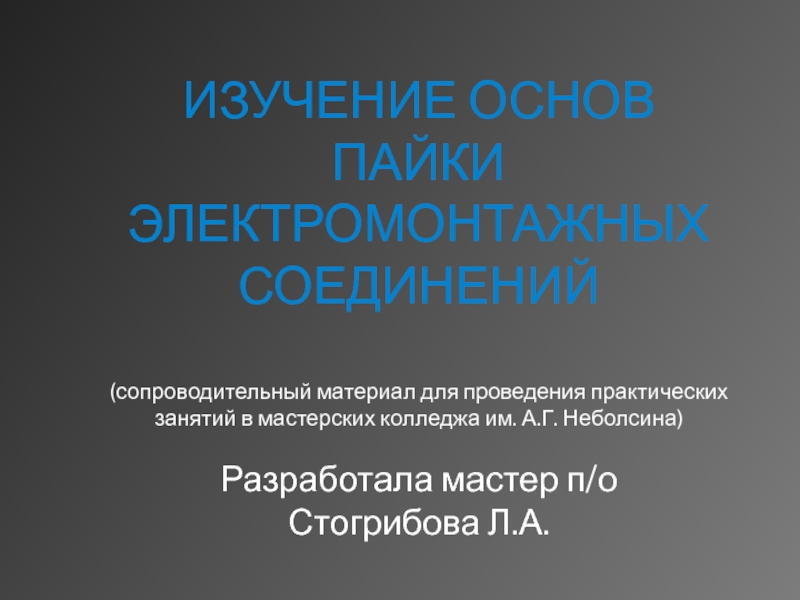

Презентация, доклад для урока производственного обучения на тему Изучение основ пайки электромонтажных соединений

мастерских колледжа им. А.Г. Неболсина) Разработала мастер п/о Стогрибова Л.А.

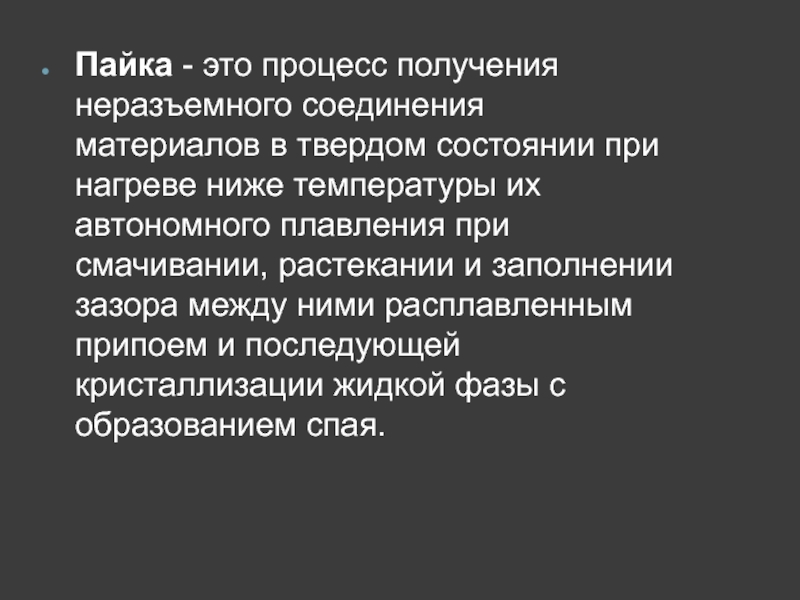

при нагреве ниже температуры их автономного плавления при смачивании, растекании и заполнении зазора между ними расплавленным припоем и последующей кристаллизации жидкой фазы с образованием спая.

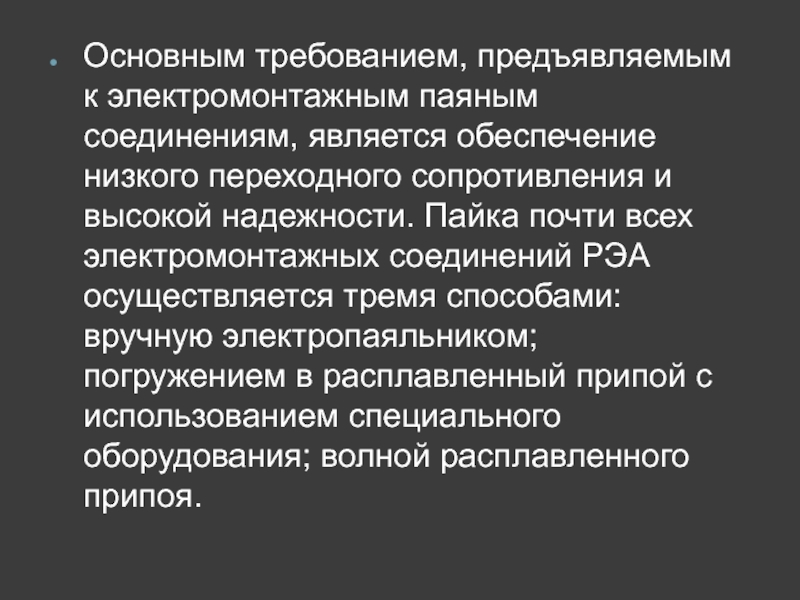

сопротивления и высокой надежности. Пайка почти всех электромонтажных соединений РЭА осуществляется тремя способами: вручную электропаяльником; погружением в расплавленный припой с использованием специального оборудования; волной расплавленного припоя.

°C).

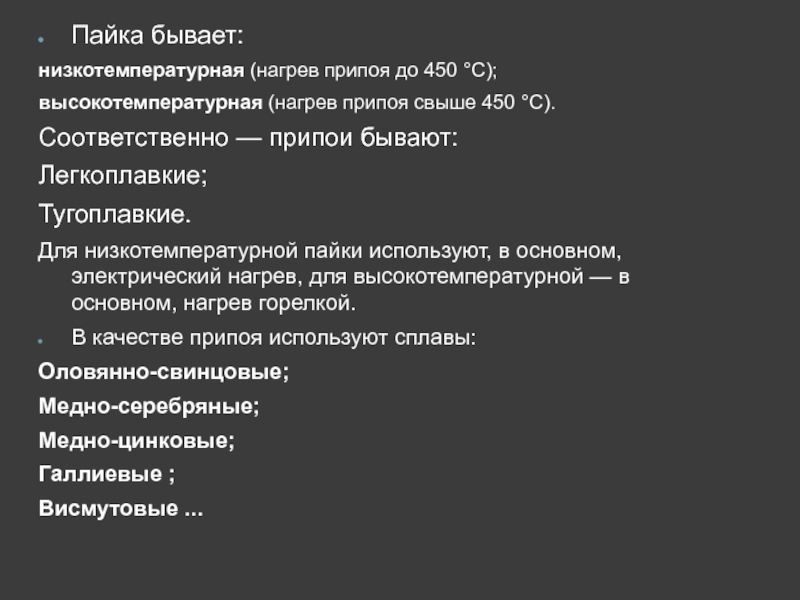

Соответственно — припои бывают:
Легкоплавкие;
Тугоплавкие.
Для низкотемпературной пайки используют, в основном, электрический нагрев, для высокотемпературной — в основном, нагрев горелкой.
В качестве припоя используют сплавы:
Оловянно-свинцовые;
Медно-серебряные;
Медно-цинковые;
Галлиевые ;
Висмутовые ...

электрического контакта, а также необходимую прочность паяного соединения. Марка припоя и флюса для пайки монтажных соединений выбирается в зависимости от металлов, подвергаемых пайке, допустимого нагрева паяемых деталей, конструктивных требований и условий эксплуатации деталей и узлов. Основными критериями при выборе электропаяльника являются: максимальная рабочая температура; теплоемкость наконечника и время его повторного разогрева; масса и теплоемкость паяемых (соединяемых пайкой) деталей.

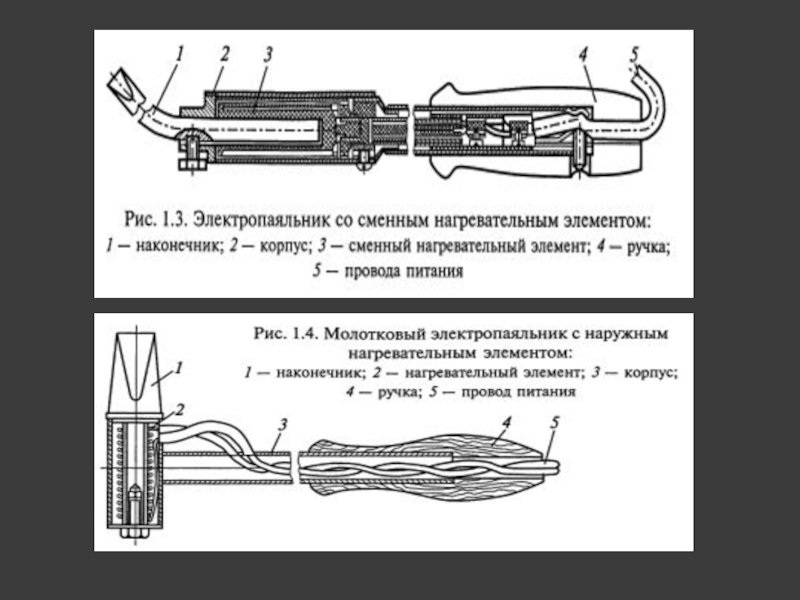

Электропаяльники подразделяются на следующие группы: с импульсным нагревательным элементом в виде нихромовой петли, которая одновременно является наконечником; с заземлением; со сменным нагревательным элементом; молотковые электропаяльники с наружным нагревательным элементом.

Электропаяльники подразделяются на следующие группы: с импульсным нагревательным элементом в виде нихромовой петли, которая одновременно является наконечником; с заземлением; со сменным нагревательным элементом; молотковые электропаяльники с наружным нагревательным элементом.

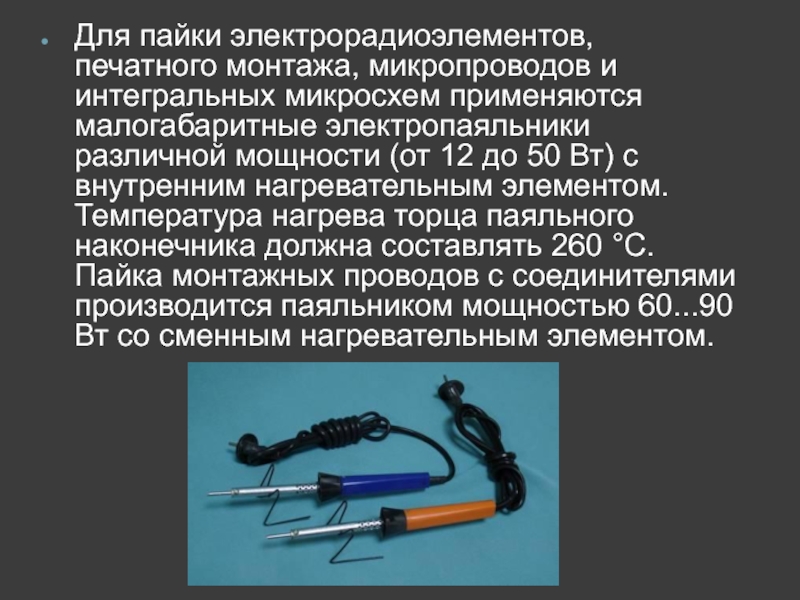

электропаяльники различной мощности (от 12 до 50 Вт) с внутренним нагревательным элементом. Температура нагрева торца паяльного наконечника должна составлять 260 °С. Пайка монтажных проводов с соединителями производится паяльником мощностью 60...90 Вт со сменным нагревательным элементом.

регулировкой температуры. В этом случае датчиком температуры служит термопара, спай которой находится в паяльном жале на расстоянии 30...40 мм от рабочего конца паяльника. Показания термопары по номограммам пересчитываются с учетом рабочей температуры. Точность регулировки нагрева должна составлять ± 2 °С на спае термопары, причем на рабочем торце наконечника температура может понижаться до 20...30 °С за счет инерционности теплового поля.

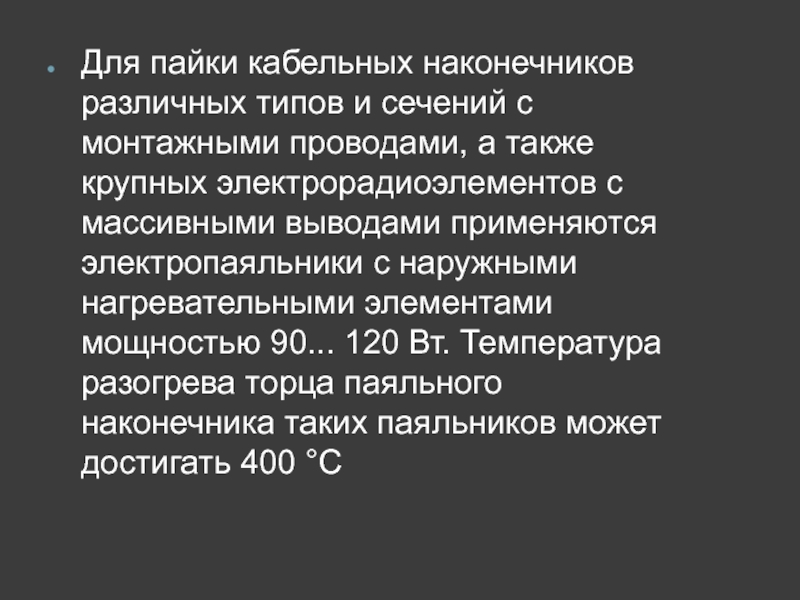

а также крупных электрорадиоэлементов с массивными выводами применяются электропаяльники с наружными нагревательными элементами мощностью 90... 120 Вт. Температура разогрева торца паяльного наконечника таких паяльников может достигать 400 °С

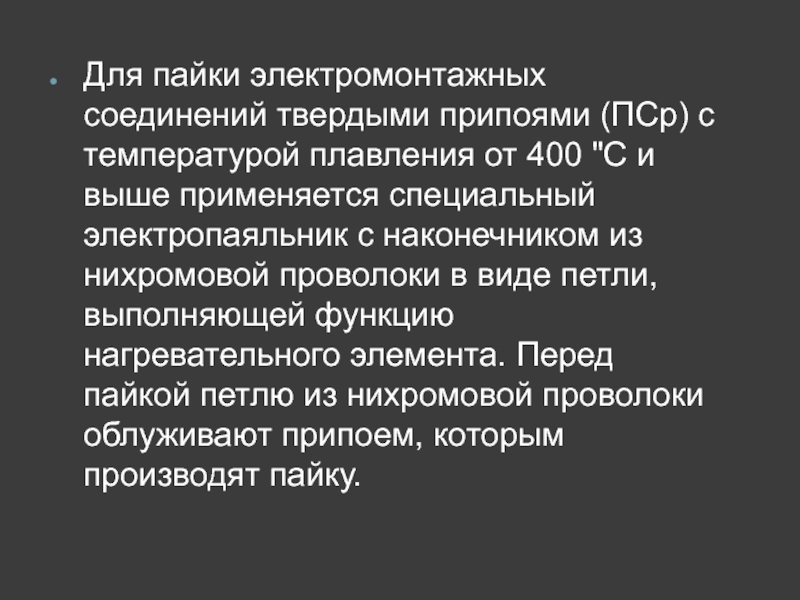

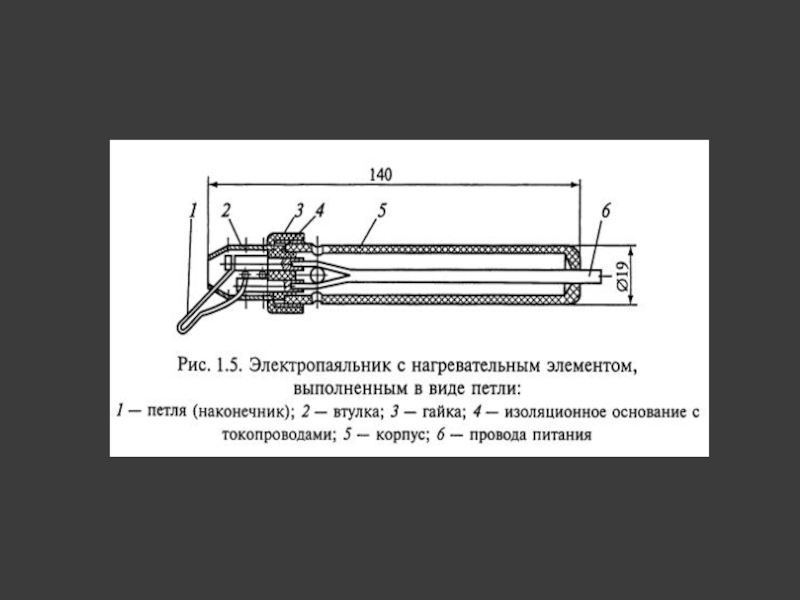

400 "С и выше применяется специальный электропаяльник с наконечником из нихромовой проволоки в виде петли, выполняющей функцию нагревательного элемента. Перед пайкой петлю из нихромовой проволоки облуживают припоем, которым производят пайку.

контактные клещи с угольными электродами. Паяльные наконечники различают по геометрическим параметрам (длине, диаметру, форме загиба наконечника, форме заточки его рабочего конца); конструктивно-компоновочным особенностям (способу размещения нагревательного элемента); способу крепления к корпусу паяльника; основным технологическим показателям (теплоемкости, теплопроводности, теплоотдаче в атмосферу, материалу наконечника и его покрытию). Длина наконечника в зависимости от расположения паяных соединений в схеме может составлять от 2... 10 до 30...50 мм.

помощью пинцета или на вибрационных стендах. Проверенные паяные электромонтажные соединения необходимо закрашивать цветными прозрачными лаками во избежание повторного осмотра.
