Презентация, доклад 5 класс Гибка металла

запомню.
Дай мне действовать самому, и я научусь.
китайская мудрость

и проволоки в тисках с помощью различных приспособлений;

воспитательная: прививать учащимся бережное отношение к инструменту и материалам, формировать самостоятельность и уверенность в своих силах;

развивающая: развивать навыки производительного труда, самостоятельности, развитие глазомера, координации движений, измерительных навыков.

оценки.

месте предъявляются определенные требования:
на рабочем месте должны находиться только те инструменты, материалы и заготовки, которые необходимы для выполнения данной работы;
инструменты и материалы, которые рабочий использует часто, должны располагаться ближе к нему.

инструменты для работы левой рукой должны лежать слева, правой рукой справа, а чертёж и измерительные инструменты перед собой.

приспособлений, индивидуального освещения и механизмов, используемых в работе;
ознакомиться с инструкцией или технологической картой, чертежом и техническими требованиями к предстоящей работе;
отрегулировать высоту тисков по своему росту;
проверить наличие и состояние инструментов, материалов и заготовок, используемых в работе;
расположить на верстаке инструменты, заготовки, материалы и приспособления, необходимые для работы.

инструменты и приспособления, которые используются в настоящий момент (все остальное должно находиться в ящиках верстака);
возвращать использованный инструмент на исходное место;
постоянно поддерживать чистоту и порядок на рабочем месте.

футляры и убрать в ящики верстака;
очистить от стружки и грязи столешницу верстака и тиски;
убрать с верстака неиспользованные материалы и заготовки, а также обработанные детали.

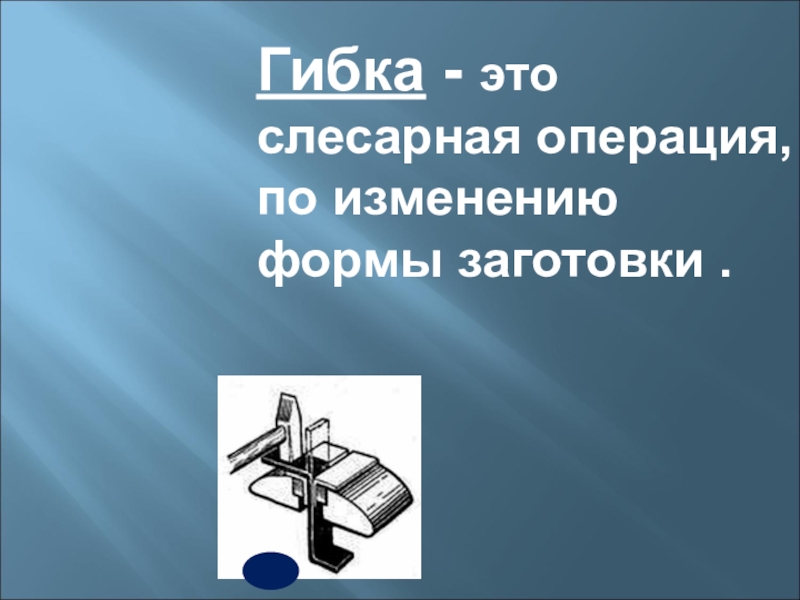

деревянного бруска

– приемы гибки

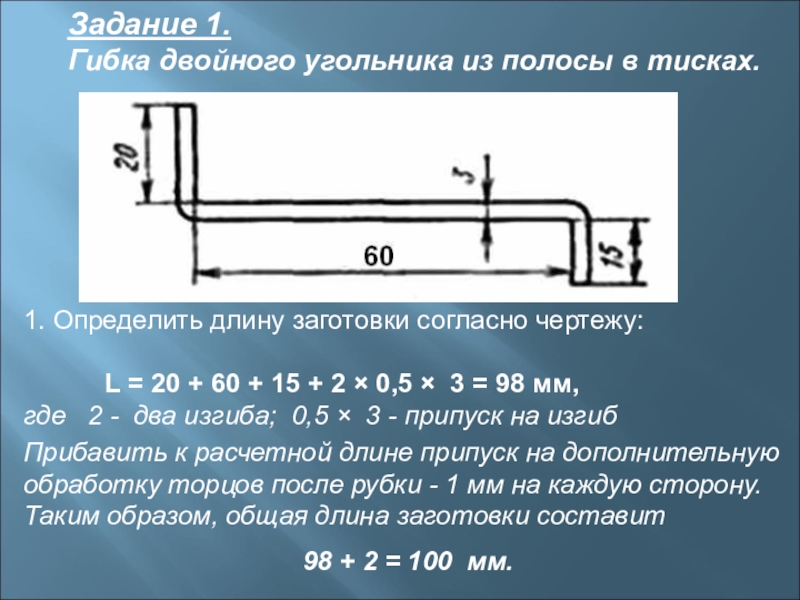

1. Определить длину заготовки согласно чертежу: L = 20 + 60 + 15 + 2 × 0,5 × 3 = 98 мм, где 2 - два изгиба; 0,5 × 3 - припуск на изгиб

Прибавить к расчетной длине припуск на дополнительную обработку торцов после рубки - 1 мм на каждую сторону. Таким образом, общая длина заготовки составит
98 + 2 = 100 мм.

помощью зубила и молотка.
4.При необходимости заготовку править молотком на плите.

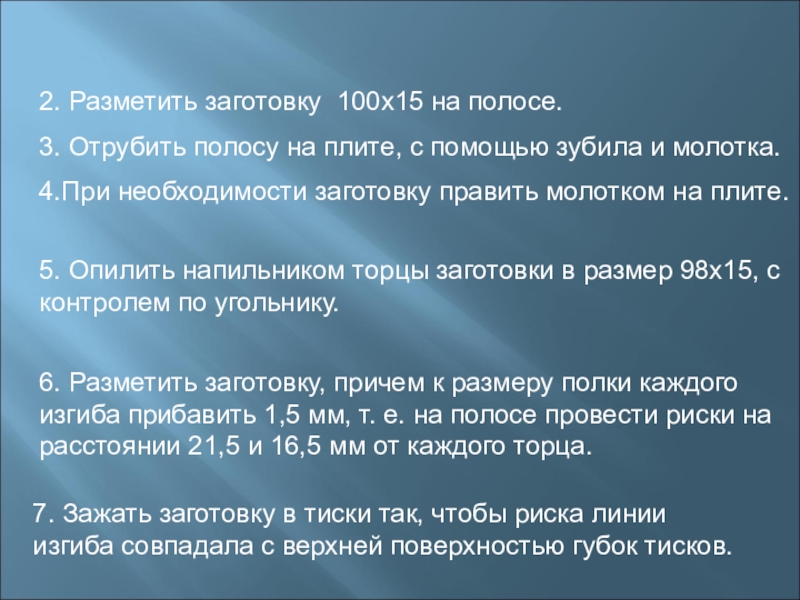

5. Опилить напильником торцы заготовки в размер 98х15, с контролем по угольнику.

6. Разметить заготовку, причем к размеру полки каждого изгиба прибавить 1,5 мм, т. е. на полосе провести риски на расстоянии 21,5 и 16,5 мм от каждого торца.

7. Зажать заготовку в тиски так, чтобы риска линии изгиба совпадала с верхней поверхностью губок тисков.

угольника.
9. Перевернув заготовку, устанавливаем ее по второй линии изгиба и зажимаем в тиски.

углы — слесарным угольником, размеры — линейкой.

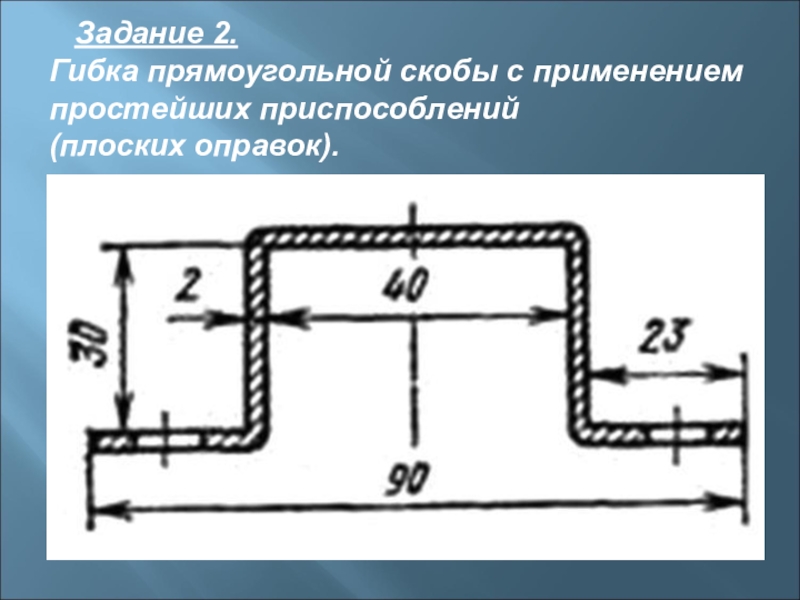

(плоских оправок).

+ 30 + 40 + 30 + 23 + 0,5 × 2 × 4 = 150 мм,
где 0,5 × 2 × 4 — припуск на четыре загиба в зависимости от толщины. К расчетной длине заготовки прибавить 2 мм на обработку торцов после рубки, общая длина заготовки будет 150 + 2 = 152 мм.

2.Разметить заготовку размером 152х15 на полосе,
3.Отрубить заготовку на плите, с помощью зубила и молотка.
4.При необходимости заготовку править молотком на плите.
5.Опилить напильником торцы заготовки в размер 150х15, с контролем по угольнику.
6.Разметить линию первого изгиба, риску провести, отложив размер 55 мм 23 + 1 + 30 + 1= 55

и загнуть выступающий конец скобы, помощью молотка.

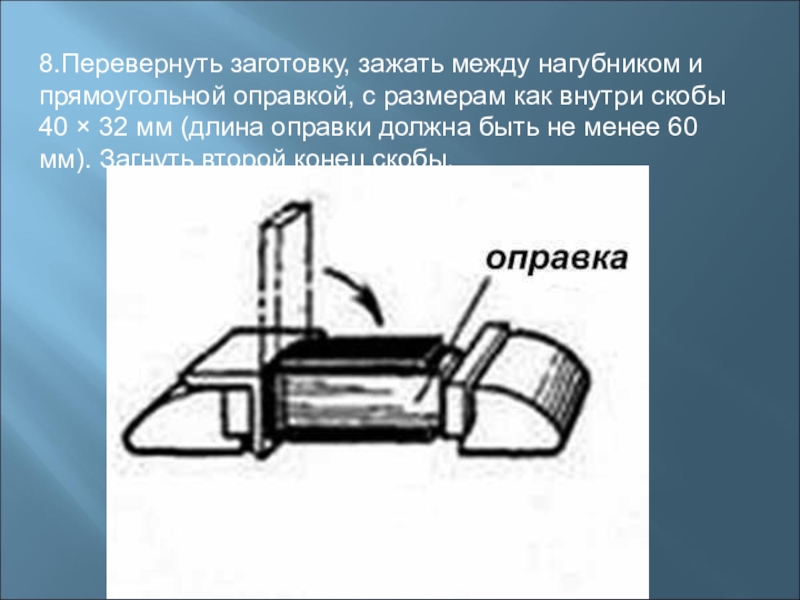

внутри скобы 40 × 32 мм (длина оправки должна быть не менее 60 мм). Загнуть второй конец скобы.

21 мм от каждого конца.

10. Вставить внутрь скобы оправку, зажать ее в тиски, следя за тем, чтобы линии разметки полок совпали с поверхностью нагубников (угольников). Загнуть короткие полки скобы.

слесарным угольником; отклонение от плоскости полок проверить на поверочной плите.

Взять подготовленную, обработанную заготовку.
2. При необходимости заготовку выправить.
3. Заготовку с оправкой зажать в тиски так, чтобы половина ее находилась выше уровня губок тисков.

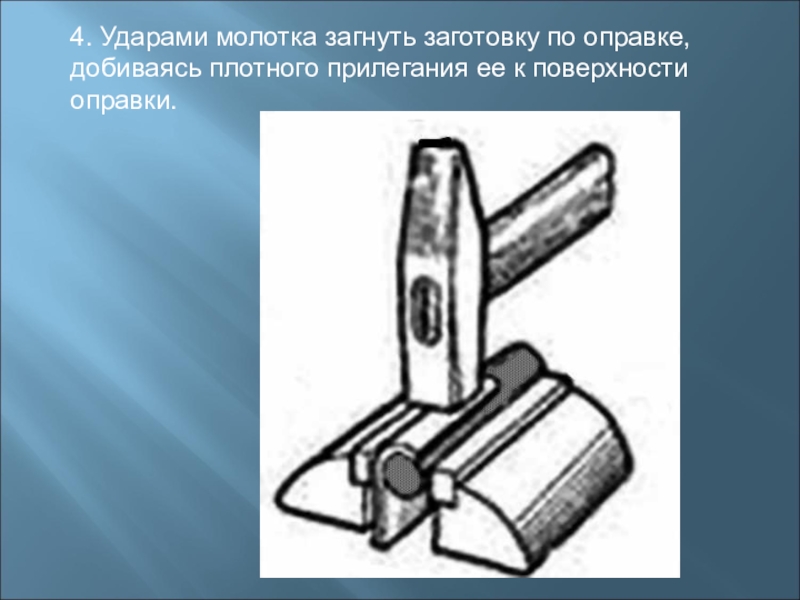

к поверхности оправки.

изгиба.

стержня + l кольца = 120 + 3.14 ∙ 30 = 214.2 мм
где 30 мм – диаметр кольца.
2. Отрезать от прутка 215 мм; 0,8 мм оставляем на окончательную обработку.

3. При необходимости пруток выправить.
4. Отмерить от конца прутка половину длины окружности кольца (47 мм), зажать заготовку вместе с оправкой в тиски.

с оправкой, загнуть вторую часть кольца (б).

ударом молотка по стержню подогнуть его, придавая ему правильное положение; оси кольца и стержня должны совпасть.

8. При проверке качества гибки следим, чтобы кольцо и стержень были симметричны. Линейные размеры проверяем линейкой, качество гибки – внешним осмотром.

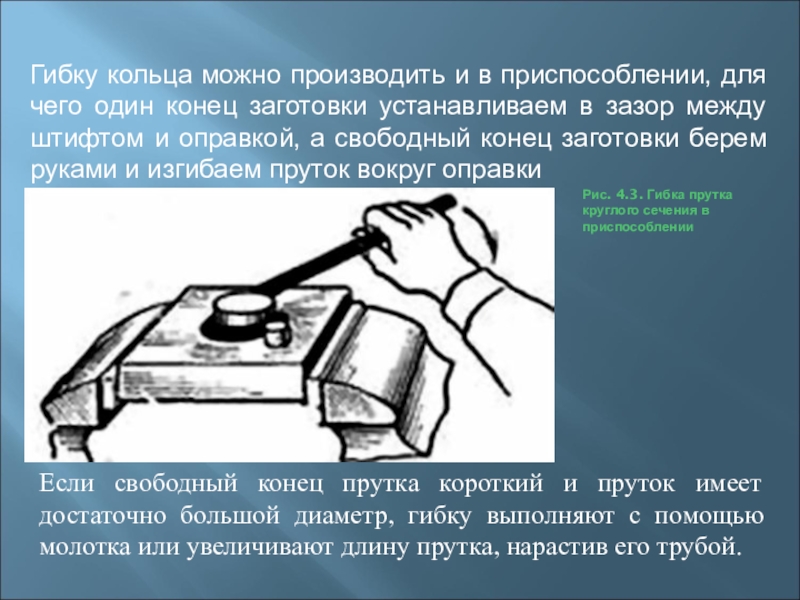

заготовки устанавливаем в зазор между штифтом и оправкой, а свободный конец заготовки берем руками и изгибаем пруток вокруг оправки

Рис. 4.3. Гибка прутка круглого сечения в приспособлении

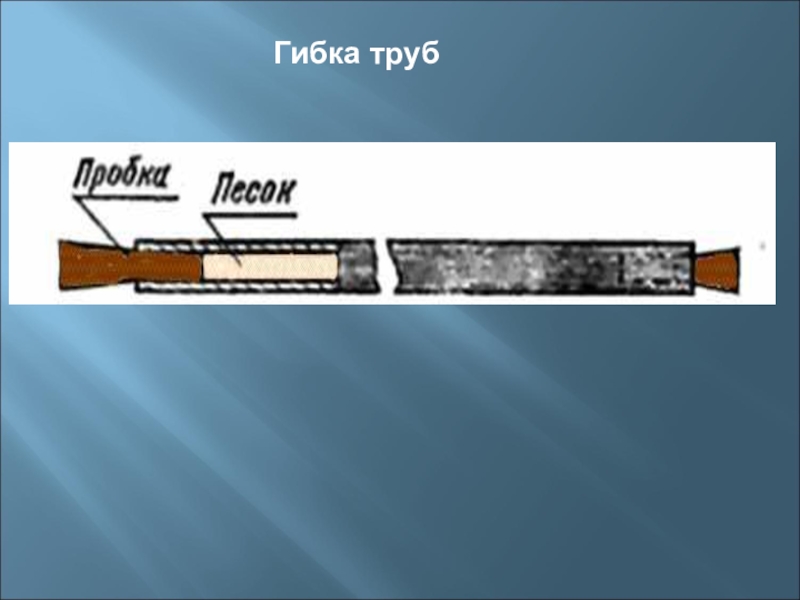

Если свободный конец прутка короткий и пруток имеет достаточно большой диаметр, гибку выполняют с помощью молотка или увеличивают длину прутка, нарастив его трубой.

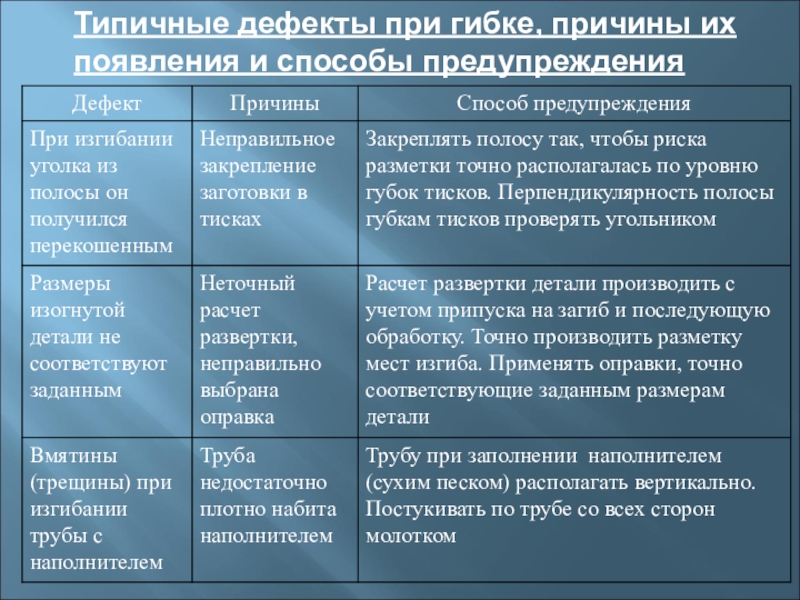

на уроке?
Ты помогал другим или тебе помогали?
Что вызвало наибольшие затруднения?
