и её сплавы.
Цель урока: сформировать у учащихся знания о свойствах меди и её сплавов, научить расшифровывать марки медных сплавов.
Преподаватель: Симакова Е.Г.
- Главная
- Разное
- Образование
- Спорт
- Естествознание
- Природоведение
- Религиоведение
- Французский язык
- Черчение
- Английский язык
- Астрономия
- Алгебра
- Биология
- География
- Геометрия
- Детские презентации
- Информатика
- История
- Литература
- Математика
- Музыка
- МХК
- Немецкий язык
- ОБЖ
- Обществознание
- Окружающий мир
- Педагогика
- Русский язык
- Технология
- Физика
- Философия
- Химия
- Шаблоны, фоны, картинки для презентаций
- Экология
- Экономика
Презентация, доклад
Содержание
- 1. Презентация
- 2. МЕДЬ И ЕЁ СПЛАВЫСПЛАВЫ НА ОСНОВЕ МЕДИЛАТУНЬБРОНЗА
- 3. СВОЙСТВА МЕДИВысокая теплопроводностьВысокая электропроводностьВысокая коррозионная стойкостьВысокая пластичностьКрасного цветаТемпература плавления 1083 СПлотность 8,92 г/см3
- 4. Маркировка технической медиМ0 – 99,95 % CuМ1
- 5. МЕХАНИЧЕСКИЕ СВОЙСТВА МЕДИТехническая медь содержит: Медь
- 6. КЛАССИФИКАЦИЯ МЕДНЫХ СПЛАВОВ
- 7. ЛАТУНИсплав меди и цинка с различными легирующими
- 8. КЛАССИФИКАЦИЯ ЛАТУНЕЙЛАТУНИ ПРОСТЫЕСПЕЦИАЛЬНЫЕцинкмедьцинкмедьАЛЮМИНИЙКРЕМНИЙНИКЕЛЬжелезоолово
- 9. МАРКИРОВКА ЛАТУНЕЙЛ - обозначает «ЛАТУНЬ»;ЛЕГИРУЮЩИЕ ЭЛЕМЕНТЫ:А –
- 10. ПРОСТЫЕ ЛАТУНИСОСТОЯТ ИЗ МЕДИ И ЦИНКАЛ -96Л -68СОДЕРЖАНИЕ МЕДИ– 68 %ЛАТУНЬСОДЕРЖАНИЕ МЕДИ– 96 %ЛАТУНЬ
- 11. СПЕЦИАЛЬНЫЕ ЛАТУНИСОДЕРЖАТ КРОМЕ МЕДИ И ЦИНКА ОТ
- 12. БРОНЗЫСПЛАВЫ МЕДИ С ЛЮБЫМИ ЭЛЕМЕНТАМИ КРОМЕ ЦИНКА
- 13. КЛАССИФИКАЦИЯ БРОНЗБРОНЗЫПО ХИМИЧЕСКОМУ СОСТАВУПО ТЕХНОЛОГИЧЕСКИМ СВОЙСТВАМБЕЗОЛОВЯНИС-ТЫЕДЕФОРМИРУЕМЫЕЛИТЕЙНЫЕОЛОВЯНИСТЫЕ
- 14. МАРКИРОВКА БРОНЗБр – обозначает «БРОНЗА»ЛЕГИРУЮЩИЕ ЭЛЕМЕНТЫО –
- 15. МАРКИРОВКА ОЛОВЯНИСТЫХ БРОНЗБр О Ц С Н
- 16. МАРКИРОВКА БЕЗОЛОВЯНИСТЫХ БРОНЗБр А Ж Н –
- 17. ПРИМЕНЕНИЕ МЕДИ И ЕЁ СПЛАВОВМЕДЬ –ЭЛЕКТРОПРОМЫШЛЕННОСТЬ, РАДИОТЕХНИКА
- 18. ТЕСТ «МЕДЬ И ЕЁ СПЛАВЫ»КАКИМИ СВОЙСТВАМИ ОБЛАДАЕТ
МЕДЬ И ЕЁ СПЛАВЫСПЛАВЫ НА ОСНОВЕ МЕДИЛАТУНЬБРОНЗА
Слайд 1ГБОУ СПО «Калужский транспортно-технологический техникум им. А.Т Карпова», г. Калуга
Материаловедение
Тема: Медь

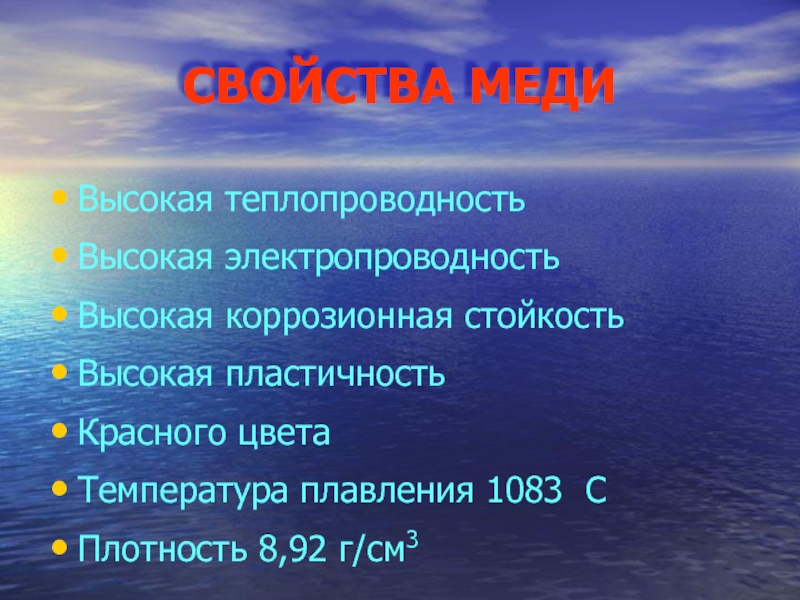

Слайд 3СВОЙСТВА МЕДИ
Высокая теплопроводность
Высокая электропроводность
Высокая коррозионная стойкость
Высокая пластичность
Красного цвета
Температура плавления 1083 С
Плотность
8,92 г/см3

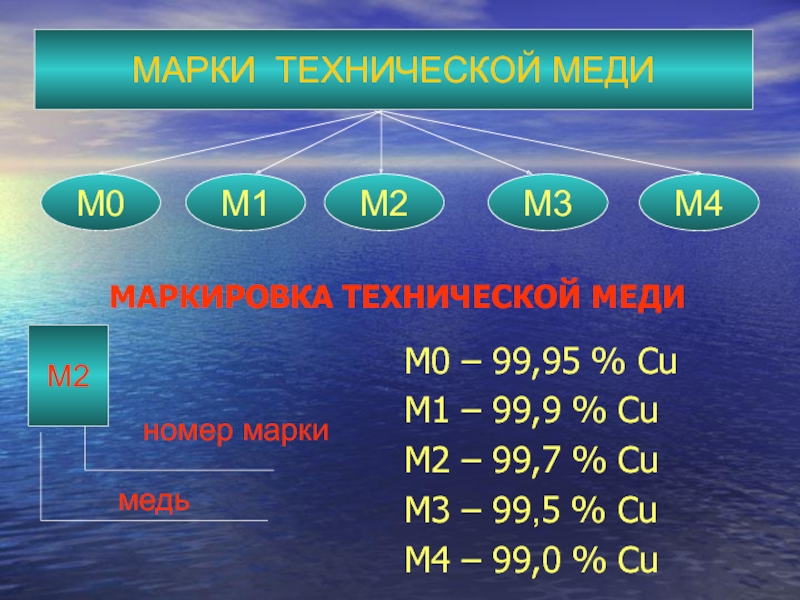

Слайд 4Маркировка технической меди
М0 – 99,95 % Cu
М1 – 99,9 % Cu
М2
– 99,7 % Cu
М3 – 99,5 % Cu
М4 – 99,0 % Cu
М3 – 99,5 % Cu
М4 – 99,0 % Cu
МАРКИРОВКА ТЕХНИЧЕСКОЙ МЕДИ
МАРКИ ТЕХНИЧЕСКОЙ МЕДИ
М0
М1
М2
М3
М4
М2
номер марки
медь

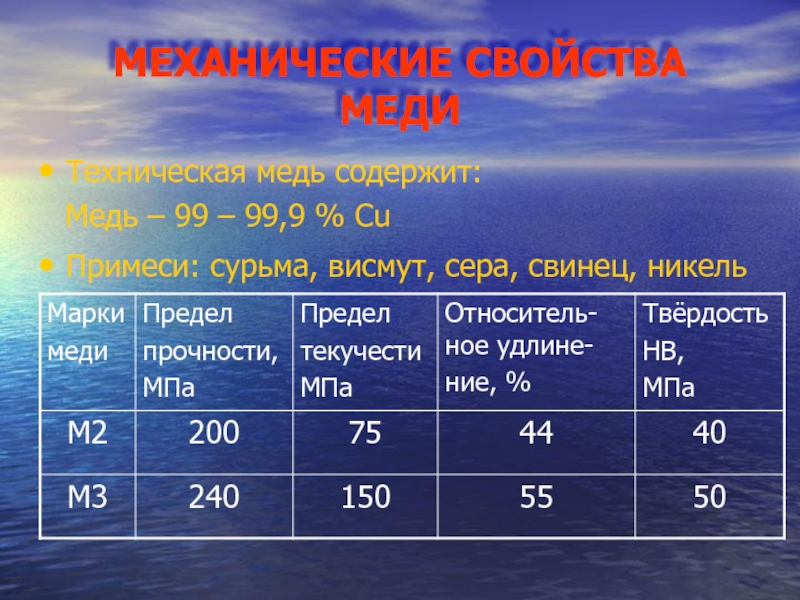

Слайд 5МЕХАНИЧЕСКИЕ СВОЙСТВА МЕДИ
Техническая медь содержит:
Медь – 99 – 99,9
% Cu
Примеси: сурьма, висмут, сера, свинец, никель
Примеси: сурьма, висмут, сера, свинец, никель

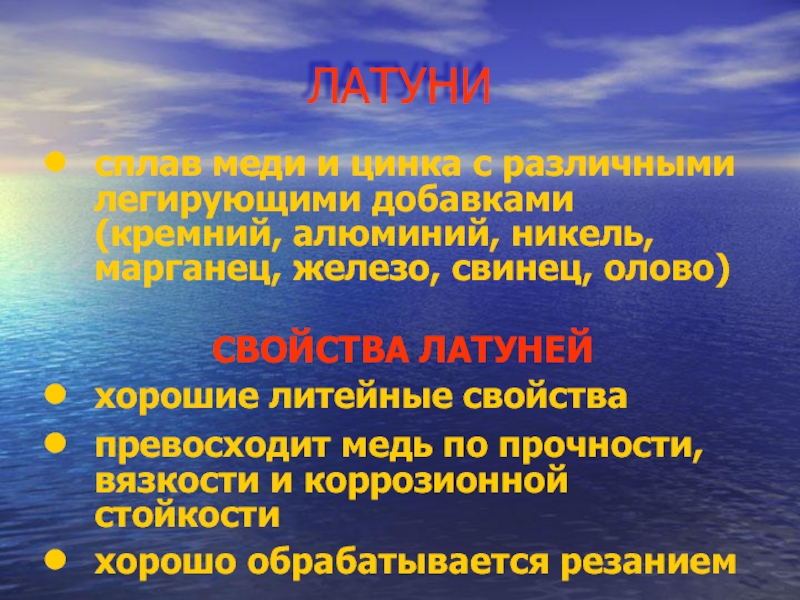

Слайд 7ЛАТУНИ
сплав меди и цинка с различными легирующими добавками (кремний, алюминий, никель,
марганец, железо, свинец, олово)
СВОЙСТВА ЛАТУНЕЙ
хорошие литейные свойства
превосходит медь по прочности, вязкости и коррозионной стойкости
хорошо обрабатывается резанием
СВОЙСТВА ЛАТУНЕЙ
хорошие литейные свойства
превосходит медь по прочности, вязкости и коррозионной стойкости
хорошо обрабатывается резанием

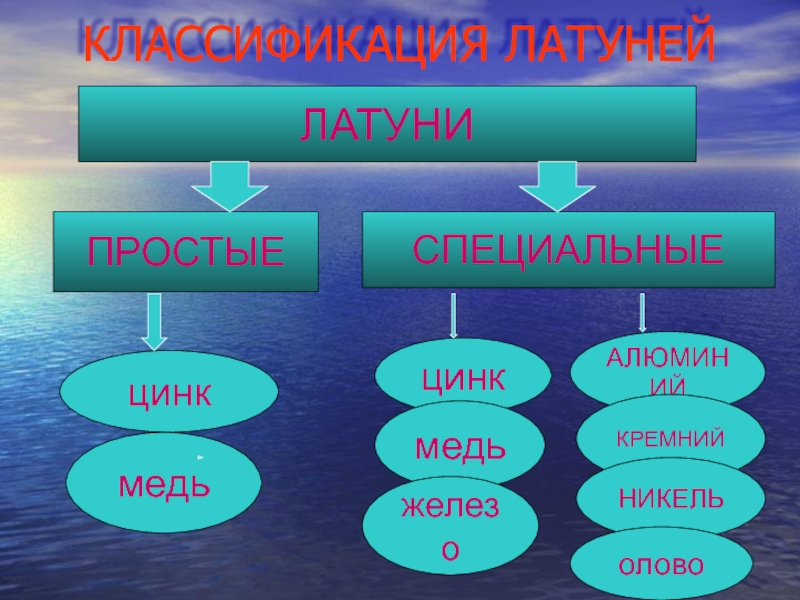

Слайд 8КЛАССИФИКАЦИЯ ЛАТУНЕЙ
ЛАТУНИ
ПРОСТЫЕ
СПЕЦИАЛЬНЫЕ
цинк
медь
цинк
медь
АЛЮМИНИЙ
КРЕМНИЙ
НИКЕЛЬ
железо
олово

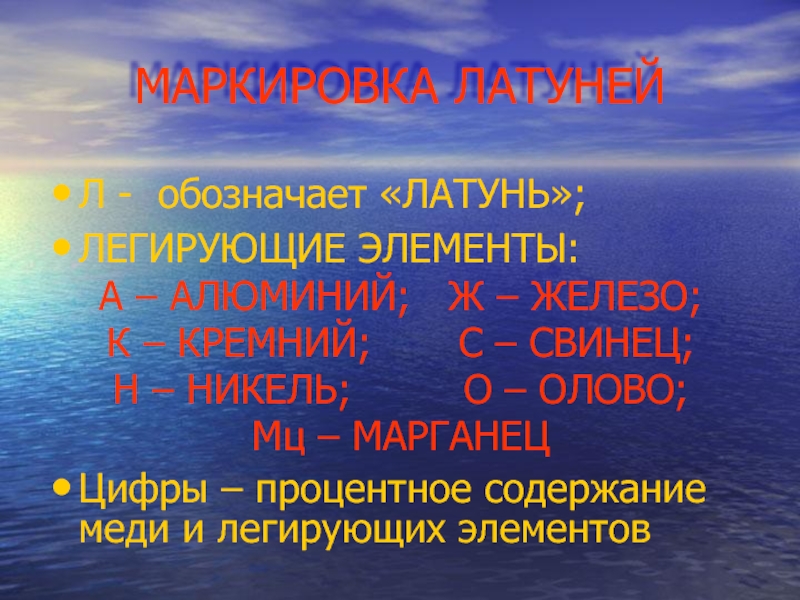

Слайд 9МАРКИРОВКА ЛАТУНЕЙ
Л - обозначает «ЛАТУНЬ»;
ЛЕГИРУЮЩИЕ ЭЛЕМЕНТЫ:
А – АЛЮМИНИЙ; Ж –
ЖЕЛЕЗО;
К – КРЕМНИЙ; С – СВИНЕЦ;
Н – НИКЕЛЬ; О – ОЛОВО;
Мц – МАРГАНЕЦ
Цифры – процентное содержание меди и легирующих элементов
К – КРЕМНИЙ; С – СВИНЕЦ;
Н – НИКЕЛЬ; О – ОЛОВО;
Мц – МАРГАНЕЦ
Цифры – процентное содержание меди и легирующих элементов
Слайд 10ПРОСТЫЕ ЛАТУНИ
СОСТОЯТ ИЗ МЕДИ И ЦИНКА
Л -96
Л -68
СОДЕРЖАНИЕ МЕДИ– 68 %
ЛАТУНЬ
СОДЕРЖАНИЕ
МЕДИ– 96 %
ЛАТУНЬ

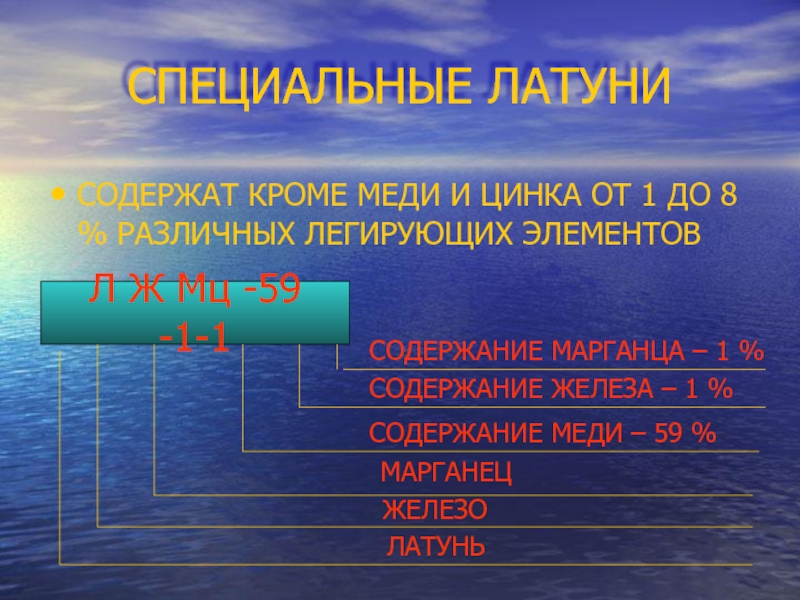

Слайд 11СПЕЦИАЛЬНЫЕ ЛАТУНИ
СОДЕРЖАТ КРОМЕ МЕДИ И ЦИНКА ОТ 1 ДО 8 %
РАЗЛИЧНЫХ ЛЕГИРУЮЩИХ ЭЛЕМЕНТОВ
Л Ж Мц -59 -1-1
СОДЕРЖАНИЕ МАРГАНЦА – 1 %
СОДЕРЖАНИЕ ЖЕЛЕЗА – 1 %
СОДЕРЖАНИЕ МЕДИ – 59 %
МАРГАНЕЦ
ЖЕЛЕЗО
ЛАТУНЬ

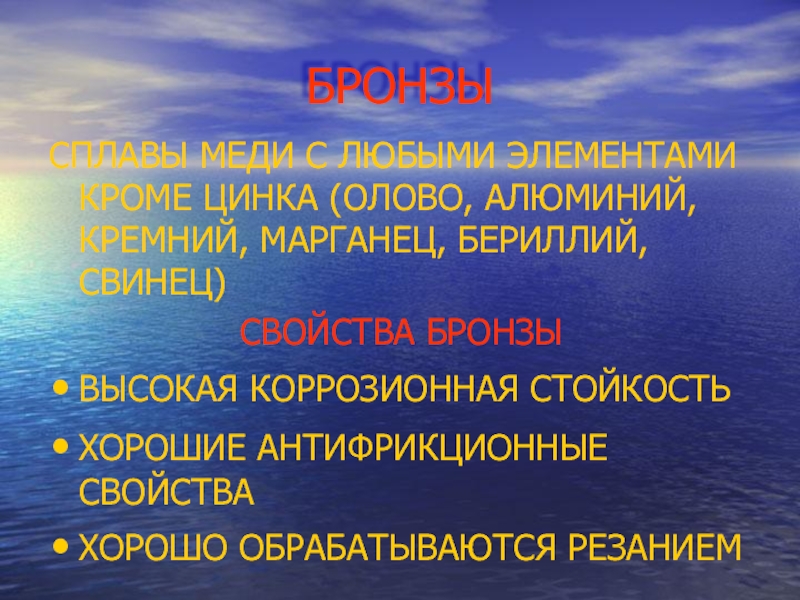

Слайд 12БРОНЗЫ
СПЛАВЫ МЕДИ С ЛЮБЫМИ ЭЛЕМЕНТАМИ КРОМЕ ЦИНКА (ОЛОВО, АЛЮМИНИЙ, КРЕМНИЙ, МАРГАНЕЦ,
БЕРИЛЛИЙ, СВИНЕЦ)
СВОЙСТВА БРОНЗЫ
ВЫСОКАЯ КОРРОЗИОННАЯ СТОЙКОСТЬ
ХОРОШИЕ АНТИФРИКЦИОННЫЕ СВОЙСТВА
ХОРОШО ОБРАБАТЫВАЮТСЯ РЕЗАНИЕМ
СВОЙСТВА БРОНЗЫ
ВЫСОКАЯ КОРРОЗИОННАЯ СТОЙКОСТЬ
ХОРОШИЕ АНТИФРИКЦИОННЫЕ СВОЙСТВА
ХОРОШО ОБРАБАТЫВАЮТСЯ РЕЗАНИЕМ
Слайд 13КЛАССИФИКАЦИЯ БРОНЗ
БРОНЗЫ
ПО ХИМИЧЕСКОМУ
СОСТАВУ
ПО ТЕХНОЛОГИЧЕСКИМ
СВОЙСТВАМ
БЕЗОЛОВЯНИС-
ТЫЕ
ДЕФОРМИРУЕМЫЕ
ЛИТЕЙНЫЕ
ОЛОВЯНИСТЫЕ

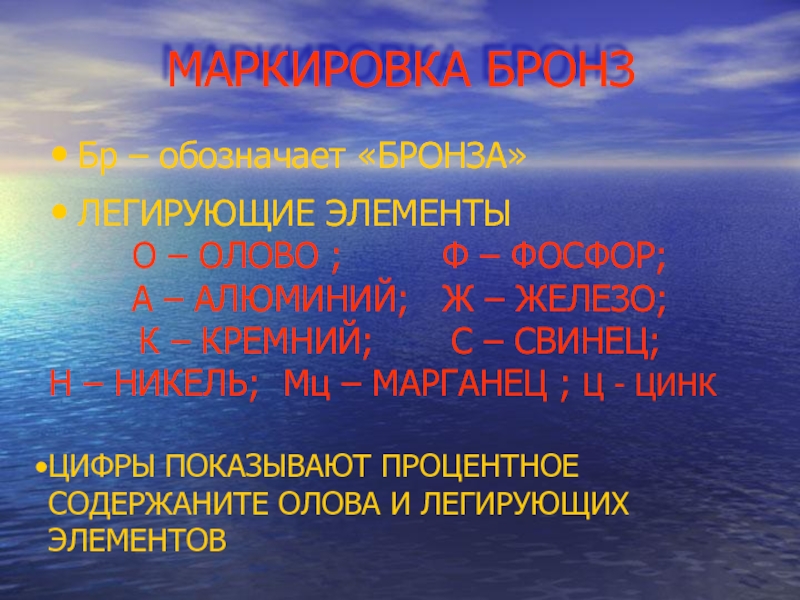

Слайд 14МАРКИРОВКА БРОНЗ
Бр – обозначает «БРОНЗА»
ЛЕГИРУЮЩИЕ ЭЛЕМЕНТЫ
О – ОЛОВО ;
Ф – ФОСФОР;
А – АЛЮМИНИЙ; Ж – ЖЕЛЕЗО;
К – КРЕМНИЙ; С – СВИНЕЦ;
Н – НИКЕЛЬ; Мц – МАРГАНЕЦ ; Ц - ЦИНК
ЦИФРЫ ПОКАЗЫВАЮТ ПРОЦЕНТНОЕ СОДЕРЖАНИТЕ ОЛОВА И ЛЕГИРУЮЩИХ ЭЛЕМЕНТОВ
А – АЛЮМИНИЙ; Ж – ЖЕЛЕЗО;
К – КРЕМНИЙ; С – СВИНЕЦ;
Н – НИКЕЛЬ; Мц – МАРГАНЕЦ ; Ц - ЦИНК
ЦИФРЫ ПОКАЗЫВАЮТ ПРОЦЕНТНОЕ СОДЕРЖАНИТЕ ОЛОВА И ЛЕГИРУЮЩИХ ЭЛЕМЕНТОВ

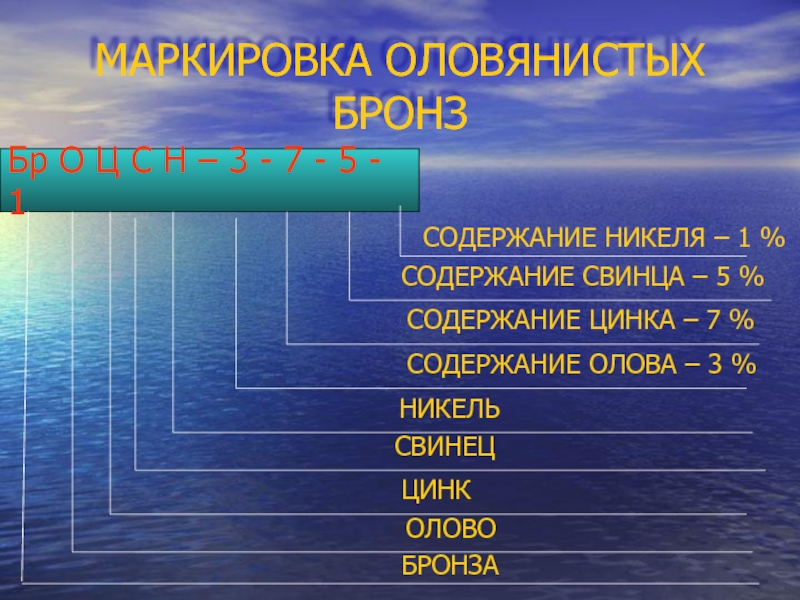

Слайд 15МАРКИРОВКА ОЛОВЯНИСТЫХ БРОНЗ
Бр О Ц С Н – 3 - 7
- 5 - 1
СОДЕРЖАНИЕ НИКЕЛЯ – 1 %
СОДЕРЖАНИЕ СВИНЦА – 5 %
СОДЕРЖАНИЕ ЦИНКА – 7 %
СОДЕРЖАНИЕ ОЛОВА – 3 %
НИКЕЛЬ
СВИНЕЦ
ЦИНК
ОЛОВО
БРОНЗА

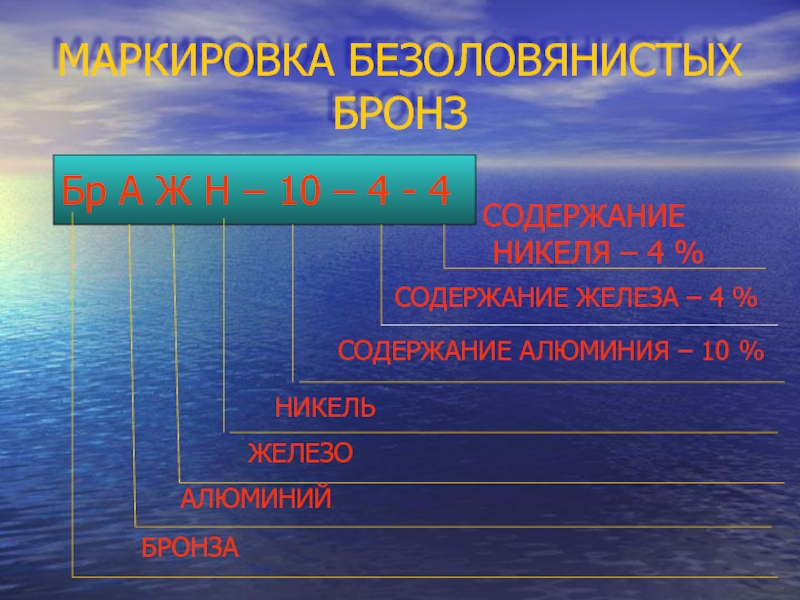

Слайд 16МАРКИРОВКА БЕЗОЛОВЯНИСТЫХ БРОНЗ
Бр А Ж Н – 10 – 4 -
4
СОДЕРЖАНИЕ
НИКЕЛЯ – 4 %
СОДЕРЖАНИЕ ЖЕЛЕЗА – 4 %
СОДЕРЖАНИЕ АЛЮМИНИЯ – 10 %
НИКЕЛЬ
ЖЕЛЕЗО
АЛЮМИНИЙ
БРОНЗА
Слайд 17ПРИМЕНЕНИЕ МЕДИ И ЕЁ СПЛАВОВ
МЕДЬ –ЭЛЕКТРОПРОМЫШЛЕННОСТЬ,
РАДИОТЕХНИКА И ЭЛЕКТРОНИКА
ЛАТУНЬ – ВТУЛКИ
ПОДШИПНИКОВ, ЛИТАЯ АРМАТУРА, ДЕТАЛИ СУДОВОЙ АРМАТУРЫ, РАДИАТОРНЫЕ И ГАФРИРОВАННЫЕ ТРУБКИ, ПОЛОСЫ
БРОНЗА – ПРУЖИНЫ, МОНЕТНОЕ ПРОИЗВОДСТВО, ЗУБЧАТЫЕ КОЛЁСА, ВТУЛКИ, СЁДЛА КЛАПАНОВ, ВКЛАДЫШИ ПОДШИПНИКОВ, АРМАТУРА И ДЕТАЛИ В ХИМИЧЕСКОМ МАШИНОСТРОЕНИИ И СУДОСТРОЕНИИ
БРОНЗА – ПРУЖИНЫ, МОНЕТНОЕ ПРОИЗВОДСТВО, ЗУБЧАТЫЕ КОЛЁСА, ВТУЛКИ, СЁДЛА КЛАПАНОВ, ВКЛАДЫШИ ПОДШИПНИКОВ, АРМАТУРА И ДЕТАЛИ В ХИМИЧЕСКОМ МАШИНОСТРОЕНИИ И СУДОСТРОЕНИИ

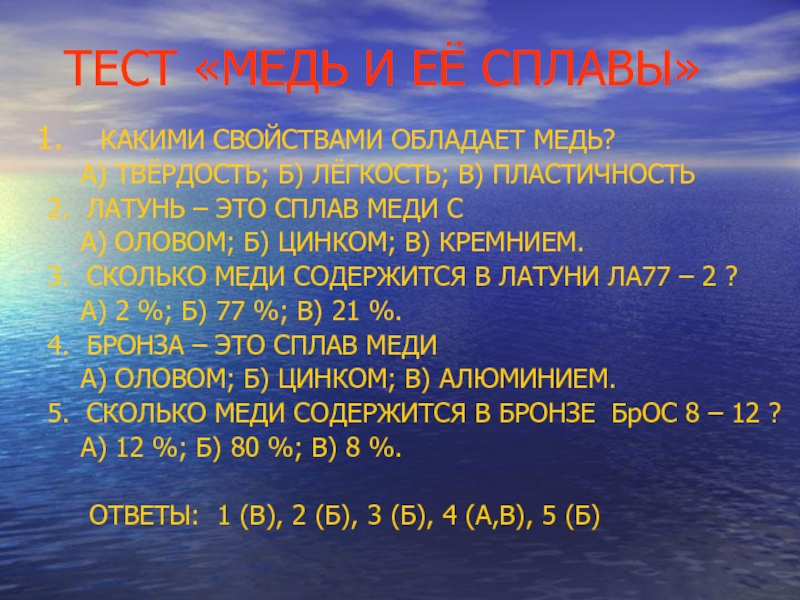

Слайд 18ТЕСТ «МЕДЬ И ЕЁ СПЛАВЫ»
КАКИМИ СВОЙСТВАМИ ОБЛАДАЕТ МЕДЬ?
А) ТВЁРДОСТЬ;
Б) ЛЁГКОСТЬ; В) ПЛАСТИЧНОСТЬ
2. ЛАТУНЬ – ЭТО СПЛАВ МЕДИ С
А) ОЛОВОМ; Б) ЦИНКОМ; В) КРЕМНИЕМ.
3. СКОЛЬКО МЕДИ СОДЕРЖИТСЯ В ЛАТУНИ ЛА77 – 2 ?
А) 2 %; Б) 77 %; В) 21 %.
4. БРОНЗА – ЭТО СПЛАВ МЕДИ
А) ОЛОВОМ; Б) ЦИНКОМ; В) АЛЮМИНИЕМ.
5. СКОЛЬКО МЕДИ СОДЕРЖИТСЯ В БРОНЗЕ БрОС 8 – 12 ?
А) 12 %; Б) 80 %; В) 8 %.
ОТВЕТЫ: 1 (В), 2 (Б), 3 (Б), 4 (А,В), 5 (Б)
2. ЛАТУНЬ – ЭТО СПЛАВ МЕДИ С
А) ОЛОВОМ; Б) ЦИНКОМ; В) КРЕМНИЕМ.
3. СКОЛЬКО МЕДИ СОДЕРЖИТСЯ В ЛАТУНИ ЛА77 – 2 ?
А) 2 %; Б) 77 %; В) 21 %.
4. БРОНЗА – ЭТО СПЛАВ МЕДИ
А) ОЛОВОМ; Б) ЦИНКОМ; В) АЛЮМИНИЕМ.
5. СКОЛЬКО МЕДИ СОДЕРЖИТСЯ В БРОНЗЕ БрОС 8 – 12 ?
А) 12 %; Б) 80 %; В) 8 %.
ОТВЕТЫ: 1 (В), 2 (Б), 3 (Б), 4 (А,В), 5 (Б)
