Презентация, доклад на тему Правила нанесения размеров на чертеже (6 класс)

Размеры делятся на линейные и угловые. Линейные размеры характеризуют длину, ширину, толщину, высоту, диаметр или радиус измеряемой части изделия. Линейные размеры указывают в мм, но обозначения единицы измерения не наносят.
Угловые размеры указывают в градусах, минутах и секундах с обозначением единицы измерения.
Размеры делятся на три основных размера:
1.Размеры элементов – это размеры величины вырезов, выступов, отверстий, пазов и т.д.
2.Координирующие размеры – это размеры, показывающие расположение элементов относительно контура детали и друг друга.
3.Габаритные размеры – это наибольшие размеры детали по длине, высоте, толщине.

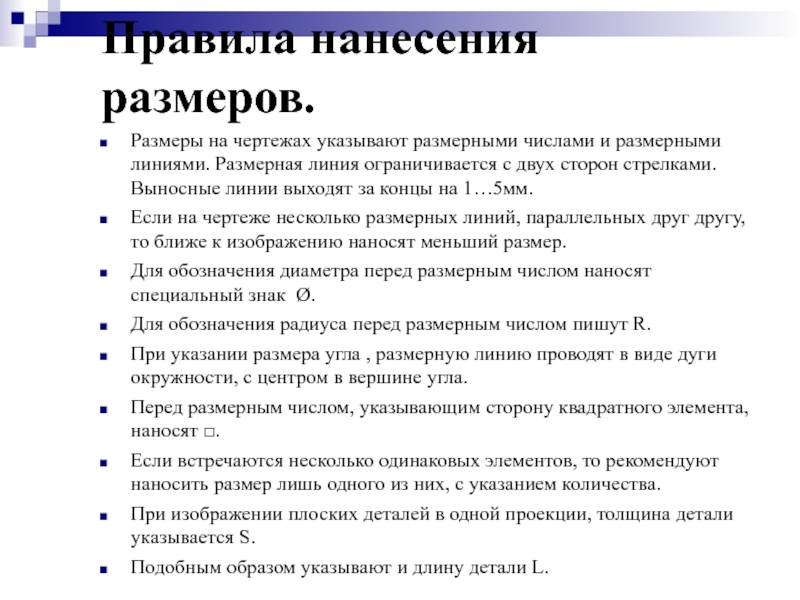

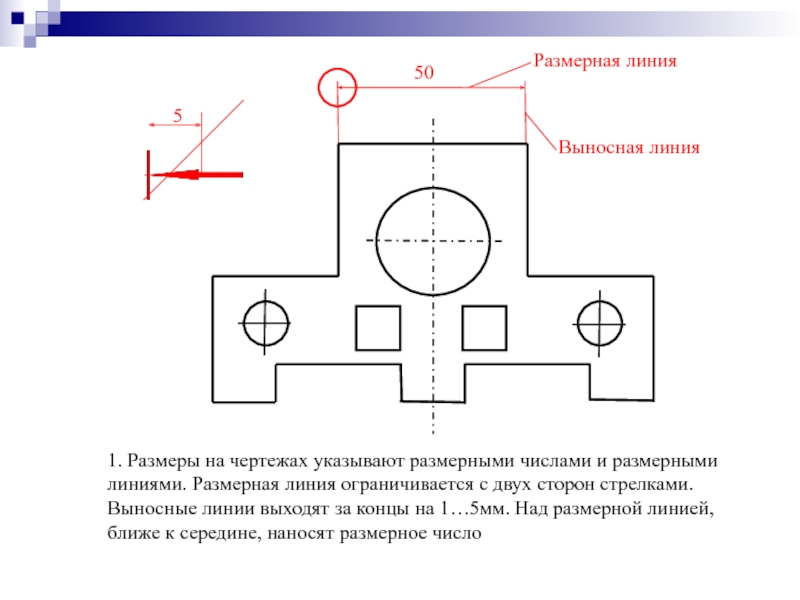

линиями. Размерная линия ограничивается с двух сторон стрелками. Выносные линии выходят за концы на 1…5мм.

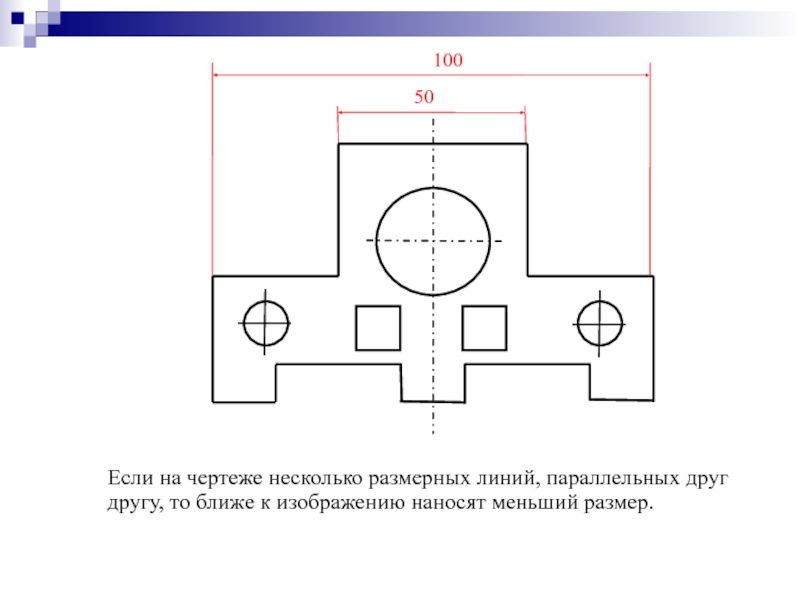

Если на чертеже несколько размерных линий, параллельных друг другу, то ближе к изображению наносят меньший размер.

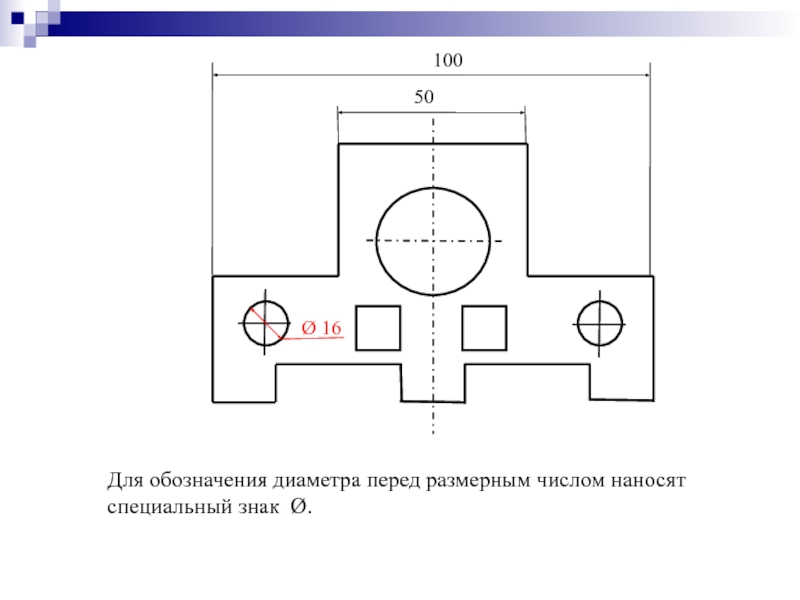

Для обозначения диаметра перед размерным числом наносят специальный знак Ø.

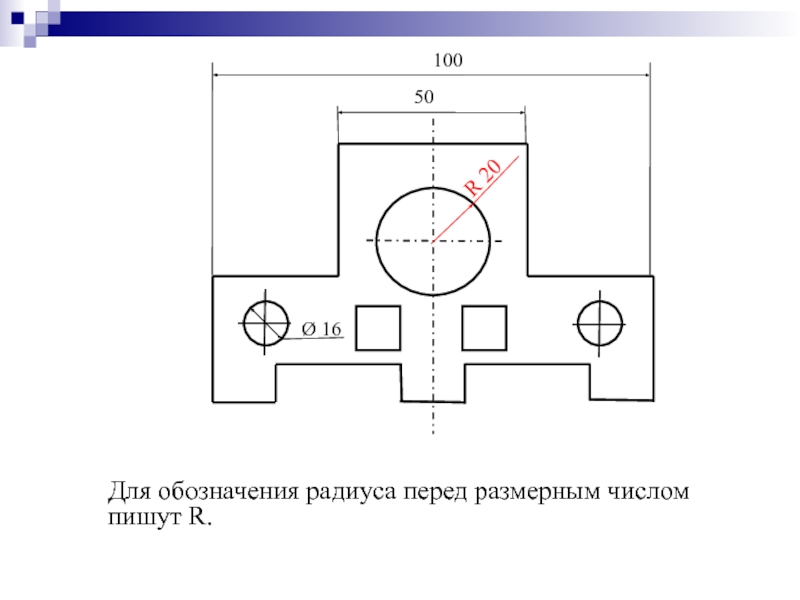

Для обозначения радиуса перед размерным числом пишут R.

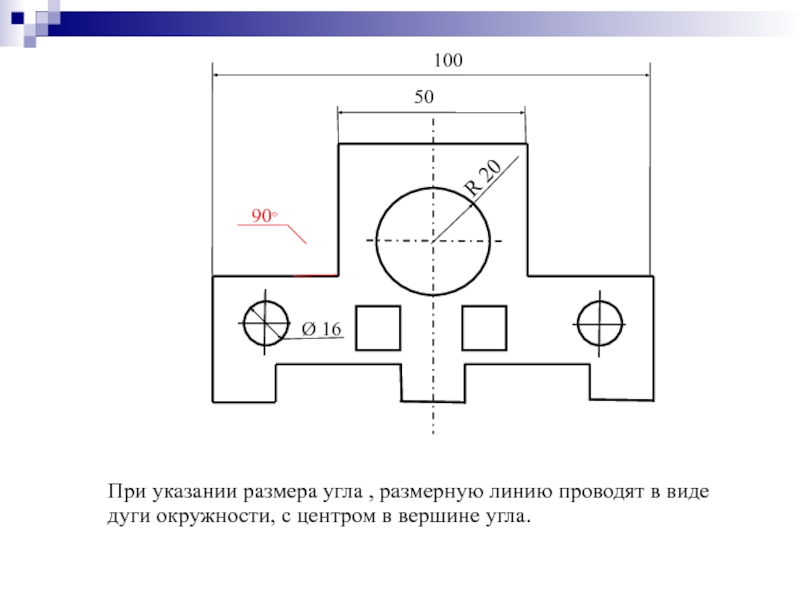

При указании размера угла , размерную линию проводят в виде дуги окружности, с центром в вершине угла.
Перед размерным числом, указывающим сторону квадратного элемента, наносят □.

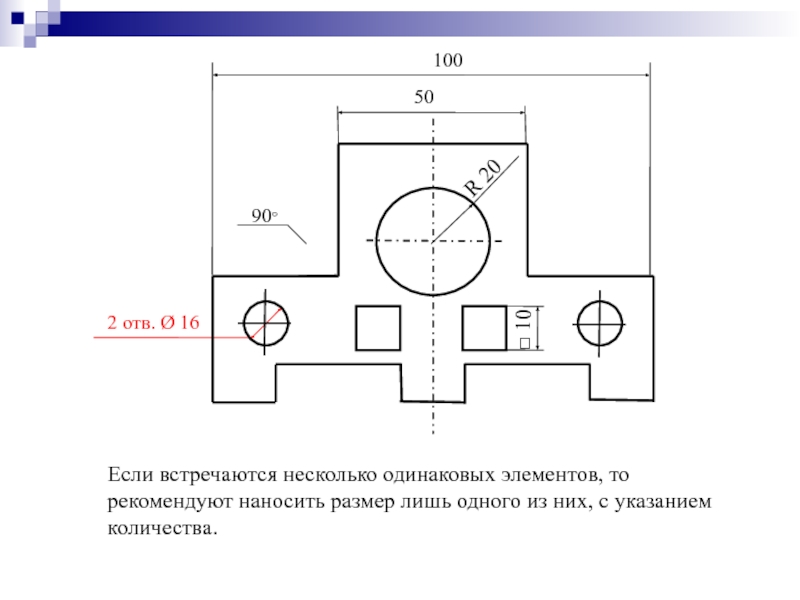

Если встречаются несколько одинаковых элементов, то рекомендуют наносить размер лишь одного из них, с указанием количества.

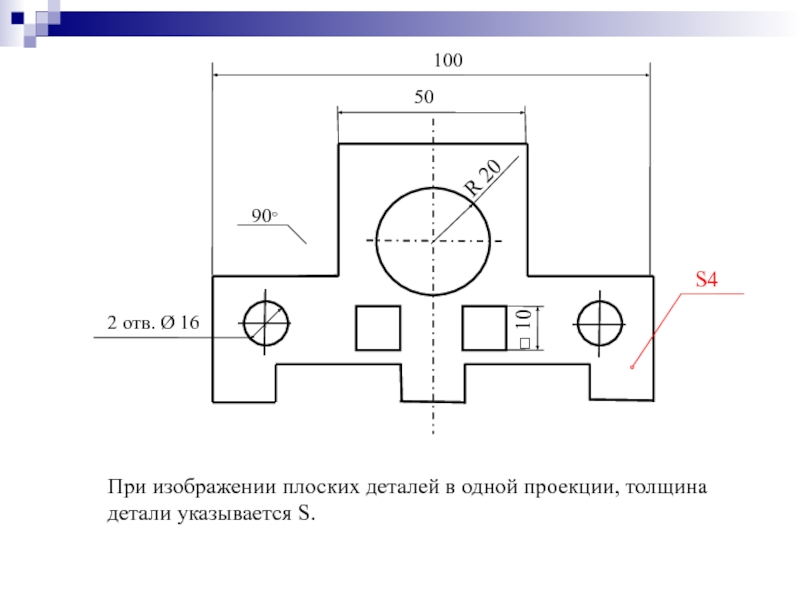

При изображении плоских деталей в одной проекции, толщина детали указывается S.
Подобным образом указывают и длину детали L.

линия ограничивается с двух сторон стрелками. Выносные линии выходят за концы на 1…5мм. Над размерной линией, ближе к середине, наносят размерное число

к изображению наносят меньший размер.

окружности, с центром в вершине угла.

50

100

Ø 16

R 20

из них, с указанием количества.

50

100

R 20

90°

□ 10

отв. Ø 16

R 20

90°

□ 10

10
