Презентация, доклад на тему Построение чертежа основы лифа с втачным рукавом на уроке технологии. Часть 3.
Содержание
- 1. Построение чертежа основы лифа с втачным рукавом на уроке технологии. Часть 3.
- 2. Построение чертежа полочки
- 3. Определяется центр груди отрезком Г3-Г6 Г3-Г6 = 0,5 Цг + 0,5 см
- 4. Через точку Г6 проводится вертикаль, которая на
- 5. Слайд 5
- 6. Вершина горловины полочки определяется отрезком:Т8-А3 = Дтп
- 7. Слайд 7
- 8. Слайд 8

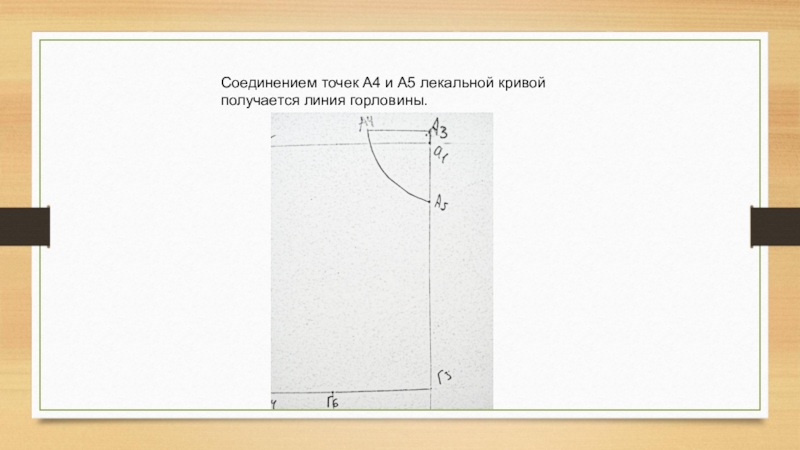

- 9. Соединением точек А4 и А5 лекальной кривой получается линия горловины.
- 10. Высота груди на чертеже определяется отрезком А4-Г7
- 11. Слайд 11

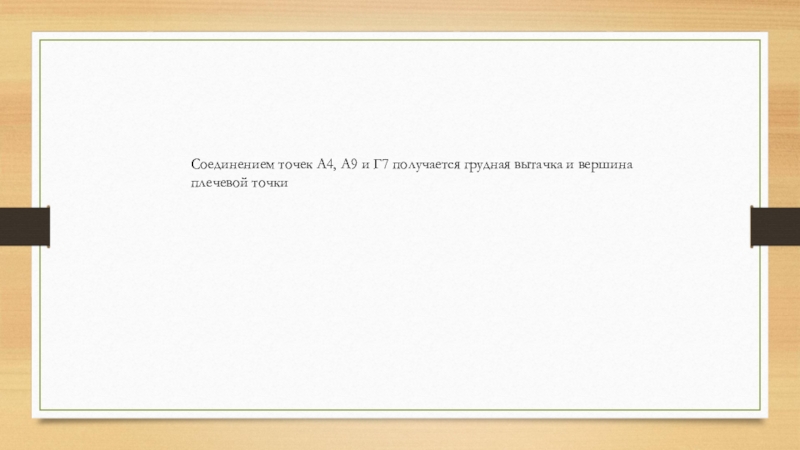

- 12. Соединением точек А4, А9 и Г7 получается грудная вытачка и вершина плечевой точки
- 13. Слайд 13
- 14. Для построения проймы необходимо найти несколько точек:Г4-П4
- 15. Слайд 15
- 16. Из точки А9 нужно провести дугу радиусомА9
- 17. Слайд 17
- 18. Из центра линии П6 – П5 вправо
- 19. Слайд 19
Построение чертежа полочки

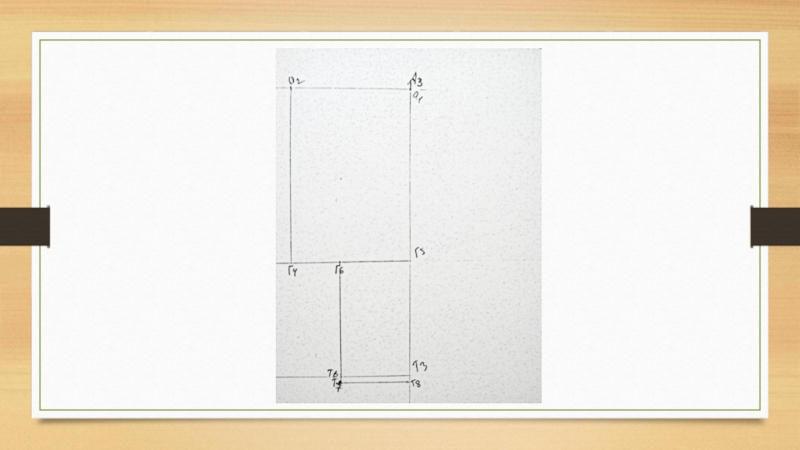

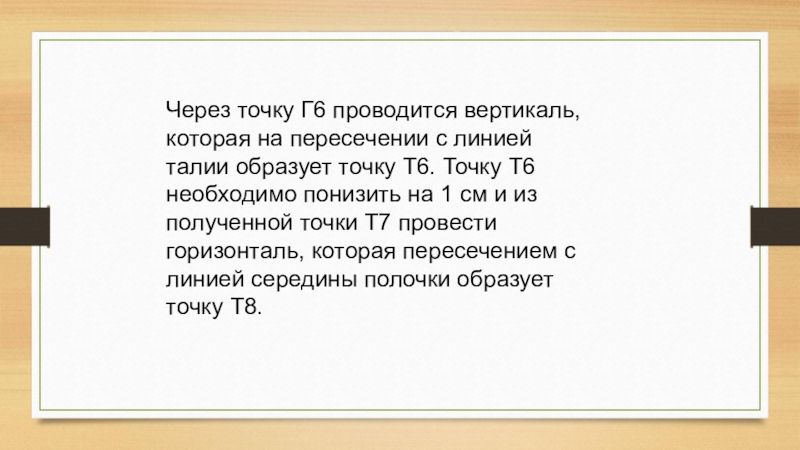

Слайд 4Через точку Г6 проводится вертикаль, которая на пересечении с линией талии
образует точку Т6. Точку Т6 необходимо понизить на 1 см и из полученной точки Т7 провести горизонталь, которая пересечением с линией середины полочки образует точку Т8.

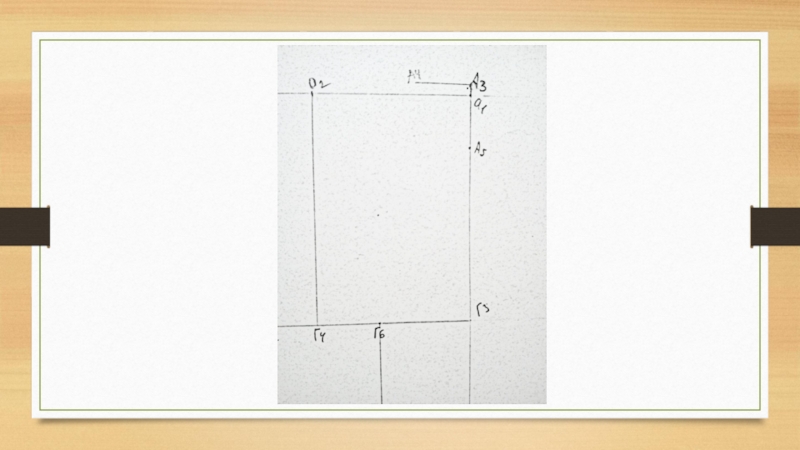

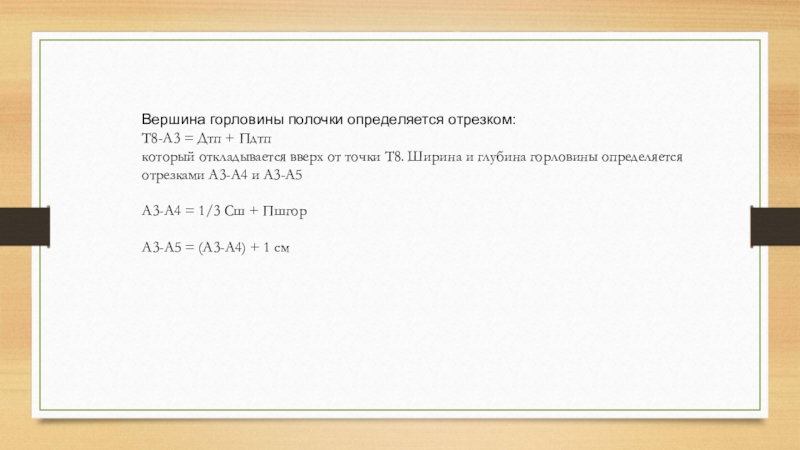

Слайд 6Вершина горловины полочки определяется отрезком:
Т8-А3 = Дтп + Пдтп
который откладывается вверх
от точки Т8. Ширина и глубина горловины определяется
отрезками А3-А4 и А3-А5
А3-А4 = 1/3 Сш + Пшгор
А3-А5 = (А3-А4) + 1 см
отрезками А3-А4 и А3-А5
А3-А4 = 1/3 Сш + Пшгор
А3-А5 = (А3-А4) + 1 см

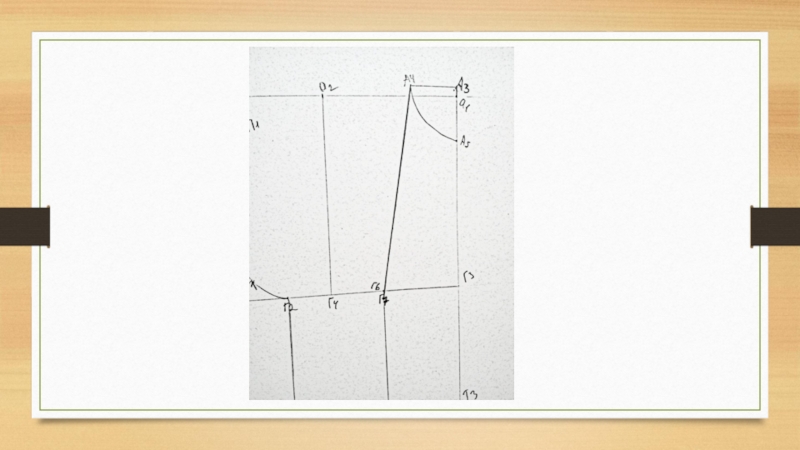

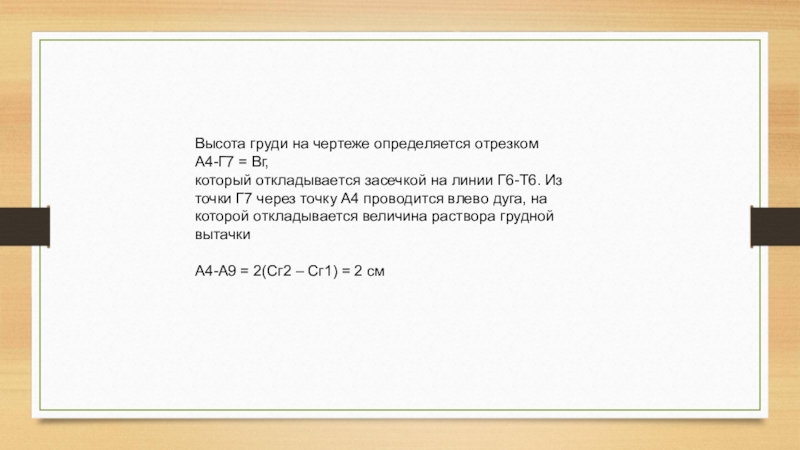

Слайд 10Высота груди на чертеже определяется отрезком
А4-Г7 = Вг,
который откладывается
засечкой на линии Г6-Т6. Из точки Г7 через точку А4 проводится влево дуга, на которой откладывается величина раствора грудной вытачки
А4-А9 = 2(Сг2 – Сг1) = 2 см
А4-А9 = 2(Сг2 – Сг1) = 2 см

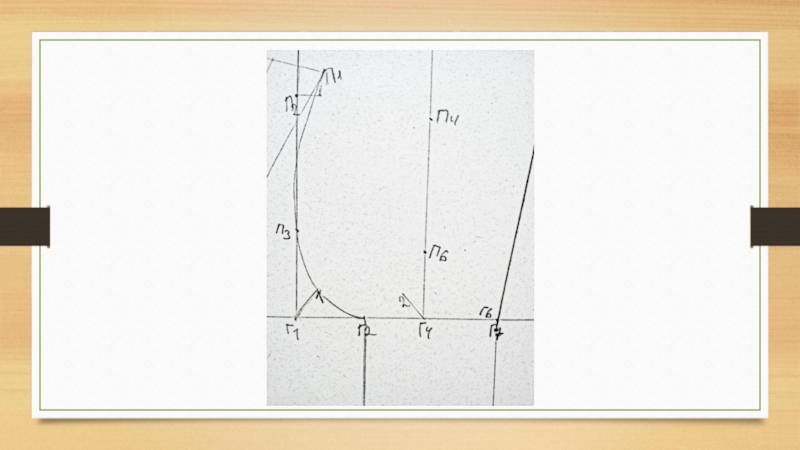

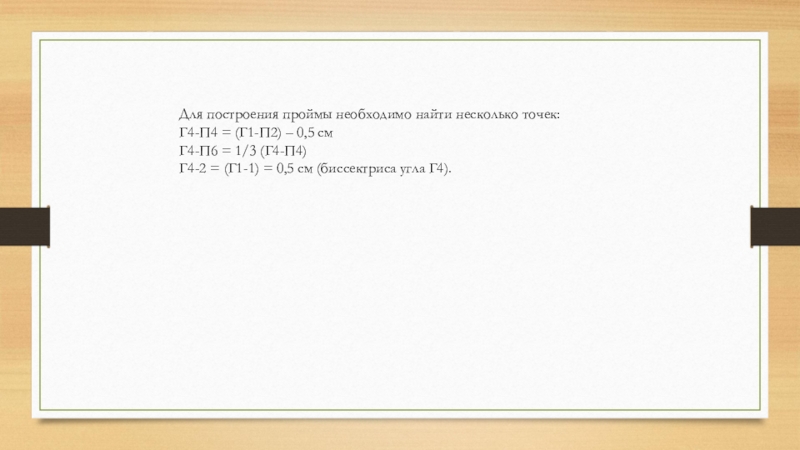

Слайд 14Для построения проймы необходимо найти несколько точек:
Г4-П4 = (Г1-П2) – 0,5
см
Г4-П6 = 1/3 (Г4-П4)
Г4-2 = (Г1-1) = 0,5 см (биссектриса угла Г4).
Г4-П6 = 1/3 (Г4-П4)
Г4-2 = (Г1-1) = 0,5 см (биссектриса угла Г4).

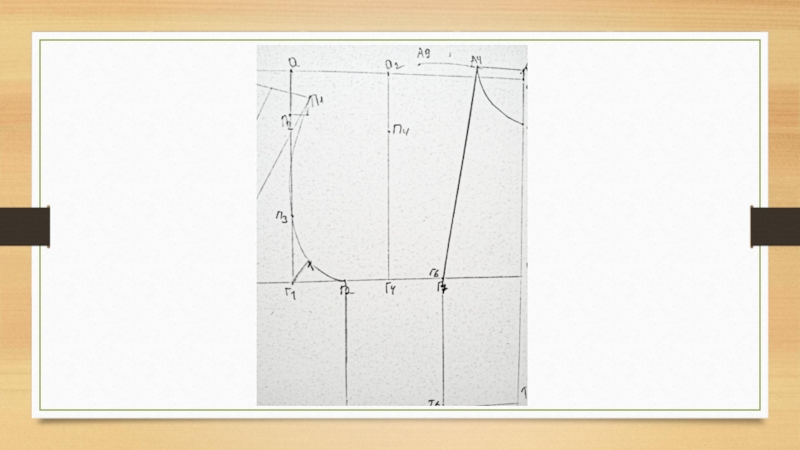

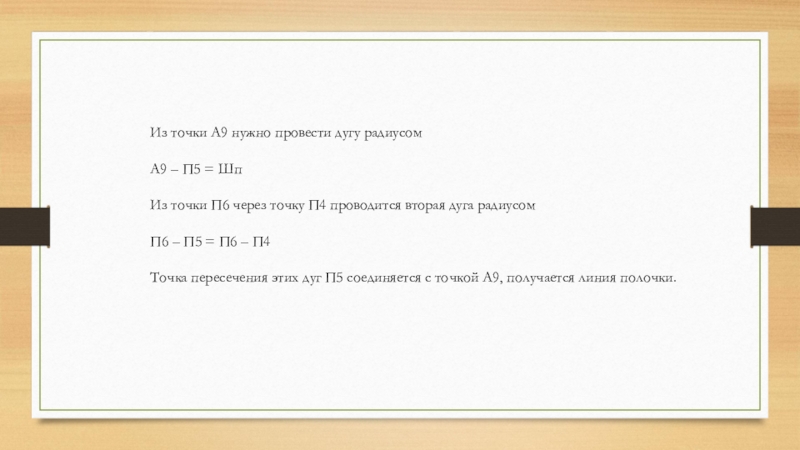

Слайд 16Из точки А9 нужно провести дугу радиусом
А9 – П5 = Шп
Из
точки П6 через точку П4 проводится вторая дуга радиусом
П6 – П5 = П6 – П4
Точка пересечения этих дуг П5 соединяется с точкой А9, получается линия полочки.
П6 – П5 = П6 – П4
Точка пересечения этих дуг П5 соединяется с точкой А9, получается линия полочки.

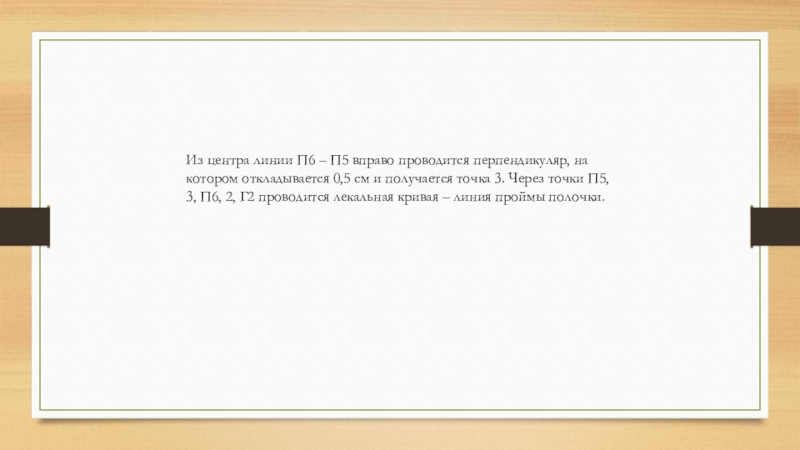

Слайд 18Из центра линии П6 – П5 вправо проводится перпендикуляр, на котором
откладывается 0,5 см и получается точка 3. Через точки П5, 3, П6, 2, Г2 проводится лекальная кривая – линия проймы полочки.
