Презентация, доклад на тему Построение чертежа фартука (5 класс ФГОС)

Содержание

1. Построение чертежа фартука (5 класс ФГОС)
2. Появление фартука на РУСИ
3. Фартук как рабочая одежда
4. Модели фартуков
5. Мерки, необходимые для построения чертежа фартукаМерки на стандартную фигуру (см)Ст = 30Сб = 40Ди = 36
6. 5 классПостроение чертежа фартука
7. Конструирование –расчет и построение чертежа конструкции изделия.
8. В точке Т построить прямой уголТ Построение нижней части фартука
9. От точки Т отложить величину мерки Ди, точка Н.Т Н Построение нижней части фартука
10. Т Н Т Н 1 1 Построение
11. Т Т Н Н 1 1 К
12. Т Т Н Н К К К
13. Закрепление изученного материалаЧто называют конструированием? Для чего
14. Т Т Н Н К К К
15. Домашнее задание:построить чертеж фартука в натуральную величину по собственным меркам.

Появление фартука на РУСИ

Главная
Технология
Построение чертежа фартука (5 класс ФГОС)

Слайд 1История возникновения фартука в ДРЕВНЕМ ЕГИПТЕ

История возникновения фартука в ДРЕВНЕМ ЕГИПТЕ

Слайд 2Появление фартука на РУСИ

Появление фартука на РУСИ

Слайд 3Фартук как рабочая одежда

Фартук как рабочая одежда

Слайд 4Модели фартуков

Модели фартуков

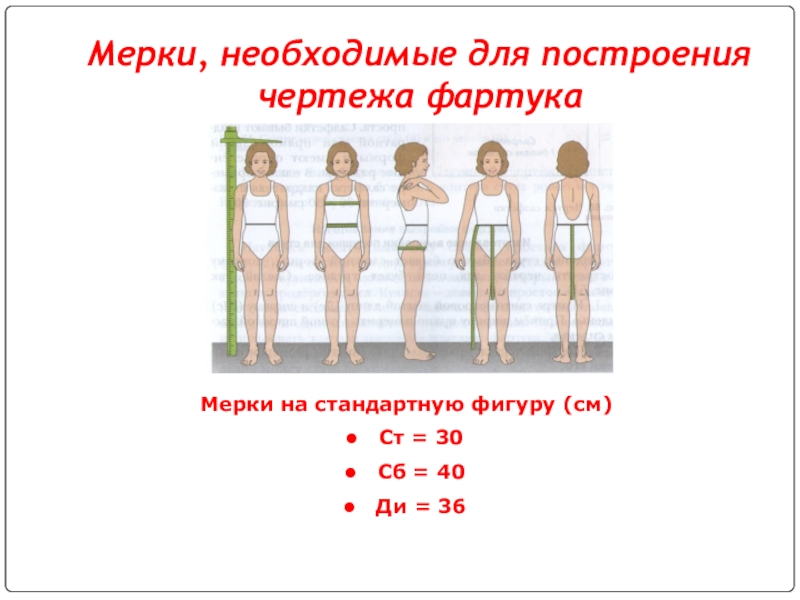

Слайд 5Мерки, необходимые для построения чертежа фартука
Мерки на стандартную фигуру (см)
Ст =

30
Сб = 40
Ди = 36

Мерки, необходимые для построения чертежа фартукаМерки на стандартную фигуру (см)Ст = 30Сб = 40Ди = 36

Слайд 65 класс
Построение чертежа фартука

5 классПостроение чертежа фартука

Слайд 7
Конструирование –
расчет и построение чертежа конструкции изделия.

Конструирование –расчет и построение чертежа конструкции изделия.

Слайд 8В точке Т построить прямой угол
Т
Построение нижней части фартука

В точке Т построить прямой уголТ Построение нижней части фартука

Слайд 9От точки Т отложить величину мерки Ди, точка Н.
Т
Н
Построение

нижней части фартука

От точки Т отложить величину мерки Ди, точка Н.Т Н Построение нижней части фартука

Слайд 10Т
Н
Т
Н
1
1
Построение нижней части фартука
От точек

Т и Н вправо отложить по формуле Сб : 2 + 6
Точки Т1 и Н1 соединить.

Т Н Т Н 1 1 Построение нижней части фартукаОт точек Т и Н вправо отложить по

Слайд 11Т
Т
Н
Н
1
1
К
К
К
К
1

2

3

Построение кармана

От Т вниз 6 см точка К.
От К вниз 14 см точка К1.
От точек К и К1 вправо 10 см точки К2 и К3.
Точки К2 и К3 соединить.

Т Т Н Н 1 1 К К К К 1 2 3 Построение карманаОт Т вниз

Слайд 12Т
Т
Н
Н
К
К
К
К
1
1
2

3

1

П

П

П

П

1

2

3

Построение пояса

От точки П вниз Шп – 6 см точка П1.
От П и П1 вправо длину пояса по формуле: Ст х 2 + 20 точки П2 и П3.

Т Т Н Н К К К К 1 1 2 3 1 П П П П

Слайд 13Закрепление изученного материала
Что называют конструированием?
Для чего необходим фартук?
Как правильно снять

мерки с фигуры?
Как найти положение линии низа фартука?
Как рассчитать ширину фартука?
Как построить карман?
Как построить пояс фартука?

Закрепление изученного материалаЧто называют конструированием? Для чего необходим фартук?Как правильно снять мерки с фигуры?Как найти положение линии

Слайд 14Т
Т
Н
Н
К
К
К
К
1
1
2

3

1

Построение чертежа фартука с нагрудником

От точки Т вверх продлить прямую линию и отложить 14 см, точка Г.
От Г вправо провести горизонтальную линию и отложить 7 см, точка Г1.
От Т вправо 7-9 см, точка Т2.
Соединить Г1 и Т2.

Г

Г

1

Т

2

Т Т Н Н К К К К 1 1 2 3 1 Построение чертежа фартука с

Слайд 15 Домашнее задание:

построить чертеж фартука в натуральную величину по собственным

меркам.

Домашнее задание:построить чертеж фартука в натуральную величину по собственным меркам.
