Презентация, доклад на тему Подготовка ГКЛ к работе
Содержание
- 1. Подготовка ГКЛ к работе
- 2. Соединение направляющих профилей у внутреннего угла
- 3. Второй профиль, образующий угол, укладывается и фиксируется поверх обработанного.
- 4. Крепление ППН-профиля за «ухо». Бывают ситуации, когда
- 5. Отгибаем припуск ,отгибаем полки и отрезаем их под небольшим углом, выходя на разрезы, сделанные ранее.
- 6. Крепление к основанию производится дюбель-гвоздем, для чего перфоратором сверлится отверстие под дюбель прямо через профиль.
- 7. Если вырезать «уши» с двух сторон отрезка
- 8. Соединения профилей производится следующим образом:
- 9. Теперь можно соединять профили.
- 10. Крепление при помощи отрезка ПП-профиля.
- 11. Полки следует надрезать в месте сгиба, затем согнуть профиль и зафиксировать полученный угол саморезами-«клопами».
- 12. Литература:«Стройвариант» Феникс 2013г.«Евроремонт» Феникс 2014г.«Домашняя мастерская» 2015г.
Соединение направляющих профилей у внутреннего угла
Слайд 1ОБЛАСТНОЕ ГАСУДАРСТВЕННОЕ АВТОНОМНОЕ ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ
«БЕЛГОРОДСКИЙ СТРОИТЕЛЬНЫЙ КОЛЛЕДЖ»
Подготовка профилей
к установке.

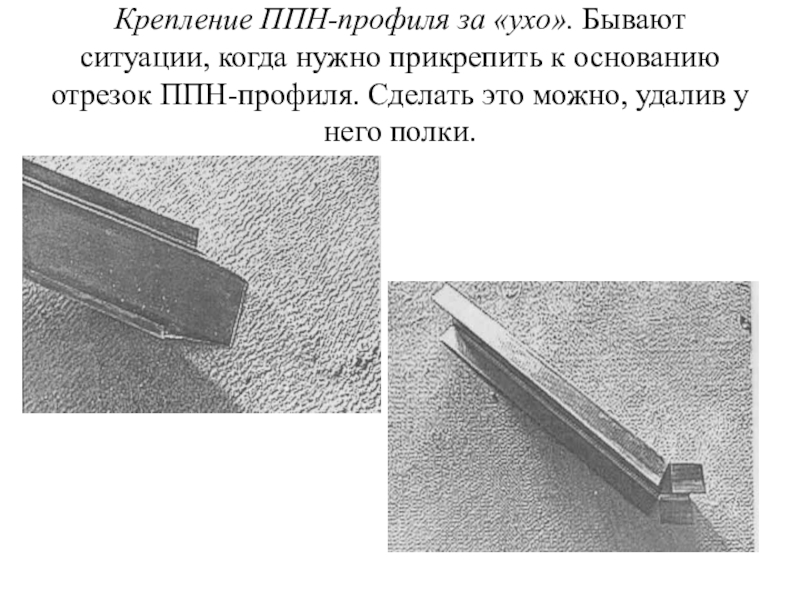

Слайд 4Крепление ППН-профиля за «ухо». Бывают ситуации, когда нужно прикрепить к основанию
отрезок ППН-профиля. Сделать это можно, удалив у него полки.
Слайд 5Отгибаем припуск ,отгибаем полки и отрезаем их под небольшим углом, выходя
на разрезы, сделанные ранее.
Слайд 6Крепление к основанию производится дюбель-гвоздем, для чего перфоратором сверлится отверстие под
дюбель прямо через профиль.

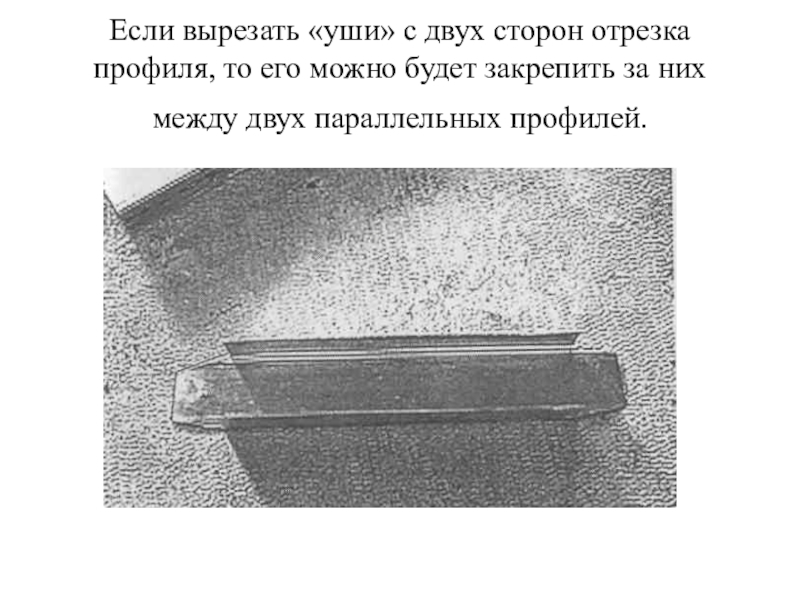

Слайд 7Если вырезать «уши» с двух сторон отрезка профиля, то его можно
будет закрепить за них между двух параллельных профилей.
Слайд 8 Соединения профилей производится следующим образом: ножницами по металлу делаем разрезы вдоль
линий сгиба профиля на глубину 30—40 мм. Чтобы получить ровный край, резать нужно не точно по линии, а по полке.
Слайд 11 Полки следует надрезать в месте сгиба, затем согнуть профиль и
зафиксировать полученный угол саморезами-«клопами».

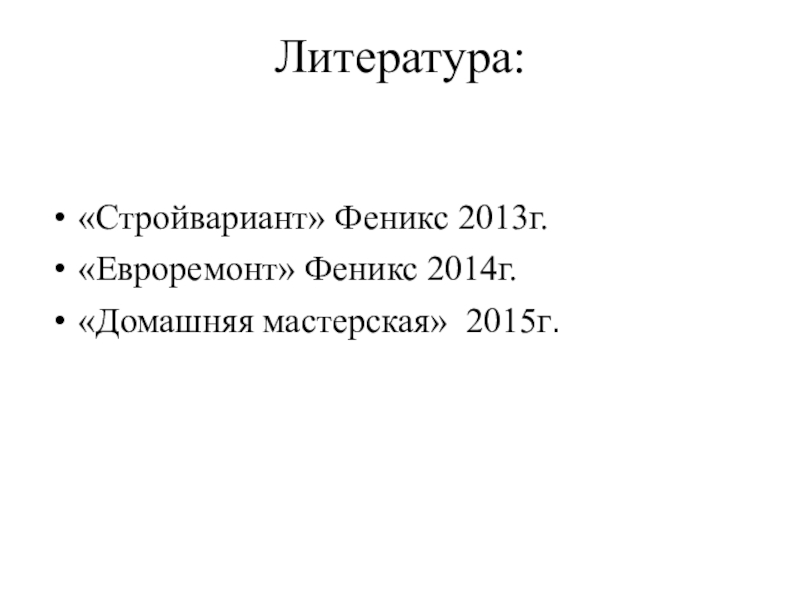

Слайд 12Литература:
«Стройвариант» Феникс 2013г.
«Евроремонт» Феникс 2014г.
«Домашняя мастерская» 2015г.
