Презентация, доклад на тему Подающий механизм сварочной проволоки
Содержание

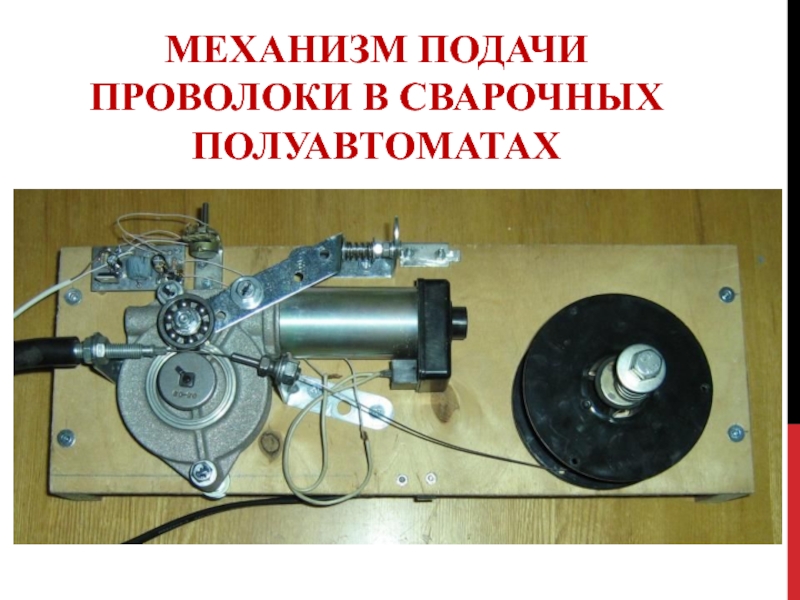

- 1. Подающий механизм сварочной проволоки
- 2. Основные узлы подающего механизмаМеханизмы подачи электродной проволоки

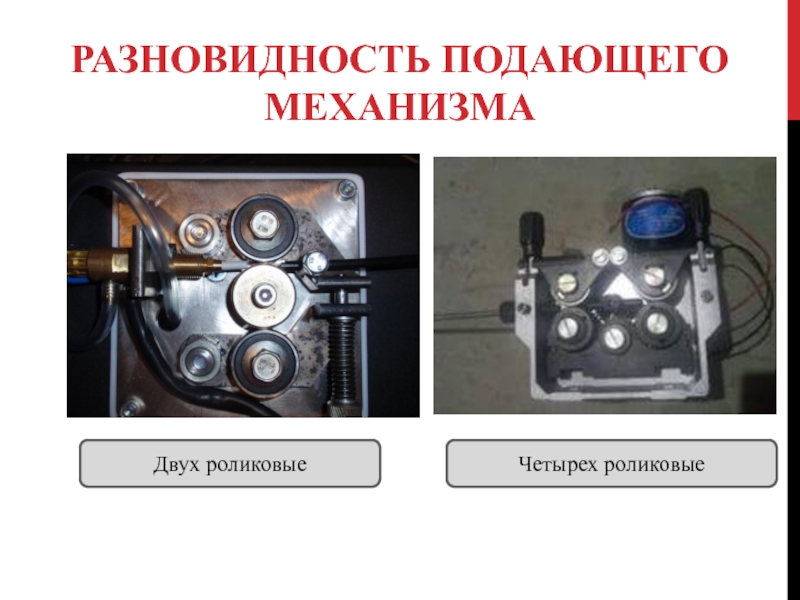

- 3. Разновидность подающего механизмаДвух роликовыеЧетырех роликовые
- 4. Назначение редуктораЭлектродвигатель с редуктором обеспечивает вращение подающего
- 5. По конструктивному исполнениюСтационарные установлены неподвижно на специальной
- 6. Скорость подачи проволоки изменяют:1) ступенчато с помощью

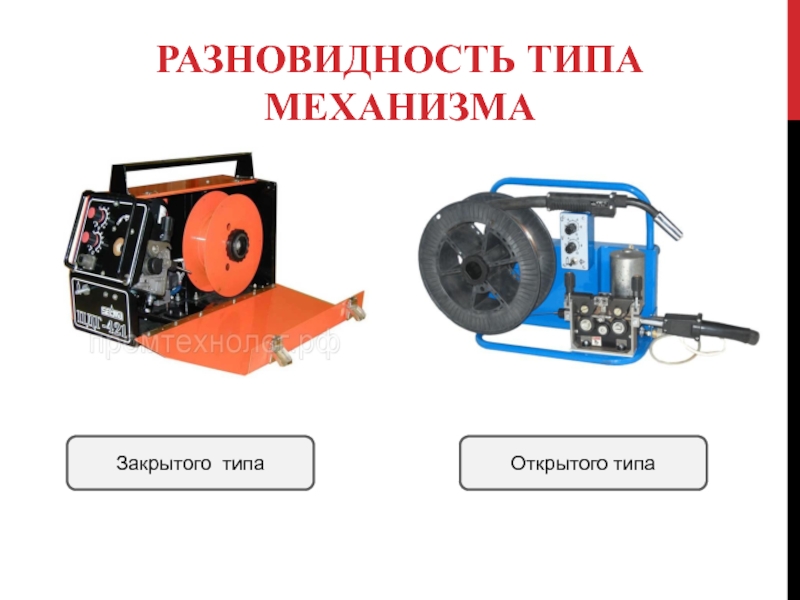

- 7. Разновидность типа механизмаОткрытого типаЗакрытого типа
- 8. Типы механизмаТолкающего типа ролики установлены перед
- 9. Схемы шлангового полуавтомата
Основные узлы подающего механизмаМеханизмы подачи электродной проволоки состоят из электродвигателя, редуктора и системы подающих и прижимных роликов.

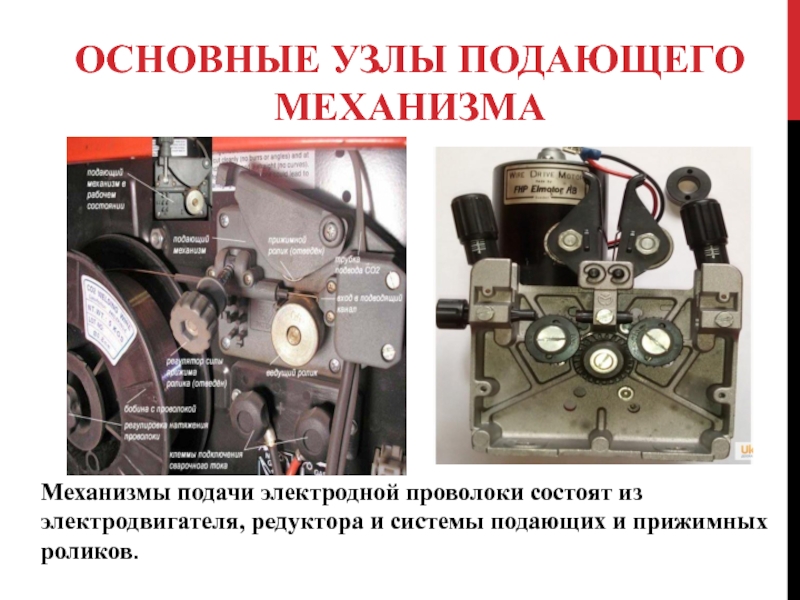

Слайд 2Основные узлы подающего механизма
Механизмы подачи электродной проволоки состоят из электродвигателя, редуктора
и системы подающих и прижимных роликов.

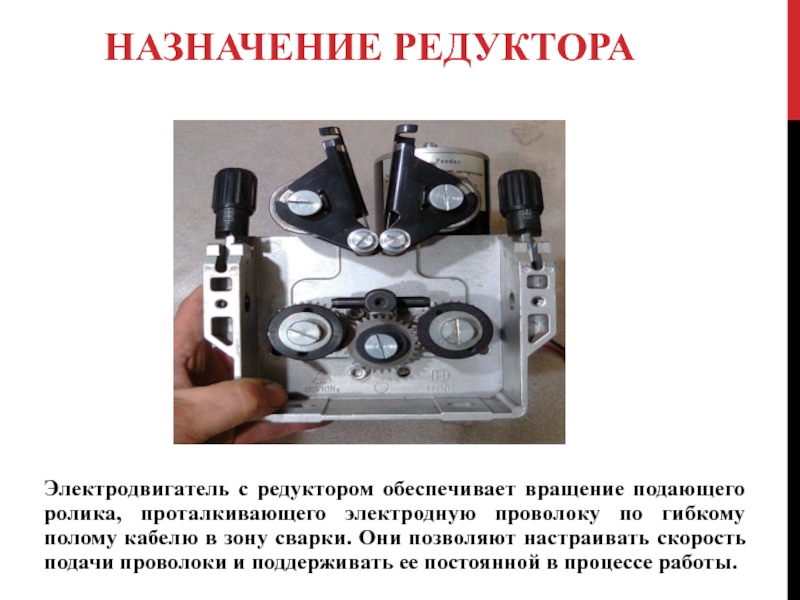

Слайд 4Назначение редуктора
Электродвигатель с редуктором обеспечивает вращение подающего ролика, проталкивающего электродную проволоку
по гибкому полому кабелю в зону сварки. Они позволяют настраивать скорость подачи проволоки и поддерживать ее постоянной в процессе работы.

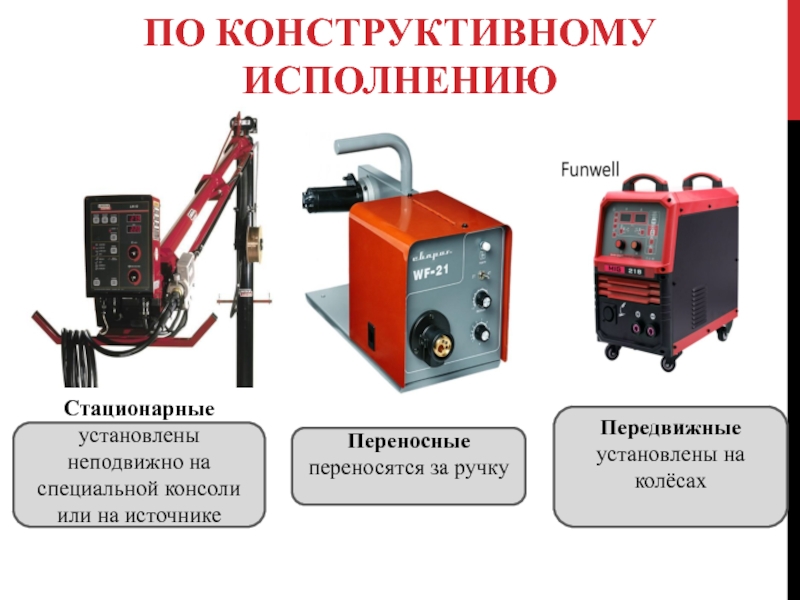

Слайд 5По конструктивному исполнению
Стационарные установлены неподвижно на специальной консоли или на источнике
питания
Переносные
переносятся за ручку
Передвижные
установлены на колёсах

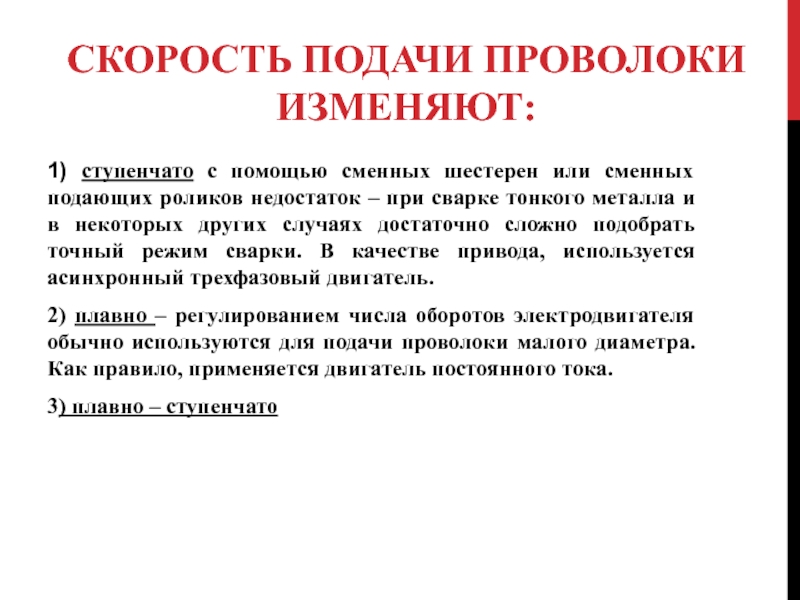

Слайд 6Скорость подачи проволоки изменяют:
1) ступенчато с помощью сменных шестерен или сменных
подающих роликов недостаток – при сварке тонкого металла и в некоторых других случаях достаточно сложно подобрать точный режим сварки. В качестве привода, используется асинхронный трехфазовый двигатель.
2) плавно – регулированием числа оборотов электродвигателя обычно используются для подачи проволоки малого диаметра. Как правило, применяется двигатель постоянного тока.
3) плавно – ступенчато
2) плавно – регулированием числа оборотов электродвигателя обычно используются для подачи проволоки малого диаметра. Как правило, применяется двигатель постоянного тока.
3) плавно – ступенчато
Слайд 8Типы механизма
Толкающего типа ролики установлены перед сварочной горелкой
Тянущего типа ролики
установлены на сварочной горелке
Тянуще – толкающего типа
