Презентация, доклад на тему Пезентация по технологии на тему Снятие мерок и построение чертежа плечевого изделия с цельнокроеным рукавом
Содержание
- 1. Пезентация по технологии на тему Снятие мерок и построение чертежа плечевого изделия с цельнокроеным рукавом
- 2. Плечевое изделие с цельнокроеным рукавом
- 3. Чертеж ночной сорочки
- 4. ...Линия шеиЛиния грудиЛиния талииЛиния бёдерЯремная выемкаТочка основанияшеи7- ой шейный позвонокКонструктивные линии и антропометрические точки
- 5. Измерение фигуры человек
- 6. Сш - полуобхват шеи -
- 7. Сш - измеряют по основанию шеи:
- 8. СшСг2ДиОпИзмерение фигуры
- 9. Прибавка на свободу облегания
- 10. Сплошная тонкая - применяется для построения чертежа(в
- 11. Построение чертежаМерки Сш= 17,2 см;

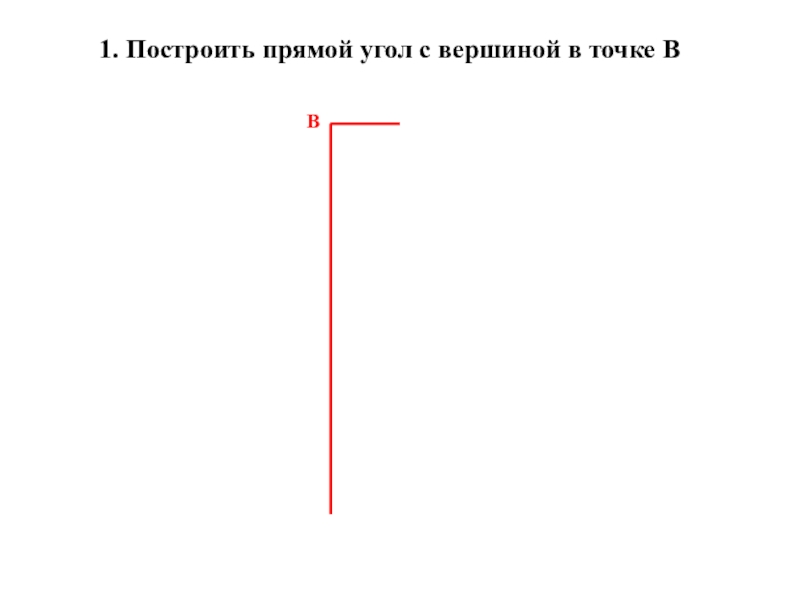

- 12. 1. Построить прямой угол с вершиной в точке ВВ
- 13. 2. Отложить длину изделия: ВН=Ди ВН
- 14. 3. Отложить ширину изделия: ВВ1=(СгII+Пг):2 ВНВ1
- 15. 4. Достроить чертеж до прямоугольника. Поставить точку Н1 ВНВ1Н1
- 16. Базисная сетка - совокупность вертикальных и горизонтальных
- 17. 5. Отложить ширину горловины спинки: ВВ2=(Сш:3)+1 Отложить глубину горловины спинки: ВВ3=ВВ2:3 ВНВ1Н1В2В3

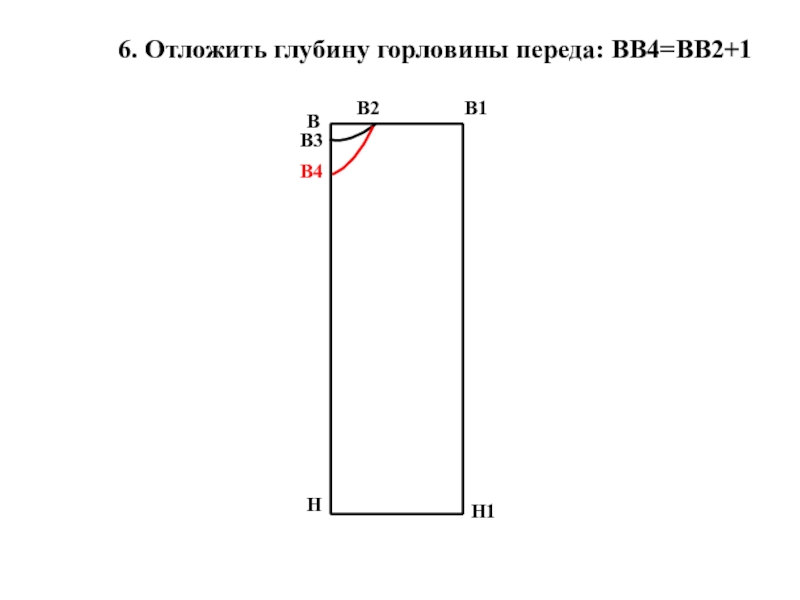

- 18. 6. Отложить глубину горловины переда: ВВ4=ВВ2+1 ВНВ1Н1В2В3В4

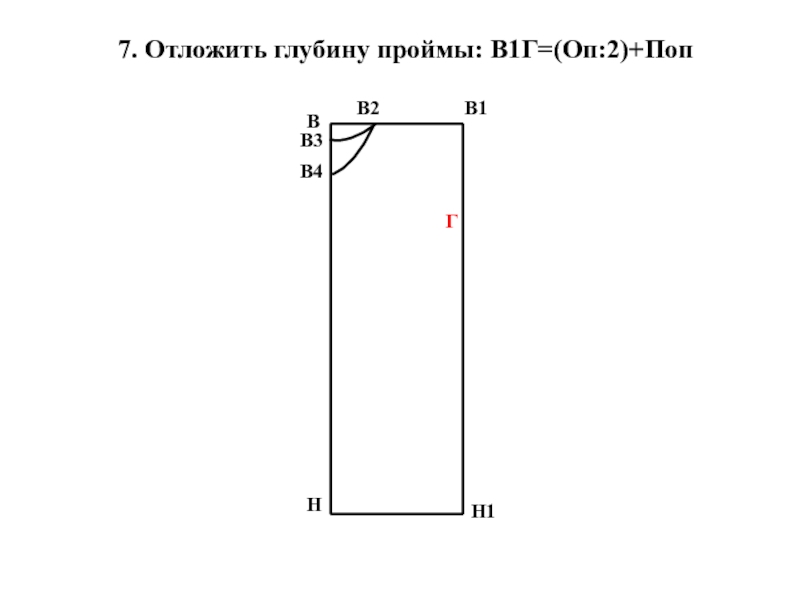

- 19. 7. Отложить глубину проймы: В1Г=(Оп:2)+ПопВНВ1Н1В2В3В4Г

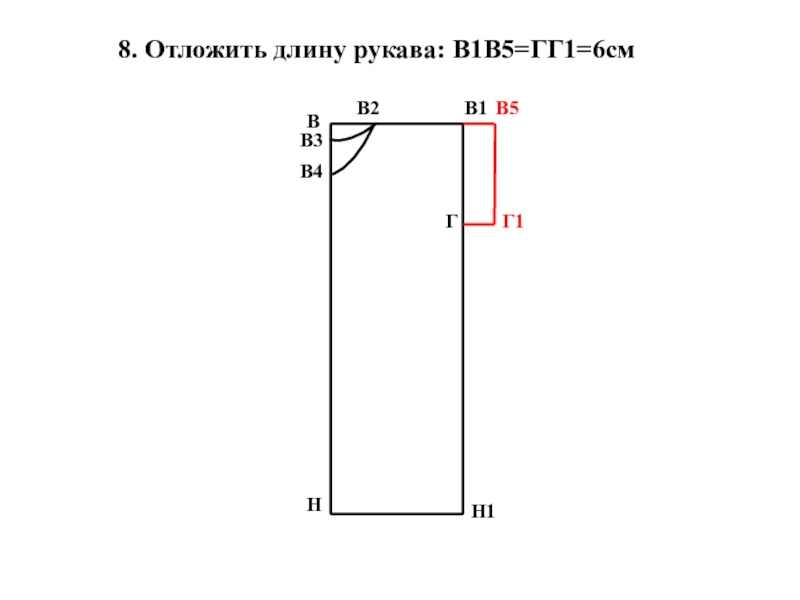

- 20. 8. Отложить длину рукава: В1В5=ГГ1=6смВНВ1Н1В2В3В4ГВ5Г1
- 21. 9. Отложить отрезок ГГ2=ГГ1=6см Соединить Г1 и Г2ВНВ1Н1В2В3В4ГВ5Г1Г2

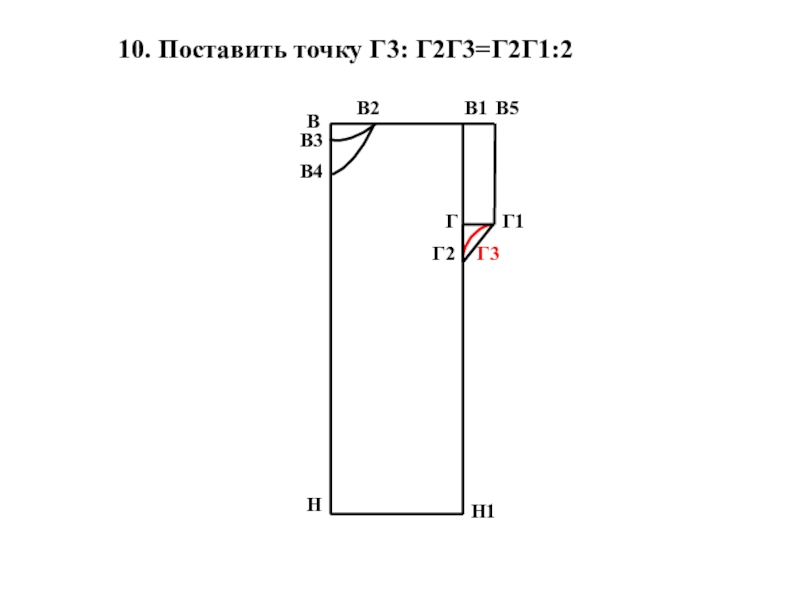

- 22. 10. Поставить точку Г3: Г2Г3=Г2Г1:2ВНВ1Н1В2В3В4ГВ5Г1Г2Г3
- 23. 11. Расширить низ изделия: Н1Н2=8-12см Соединить прямой линией Н2 и Г2ВНВ1Н1В2В3В4ГВ5Г1Г2Г3Н2
- 24. 12. Повышение линии низа: Н2Н3=1,5 Н1Н4=НН1:2, соединить Н3 и Н4 плавной линиейВНВ1Н1В2В3В4ГВ5Г1Г2Г3Н2Н3Н4

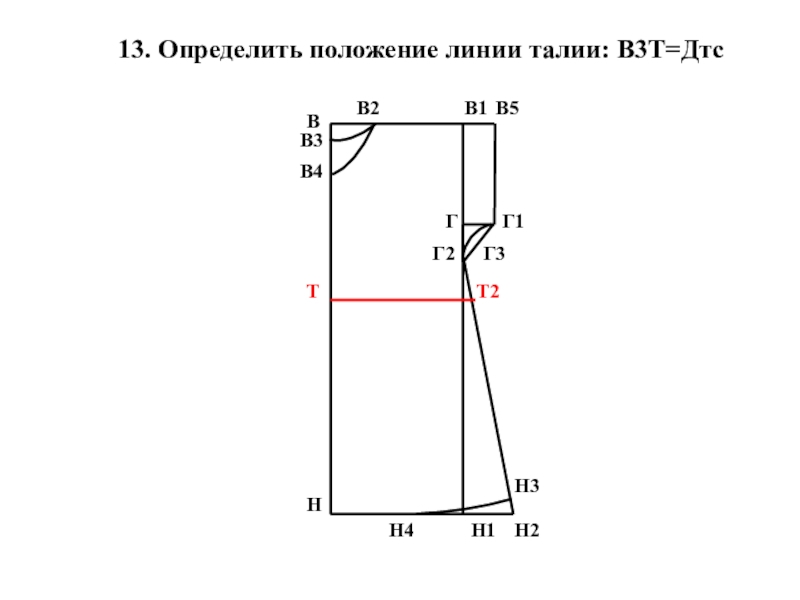

- 25. 13. Определить положение линии талии: В3Т=ДтсВНВ1Н1В2В3В4ГВ5Г1Г2Г3Н2Н3Н4ТТ2

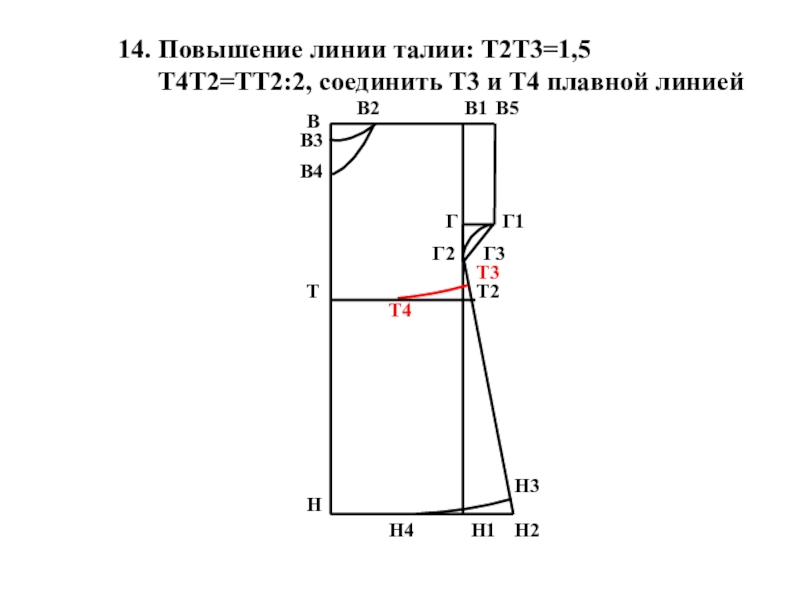

- 26. 14. Повышение линии талии: Т2Т3=1,5 Т4Т2=ТТ2:2, соединить Т3 и Т4 плавной линиейВНВ1Н1В2В3В4ГВ5Г1Г2Г3Н2Н3Н4ТТ2Т3Т4
- 27. 15. Обвести контур чертежа основной сплошной линиейВНВ1Н1В2В3В4ГВ5Г1Г2Г3Н2Н3Н4ТТ2Т3Т4
- 28. Практическая работа «Построение чертежа выкройки плечевого изделия с цельнокроеным рукавом в масштабе 1:4 по своим меркам»
Плечевое изделие с цельнокроеным рукавом

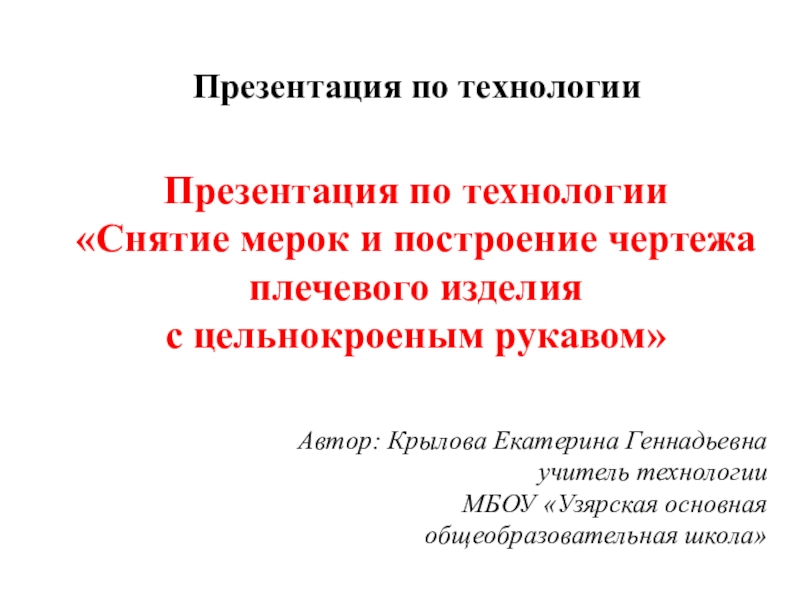

Слайд 1Презентация по технологии
«Снятие мерок и построение чертежа
плечевого изделия
с цельнокроеным
рукавом»
Слайд 4.
.
.

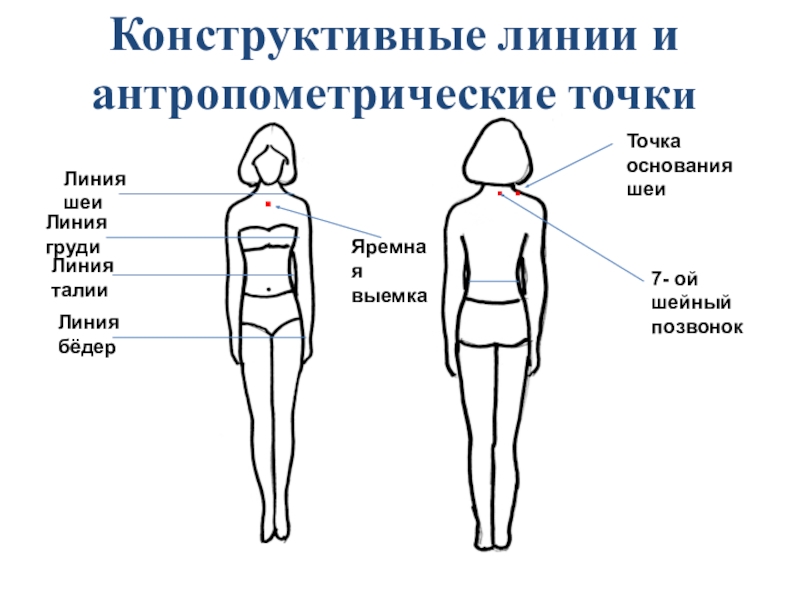

Линия шеи
Линия груди
Линия талии
Линия бёдер
Яремная
выемка
Точка основания
шеи
7- ой шейный
позвонок
Конструктивные линии
и антропометрические точки
Слайд 6Сш - полуобхват шеи -
необходимо для определения размера
горловины спинки и переда
Сг2 - полуобхват груди -
необходимо для определения ширины
изделия и размера фигуры
Оп – обхват плеча-
необходимо для определения глубины
проймы и ширины рукава
Ди - длина изделия -
необходимо для определения длины изделия
Измерения

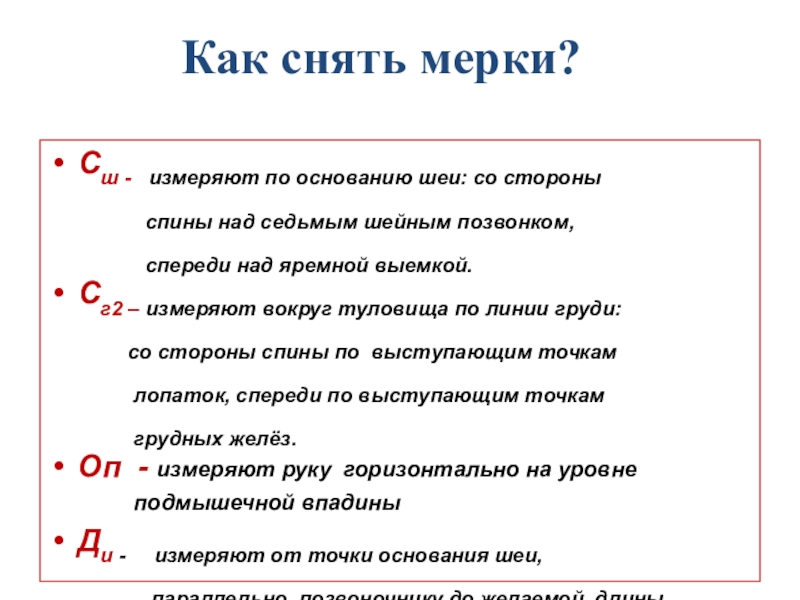

Слайд 7Сш - измеряют по основанию шеи: со стороны
спины над седьмым шейным позвонком,
спереди над яремной выемкой.
Сг2 – измеряют вокруг туловища по линии груди:
со стороны спины по выступающим точкам
лопаток, спереди по выступающим точкам
грудных желёз.
Оп - измеряют руку горизонтально на уровне
подмышечной впадины
Ди - измеряют от точки основания шеи,
параллельно позвоночнику до желаемой длины.
спереди над яремной выемкой.
Сг2 – измеряют вокруг туловища по линии груди:
со стороны спины по выступающим точкам
лопаток, спереди по выступающим точкам
грудных желёз.
Оп - измеряют руку горизонтально на уровне
подмышечной впадины
Ди - измеряют от точки основания шеи,
параллельно позвоночнику до желаемой длины.
Как снять мерки?
Слайд 9Прибавка на свободу облегания (конструктивная прибавка)- это величина,
которую добавляют к снятому измерению, чтобы сшитое изделие было достаточно свободным и удобным в носке.
Пг - прибавка на свободу облегания по линии груди = 6 - 8 см
Поп- прибавка на свободу облегания к обхвату плеча = 5 – 7 см
Пг - прибавка на свободу облегания по линии груди = 6 - 8 см
Поп- прибавка на свободу облегания к обхвату плеча = 5 – 7 см
Прибавки
Слайд 10Сплошная тонкая - применяется для построения чертежа(в 2 раза тоньше основной
линии)
Сплошная основная- применяется для обводки контура чертежа
Буквы: печатные, маленькие по размеру, поставленные на горизонталь. А Б В
Сплошная основная- применяется для обводки контура чертежа
Буквы: печатные, маленькие по размеру, поставленные на горизонталь. А Б В
Линии чертежа

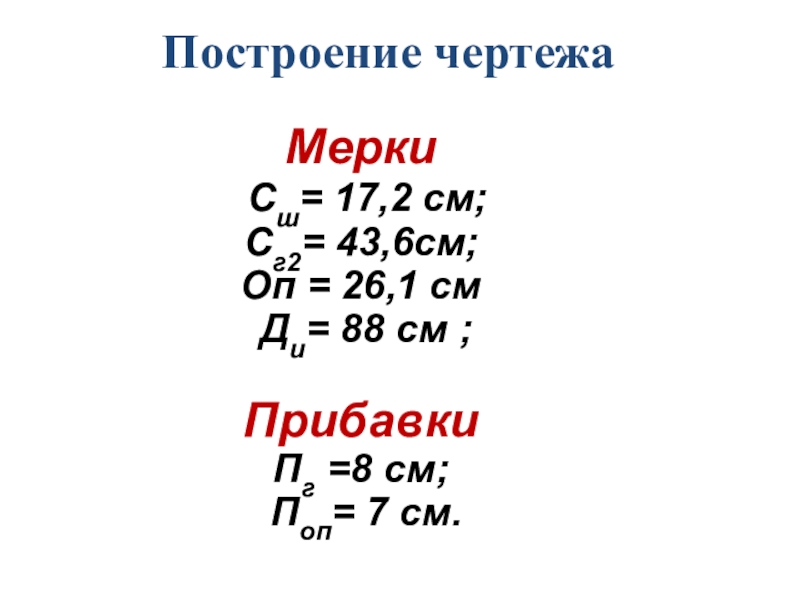

Слайд 11Построение чертежа
Мерки
Сш= 17,2 см;
Сг2= 43,6см;
Оп = 26,1
см
Ди= 88 см ;
Прибавки
Пг =8 см;
Поп= 7 см.
Ди= 88 см ;
Прибавки
Пг =8 см;
Поп= 7 см.
Слайд 16Базисная сетка
- совокупность вертикальных и горизонтальных линий, определяющих длину и
ширину участков чертежа и всего изделия в целом

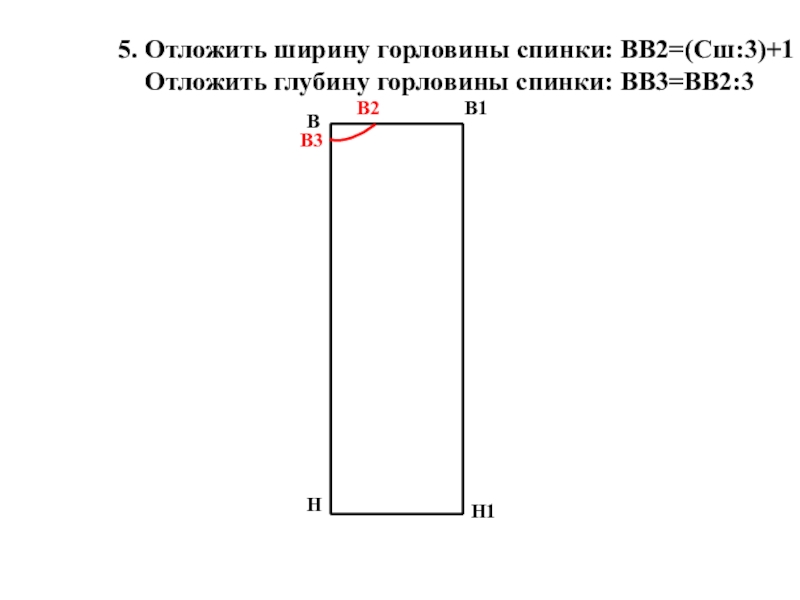

Слайд 175. Отложить ширину горловины спинки: ВВ2=(Сш:3)+1
Отложить глубину горловины спинки:
ВВ3=ВВ2:3
В
Н
В1
Н1
В2
В3

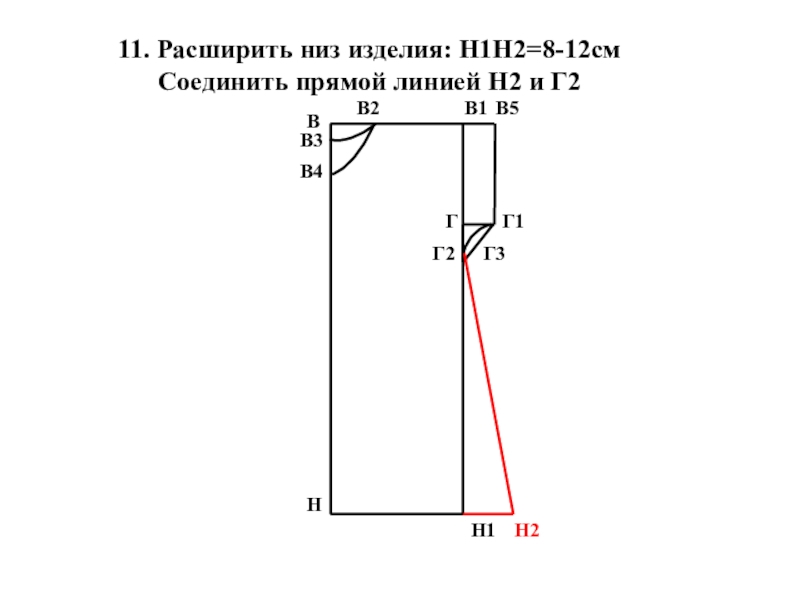

Слайд 2311. Расширить низ изделия: Н1Н2=8-12см
Соединить прямой линией Н2
и Г2
В
Н
В1
Н1
В2
В3
В4
Г
В5
Г1
Г2
Г3
Н2

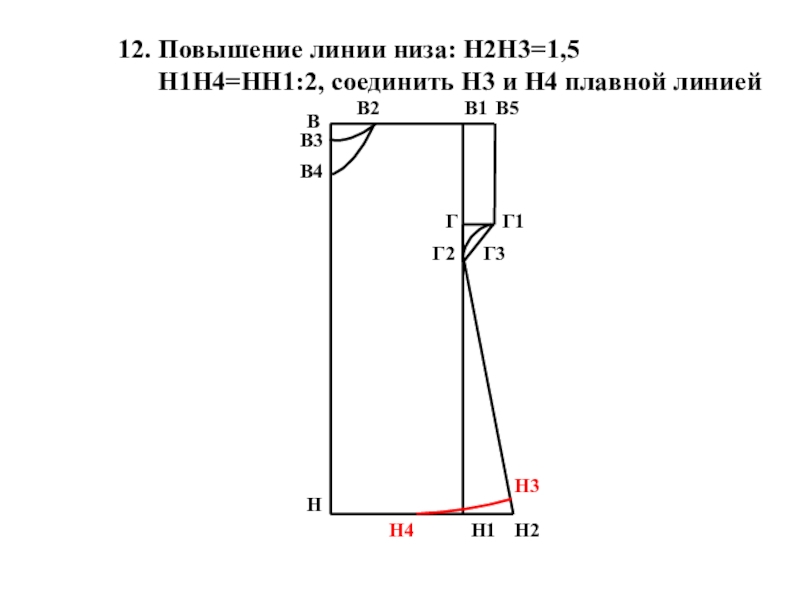

Слайд 2412. Повышение линии низа: Н2Н3=1,5
Н1Н4=НН1:2, соединить Н3 и
Н4 плавной линией
В
Н
В1
Н1
В2
В3
В4
Г
В5
Г1
Г2
Г3
Н2
Н3
Н4
Слайд 2614. Повышение линии талии: Т2Т3=1,5
Т4Т2=ТТ2:2, соединить Т3 и
Т4 плавной линией
В
Н
В1
Н1
В2
В3
В4
Г
В5
Г1
Г2
Г3
Н2
Н3
Н4
Т
Т2
Т3
Т4
Слайд 28Практическая работа «Построение чертежа выкройки плечевого изделия с цельнокроеным рукавом в
масштабе 1:4 по своим меркам»
