Слайд 1Урок по технологии
Отклонения и допуски на размеры деталей.
7 класс.

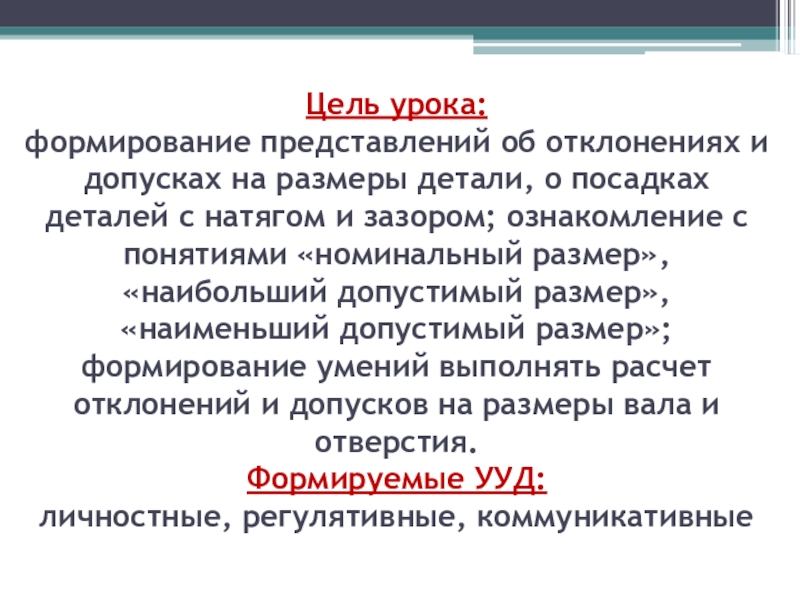

Слайд 2Цель урока:
формирование представлений об отклонениях и допусках на размеры детали,
о посадках деталей с натягом и зазором; ознакомление с понятиями «номинальный размер», «наибольший допустимый размер», «наименьший допустимый размер»; формирование умений выполнять расчет отклонений и допусков на размеры вала и отверстия.
Формируемые УУД:
личностные, регулятивные, коммуникативные

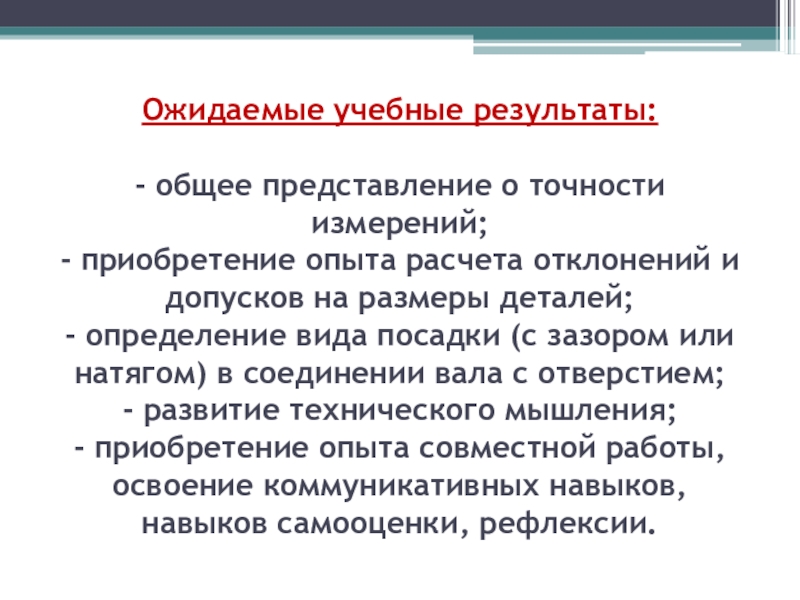

Слайд 3Ожидаемые учебные результаты:
- общее представление о точности измерений;
- приобретение опыта расчета
отклонений и допусков на размеры деталей;
- определение вида посадки (с зазором или натягом) в соединении вала с отверстием;
- развитие технического мышления;
- приобретение опыта совместной работы, освоение коммуникативных навыков, навыков самооценки, рефлексии.

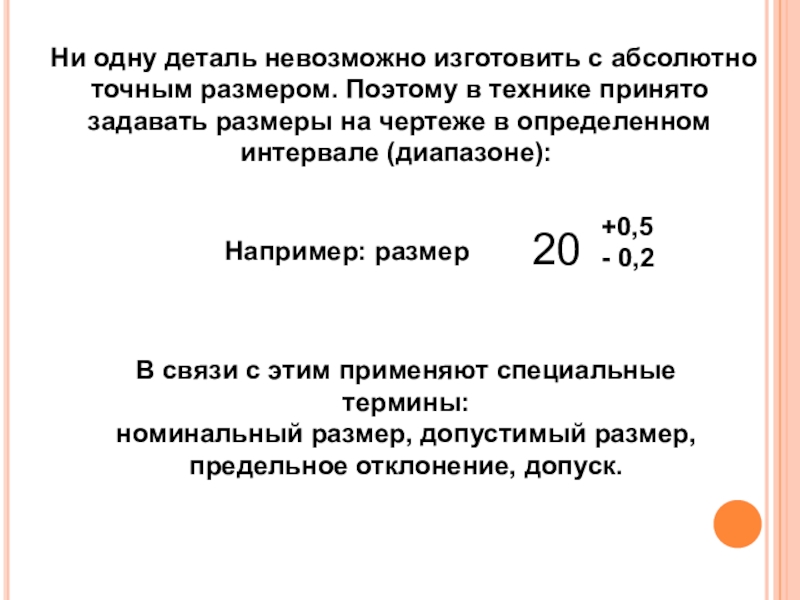

Слайд 4Ни одну деталь невозможно изготовить с абсолютно точным размером. Поэтому в
технике принято задавать размеры на чертеже в определенном интервале (диапазоне):
Например: размер
20
+0,5
- 0,2
В связи с этим применяют специальные термины:
номинальный размер, допустимый размер, предельное отклонение, допуск.

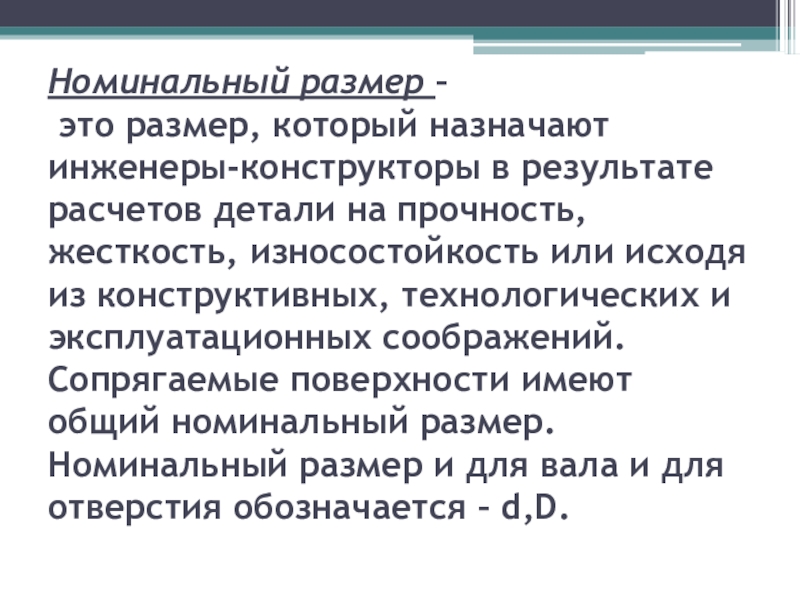

Слайд 7Номинальный размер –
это размер, который назначают инженеры-конструкторы в результате расчетов
детали на прочность, жесткость, износостойкость или исходя из конструктивных, технологических и эксплуатационных соображений.
Сопрягаемые поверхности имеют общий номинальный размер.
Номинальный размер и для вала и для отверстия обозначается – d,D.
Слайд 820
+0,5
- 0,2

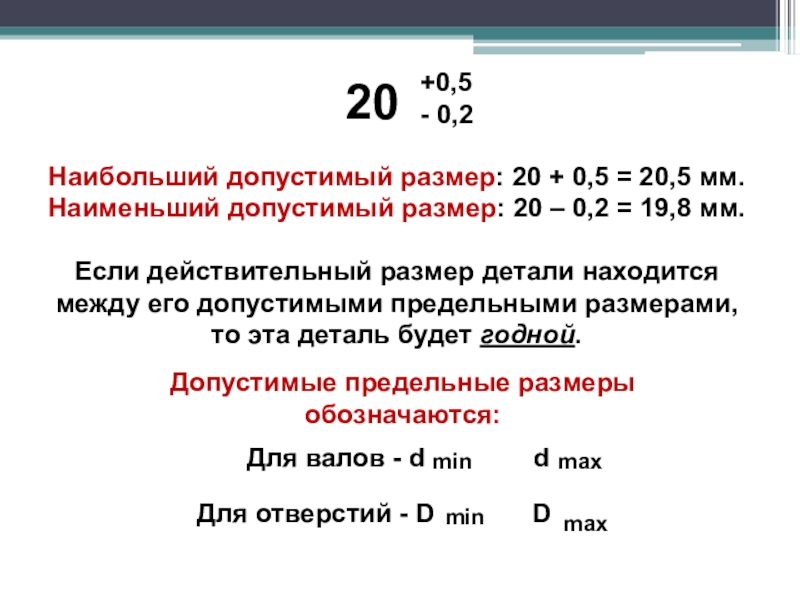

Наибольший допустимый размер: 20 + 0,5 = 20,5 мм.
Наименьший допустимый
размер: 20 – 0,2 = 19,8 мм.
Если действительный размер детали находится между его допустимыми предельными размерами,
то эта деталь будет годной.
Допустимые предельные размеры обозначаются:
Для валов - d
Для отверстий - D
min
max
d
min
D
max

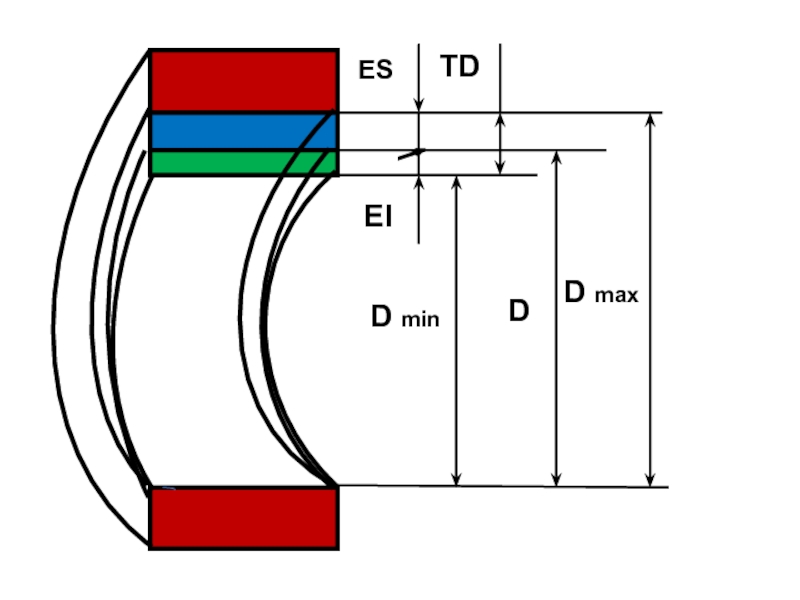

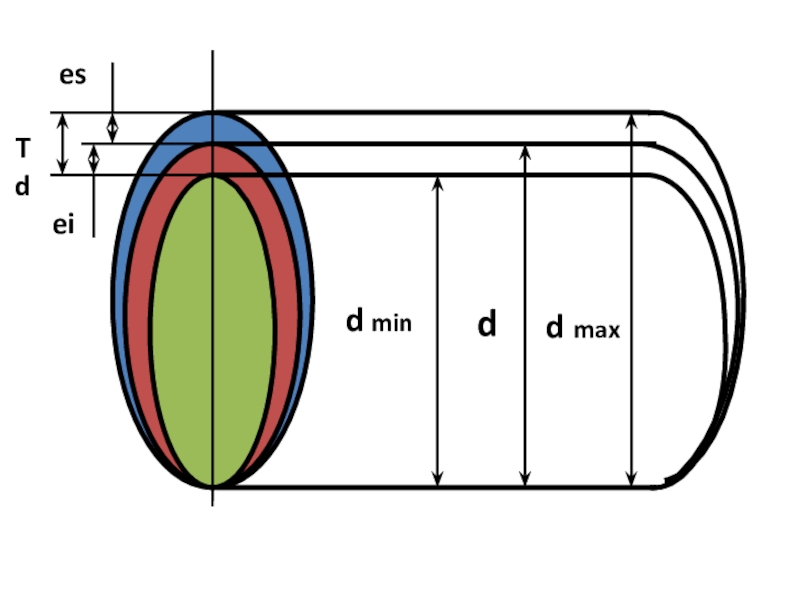

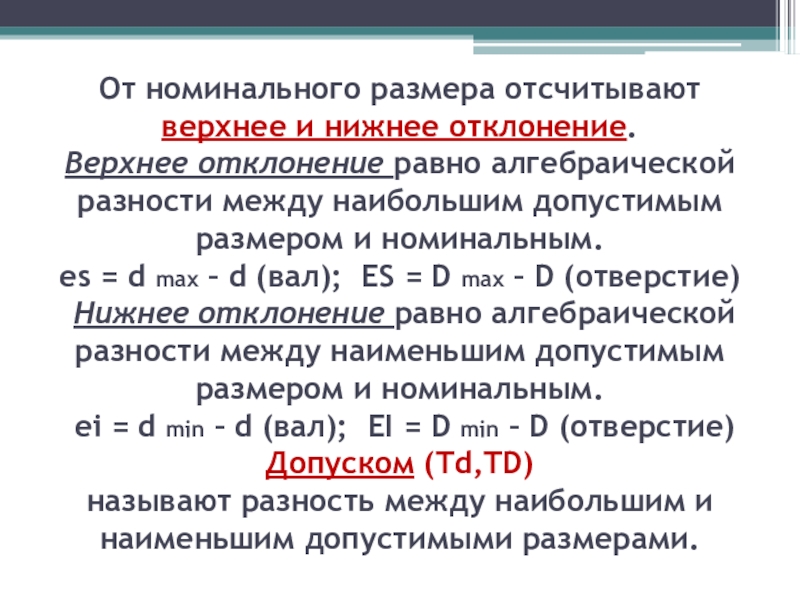

Слайд 9От номинального размера отсчитывают верхнее
и нижнее отклонение.
Верхнее отклонение равно алгебраической разности между наибольшим допустимым размером и номинальным.
еs = d max – d (вал); ES = D max – D (отверстие)
Нижнее отклонение равно алгебраической разности между наименьшим допустимым размером и номинальным.
еi = d min – d (вал); EI = D min – D (отверстие)
Допуском (Td,TD) называют разность между наибольшим и наименьшим допустимыми размерами.
Слайд 10В разных технических устройствах, используемые соединения (посадка) вала и отверстия могут
быть подвижными (с зазором) и неподвижными (с натягом).
Чтобы соединение было подвижным, нужно, чтобы диаметр отверстия в пределах допуска всегда был больше диаметра вала.
Чтобы соединение было неподвижным, нужно, чтобы диаметр отверстия всегда был меньше диаметра вала.

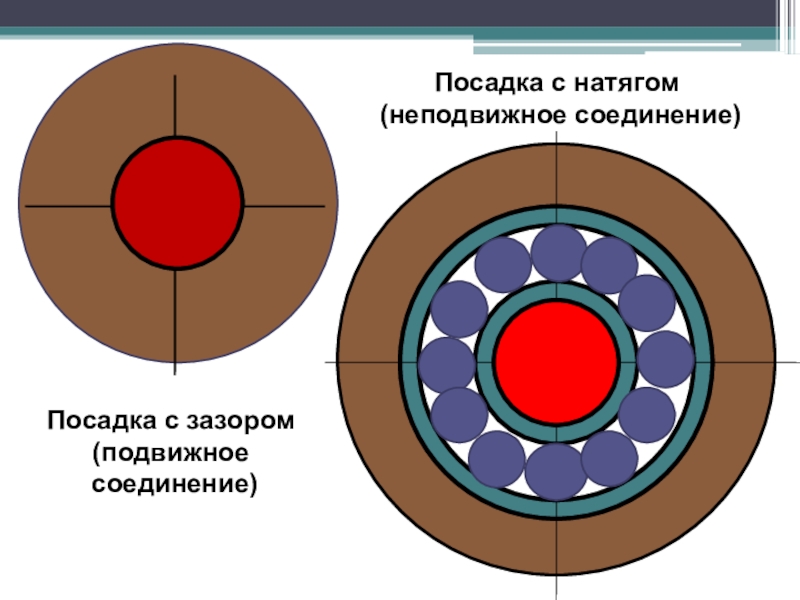

Слайд 11
Посадка с натягом
(неподвижное соединение)
Посадка с зазором
(подвижное
соединение)

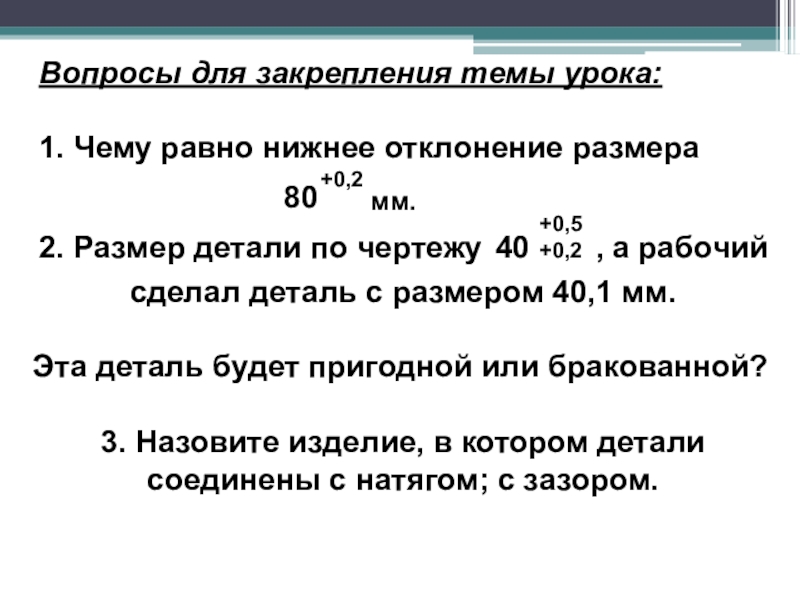

Слайд 12Вопросы для закрепления темы урока:
1. Чему равно нижнее отклонение размера
+0,2
мм.
80
2. Размер
детали по чертежу
40
+0,5
+0,2
, а рабочий
сделал деталь с размером 40,1 мм.
Эта деталь будет пригодной или бракованной?
3. Назовите изделие, в котором детали
соединены с натягом; с зазором.

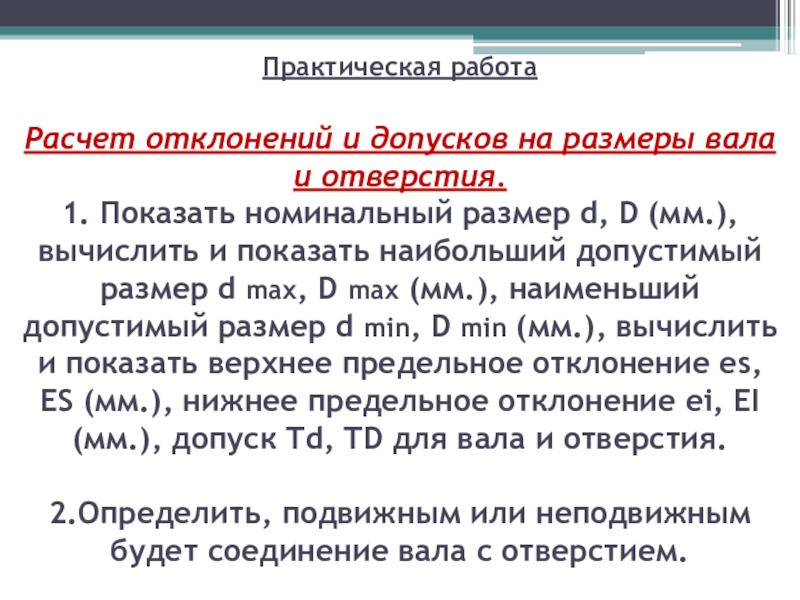

Слайд 13Практическая работа
Расчет отклонений и допусков на размеры вала и отверстия.
1. Показать
номинальный размер d, D (мм.), вычислить и показать наибольший допустимый размер d max, D max (мм.), наименьший допустимый размер d min, D min (мм.), вычислить и показать верхнее предельное отклонение es, ES (мм.), нижнее предельное отклонение ei, EI (мм.), допуск Td, TD для вала и отверстия.
2.Определить, подвижным или неподвижным будет соединение вала с отверстием.
Слайд 14
О 80
- 0,1
- 0,2
о 80
+ 0,3
+ 0,1
Карточка №1

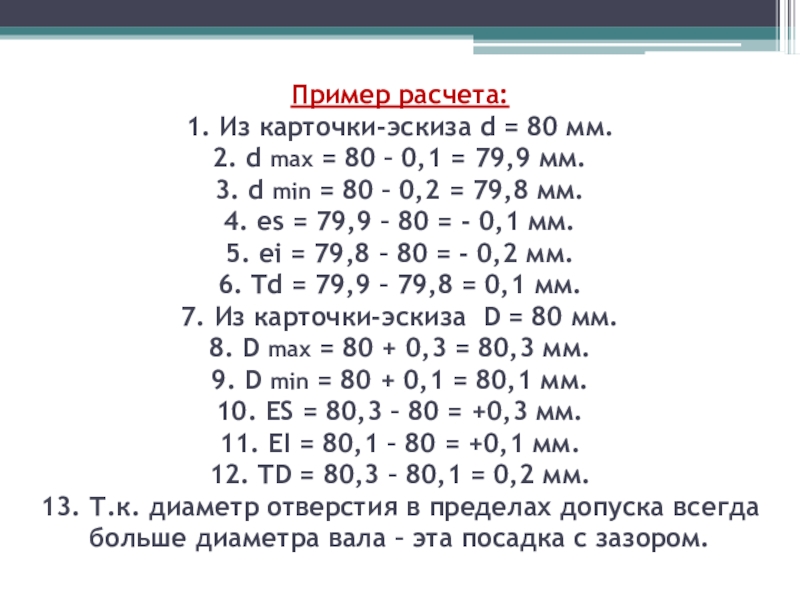

Слайд 15Пример расчета:
1. Из карточки-эскиза d = 80 мм.
2. d max =
80 – 0,1 = 79,9 мм.
3. d min = 80 – 0,2 = 79,8 мм.
4. es = 79,9 – 80 = - 0,1 мм.
5. ei = 79,8 – 80 = - 0,2 мм.
6. Td = 79,9 – 79,8 = 0,1 мм.
7. Из карточки-эскиза D = 80 мм.
8. D max = 80 + 0,3 = 80,3 мм.
9. D min = 80 + 0,1 = 80,1 мм.
10. ES = 80,3 – 80 = +0,3 мм.
11. EI = 80,1 – 80 = +0,1 мм.
12. TD = 80,3 – 80,1 = 0,2 мм.
13. Т.к. диаметр отверстия в пределах допуска всегда больше диаметра вала – эта посадка с зазором.
