Презентация, доклад на тему Организация поверхностного стока

Красивый сад, место, где по-настоящему отдыхает душа – цель любого владельца загородного участка. Но просевший и разрушающийся фундамент, загнивающие растения, постоянная слякоть весной и осенью – не самая вдохновляющая картина. Чтобы создать в таких условиях радующий глаз ландшафт, на участке потребуется устройство дренажной системы.
Ливневая канализация предназначена для отвода талых и дождевых вод с участка в водоемы, коллекторы или придорожные кюветы.
Система ливневой канализации включает в себя:
ливневые каналы (желоба, лотки);
дождеприемные колодцы;
смотровые колодцы;
фильтры;
канализационные трубы;
коллекторы.

и неглубокое залегание грунтовых вод превращает дренажные системы для большинства садовых участков средней полосы в насущную необходимость.
Дренажная система участка представляет собой достаточно сложное инженерное сооружение, состоящее из открытых желобов или скрытых заглубленных труб, называемых дренами, а лишняя влага стекает в водосборный колодец. В случае, если невозможно организовать отток воды естественным образом, система дополняется насосом.
Выбор в пользу того или иного варианта осуществляется в зависимости от следующих характеристик: количества влаги, расположения водоносного слоя и влияния дренажной системы на эстетическую привлекательность участка. Открытая дренажная система участка стоит несколько дешевле закрытой, но может справиться только с небольшим количеством воды. Кроме того, открытый дренаж, как правило, не подходит для отвода влаги от фундамента дома.

дренажная система на дачном участке, сможет только специалист. При осмотре местности специалисты учитывают и уровень залегания грунтовых вод, и состав почвы, и даже рельеф участка. Но существуют и косвенные признаки, хорошо заметные и владельцу участка. Вот некоторые из них:
Растительность. Видовой состав растений может послужить достаточно точным индикатором увлажненности почвы. Тростник, осока, рогоз, сабельник, ситник, ива, ольха и мхи, произрастающие в затененных низинах, позволяют с большой долей уверенности определить, что требуется дренажная система участка.
Состояние растений. Об излишней увлажненности почвы также свидетельствует образование гнили или плесени, выпревание и порча газона (в том числе экопарковки), поверхностное, из-за дефицита воздуха в почве, расположение корневой системы кустарников и деревьев.
Застой воды. Дренажная система участка необходима, если в период дождей и таяния снега вода собирается в лужи, а весенний паводок приводит к подтоплению подвала.

влажности иногда может потребоваться устройство дренажной системы. Такая ситуация иногда возникает вследствие обустройства территории: мощеные дорожки, различные строения и некоторые другие элементы ландшафтного дизайна могут нарушить естественный сток воды, но еще на этапе планирования, неприятных последствий вполне можно избежать

помощи труб или дренажных слоев. При этом в системе дренажа не должно накапливаться никаких почвенных частиц;
дренажный трубопровод — система труб соединенных между собой фитингами, которая предназначена для отведения воды;
дренажный слой — это слой материалов пропускающих воду, состоящий из инфильтрационного и фильтрационного слоев;
фильтрационный слой — задерживает частицы почвы, предотвращает накопление ила;
инфильтрационный слой — это слой, использующийся для водоотвода из зоны почвенного соприкосновения;
разделяющий слой — это водонепроницаемый слой из специального материала, располагающийся между плитой фундамента и дренажной системой;
ступенчатый фильтр — это слой дренажа, состоящий из нескольких различных слоев, имеющих свое значение степени водопроницаемости.

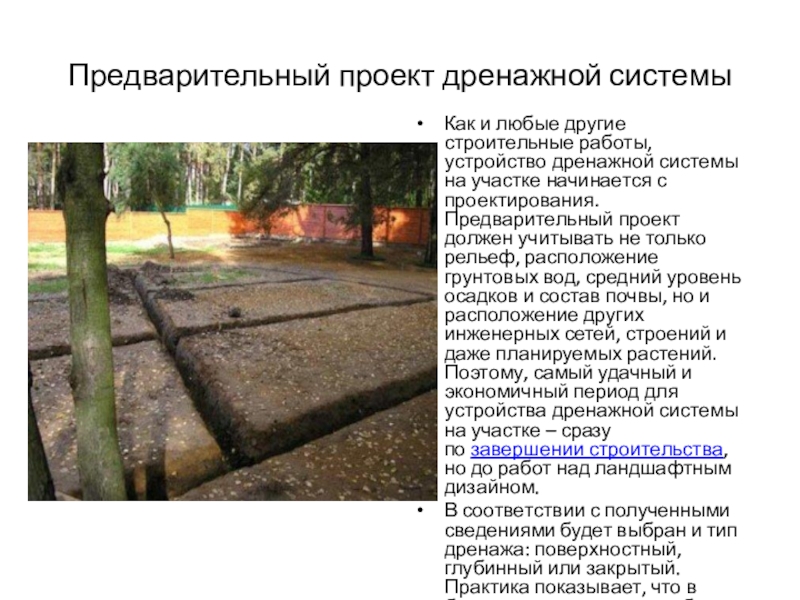

системы на участке начинается с проектирования. Предварительный проект должен учитывать не только рельеф, расположение грунтовых вод, средний уровень осадков и состав почвы, но и расположение других инженерных сетей, строений и даже планируемых растений. Поэтому, самый удачный и экономичный период для устройства дренажной системы на участке – сразу по завершении строительства, но до работ над ландшафтным дизайном.
В соответствии с полученными сведениями будет выбран и тип дренажа: поверхностный, глубинный или закрытый. Практика показывает, что в большинстве случаев требуется комплексное решение вопроса водоотведения

и его физико-механические свойства;
планировку участка;
специфику климата местности;
наличие водоемов;
источники питания и режим подземных вод;
характер защищаемого объекта;
существующие сооружения.

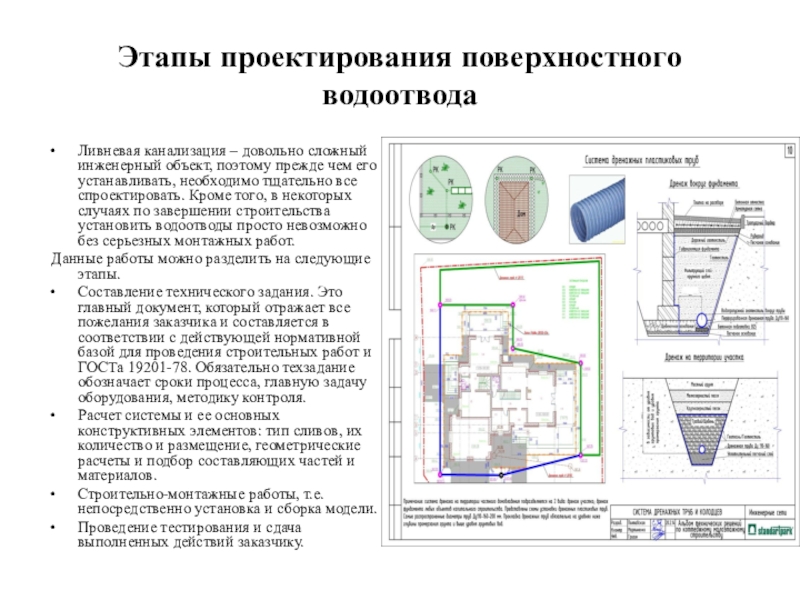

прежде чем его устанавливать, необходимо тщательно все спроектировать. Кроме того, в некоторых случаях по завершении строительства установить водоотводы просто невозможно без серьезных монтажных работ.
Данные работы можно разделить на следующие этапы.
Составление технического задания. Это главный документ, который отражает все пожелания заказчика и составляется в соответствии с действующей нормативной базой для проведения строительных работ и ГОСТа 19201-78. Обязательно техзадание обозначает сроки процесса, главную задачу оборудования, методику контроля.
Расчет системы и ее основных конструктивных элементов: тип сливов, их количество и размещение, геометрические расчеты и подбор составляющих частей и материалов.
Строительно-монтажные работы, т.е. непосредственно установка и сборка модели.
Проведение тестирования и сдача выполненных действий заказчику.

сметную документацию.
Необходимая документация и исходные данные для проектирования поверхностных водоотводов
Существуют общепринятые строительные нормы и правила, согласно которых и осуществляется проектирование и монтаж водоотводов. Основной документ в этой области строительства – СНиП 2.04.03-85. Исключительно только в соответствии с данными правилами и происходит как первичная установка, так и, в случае необходимости, реконструкция такой системы.
Также перед началом проектированиия специалистам необходимо изучить исходную документацию по участку, на котором будут выполняться работы. Таковой может быть:
чертеж участка с топографической съемкой;
схематический генеральный план с нанесенными объектами капитального строительства;
вертикальная планировка территории.
Кроме того, проектирующие организации изучают и учитывают еще ряд других существенных факторов, таких как рельеф и вид поверхности, тип грунта, его плотность, способность впитывать влагу, глубину подземных вод, уровень атмосферных осадков на протяжении определенного времени и так далее
.

дренаж. Она позволяет отводить большое количество воды с поверхностного слоя почвы во время таяния снега или в период дождей.
Поверхностная система может быть линейной и точечной. Данная технология достаточно проста и вполне может выполняться своими руками.
При точечной организации используются дождеприемники, устанавливающиеся в местах, где накапливается наибольшее количество воды во время осадков и таяния. Дождеприемники обычно ставятся:
в тех местах, где есть водосточные трубы;
в низменных местах участка;
в местах установления на участке водопроводных кранов.

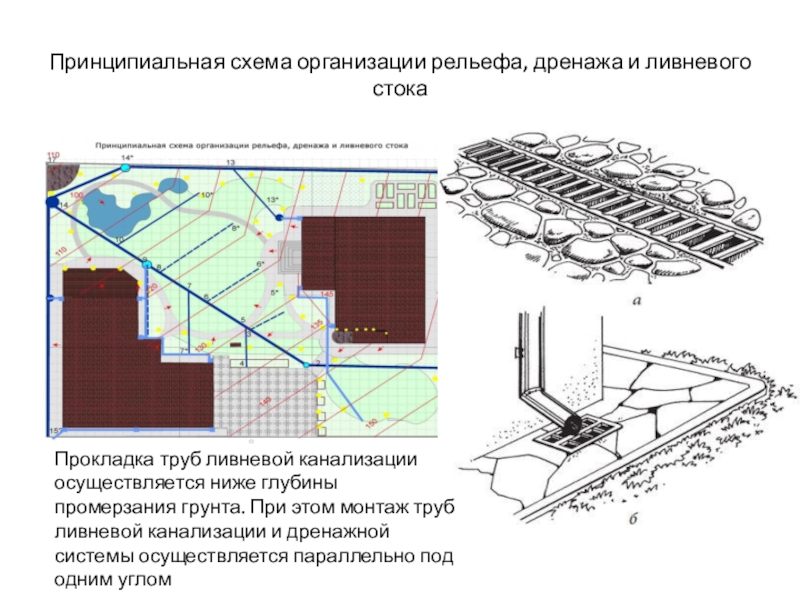

осуществляется ниже глубины промерзания грунта. При этом монтаж труб ливневой канализации и дренажной системы осуществляется параллельно под одним углом

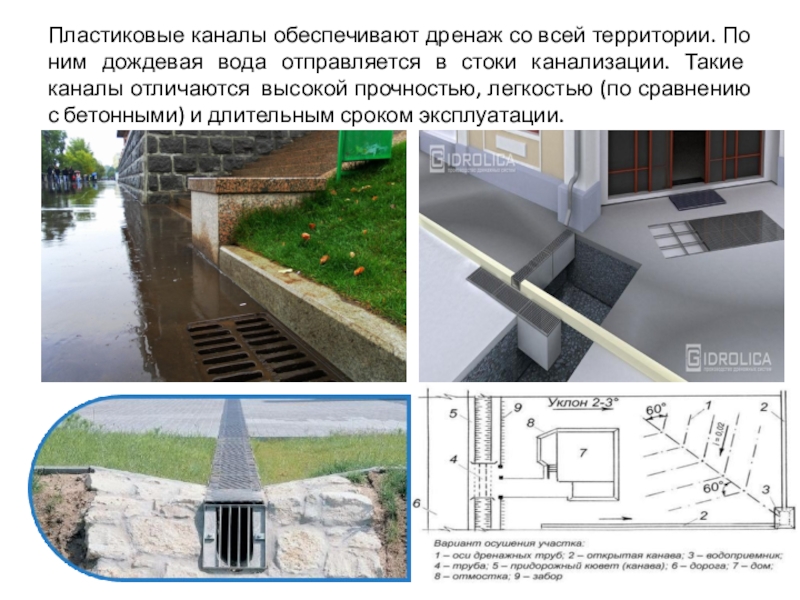

отправляется в стоки канализации. Такие каналы отличаются  высокой прочностью, легкостью (по сравнению с бетонными) и длительным сроком эксплуатации.

асбестоцемента или пластика, фитинги;
гаечные ключи, ножницы для резки труб;
фильтрующий нетканный материал;
готовые или изготовленные смотровые колодцы;
дождеприемники (водосборный приемник), лотки, желоба, решетки, пескоуловители;
гравий, песок;
уровень;
штыковая и совковая лопата;
перфоратор электрический или пневматический;
тачка, ведра;
железная или деревянная трамбовка;
средства индивидуальной защиты.

водоотвода компании SYSTEM GROUP
Они легко монтируются, хорошо вписываются в местный ландшафт.
Для отвода воды с территории – будет это талая или дождевая вода – обычно используют целую систему для водоотведения, которая состоит из нескольких элементов.
Их четкая последовательность и отлаженная работа способствует высокому качеству водоотведения с участка.
 Осуществляется по методу вибропрессования, за счет чего повышается прочность и износоустойчивость продукции.

засорения. Их изготавливают стальными, оцинкованными, нержавеющими, чугунными, медными.  Дождеприемники собирают воду с кровли или участка. Используются как в ливневом, так и в точечном водоотведении. Сделанные из пластика высокой прочности, дождеприемники отлично отводят воду в канализацию и помогают сохранить фундамент дома. Пескоуловитель незаменим для системы поверхностного водоотвода, он защищает ее от засорения песком и листвой. Они изготавливаются из высокопрочного пластика, стойкого к нагрузкам, перепаду температур, воздействию химических веществ.
