Презентация, доклад на тему Облицовка поверхностей керамическими, глазурованными плитками на растворе

Содержание

ВведениеОблицевать - значит, придать невыразительным строительным конструкциям неповторимое, умное и красивое лицо, наделить жизнью помещение которое еще совсем недавно казалось каким-то безжизненным и непривлекательным. Куншин Александр

Слайд 1Выполнила преподаватель спец дисциплин: Чуланова С.И.
Клинцовский филиал ГАПОУ «БТЭиР имени

Героя Советского Союза М.А. Афанасьева»


Облицовка поверхностей керамическими, глазурованными плитками на растворе

Выполнила преподаватель спец дисциплин: Чуланова С.И. Клинцовский филиал ГАПОУ «БТЭиР имени Героя Советского Союза М.А. Афанасьева»Облицовка поверхностей

Слайд 2Введение
Облицевать - значит, придать невыразительным строительным конструкциям неповторимое, умное и красивое

лицо, наделить жизнью помещение которое еще совсем недавно казалось каким-то безжизненным и непривлекательным.

Куншин Александр

ВведениеОблицевать - значит, придать невыразительным строительным конструкциям неповторимое, умное и красивое лицо, наделить жизнью помещение которое еще

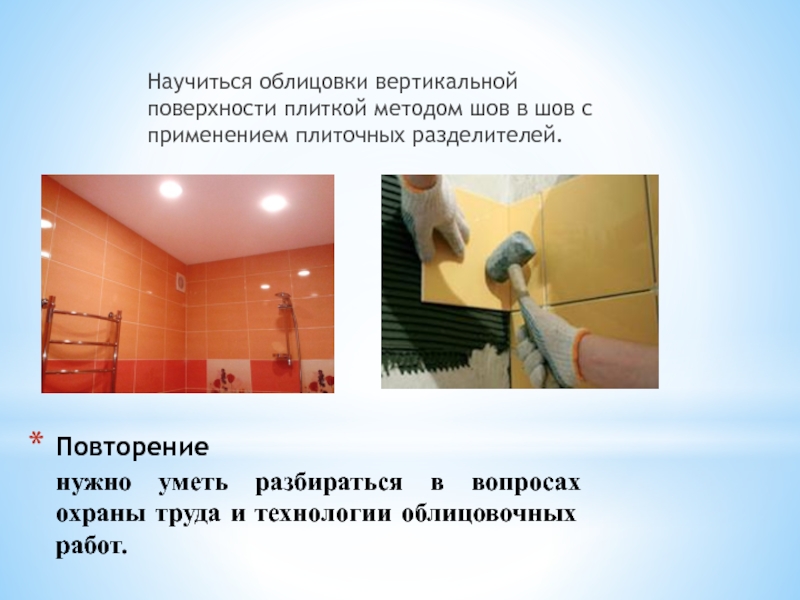

Слайд 3Повторение нужно уметь разбираться в вопросах охраны труда и технологии облицовочных работ.
Научиться

облицовки вертикальной поверхности плиткой методом шов в шов с применением плиточных разделителей.

:
Повторение нужно уметь разбираться в вопросах охраны труда и технологии облицовочных работ.Научиться облицовки вертикальной поверхности плиткой методом

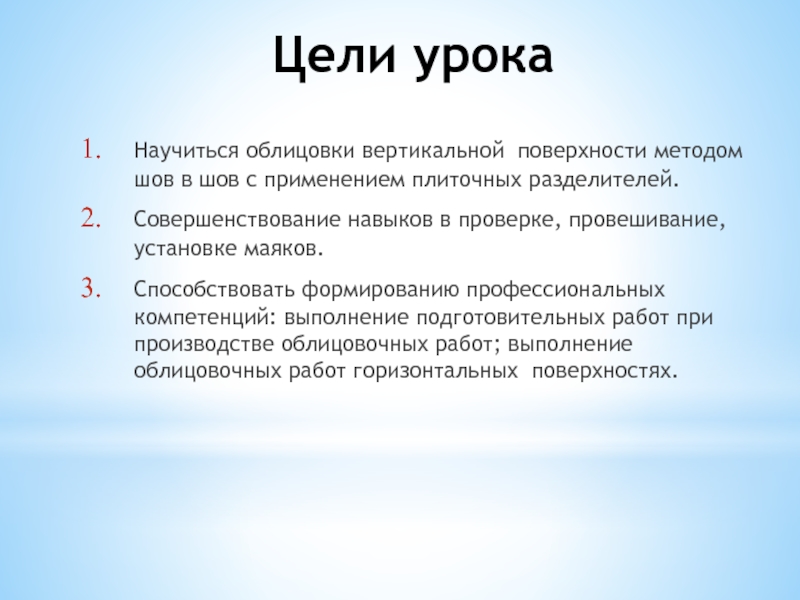

Слайд 4Цели урока
Научиться облицовки вертикальной поверхности методом шов в шов с применением

плиточных разделителей.
Совершенствование навыков в проверке, провешивание, установке маяков.
Способствовать формированию профессиональных компетенций: выполнение подготовительных работ при производстве облицовочных работ; выполнение облицовочных работ горизонтальных поверхностях.

Цели урокаНаучиться облицовки вертикальной поверхности методом шов в шов с применением плиточных разделителей.Совершенствование навыков в проверке, провешивание,

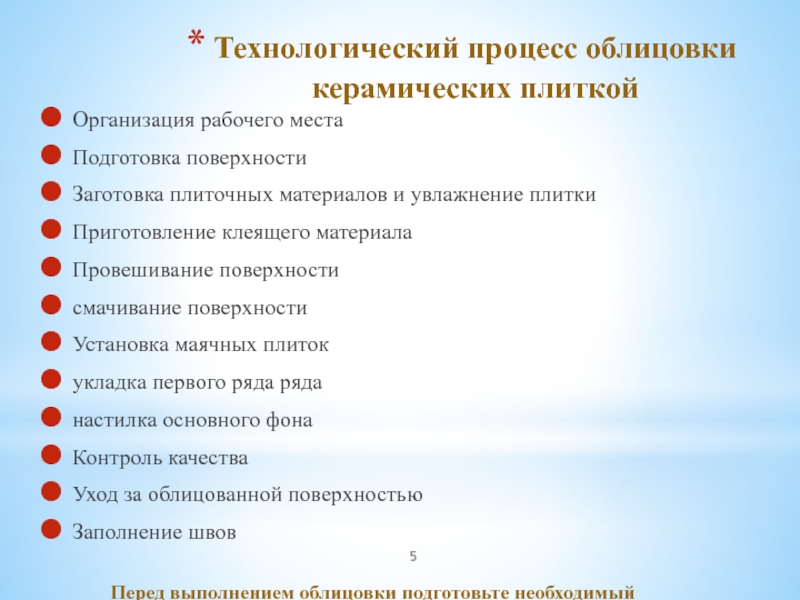

Слайд 5Технологический процесс облицовки керамических плиткой
Организация рабочего места
Подготовка поверхности
Заготовка плиточных материалов и

увлажнение плитки
Приготовление клеящего материала
Провешивание поверхности
смачивание поверхности
Установка маячных плиток
укладка первого ряда ряда
настилка основного фона
Контроль качества
Уход за облицованной поверхностью
Заполнение швов

Перед выполнением облицовки подготовьте необходимый инструмент и проверьте его качество
Технологический процесс облицовки керамических плиткойОрганизация рабочего местаПодготовка поверхностиЗаготовка плиточных материалов и увлажнение плиткиПриготовление клеящего материалаПровешивание поверхностисмачивание поверхности

Слайд 6

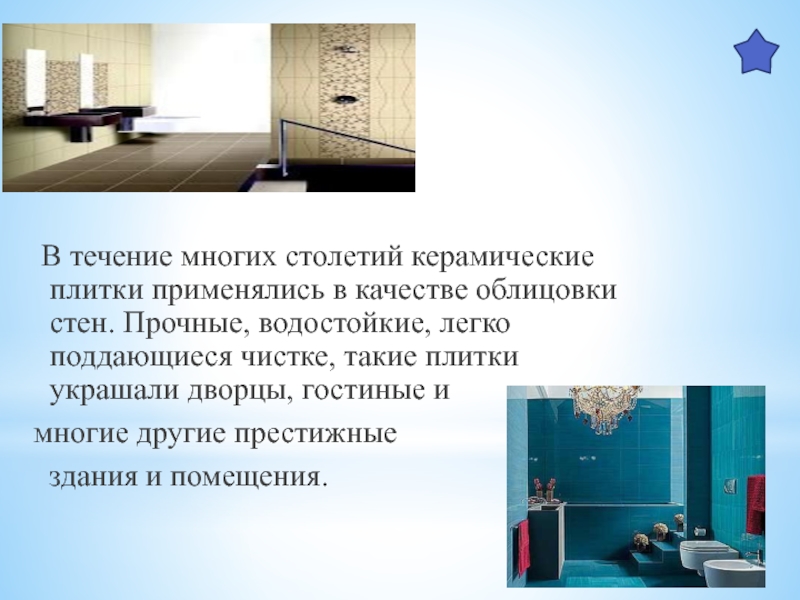

 В течение многих столетий керамические плитки применялись в качестве облицовки стен.

Прочные, водостойкие, легко поддающиеся чистке, такие плитки украшали дворцы, гостиные и
многие другие престижные
здания и помещения.
  В течение многих столетий керамические плитки применялись в качестве облицовки стен. Прочные, водостойкие, легко поддающиеся чистке, такие

Слайд 7

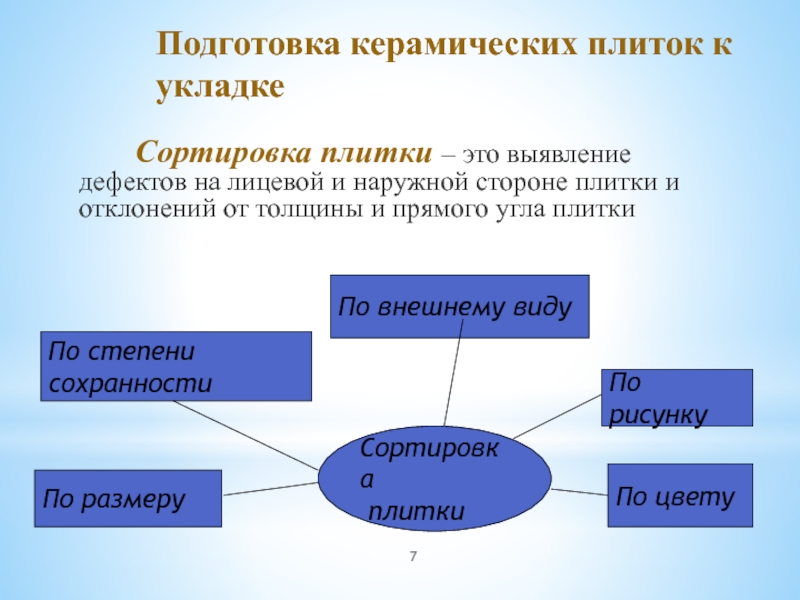

Сортировка плитки – это выявление дефектов на лицевой

и наружной стороне плитки и отклонений от толщины и прямого угла плитки

Сортировка
плитки

По цвету

По рисунку

По внешнему виду

По степени
сохранности

По размеру

Подготовка керамических плиток к укладке

Сортировка плитки – это выявление дефектов на лицевой и наружной стороне плитки и отклонений

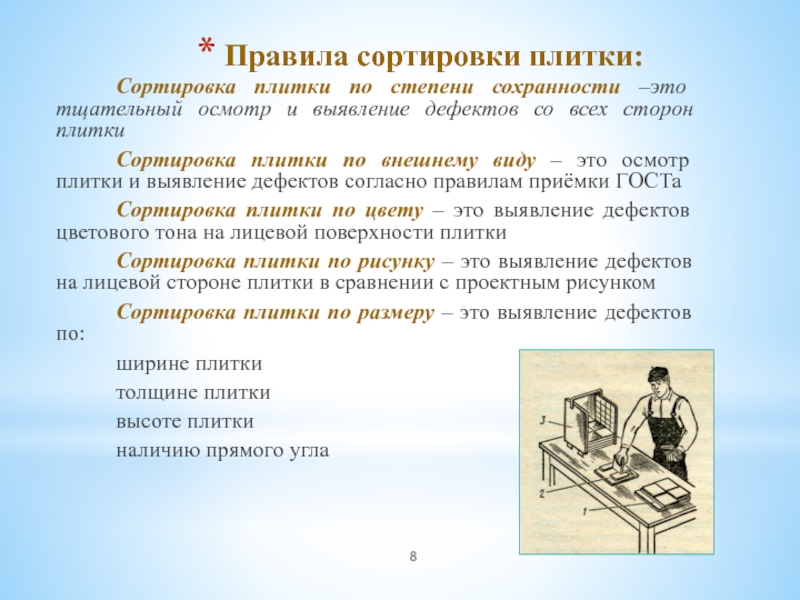

Слайд 8Правила сортировки плитки:
Сортировка плитки по степени сохранности –это

тщательный осмотр и выявление дефектов со всех сторон плитки
Сортировка плитки по внешнему виду – это осмотр плитки и выявление дефектов согласно правилам приёмки ГОСТа
Сортировка плитки по цвету – это выявление дефектов цветового тона на лицевой поверхности плитки
Сортировка плитки по рисунку – это выявление дефектов на лицевой стороне плитки в сравнении с проектным рисунком
Сортировка плитки по размеру – это выявление дефектов по:
ширине плитки
толщине плитки
высоте плитки
наличию прямого угла
Правила сортировки плитки:   		Сортировка плитки по степени сохранности –это тщательный осмотр и выявление дефектов со

Слайд 9Резка плитки

Резка  плитки

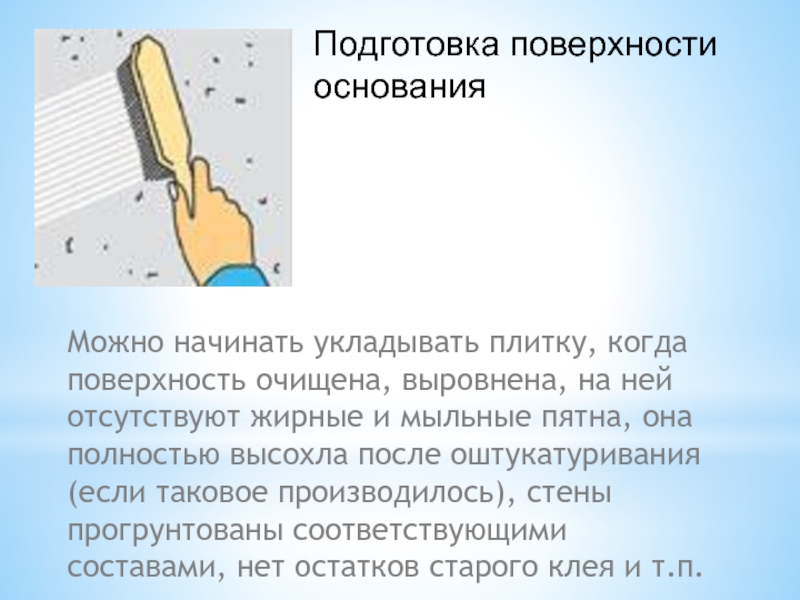

Слайд 10Подготовка поверхности основания
Можно начинать укладывать плитку, когда поверхность очищена, выровнена,

на ней отсутствуют жирные и мыльные пятна, она полностью высохла после оштукатуривания (если таковое производилось), стены прогрунтованы соответствующими составами, нет остатков старого клея и т.п.
Подготовка поверхности основания Можно начинать укладывать плитку, когда поверхность очищена, выровнена, на ней отсутствуют жирные и мыльные

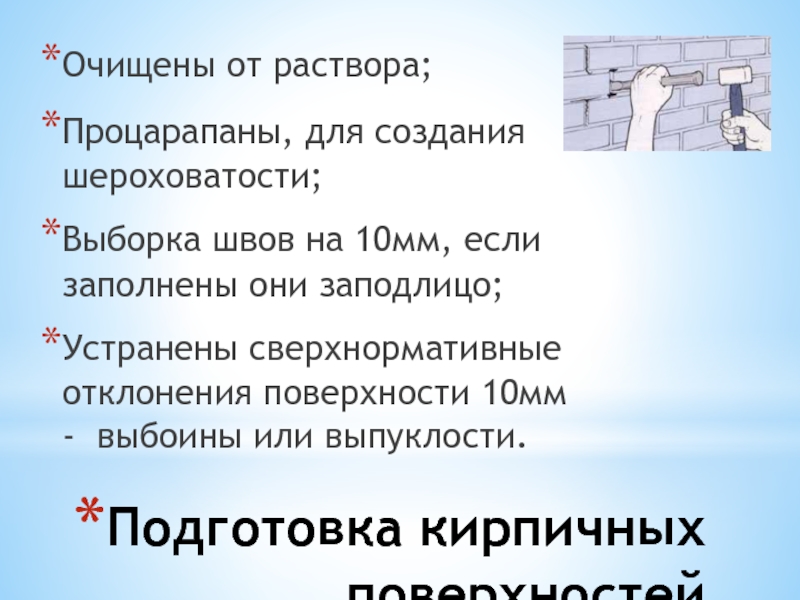

Слайд 11Подготовка кирпичных поверхностей
Очищены от раствора;
Процарапаны, для создания шероховатости;
Выборка швов на 10мм,

если заполнены они заподлицо;
Устранены сверхнормативные отклонения поверхности 10мм - выбоины или выпуклости.
Подготовка кирпичных поверхностейОчищены от раствора;Процарапаны, для создания шероховатости;Выборка швов на 10мм, если заполнены они заподлицо;Устранены сверхнормативные отклонения

Слайд 12Поверхности, на которые укладывается плитка:
· Оштукатуренное основание - если оно новое,

то должно полностью высохнуть; если старое и было покрыто краской, то ее необходимо хорошо поцарапать, чтобы обеспечить хорошее сцепление с клеем.
· Гипсокартоновые листы (ГКЛ) - должен быть прикреплен на твердое основание, которое не подвергается деформации. Желательно, чтобы гипсокартон был водостойкий, в первую очередь это касается ванных комнат.
· Бетонное основание.
· Основание, уже покрытое плиткой. На старую плитку также можно наклеить новую при условии, если первая отлично держится на стене. Кроме того, в этом случае не рекомендуется экономить на клее для плитки, т.к. нужна специальная смесь, способная приклеить плитку на плитку.
· Окрашенное основание должно быть хорошо поцарапано для улучшения адгезии (сцепления).

Поверхности, на которые укладывается плитка: · Оштукатуренное основание - если оно новое, то должно полностью высохнуть; если

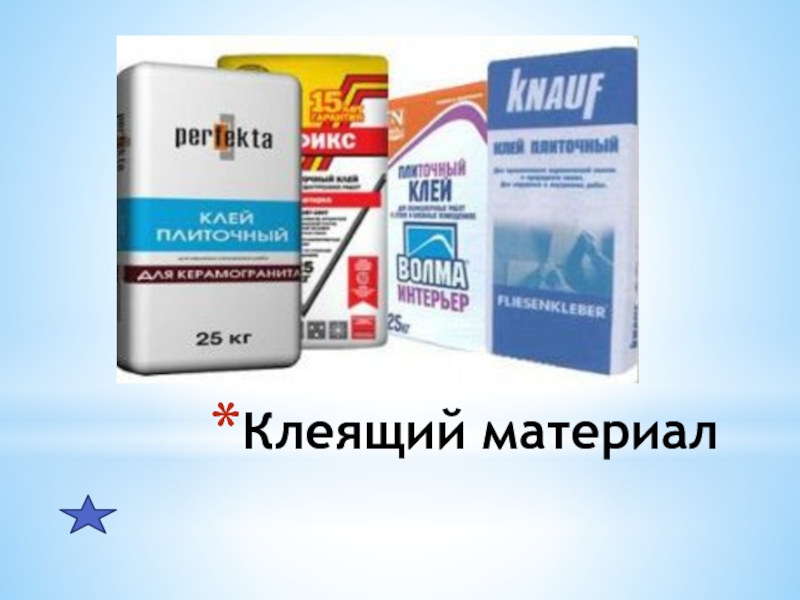

Слайд 13Клеящий материал

Клеящий материал

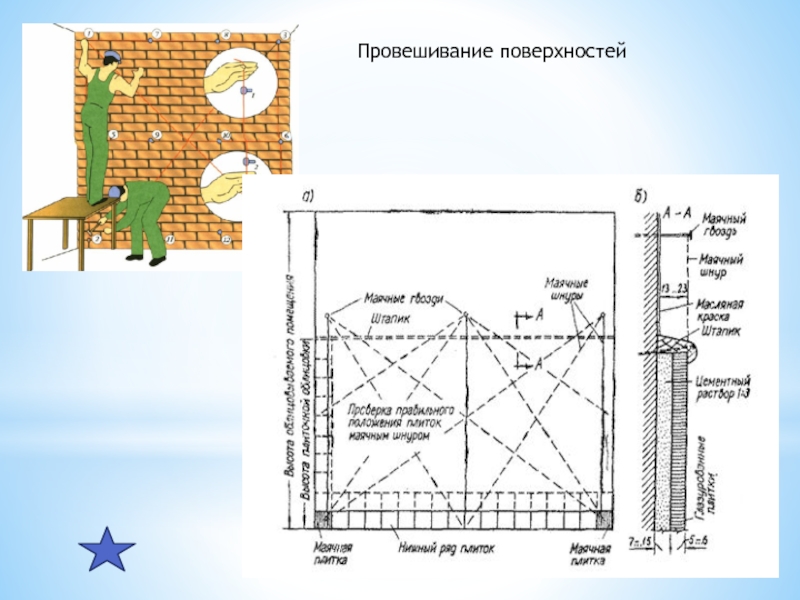

Слайд 16Провешивание поверхностей

Провешивание поверхностей

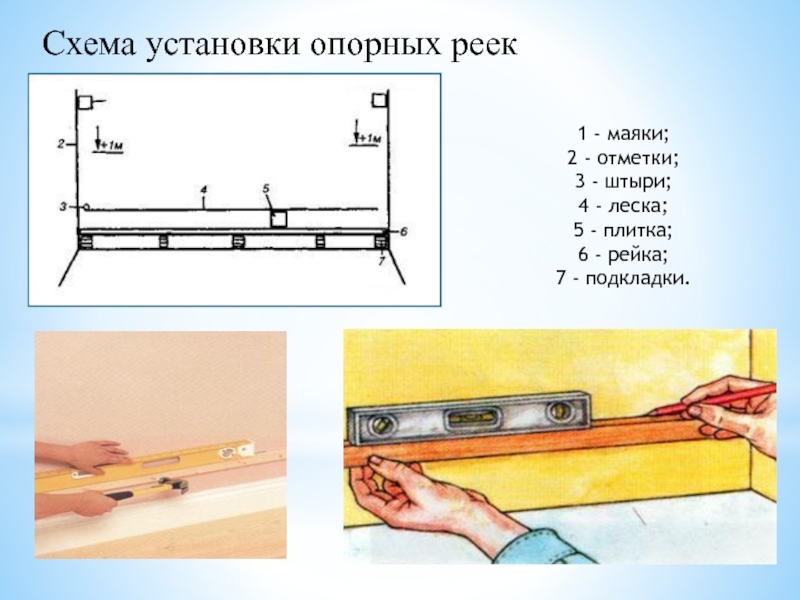

Слайд 17Схема установки опорных реек
1 - маяки; 2 - отметки; 3 - штыри; 4 -

леска; 5 - плитка; 6 - рейка; 7 - подкладки.
Схема установки опорных реек1 - маяки; 2 - отметки; 3 - штыри; 4 - леска; 5 -

Слайд 18Нанесение строительного раствора на облицовочные плитки
1 - правильное 2 - неправильное


3-площадь соприкосновения облицовочной плитки
Нанесение строительного раствора на облицовочные плитки1 - правильное 2 - неправильное 3-площадь соприкосновения облицовочной плитки

Слайд 19Установка маячных плиток

Установка маячных плиток

Слайд 21Оценка качества облицовки
Качества облицовочных работ – это контроль за выполнением

технических требований при облицовке различных поверхностей плитками и выявление дефектов, приводящих к браку в работе

отклонение поверхности облицовки от вертикали
отклонение поверхности облицовки от горизонтали
правильность расположения и заполнения швов
неодинаковая толщина и ширина швов
неровности поверхности
несовпадение рисунка из плиток
отбитые углы, плешины, пузыри на поверхности
наплывы раствора на облицованной поверхности
провесы между смежными плитками

Оценка качества облицовки	 	Качества облицовочных работ – это контроль за выполнением технических требований при облицовке различных поверхностей

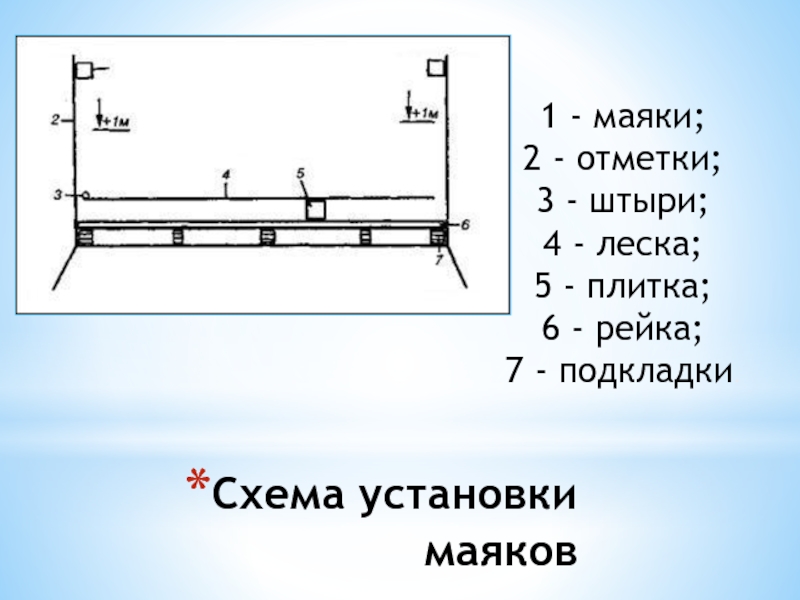

Слайд 24Схема установки маяков

1 - маяки; 2 - отметки; 3 - штыри; 4 - леска; 5

- плитка; 6 - рейка; 7 - подкладки.
Схема установки маяков1 - маяки; 2 - отметки; 3 - штыри; 4 - леска; 5 - плитка;

Слайд 25Укладка плиток
Увлажнение тыльной поверхности раствором
Разравнивание раствора лопаткой;
Установка плитки


Осаждение плитки

Первый ряд укладывается от центра к краям

Укладка плитокУвлажнение тыльной поверхности раствором Разравнивание раствора лопаткой; Установка плитки Осаждение плитки Первый ряд укладывается от центра

Слайд 26Укладка плиток
. Излишки раствора срезают мастерком (лопаткой), следы раствора на плитке

удаляют до затвердевания. При образовании пустот между поверхностью и плиткой их заполняют раствором.
Укладка плиток. Излишки раствора срезают мастерком (лопаткой), следы раствора на плитке удаляют до затвердевания. При образовании пустот

Слайд 27По окончании выполнения практического задания

убрать рабочее место
вымыть инструменты
убрать

инструменты на место

По окончании выполнения практического задания убрать рабочее место вымыть инструменты убрать инструменты на место

Слайд 28Спасибо за внимание

Спасибо за внимание
