Презентация, доклад на тему Нарезание внутренней и наружной резьбы

самостоятельности обучающихся.
Воспитательная: воспитание коллективизма, дружбы, товарищества.

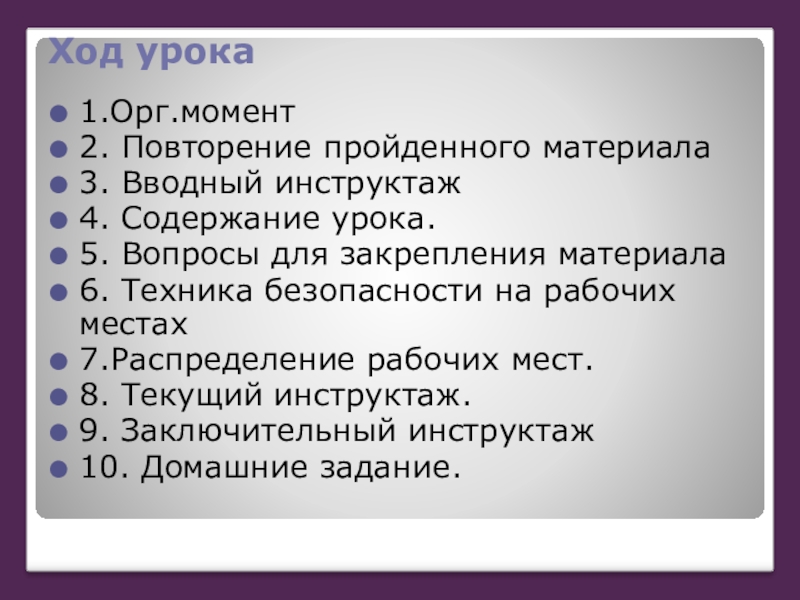

закрепления материала
6. Техника безопасности на рабочих местах
7.Распределение рабочих мест.
8. Текущий инструктаж.
9. Заключительный инструктаж
10. Домашние задание.

такое твердосплавленное сверло?
5. Что такое комбинированное сверло?

Повторение

Повторение

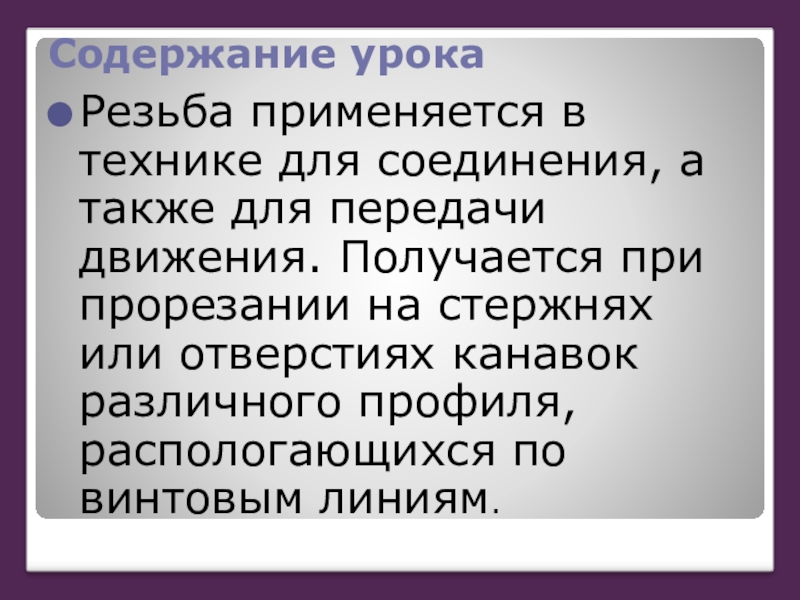

движения. Получается при прорезании на стержнях или отверстиях канавок различного профиля, распологающихся по винтовым линиям.

стержне или в отверстии.

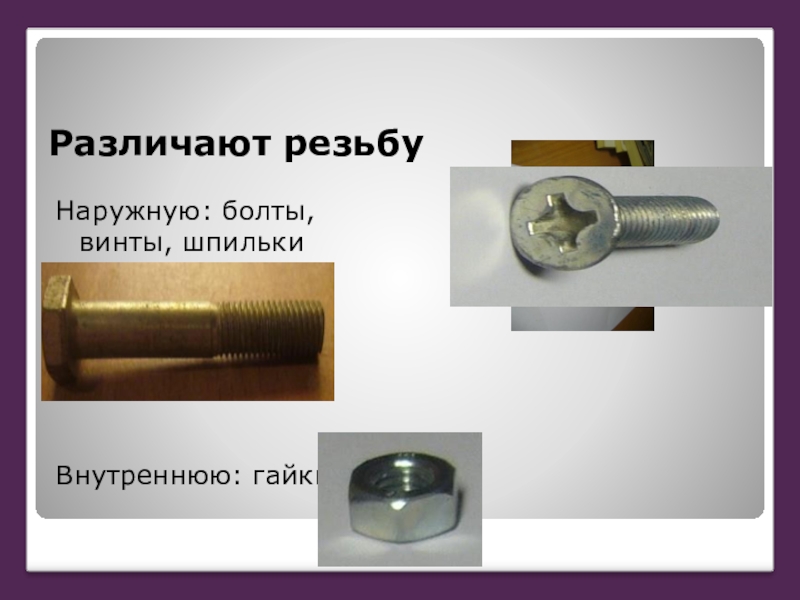

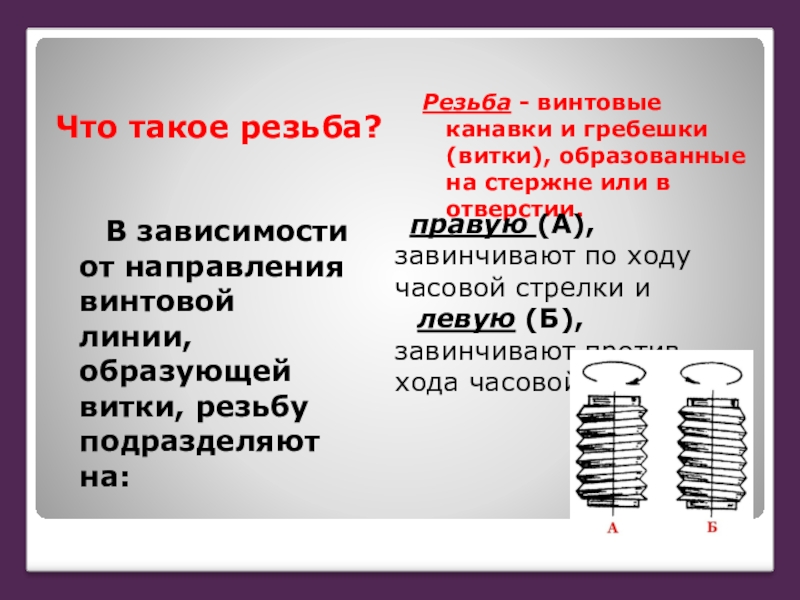

В зависимости от направления винтовой линии, образующей витки, резьбу подразделяют на:

правую (А), завинчивают по ходу часовой стрелки и
левую (Б), завинчивают против хода часовой стрелки.

Шаг резьбы – это расстояние между вершинами двух соседних витков.

Если элементы резьбы даются в миллиметрах, то такая резьба называется
метрической
В нашей стране метрическая резьба имеет наибольшее распространение.

трапецеидальную(б) прямоугольную(в) упорную(г) круглую(d)

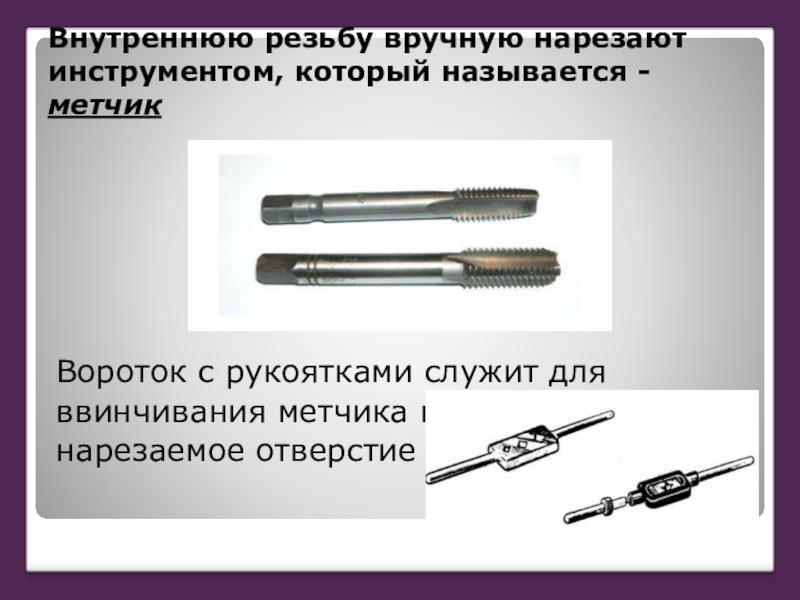

служит для
ввинчивания метчика в
нарезаемое отверстие

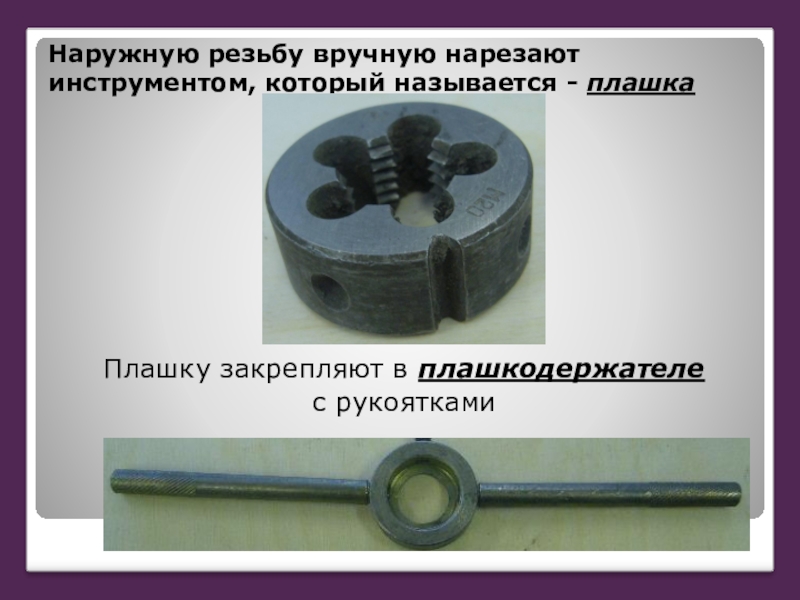

в плашкодержателе
с рукоятками

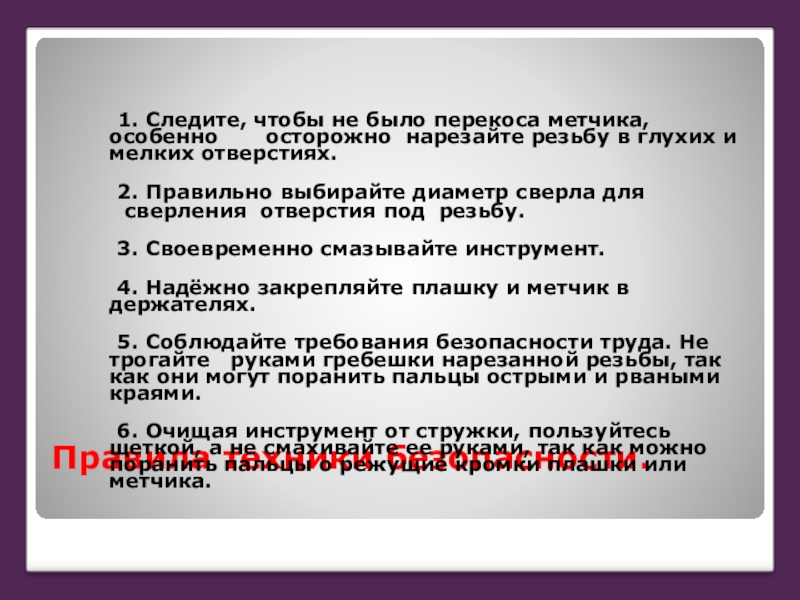

было перекоса метчика, особенно осторожно нарезайте резьбу в глухих и мелких отверстиях.

2. Правильно выбирайте диаметр сверла для
сверления отверстия под резьбу.

3. Своевременно смазывайте инструмент.

4. Надёжно закрепляйте плашку и метчик в держателях.

5. Соблюдайте требования безопасности труда. Не трогайте руками гребешки нарезанной резьбы, так как они могут поранить пальцы острыми и рваными краями.

6. Очищая инструмент от стружки, пользуйтесь щеткой, а не смахивайте ее руками, так как можно поранить пальцы о режущие кромки плашки или метчика.

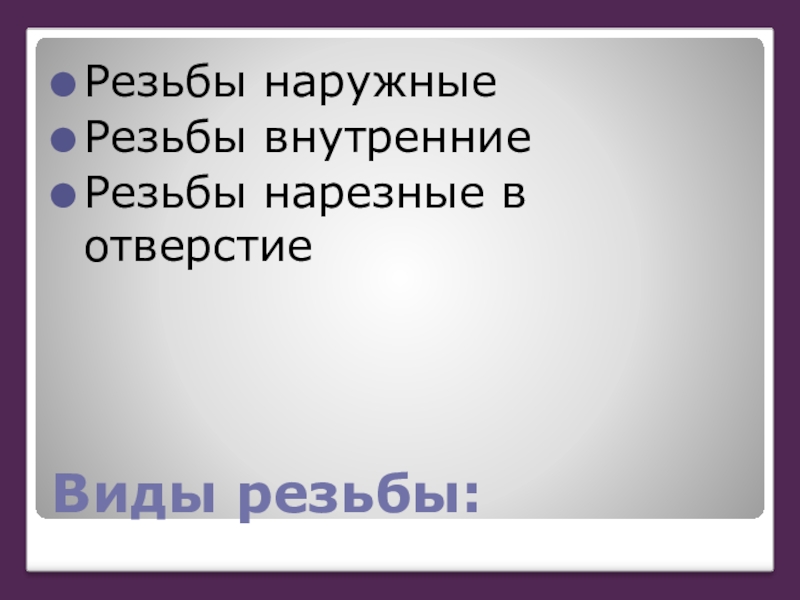

Какие виды резьбы вы знаете?
5. Что является основными элементами резьбы?
6. По профилю резьбы бывают?
7. При помощи чего нарезается внутренняя резьба?
8. Назовите основные виды метчиков?

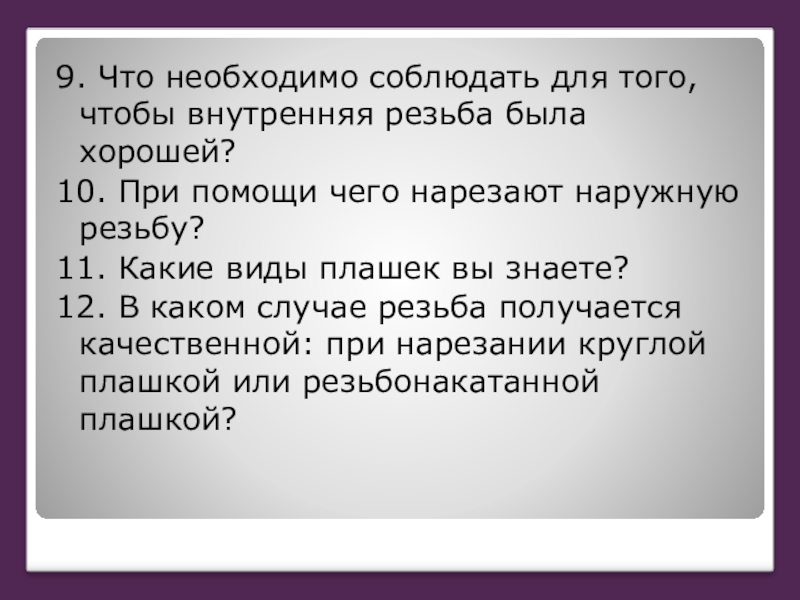

помощи чего нарезают наружную резьбу?
11. Какие виды плашек вы знаете?
12. В каком случае резьба получается качественной: при нарезании круглой плашкой или резьбонакатанной плашкой?

машинным маслом.
4.Просверлить отверстие заготовки насквозь.
5. Подобрать метчик в соответствии просверленной заготовки.
6. Надеть квадратный метчик на вороток, нажимая правой рукой на метчик вниз.
7. Левой рукой вращать вороток.
8. Один оборот вперед, и пол оборота назад.
9. Проверяем изделие, закручивая на шпильку.
10. Проконтролировать качество изготовленного изделия.

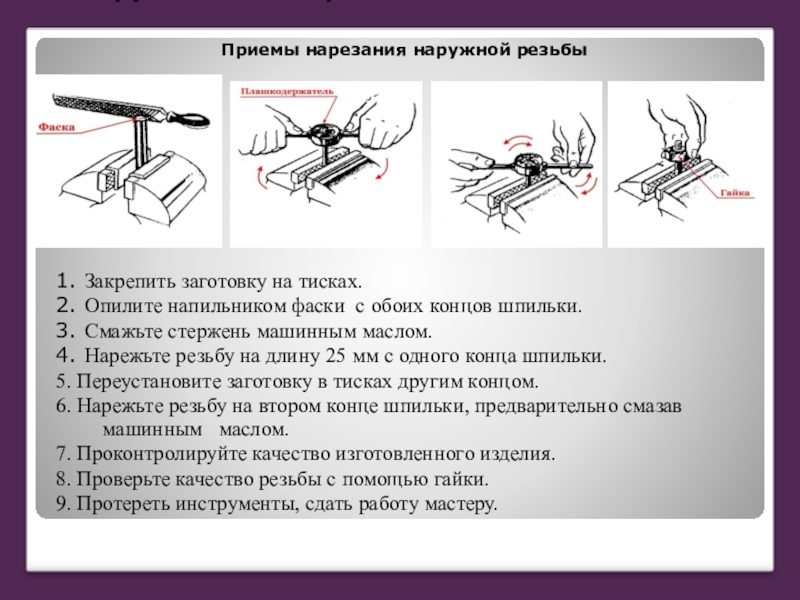

фаски с обоих концов шпильки.
3. Смажьте стержень машинным маслом.
4. Нарежьте резьбу на длину 25 мм с одного конца шпильки.
5. Переустановите заготовку в тисках другим концом.
6. Нарежьте резьбу на втором конце шпильки, предварительно смазав машинным маслом.
7. Проконтролируйте качество изготовленного изделия.
8. Проверьте качество резьбы с помощью гайки.
9. Протереть инструменты, сдать работу мастеру.

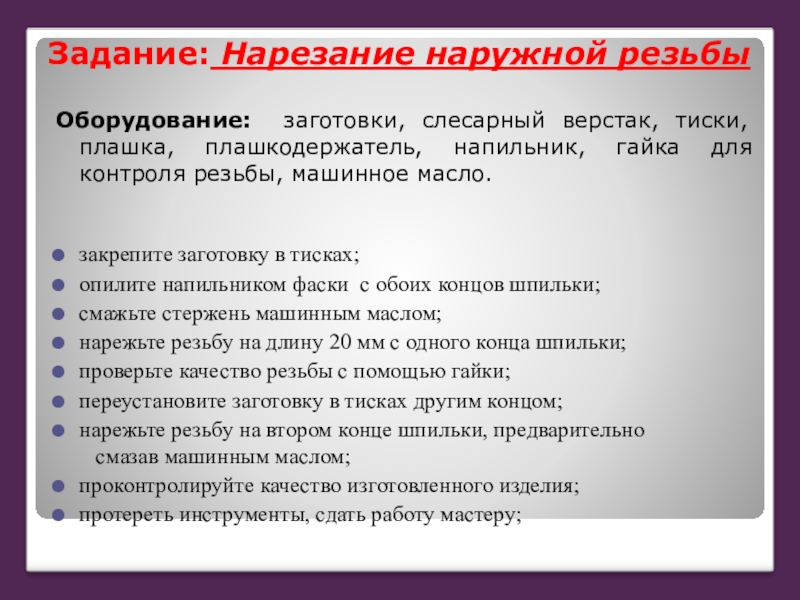

гайка для контроля резьбы, машинное масло.

закрепите заготовку в тисках;
опилите напильником фаски с обоих концов шпильки;
смажьте стержень машинным маслом;
нарежьте резьбу на длину 20 мм с одного конца шпильки;
проверьте качество резьбы с помощью гайки;
переустановите заготовку в тисках другим концом;
нарежьте резьбу на втором конце шпильки, предварительно смазав машинным маслом;
проконтролируйте качество изготовленного изделия;
протереть инструменты, сдать работу мастеру;

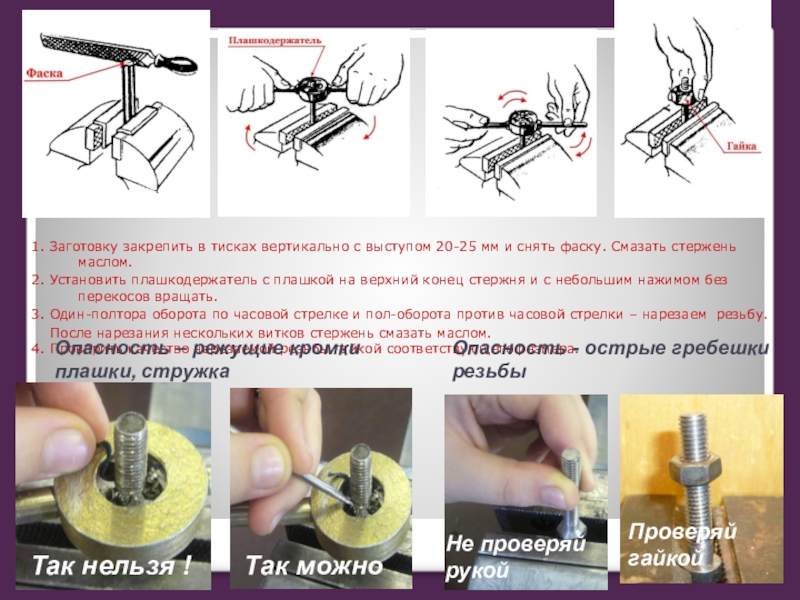

20-25 мм и снять фаску. Смазать стержень маслом.
2. Установить плашкодержатель с плашкой на верхний конец стержня и с небольшим нажимом без перекосов вращать.
3. Один-полтора оборота по часовой стрелке и пол-оборота против часовой стрелки – нарезаем резьбу.
После нарезания нескольких витков стержень смазать маслом.
4. Проверить качество нарезаемой резьбы гайкой соответствующего размера.

Опасность – режущие кромки плашки, стружка

Так нельзя !

Так можно

Опасность - острые гребешки резьбы

Не проверяй рукой

Проверяй гайкой
