Презентация, доклад на тему Нарезание наружной и внутренней резьбы в ручную ( 7 класс)

Содержание

1. Нарезание наружной и внутренней резьбы в ручную ( 7 класс)
2. Резьба - винтовые канавки и гребешки (витки),
3. Резьба имеет множество элементов. Наиболее важные из
4. Слайд 4

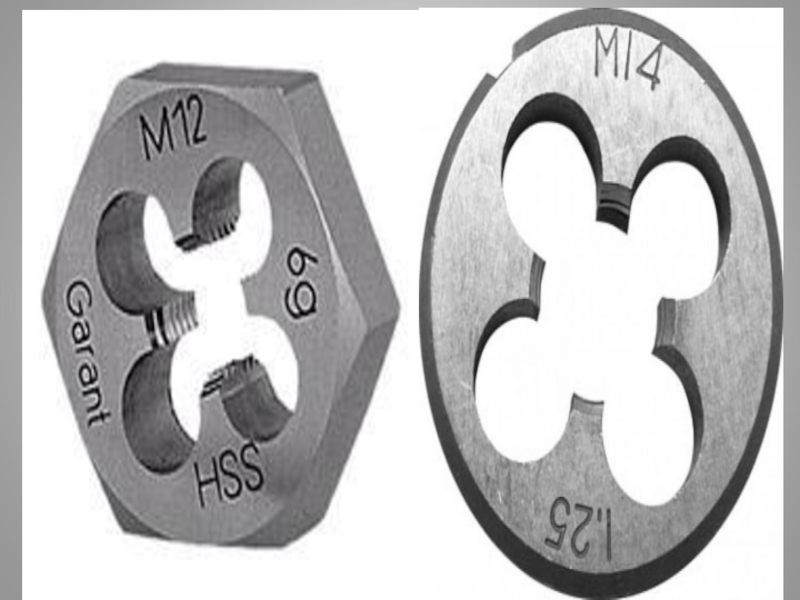

5. Инструменты и приспособления для нарезания наружной резьбы
6. ПЛАШКА –резьбонарезной инструментЗаборная частьКалибрующая частьСтружечная канавкаОтверстие для закрепления

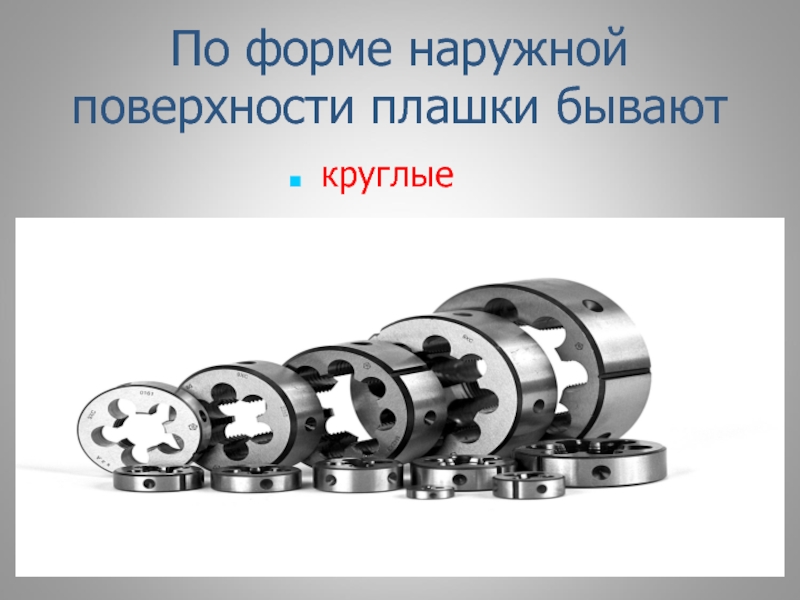

7. По форме наружной поверхности плашки бываюткруглые

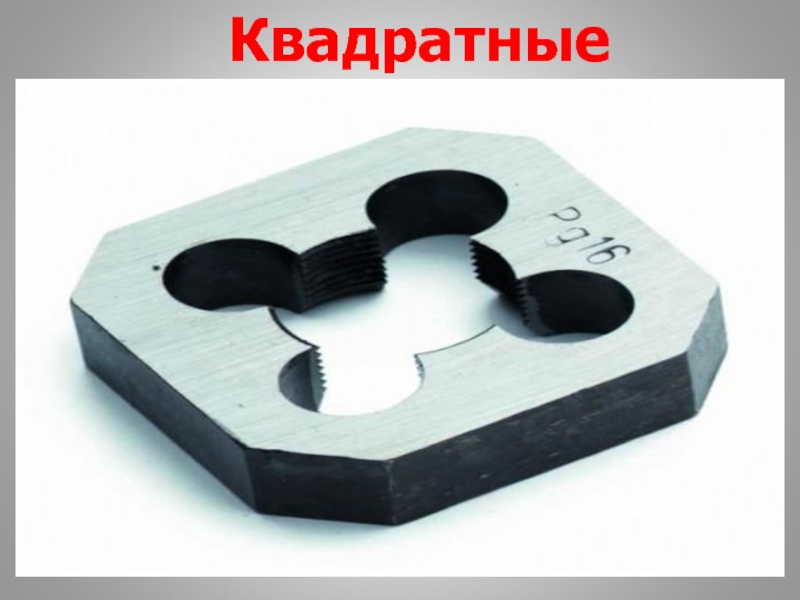

8. Квадратные

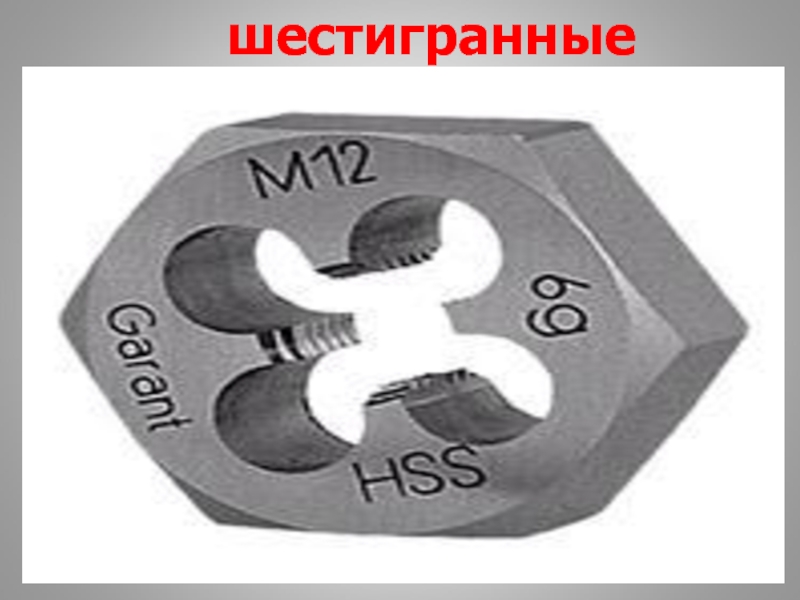

9. шестигранные

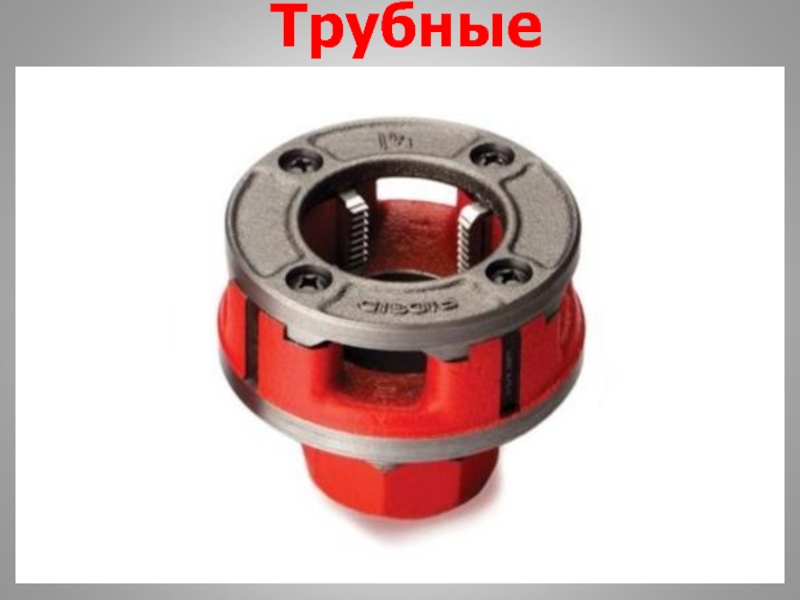

10. Трубные
11. Слайд 11
12. Таблица диаметров стержней для нарезании резьбы плашками

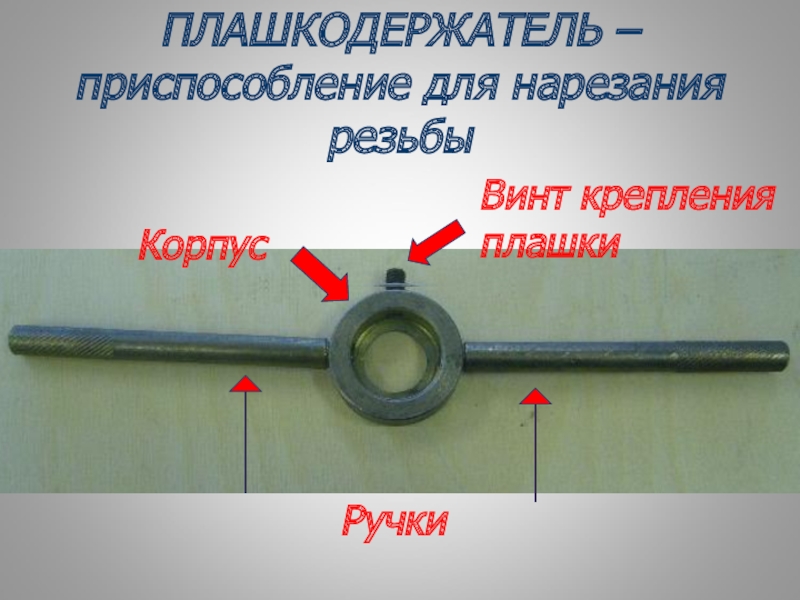

13. ПЛАШКОДЕРЖАТЕЛЬ – приспособление для нарезания резьбыКорпусРучки Винт крепления плашки

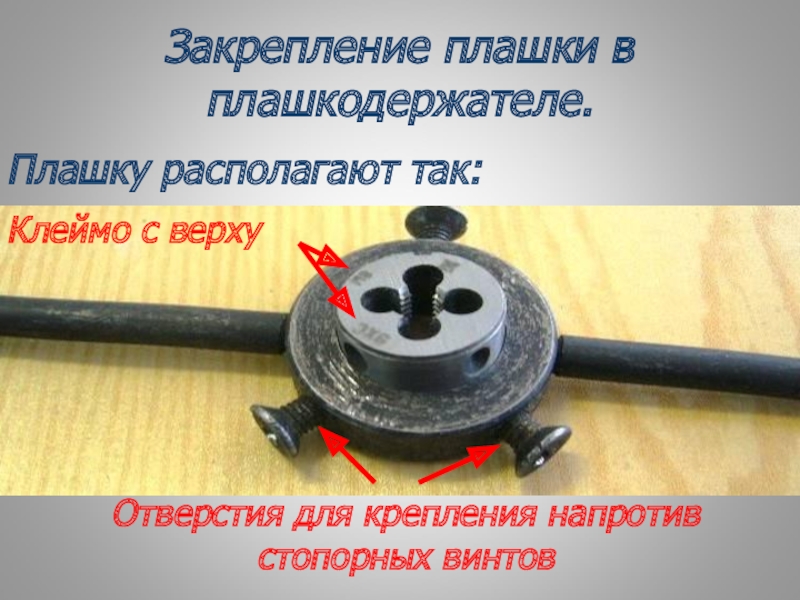

14. Закрепление плашки в плашкодержателе.Плашку располагают так:Клеймо с верхуОтверстия для крепления напротив стопорных винтов
15. Этапы нарезания резьбы на стержне.
16. Установить заготовку в тисках под прямым углом используя угольник.
17. Снять фаску фаска

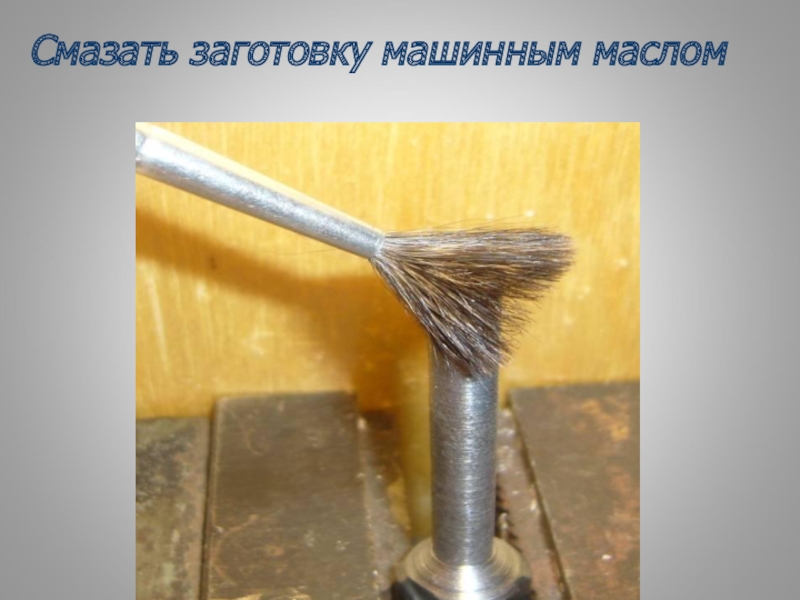

18. Смазать заготовку машинным маслом
19. Держать правильно инструмент Ось заготовкиОсь плашкодержателяПрямой угол

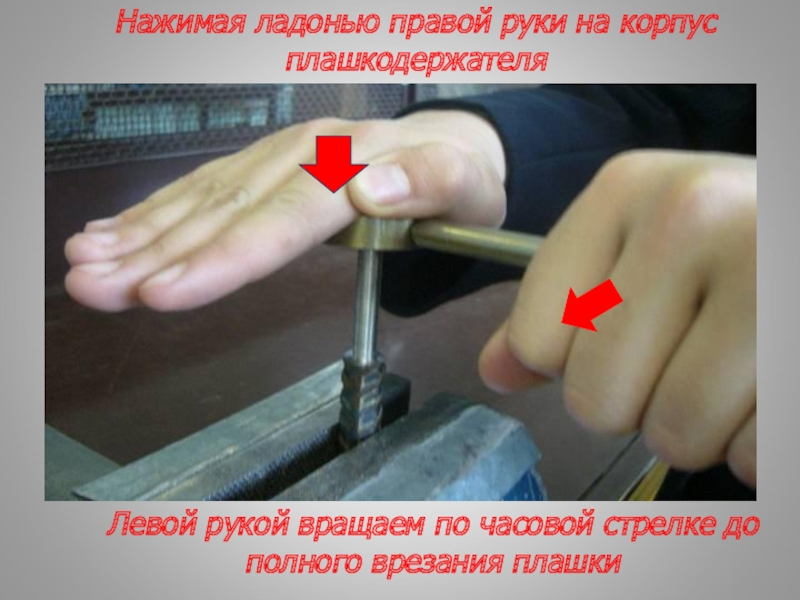

20. Нажимая ладонью правой руки на корпус плашкодержателяЛевой рукой вращаем по часовой стрелке до полного врезания плашки

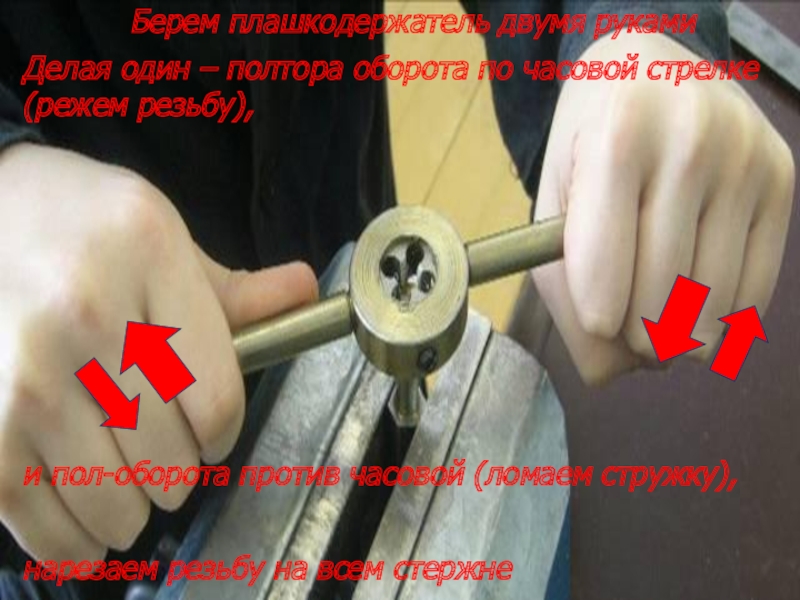

21. Берем плашкодержатель двумя руками Делая один –
22. Проверить качество нарезанной резьбы гайкой соответствующего размера
23. Правила техники безопасности при нарезании резьбы

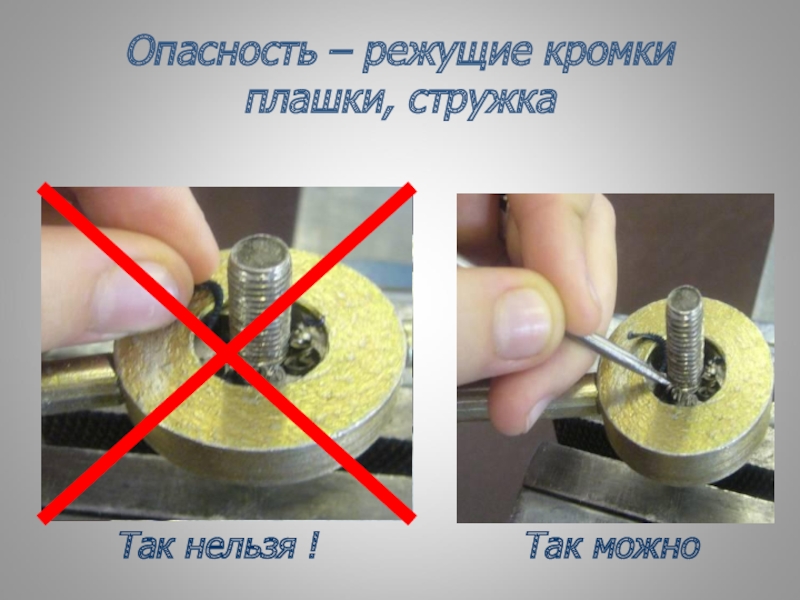

24. Опасность – режущие кромки плашки, стружкаТак нельзя !Так можно

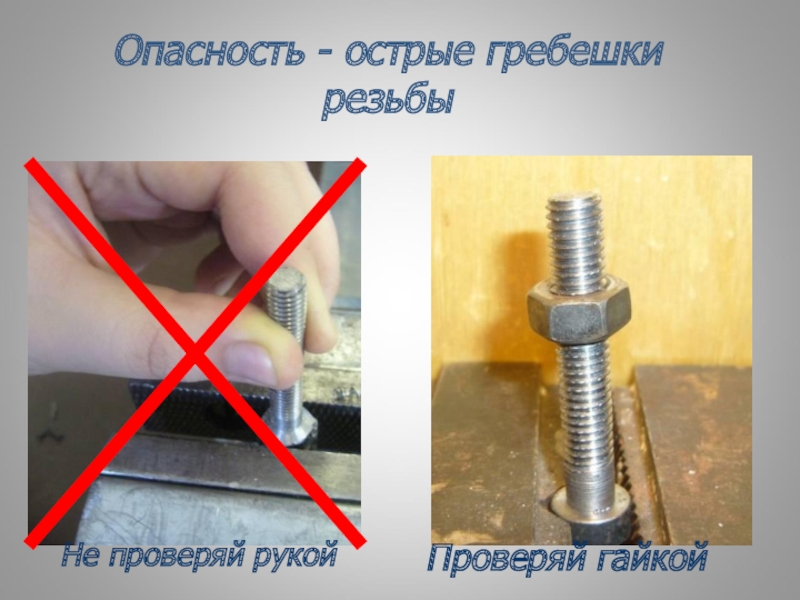

25. Опасность - острые гребешки резьбыНе проверяй рукойПроверяй гайкой
26. Закрепление нового материала

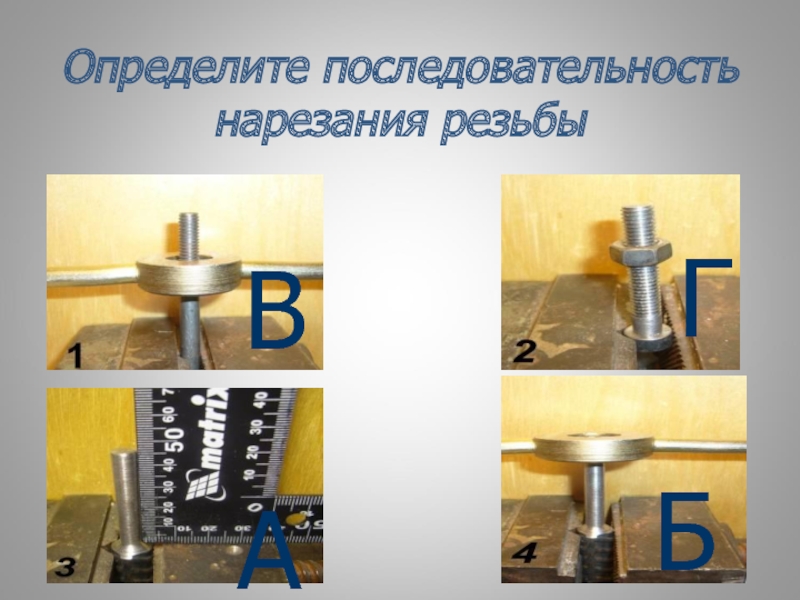

27. Определите последовательность нарезания резьбыАБВГ

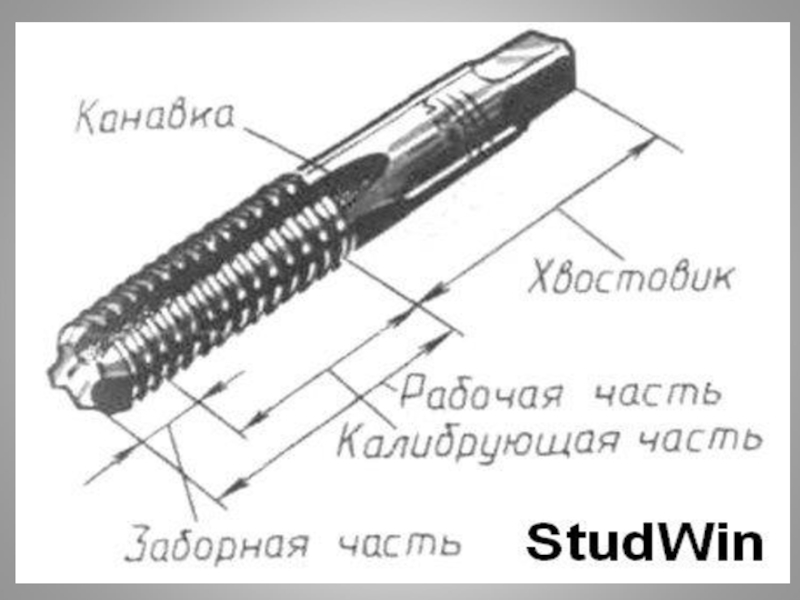

28. Инструменты и приспособления для нарезания внутренней резьбы

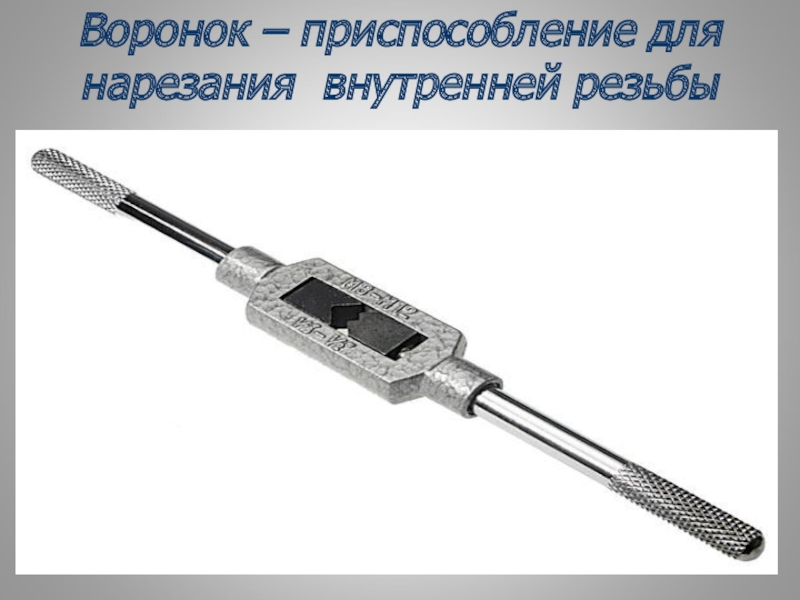

29. Воронок – приспособление для нарезания внутренней резьбы
30. Слайд 30
31. Слайд 31
32. Этапы нарезания внутренней резьбы

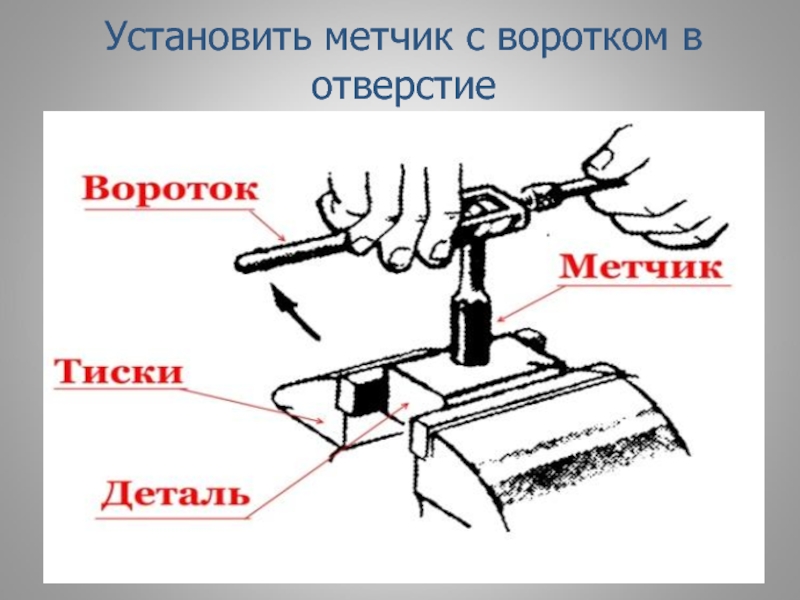

33. Установить метчик с воротком в отверстие
34. Проверить положение метчика угольником

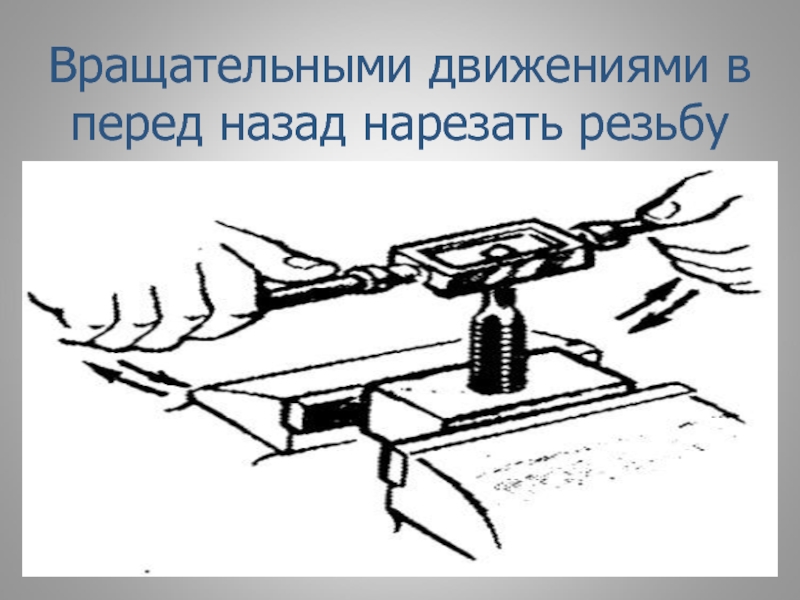

35. Вращательными движениями в перед назад нарезать резьбу

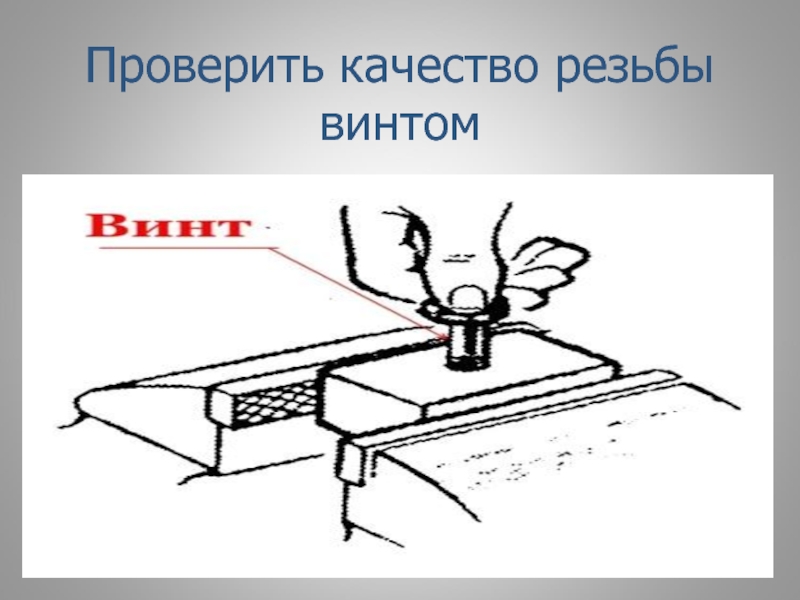

36. Проверить качество резьбы винтом

Резьба - винтовые канавки и гребешки (витки), образованные на стержне или в отверстии. В зависимости от направления винтовой линии, образующей витки, резьбу подразделяют на правую (А) и левую (Б).Различают наружную и внутреннюю резьбы. Наружная резьба -

Главная
Технология
Нарезание наружной и внутренней резьбы в ручную ( 7 класс)

Слайд 1 Тема: Нарезание наружной и внутренней резьбы в ручную

Слайд 2Резьба - винтовые канавки и гребешки (витки), образованные на стержне или

в отверстии.

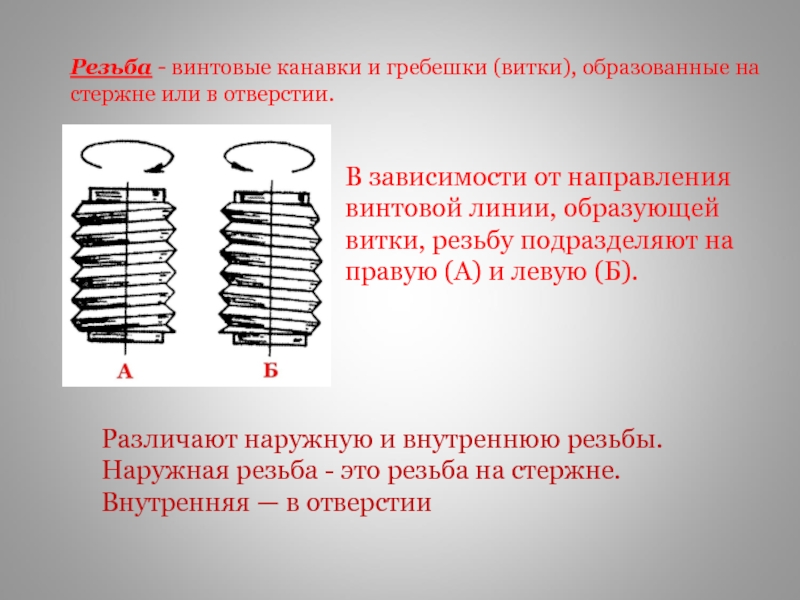

В зависимости от направления винтовой линии, образующей витки, резьбу подразделяют на правую (А) и левую (Б).

Различают наружную и внутреннюю резьбы.
Наружная резьба - это резьба на стержне.
Внутренняя — в отверстии

Резьба - винтовые канавки и гребешки (витки), образованные на стержне или в отверстии. В зависимости от направления

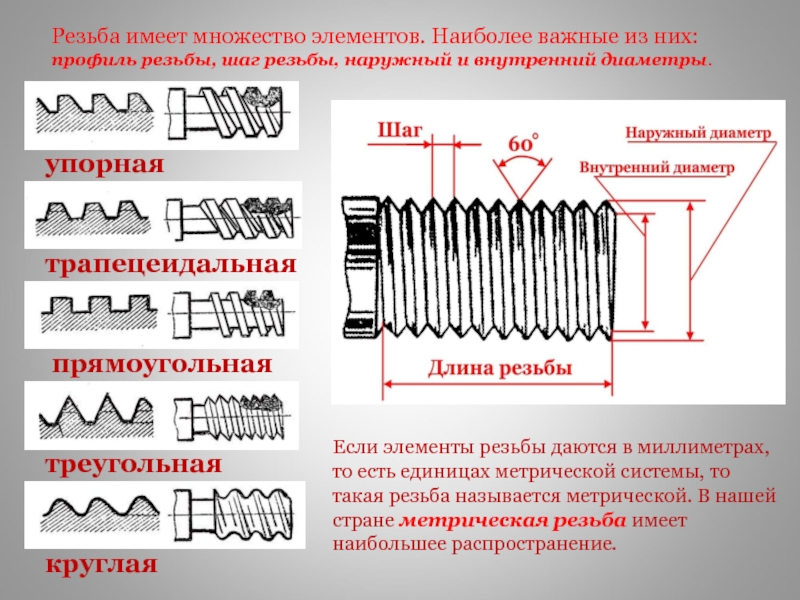

Слайд 3Резьба имеет множество элементов. Наиболее важные из них: профиль резьбы, шаг

резьбы, наружный и внутренний диаметры.

упорная

трапецеидальная

прямоугольная

треугольная

круглая

Если элементы резьбы даются в миллиметрах, то есть единицах метрической системы, то такая резьба называется метрической. В нашей стране метрическая резьба имеет наибольшее распространение.
