Презентация, доклад на тему МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ. ЧЕРВЯЧНЫЕ ПЕРЕДАЧИ (ЧП)

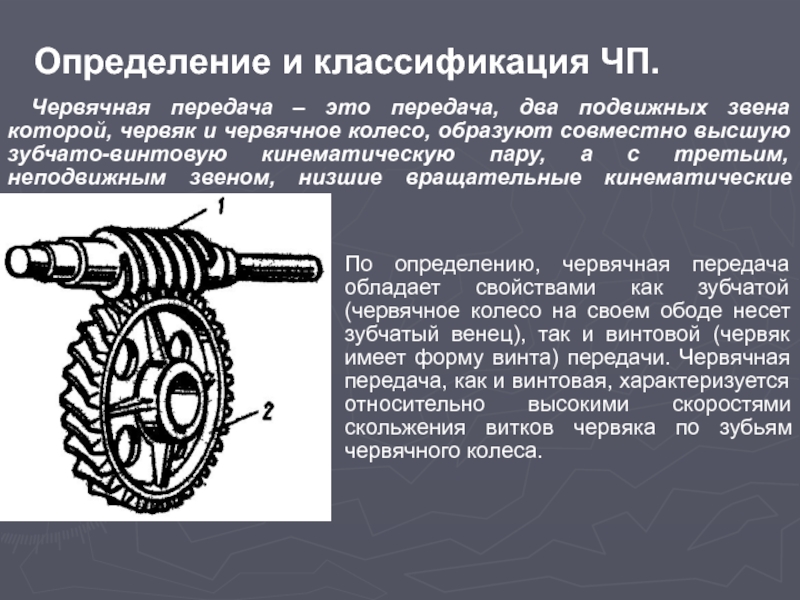

которой, червяк и червячное колесо, образуют совместно высшую зубчато-винтовую кинематическую пару, а с третьим, неподвижным звеном, низшие вращательные кинематические пары.

По определению, червячная передача обладает свойствами как зубчатой (червячное колесо на своем ободе несет зубчатый венец), так и винтовой (червяк имеет форму винта) передачи. Червячная передача, как и винтовая, характеризуется относительно высокими скоростями скольжения витков червяка по зубьям червячного колеса.

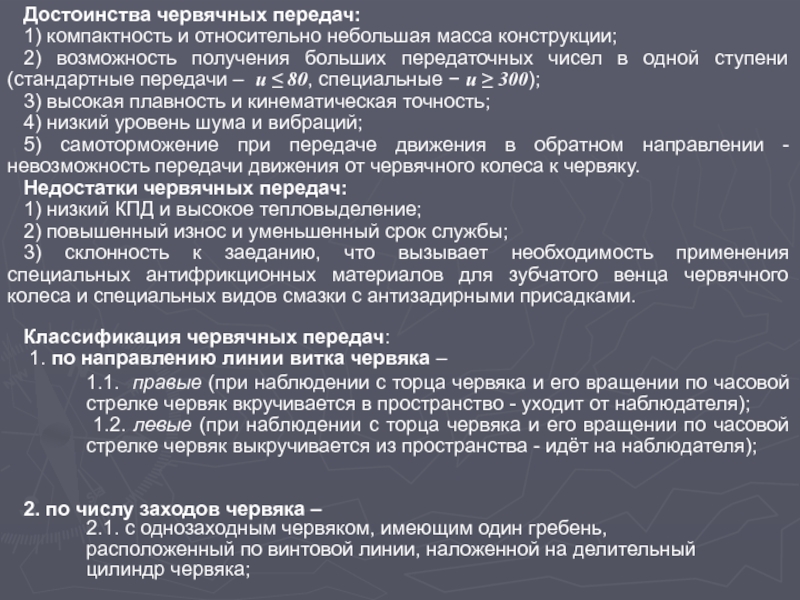

возможность получения больших передаточных чисел в одной ступени (стандартные передачи – u ≤ 80, специальные − u ≥ 300);
3) высокая плавность и кинематическая точность;
4) низкий уровень шума и вибраций;
5) самоторможение при передаче движения в обратном направлении - невозможность передачи движения от червячного колеса к червяку.
Недостатки червячных передач:
1) низкий КПД и высокое тепловыделение;
2) повышенный износ и уменьшенный срок службы;
3) склонность к заеданию, что вызывает необходимость применения специальных антифрикционных материалов для зубчатого венца червячного колеса и специальных видов смазки с антизадирными присадками.

Классификация червячных передач:
1. по направлению линии витка червяка –

1.1. правые (при наблюдении с торца червяка и его вращении по часовой стрелке червяк вкручивается в пространство - уходит от наблюдателя);
1.2. левые (при наблюдении с торца червяка и его вращении по часовой стрелке червяк выкручивается из пространства - идёт на наблюдателя);

2. по числу заходов червяка –

2.1. с однозаходным червяком, имеющим один гребень, расположенный по винтовой линии, наложенной на делительный цилиндр червяка;

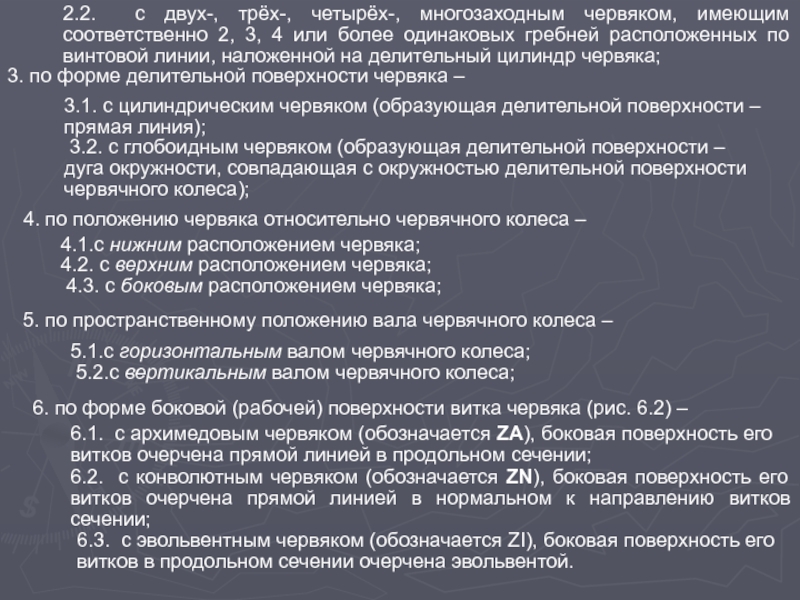

4 или более одинаковых гребней расположенных по винтовой линии, наложенной на делительный цилиндр червяка;
3. по форме делительной поверхности червяка –

3.1. с цилиндрическим червяком (образующая делительной поверхности – прямая линия);
3.2. с глобоидным червяком (образующая делительной поверхности – дуга окружности, совпадающая с окружностью делительной поверхности червячного колеса);

4. по положению червяка относительно червячного колеса –

4.1.с нижним расположением червяка;
4.2. с верхним расположением червяка;
4.3. с боковым расположением червяка;

5. по пространственному положению вала червячного колеса –

5.1.с горизонтальным валом червячного колеса;
5.2.с вертикальным валом червячного колеса;

6. по форме боковой (рабочей) поверхности витка червяка (рис. 6.2) –

6.1. с архимедовым червяком (обозначается ZA), боковая поверхность его витков очерчена прямой линией в продольном сечении;

6.2. с конволютным червяком (обозначается ZN), боковая поверхность его витков очерчена прямой линией в нормальном к направлению витков сечении;

6.3. с эвольвентным червяком (обозначается ZI), боковая поверхность его витков в продольном сечении очерчена эвольвентой.

числу заходов червяка. Форма боковой поверхности червяка мало влияет на работоспособность червячной передачи и, в основном, связана с выбранной технологией изготовления червяка

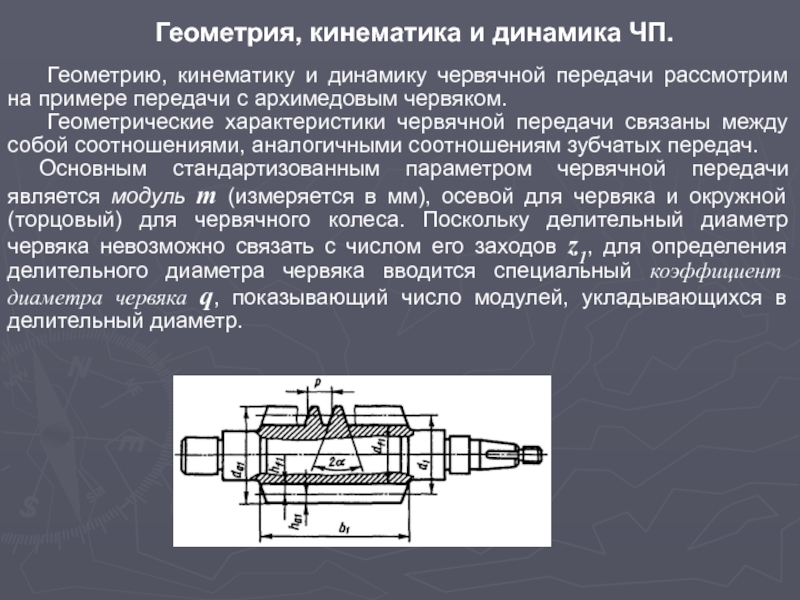

на примере передачи с архимедовым червяком.
Геометрические характеристики червячной передачи связаны между собой соотношениями, аналогичными соотношениям зубчатых передач.
Основным стандартизованным параметром червячной передачи является модуль m (измеряется в мм), осевой для червяка и окружной (торцовый) для червячного колеса. Поскольку делительный диаметр червяка невозможно связать с числом его заходов z1, для определения делительного диаметра червяка вводится специальный коэффициент диаметра червяка q, показывающий число модулей, укладывающихся в делительный диаметр.

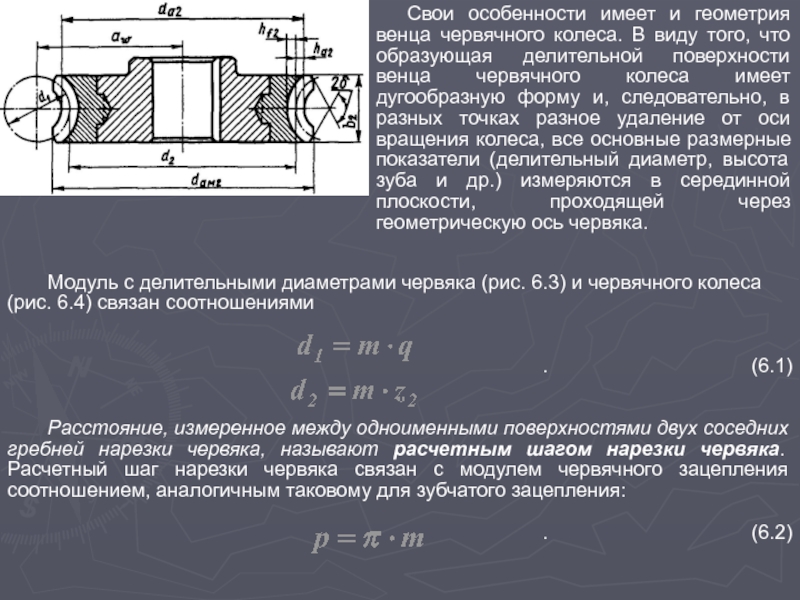

что образующая делительной поверхности венца червячного колеса имеет дугообразную форму и, следовательно, в разных точках разное удаление от оси вращения колеса, все основные размерные показатели (делительный диаметр, высота зуба и др.) измеряются в серединной плоскости, проходящей через геометрическую ось червяка.

Модуль с делительными диаметрами червяка (рис. 6.3) и червячного колеса (рис. 6.4) связан соотношениями


. (6.1)


Расстояние, измеренное между одноименными поверхностями двух соседних гребней нарезки червяка, называют расчетным шагом нарезки червяка. Расчетный шаг нарезки червяка связан с модулем червячного зацепления соотношением, аналогичным таковому для зубчатого зацепления:

. (6.2)

линии нарезки червяка,
называют ходом витка червяка. Из определения следует, что расчетный шаг p и ход витка pz связаны соотношением

.

Высота головок витков червяка и зубьев червячного колеса также как и в зубчатом зацеплении равна модулю зацепления (ha1 = ha2 = m), а высота их ножек с целью исключения возможности утыкания головки зуба в дно впадины, как и в конических передачах, на 20% больше модуля зацепления (hf1 = hf2 = 1,2m). Тогда диаметр вершин витков (внешний диаметр) червяка da1 (рис. 6.3) и диаметр вершин зубьев червячного колеса da2 (рис. 6.4) могут быть найдены по выражениям

;

а диаметр впадин витков (внутренний диаметр) червяка df1 (рис. 6.3) и диаметр впадин зубьев червячного колеса df2 − по выражениям


.


Измеренный в плоскости осевого сечения угол α между касательной к боковой поверхности витков червяка и нормалью к оси его вращения для архимедовых червяков является величиной постоянной, стандартизован и равен 20° (угол заострения витка составляет 40°).

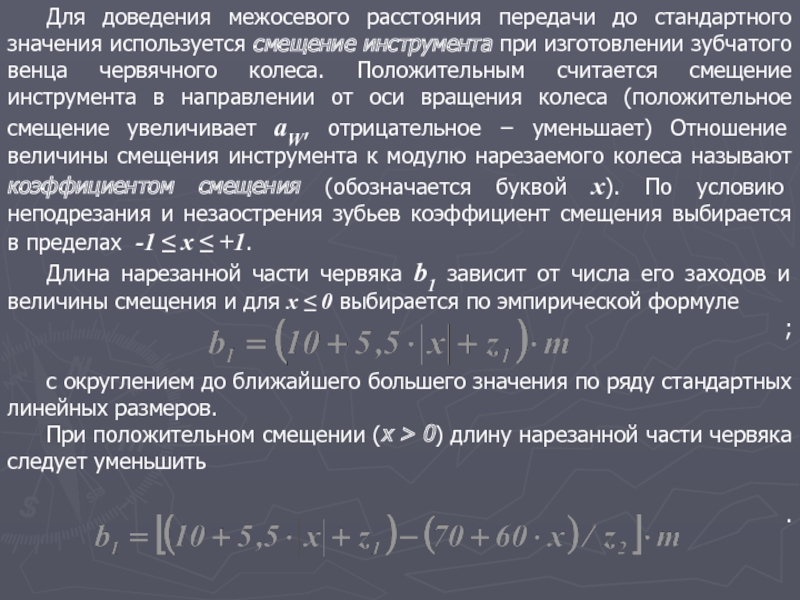

при изготовлении зубчатого венца червячного колеса. Положительным считается смещение инструмента в направлении от оси вращения колеса (положительное смещение увеличивает aW, отрицательное − уменьшает) Отношение величины смещения инструмента к модулю нарезаемого колеса называют коэффициентом смещения (обозначается буквой x). По условию неподрезания и незаострения зубьев коэффициент смещения выбирается в пределах -1 ≤ x ≤ +1.
Длина нарезанной части червяка b1 зависит от числа его заходов и величины смещения и для x ≤ 0 выбирается по эмпирической формуле
;

с округлением до ближайшего большего значения по ряду стандартных линейных размеров.
При положительном смещении (x > 0) длину нарезанной части червяка следует уменьшить

.

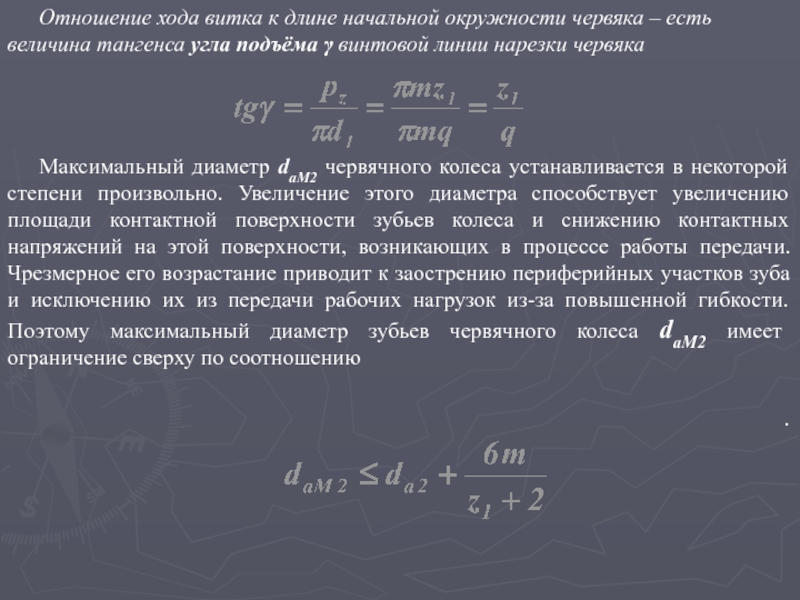

тангенса угла подъёма γ винтовой линии нарезки червяка



Максимальный диаметр daM2 червячного колеса устанавливается в некоторой степени произвольно. Увеличение этого диаметра способствует увеличению площади контактной поверхности зубьев колеса и снижению контактных напряжений на этой поверхности, возникающих в процессе работы передачи. Чрезмерное его возрастание приводит к заострению периферийных участков зуба и исключению их из передачи рабочих нагрузок из-за повышенной гибкости. Поэтому максимальный диаметр зубьев червячного колеса daM2 имеет ограничение сверху по соотношению

.

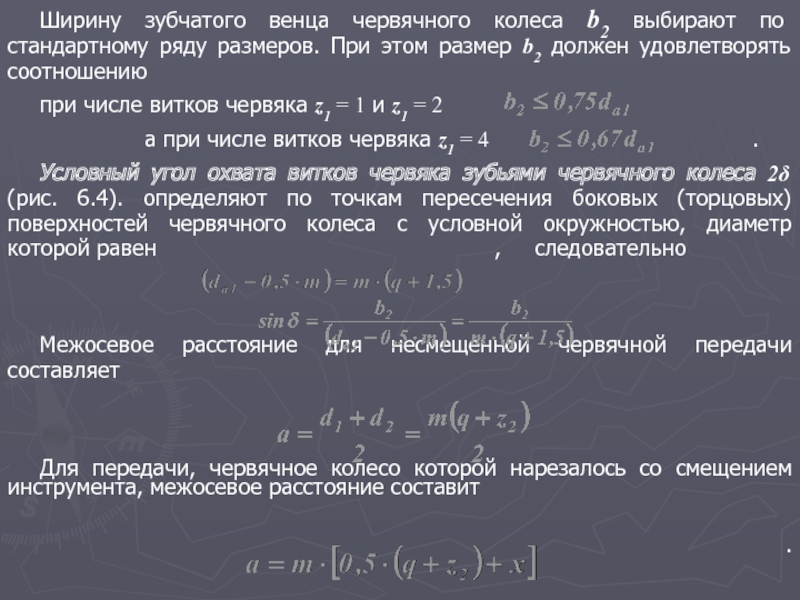

При этом размер b2 должен удовлетворять соотношению
при числе витков червяка z1 = 1 и z1 = 2
а при числе витков червяка z1 = 4 .
Условный угол охвата витков червяка зубьями червячного колеса 2δ (рис. 6.4). определяют по точкам пересечения боковых (торцовых) поверхностей червячного колеса с условной окружностью, диаметр которой равен , следовательно


Межосевое расстояние для несмещенной червячной передачи составляет


Для передачи, червячное колесо которой нарезалось со смещением инструмента, межосевое расстояние составит

.

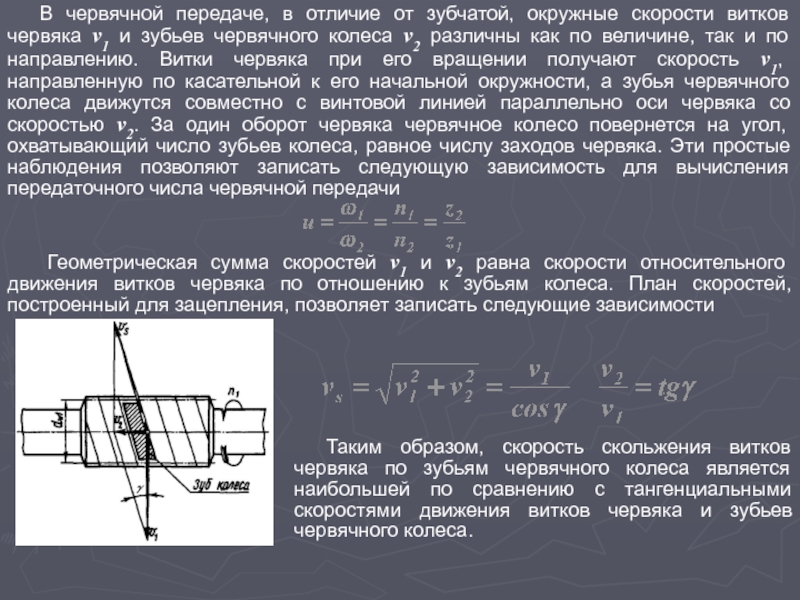

v1 и зубьев червячного колеса v2 различны как по величине, так и по направлению. Витки червяка при его вращении получают скорость v1, направленную по касательной к его начальной окружности, а зубья червячного колеса движутся совместно с винтовой линией параллельно оси червяка со скоростью v2. За один оборот червяка червячное колесо повернется на угол, охватывающий число зубьев колеса, равное числу заходов червяка. Эти простые наблюдения позволяют записать следующую зависимость для вычисления передаточного числа червячной передачи


Геометрическая сумма скоростей v1 и v2 равна скорости относительного движения витков червяка по отношению к зубьям колеса. План скоростей, построенный для зацепления, позволяет записать следующие зависимости

Таким образом, скорость скольжения витков червяка по зубьям червячного колеса является наибольшей по сравнению с тангенциальными скоростями движения витков червяка и зубьев червячного колеса.

кинематической пары:

при ведущем червяке ;

а при ведущем червячном колесе ;

где - угол трения в червячной кинематической паре, а f коэффициент трения для материалов витков червяка и зубьев червячного колеса.
При γ ≤ ρ ηзо = 0 передача движения от червячного колеса к червяку становится невозможной – происходит самоторможение. Свойство самоторможения обратного движения широко используется в лебёдках и грузоподъёмных механизмах. Однако необходимо отметить, что у таких самотормозящихся механизмов и в прямом направлении передачи движения КПД невелик.

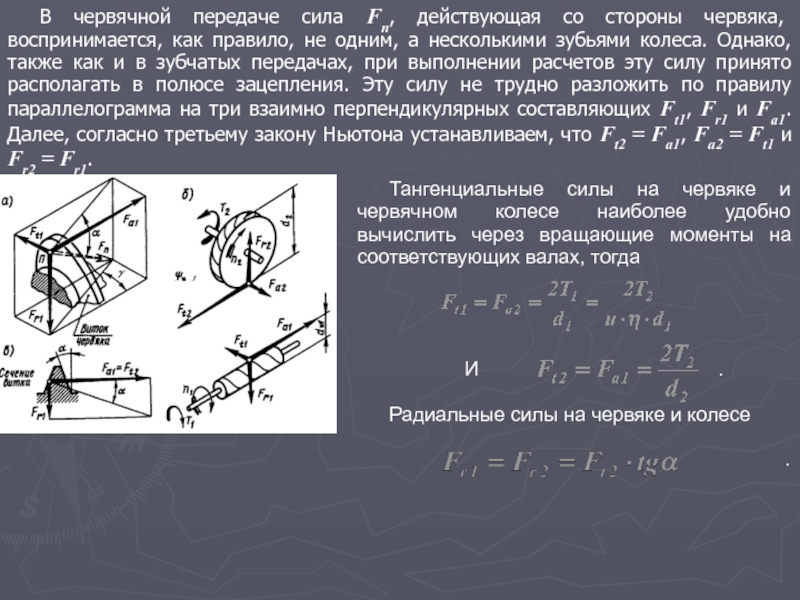

правило, не одним, а несколькими зубьями колеса. Однако, также как и в зубчатых передачах, при выполнении расчетов эту силу принято располагать в полюсе зацепления. Эту силу не трудно разложить по правилу параллелограмма на три взаимно перпендикулярных составляющих Ft1, Fr1 и Fa1. Далее, согласно третьему закону Ньютона устанавливаем, что Ft2 = Fa1, Fa2 = Ft1 и Fr2 = Fr1.

Тангенциальные силы на червяке и червячном колесе наиболее удобно вычислить через вращающие моменты на соответствующих валах, тогда




И .

Радиальные силы на червяке и колесе

.

иметь достаточную прочность и составлять антифрикционную пару, обладающую высокой износостойкостью и сопротивляемостью заеданию в условиях больших скоростей скольжения при значительных нормальных силах между контактирующими поверхностями.
Для изготовления червяков применяют стали:
1. Качественные среднеуглеродистые марок 40, 45, 50. Из них изготавливают малоответственные червяки. Заготовку перед механической обработкой подвергают улучшающей термической обработке (HRCэ ≤ 36). Червяк точат на токарном станке с последующей ручной или механической шлифовкой и полировкой рабочих поверхностей витков.
2. Среднеуглеродистые легированные марок 40Х, 45Х, 40ХН, 40ХНМА, 35ХГСА для изготовления червяков ответственных передач. После предварительной обработки на токарном станке деталь подвергают улучшающей термообработке (HRCэ ≤ 45). После термообработки рабочие поверхности витков шлифуют на специальных червячно-шлифовальных станках или непосредственно на токарном станке.
3. Мало- и среднеуглеродистые легированные стали марок 20Х, 12ХН3А, 25ХГТ, 38ХМЮА для червяков высоко­нагруженных передач, работающих в реверсивном режиме. Деталь, изготовленная с минимальным припуском под окончательную обработку, подвергается поверхностной химико-термической обработке (цементация, азотирование и т.п.), после чего закаливается до высокой поверхностной твердости (HRCэ 55…65). Рабочая поверхность витков червяка шлифуется и полируется (иногда шевингуется).

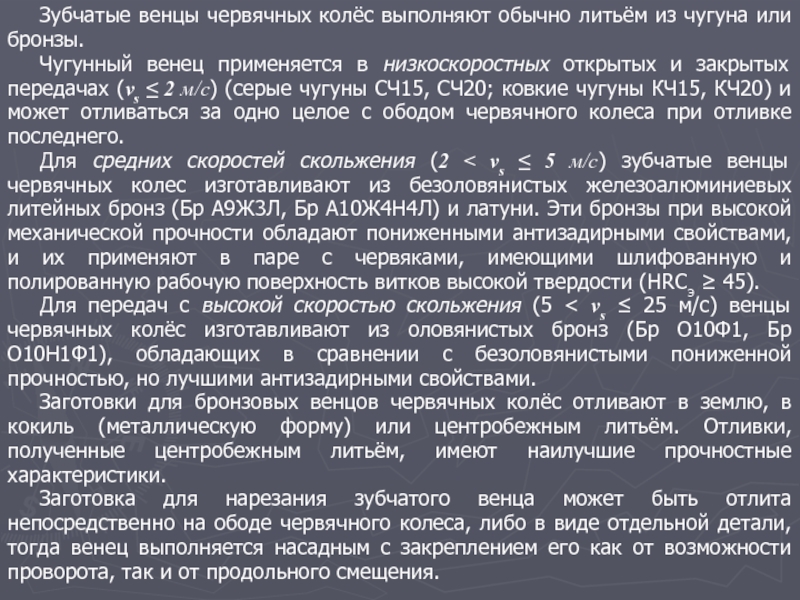

Чугунный венец применяется в низкоскоростных открытых и закрытых передачах (vs ≤ 2 м/с) (серые чугуны СЧ15, СЧ20; ковкие чугуны КЧ15, КЧ20) и может отливаться за одно целое с ободом червячного колеса при отливке последнего.
Для средних скоростей скольжения (2 < vs ≤ 5 м/с) зубчатые венцы червячных колес изготавливают из безоловянистых железоалюминиевых литейных бронз (Бр А9Ж3Л, Бр А10Ж4Н4Л) и латуни. Эти бронзы при высокой механической прочности обладают пониженными антизадирными свойствами, и их применяют в паре с червяками, имеющими шлифованную и полированную рабочую поверхность витков высокой твердости (HRCэ ≥ 45).
Для передач с высокой скоростью скольжения (5 < vs ≤ 25 м/с) венцы червячных колёс изготавливают из оловянистых бронз (Бр О10Ф1, Бр О10Н1Ф1), обладающих в сравнении с безоловянистыми пониженной прочностью, но лучшими антизадирными свойствами.
Заготовки для бронзовых венцов червячных колёс отливают в землю, в кокиль (металлическую форму) или центробежным литьём. Отливки, полученные центробежным литьём, имеют наилучшие прочностные характеристики.
Заготовка для нарезания зубчатого венца может быть отлита непосредственно на ободе червячного колеса, либо в виде отдельной детали, тогда венец выполняется насадным с закреплением его как от возможности проворота, так и от продольного смещения.
