Презентация, доклад на тему МДК 04.01Технология монтажных работ

Наталья Михайловна

Михайловка 2015 г

узла, оборудованного необходимыми приборами (унитаз, ванна, умывальник), трубопроводами систем горячего и холодного водоснабжения и канализации с установкой всей необходимой арматуры.

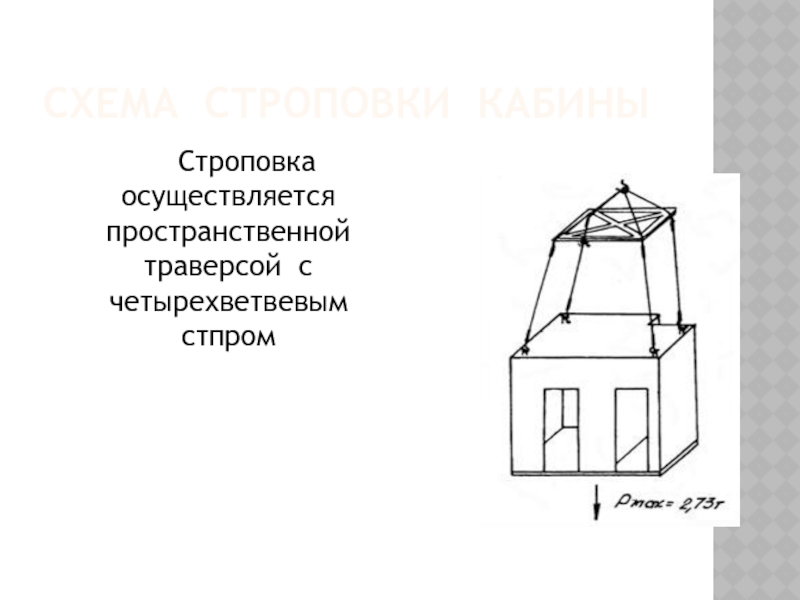

четырехветвевым стпром

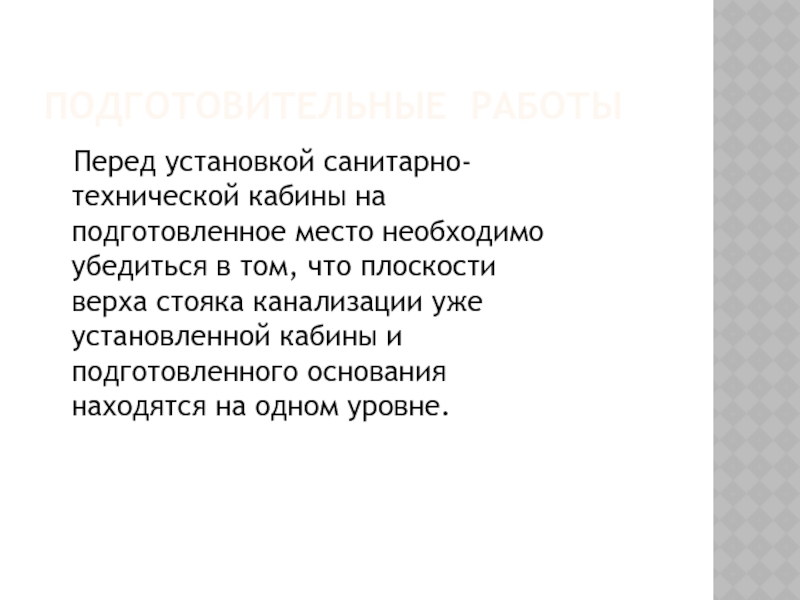

убедиться в том, что плоскости верха стояка канализации уже установленной кабины и подготовленного основания находятся на одном уровне.

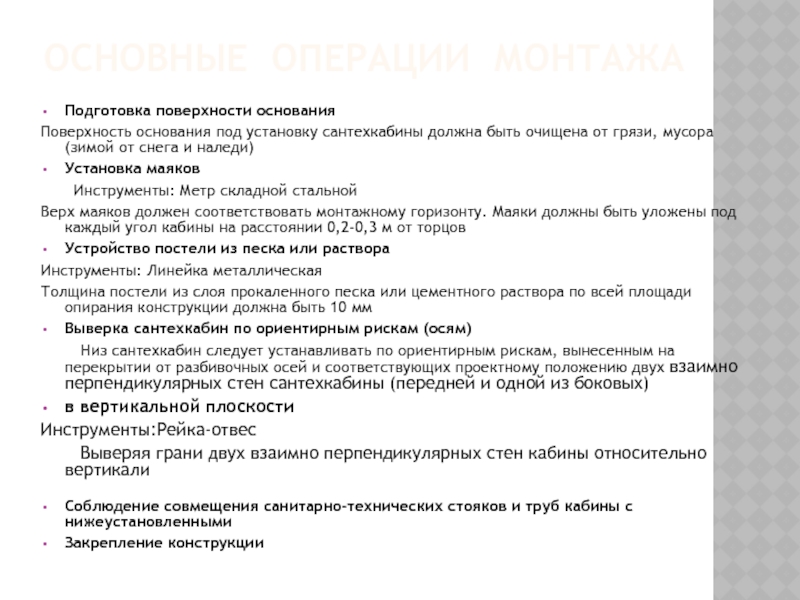

очищена от грязи, мусора (зимой от снега и наледи)
Установка маяков
Инструменты: Метр складной стальной
Верх маяков должен соответствовать монтажному горизонту. Маяки должны быть уложены под каждый угол кабины на расстоянии 0,2-0,3 м от торцов
Устройство постели из песка или раствора
Инструменты: Линейка металлическая
Толщина постели из слоя прокаленного песка или цементного раствора по всей площади опирания конструкции должна быть 10 мм
Выверка сантехкабин по ориентирным рискам (осям)
Низ сантехкабин следует устанавливать по ориентирным рискам, вынесенным на перекрытии от разбивочных осей и соответствующих проектному положению двух взаимно перпендикулярных стен сантехкабины (передней и одной из боковых)
в вертикальной плоскости
Инструменты:Рейка-отвес
Выверяя грани двух взаимно перпендикулярных стен кабины относительно вертикали

Соблюдение совмещения санитарно-технических стояков и труб кабины с нижеустановленными
Закрепление конструкции

траверса для подъема санитарно-технической кабины, 3- рабочий, выполняющий такелажные работы, 4- площадка для сварщика и монтажника, 5- деревянные подкладки.

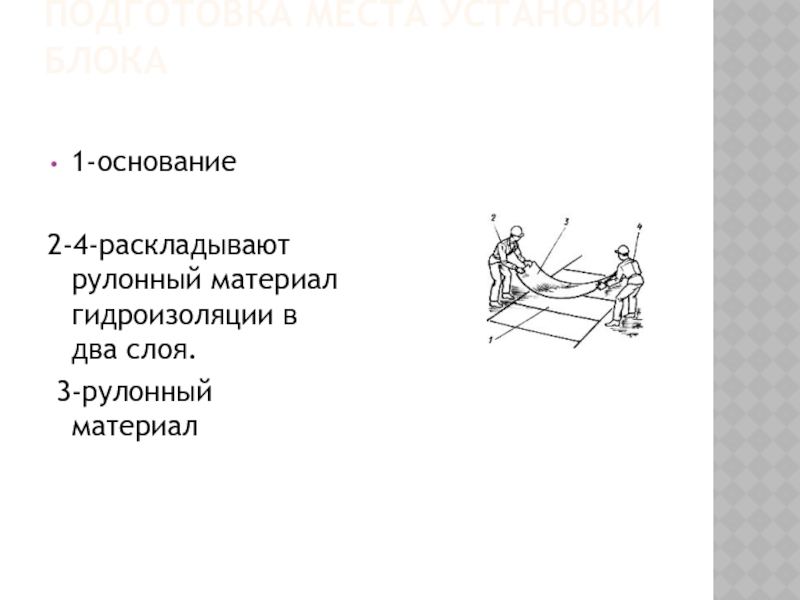

материал

конструкций насыпают слой подготовки из упругого, гнилостойкого материала (песок) ровным слоем толщиной не более 10 мм. Далее краном кабину устанавливают на перекрытии в проектное положение (рис.17, а), чтобы оси канализационных стояков совпали.

При монтаже кабин на первом этаже необходимо тщательно соблюдать установочные размеры, так как все кабины последующих этажей устанавливают соосно с канализационными стояками ниже расположенных кабин и возникающие отклонения очень сложно исправить. После установки кабин с помощью рычага с захватом 1(рис.17, б) канализационную трубу нижележащей – кабины поднимают, выдвигая ее из компенсационного раструба, после чего раструб заделывают (рис.17, в). Межэтажными вставками 2 с компенсирующей муфтой 3 (рис.17, г) соединяют (рис.17, д) стояки водопровода.

возраста
не находиться под поднятым грузом;
2.Осмотреть ограждения, подмости, леса и убедиться в их исправности и устойчивости
3.На территории строительства запрещается разведение костров, пользование открытым огнем и курение
4.Пользоваться предохранительным поясом
5.Подбирать грузозахватные приспособления в соответствии с массой поднимаемого груза

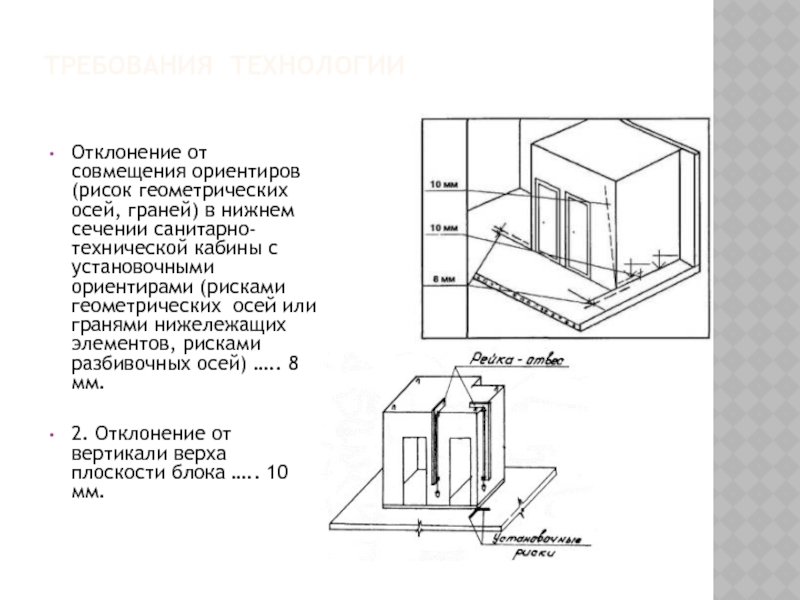

сечении санитарно-технической кабины с установочными ориентирами (рисками геометрических осей или гранями нижележащих элементов, рисками разбивочных осей) ….. 8 мм.

2. Отклонение от вертикали верха плоскости блока ….. 10 мм.
