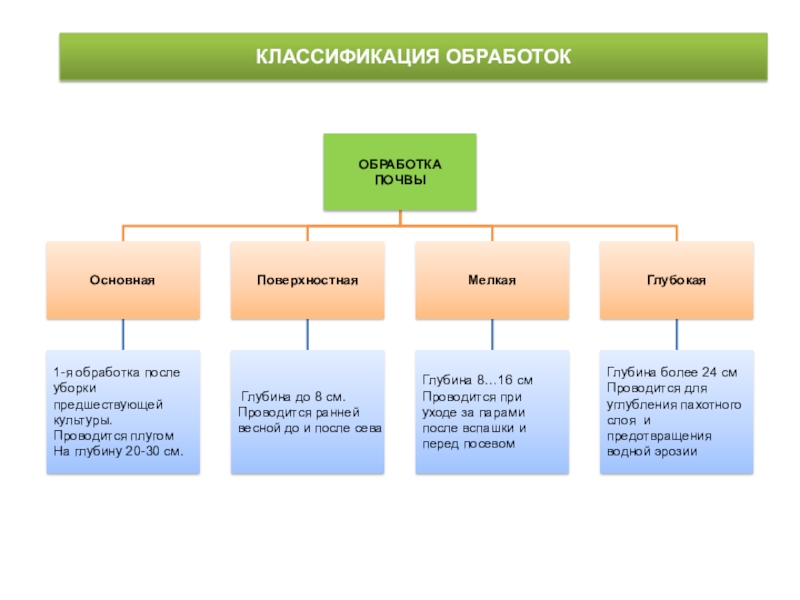

основную, поверхностную и специальную обработку почвы.

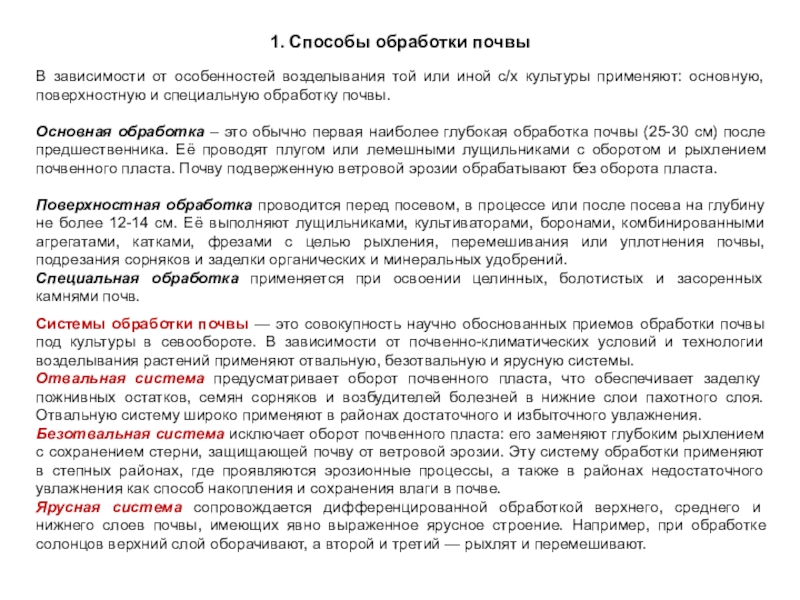

Основная обработка – это обычно первая наиболее глубокая обработка почвы (25-30 см) после предшественника. Её проводят плугом или лемешными лущильниками с оборотом и рыхлением почвенного пласта. Почву подверженную ветровой эрозии обрабатывают без оборота пласта.

Поверхностная обработка проводится перед посевом, в процессе или после посева на глубину не более 12-14 см. Её выполняют лущильниками, культиваторами, боронами, комбинированными агрегатами, катками, фрезами с целью рыхления, перемешивания или уплотнения почвы, подрезания сорняков и заделки органических и минеральных удобрений.
Специальная обработка применяется при освоении целинных, болотистых и засоренных камнями почв.

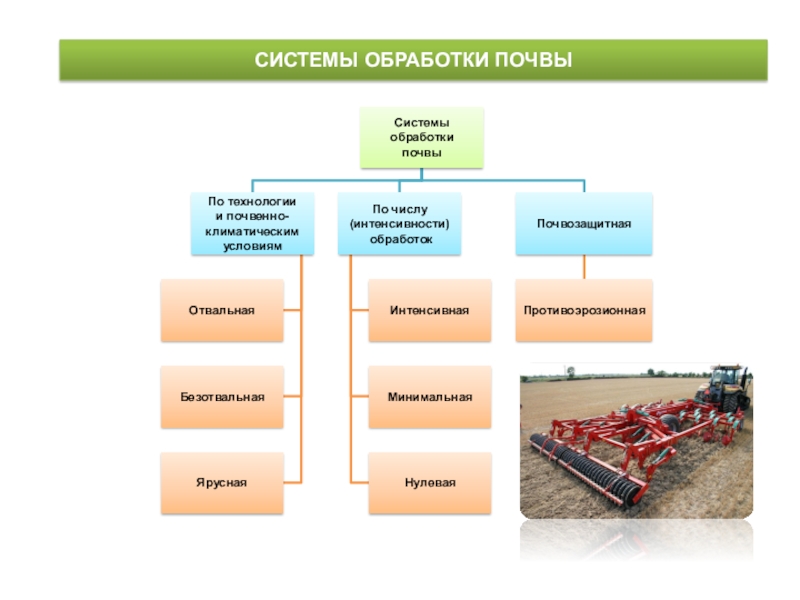

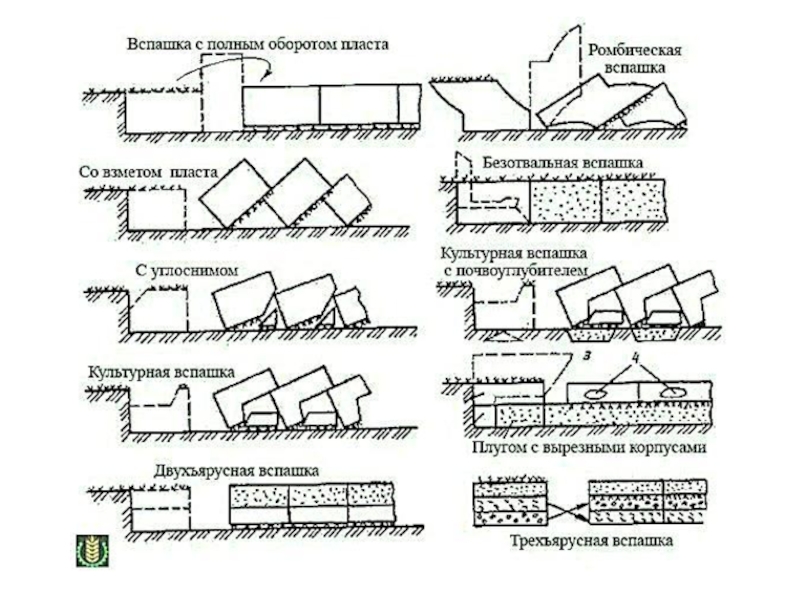

1. Способы обработки почвы

Системы обработки почвы — это совокупность научно обоснованных приемов обработки почвы под культуры в севообороте. В зависимости от почвенно-климатических условий и технологии возделывания растений применяют отвальную, безотвальную и ярусную системы.
Отвальная система предусматривает оборот почвенного пласта, что обеспечивает заделку пожнивных остатков, семян сорняков и возбудителей болезней в нижние слои пахотного слоя. Отвальную систему широко применяют в районах достаточного и избыточного увлажнения.
Безотвальная система исключает оборот почвенного пласта: его заменяют глубоким рыхлением с сохранением стерни, защищающей почву от ветровой эрозии. Эту систему обработки применяют в степных районах, где проявляются эрозионные процессы, а также в районах недостаточного увлажнения как способ накопления и сохранения влаги в почве.
Ярусная система сопровождается дифференцированной обработкой верхнего, среднего и нижнего слоев почвы, имеющих явно выраженное ярусное строение. Например, при обработке солонцов верхний слой оборачивают, а второй и третий — рыхлят и перемешивают.

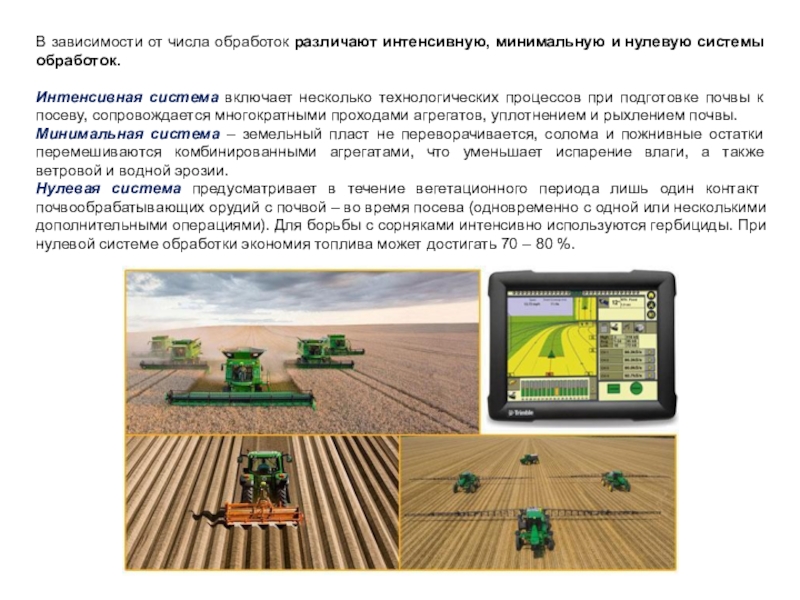

обработок.

Интенсивная система включает несколько технологических процессов при подготовке почвы к посеву, сопровождается многократными проходами агрегатов, уплотнением и рыхлением почвы.
Минимальная система – земельный пласт не переворачивается, солома и пожнивные остатки перемешиваются комбинированными агрегатами, что уменьшает испарение влаги, а также ветровой и водной эрозии.
Нулевая система предусматривает в течение вегетационного периода лишь один контакт почвообрабатывающих орудий с почвой – во время посева (одновременно с одной или несколькими дополнительными операциями). Для борьбы с сорняками интенсивно используются гербициды. При нулевой системе обработки экономия топлива может достигать 70 – 80 %.

лемешно - отвальными плугами общего назначения должна достигать 20...35 см с оборотом и рыхлением пласта.
Глубина пахоты должна быть равномерной по всему полю. Отклонение средней глубины от заданной на выровненных полях допускается ±1 см, на неровных участках ±2 см.
При вспашке обеспечивается полный оборот пласта и заделка стерни, сорных растений, удобрений.
Растительные остатки запахивают на глубину 13...15 см от поверхности пашни.
Поверхность пашни должна быть ровной, без глубоких разъемных борозд и высоких свальных гребней, без заметных борозд между соседними проходами плуга. Допускаемая высота гребней не более 5 см.
Последняя борозда от прохода плуга должна быть чистой, с ровной вертикальной стенкой. Колебания ширины захвата плуга - не более 10% от конструктивной.

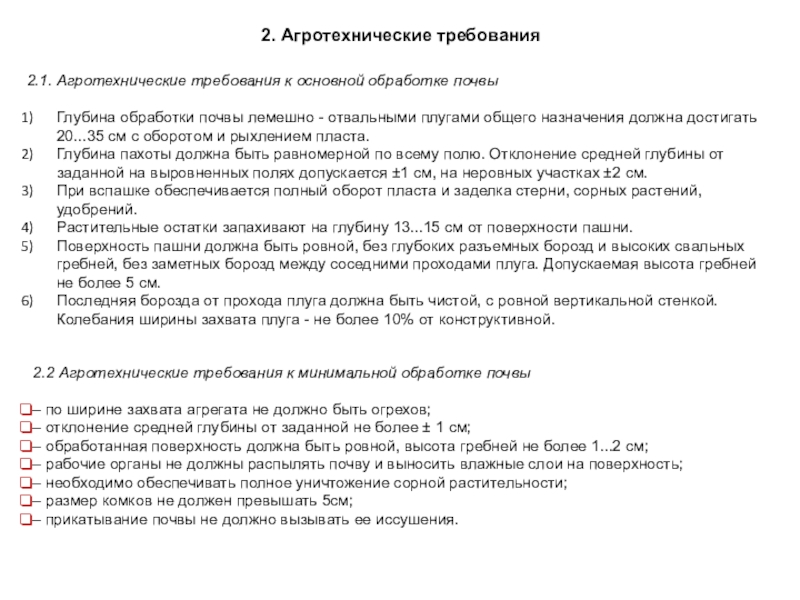

2.2 Агротехнические требования к минимальной обработке почвы

– по ширине захвата агрегата не должно быть огрехов;
– отклонение средней глубины от заданной не более ± 1 см;
– обработанная поверхность должна быть ровной, высота гребней не более 1...2 см;
– рабочие органы не должны распылять почву и выносить влажные слои на поверхность;
– необходимо обеспечивать полное уничтожение сорной растительности;
– размер комков не должен превышать 5см;
– прикатывание почвы не должно вызывать ее иссушения.

заданную глубину (0,03...0,20 м)

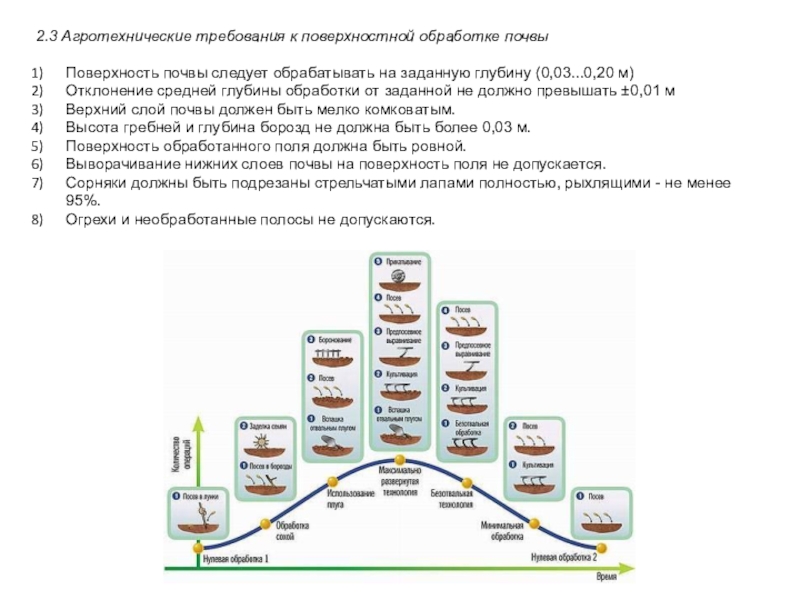

Отклонение средней глубины обработки от заданной не должно превышать ±0,01 м
Верхний слой почвы должен быть мелко комковатым.
Высота гребней и глубина борозд не должна быть более 0,03 м.
Поверхность обработанного поля должна быть ровной.
Выворачивание нижних слоев почвы на поверхность поля не допускается.
Сорняки должны быть подрезаны стрельчатыми лапами полностью, рыхлящими - не менее 95%.
Огрехи и необработанные полосы не допускаются.

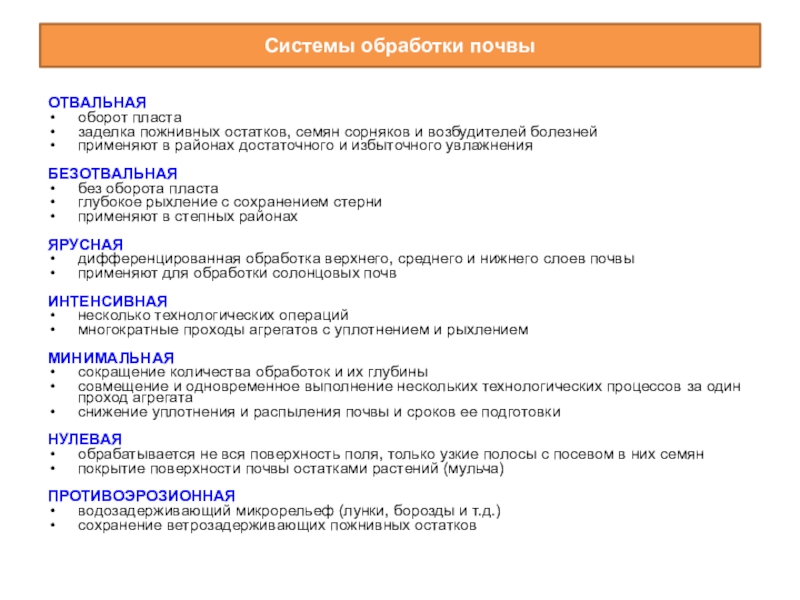

в районах достаточного и избыточного увлажнения

БЕЗОТВАЛЬНАЯ
без оборота пласта
глубокое рыхление с сохранением стерни
применяют в степных районах

ЯРУСНАЯ
дифференцированная обработка верхнего, среднего и нижнего слоев почвы
применяют для обработки солонцовых почв

ИНТЕНСИВНАЯ
несколько технологических операций
многократные проходы агрегатов с уплотнением и рыхлением

МИНИМАЛЬНАЯ
сокращение количества обработок и их глубины
совмещение и одновременное выполнение нескольких технологических процессов за один проход агрегата
снижение уплотнения и распыления почвы и сроков ее подготовки

НУЛЕВАЯ
обрабатывается не вся поверхность поля, только узкие полосы с посевом в них семян
покрытие поверхности почвы остатками растений (мульча)

ПРОТИВОЭРОЗИОННАЯ
водозадерживающий микрорельеф (лунки, борозды и т.д.)
сохранение ветрозадерживающих пожнивных остатков

однокорпусные;
- двухкорпусные;
- трехкорпусные и т. д.

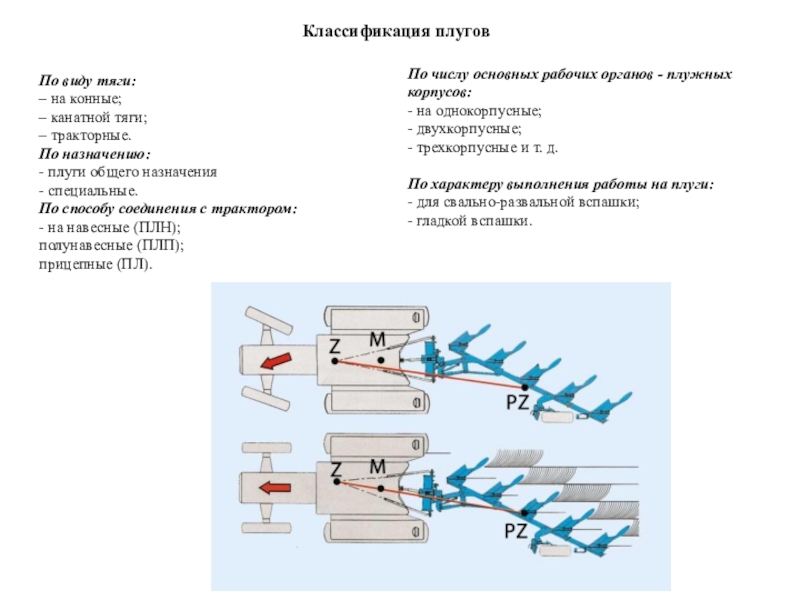

По характеру выполнения работы на плуги:
- для свально-развальной вспашки;
- гладкой вспашки.

По виду тяги:
– на конные;
– канатной тяги;
– тракторные.
По назначению:
- плуги общего назначения
- специальные.
По способу соединения с трактором:
- на навесные (ПЛН);
полунавесные (ПЛП);
прицепные (ПЛ).

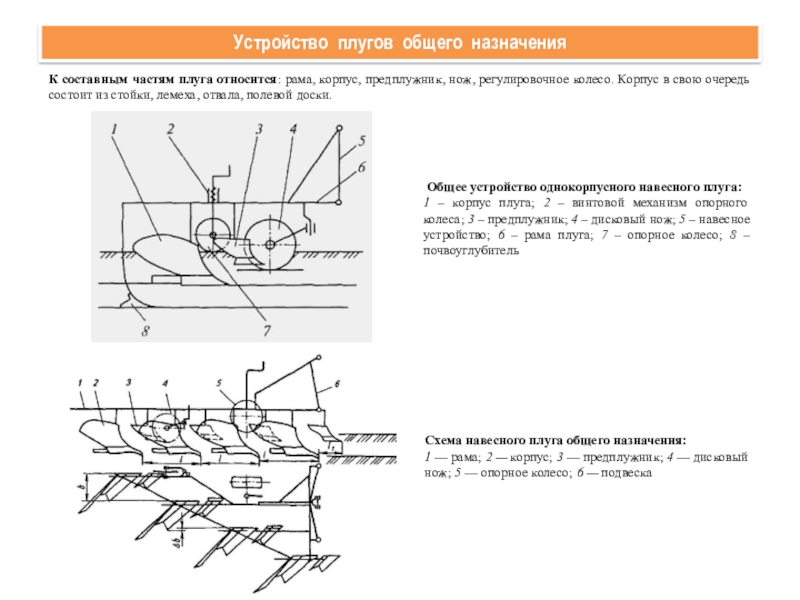

опорное колесо и механизм его регулирования
3. навешивающее устройство

1–навеска;
2–прицепка
для борон;
3–кронштейн;
4–кронштейн дискового ножа;
5–рама;
6–корпус;
7–дисковый нож;
8–опорное колесо;
9–полоса;
10–распорка;
11–предплужник

нож, регулировочное колесо. Корпус в свою очередь состоит из стойки, лемеха, отвала, полевой доски.

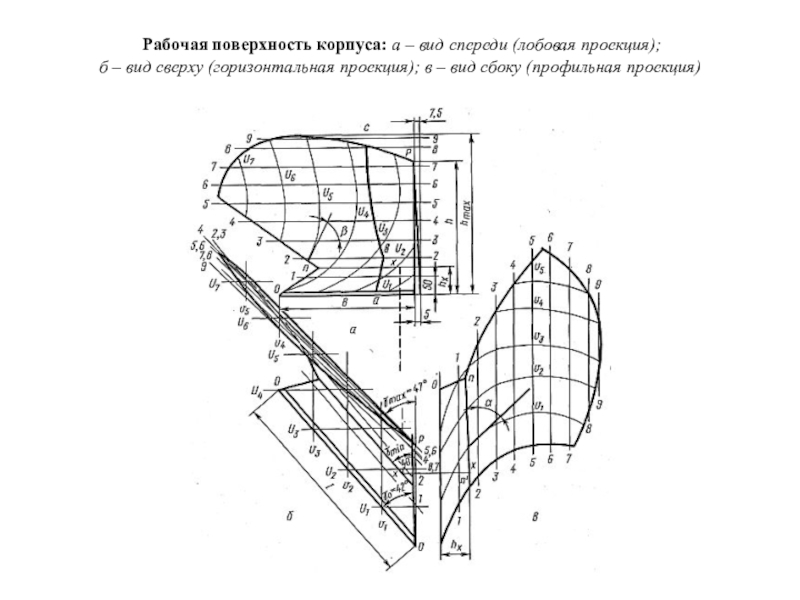

– вид сверху (горизонтальная проекция); в – вид сбоку (профильная проекция)

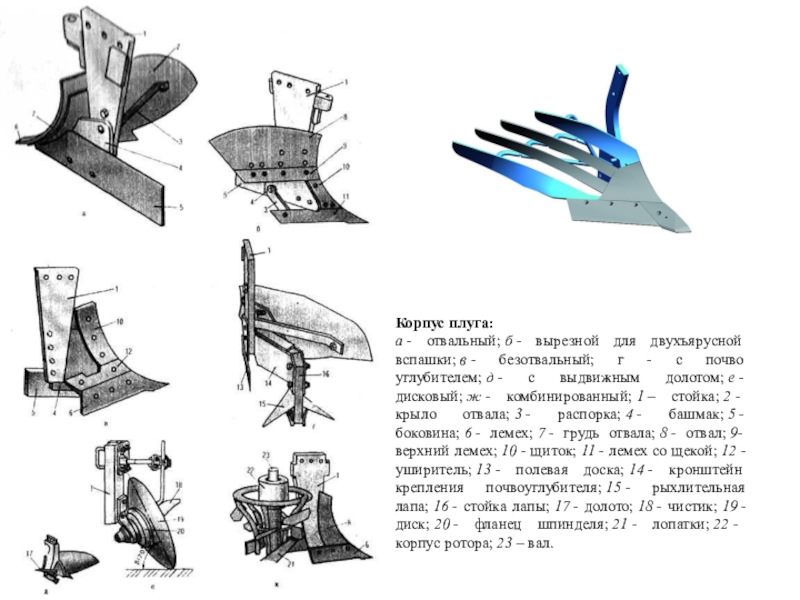

почво­углубителем; д - с выдвижным долотом; е - дисковый; ж - комбинированный; 1 – стойка; 2 - крыло отвала; 3 - распорка; 4 - башмак; 5 - боковина; 6 - лемех; 7 - грудь отвала; 8 - отвал; 9- верхний лемех; 10 - щиток; 11 - лемех со щекой; 12 - уширитель; 13 - полевая доска; 14 - кронштейн крепления почвоуглубителя; 15 - рыхлительная лапа; 16 - стойка лапы; 17 - долото; 18 - чистик; 19 - диск; 20 - фла­нец шпинделя; 21 - лопатки; 22 - корпус ротора; 23 – вал.

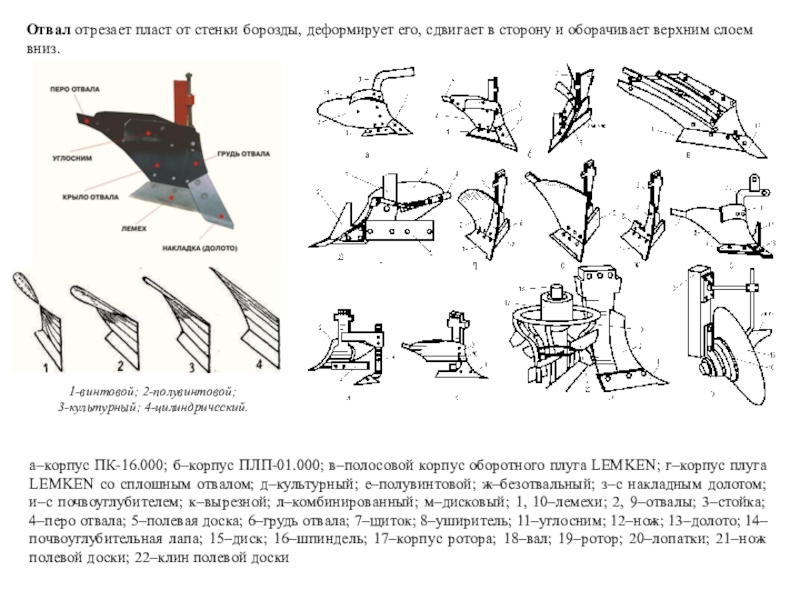

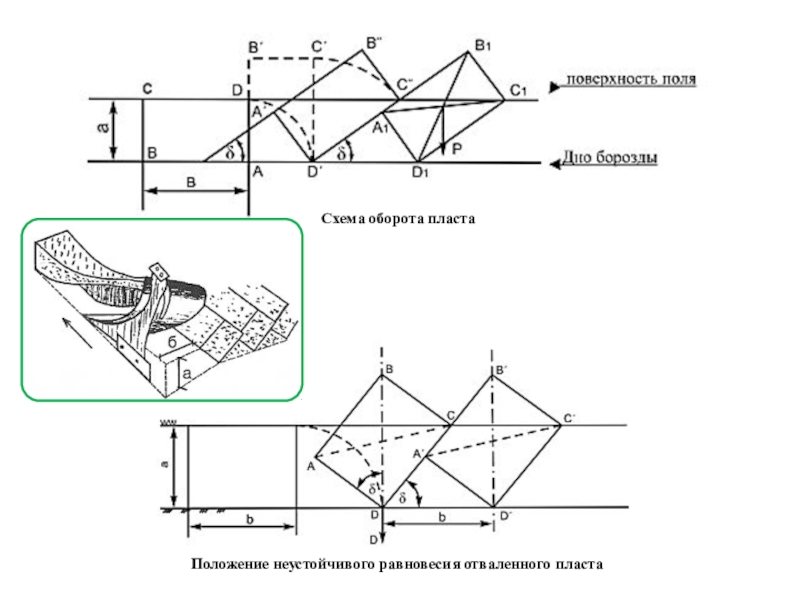

и оборачивает верхним слоем вниз.

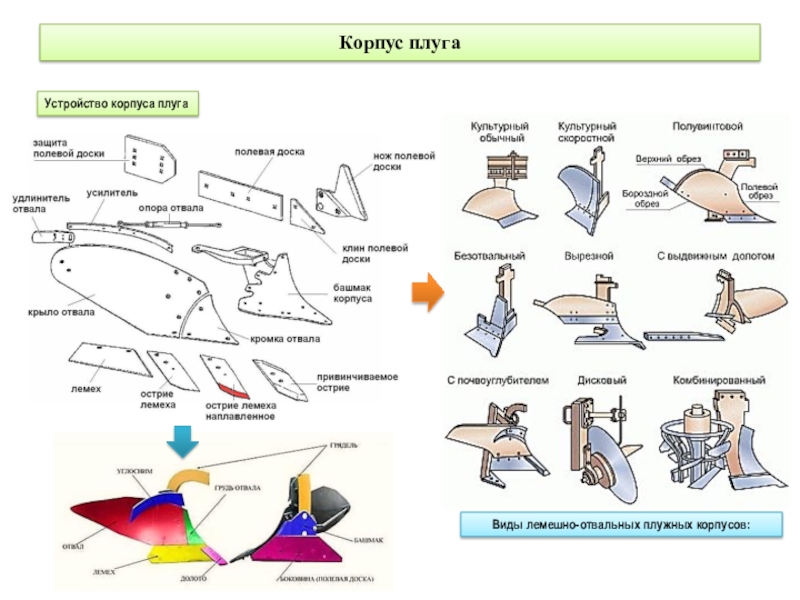

а–корпус ПК-16.000; б–корпус ПЛП-01.000; в–полосовой корпус оборотного плуга LEMKEN; г–корпус плуга LEMKEN со сплошным отвалом; д–культурный; е–полувинтовой; ж–безотвальный; з–с накладным долотом; и–с почвоуглубителем; к–вырезной; л–комбинированный; м–дисковый; 1, 10–лемехи; 2, 9–отвалы; 3–стойка; 4–перо отвала; 5–полевая доска; 6–грудь отвала; 7–щиток; 8–уширитель; 11–углосним; 12–нож; 13–долото; 14–почвоуглубительная лапа; 15–диск; 16–шпиндель; 17–корпус ротора; 18–вал; 19–ротор; 20–лопатки; 21–нож полевой доски; 22–клин полевой доски

1-винтовой; 2-полувинтовой;
3-культурный; 4-цилиндрический.

на отвал.

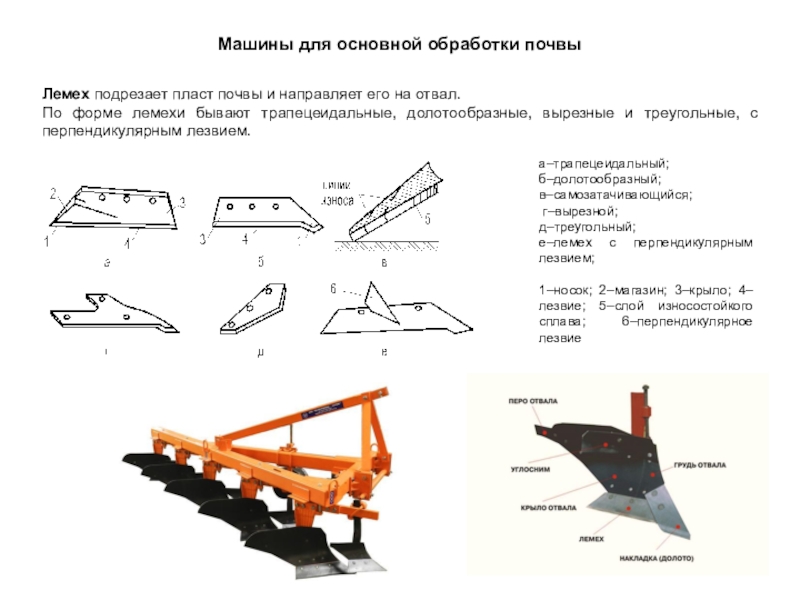

По форме лемехи бывают трапецеидальные, долотообразные, вырезные и треугольные, с перпендикулярным лезвием.

а–трапецеидальный;
б–долотообразный;
в–самозатачивающийся;
г–вырезной;
д–треугольный;
е–лемех с перпендикулярным лезвием;

1–носок; 2–магазин; 3–крыло; 4–лезвие; 5–слой износостойкого сплава; 6–перпендикулярное лезвие

разгружает ее от изгибающего момента, возникающего под действием бокового давления пласта почвы.
Полевой доской корпус опирается на стенку борозды.

Современные плуги оснащают полевыми досками с ножом, позволяющими снизить износ рабочих органов плуга.

Технологический процесс оборота пласта корпусом плуга: а — с предплужником;
б — без предплужника;
1 — нож; 2 — предплужник; 3 — корпус;
4 — стойка; 5 — отвал; 6 — лемех;
7 — полевая доска.

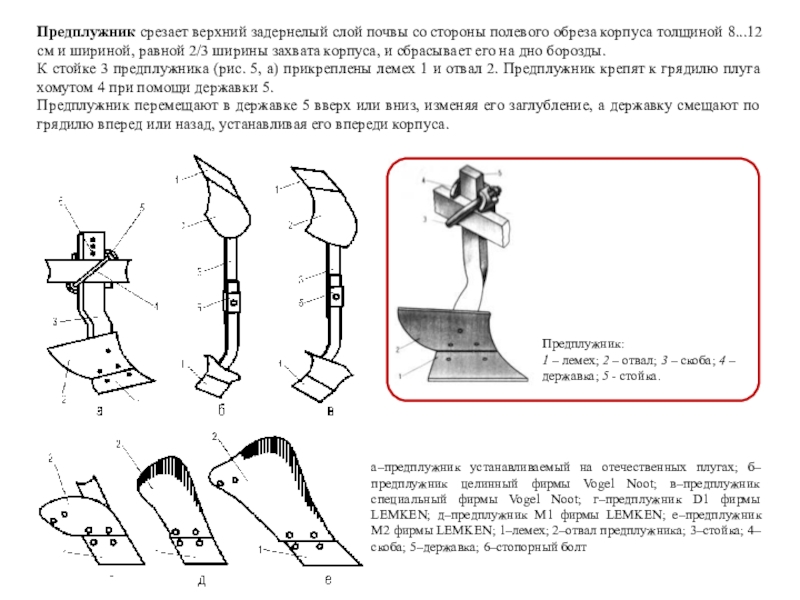

толщиной 8...12 см и шириной, равной 2/3 ширины захвата корпуса, и сбрасывает его на дно борозды.
К стойке 3 предплужника (рис. 5, а) прикреплены лемех 1 и отвал 2. Предплужник крепят к грядилю плуга хомутом 4 при помощи державки 5.
Предплужник перемещают в державке 5 вверх или вниз, изменяя его заглубление, а державку смещают по грядилю вперед или назад, устанавливая его впереди корпуса.

а–предплужник устанавливаемый на отечественных плугах; б–предплужник целинный фирмы Vogel Noot; в–предплужник специальный фирмы Vogel Noot; г–предплужник D1 фирмы LEMKEN; д–предплужник М1 фирмы LEMKEN; е–предплужник М2 фирмы LEMKEN; 1–лемех; 2–отвал предплужника; 3–стойка; 4–скоба; 5–державка; 6–стопорный болт

Предплужник:
1 – лемех; 2 – отвал; 3 – скоба; 4 – державка; 5 - стойка.

от массива и способствует лучшему обороту пласта, заделке растительных остатков, обеспечивает устойчивый ход плуга и равномерность глубины вспашки. Различают ножи дисковые, черенковые и плоские с опорной лыжей.

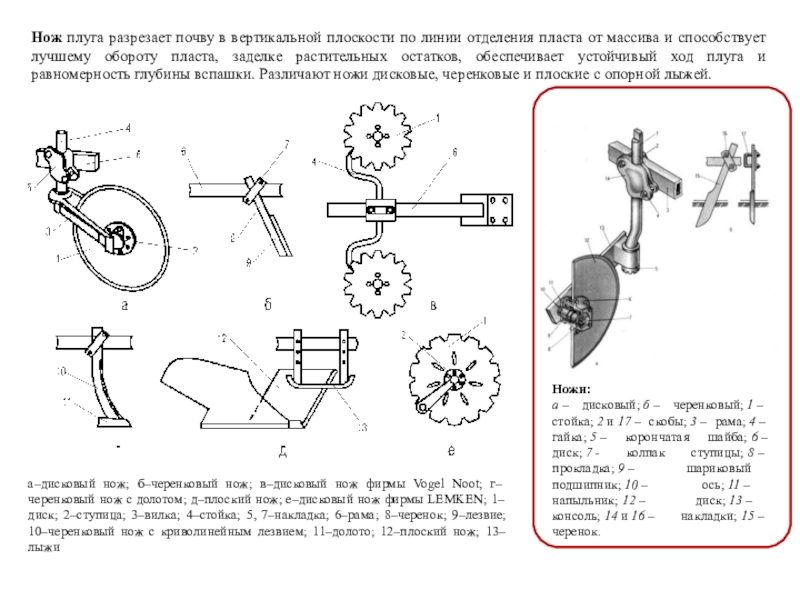

а–дисковый нож; б–черенковый нож; в–дисковый нож фирмы Vogel Noot; г–черенковый нож с долотом; д–плоский нож; е–дисковый нож фирмы LEMKEN; 1–диск; 2–ступица; 3–вилка; 4–стойка; 5, 7–накладка; 6–рама; 8–черенок; 9–лезвие; 10–черенковый нож с криволинейным лезвием; 11–долото; 12–плоский нож; 13–лыжи

Ножи:
а – дисковый; б – черенковый; 1 – стойка; 2 и 17 – скобы; 3 – рама; 4 – гайка; 5 – корончатая шайба; 6 – диск; 7 - колпак ступицы; 8 – прокладка; 9 – шариковый подшипник; 10 – ось; 11 – напыльник; 12 – диск; 13 – консоль; 14 и 16 – накладки; 15 – черенок.

и плоского (д) ножей:

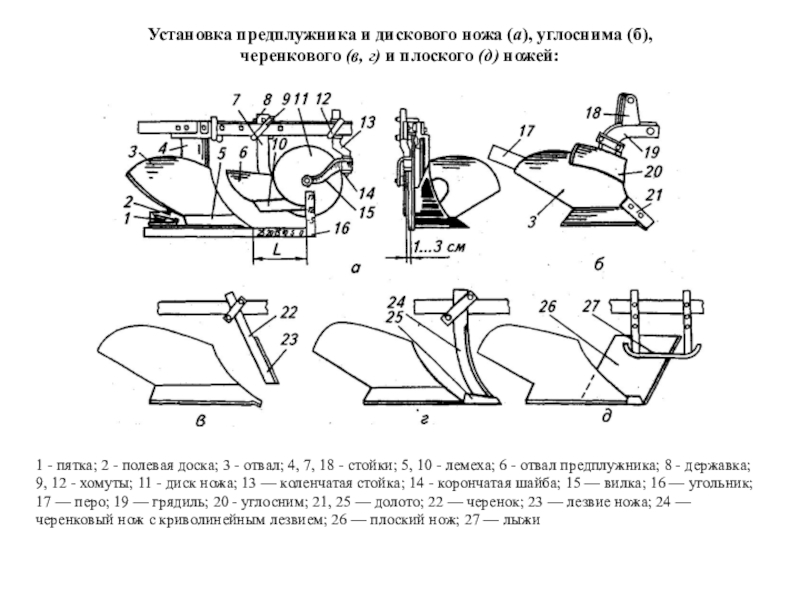

1 - пятка; 2 - полевая доска; 3 - отвал; 4, 7, 18 - стойки; 5, 10 - лемеха; 6 - отвал предплужника; 8 - державка; 9, 12 - хомуты; 11 - диск ножа; 13 — коленчатая стойка; 14 - корончатая шайба; 15 — вилка; 16 — угольник; 17 — перо; 19 — грядиль; 20 - углосним; 21, 25 — долото; 22 — черенок; 23 — лезвие ножа; 24 — черенковый нож с криволинейным лезвием; 26 — плоский нож; 27 — лыжи

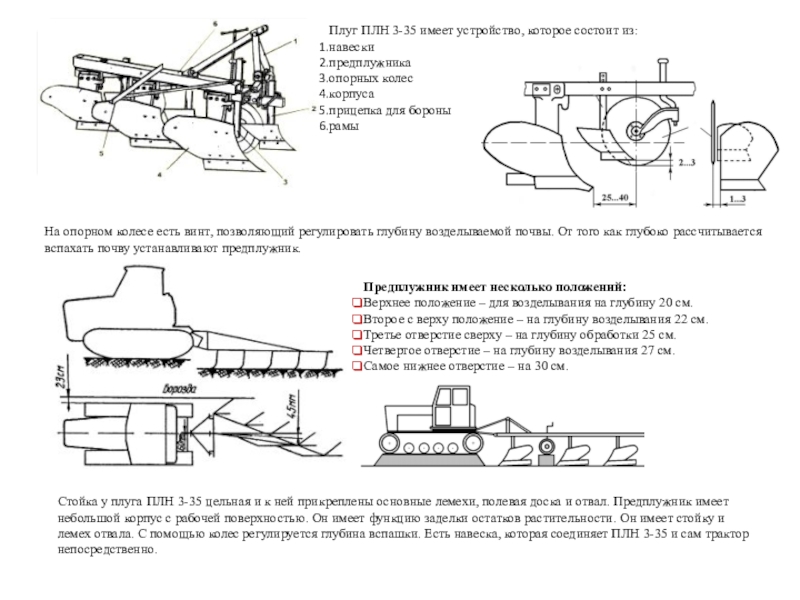

имеет несколько положений:
Верхнее положение – для возделывания на глубину 20 см.
Второе с верху положение – на глубину возделывания 22 см.
Третье отверстие сверху – на глубину обработки 25 см.
Четвертое отверстие – на глубину возделывания 27 см.
Самое нижнее отверстие – на 30 см.

На опорном колесе есть винт, позволяющий регулировать глубину возделываемой почвы. От того как глубоко рассчитывается вспахать почву устанавливают предплужник.

Стойка у плуга ПЛН 3-35 цельная и к ней прикреплены основные лемехи, полевая доска и отвал. Предплужник имеет небольшой корпус с рабочей поверхностью. Он имеет функцию заделки остатков растительности. Он имеет стойку и лемех отвала. С помощью колес регулируется глубина вспашки. Есть навеска, которая соединяет ПЛН 3-35 и сам трактор непосредственно.

– корпус
4 – стойка
5 – отвал
6 – лемех
7 – полевая доска

Рабочий процесс плуга

Рабочий процесс

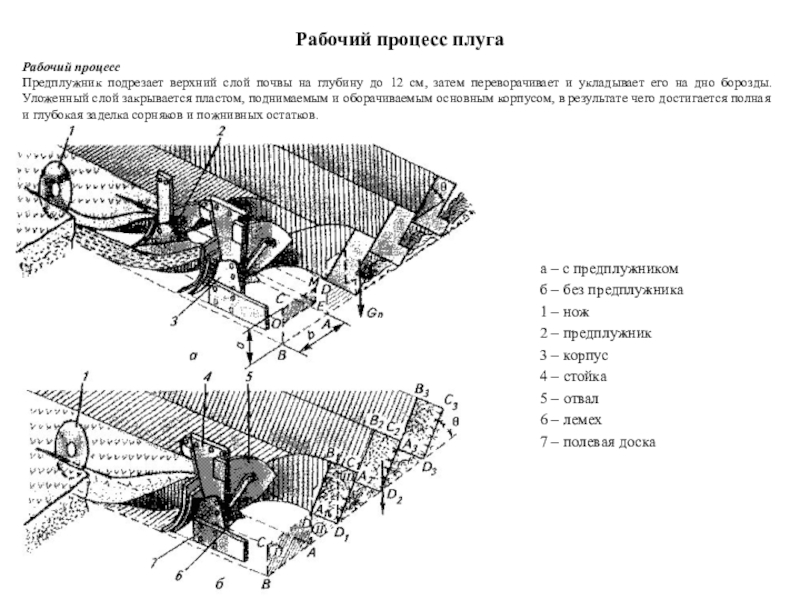

Предплужник подрезает верхний слой почвы на глубину до 12 см, затем переворачивает и укладывает его на дно борозды. Уложенный слой закрывается пластом, поднимаемым и оборачиваемым основным корпусом, в результате чего достигается полная и глубокая заделка сорняков и пожнивных остатков.

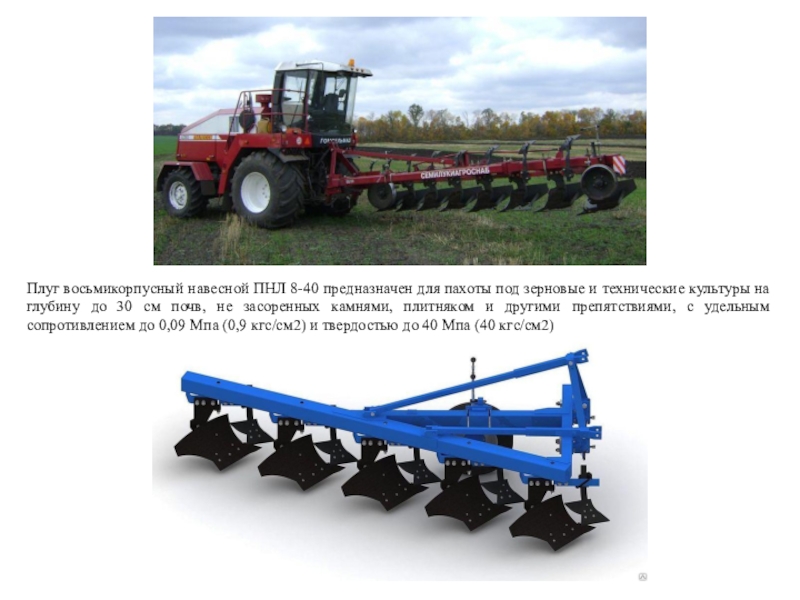

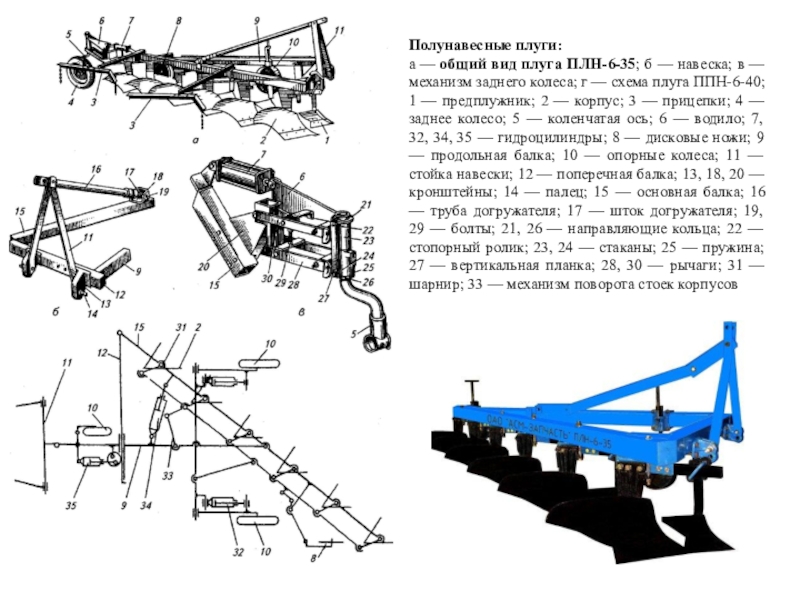

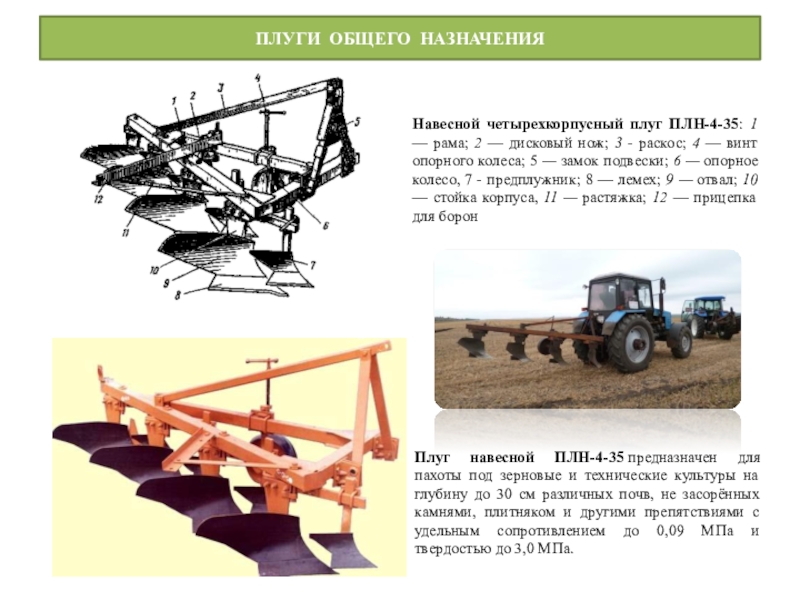

культуры на глубину до 30 см различных почв, не засорённых камнями, плитняком и другими препятствиями с удельным сопротивлением до 0,09 МПа и твердостью до 3,0 МПа.

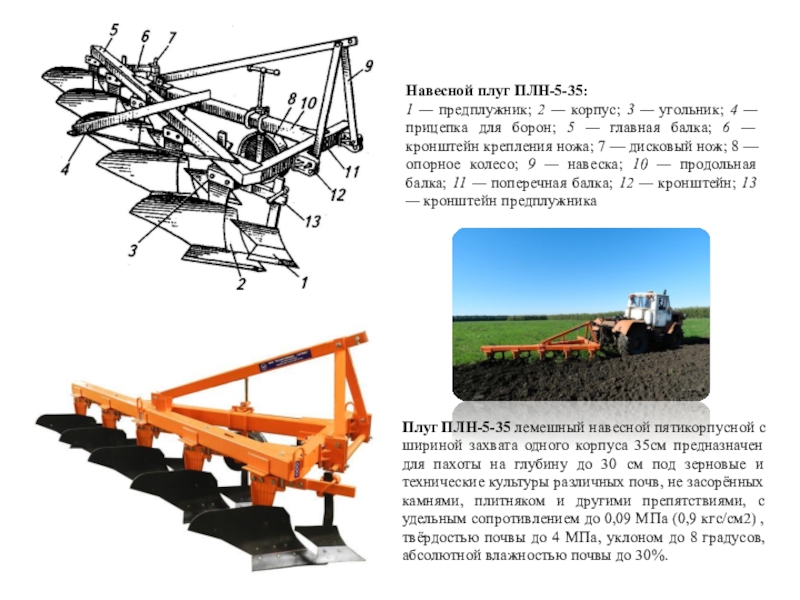

для пахоты на глубину до 30 см под зерновые и технические культуры различных почв, не засорённых камнями, плитняком и другими препятствиями, с удельным сопротивлением до 0,09 МПа (0,9 кгс/см2) , твёрдостью почвы до 4 МПа, уклоном до 8 градусов, абсолютной влажностью почвы до 30%.

технические культуры на глубину до 30 см почв, не засоренных камнями, плитняком и другими препятствиями, с удельным сопротивлением до 0,09 Мпа (0,9 кгс/см2) и твердостью до 40 Мпа (40 кгс/см2)

— полувинтовой корпус; у —углосним; рс — рыхлительная стойка; бо — безотвальный корпус; кв — вырезной корпус; кп — корпус с почвоуглубительной лапой; вк — винтовой корпус; п —предплужник; чс — чизельная стойка.

корпуса 35см. Предназначен для почв, засоренных камнями.

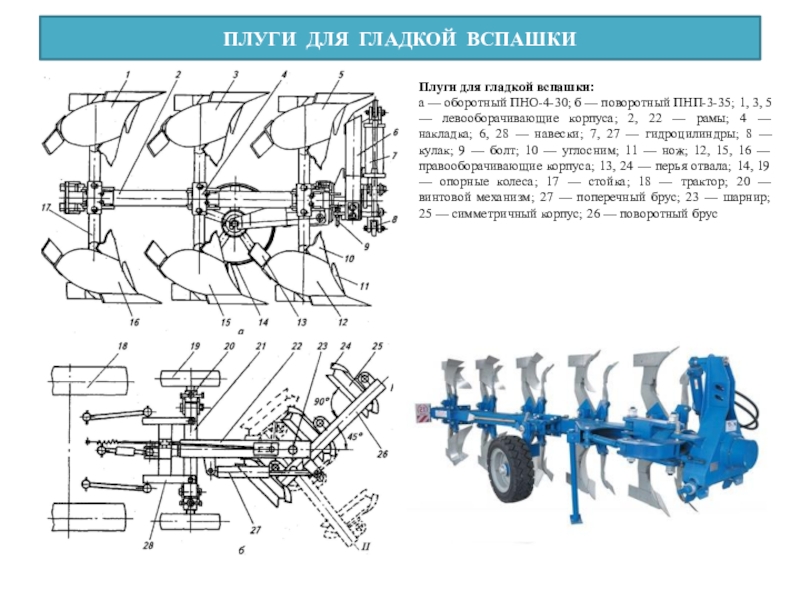

Вари-Диамант 9 5N 100 - пятикорпусной оборотный плуг с регулируемой шириной захвата от 30 до 55 см. Защита от перегрузок при помощи срезных болтов, пружин.

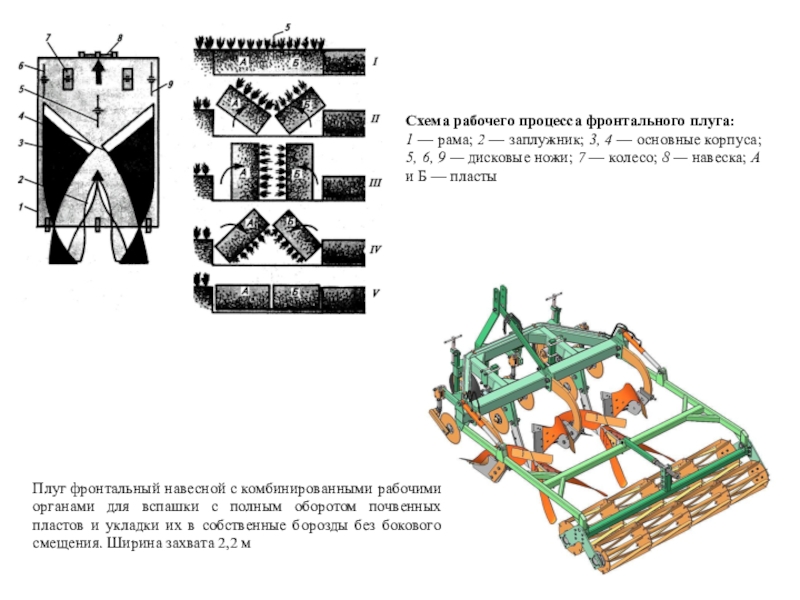

оборотом почвенных пластов и укладки их в собственные борозды без бокового смещения. Ширина захвата 2,2 м

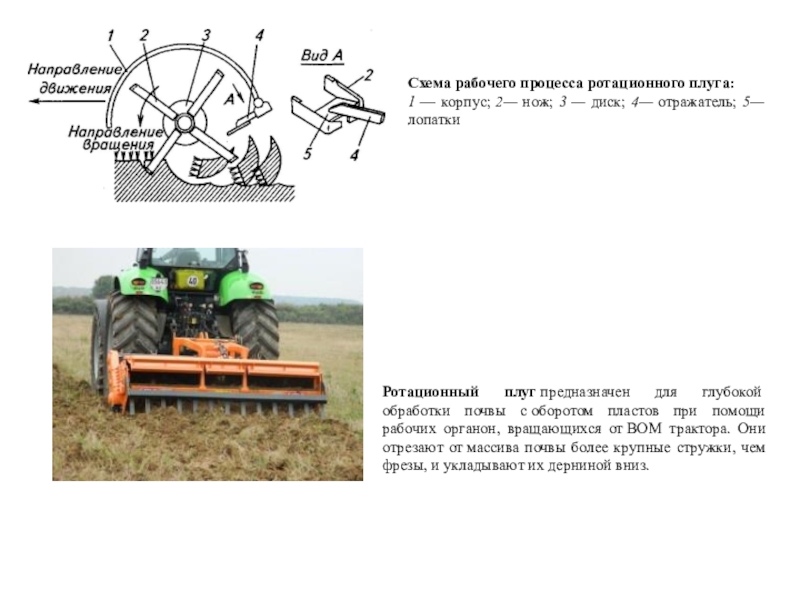

органон, вращающихся от ВОМ трактора. Они отрезают от массива почвы более крупные стружки, чем фрезы, и укладывают их дерниной вниз.

— средний корпус; 3 — задний корпус.

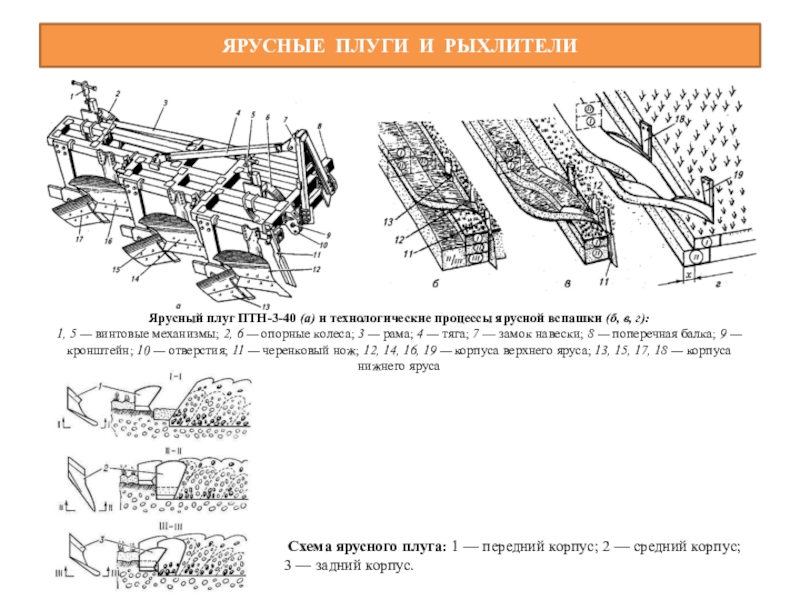

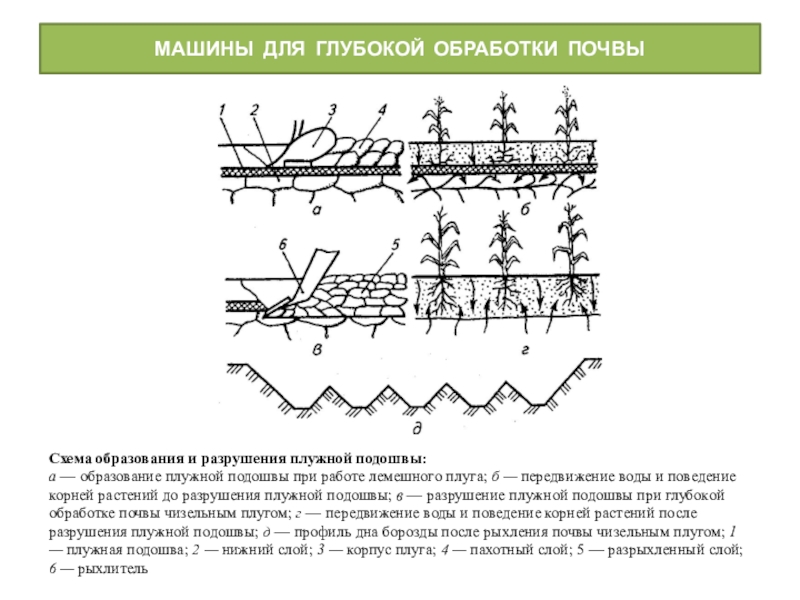

образование плужной подошвы при работе лемешного плуга; б — передвижение воды и поведение корней растений до разрушения плужной подошвы; в — разрушение плужной подошвы при глубокой обработке почвы чизельным плугом; г — передвижение воды и поведение корней растений после разрушения плужной подошвы; д — профиль дна борозды после рыхления почвы чизельным плугом; 1 — плужная подошва; 2 — нижний слой; 3 — корпус плуга; 4 — пахотный слой; 5 — разрыхленный слой; 6 — рыхлитель

1 — кронштейн; 2 — болт; 3 — накладка; 4 — брус рамы; 5 — дисковый нож; 6, 15 — лемеха; 7 — долото; 8, 16 — башмаки; 9, 17 — полевые доски; 10 — рыхлительная пластина; 11,12, 13 — стойки; 14 — накладка

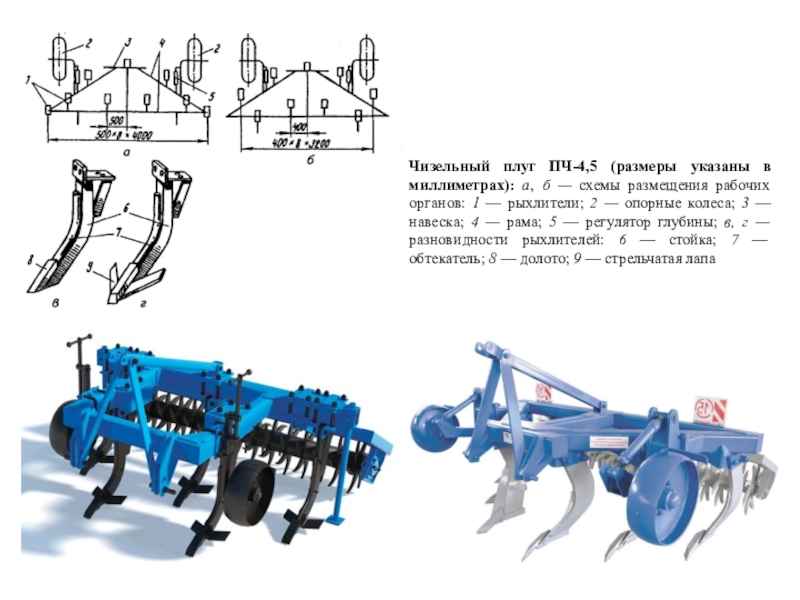

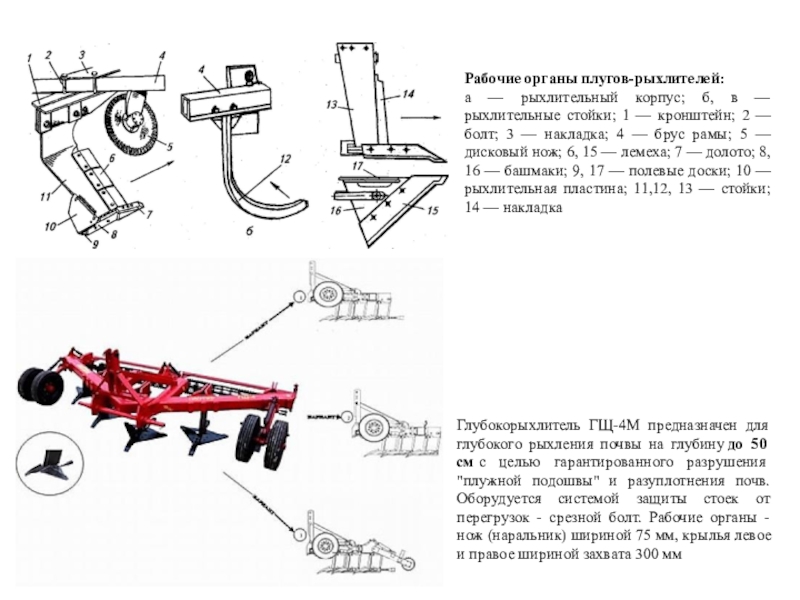

Глубокорыхлитель ГЩ-4М предназначен для глубокого рыхления почвы на глубину до 50 см с целью гарантированного разрушения "плужной подошвы" и разуплотнения почв. Оборудуется системой защиты стоек от перегрузок - срезной болт. Рабочие органы - нож (наральник) шириной 75 мм, крылья левое и правое шириной захвата 300 мм

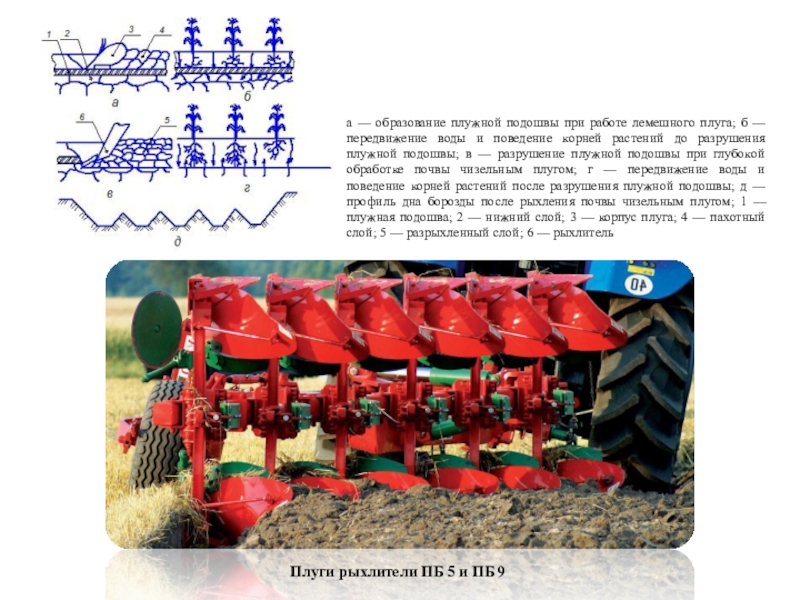

при работе лемешного плуга; б — передвижение воды и поведение корней растений до разрушения плужной подошвы; в — разрушение плужной подошвы при глубокой обработке почвы чизельным плугом; г — передвижение воды и поведение корней растений после разрушения плужной подошвы; д — профиль дна борозды после рыхления почвы чизельным плугом; 1 — плужная подошва; 2 — нижний слой; 3 — корпус плуга; 4 — пахотный слой; 5 — разрыхленный слой; 6 — рыхлитель

трактора к работе;
- подготовку плуга к работе;
- предварительную настройку агрегата

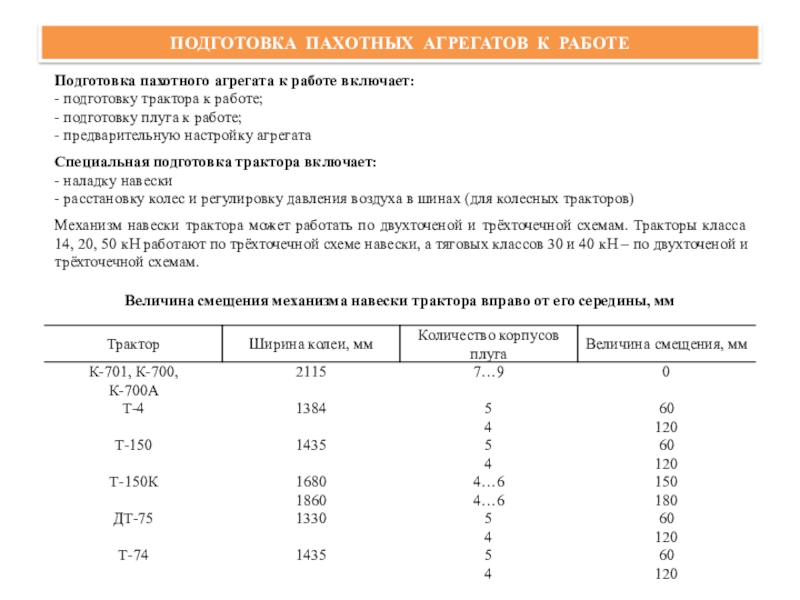

Специальная подготовка трактора включает:
- наладку навески
- расстановку колес и регулировку давления воздуха в шинах (для колесных тракторов)

Механизм навески трактора может работать по двухточеной и трёхточечной схемам. Тракторы класса 14, 20, 50 кН работают по трёхточечной схеме навески, а тяговых классов 30 и 40 кН – по двухточеной и трёхточечной схемам.

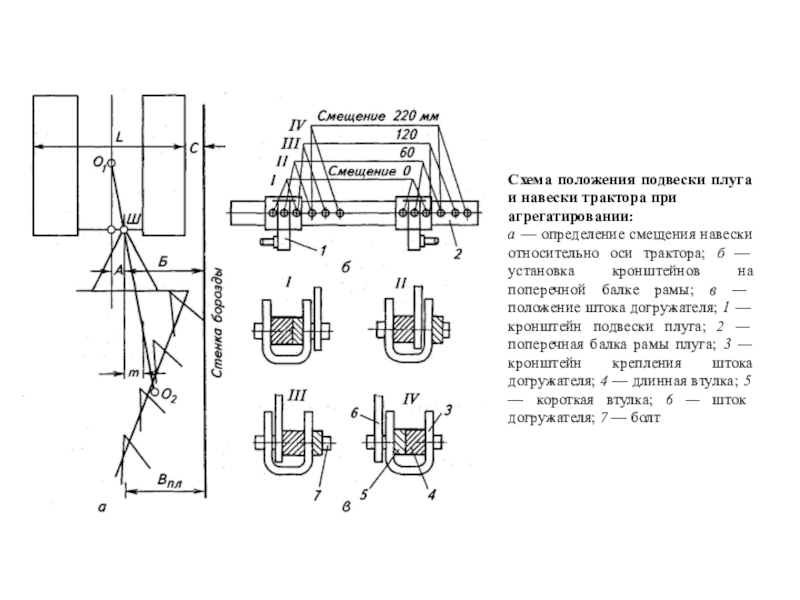

Величина смещения механизма навески трактора вправо от его середины, мм

типа К-700:
1 - палец; 2- наружный стакан; 3 - внутренний стакан; 4 – нижняя тяга; 5 - центральная тяга

рычаг; 6 – блокирующий палец; 7 - масленки; 8 - вал подъемных рычагов; 9 – подъемный рычаг; 10 - центральная тяга; 11 - раскос; 12 - стопорный палец; 13 - нижняя тяга; 14 – ограничительная цепь; 15 - палец телескопического соединения; 16 – центральная головка;17 – отверстие.

раскоса; 3 - левый раскос; 4 - передняя часть продольной тяги; 5 – подъемный рычаг; 6 - шток гидроцилиндра; 7 – поворотный рычаг; 8 - центральная тяга; 9 - редуктор правого раскоса;10 - задняя часть про дольной тяги; 11 - ограничительная цепь; 12 - стяжка цепи; 13 – прицепное устройство; 14 - масленка; 15 - рукоятка; 16 - шестерни; 17 – труба раскоса; А – прорезь.

упряжная скоба (серьга); 4 - палец; 5 – шкворень.

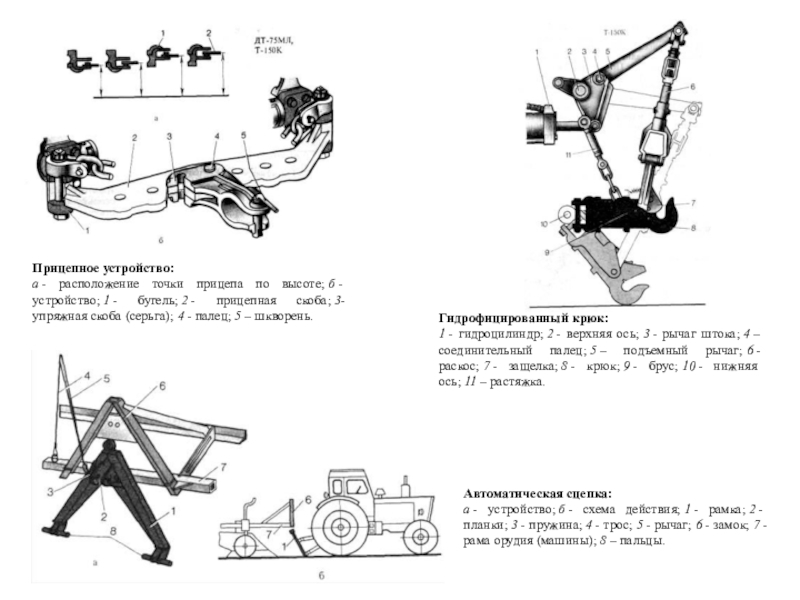

Автоматичес­кая сцепка:
а - устройство; б - схема действия; 1 - рамка; 2 - планки; 3 - пружина; 4 - трос; 5 - рычаг; 6 - замок; 7 - рама орудия (машины); 8 – пальцы.

Гидрофицированный крюк:
1 - гидроцилиндр; 2 - верхняя ось; 3 - рычаг штока; 4 – соединительный палец; 5 – подъемный рычаг; 6 - раскос; 7 - защелка; 8 - крюк; 9 - брус; 10 - нижняя ось; 11 – растяжка.

рамки; в — снятие упора; I — трос; 2 — рукоятка; 3 — кронштейн; 4 — отверстие; 5 — палец; 6 — продольная тяга; 7 — упор; 8 – шток.

- продольные тяги; 3 - рычаги; 4 - гидроцилиндр; 5 - втулка; 6 - ось; 7 - верхняя тяга; 8 и 11 - рычаги подъема; 10 - рычаг штока

Механизм навески трактора Т-150К, налаженный по двухточечной схеме:
1 – подъемный (правый) рычаг; 2 – верхняя тяга; 3 – правый раскос; 4 – нижняя тяга; 5 – левый раскос; 6 – ограничительная цепь; 7 – нижняя ось; 8 – упор; 9 – головка; 10 – подъемный (левый) рычаг; 11 – рычаг штока; 12 – палец; 13 – верхняя ось; 14 – отверстие; 15 – вал рычагов; 16 – фиксатор верхней тяги

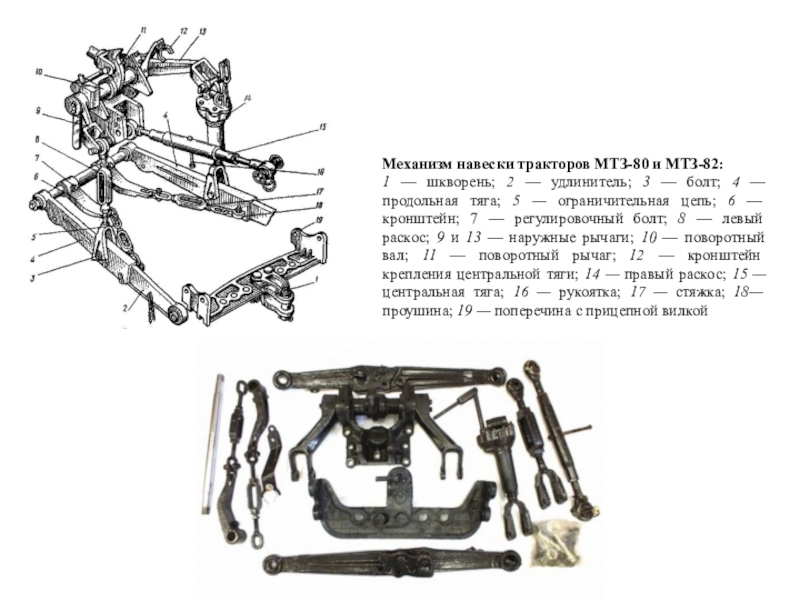

3 — болт; 4 —продольная тяга; 5 — ограничительная цепь; 6 — кронштейн; 7 — регулировочный болт; 8 — левый раскос; 9 и 13 — наружные рычаги; 10 — поворотный вал; 11 — поворотный рычаг; 12 — кронштейн крепления центральной тяги; 14 — правый раскос; 15 — центральная тяга; 16 — рукоятка; 17 — стяжка; 18— проушина; 19 — поперечина с прицепной вилкой

тракторов типа МТЗ-80; МТЗ-82

Давление в шинах колес, МПа

– рама плуга; 3 – корпус; 4 – лемех предплужника; 5 – лемех корпуса; 6 – дисковый нож

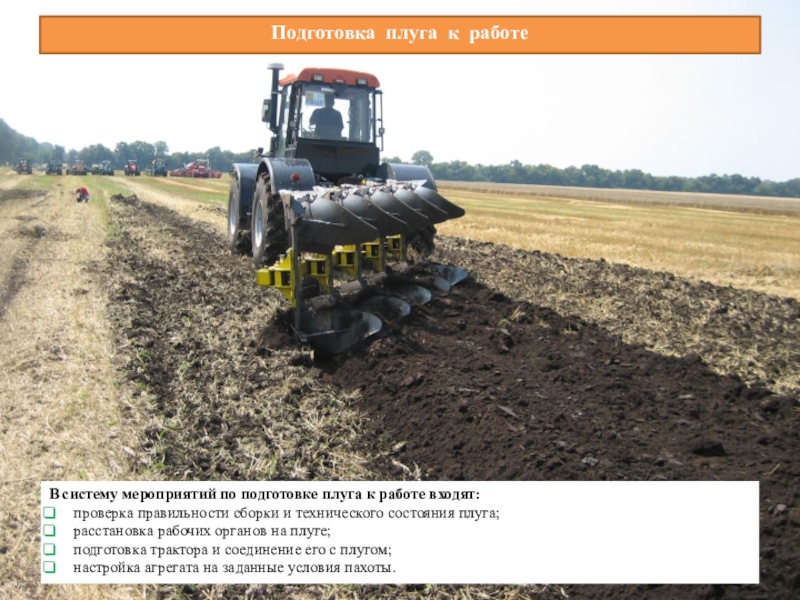

В систему мероприятий по подготовке плуга к работе входят:
проверка правильности сборки и технического состояния плуга;
расстановка рабочих органов на плуге;
подготовка трактора и соединение его с плугом;
настройка агрегата на заданные условия пахоты.

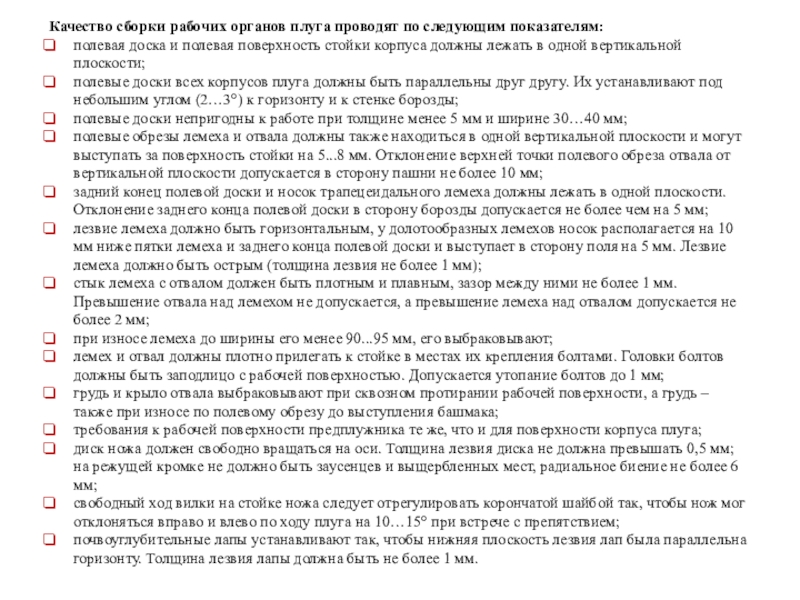

Подготовка плуга к работе

полевая поверхность стойки корпуса должны лежать в одной вертикальной плоскости;
полевые доски всех корпусов плуга должны быть параллельны друг другу. Их устанавливают под небольшим углом (2…3°) к горизонту и к стенке борозды;
полевые доски непригодны к работе при толщине менее 5 мм и ширине 30…40 мм;
полевые обрезы лемеха и отвала должны также находиться в одной вертикальной плоскости и могут выступать за поверхность стойки на 5...8 мм. Отклонение верхней точки полевого обреза отвала от вертикальной плоскости допускается в сторону пашни не более 10 мм;
задний конец полевой доски и носок трапецеидального лемеха должны лежать в одной плоскости. Отклонение заднего конца полевой доски в сторону борозды допускается не более чем на 5 мм;
лезвие лемеха должно быть горизонтальным, у долотообразных лемехов носок располагается на 10 мм ниже пятки лемеха и заднего конца полевой доски и выступает в сторону поля на 5 мм. Лезвие лемеха должно быть острым (толщина лезвия не более 1 мм);
стык лемеха с отвалом должен быть плотным и плавным, зазор между ними не более 1 мм. Превышение отвала над лемехом не допускается, а превышение лемеха над отвалом допускается не более 2 мм;
при износе лемеха до ширины его менее 90...95 мм, его выбраковывают;
лемех и отвал должны плотно прилегать к стойке в местах их крепления болтами. Головки болтов должны быть заподлицо с рабочей поверхностью. Допускается утопание болтов до 1 мм;
грудь и крыло отвала выбраковывают при сквозном протирании рабочей поверхности, а грудь – также при износе по полевому обрезу до выступления башмака;
требования к рабочей поверхности предплужника те же, что и для поверхности корпуса плуга;
диск ножа должен свободно вращаться на оси. Толщина лезвия диска не должна превышать 0,5 мм; на режущей кромке не должно быть заусенцев и выщербленных мест, радиальное биение не более 6 мм;
свободный ход вилки на стойке ножа следует отрегулировать корончатой шайбой так, чтобы нож мог отклоняться вправо и влево по ходу плуга на 10…15° при встрече с препятствием;
почвоуглубительные лапы устанавливают так, чтобы нижняя плоскость лезвия лап была параллельна горизонту. Толщина лезвия лапы должна быть не более 1 мм.

быть равно 51,5 см. При работе длину левого раскоса менять нельзя.
На стойку устанавливаем нужную нам глубину возделывания земли, она должна ровняться 2/3 от заданной глубины. При проходе первого ряда убедитесь, что задний корпус у ПЛН 3-35 пашет на заданную ему опорным колесом глубину, а передний на половину от этой глубины. Если этого не происходит, то снова отрегулируйте ПЛН 3-35.
По бороздам ПЛН 3-35 должен двигаться ровно и быть устойчив. Рама не должна перекашиваться и всегда находиться строго параллельно земле.

Настройка плуга перед работой
Настраивать такой ПЛН 3-35 следует на специальной площадке, еще до выезда в поле. Берутся подложки, которые будут равны глубине предполагаемой вспашки и устанавливаются под левое и опорное колесо трактора и плуга. После этого ПЛН 3-35 и лемехи опускаются на площадку. Винтом опорного колеса подкручивают колесо до положения соприкосания с поверхностью подкладки. Регулировка плуга можно представить в виде схемы : 1 – скоба, 2 – детали крепления, 3–чистик, 4 – колесо, 5 – стойка, 6 – механизм винтовой.
После этого выравнивается сам ПЛН 3-35 при помощи раскоса тракторной навески и центральной тяги. Основное что требуется сделать при такой настройке, это отрегулировать плуг параллельно площадки. Причем он должен быть отрегулирован как в продольных, так и в поперечных плоскостях. На передние отверстия продольных тяг монтируются раскосы агрегата. Соединять раму с верхней тягой нужно только при помощи автосцепки через отверстие. Соединение через паз может привести ПЛН 3-35 к плохому и неустойчивому положению во время работы.

схему (рис.). Для этого втулку 5 закрепляют на нижней оси со смещением на 140 мм вправо от продольной оси симметрии трактора. Вилки нижних тяг 2 и 9 отсоединяют от боковых шарниров и прикрепляют к скобе втулки 5, Передние концы ограничительных цепей 10 соединяют с вилками бугелей трактора, а задние со скобами нижних продольных тяг.

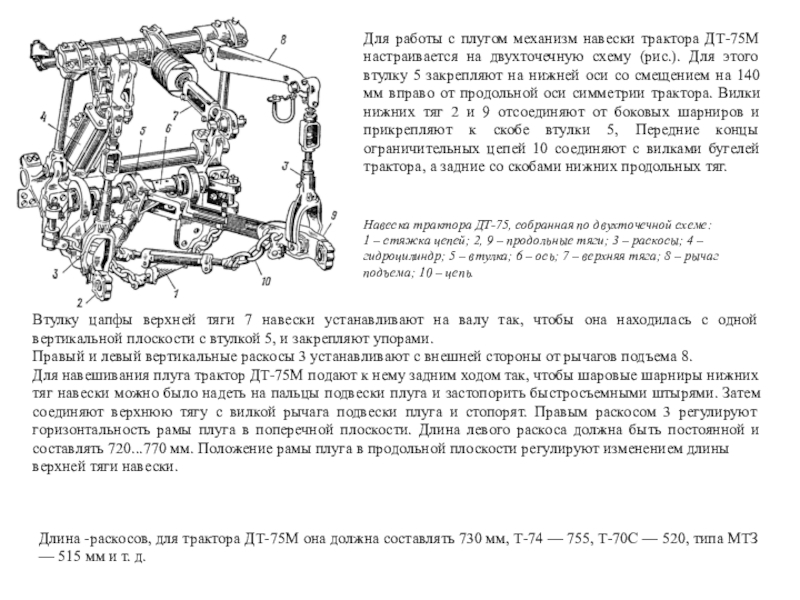

Навеска трактора ДТ-75, собранная по двухточечной схеме: 1 – стяжка цепей; 2, 9 – продольные тяги; 3 – раскосы; 4 – гидроцилиндр; 5 – втулка; 6 – ось; 7 – верхняя тяга; 8 – рычаг подъема; 10 – цепь.

Втулку цапфы верхней тяги 7 навески устанавливают на валу так, чтобы она находилась с одной вертикальной плоскости с втулкой 5, и закрепляют упорами.
Правый и левый вертикальные раскосы 3 устанавливают с внешней стороны от рычагов подъема 8.
Для навешивания плуга трактор ДТ-75М подают к нему задним ходом так, чтобы шаровые шарниры нижних тяг навески можно было надеть на пальцы подвески плуга и застопорить быстросъемными штырями. Затем соединяют верхнюю тягу с вилкой рычага подвески плуга и стопорят. Правым раскосом 3 регулируют горизонтальность рамы плуга в поперечной плоскости. Длина левого раскоса должна быть постоянной и составлять 720...770 мм. Положение рамы плуга в продольной плоскости регулируют изменением длины
верхней тяги навески.

Длина -раскосов, для трактора ДТ-75М она должна составлять 730 мм, Т-74 — 755, Т-70С — 520, типа МТЗ — 515 мм и т. д.

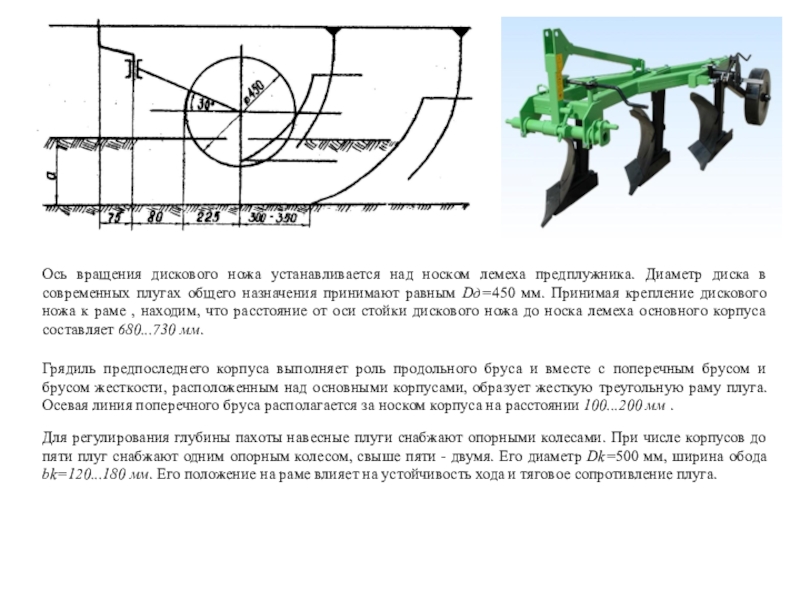

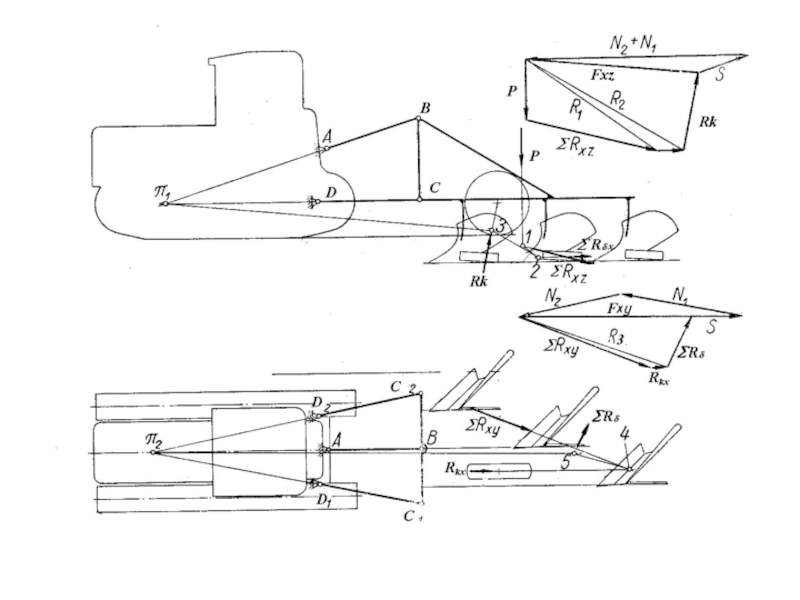

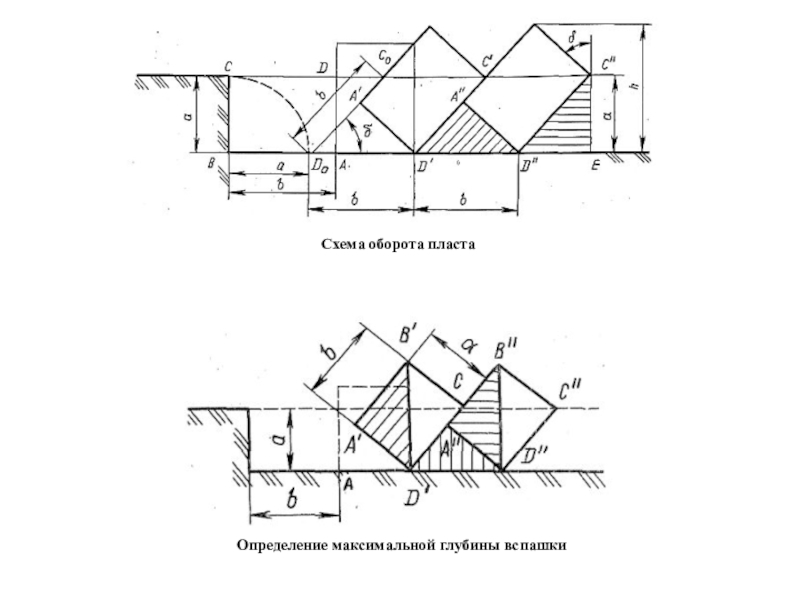

плуга), от которого зависит металлоемкость и приспосабливаемость плуга к рельефу поля, принимают из условий незабиваемости почвой и растительными остатками, учитывая также возможность установки предплужников и дисковых ножей перед каждым корпусом плуга.
Рекомендуют при b=30 см принимать l =70 см, при b=35 см - l =75 см и при b =40 см - l =80 см.

Расстояние между носками предплужника и основного корпуса в современных плугах составляет 300...350 мм. При таком расстоянии пласт, поднимаемый основным корпусом, не задевает за стойку предплужника, свободно проходя через пространство между рабочей поверхностью корпуса и тыльной поверхностью предплужника. Заделка верхнего слоя почвы получается более глубокой и полной.

в современных плугах общего назначения принимают равным Dд=450 мм. Принимая крепление дискового ножа к раме , находим, что расстояние от оси стойки дискового ножа до носка лемеха основного корпуса составляет 680...730 мм.

Грядиль предпоследнего корпуса выполняет роль продольного бруса и вместе с поперечным брусом и брусом жесткости, расположенным над основными корпусами, образует жесткую треугольную раму плуга. Осевая линия поперечного бруса располагается за носком корпуса на расстоянии 100...200 мм .

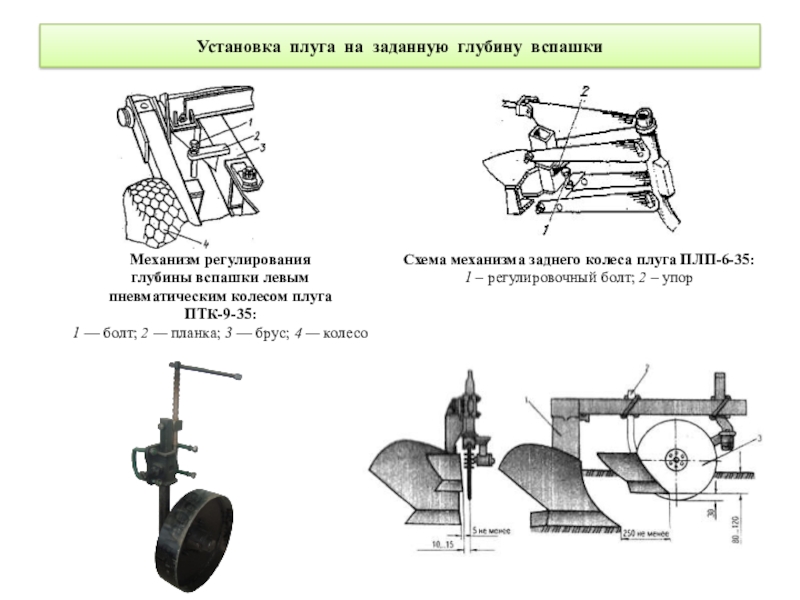

Для регулирования глубины пахоты навесные плуги снабжают опорными колесами. При числе корпусов до пяти плуг снабжают одним опорным колесом, свыше пяти - двумя. Его диаметр Dk=500 мм, ширина обода bk=120...180 мм. Его положение на раме влияет на устойчивость хода и тяговое сопротивление плуга.

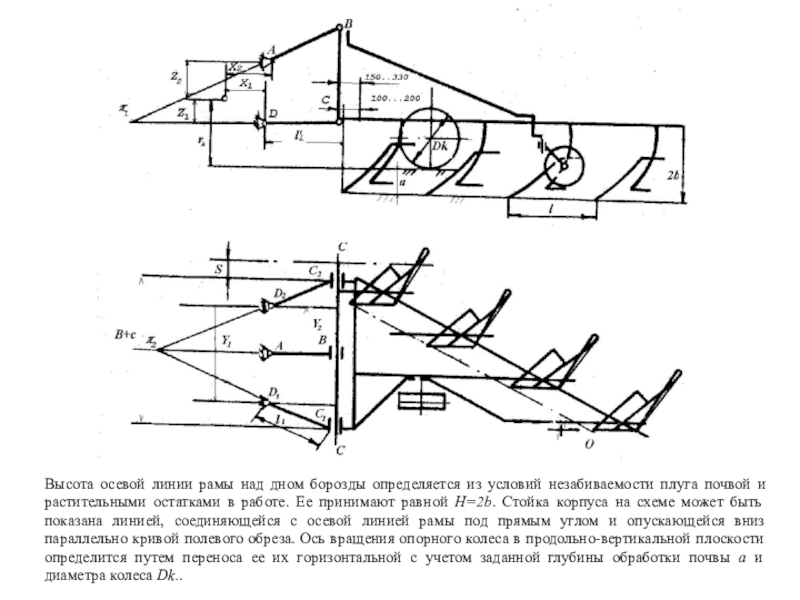

плуга почвой и растительными остатками в работе. Ее принимают равной H=2b. Стойка корпуса на схеме может быть показана линией, соединяющейся с осевой линией рамы под прямым углом и опускающейся вниз параллельно кривой полевого обреза. Ось вращения опорного колеса в продольно-вертикальной плоскости определится путем переноса ее их горизонтальной с учетом заданной глубины обработки почвы a и диаметра колеса Dk..

— влажной почвы;

Подготовка трактора для работы с навесными и полунавесными плугами

соломы, камней, одиночных кустов, заравнивание ям, канав;

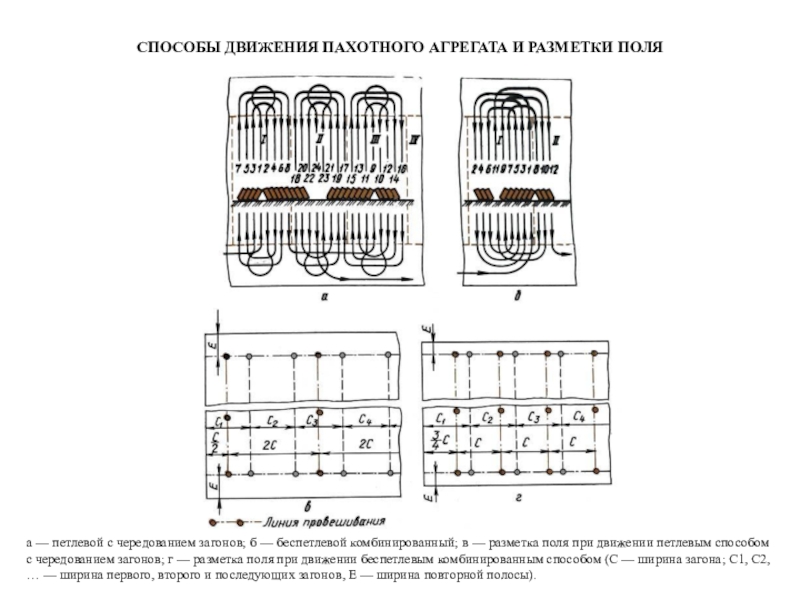

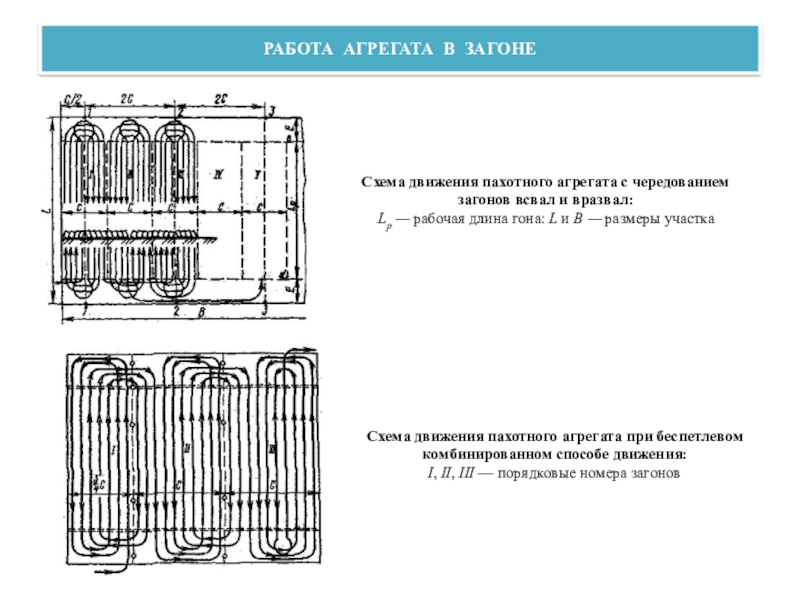

- выбор направления пахоты и способ движения пахотных агрегатов;
- определение ширины загонов, ширины поворотных полос, разметка и Разбивка поля на загоны;
- пропашка контрольных борозд и свальных гребней.

Способы движения. Существует несколько способов движения агрегата. Наиболее распространены петлевой с чередованием загонов (рис. а), беспетлевой комбинированный (рис. б) и челночный. Первый способ используют при вспашке площадей первого и третьего загонов всвал, затем находящегося между ними второго загона вразвал, далее пятого загона всвал, четвертого вразвал и т. д. При таком чередовании загонов число свальных гребней и развальных борозд уменьшается.
Вспашку всвал начинают с середины участка, разделив его пополам, и агрегат пускают по направлению хода часовой стрелки.
Вспашку вразвал ведут с краёв участка и против хода часовой стрелки, приближаясь к середине.

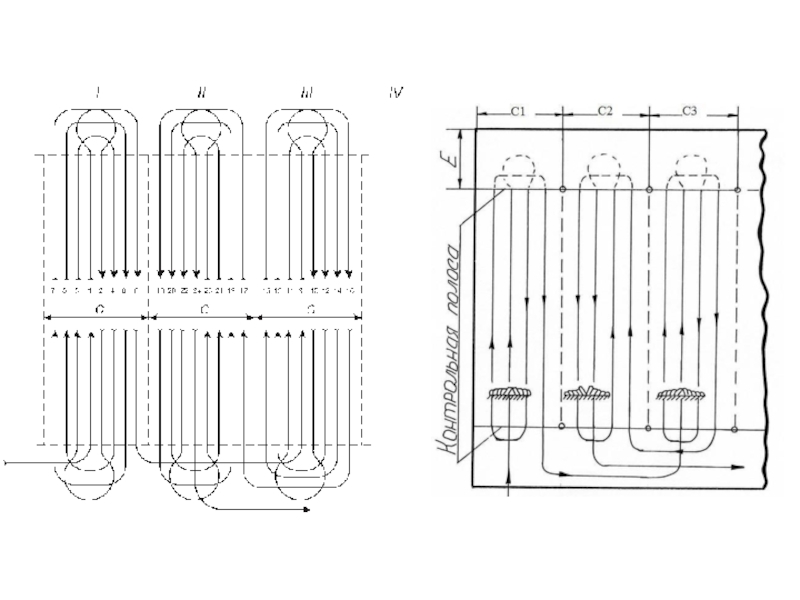

Способы движения пахотного
агрегата: а — петлевой с чередованием загонов;
б — беспетлевой комбинированный; 1...24 — номера проходов; I...IV— номера загонов

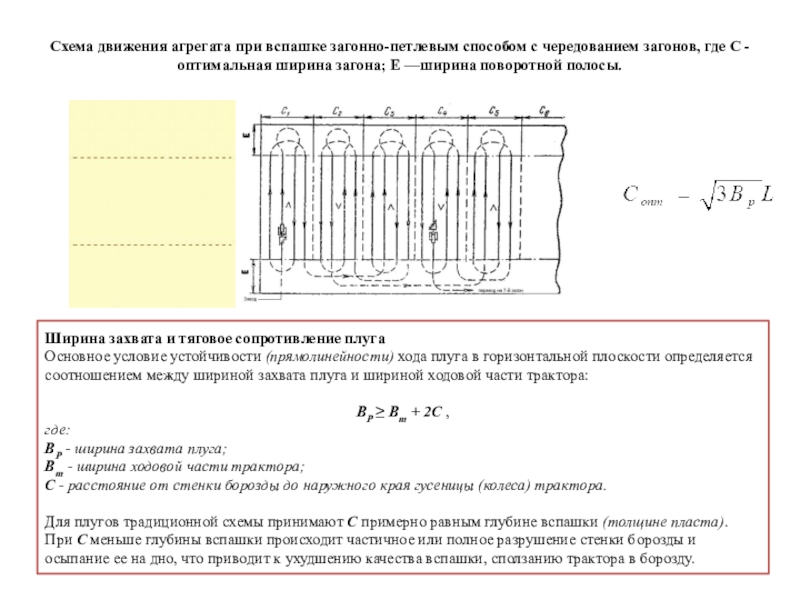

— разметка поля при движении петлевым способом с чередованием загонов; г — разметка поля при движении беспетлевым комбинированным способом (С — ширина загона; C1, С2, … — ширина первого, второго и последующих загонов, Е — ширина повторной полосы).

СПОСОБЫ ДВИЖЕНИЯ ПАХОТНОГО АГРЕГАТА И РАЗМЕТКИ ПОЛЯ

С - оптимальная ширина загона; E —ширина поворотной полосы.

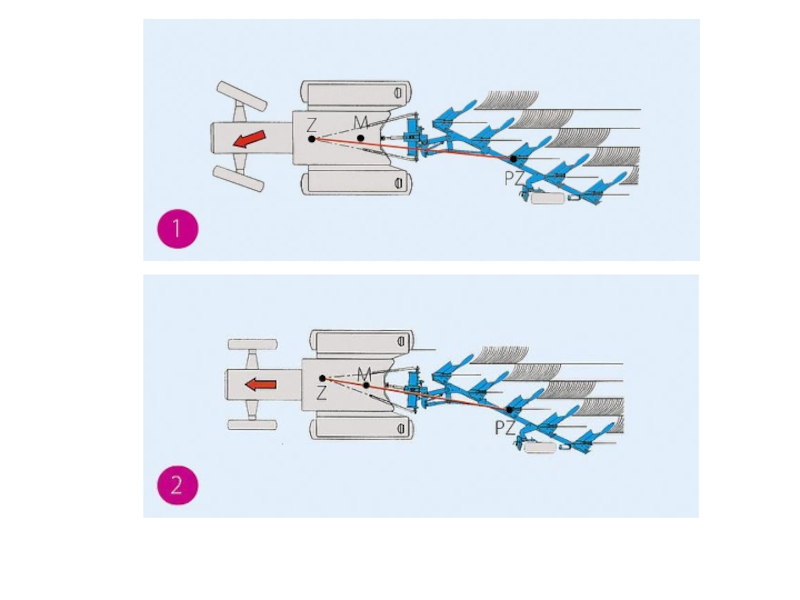

Ширина захвата и тяговое сопротивление плуга

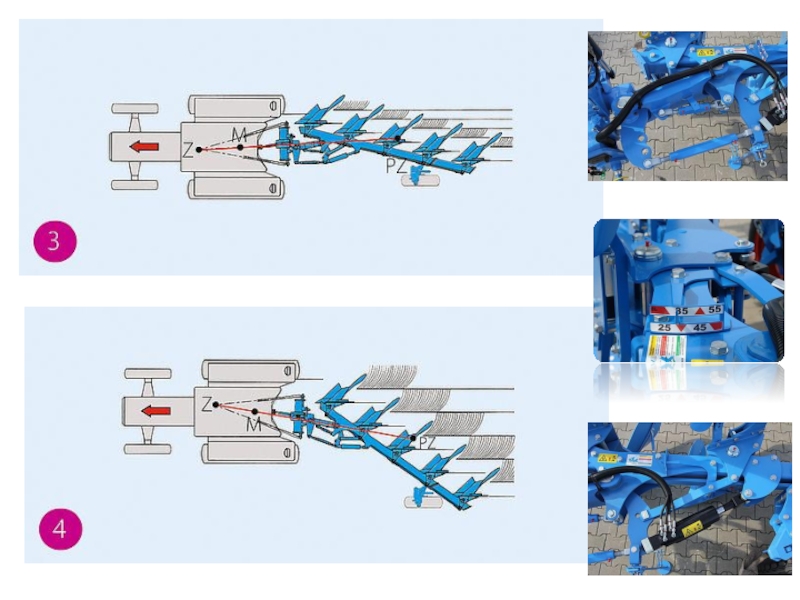

Основное условие устойчивости (прямолинейности) хода плуга в горизонтальной плоскости определяется соотношением между шириной захвата плуга и шириной ходовой части трактора:

ВР ≥ Вт + 2С ,
где:  ВР - ширина захвата плуга;  Вт - ширина ходовой части трактора;  С - расстояние от стенки борозды до наружного края гусеницы (колеса) трактора.

Для плугов традиционной схемы принимают С примерно равным глубине вспашки (толщине пласта).  При С меньше глубины вспашки происходит частичное или полное разрушение стенки борозды и осыпание ее на дно, что приводит к ухудшению качества вспашки, сползанию трактора в борозду.

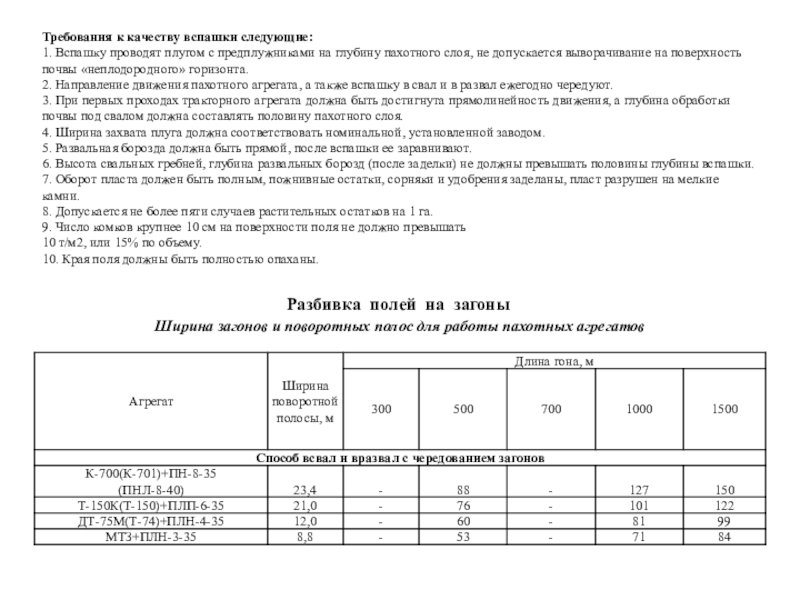

глубину пахотного слоя, не допускается выворачивание на поверхность почвы «неплодородного» горизонта.
2. Направление движения пахотного агрегата, а также вспашку в свал и в развал ежегодно чередуют.
3. При первых проходах тракторного агрегата должна быть достигнута прямолинейность движения, а глубина обработки почвы под свалом должна составлять половину пахотного слоя.
4. Ширина захвата плуга должна соответствовать номинальной, установленной заводом.
5. Развальная борозда должна быть прямой, после вспашки ее заравнивают.
6. Высота свальных гребней, глубина развальных борозд (после заделки) не должны превышать половины глубины вспашки.
7. Оборот пласта должен быть полным, пожнивные остатки, сорняки и удобрения заделаны, пласт разрушен на мелкие камни.
8. Допускается не более пяти случаев растительных остатков на 1 га.
9. Число комков крупнее 10 см на поверхности поля не должно превышать
10 т/м2, или 15% по объему.
10. Края поля должны быть полностью опаханы.

Разбивка полей на загоны

Ширина загонов и поворотных полос для работы пахотных агрегатов

обработке

четыре прохода.

паровых фонов

Эффект от использования комбинированного орудия достигается за счет совмещения технологических операций, снижения расхода топлива и повышения производительности

Tiger AS: 4 ряда рабочих органов с выравнивающими дисками и колёсным почвоуплотнителем

разработан для интенсивной почвообработки глубиной до 35 см.

4. Комбинированные орудия

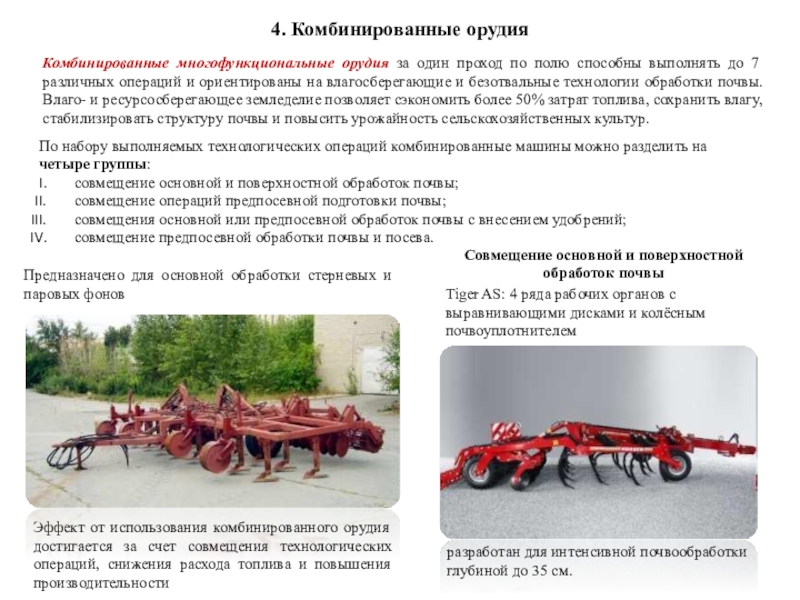

Комбинированные многофункциональные орудия за один проход по полю способны выполнять до 7 различных операций и ориентированы на влагосберегающие и безотвальные технологии обработки почвы. Влаго- и ресурсосберегающее земледелие позволяет сэкономить более 50% затрат топлива, сохранить влагу, стабилизировать структуру почвы и повысить урожайность сельскохозяйственных культур.

По набору выполняемых технологических операций комбинированные машины можно разделить на четыре группы:
совмещение основной и поверхностной обработок почвы;
совмещение операций предпосевной подготовки почвы;
совмещения основной или предпосевной обработок почвы с внесением удобрений;
совмещение предпосевной обработки почвы и посева.

почвы всех видов.  За один проход культиватор КППШ-6 выполняет четыре основных операции: рыхление, выравнивание, разрушение глыб, уплотнение посевного слоя почвы. Совмещение технологических операций в культиваторе КППШ-6 позволяет сократить затраты, сократить время проведения работ, повысить качество обработки почвы.

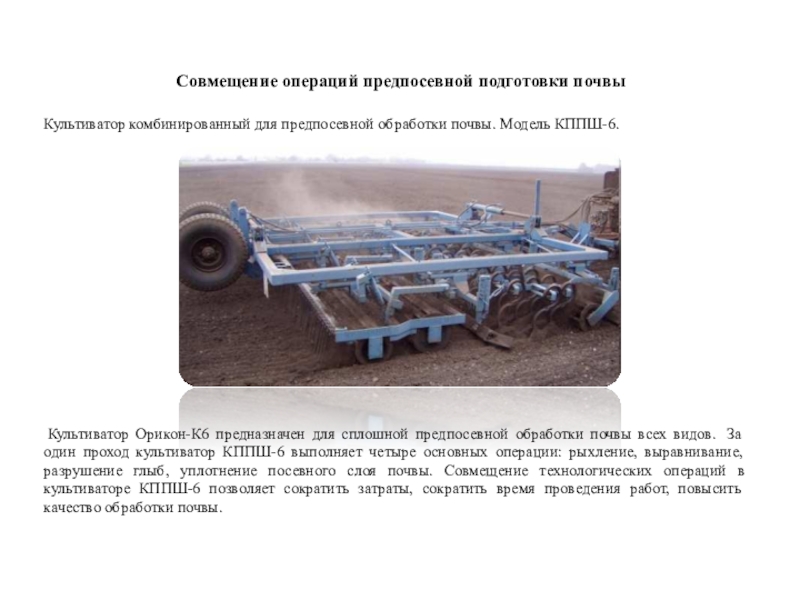

Культиватор комбинированный для предпосевной обработки почвы. Модель КППШ-6.

остатков и предпосевной подготовки почвы под посев зерновых культур, с перемешиванием обработанного пласта и выравниванием поверхности поля

1-трехточечная навеска; 2-рама; 3-два ряда лап; 4-лапа; 5- ряд сферических дисков; 6-выдвижные крайние диски; 7- трубчатый каток; 8-плита настройки глубины

аммиачной воды АВА - 8
Применяется для внесения жидких минеральных или органических удобрений с одновременным их заделыванием в почву. Использование жидких удобрений уменьшает затраты на закупку удобрений и повышает эффективность усвоения азота растениями, в сравнении с твердыми удобрениями, от 10% до 20%.

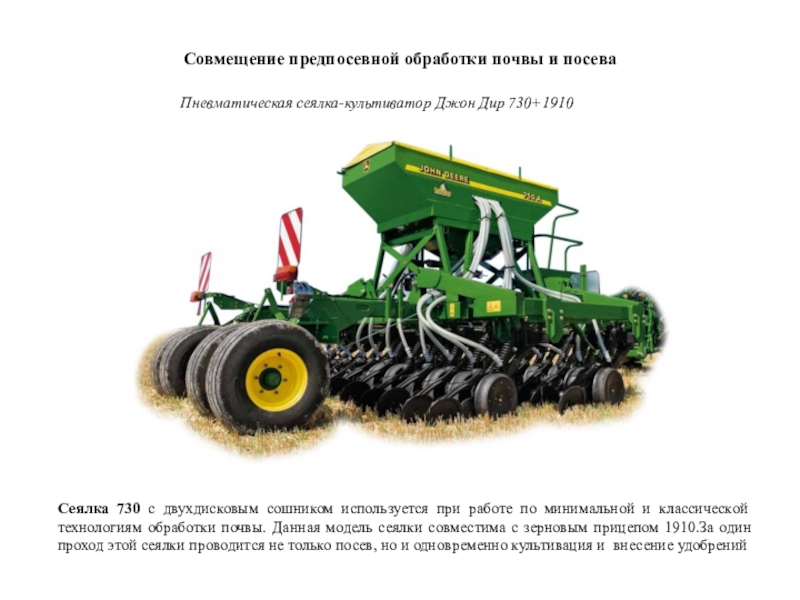

с двухдисковым сошником используется при работе по минимальной и классической технологиям обработки почвы. Данная модель сеялки совместима с зерновым прицепом 1910.За один проход этой сеялки проводится не только посев, но и одновременно культивация и  внесение удобрений

и Корпорации «Агро-Союз» (Украина) состоит из пневматической сеялки с батареей прикатывающих колес и семенного бункера.

Совмещение предпосевной обработки почвы и посева

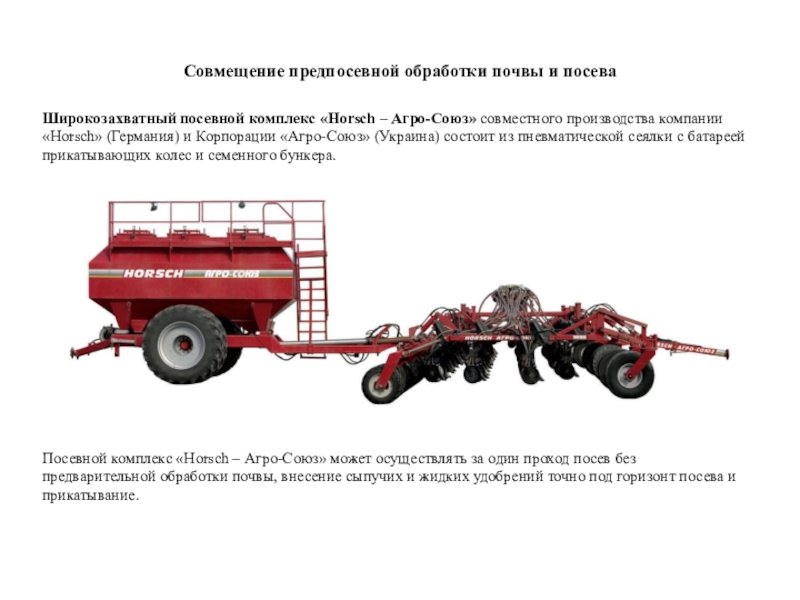

Посевной комплекс «Horsch – Агро-Союз» может осуществлять за один проход посев без предварительной обработки почвы, внесение сыпучих и жидких удобрений точно под горизонт посева и прикатывание.
