Презентация, доклад на тему Квартирная электропроводка

*

Тема 53-56: Квартирная электропроводка.

Домашнее задание: смотри конспект в тетради, подготовиться к контрольной работе

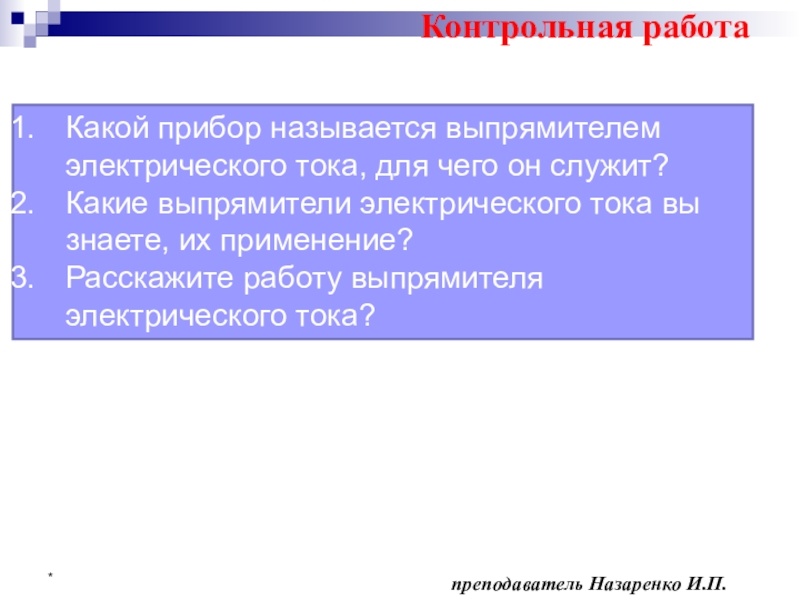

Какой прибор называется выпрямителем электрического тока, для чего он служит?
Какие выпрямители электрического тока вы знаете, их применение?
Расскажите работу выпрямителя электрического тока?

*

1. Какие моменты необходимо учитывать перед прокладкой электропроводки? 2. Какие группы электропроводки необходимо разместить в квартире? 3. Организационные мероприятия по электропроводке в помещении? 4. Предельно допустимые значения по току для различных сечений (диаметров) проводников?

Вопросы :

*

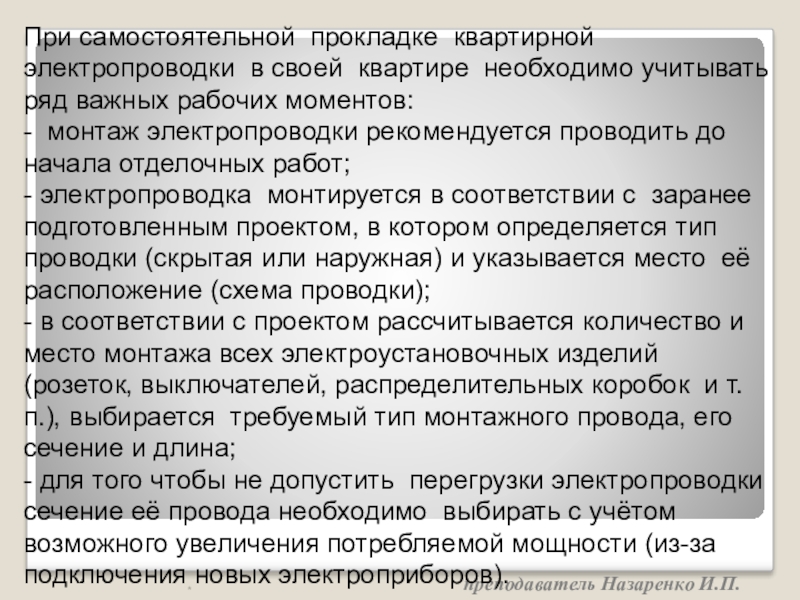

При самостоятельной прокладке квартирной электропроводки в своей квартире необходимо учитывать ряд важных рабочих моментов:
- монтаж электропроводки рекомендуется проводить до начала отделочных работ;
- электропроводка монтируется в соответствии с заранее подготовленным проектом, в котором определяется тип проводки (скрытая или наружная) и указывается место её расположение (схема проводки);
- в соответствии с проектом рассчитывается количество и место монтажа всех электроустановочных изделий (розеток, выключателей, распределительных коробок и т. п.), выбирается требуемый тип монтажного провода, его сечение и длина;
- для того чтобы не допустить перегрузки электропроводки сечение её провода необходимо выбирать с учётом возможного увеличения потребляемой мощности (из-за подключения новых электроприборов).

*

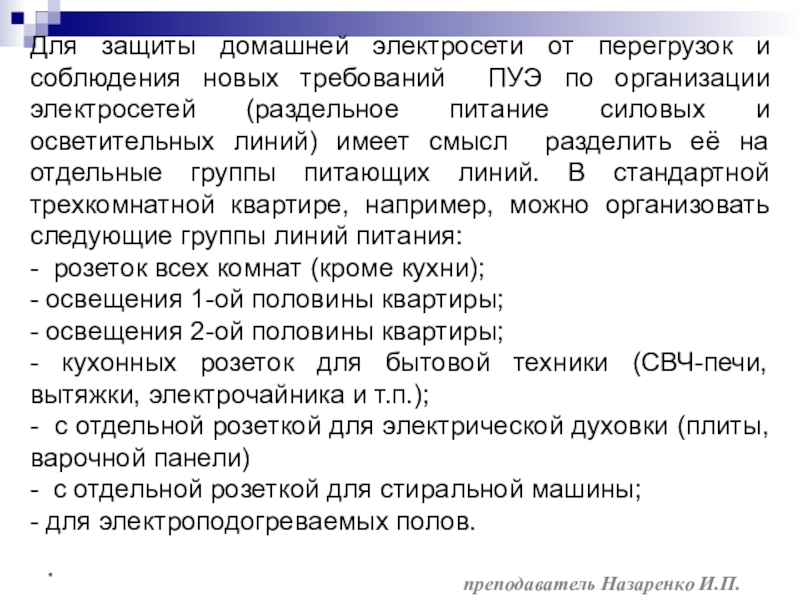

Для защиты домашней электросети от перегрузок и соблюдения новых требований ПУЭ по организации электросетей (раздельное питание силовых и осветительных линий) имеет смысл разделить её на отдельные группы питающих линий. В стандартной трехкомнатной квартире, например, можно организовать следующие группы линий питания:
- розеток всех комнат (кроме кухни);
- освещения 1-ой половины квартиры;
- освещения 2-ой половины квартиры;
- кухонных розеток для бытовой техники (СВЧ-печи, вытяжки, электрочайника и т.п.);
- с отдельной розеткой для электрической духовки (плиты, варочной панели)
- с отдельной розеткой для стиральной машины;
- для электроподогреваемых полов.

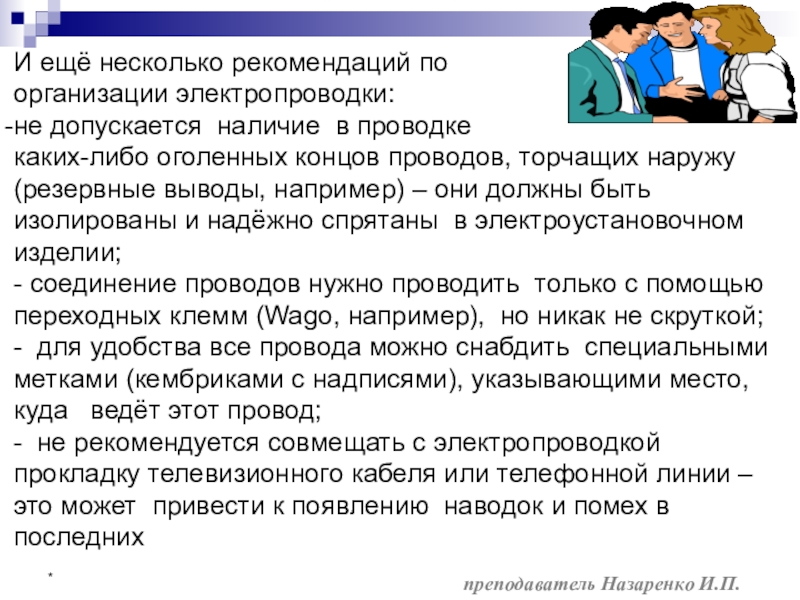

И ещё несколько рекомендаций по
организации электропроводки:
не допускается наличие в проводке
каких-либо оголенных концов проводов, торчащих наружу (резервные выводы, например) – они должны быть изолированы и надёжно спрятаны в электроустановочном изделии;
- соединение проводов нужно проводить только с помощью переходных клемм (Wago, например), но никак не скруткой;
- для удобства все провода можно снабдить специальными метками (кембриками с надписями), указывающими место, куда ведёт этот провод;
- не рекомендуется совмещать с электропроводкой прокладку телевизионного кабеля или телефонной линии – это может привести к появлению наводок и помех в последних

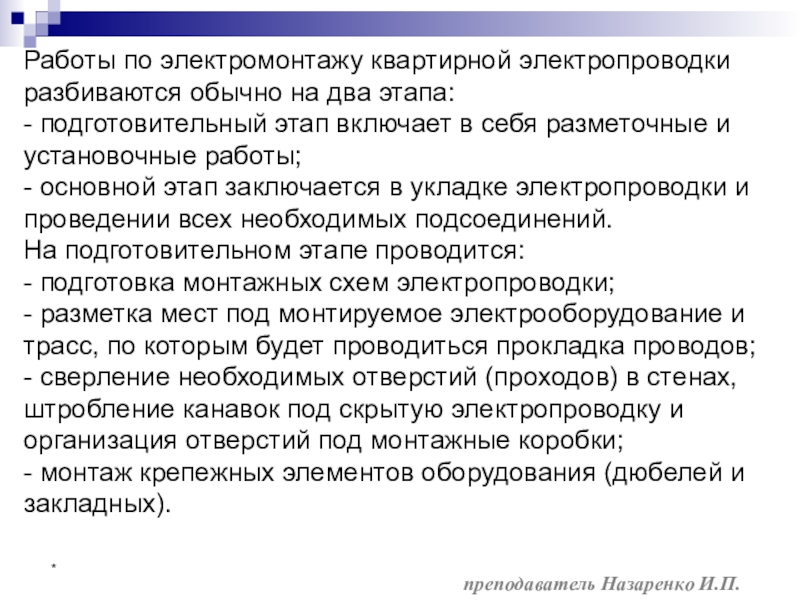

Работы по электромонтажу квартирной электропроводки разбиваются обычно на два этапа:
- подготовительный этап включает в себя разметочные и установочные работы;
- основной этап заключается в укладке электропроводки и проведении всех необходимых подсоединений.
На подготовительном этапе проводится:
- подготовка монтажных схем электропроводки;
- разметка мест под монтируемое электрооборудование и трасс, по которым будет проводиться прокладка проводов;
- сверление необходимых отверстий (проходов) в стенах, штробление канавок под скрытую электропроводку и организация отверстий под монтажные коробки;
- монтаж крепежных элементов оборудования (дюбелей и закладных).

Монтаж электропроводки (основной этап) проводится с соблюдением требований всех общепринятых стандартов и заключаются в следующем:
- электропроводка укладывается и крепится соответствующим образом, а затем закрывается с помощью настенного или потолочного покрытия;
- монтажные коробки с закрепленными в них электроустановочными изделиями размещаются в подготовленных для них нишах;
- проводятся все необходимые соединения.

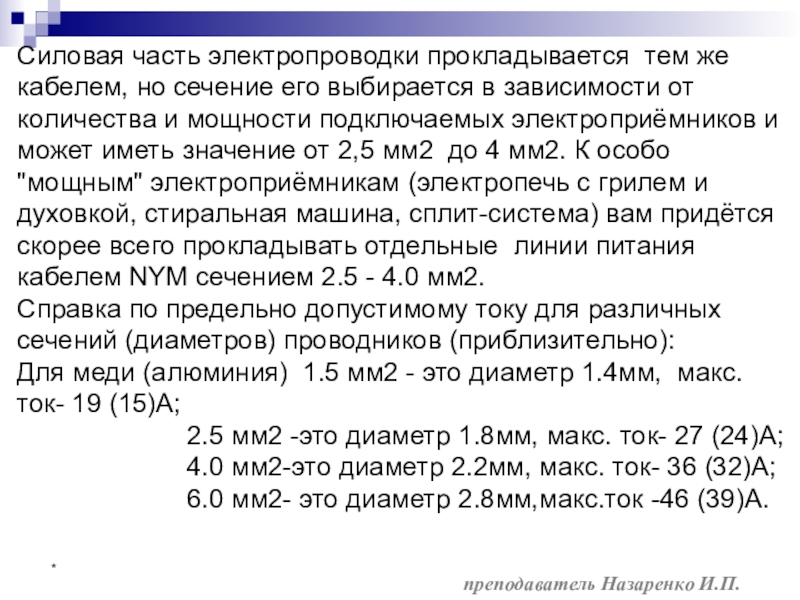

Силовая часть электропроводки прокладывается тем же кабелем, но сечение его выбирается в зависимости от количества и мощности подключаемых электроприёмников и может иметь значение от 2,5 мм2 до 4 мм2. К особо "мощным" электроприёмникам (электропечь с грилем и духовкой, стиральная машина, сплит-система) вам придётся скорее всего прокладывать отдельные линии питания кабелем NYM сечением 2.5 - 4.0 мм2.
Справка по предельно допустимому току для различных сечений (диаметров) проводников (приблизительно):
Для меди (алюминия) 1.5 мм2 - это диаметр 1.4мм, макс. ток- 19 (15)А;
2.5 мм2 -это диаметр 1.8мм, макс. ток- 27 (24)А;
4.0 мм2-это диаметр 2.2мм, макс. ток- 36 (32)А;
6.0 мм2- это диаметр 2.8мм,макс.ток -46 (39)А.

*

Тема 53-56: Квартирная электропроводка.

Домашнее задание: смотри конспект в тетради, подготовиться к контрольной работе
