Презентация, доклад на тему Изоляция проводов и кабелей

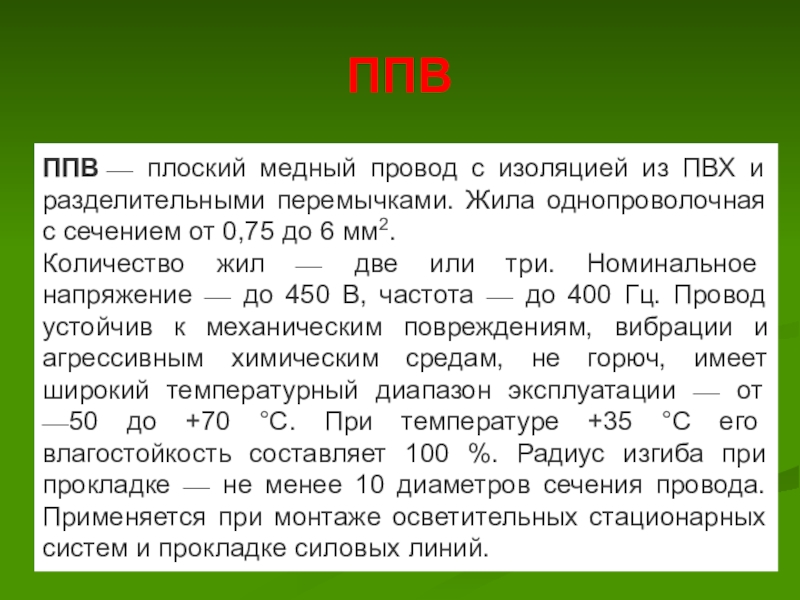

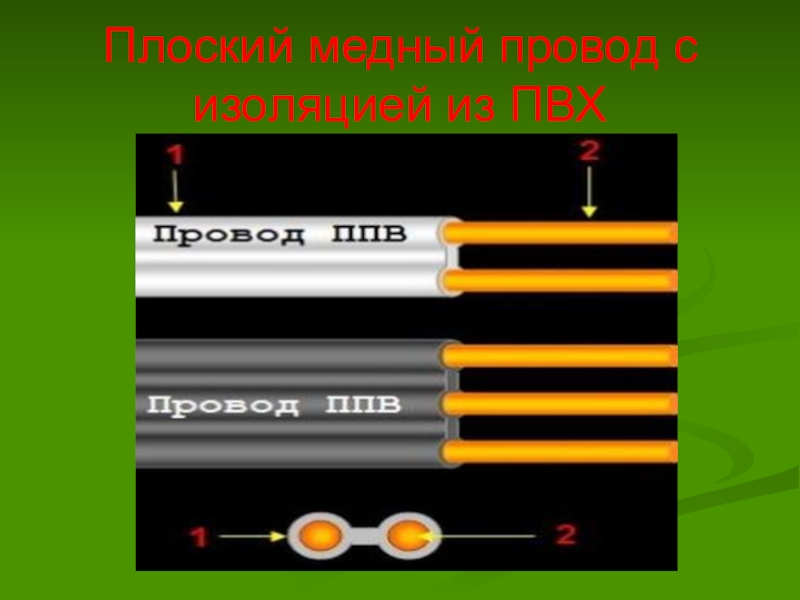

Жила однопроволочная с сечением от 0,75 до 6 мм2.
Количество жил — две или три. Номинальное напряжение — до 450 В, частота — до 400 Гц. Провод устойчив к механическим повреждениям, вибрации и агрессивным химическим средам, не горюч, имеет широкий температурный диапазон эксплуатации — от —50 до +70 °C. При температуре +35 °С его влагостойкость составляет 100 %. Радиус изгиба при прокладке — не менее 10 диаметров сечения провода. Применяется при монтаже осветительных стационарных систем и прокладке силовых линий.

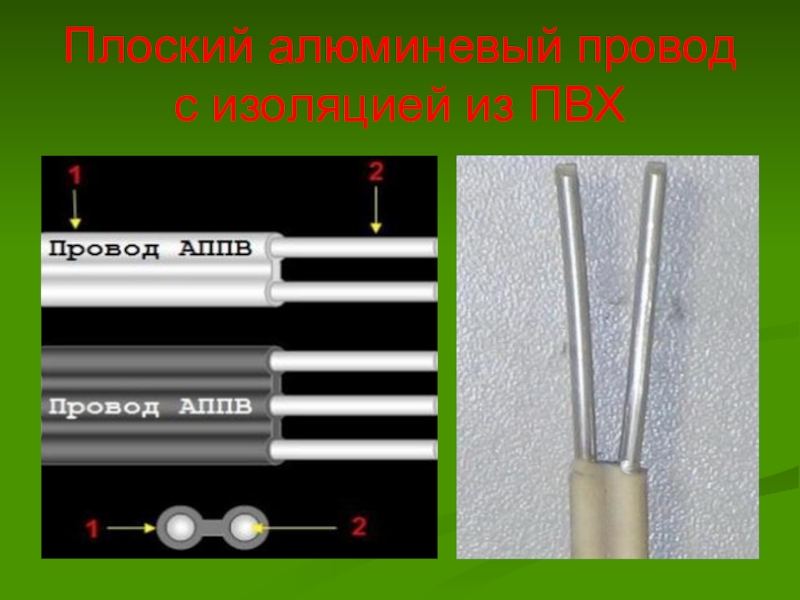

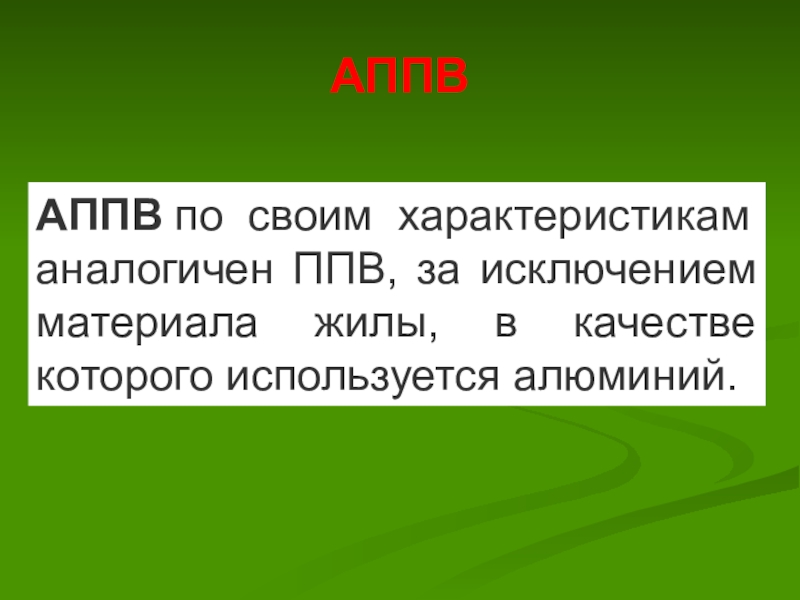

которого используется алюминий.

быть однопроволочной с сечением от 2,5 до 16 мм2 или многопроволочной с сечением от 25 до 95 мм2.
Провод устойчив к механическим повреждениям, вибрации и химическим веществам. Температурный режим эксплуатации — от —50 до +70 °C.
При температуре + 35 °C влагостойкость составляет 100 %. Радиус изгиба не менее 10 диаметров. Провод применяется при монтаже стационарных осветительных и силовых систем, распределительных щитов, прокладывается в пустотах, трубах, стальных и пластиковых лотках.
Внешний вид и характеристики ПВ 1 аналогичны АПВ, за исключением материала жилы (вместо алюминия используется медь) и большей гибкости. Минимальное сечение однопроволочной жилы — 0,75 мм2, многопроволочной — 16 мм2.
Характеристики провода ПВ 3 совпадают с характеристиками провода ПВ 1.

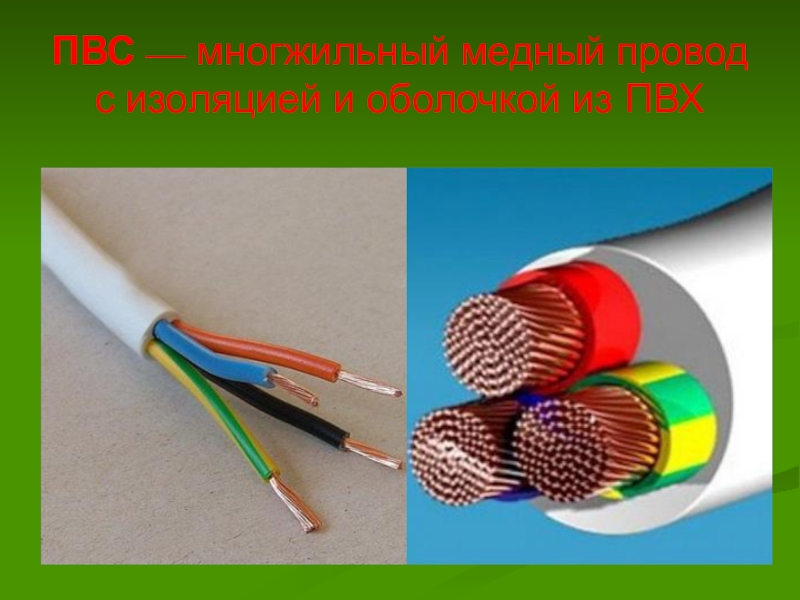

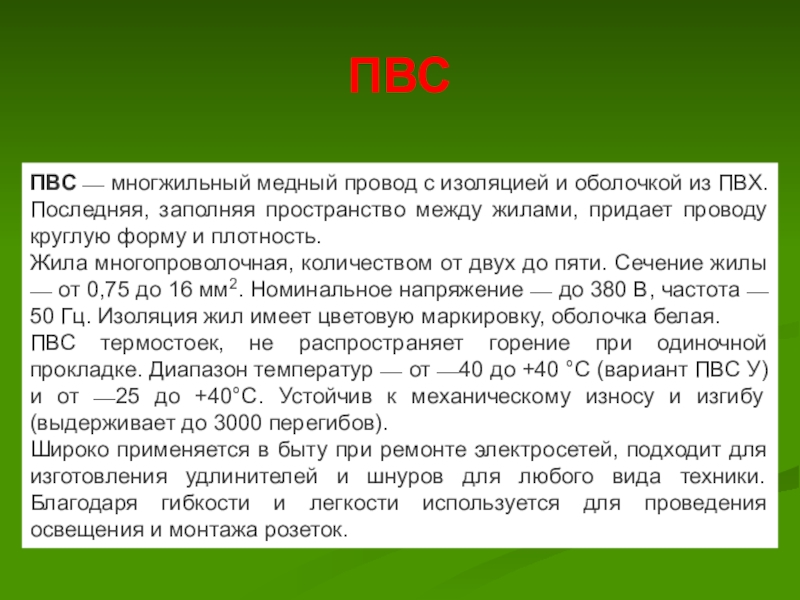

заполняя пространство между жилами, придает проводу круглую форму и плотность.
Жила многопроволочная, количеством от двух до пяти. Сечение жилы — от 0,75 до 16 мм2. Номинальное напряжение — до 380 В, частота — 50 Гц. Изоляция жил имеет цветовую маркировку, оболочка белая.
ПВС термостоек, не распространяет горение при одиночной прокладке. Диапазон температур — от —40 до +40 °С (вариант ПВС У) и от —25 до +40°C. Устойчив к механическому износу и изгибу (выдерживает до 3000 перегибов).
Широко применяется в быту при ремонте электросетей, подходит для изготовления удлинителей и шнуров для любого вида техники. Благодаря гибкости и легкости используется для проведения освещения и монтажа розеток.

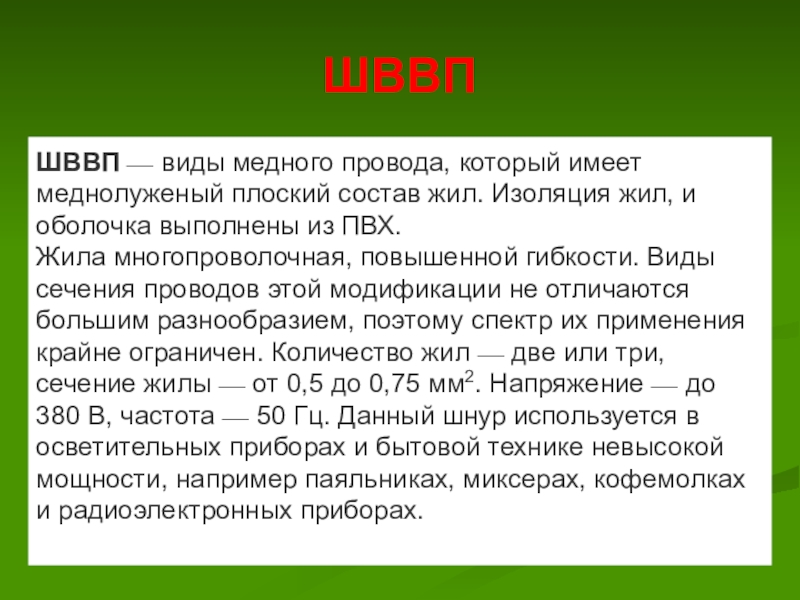

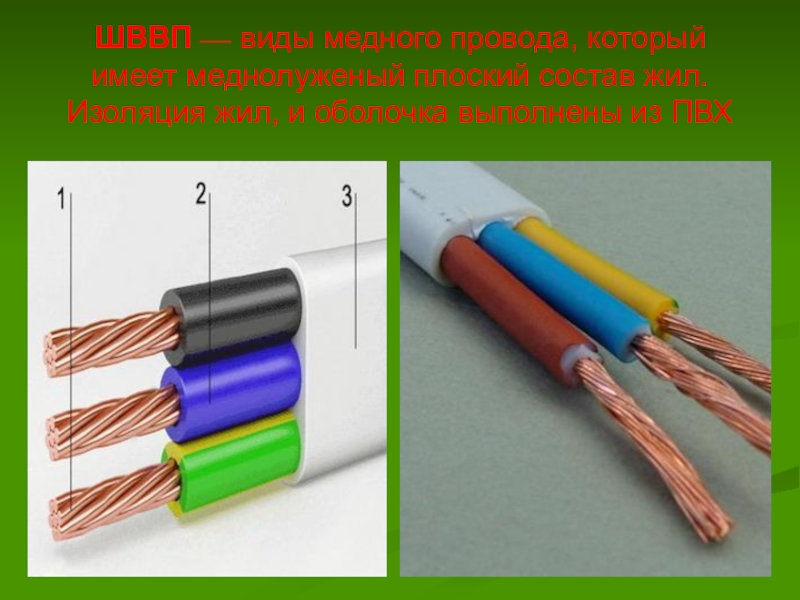

жил, и оболочка выполнены из ПВХ.
Жила многопроволочная, повышенной гибкости. Виды сечения проводов этой модификации не отличаются большим разнообразием, поэтому спектр их применения крайне ограничен. Количество жил — две или три, сечение жилы — от 0,5 до 0,75 мм2. Напряжение — до 380 В, частота — 50 Гц. Данный шнур используется в осветительных приборах и бытовой технике невысокой мощности, например паяльниках, миксерах, кофемолках и радиоэлектронных приборах.

жил, и оболочка выполнены из ПВХ
