Слайд 1 ПРЕЗЕНТАЦИЯ на тему «Изоляторы»
Выполнила:
Мастер п/о
Демкова М.В.
ЕПТМУ
2015г.

ПРЕЗЕНТАЦИЯ  на тему «Изоляторы»Выполнила: Мастер п/оДемкова М.В.ЕПТМУ2015г.

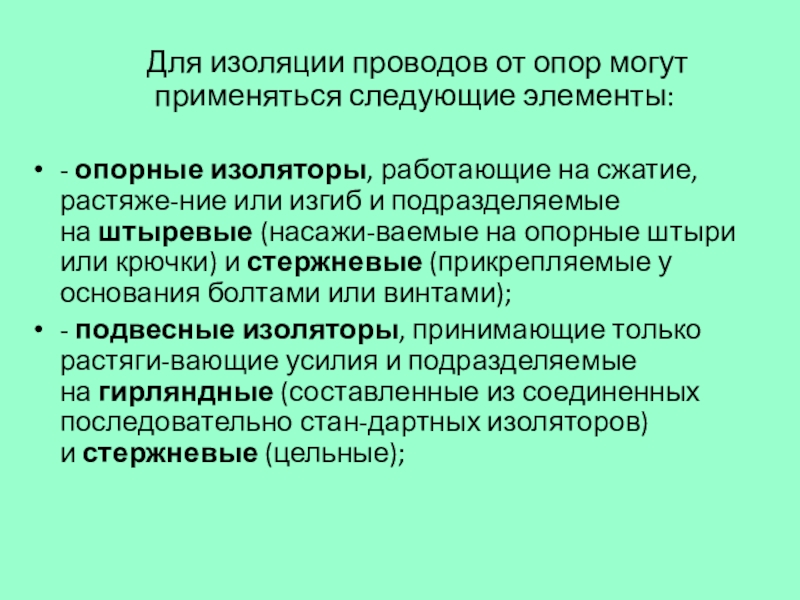

Слайд 2 Для изоляции проводов от опор могут применяться следующие

элементы:

- опорные изоляторы, работающие на сжатие, растяже-ние или изгиб и подразделяемые на штыревые (насажи-ваемые на опорные штыри или крючки) и стержневые (прикрепляемые у основания болтами или винтами);
- подвесные изоляторы, принимающие только растяги-вающие усилия и подразделяемые на гирляндные (составленные из соединенных последовательно стан-дартных изоляторов) и стержневые (цельные);

Для изоляции проводов от опор могут применяться следующие элементы:- опорные изоляторы, работающие на сжатие, растяже-ние

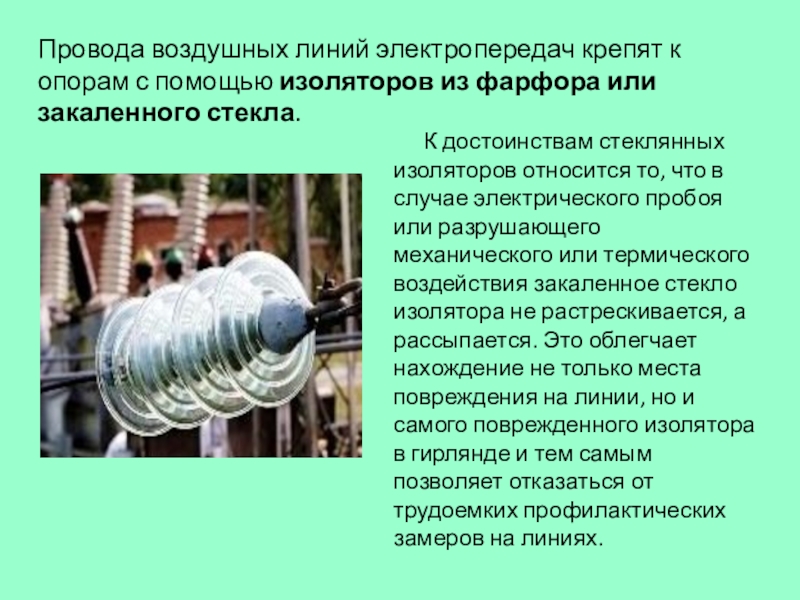

Слайд 3 Провода воздушных линий электропередач крепят к опорам с

помощью изоляторов из фарфора или закаленного стекла.

К достоинствам стеклянных изоляторов относится то, что в случае электрического пробоя или разрушающего механического или термического воздействия закаленное стекло изолятора не растрескивается, а рассыпается. Это облегчает нахождение не только места повреждения на линии, но и самого поврежденного изолятора в гирлянде и тем самым позволяет отказаться от трудоемких профилактических замеров на линиях.

Провода воздушных линий электропередач крепят к опорам с помощью изоляторов из фарфора или закаленного стекла.

Слайд 4Изоляторы ВЛ до и выше 1000В
а - ТФ и шин, б - ШО, в - УШЛ, г -

АИК и ШЛ, д - ШД, е - П
Для воздушных линий напряжением 1000 В и ниже используют изоляторы типа ТФ, НС, АИК; а для ответвлений – ШО; Для крепления проводов воздушных линий напряжением выше 1000 В применяются изоляторы ШС, ШД, УШЛ, ШФ6-А и ШФ10-А и подвесные изоляторы.
Изоляторы ВЛ до и выше 1000Ва - ТФ и шин, б - ШО, в - УШЛ, г - АИК и ШЛ, д - ШД, е - П

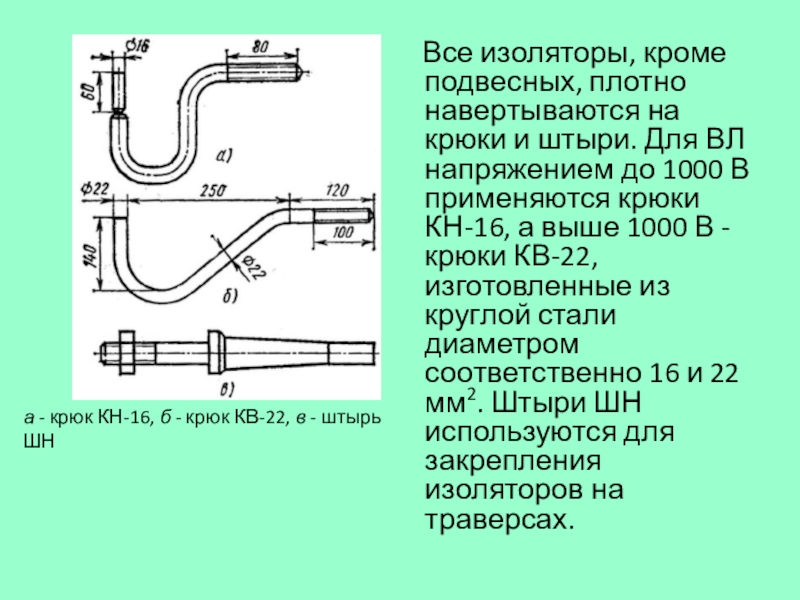

Слайд 5 Все изоляторы, кроме подвесных, плотно навертываются на крюки и

штыри. Для ВЛ напряжением до 1000 В применяются крюки КН-16, а выше 1000 В - крюки КВ-22, изготовленные из круглой стали диаметром соответственно 16 и 22 мм2. Штыри ШН используются для закрепления изоляторов на траверсах.

а - крюк КН-16, б - крюк КВ-22, в - штырь ШН

Все изоляторы, кроме подвесных, плотно навертываются на крюки и штыри. Для ВЛ напряжением до 1000

Слайд 6Подвесные изоляторы
Подвесной изолятор тарельчатого типа наиболее распрос-транён на воздушных линиях электропередач

напряжением 35 кВ и выше.

Подвесные изоляторы, состоят из фарфоровой или стеклянной изоли-рующей части 1 и металлических деталей – шапки 2 и стержня 3, сое-диняемых с изолирующей частью посредством цементной связки 4.

Подвесные изоляторыПодвесной изолятор тарельчатого типа наиболее распрос-транён на воздушных линиях электропередач напряжением 35 кВ и выше.

Слайд 7Поддерживающие и натяжные гирлянды изоляторов

а) – поддерживающая гирлянда изоляторов с глухим

зажимом;
б) – натяжная гирлянда изоляторов с болтовым зажимом

Поддерживающие и натяжные гир-лянды изоляторов закрепляются на траверсе промежуточной опоры при помощи серьги 1. Серьга 1 с одной стороны соединяется со скобой или с деталью на траверсе, а с другой стороны вставляется в шапку верх-него изолятора 2. К нижнему изоля-тору гирлянды за ушко 3 прикреплён поддерживающий зажим 4, в кото-ром помещён провод 5.

Поддерживающие и натяжные гирлянды изоляторова) – поддерживающая гирлянда изоляторов с глухим зажимом; б) – натяжная гирлянда изоляторов

Слайд 8Изоляторы опорные стержневые полимерные






Это изоляторы нового поколения, и предназначены для изоляции и крепления токоведущих частей в электрических аппаратах переменного напряжения 110 кВ, в частности в разъединителях, в качестве шинных опор.

Изоляторы имеют следующие преимущества перед фарфоровыми:
- минимальное разрушающее усилие на изгиб больше в 4-5 раз;
- срок службы больше в 7-10 раз из-за высокопрочной армировки фланцев с изолятором;
- непредсказуемая аварийность меньше благодаря отсутствию хрупкого излома изолятора;
- масса изолятора меньше в 2-2,5 раза.

Изоляторы опорные стержневые полимерные         Это изоляторы нового поколения, и

Слайд 9Спасибо за внимание

Спасибо за внимание
