Презентация, доклад на тему Исследовательская работа Иркутский острог

острога»

выполнил
обучающийся 10 класса
Кузнецов Петр

учитель 1 категории

Зайцева Людмила Владимировна

2014г. с.Тихоновка

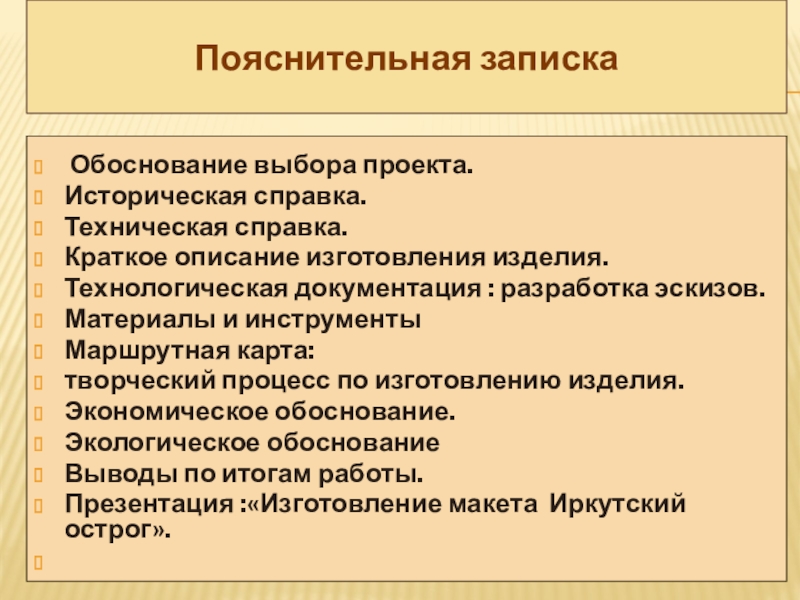

: разработка эскизов.

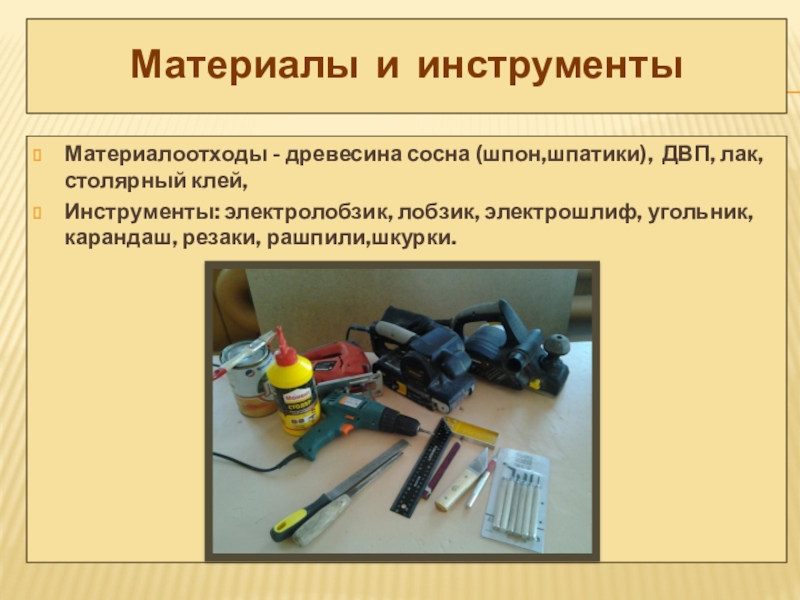

Материалы и инструменты

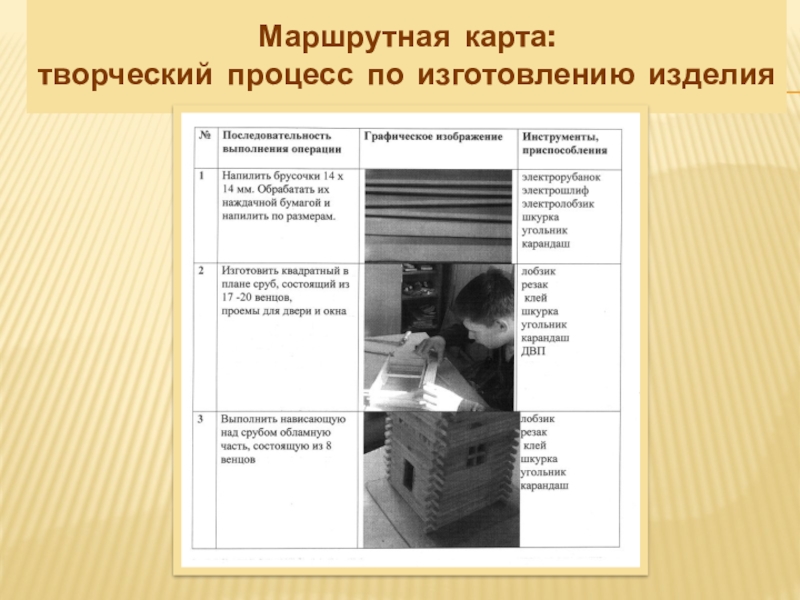

Маршрутная карта:
творческий процесс по изготовлению изделия.
Экономическое обоснование.
Экологическое обоснование
Выводы по итогам работы.

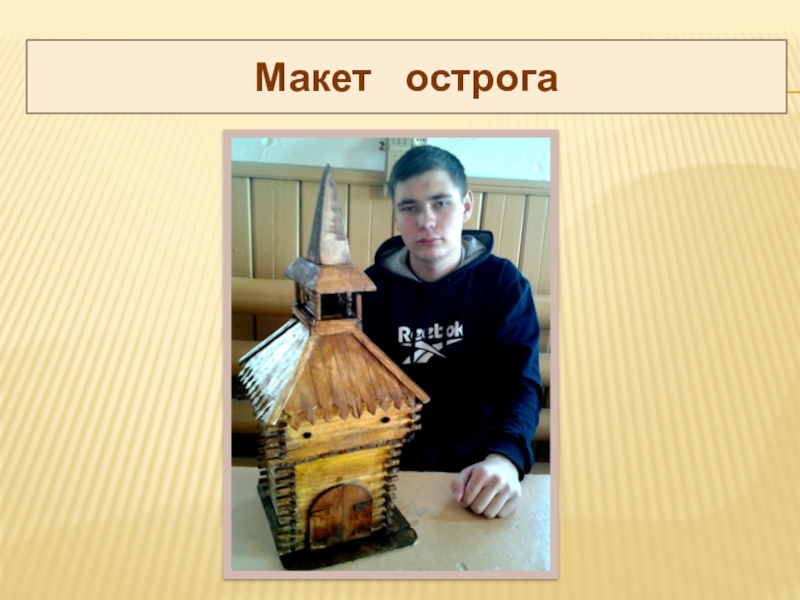

Презентация :«Изготовление макета Иркутский острог».

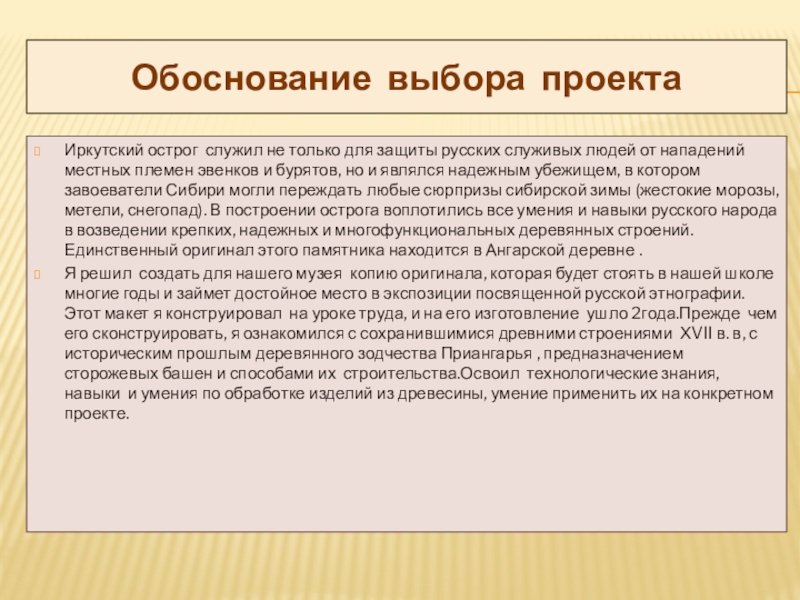

людей от нападений местных племен эвенков и бурятов, но и являлся надежным убежищем, в котором завоеватели Сибири могли переждать любые сюрпризы сибирской зимы (жестокие морозы, метели, снегопад). В построении острога воплотились все умения и навыки русского народа в возведении крепких, надежных и многофункциональных деревянных строений. Единственный оригинал этого памятника находится в Ангарской деревне .
Я решил создать для нашего музея копию оригинала, которая будет стоять в нашей школе многие годы и займет достойное место в экспозиции посвященной русской этнографии.Этот макет я конструировал на уроке труда, и на его изготовление ушло 2года.Прежде чем его сконструировать, я ознакомился с сохранившимися древними строениями ХVII в. в, с историческим прошлым деревянного зодчества Приангарья , предназначением сторожевых башен и способами их строительства.Освоил технологические знания, навыки и умения по обработке изделий из древесины, умение применить их на конкретном проекте.

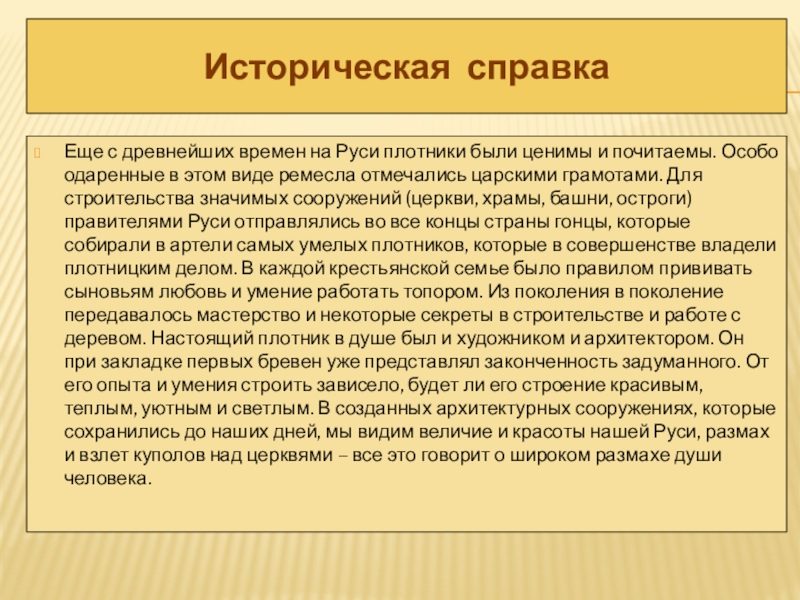

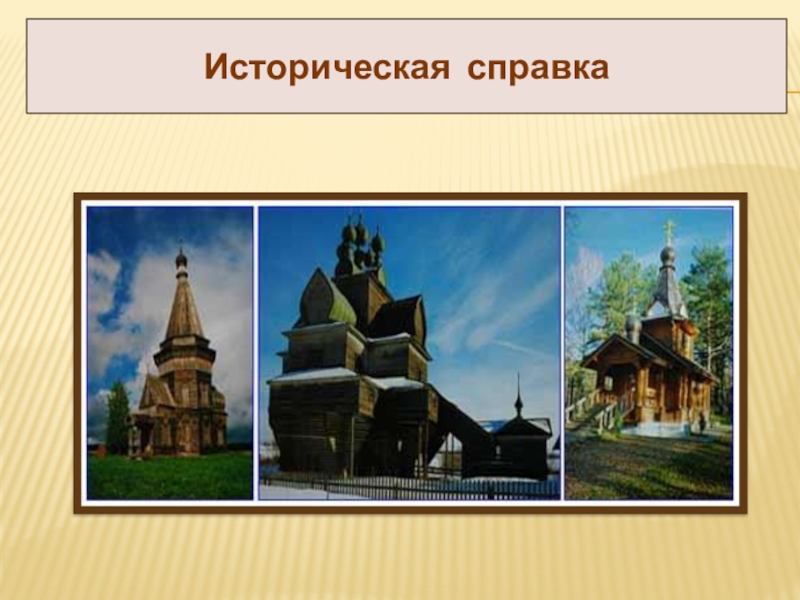

почитаемы. Особо одаренные в этом виде ремесла отмечались царскими грамотами. Для строительства значимых сооружений (церкви, храмы, башни, остроги) правителями Руси отправлялись во все концы страны гонцы, которые собирали в артели самых умелых плотников, которые в совершенстве владели плотницким делом. В каждой крестьянской семье было правилом прививать сыновьям любовь и умение работать топором. Из поколения в поколение передавалось мастерство и некоторые секреты в строительстве и работе с деревом. Настоящий плотник в душе был и художником и архитектором. Он при закладке первых бревен уже представлял законченность задуманного. От его опыта и умения строить зависело, будет ли его строение красивым, теплым, уютным и светлым. В созданных архитектурных сооружениях, которые сохранились до наших дней, мы видим величие и красоты нашей Руси, размах и взлет куполов над церквями – все это говорит о широком размахе души человека.

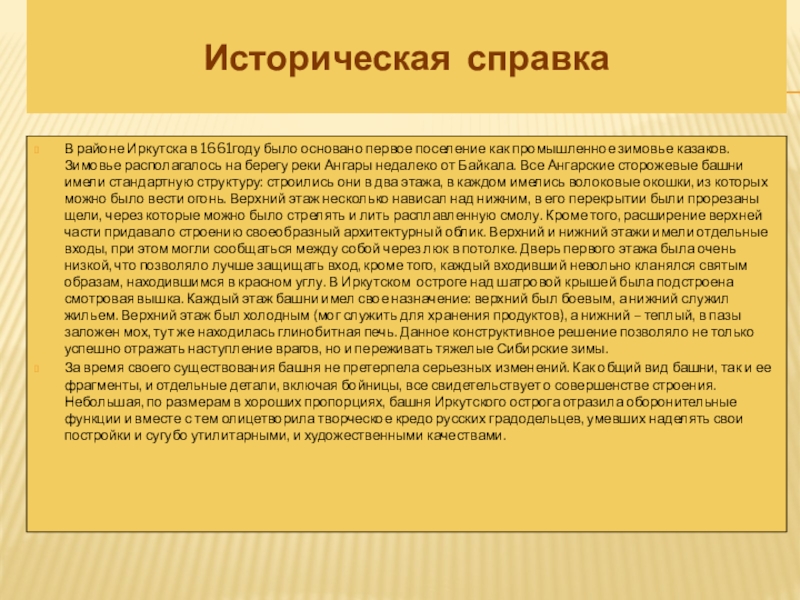

промышленное зимовье казаков. Зимовье располагалось на берегу реки Ангары недалеко от Байкала. Все Ангарские сторожевые башни имели стандартную структуру: строились они в два этажа, в каждом имелись волоковые окошки, из которых можно было вести огонь. Верхний этаж несколько нависал над нижним, в его перекрытии были прорезаны щели, через которые можно было стрелять и лить расплавленную смолу. Кроме того, расширение верхней части придавало строению своеобразный архитектурный облик. Верхний и нижний этажи имели отдельные входы, при этом могли сообщаться между собой через люк в потолке. Дверь первого этажа была очень низкой, что позволяло лучше защищать вход, кроме того, каждый входивший невольно кланялся святым образам, находившимся в красном углу. В Иркутском остроге над шатровой крышей была подстроена смотровая вышка. Каждый этаж башни имел свое назначение: верхний был боевым, а нижний служил жильем. Верхний этаж был холодным (мог служить для хранения продуктов), а нижний – теплый, в пазы заложен мох, тут же находилась глинобитная печь. Данное конструктивное решение позволяло не только успешно отражать наступление врагов, но и переживать тяжелые Сибирские зимы.
За время своего существования башня не претерпела серьезных изменений. Как общий вид башни, так и ее фрагменты, и отдельные детали, включая бойницы, все свидетельствует о совершенстве строения. Небольшая, по размерам в хороших пропорциях, башня Иркутского острога отразила оборонительные функции и вместе с тем олицетворила творческое кредо русских градодельцев, умевших наделять свои постройки и сугубо утилитарными, и художественными качествами.

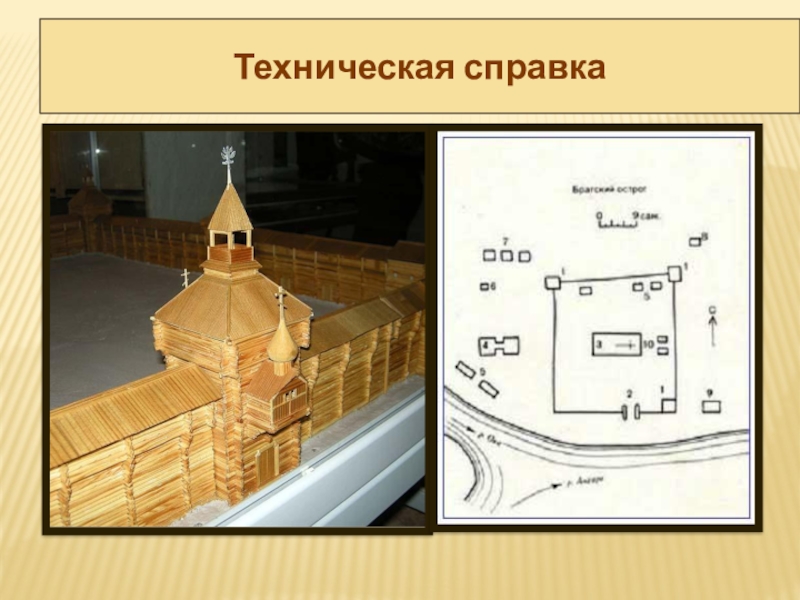

башни, а между ними двойные стены, в них, с внутренней стороны, делали ворота. В случае нападения врага все прятались в них, загоняли даже  лошадей;
башни были шире стен, с бойницами в полу, чтобы враг не мог находиться близко у стен и быть вне зоны поражения;
в остроге были дома, конюшни, колодец и небольшая церковь.


(обычно остроги выстраивались в местах слияния рек, которые служили естественными дорогами), соблюдение питьевого режима;

б) выбирались места для успешного развития сельского хозяйства, так как переселенцы должны были обеспечивать себя сами;

в) острог должен быть теплым, достаточно просторным для того, чтобы люди могли пережить суровые сибирские зимы;
г) при строительстве острога учитывалась возможность хранения продуктов.
 И, самое главное, архитектурные особенности строения должны были отвечать всем требованиям деревянных оборонительных сооружений того времени.

крепости можно использовать ДВП.
Палочки (“бревна”) изготавливаются следующим способом. Напиливают брусочки 10 х 10мм. Обрабатывают их наждачной бумагой и напиливают по размерам.
Для постройки башен нужно использовать традиционные русские способы “вязки” венцов. Вырезы в палочках (“бревнах”) можно выполнять круглым напильником или косым ножом. “Бревна” можно оставить круглыми. Палочки (“бревна”) в венцы соединяют с помощью клея.
Для имитации способа соединения бревен по углам: с остатком рубка в ,,чашу,, я просто использовал поочередное склеивания шпатиков с выступом.

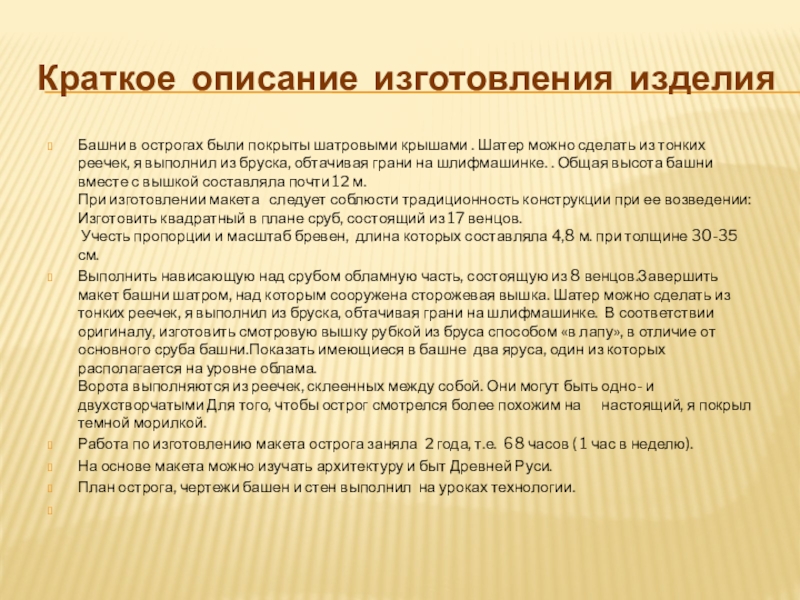

Шатер можно сделать из тонких реечек, я выполнил из бруска, обтачивая грани на шлифмашинке. . Общая высота башни вместе с вышкой составляла почти 12 м. При изготовлении макета   следует соблюсти традиционность конструкции при ее возведении: Изготовить квадратный в плане сруб, состоящий из 17 венцов.  Учесть пропорции и масштаб бревен,  длина которых составляла 4,8 м. при толщине 30-35 см.
Выполнить нависающую над срубом обламную часть, состоящую из 8 венцов.Завершить макет башни шатром, над которым сооружена сторожевая вышка. Шатер можно сделать из тонких реечек, я выполнил из бруска, обтачивая грани на шлифмашинке.  В соответствии оригиналу, изготовить смотровую вышку рубкой из бруса способом «в лапу», в отличие от основного сруба башни.Показать имеющиеся в башне  два яруса, один из которых располагается на уровне облама. Ворота выполняются из реечек, склеенных между собой. Они могут быть одно- и двухстворчатыми Для того, чтобы острог смотрелся более похожим на настоящий, я покрыл темной морилкой.
Работа по изготовлению макета острога заняла 2 года, т.е. 68 часов ( 1 час в неделю).
На основе макета можно изучать архитектуру и быт Древней Руси.

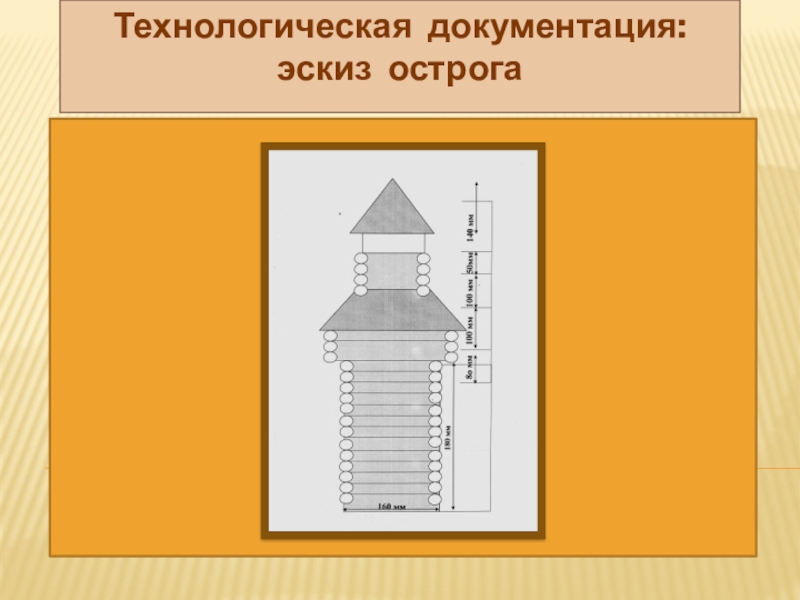

План острога, чертежи башен и стен выполнил на уроках технологии.

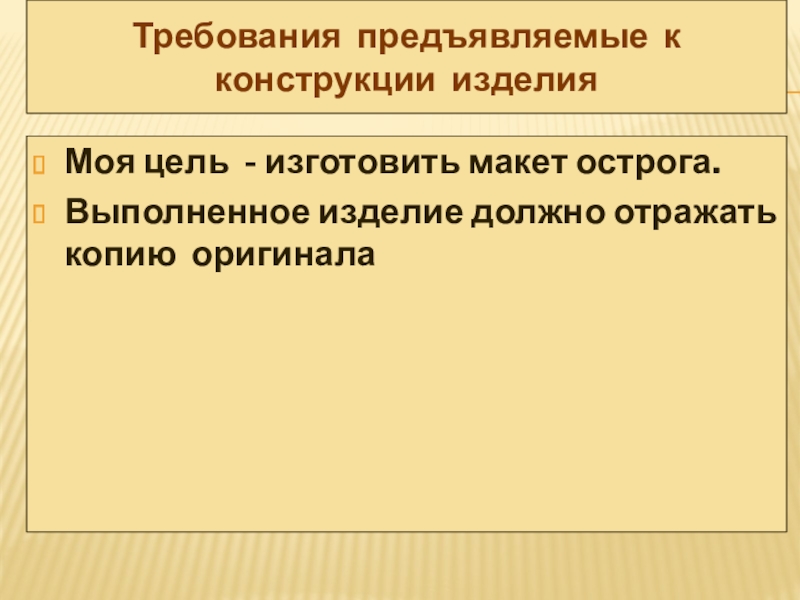

изделие должно отражать копию оригинала

Инструменты: электролобзик, лобзик, электрошлиф, угольник, карандаш, резаки, рашпили,шкурки.

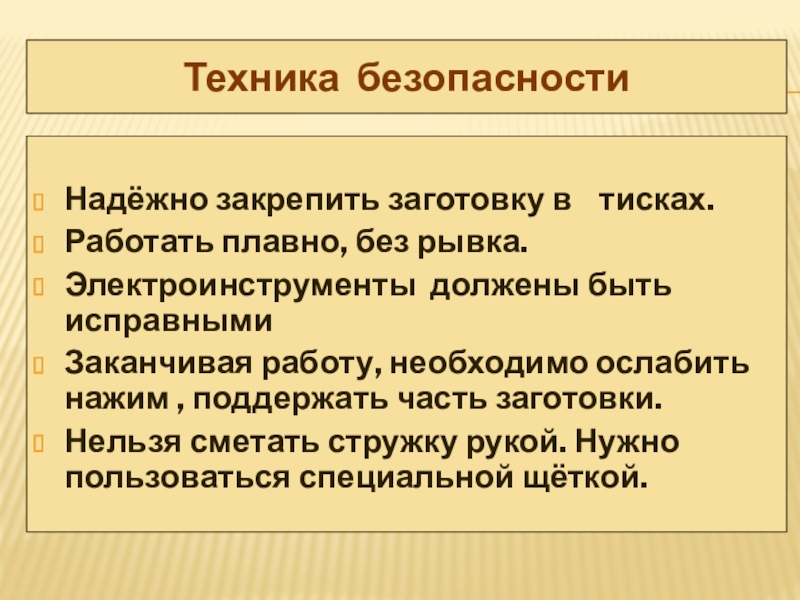

быть исправными
Заканчивая работу, необходимо ослабить нажим , поддержать часть заготовки.
Нельзя сметать стружку рукой. Нужно пользоваться специальной щёткой.

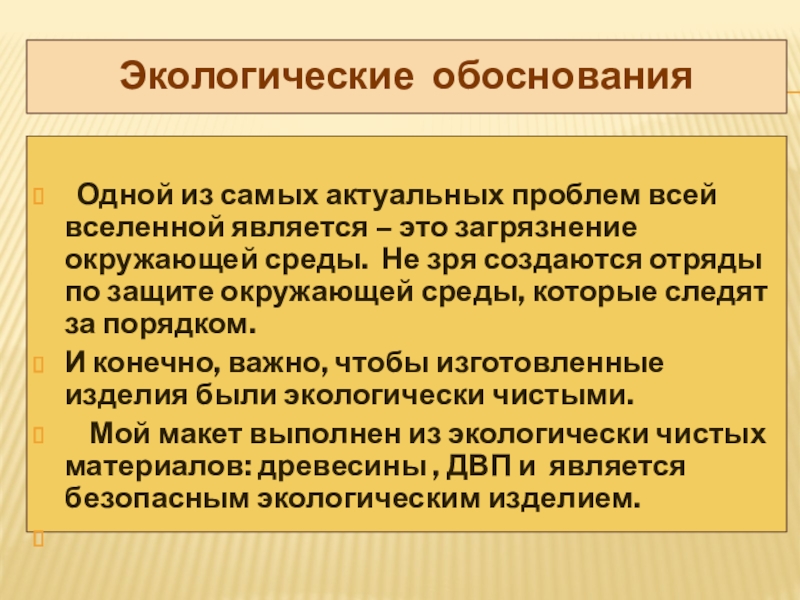

это загрязнение окружающей среды. Не зря создаются отряды по защите окружающей среды, которые следят за порядком.
И конечно, важно, чтобы изготовленные изделия были экологически чистыми.
Мой макет выполнен из экологически чистых материалов: древесины , ДВП и является безопасным экологическим изделием.

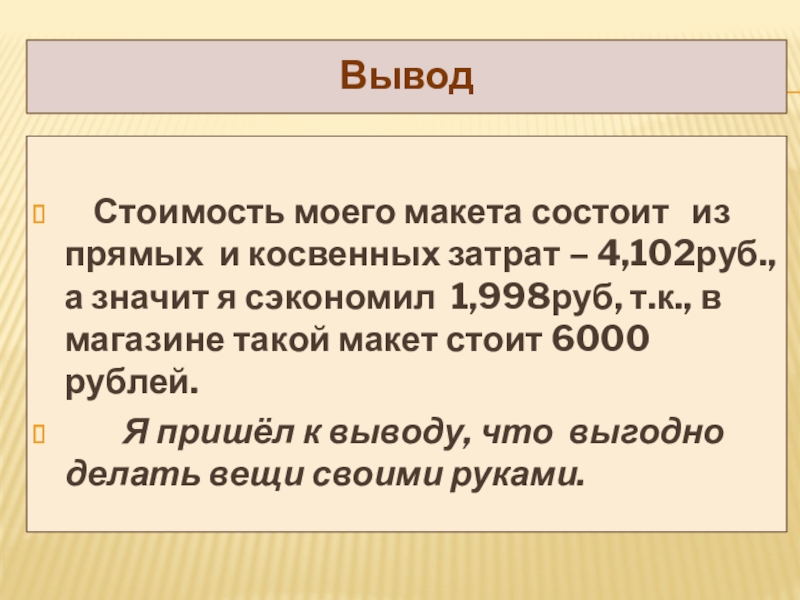

затрат – 4,102руб., а значит я сэкономил 1,998руб, т.к., в магазине такой макет стоит 6000 рублей.
Я пришёл к выводу, что выгодно делать вещи своими руками.

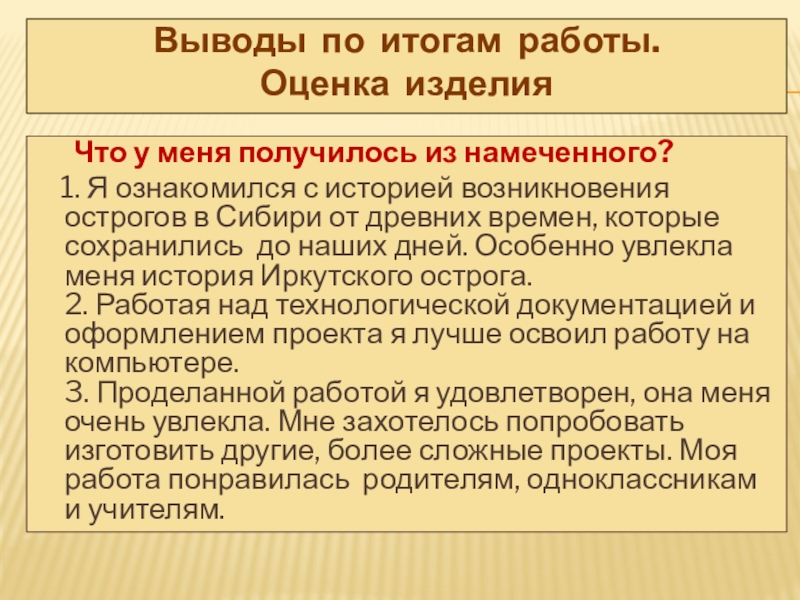

получилось из намеченного?
1. Я ознакомился с историей возникновения острогов в Сибири от древних времен, которые сохранились до наших дней. Особенно увлекла меня история Иркутского острога. 2. Работая над технологической документацией и оформлением проекта я лучше освоил работу на компьютере. 3. Проделанной работой я удовлетворен, она меня очень увлекла. Мне захотелось попробовать изготовить другие, более сложные проекты. Моя работа понравилась родителям, одноклассникам и учителям.

Техническое творчество учащихся. Ю.С.Столяров,М. «Просвещение» 1989г.
Технология. Творческие проекты. А.В.Жадаева, Волгоград, 2009г.
1. В.А.Мызников Столярное дело. Издательство “Просвещение” Москва 1971г.
2. Х.А.Штерн Столярно-плотничные работы. Москва Стройиздат. 1993г.
3. И.Алексеев Домовая резьба Москва “Нива России” 2000г.
4. И.Н.Гушулей В.В.Рига Основы деревообработки. Издательство “Просвещение” Москва 1988г.
5. А.К.Бешенков А.Г.Дубов Занятия в школьных мастерских. Издательство “Просвещение” 1960г.
6. В.С.Кириленко Деревянные дома. ООО “Издательство АСТ”; Донецк: “Сталкер” 2004г.
7. Острожному Братску 375 лет: Материалы городской краеведческой конференции, - Братск: БрГУ, 2006г.- 100с
8. В.Н.Шерстобаев Илимская пашня т1 – Иркутское областное государственное из-во – 1949г – 595с.
9. В.Н.Шерстобаев Илимская пашня т2 – Иркутское книжное изд-во 1957г -673с
10. Ф.А.Кудрявцев От казачьего зимовья до советск
