Презентация, доклад на тему Горизонтальный барабанно- шлифовальный станок
Содержание
- 1. Горизонтальный барабанно- шлифовальный станок
- 2. Цель: изготовить барабанно-шлифовальный станокУдобство в использованииДешевизнаКомпактностьЭкологичностьНизкий вес конструкции
- 3. Общий вид станкаВид слеваВид справаВид расположения электрооборудования станка
- 4. Электрическая и кинематическая схема станка.
- 5. Необходимо 8 гаек М-12, 4 из них
- 6. При изготовлении ночников осталось очень большое количество
- 7. Анкерный болт М-12x1,5 срезать углошлиховальной машинкой до 400 мм. В будущем этот болт окажется валом станка.
- 8. Двигатель сняли из отработавшей свой срок соковыжималки
- 9. Технологическая карта изготовления изделий.1.Отмерить до ширины и
- 10. 1. Разметить отверстия d-8Инструменты:Линейка; Угольник; Чертилка.2. Просверлить

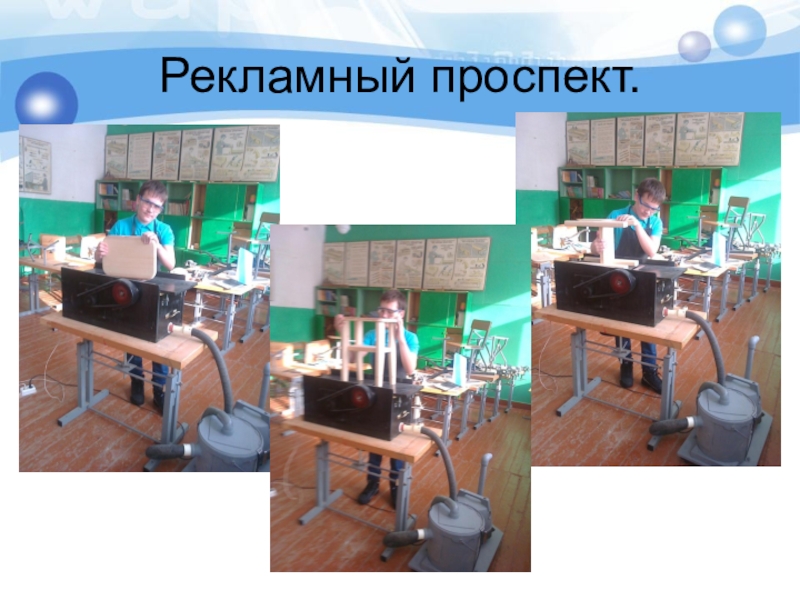

- 11. Рекламный проспект.
- 12. Результат:Стоимость
- 13. Благодарю за внимание !
Цель: изготовить барабанно-шлифовальный станокУдобство в использованииДешевизнаКомпактностьЭкологичностьНизкий вес конструкции
Слайд 1Выполнил обучающийся объединения
«Деревянные фантазии»:
Хакимов Булат Рустамович
Руководитель:
Галиев Максум Максудович
Презентация:
«Горизонтальный барабанно-
шлифовальный станок»
Слайд 2Цель: изготовить барабанно-шлифовальный станок
Удобство в использовании
Дешевизна
Компактность
Экологичность
Низкий вес конструкции

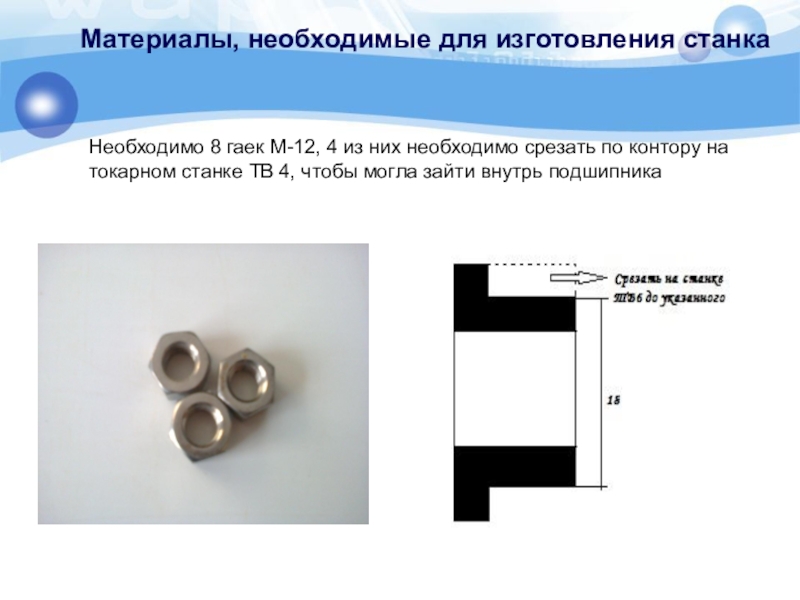

Слайд 5Необходимо 8 гаек М-12, 4 из них необходимо срезать по контору
на токарном станке ТВ 4, чтобы могла зайти внутрь подшипника
Материалы, необходимые для изготовления станка

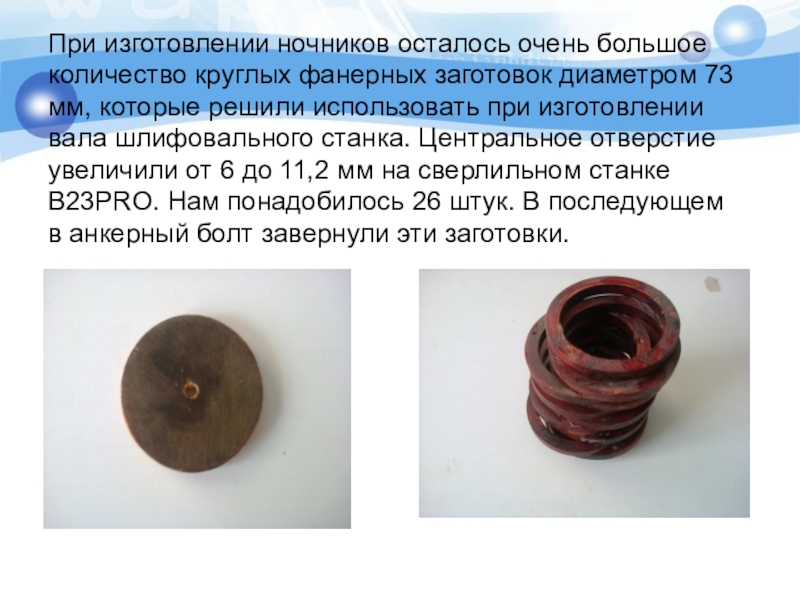

Слайд 6При изготовлении ночников осталось очень большое количество круглых фанерных заготовок диаметром
73 мм, которые решили использовать при изготовлении вала шлифовального станка. Центральное отверстие увеличили от 6 до 11,2 мм на сверлильном станке В23PRO. Нам понадобилось 26 штук. В последующем в анкерный болт завернули эти заготовки.
Слайд 7Анкерный болт М-12x1,5 срезать углошлиховальной машинкой до 400 мм.
В будущем
этот болт окажется валом станка.
Слайд 8Двигатель сняли из отработавшей свой срок соковыжималки мощностью 150 ВТ, оборотом
двигателя 2700 на 220 В. При этом для снижения оборота шкив двигателя 3 раза меньше, чем шкив вала.
Подшипники взяли внутренним диаметром 18, наружным 50 мм б/у, но в хорошем рабочем состоянии. Гайки сточенные на ТВ 4 должны зайти на внутренний диаметр подшипника с двух сторон.
Слайд 9Технологическая карта изготовления изделий.
1.Отмерить до ширины и длины заготовки.
Инструменты: линейка,
Угольник,
Чертилка.
2. Отрезать
по линии заготовки.
Инструменты:
ручной электрический циркуль,
струбцины,
правило.
Инструменты:
ручной электрический циркуль,
струбцины,
правило.
3. Очистить после пропила кромки шлифовальной бумагой.
Слайд 101. Разметить отверстия d-8
Инструменты:
Линейка; Угольник; Чертилка.
2. Просверлить два отверстия .
Инструменты:
Сверлильный станок
В23PRO и сверло d-8
3. Установить два болта
М-8х80х1,5.
Инструмент: гаечные ключи на 12, 13.
4.Разметить отверстия d-6
Инструменты:
Линейка; Угольник; Чертилка.
5. Просверлить два отверстия .
Инструменты:
Сверлильный станок В23PRO и сверло d-6
6. Закрепить г-образный натяжитель с помощью болта
М-6х30х1,5.
Инструменты: гаечные ключи 10 на 10
7. Заклеить губку для создания вакуума.
3. Установить два болта
М-8х80х1,5.
Инструмент: гаечные ключи на 12, 13.
4.Разметить отверстия d-6
Инструменты:
Линейка; Угольник; Чертилка.
5. Просверлить два отверстия .
Инструменты:
Сверлильный станок В23PRO и сверло d-6
6. Закрепить г-образный натяжитель с помощью болта
М-6х30х1,5.
Инструменты: гаечные ключи 10 на 10
7. Заклеить губку для создания вакуума.
Слайд 12 Результат:
Стоимость горизонтально барабанного шлифовального станка
заводского изготовления начинается от 4 тысяч рублей и более, кроме того финансирование деньгами школы в ближайшее время не предвидится в связи с кризисом экономики в стране. Поэтому считаю изготовленный своими руками станок выгодным. Так далее на этом же станке кроме меня могут работать и другие ребята на кружке «Деревянная фантазия» от ЦДТ города Азнакаево. Тем более данный станок, по моему мнению, отвечает по всем параметрам техники безопасности. Валы и шкивы с ремнем закрыты кожухом. Электродвигатель слабосильный.
