Презентация, доклад на тему Геометрическая резьба по дереву
Содержание
- 1. Геометрическая резьба по дереву
- 2. Слайд 2
- 3. Слайд 3
- 4. Слайд 4
- 5. Слайд 5
- 6. Слайд 6
- 7. Слайд 7
- 8. Слайд 8
- 9. Слайд 9
- 10. Слайд 10
- 11. Слайд 11
- 12. Слайд 12
- 13. Слайд 13
- 14. Геометрическая резьба Элементы геометрической резьбыГеометрическая резьба состоит
- 15. К элементам геометрической резьбы относятся скобчатые порезки-лунки,
- 16. Подготовка заготовки к резьбеГеометрическая резьба наиболее легко,
- 17. Разметку начинают с нанесения твердым карандашом линий,
- 18. Элементы геометрической резьбы:а- треугольник, б- глазок, в-
- 19. Виды узоров в геометрической резьбе:а- лесенкаб- витейкав- ромбыг- змейкад- сияниее- сколышки

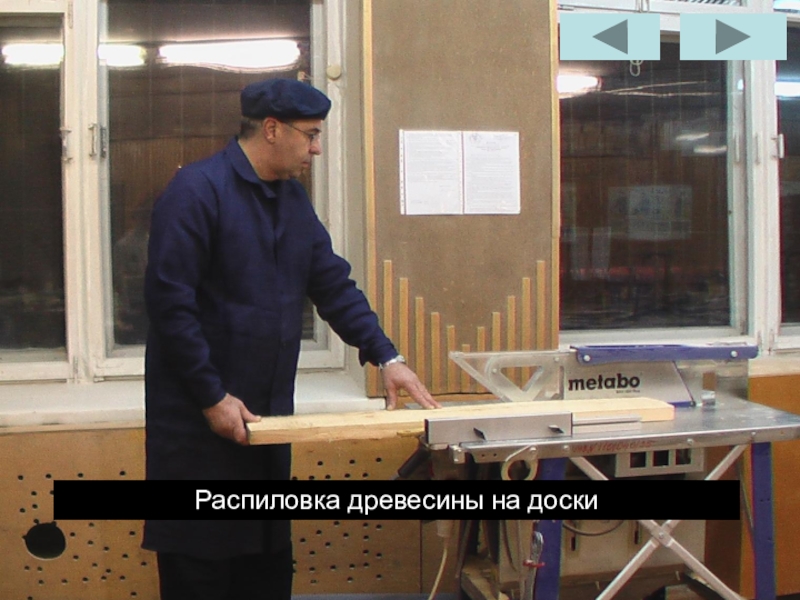

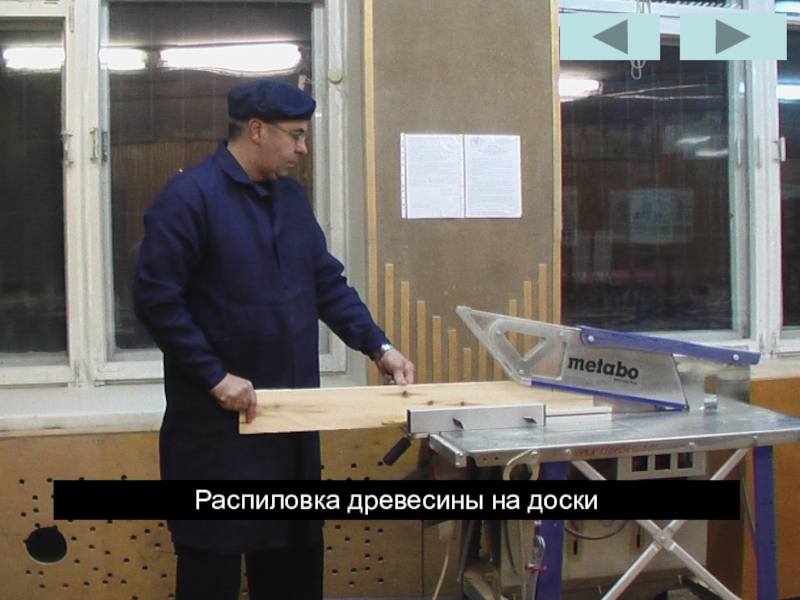

- 20. Распиловка древесины на доски
- 21. Распиловка древесины на доски

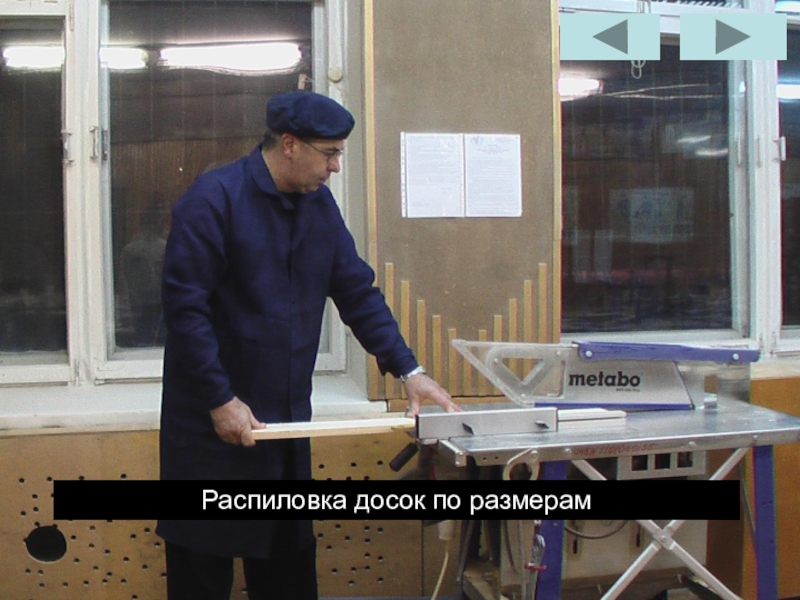

- 22. Распиловка досок по размерам
- 23. Разметка досок на дощечки-заготовки
- 24. Распиловка досок на дощечки-заготовки на станке

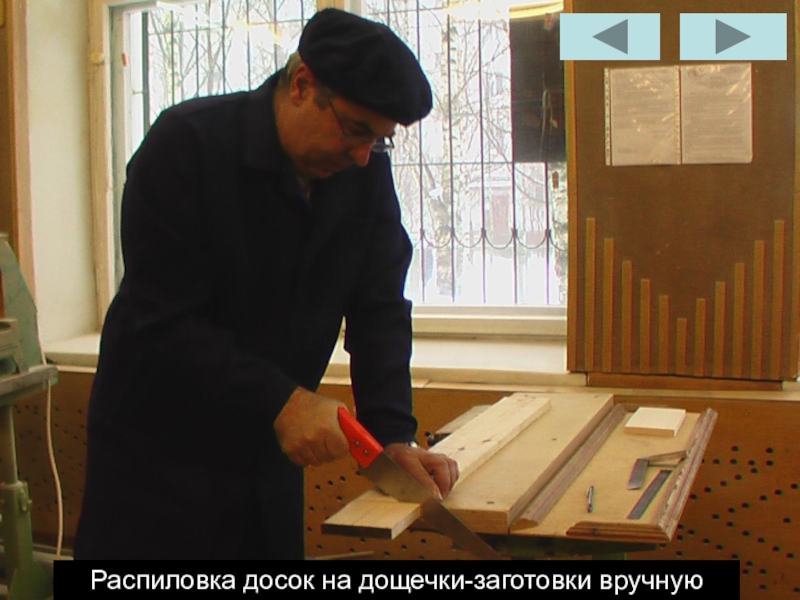

- 25. Распиловка досок на дощечки-заготовки вручную

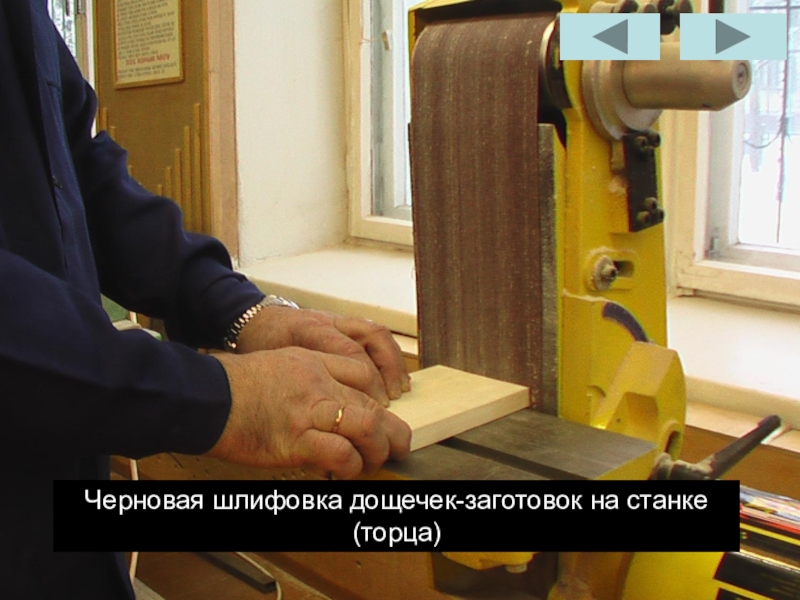

- 26. Черновая шлифовка дощечек-заготовок на станке (торца)

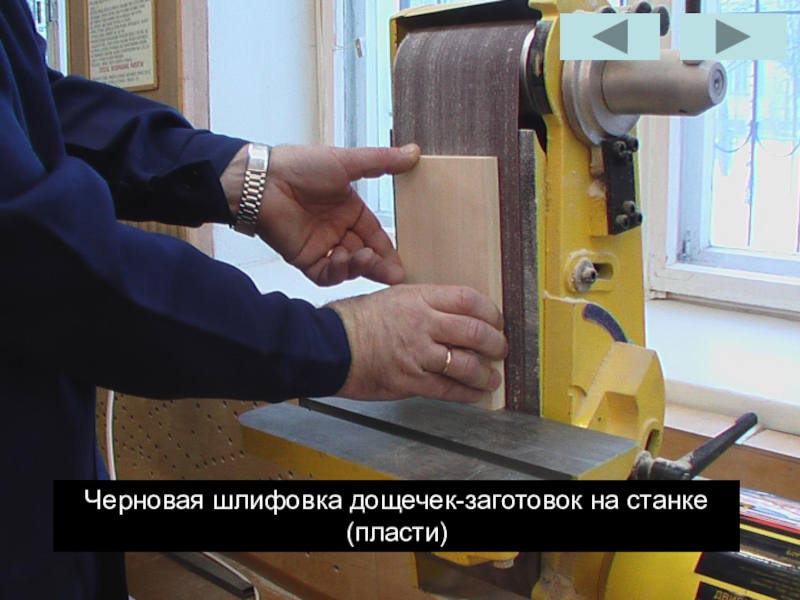

- 27. Черновая шлифовка дощечек-заготовок на станке (пласти)
- 28. Черновая шлифовка дощечек-заготовок на станке (кромки)

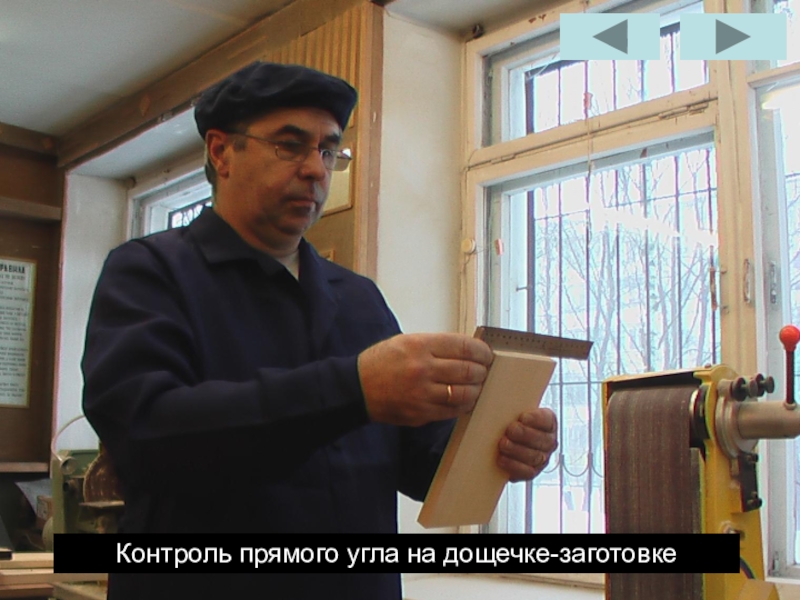

- 29. Контроль прямого угла на дощечке-заготовке
- 30. Чистовая шлифовка дощечки-заготовки вручную (пласти)
- 31. Чистовая шлифовка дощечки-заготовки вручную (кромки)
- 32. Рабочее место резчика Рабочее место резчика (оснащение)

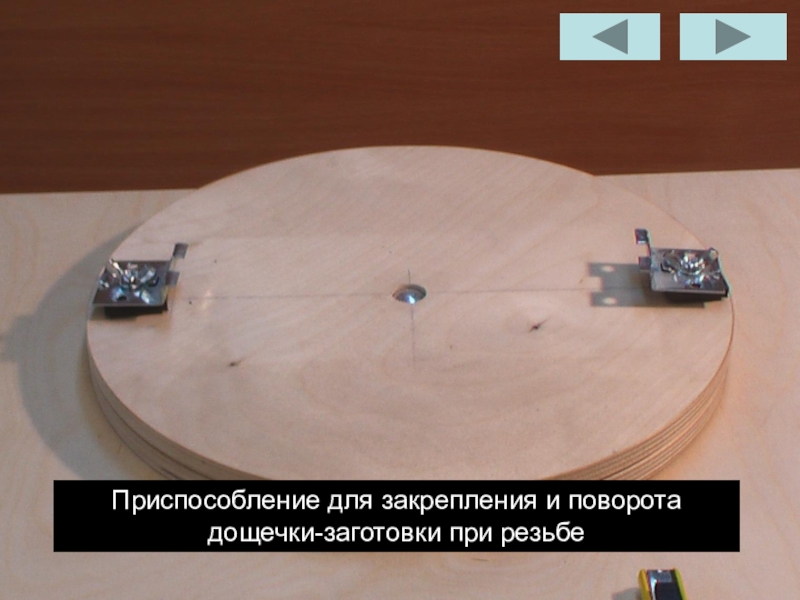

- 33. Приспособление для закрепления и поворота дощечки-заготовки при резьбе

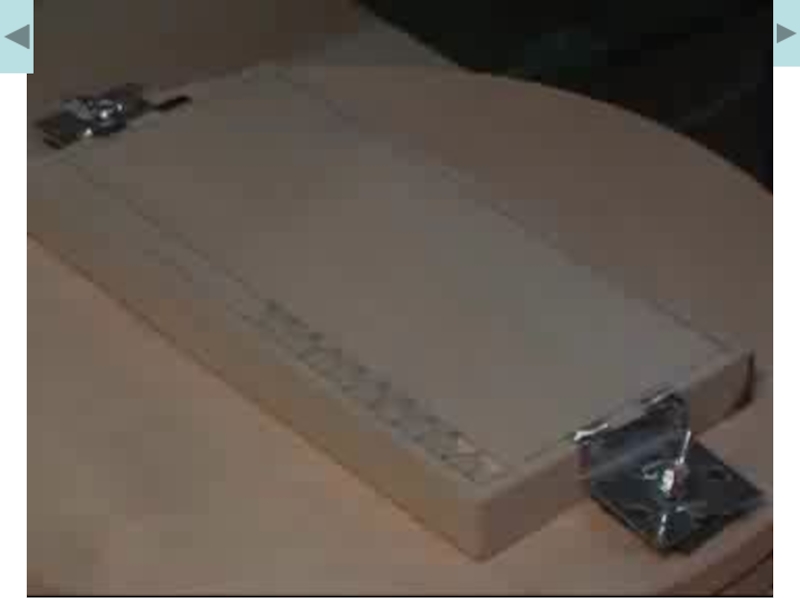

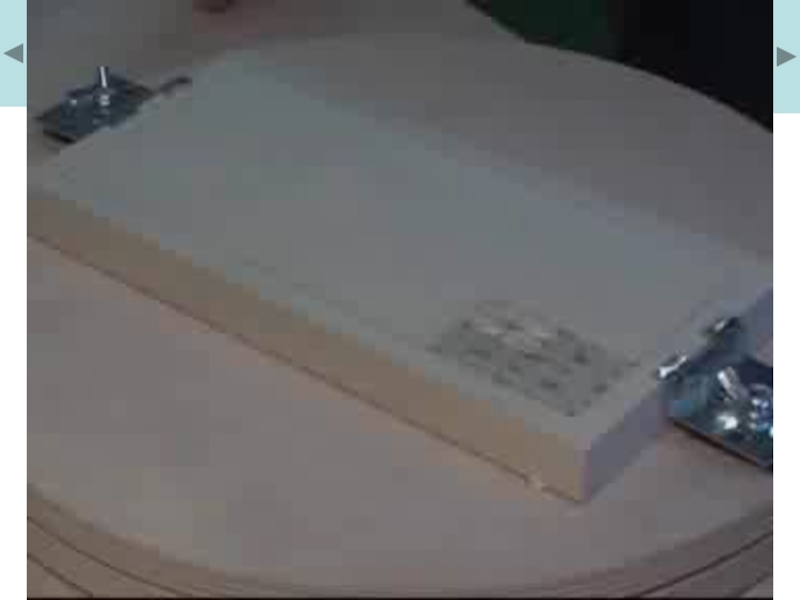

- 34. Закрепление дощечки-заготовки в приспособлении

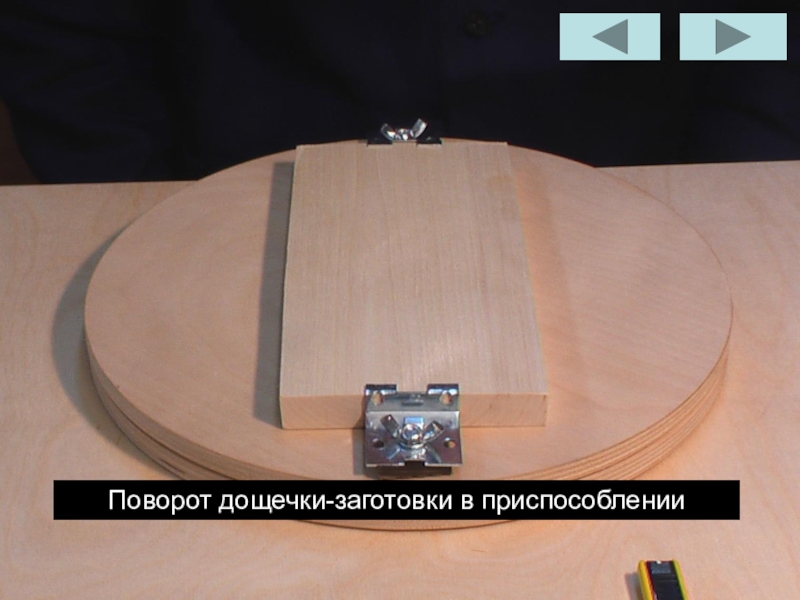

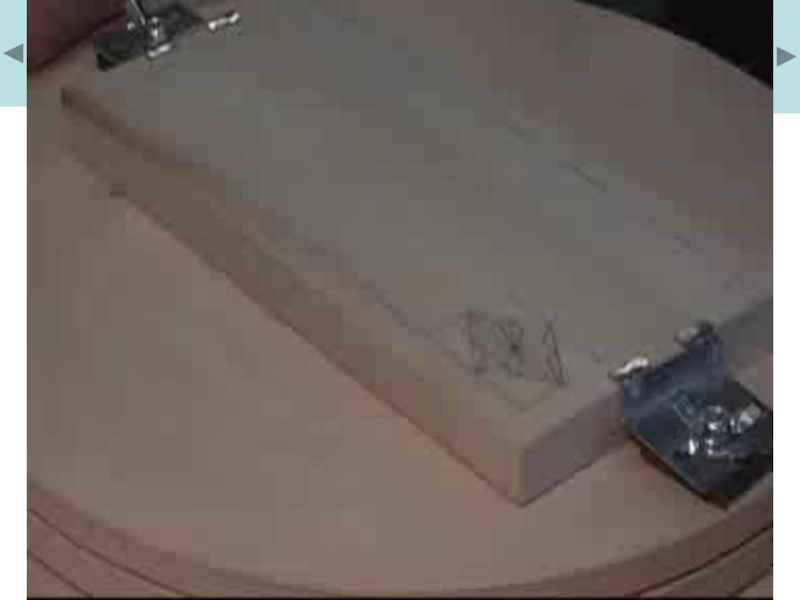

- 35. Поворот дощечки-заготовки в приспособлении
- 36. Разметочный инструмент

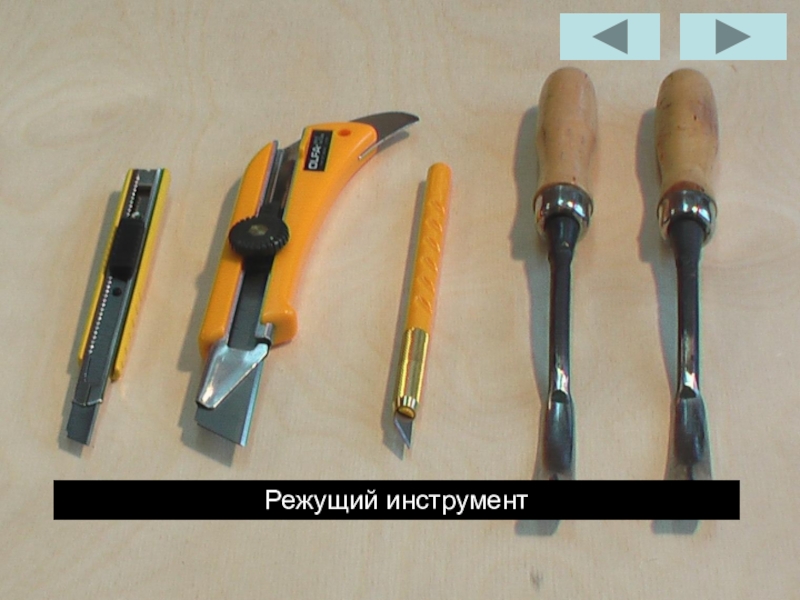

- 37. Режущий инструмент

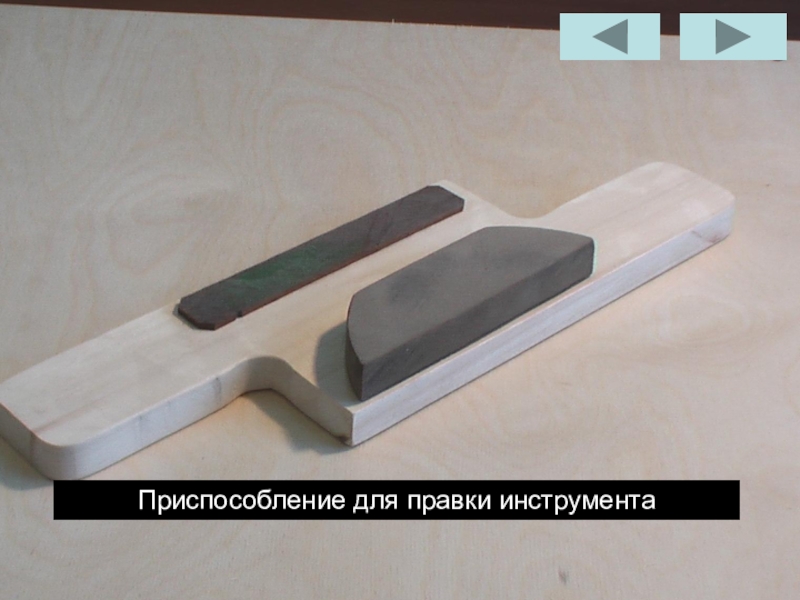

- 38. Приспособление для правки инструмента

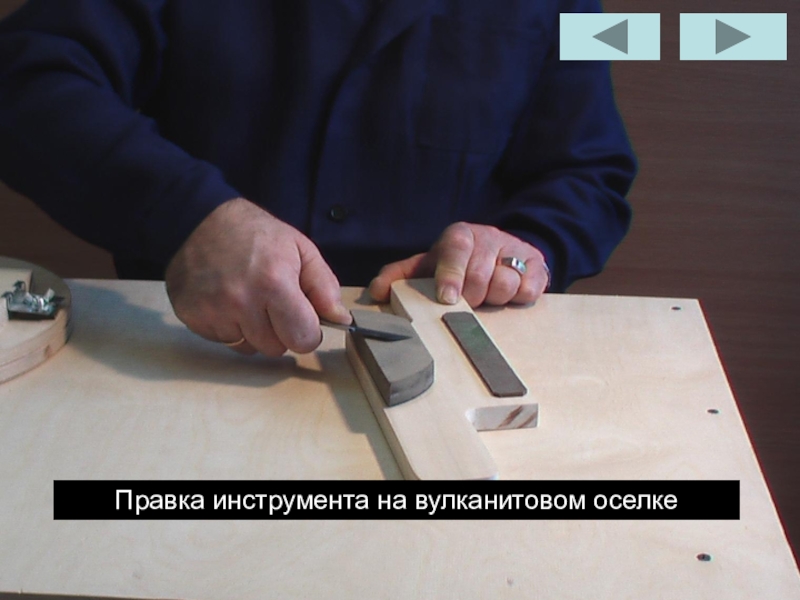

- 39. Правка инструмента на вулканитовом оселке

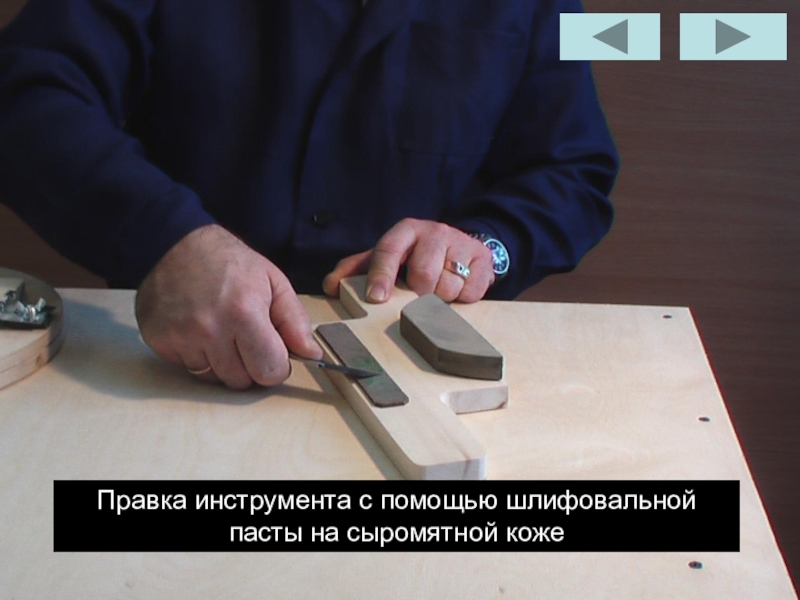

- 40. Правка инструмента с помощью шлифовальной пасты на сыромятной коже

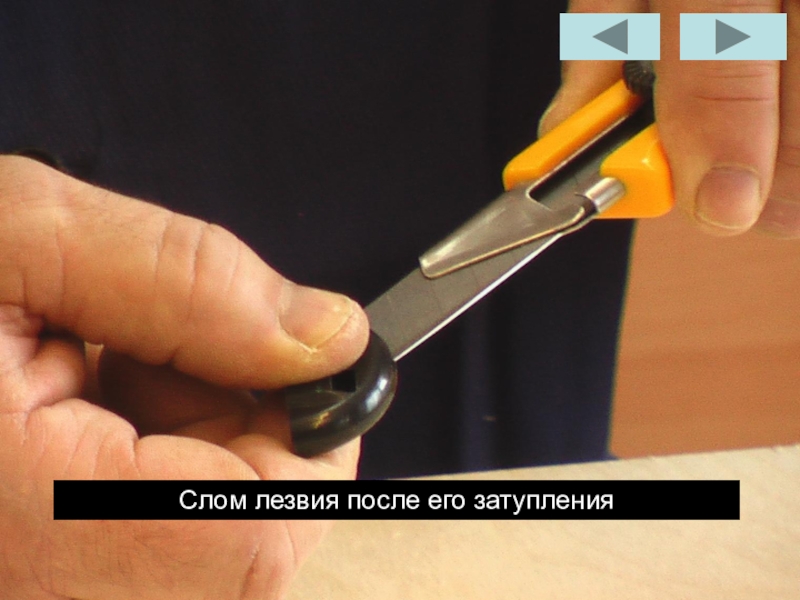

- 41. Слом лезвия после его затупления
- 42. ТЕХНИКА РЕЗАНИЯ Первый прием резания (резание лучей)
- 43. Удержание резца, положение тыльной части резца строго вертикальноТыльная часть
- 44. Удержание резца и положение рук(первый прием резания)
- 45. Второй прием резания (резание граней)
- 46. Положение резца (от себя) при резании элементов
- 47. Положение резца (от себя) при резании элементов
- 48. Третий прием резания (резание граней)
- 49. Положение резца при резании элементов геометрической резьбы
- 50. Удержание резца и положение рук(третий прием резания)

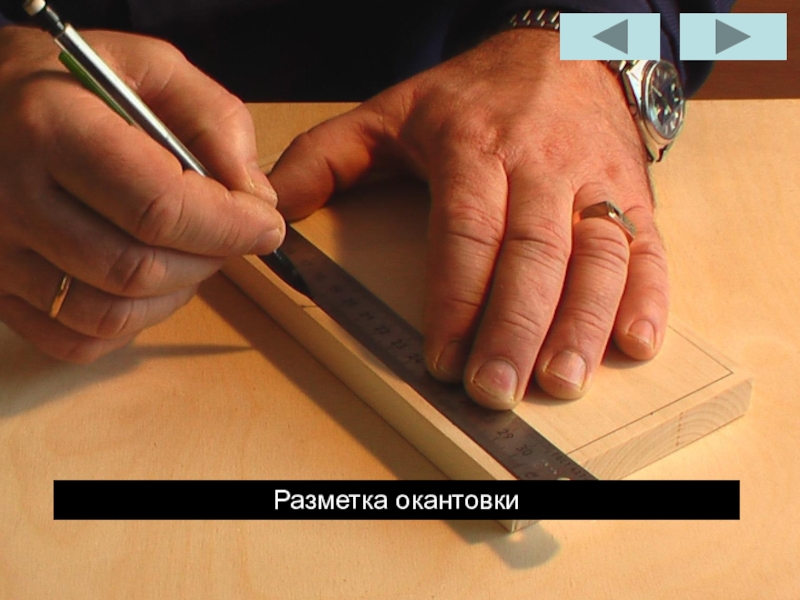

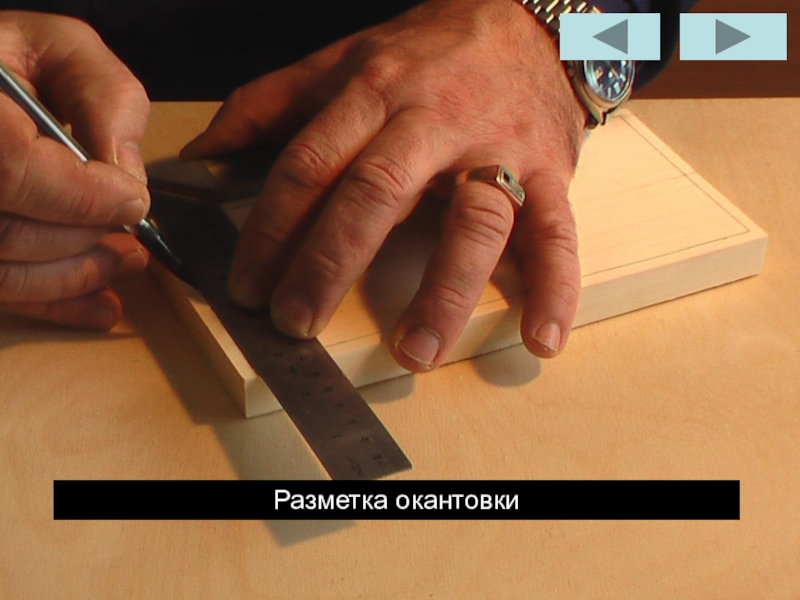

- 51. Разметка окантовки
- 52. Разметка окантовки

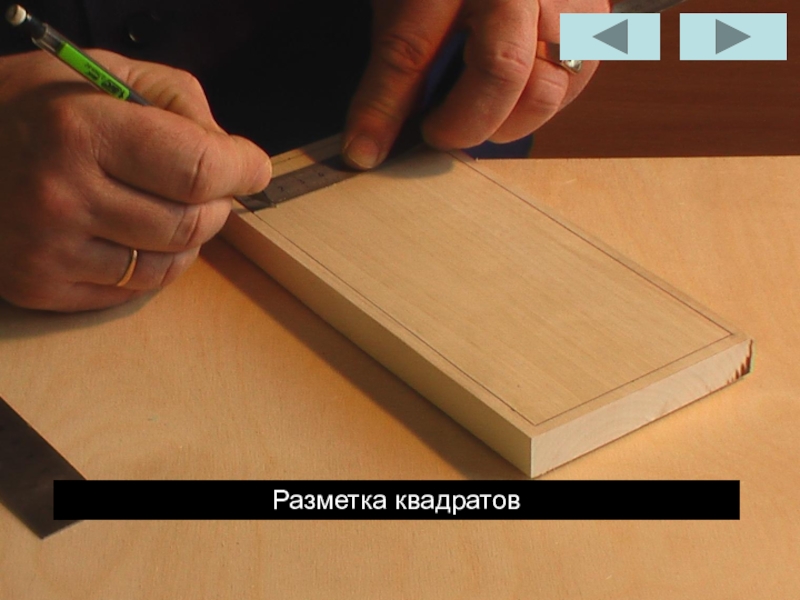

- 53. Разметка квадратов
- 54. Разметка квадратов
- 55. Разметка квадратов
- 56. Разметка квадратов
- 57. Разметка треугольников (малка)
- 58. Разметка треугольников (малка)
- 59. Разметка середины треугольника (на глаз)

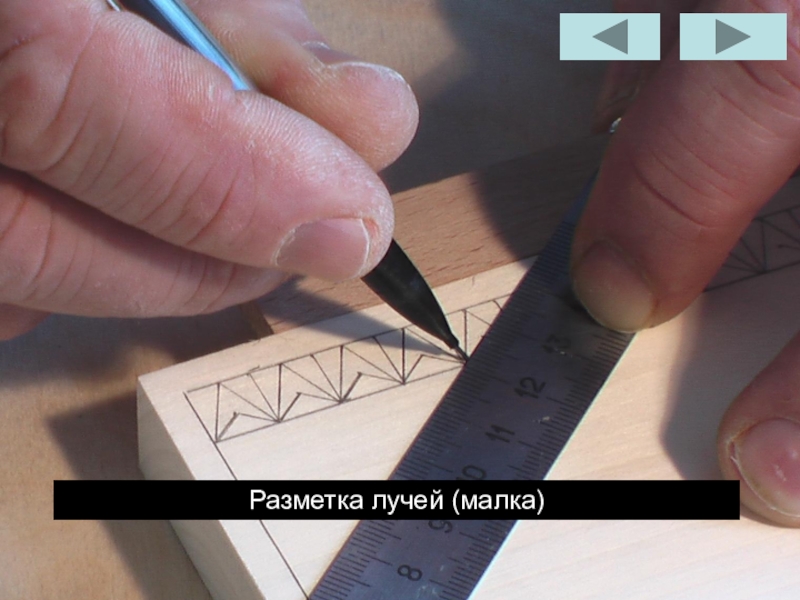

- 60. Разметка лучей (малка)

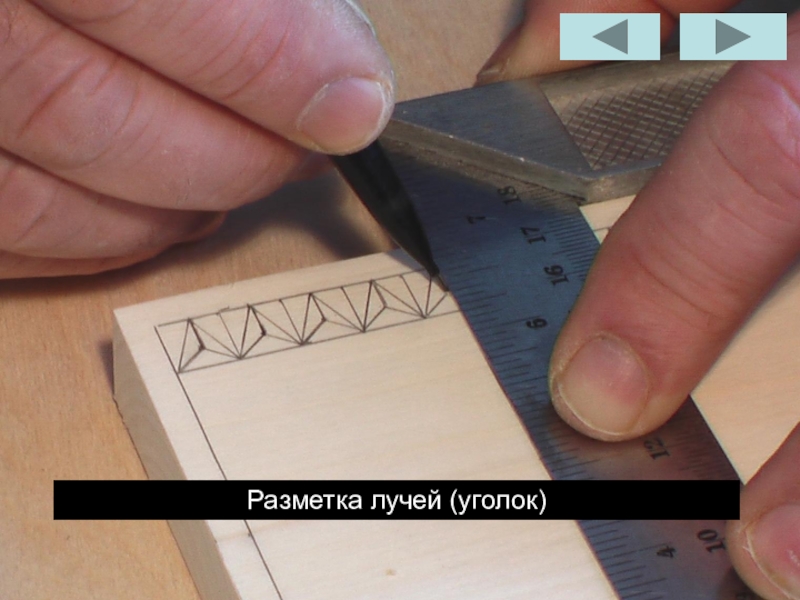

- 61. Разметка лучей (уголок)
- 62. ТЕХНИКА РЕЗАНИЯ

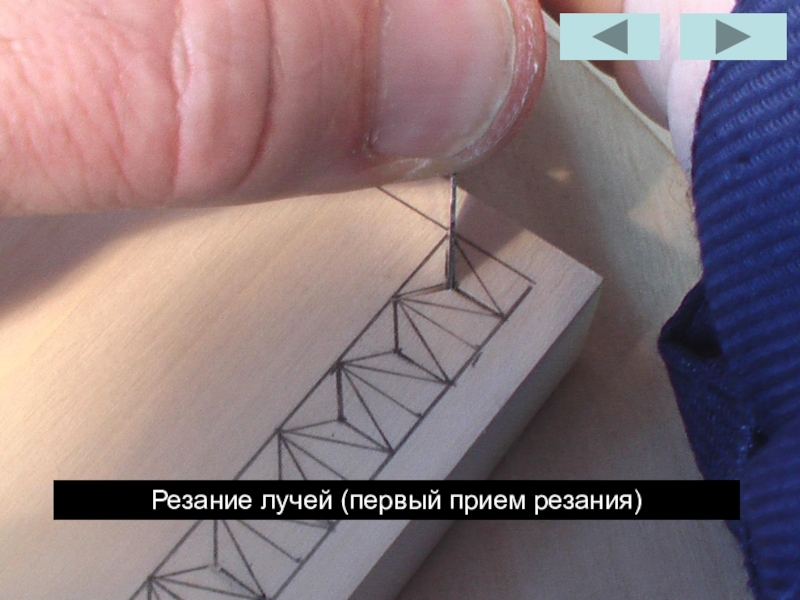

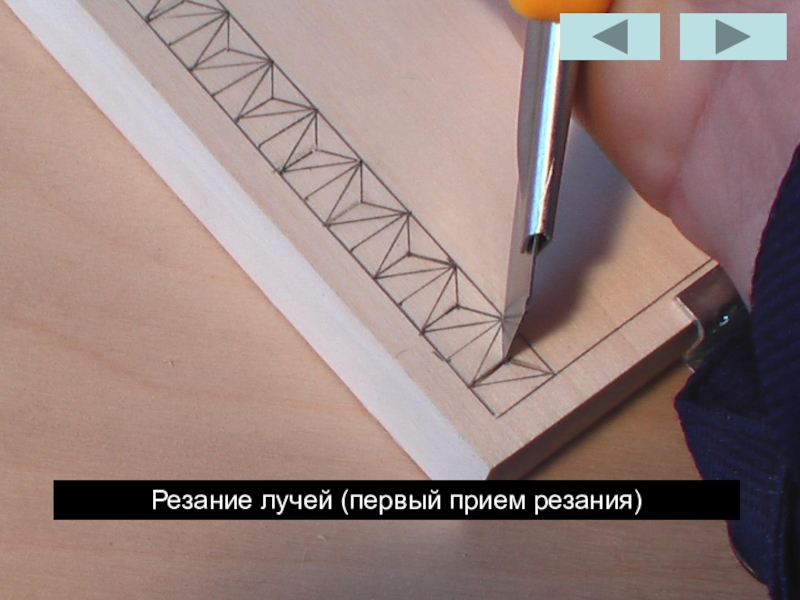

- 63. Резание лучей (первый прием резания)
- 64. Резание лучей (первый прием резания)
- 65. Резание лучей (первый прием резания)

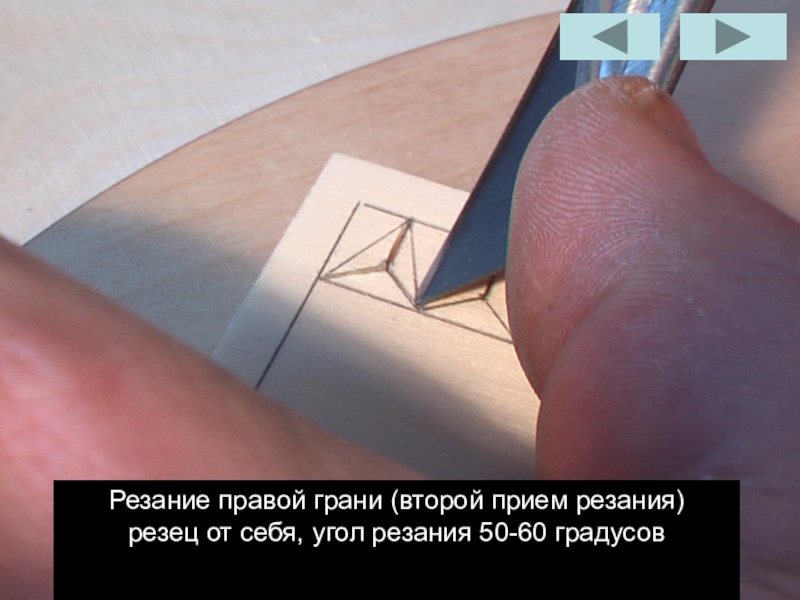

- 66. Резание правой грани (второй прием резания)

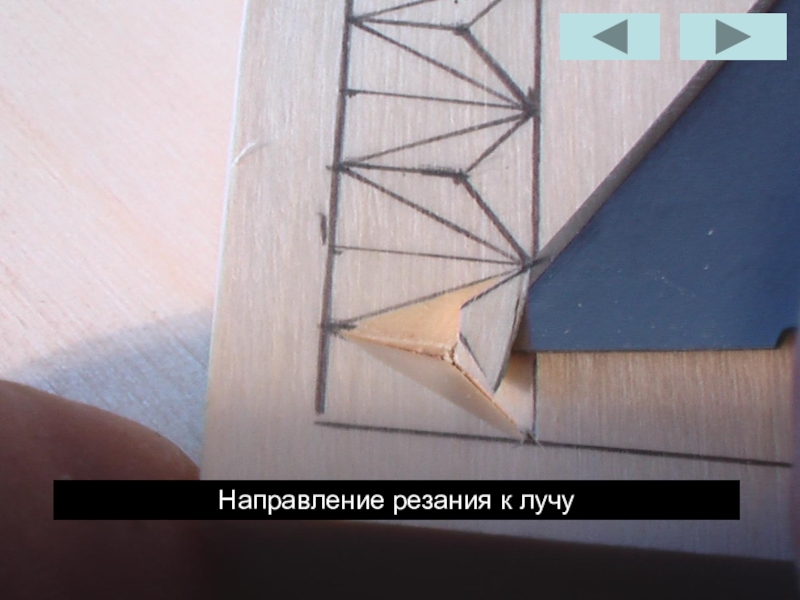

- 67. Резание лучей (первый прием резания)Направление резания к лучу
- 68. Правая грань
- 69. Резание левой грани (третий прием резания) резец на себя

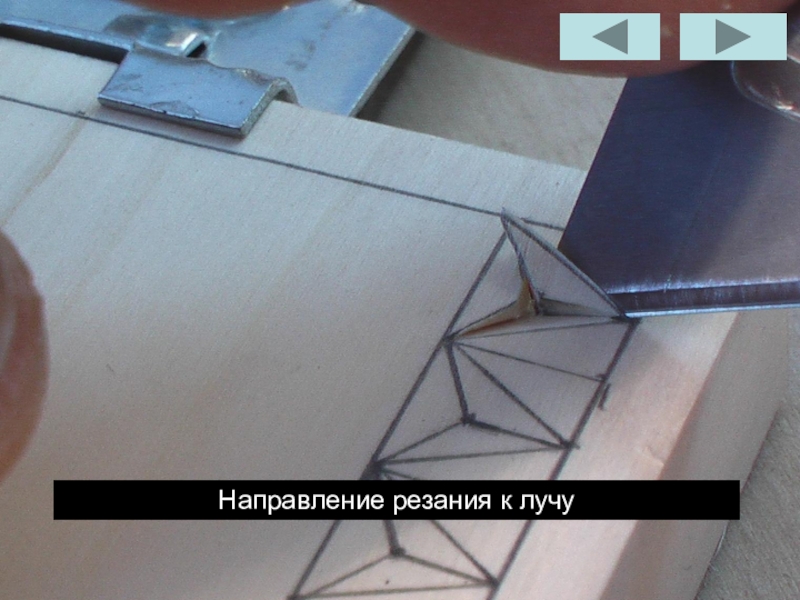

- 70. Направление резания к лучу
- 71. Левая грань

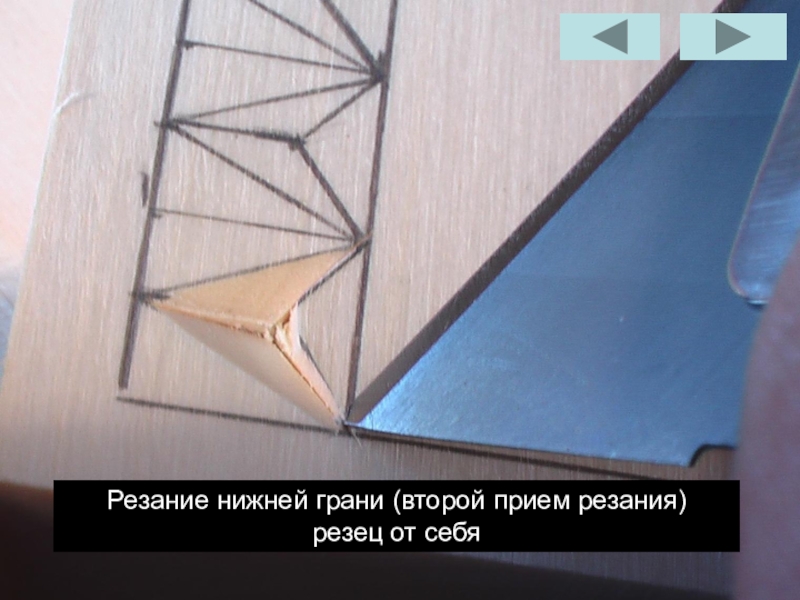

- 72. Резание нижней грани (второй прием резания) резец от себя
- 73. Направление резания к лучу

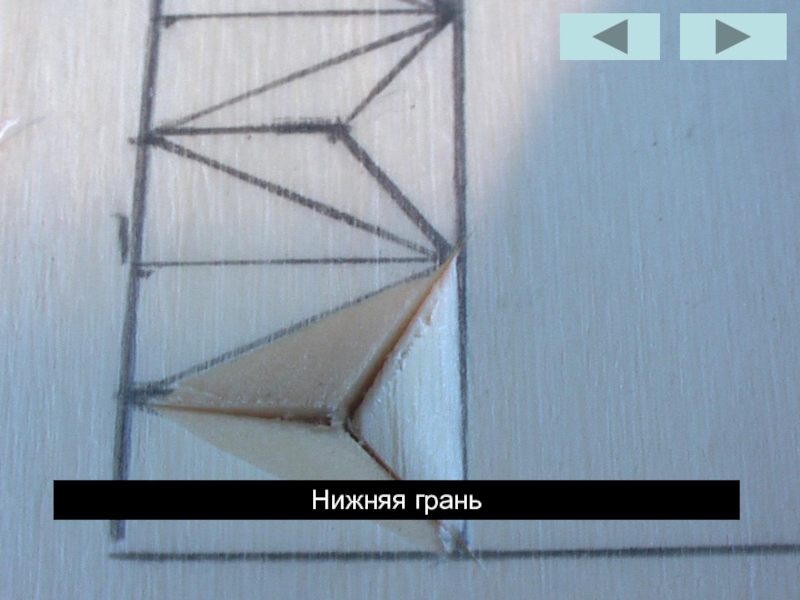

- 74. Нижняя грань

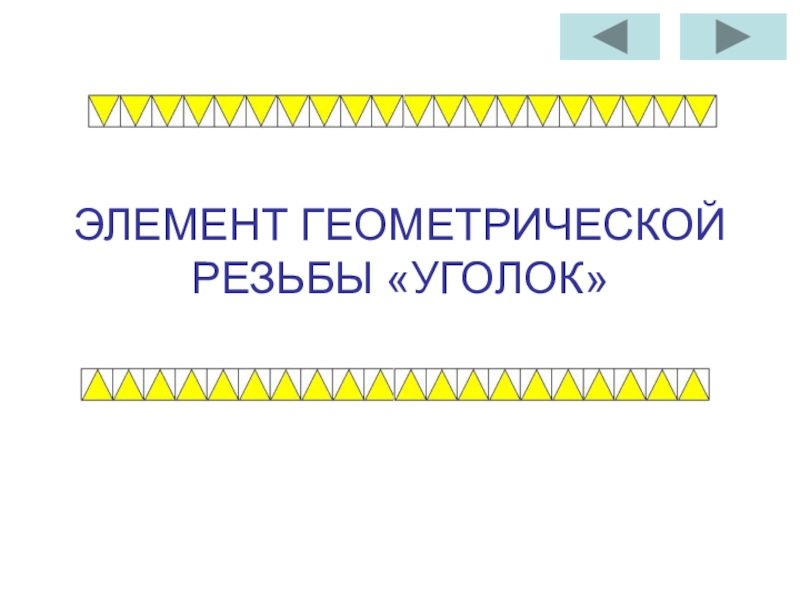

- 75. ЭЛЕМЕНТ ГЕОМЕТРИЧЕСКОЙ РЕЗЬБЫ «УГОЛОК»
- 76. Нанесение разметки1. Нанести на заготовку окантовку шириной
- 77. Порядок резания Надрезать стороны треугольника от вершины
- 78. Слайд 78
- 79. ЭЛЕМЕНТ ТРЕХГРАННАЯ ВЫЕМКА С УГЛУБЛЕНИЕМ В ЦЕНТРЕ
- 80. Нанесение разметки 1. Нанести на заготовку окантовку
- 81. Порядок резания Резцом из середины треугольника сделать
- 82. Слайд 82

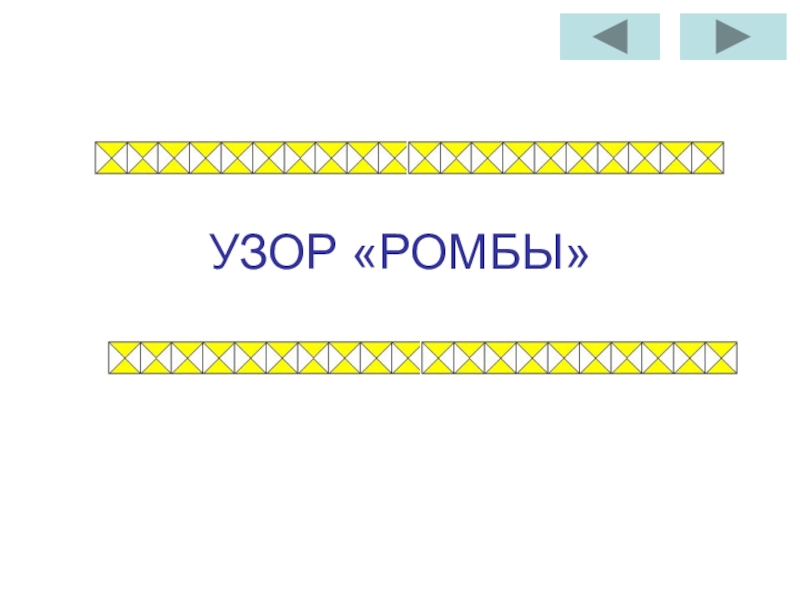

- 83. УЗОР «РОМБЫ»
- 84. Нанесение разметкиНанести на заготовку окантовку шириной 5
- 85. Порядок резанияНа всем узоре сделать четыре надреза
- 86. Слайд 86
- 87. УЗОР «ЗМЕЙКА»
- 88. Нанесение разметкиНанести на заготовку окантовку шириной 5
- 89. Порядок резанияРезать лучи на всем узоре (первый
- 90. Слайд 90

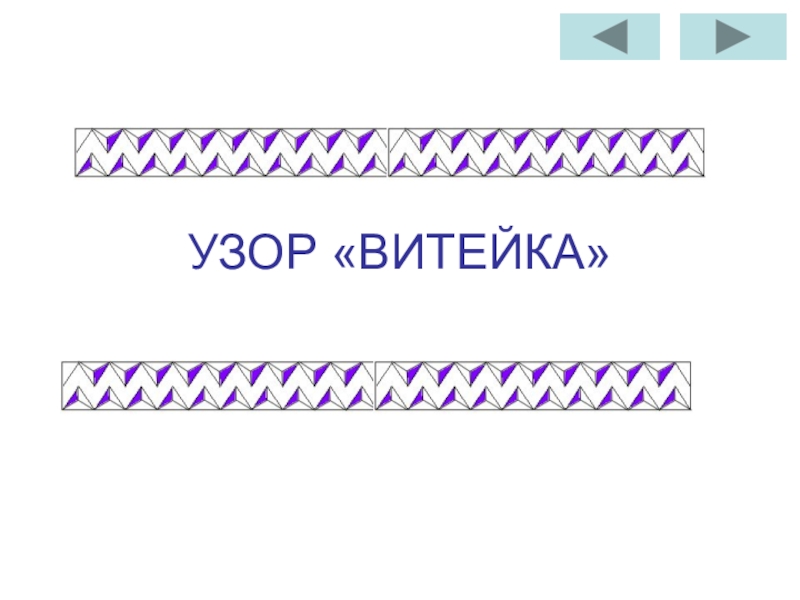

- 91. УЗОР «ВИТЕЙКА»
- 92. Нанесение разметкиНанести на заготовку окантовку шириной
- 93. Порядок резанияРезать лучи на всем узоре (первый
- 94. Слайд 94

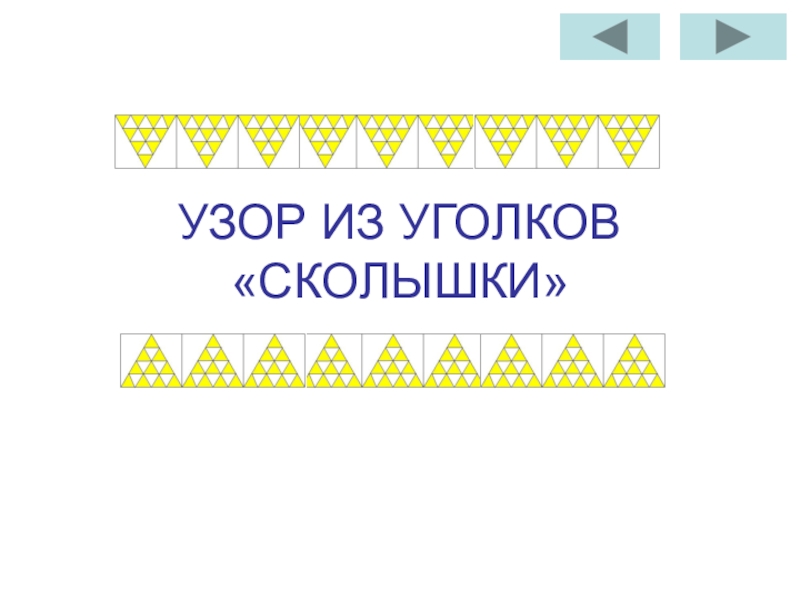

- 95. УЗОР ИЗ УГОЛКОВ «СКОЛЫШКИ»
- 96. Нанесение разметкиНанести на заготовку окантовку шириной 5

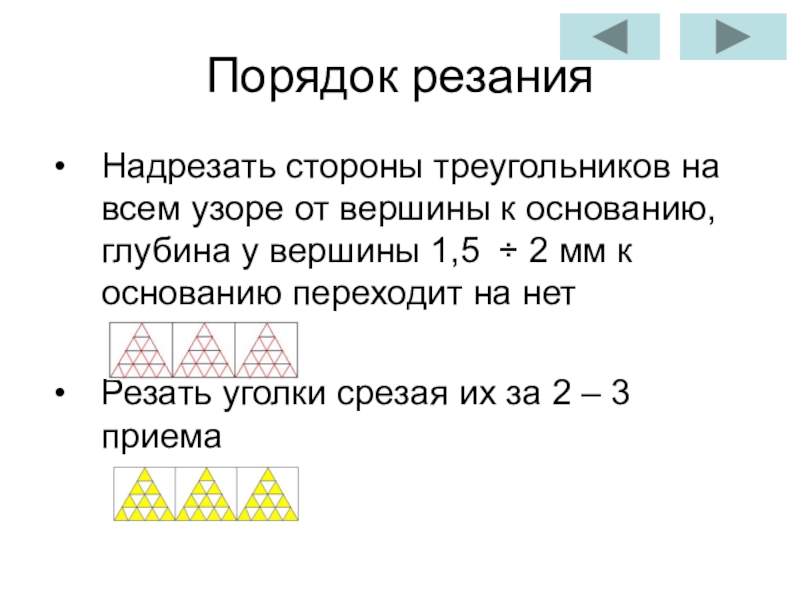

- 97. Порядок резанияНадрезать стороны треугольников на всем узоре
- 98. Слайд 98

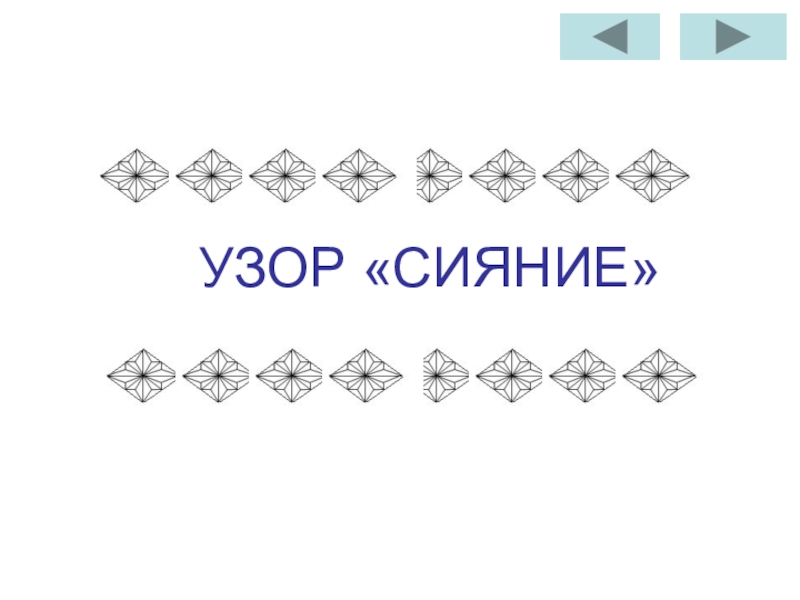

- 99. УЗОР «СИЯНИЕ»
- 100. Нанесение разметкиНанести на заготовку окантовку шириной 5

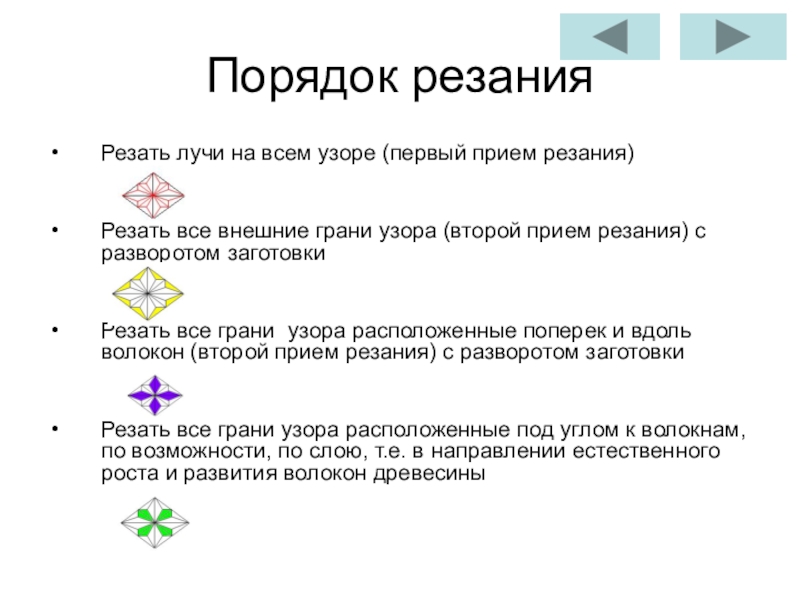

- 101. Порядок резанияРезать лучи на всем узоре (первый
- 102. Слайд 102
- 103. Слайд 103
- 104. Слайд 104

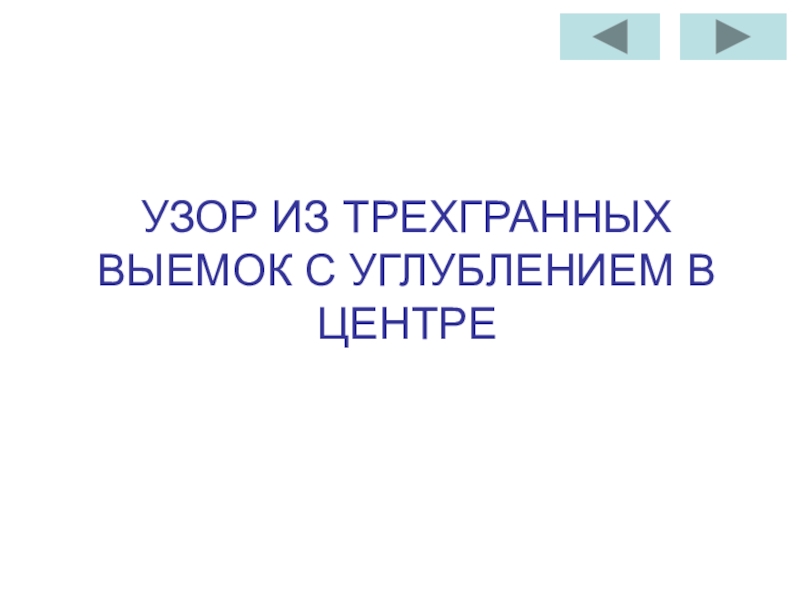

- 105. УЗОР ИЗ ТРЕХГРАННЫХ ВЫЕМОК С УГЛУБЛЕНИЕМ В ЦЕНТРЕ
- 106. Слайд 106
- 107. Освоив резьбу основных элементов геометрической резьбы приступают

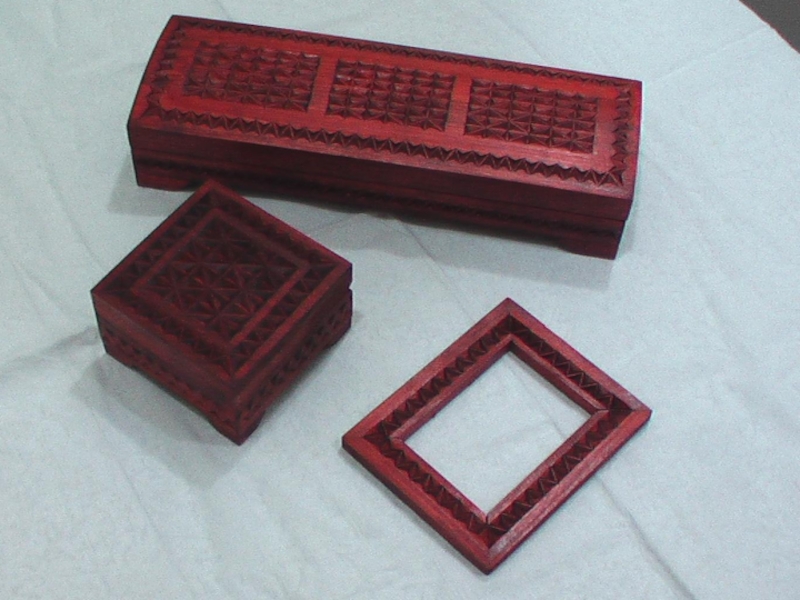

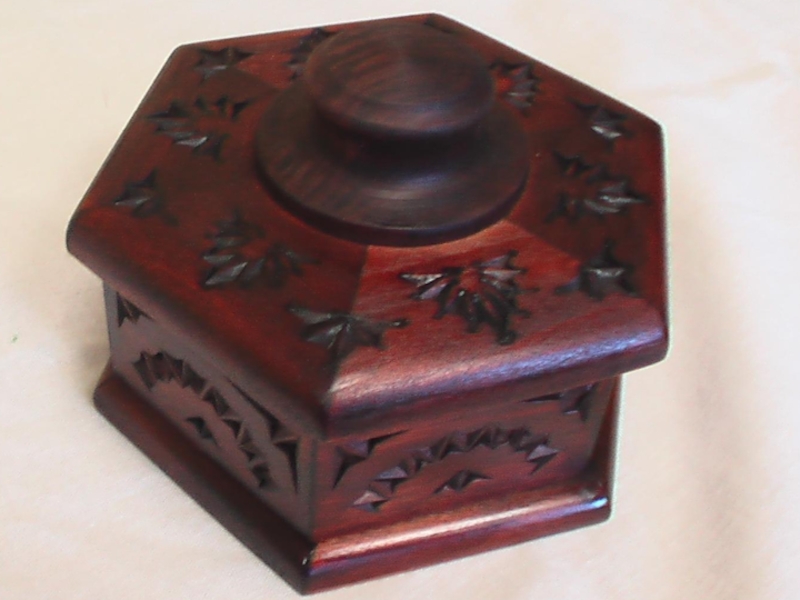

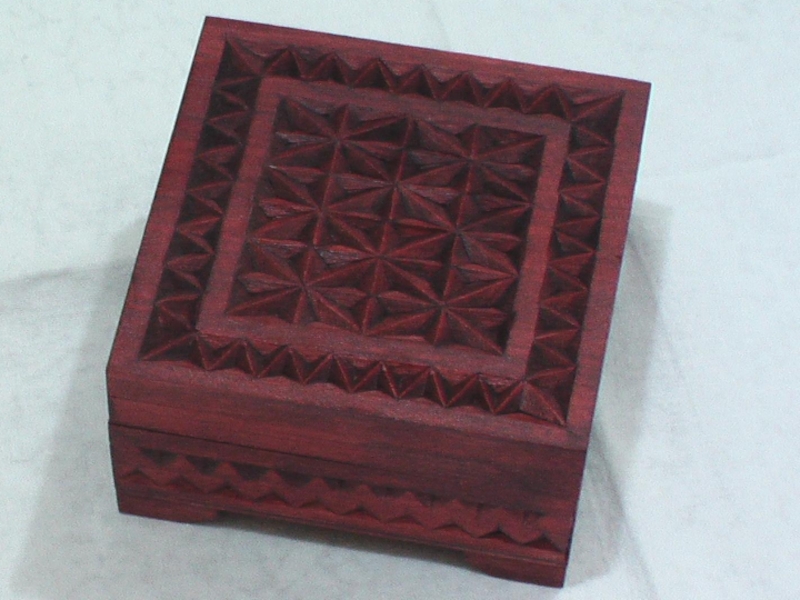

- 108. Резной узор – подлинная красота деревянного изделия Орнамент 1Орнамент 2
- 109. Источники информацииН.Матвеева «Резьба по дереву» М.:Наука, 1977Авторские фото- и видеоматериалы.©Пузанов А.Н., МОУ гимназия №15 города Костромы
Геометрическая резьба Элементы геометрической резьбыГеометрическая резьба состоит из различных комбинаций нескольких основных элементов, выполняемых ножом -косячком и полукруглыми стамесками.Наибольшее распространение в геометрической резьбе получили трехгранные выемки (треугольники), разнообразные по форме, размеру и технике исполнения.Треугольники с углублением
Слайд 1
ГЕОМЕТРИЧЕСКАЯ РЕЗЬБА
Презентация-плакат
Учитель технологии
Пузанов Александр Николаевич
Кострома 2018 год
Муниципальное общеобразовательное

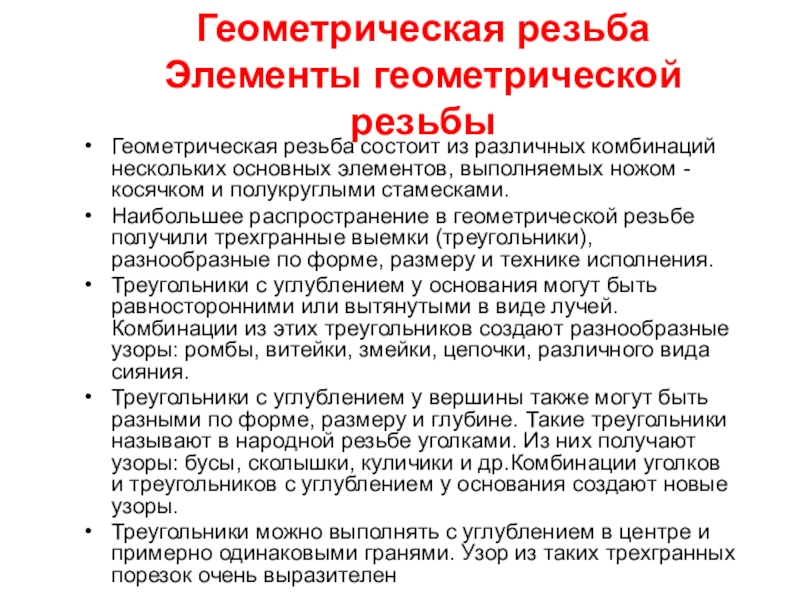

Слайд 14Геометрическая резьба
Элементы геометрической резьбы
Геометрическая резьба состоит из различных комбинаций нескольких основных
элементов, выполняемых ножом -косячком и полукруглыми стамесками.
Наибольшее распространение в геометрической резьбе получили трехгранные выемки (треугольники), разнообразные по форме, размеру и технике исполнения.
Треугольники с углублением у основания могут быть равносторонними или вытянутыми в виде лучей. Комбинации из этих треугольников создают разнообразные узоры: ромбы, витейки, змейки, цепочки, различного вида сияния.
Треугольники с углублением у вершины также могут быть разными по форме, размеру и глубине. Такие треугольники называют в народной резьбе уголками. Из них получают узоры: бусы, сколышки, куличики и др.Комбинации уголков и треугольников с углублением у основания создают новые узоры.
Треугольники можно выполнять с углублением в центре и примерно одинаковыми гранями. Узор из таких трехгранных порезок очень выразителен
Наибольшее распространение в геометрической резьбе получили трехгранные выемки (треугольники), разнообразные по форме, размеру и технике исполнения.
Треугольники с углублением у основания могут быть равносторонними или вытянутыми в виде лучей. Комбинации из этих треугольников создают разнообразные узоры: ромбы, витейки, змейки, цепочки, различного вида сияния.
Треугольники с углублением у вершины также могут быть разными по форме, размеру и глубине. Такие треугольники называют в народной резьбе уголками. Из них получают узоры: бусы, сколышки, куличики и др.Комбинации уголков и треугольников с углублением у основания создают новые узоры.
Треугольники можно выполнять с углублением в центре и примерно одинаковыми гранями. Узор из таких трехгранных порезок очень выразителен
Слайд 15К элементам геометрической резьбы относятся скобчатые порезки-лунки, которые можно выполнять как
ножом косячком, так и полукруглыми стамесками.
Наиболее сложными по выполнению элементами геометрической резьбы являются криволинейные трехгранные выемки лучи, образующие разнообразные розетки – вертушки
Комбинируя основные элементы геометрической, можно построить бесконечное множество орнаментальных композиций. Однако красота резного декора будет определяться не только его рисунком и композицией, но и качеством выполнения резьбы, ее чистотой и точностью. Треугольники и другие элементы геометрической резьбы следует резать по возможности по слою, т. е. в направлении естественного роста и развития волокон древесины. При резьбе по слою лезвие резака приглаживает волокна на месте среза, поверхность получается гладкой и блестящей. При резьбе против слоя волокна перерезаются, задираются, поверхность получается шероховатой, матовой.
Наиболее сложными по выполнению элементами геометрической резьбы являются криволинейные трехгранные выемки лучи, образующие разнообразные розетки – вертушки
Комбинируя основные элементы геометрической, можно построить бесконечное множество орнаментальных композиций. Однако красота резного декора будет определяться не только его рисунком и композицией, но и качеством выполнения резьбы, ее чистотой и точностью. Треугольники и другие элементы геометрической резьбы следует резать по возможности по слою, т. е. в направлении естественного роста и развития волокон древесины. При резьбе по слою лезвие резака приглаживает волокна на месте среза, поверхность получается гладкой и блестящей. При резьбе против слоя волокна перерезаются, задираются, поверхность получается шероховатой, матовой.

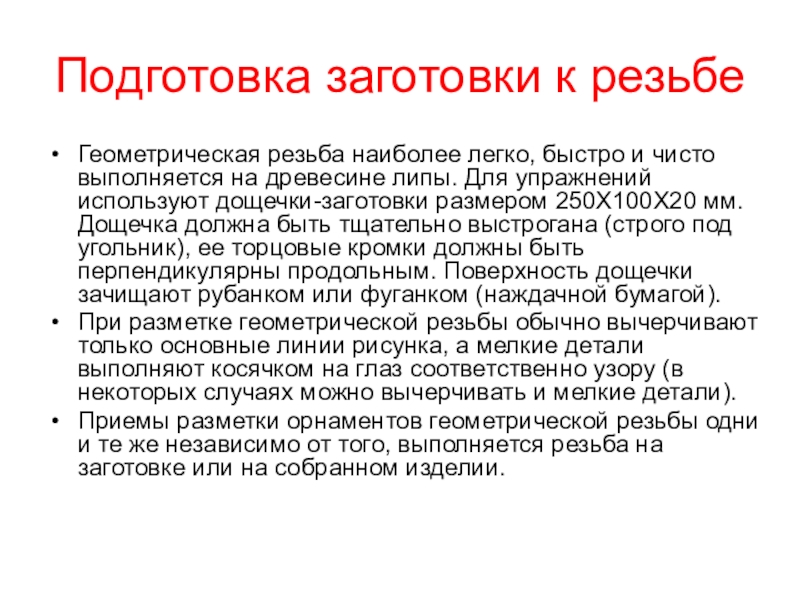

Слайд 16Подготовка заготовки к резьбе
Геометрическая резьба наиболее легко, быстро и чисто выполняется
на древесине липы. Для упражнений используют дощечки-заготовки размером 250X100X20 мм. Дощечка должна быть тщательно выстрогана (строго под угольник), ее торцовые кромки должны быть перпендикулярны продольным. Поверхность дощечки зачищают рубанком или фуганком (наждачной бумагой).
При разметке геометрической резьбы обычно вычерчивают только основные линии рисунка, а мелкие детали выполняют косячком на глаз соответственно узору (в некоторых случаях можно вычерчивать и мелкие детали).
Приемы разметки орнаментов геометрической резьбы одни и те же независимо от того, выполняется резьба на заготовке или на собранном изделии.
При разметке геометрической резьбы обычно вычерчивают только основные линии рисунка, а мелкие детали выполняют косячком на глаз соответственно узору (в некоторых случаях можно вычерчивать и мелкие детали).
Приемы разметки орнаментов геометрической резьбы одни и те же независимо от того, выполняется резьба на заготовке или на собранном изделии.
Слайд 17Разметку начинают с нанесения твердым карандашом линий, ограничивающих орнамент. Линии, параллельные
продольным кромкам заготовки, наносят от руки движением к себе, держа карандаш большим и указательным пальцами, а средним пальцем, упираясь в кромку заготовки. Линии, перпендикулярные продольным кромкам, наносят с помощью столярного угольника, а линии под различными углами к продольным кромкам, с помощью ерунка или малки. После нанесения линий, ограничивающих орнамент, разбивают внутреннее пространство на элементы геометрического узора: сначала, как правило, на квадраты или прямоугольники, а затем на треугольники. Линии делят на части с помощью линейки или циркуля-делителя. Разбивку на мелкие элементы выполняют на глаз.
При разметке сложного орнамента сначала вычерчивают рамку для каймы, затем внутренний прямоугольник для основного орнамента Ленты каймы и основного орнамента делят на прямоугольники, внутри которых проводят диагонали. Полученные треугольники можно делить на более мелкие, проводя вертикальные и горизонтальные линии через точки пересечения диагоналей. В треугольниках можно чертить различные узоры: сияние, сколышки, а в ромбах — чешуйки и т. п.
Точная, аккуратная разметка рисунка и последующая проверка композиции этого рисунка в целом и по частям с помощью чертежных инструментов (циркуля, линейки) — одно из основных условий качественного выполнения геометрической резьбы.
При разметке сложного орнамента сначала вычерчивают рамку для каймы, затем внутренний прямоугольник для основного орнамента Ленты каймы и основного орнамента делят на прямоугольники, внутри которых проводят диагонали. Полученные треугольники можно делить на более мелкие, проводя вертикальные и горизонтальные линии через точки пересечения диагоналей. В треугольниках можно чертить различные узоры: сияние, сколышки, а в ромбах — чешуйки и т. п.
Точная, аккуратная разметка рисунка и последующая проверка композиции этого рисунка в целом и по частям с помощью чертежных инструментов (циркуля, линейки) — одно из основных условий качественного выполнения геометрической резьбы.

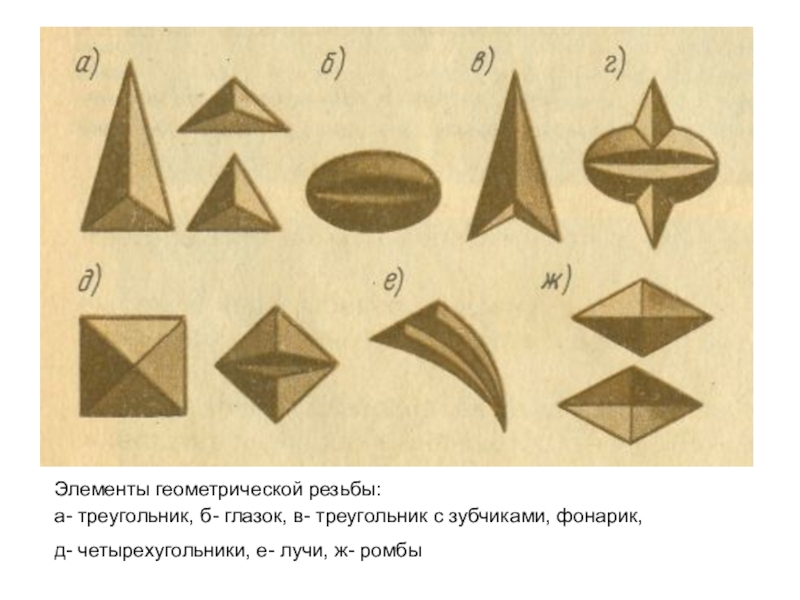

Слайд 18
Элементы геометрической резьбы:
а- треугольник, б- глазок, в- треугольник с зубчиками, фонарик,
д- четырехугольники, е- лучи, ж- ромбы
Слайд 19
Виды узоров в геометрической резьбе:
а- лесенка
б- витейка
в- ромбы
г- змейка
д- сияние
е- сколышки
Слайд 46Положение резца (от себя) при резании элементов геометрической резьбы с углом
наклона резца 30 – 40 градусов

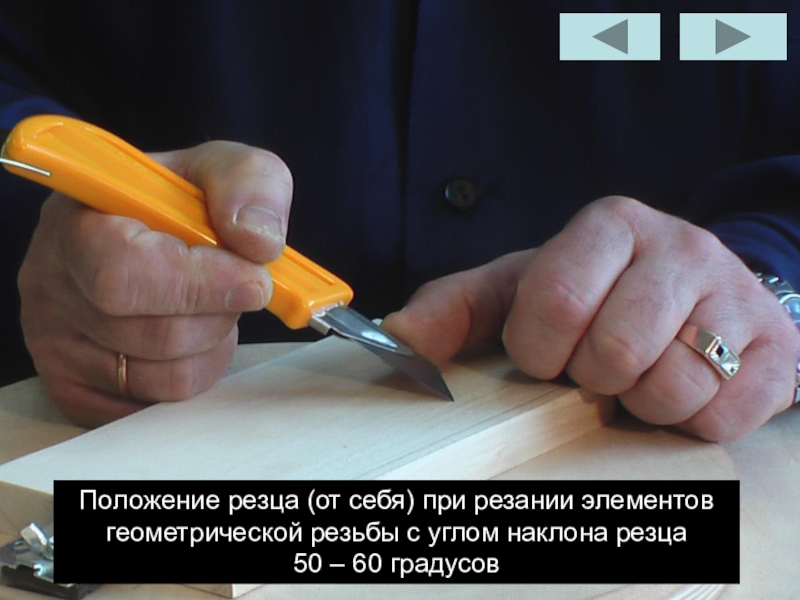

Слайд 47
Положение резца (от себя) при резании элементов геометрической резьбы с углом
наклона резца 50 – 60 градусов

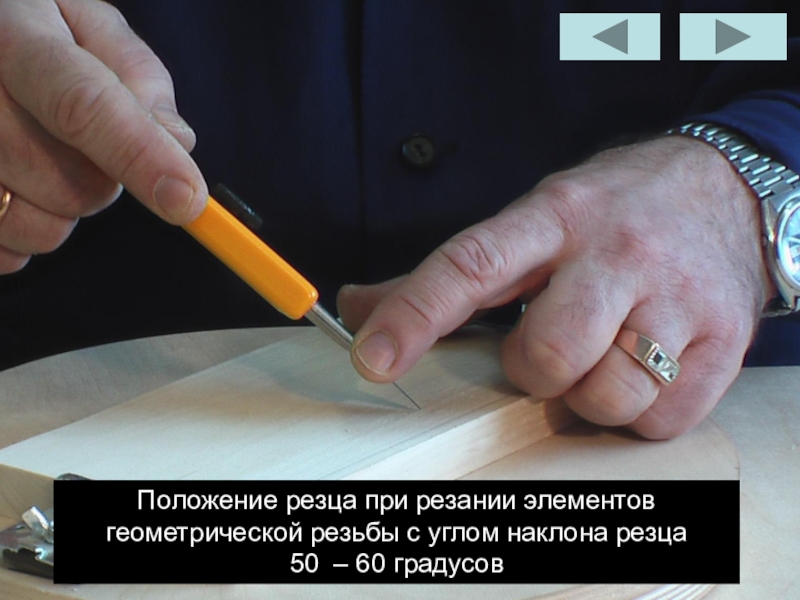

Слайд 49Положение резца при резании элементов геометрической резьбы с углом наклона резца
50 – 60 градусов

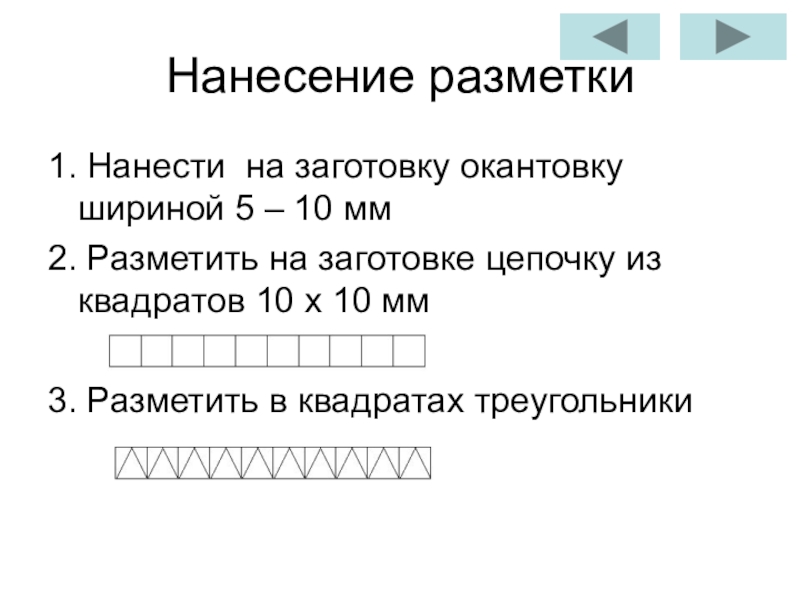

Слайд 76Нанесение разметки
1. Нанести на заготовку окантовку шириной 5 – 10 мм
2.
Разметить на заготовке цепочку из квадратов 10 х 10 мм
3. Разметить в квадратах треугольники
3. Разметить в квадратах треугольники

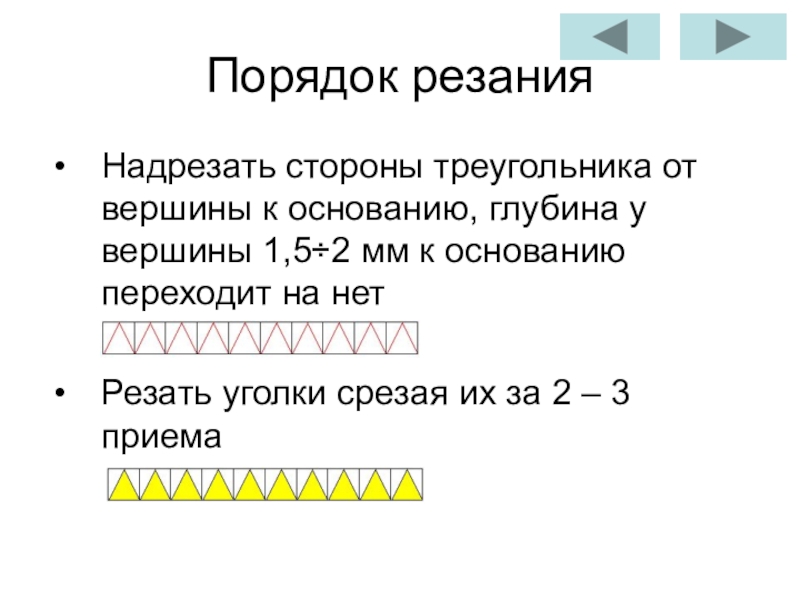

Слайд 77Порядок резания
Надрезать стороны треугольника от вершины к основанию, глубина у
вершины 1,5÷2 мм к основанию переходит на нет
Резать уголки срезая их за 2 – 3 приема
Резать уголки срезая их за 2 – 3 приема

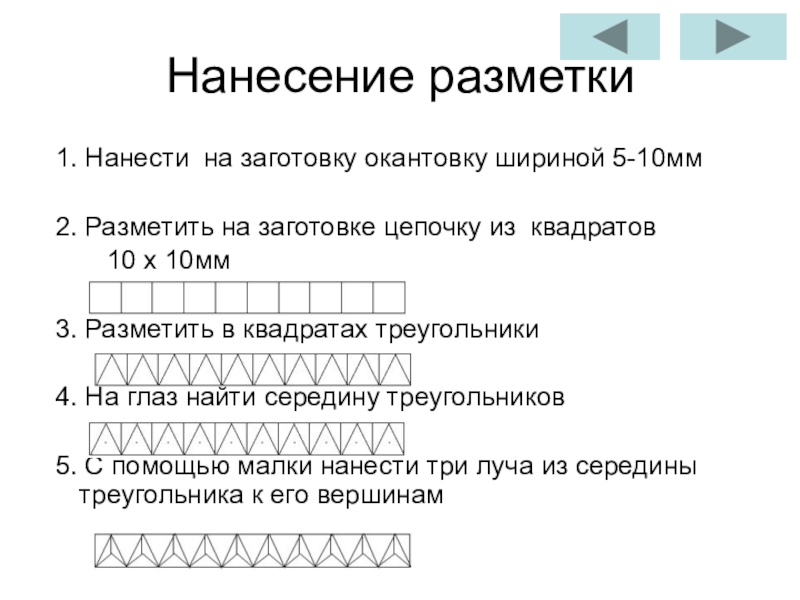

Слайд 80Нанесение разметки
1. Нанести на заготовку окантовку шириной 5-10мм
2. Разметить на
заготовке цепочку из квадратов
10 х 10мм
3. Разметить в квадратах треугольники
4. На глаз найти середину треугольников
5. С помощью малки нанести три луча из середины треугольника к его вершинам
10 х 10мм
3. Разметить в квадратах треугольники
4. На глаз найти середину треугольников
5. С помощью малки нанести три луча из середины треугольника к его вершинам

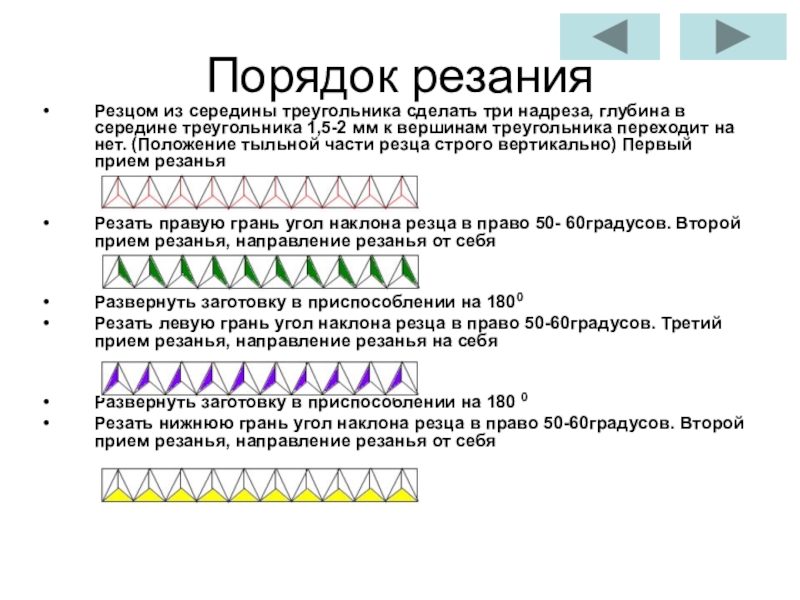

Слайд 81Порядок резания
Резцом из середины треугольника сделать три надреза, глубина в
середине треугольника 1,5-2 мм к вершинам треугольника переходит на нет. (Положение тыльной части резца строго вертикально) Первый прием резанья
Резать правую грань угол наклона резца в право 50- 60градусов. Второй прием резанья, направление резанья от себя
Развернуть заготовку в приспособлении на 1800
Резать левую грань угол наклона резца в право 50-60градусов. Третий прием резанья, направление резанья на себя
Развернуть заготовку в приспособлении на 180 0
Резать нижнюю грань угол наклона резца в право 50-60градусов. Второй прием резанья, направление резанья от себя
Резать правую грань угол наклона резца в право 50- 60градусов. Второй прием резанья, направление резанья от себя
Развернуть заготовку в приспособлении на 1800
Резать левую грань угол наклона резца в право 50-60градусов. Третий прием резанья, направление резанья на себя
Развернуть заготовку в приспособлении на 180 0
Резать нижнюю грань угол наклона резца в право 50-60градусов. Второй прием резанья, направление резанья от себя

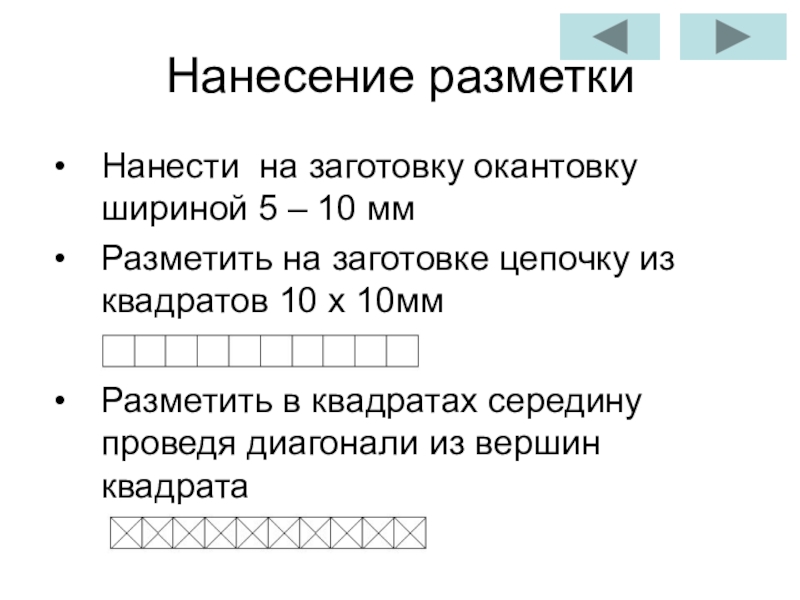

Слайд 84Нанесение разметки
Нанести на заготовку окантовку шириной 5 – 10 мм
Разметить на
заготовке цепочку из квадратов 10 х 10мм
Разметить в квадратах середину проведя диагонали из вершин квадрата
Разметить в квадратах середину проведя диагонали из вершин квадрата

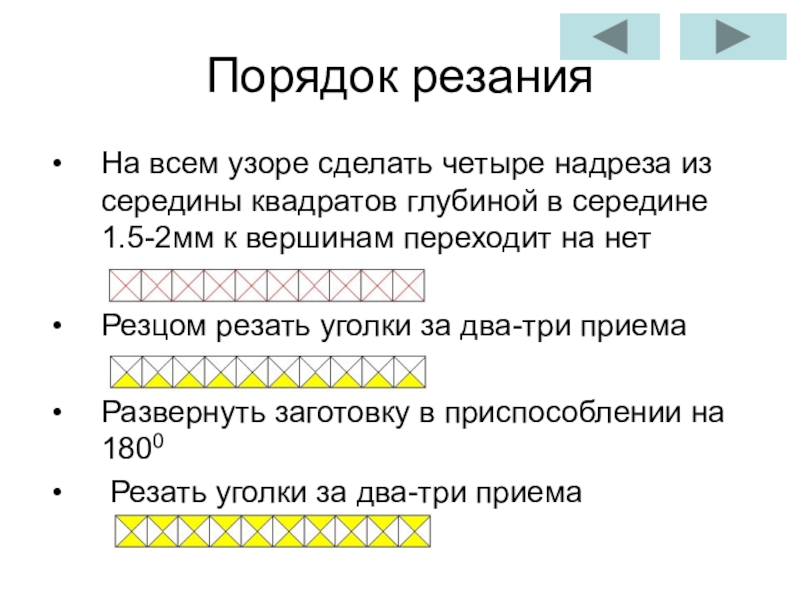

Слайд 85Порядок резания
На всем узоре сделать четыре надреза из середины квадратов глубиной
в середине 1.5-2мм к вершинам переходит на нет
Резцом резать уголки за два-три приема
Развернуть заготовку в приспособлении на 1800
Резать уголки за два-три приема
Резцом резать уголки за два-три приема
Развернуть заготовку в приспособлении на 1800
Резать уголки за два-три приема

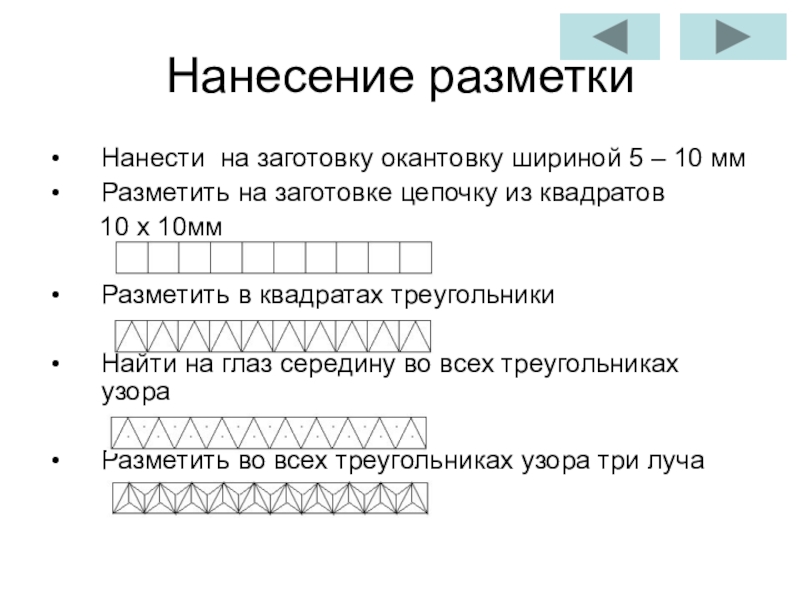

Слайд 88Нанесение разметки
Нанести на заготовку окантовку шириной 5 – 10 мм
Разметить на
заготовке цепочку из квадратов
10 х 10мм
Разметить в квадратах треугольники
Найти на глаз середину во всех треугольниках узора
Разметить во всех треугольниках узора три луча
10 х 10мм
Разметить в квадратах треугольники
Найти на глаз середину во всех треугольниках узора
Разметить во всех треугольниках узора три луча

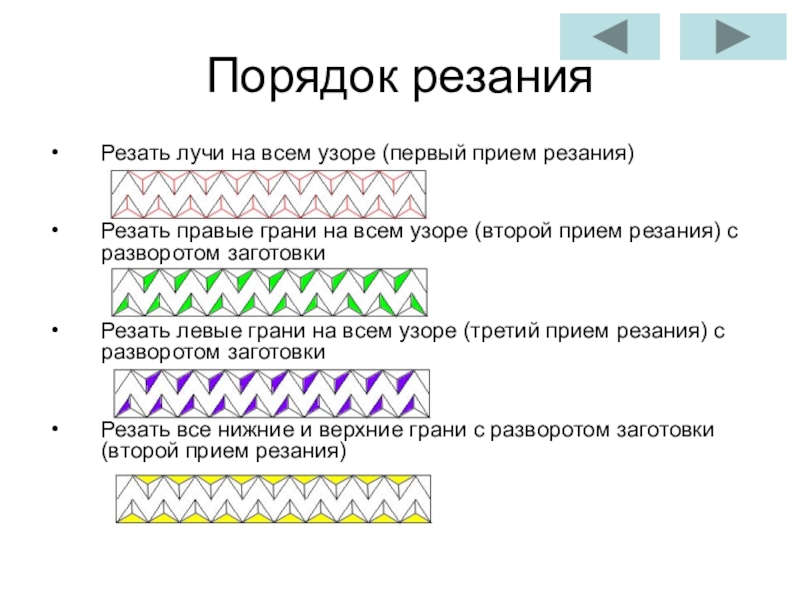

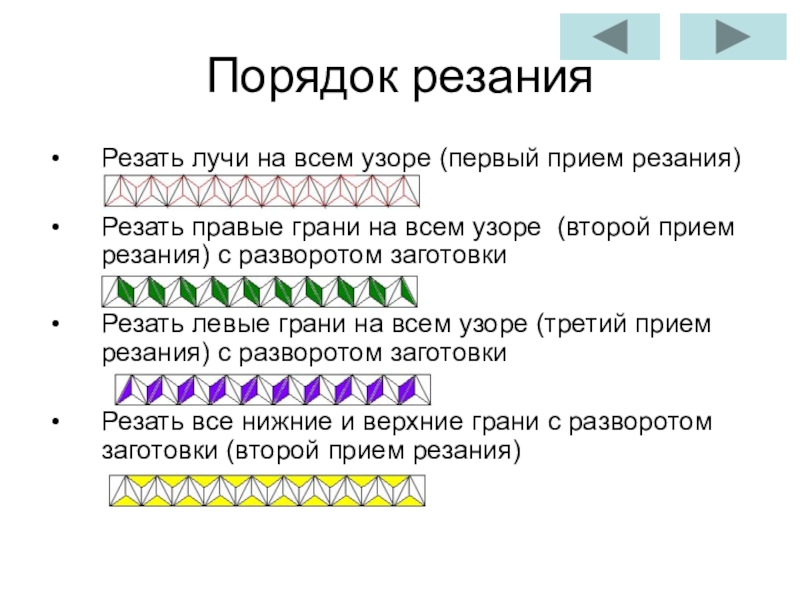

Слайд 89Порядок резания
Резать лучи на всем узоре (первый прием резания)
Резать правые грани
на всем узоре (второй прием резания) с разворотом заготовки
Резать левые грани на всем узоре (третий прием резания) с разворотом заготовки
Резать все нижние и верхние грани с разворотом заготовки (второй прием резания)
Резать левые грани на всем узоре (третий прием резания) с разворотом заготовки
Резать все нижние и верхние грани с разворотом заготовки (второй прием резания)

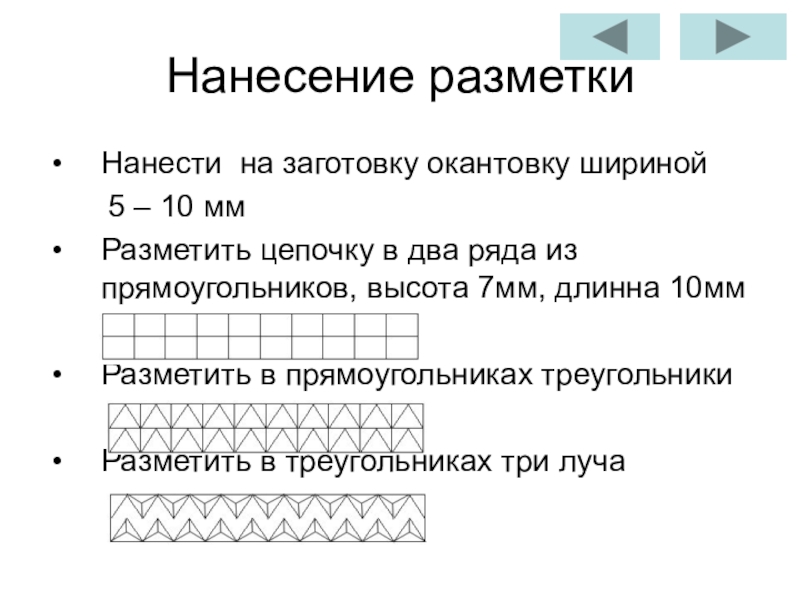

Слайд 92Нанесение разметки

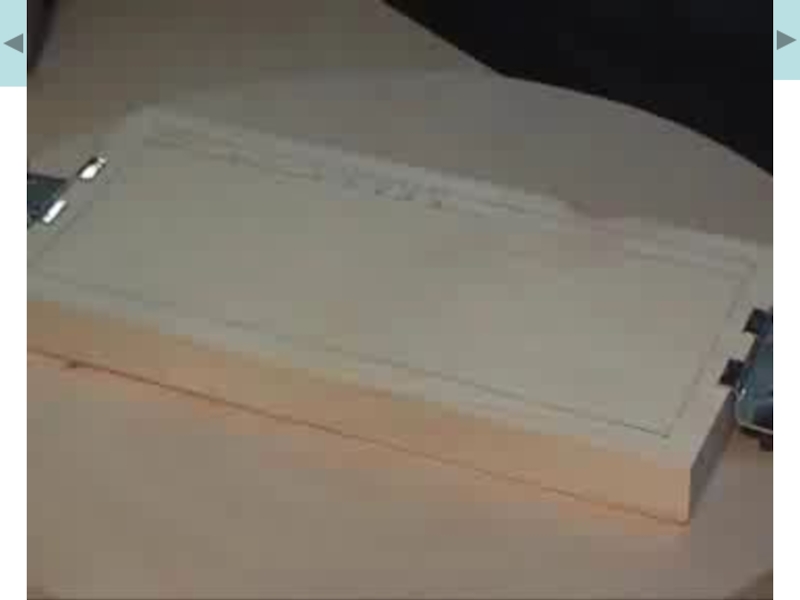

Нанести на заготовку окантовку шириной
5
– 10 мм

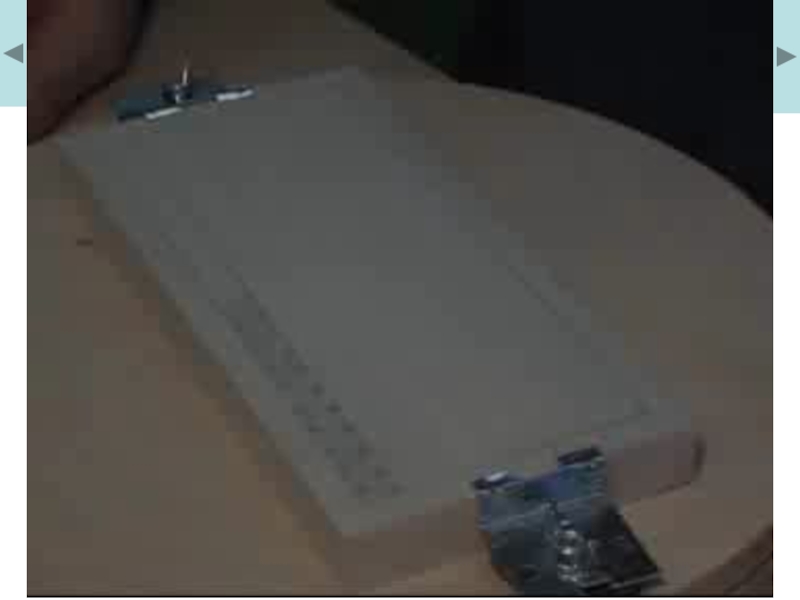

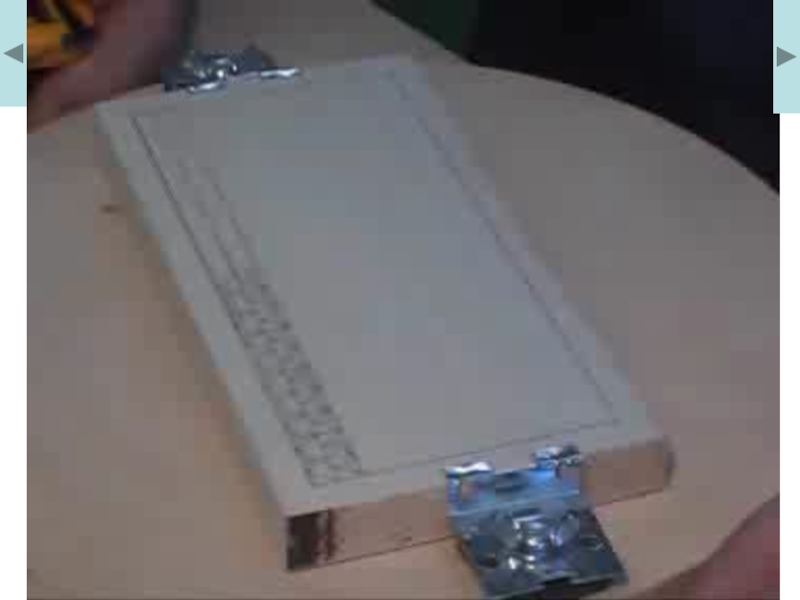

Разметить цепочку в два ряда из прямоугольников, высота 7мм, длинна 10мм

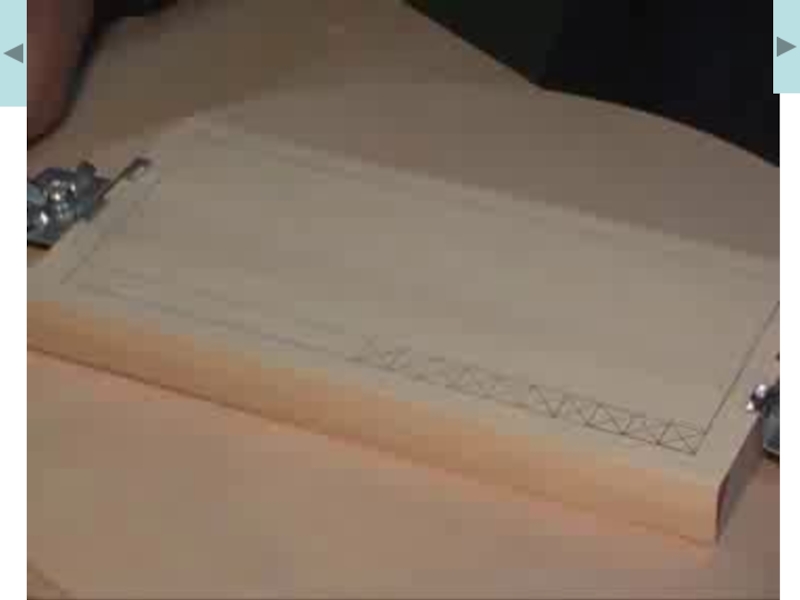

Разметить в прямоугольниках треугольники
Разметить в треугольниках три луча
Разметить цепочку в два ряда из прямоугольников, высота 7мм, длинна 10мм
Разметить в прямоугольниках треугольники
Разметить в треугольниках три луча
Слайд 93Порядок резания
Резать лучи на всем узоре (первый прием резания)
Резать правые грани
на всем узоре (второй прием резания) с разворотом заготовки
Резать левые грани на всем узоре (третий прием резания) с разворотом заготовки
Резать все нижние и верхние грани с разворотом заготовки (второй прием резания)
Резать левые грани на всем узоре (третий прием резания) с разворотом заготовки
Резать все нижние и верхние грани с разворотом заготовки (второй прием резания)

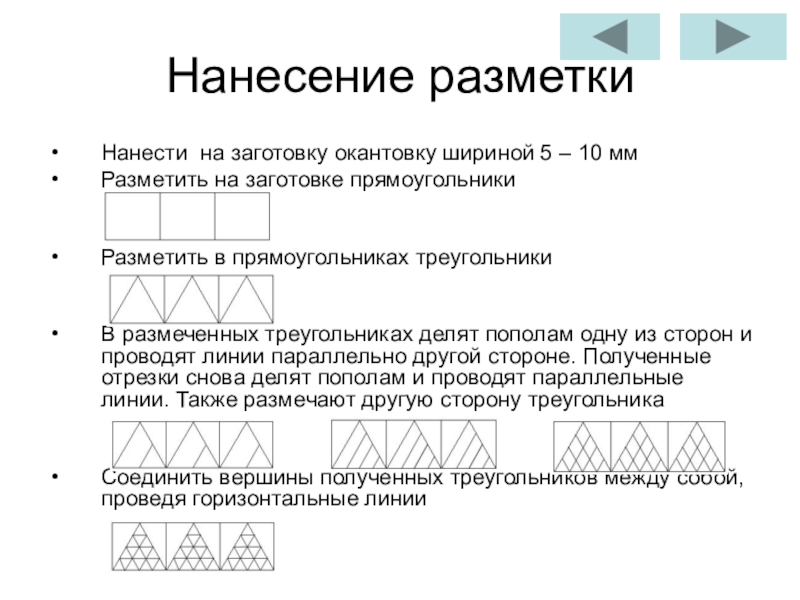

Слайд 96Нанесение разметки
Нанести на заготовку окантовку шириной 5 – 10 мм
Разметить на
заготовке прямоугольники
Разметить в прямоугольниках треугольники
В размеченных треугольниках делят пополам одну из сторон и проводят линии параллельно другой стороне. Полученные отрезки снова делят пополам и проводят параллельные линии. Также размечают другую сторону треугольника
Соединить вершины полученных треугольников между собой, проведя горизонтальные линии
Разметить в прямоугольниках треугольники
В размеченных треугольниках делят пополам одну из сторон и проводят линии параллельно другой стороне. Полученные отрезки снова делят пополам и проводят параллельные линии. Также размечают другую сторону треугольника
Соединить вершины полученных треугольников между собой, проведя горизонтальные линии
Слайд 97Порядок резания
Надрезать стороны треугольников на всем узоре от вершины к основанию,
глубина у вершины 1,5 ÷ 2 мм к основанию переходит на нет
Резать уголки срезая их за 2 – 3 приема
Резать уголки срезая их за 2 – 3 приема
Слайд 100Нанесение разметки
Нанести на заготовку окантовку шириной 5 – 10 мм
Разметить на
заготовке ромб по вертикали 30мм, по горизонтали 40мм
Разделить боковые стороны ромба пополам, провести параллельные линии к сторонам
Разметить в полученных треугольниках три луча
Разделить боковые стороны ромба пополам, провести параллельные линии к сторонам
Разметить в полученных треугольниках три луча
Слайд 101Порядок резания
Резать лучи на всем узоре (первый прием резания)
Резать все внешние
грани узора (второй прием резания) с разворотом заготовки
Резать все грани узора расположенные поперек и вдоль волокон (второй прием резания) с разворотом заготовки
Резать все грани узора расположенные под углом к волокнам, по возможности, по слою, т.е. в направлении естественного роста и развития волокон древесины
Резать все грани узора расположенные поперек и вдоль волокон (второй прием резания) с разворотом заготовки
Резать все грани узора расположенные под углом к волокнам, по возможности, по слою, т.е. в направлении естественного роста и развития волокон древесины
Слайд 107

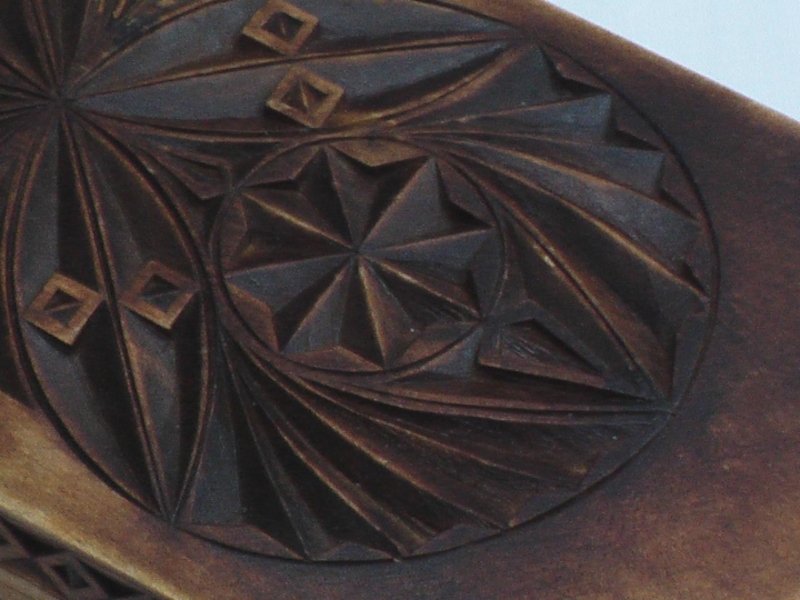

Освоив резьбу основных элементов геометрической резьбы приступают к выполнению орнаментов.
При
выполнении орнаментов применяют как один резец-косячок, так и полукруглые стамески.

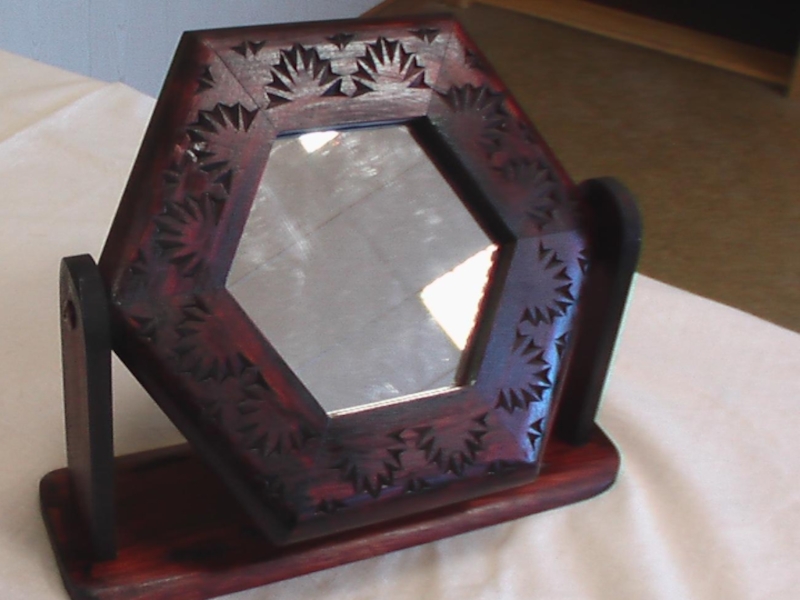

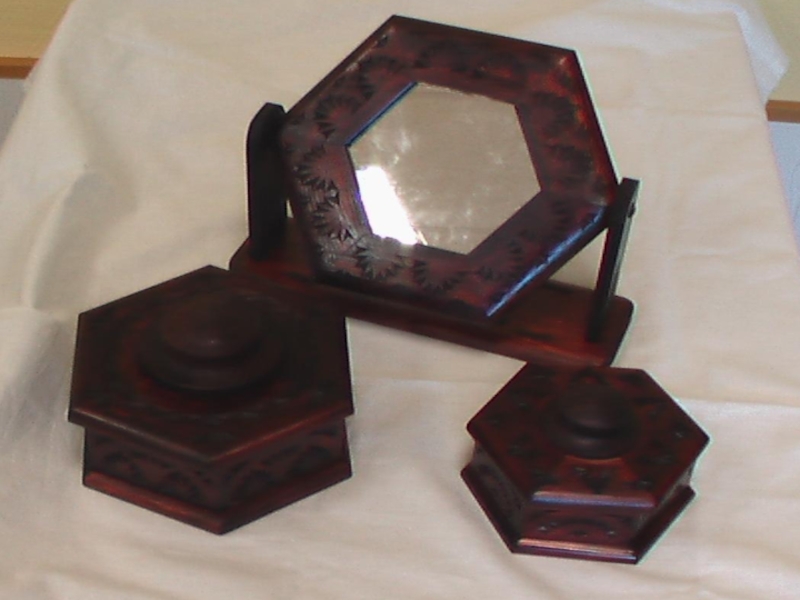

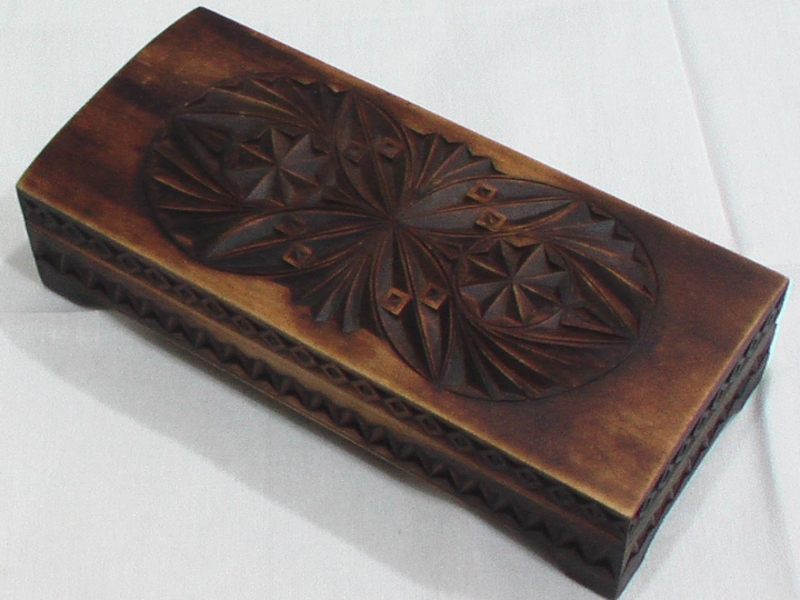

Геометрической резьбой можно украсить бытовые предметы и мебель.
При составлении собственной композиции не следует стремиться заполнить резьбой всю поверхность изделия.
Необходимо добиться гармоничного сочетания резного узора с плоскостью фона. Именно этот контраст и создает подлинную красоту резного украшения.
Геометрической резьбой можно украсить бытовые предметы и мебель.
При составлении собственной композиции не следует стремиться заполнить резьбой всю поверхность изделия.
Необходимо добиться гармоничного сочетания резного узора с плоскостью фона. Именно этот контраст и создает подлинную красоту резного украшения.
Некоторые практические выводы
Слайд 109
Источники информации
Н.Матвеева «Резьба по дереву» М.:Наука, 1977
Авторские фото- и видеоматериалы.
©Пузанов А.Н.,
МОУ гимназия №15 города Костромы
