Презентация, доклад на тему Фрикционная передача

Фрикционная передача — механическая передача, служащая для передачи вращательного движения (или для преобразования вращательного движения в поступательное) между валами с помощью сил трения, возникающих между катками, цилиндрами или конусами, насаженными на валы и прижимаемыми один к

Слайд 1Фрикционная передача

Фрикционная передача

Слайд 2Фрикционная передача — механическая передача, служащая для передачи вращательного движения (или

для преобразования вращательного движения в поступательное) между валами с помощью сил трения, возникающих между катками, цилиндрами или конусами, насаженными на валы и прижимаемыми один к другому. Фрикционные передачи состоят из двух катков (рис.9.1): ведущего 1 и ведомого 2, которые прижимаются один к другому силой Fr (на рисунке — пружиной), так что сила трения Ff в месте контакта катков достаточна для передаваемой окружной силы Ft .


Фрикционная передача — механическая передача, служащая для передачи вращательного движения (или для преобразования вращательного движения в поступательное)

Слайд 3Классификация
Фрикционные передачи делятся на:
1. а)С параллельными валами

б)с пересекающимися валами

2.а)с внешним контактом

б)с

внутренним контактом

3.По возможности варьирования передаточного отношения

а)нерегулируемые(i=const);

б)регулируемые (фрикционный вариатор).

4.По возможности изменения передаточного отношения при наличии промежуточных тел в передаче

5.По форме контактирующих тел

а)цилиндрические

б)конические

в)сферические

г)плоские
КлассификацияФрикционные передачи делятся на:1. а)С параллельными валамиб)с пересекающимися валами2.а)с внешним контактомб)с внутренним контактом3.По возможности варьирования передаточного отношенияа)нерегулируемые(i=const);б)регулируемые

Слайд 4Фрикционные передачи классифицируют по следующим признакам:
1. По назначению:
с

нерегулируемым передаточным числом

с бесступенчатым (плавным) регулированием передаточного числа (вариаторы).

2. По взаимному расположению осей валов:

цилиндрические или конусные с параллельными осями

конические с пересекающимися осями (рис.9.3).

3. В зависимости от условий работы:

открытые (работают всухую);

закрытые (работают в масляной ванне).

4. По принципу действия:

нереверсивные (рис.9.1-9.3);

реверсивные.

5. Различают также передачи с постоянным или автоматическим регулируемым прижатием катков, с промежуточным (паразитным) фрикционным элементом или без него.


Фрикционные передачи классифицируют по следующим признакам: 1. По назначению:  с нерегулируемым передаточным числом с бесступенчатым (плавным)

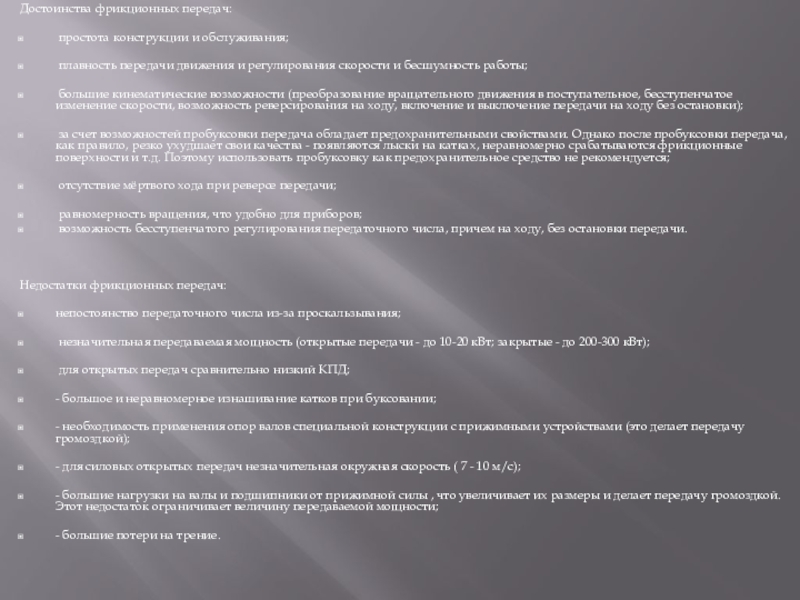

Слайд 5Достоинства фрикционных передач:

простота конструкции и обслуживания;

плавность передачи движения и

регулирования скорости и бесшумность работы;

большие кинематические возможности (преобразование вращательного движения в поступательное, бесступенчатое изменение скорости, возможность реверсирования на ходу, включение и выключение передачи на ходу без остановки);

за счет возможностей пробуксовки передача обладает предохранительными свойствами. Однако после пробуксовки передача, как правило, резко ухудшает свои качества - появляются лыски на катках, неравномерно срабатываются фрикционные поверхности и т.д. Поэтому использовать пробуксовку как предохранительное средство не рекомендуется;

отсутствие мёртвого хода при реверсе передачи;

равномерность вращения, что удобно для приборов;
возможность бесступенчатого регулирования передаточного числа, причем на ходу, без остановки передачи.



Недостатки фрикционных передач:

непостоянство передаточного числа из-за проскальзывания;

незначительная передаваемая мощность (открытые передачи - до 10-20 кВт; закрытые - до 200-300 кВт);

для открытых передач сравнительно низкий КПД;

- большое и неравномерное изнашивание катков при буксовании;

- необходимость применения опор валов специальной конструкции с прижимными устройствами (это делает передачу громоздкой);

- для силовых открытых передач незначительная окружная скорость ( 7 - 10 м/с);

- большие нагрузки на валы и подшипники от прижимной силы , что увеличивает их размеры и делает передачу громоздкой. Этот недостаток ограничивает величину передаваемой мощности;

- большие потери на трение.



Достоинства фрикционных передач: простота конструкции и обслуживания; плавность передачи движения и регулирования скорости и бесшумность работы; большие

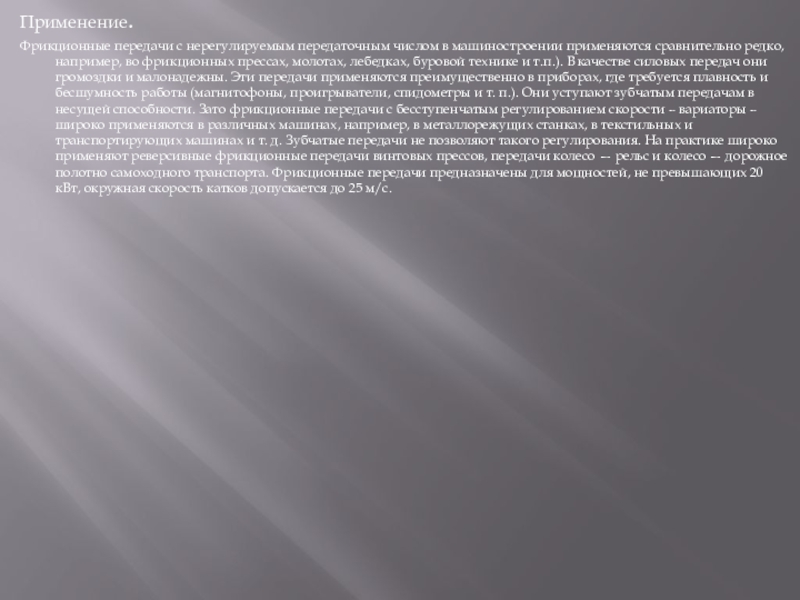

Слайд 6Применение.
Фрикционные передачи с нерегулируемым передаточным числом в машиностроении применяются сравнительно

редко, например, во фрикционных прессах, молотах, лебедках, буровой технике и т.п.). В качестве силовых передач они громоздки и малонадежны. Эти передачи применяются преимущественно в приборах, где требуется плавность и бесшумность работы (магнитофоны, проигрыватели, спидометры и т. п.). Они уступают зубчатым передачам в несущей способности. Зато фрикционные передачи с бесступенчатым регулированием скорости – вариаторы – широко применяются в различных машинах, например, в металлорежущих станках, в текстильных и транспортирующих машинах и т. д. Зубчатые передачи не позволяют такого регулирования. На практике широко применяют реверсивные фрикционные передачи винтовых прессов, передачи колесо — рельс и колесо — дорожное полотно самоходного транспорта. Фрикционные передачи предназначены для мощностей, не превышающих 20 кВт, окружная скорость катков допускается до 25 м/с.
Применение. Фрикционные передачи с нерегулируемым передаточным числом в машиностроении применяются сравнительно редко, например, во фрикционных прессах, молотах,
