и технология фрезерования»
7 класс
Работу выполнил Нигамедзянов А.Х., учитель технологии
г.Можайск
2013 г.
- Главная
- Разное
- Образование
- Спорт
- Естествознание
- Природоведение
- Религиоведение
- Французский язык
- Черчение
- Английский язык
- Астрономия
- Алгебра
- Биология
- География
- Геометрия
- Детские презентации
- Информатика
- История
- Литература
- Математика
- Музыка
- МХК
- Немецкий язык
- ОБЖ
- Обществознание
- Окружающий мир
- Педагогика
- Русский язык
- Технология
- Физика
- Философия
- Химия
- Шаблоны, фоны, картинки для презентаций
- Экология
- Экономика
Презентация, доклад на тему Фрезерный станок НГФ110ШЗ и технология фрезерования
Содержание
- 1. Фрезерный станок НГФ110ШЗ и технология фрезерования
- 2. Классификация фрез По конструкции По направлению зубьев
- 3. Виды фрез Цилиндрические С прямыми зубьямиС винтовыми зубьямиТорцевые Угловые Фасонные Дисковые Концевые

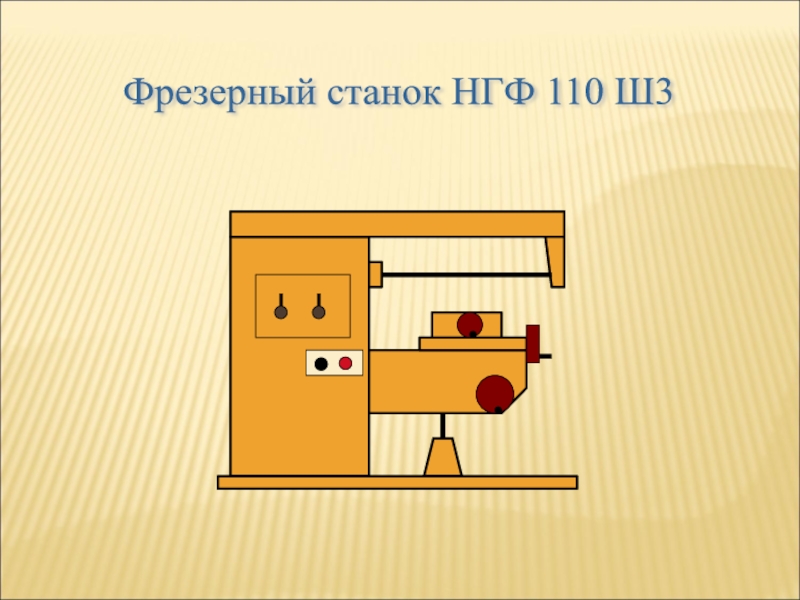

- 4. Фрезерный станок НГФ 110 Ш3
- 5. Основные части станка НГФ 110 Ш3 ОснованиеСтанинаЭлектродвигательКоробка
- 6. Органы управления станка НГФ 110 Ш3 Пост
- 7. Снятие фрезы Отпустить гайку крепле-ния фрезы на
- 8. Установка фрезы Надеть фрезу на оправку. Надеть
- 9. Приспособления для закрепления заготовок Прихваты Угловые плиты Призмы Машинные тиски

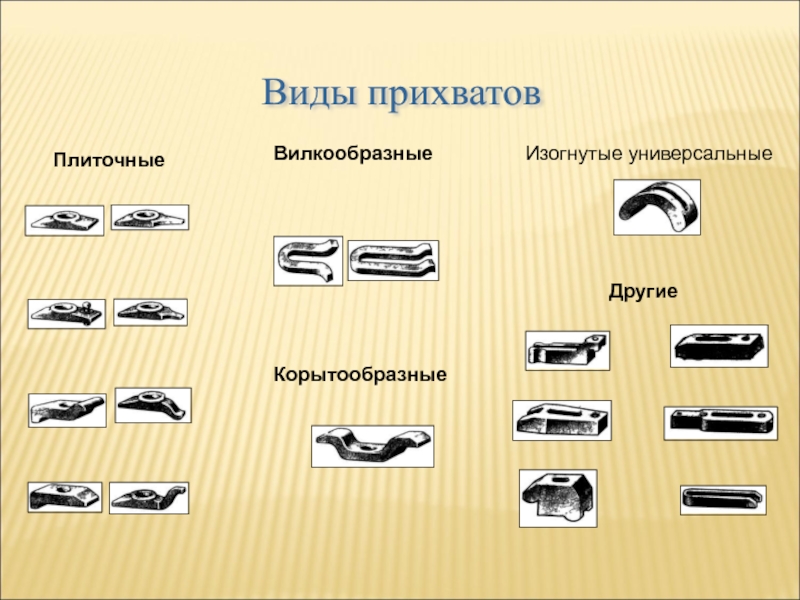

- 10. Виды прихватов ПлиточныеВилкообразныеКорытообразныеИзогнутые универсальныеДругие
- 11. Фрезерование заготовок На горизонтально-фрезерных станках На вертикально-фрезерных

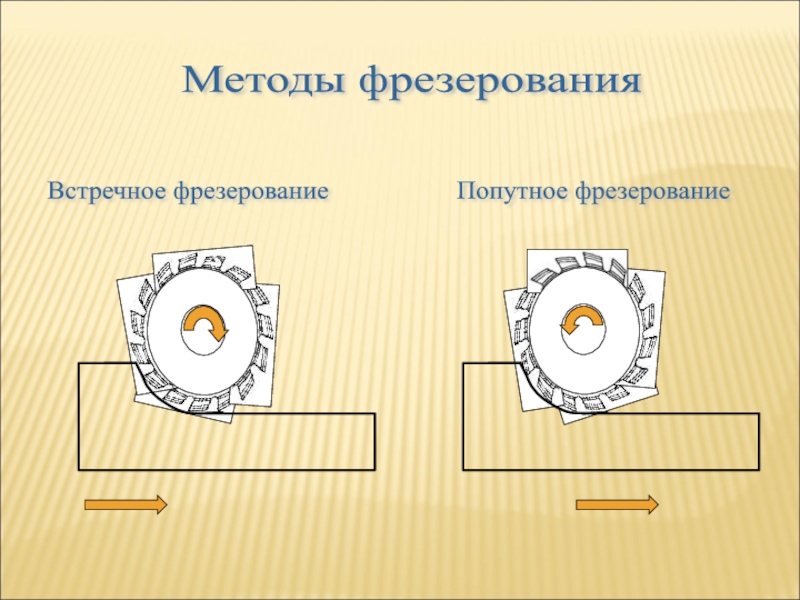

- 12. Методы фрезерования Встречное фрезерование Попутное фрезерование
- 13. 1. Назовите фрезы по виду поверхности на
Классификация фрез По конструкции По направлению зубьев По конструкции зубьев С прямыми зубьямиС винтовыми зубьямиС разнонаправленными зубьямиЦельныеСборныеС остроконечными зубьямиС затылованными зубьямиПо виду поверхности на которой нарезаны зубья ЦилиндрическиеТорцевыеУгловые4. Фасонные5. Дисковые
Слайд 1Муниципальное образовательное учреждение
Гимназия №4 г.Можайска
Презентация на тему «Фрезерный станок НГФ110Ш3

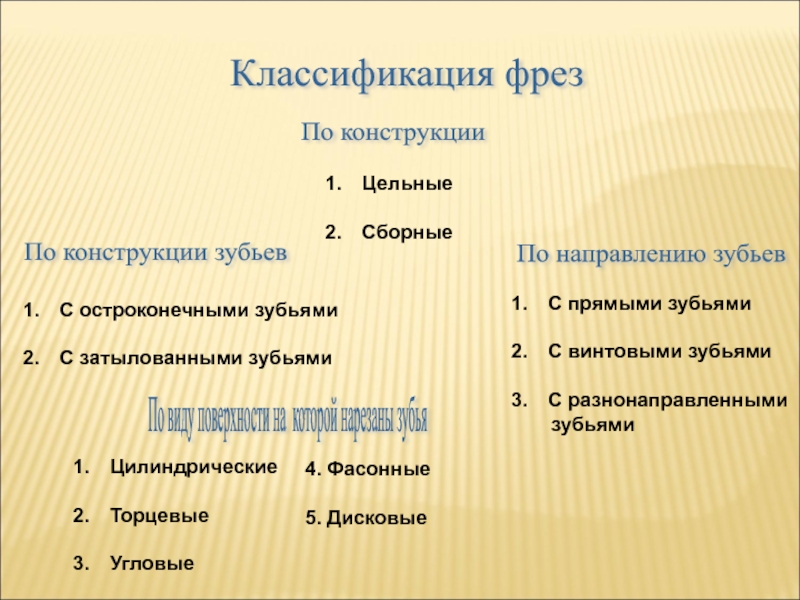

Слайд 2Классификация фрез
По конструкции
По направлению зубьев
По конструкции зубьев
С
прямыми зубьями
С винтовыми зубьями
С разнонаправленными
зубьями
С винтовыми зубьями
С разнонаправленными
зубьями
Цельные
Сборные
С остроконечными зубьями
С затылованными зубьями
По виду поверхности на которой нарезаны зубья
Цилиндрические
Торцевые
Угловые
4. Фасонные
5. Дисковые
Слайд 3Виды фрез
Цилиндрические
С прямыми зубьями
С винтовыми зубьями
Торцевые
Угловые
Фасонные
Дисковые
Концевые
Слайд 5Основные части станка НГФ 110 Ш3
Основание
Станина
Электродвигатель
Коробка скоростей
Клиноременная передача
Шпиндель
7. Оправка
8.
Серьга
9. Хобот
10. Консоль
11. Поперечные салазки
12. Стол
9. Хобот
10. Консоль
11. Поперечные салазки
12. Стол
Слайд 6Органы управления станка НГФ 110 Ш3
Пост управления
Рукоятки переключения оборотов шпинделя
Маховик
вертикальной подачи
Маховик поперечной подачи
Маховик продольной подачи
Крепление консоли
Гайка крепления серьги
Маховик поперечной подачи
Маховик продольной подачи
Крепление консоли
Гайка крепления серьги

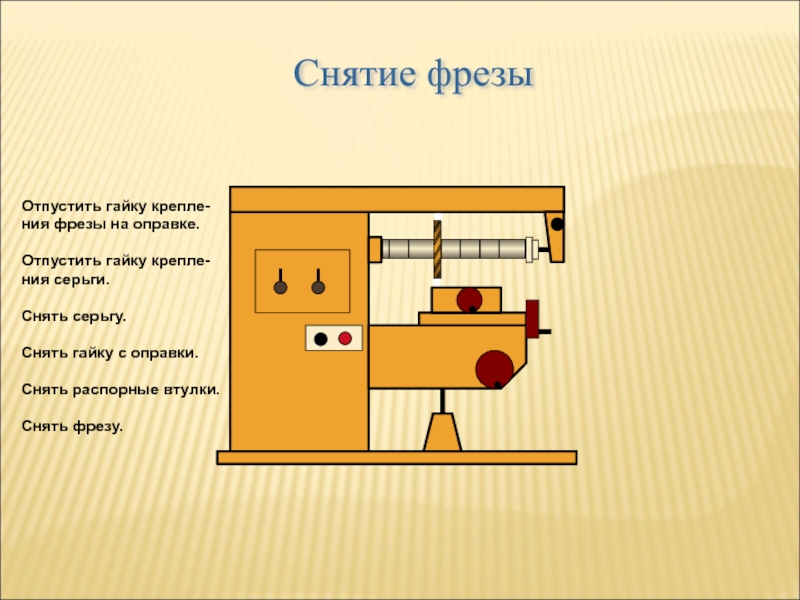

Слайд 7
Снятие фрезы
Отпустить гайку крепле-
ния фрезы на оправке.
Отпустить гайку крепле-
ния серьги.
Снять
серьгу.
Снять гайку с оправки.
Снять распорные втулки.
Снять фрезу.
Снять гайку с оправки.
Снять распорные втулки.
Снять фрезу.

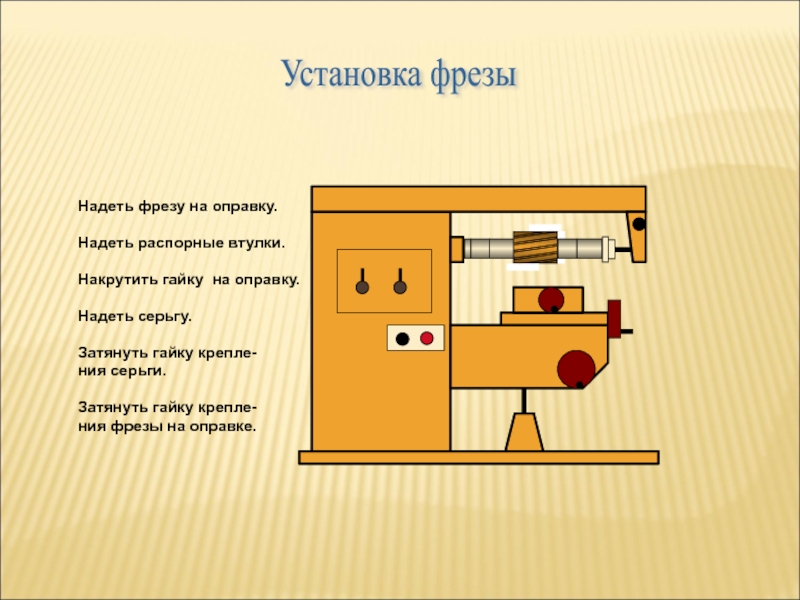

Слайд 8
Установка фрезы
Надеть фрезу на оправку.
Надеть распорные втулки.
Накрутить гайку на
оправку.
Надеть серьгу.
Затянуть гайку крепле-
ния серьги.
Затянуть гайку крепле-
ния фрезы на оправке.
Надеть серьгу.
Затянуть гайку крепле-
ния серьги.
Затянуть гайку крепле-
ния фрезы на оправке.

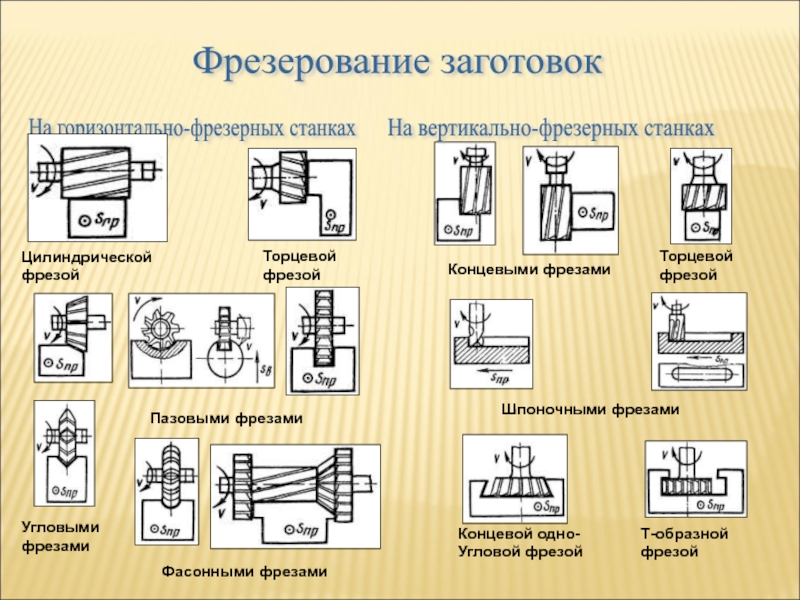

Слайд 11Фрезерование заготовок
На горизонтально-фрезерных станках
На вертикально-фрезерных станках
Цилиндрической
фрезой
Торцевой
фрезой
Угловыми
фрезами
Пазовыми
фрезами
Фасонными фрезами
Торцевой
фрезой
Концевыми фрезами
Шпоночными фрезами
Т-образной
фрезой
Концевой одно-
Угловой фрезой

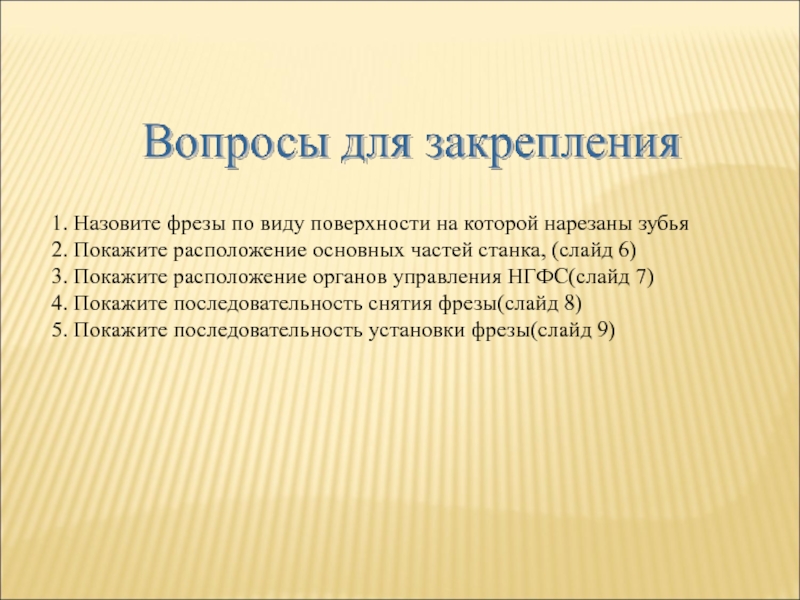

Слайд 131. Назовите фрезы по виду поверхности на которой нарезаны зубья
2. Покажите
расположение основных частей станка, (слайд 6)
3. Покажите расположение органов управления НГФС(слайд 7)
4. Покажите последовательность снятия фрезы(слайд 8)
5. Покажите последовательность установки фрезы(слайд 9)
3. Покажите расположение органов управления НГФС(слайд 7)
4. Покажите последовательность снятия фрезы(слайд 8)
5. Покажите последовательность установки фрезы(слайд 9)
