Презентация, доклад на тему Электрические провода 8 класс
Содержание
- 1. Электрические провода 8 класс
- 2. Электрическая энергия может передаваться от источника к

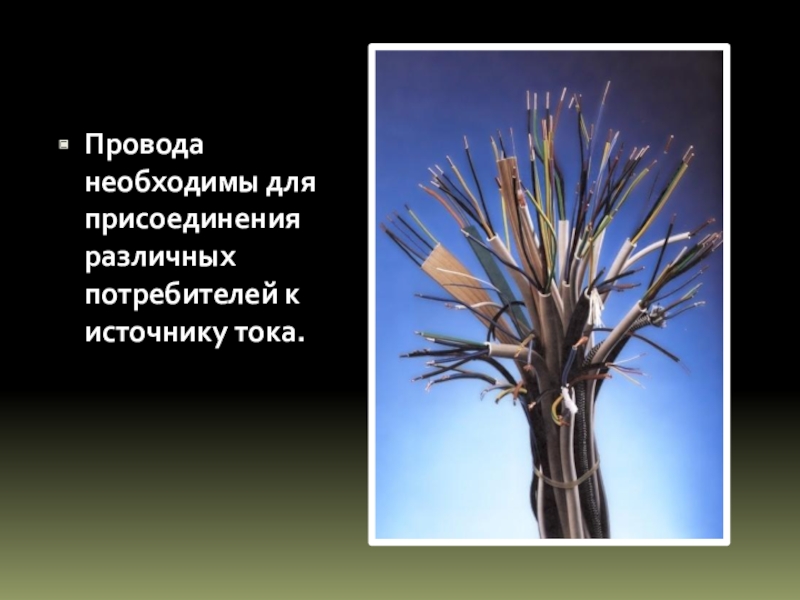

- 3. Провода необходимы для присоединения различных потребителей к источнику тока.
- 4. Участок провода, по которомупроходитэлектрический ток,Называетсятоковедущей жилой. Жилы
- 5. Большинство проводов покрывают изоляционным материалом.К изоляционным материалам
- 6. В быту применяют только изолированные провода.Изоляция защищает
- 7. Изоляция проводов защищает от поражения электрическим током,
- 8. Изоляционные провода стоят очень дорого, поэтому при передаче электрической энергии на большие расстояния используют неизолированные провода.
- 9. Провода используют при сооружении линий передач (ЛЭП),
- 10. Провода, которые имеют поверх изоляции внешнюю защитную
- 11. Разновидностью провода является шнур. Это провод с
- 12. Маркировка проводов и шнуров складывается из букв
- 13. Цифровая часть маркировки Цифровая
- 14. Профессии людей, изготовляющих изделия из проволоки В
- 15. Арматурщику часто приходится работать на большой высоте,
- 16. Проверь себя!1. Где применяются изолированные провода?2. Где
Электрическая энергия может передаваться от источника к потребителю на большое расстояние, и в этом её преимущество. Проводником электрического тока являются различного вида провода.
Слайд 1Электрические провода
Разработала: учитель технологии
МАОУ СОШ № 29
г.Калининграда
АРЧАКОВА О.П.
Слайд 2Электрическая энергия может передаваться от источника к потребителю на большое расстояние,
и в этом её преимущество.
Проводником электрического тока являются различного вида провода.
Проводником электрического тока являются различного вида провода.
Слайд 4Участок провода,
по которому
проходит
электрический ток,
Называется
токоведущей жилой.
Жилы бывают:
однопроволочными;
многопроволочными.
Выполняют их из меди
и
алюминия, которые обладают
хорошей электропроводностью.
Стальную проволоку
применяют для особо
прочных проводов.
алюминия, которые обладают
хорошей электропроводностью.
Стальную проволоку
применяют для особо
прочных проводов.

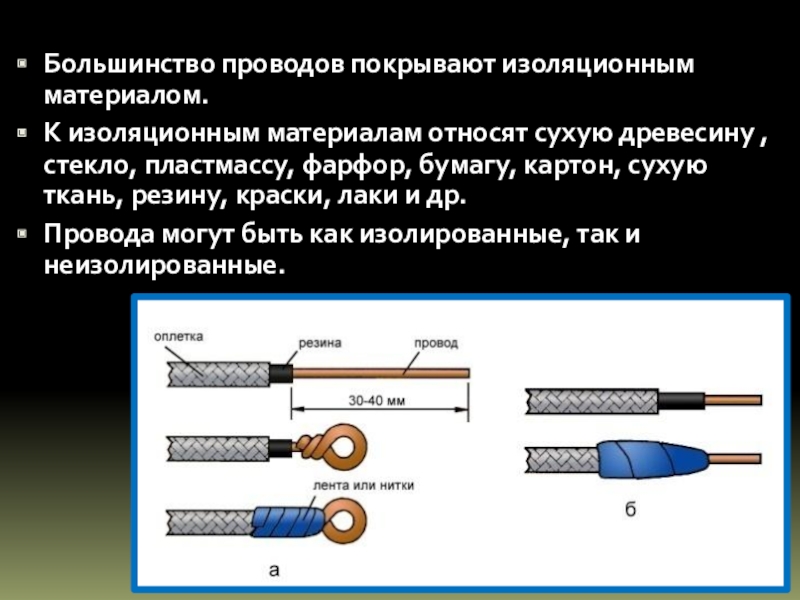

Слайд 5Большинство проводов покрывают изоляционным материалом.
К изоляционным материалам относят сухую древесину ,
стекло, пластмассу, фарфор, бумагу, картон, сухую ткань, резину, краски, лаки и др.
Провода могут быть как изолированные, так и неизолированные.
Провода могут быть как изолированные, так и неизолированные.
Слайд 6В быту применяют только изолированные провода.
Изоляция защищает провода от повреждения, исключая
случайные замыкания между ними.
Изоляция позволяет укладывать рядом много проводов.
Изоляция позволяет укладывать рядом много проводов.
Слайд 7Изоляция проводов защищает от поражения электрическим током, при случайном прикосновении к
оголенным проводам и другим токоведущим элементам электрической цепи.
Слайд 8Изоляционные провода стоят очень дорого, поэтому при передаче электрической энергии на
большие расстояния используют неизолированные провода.

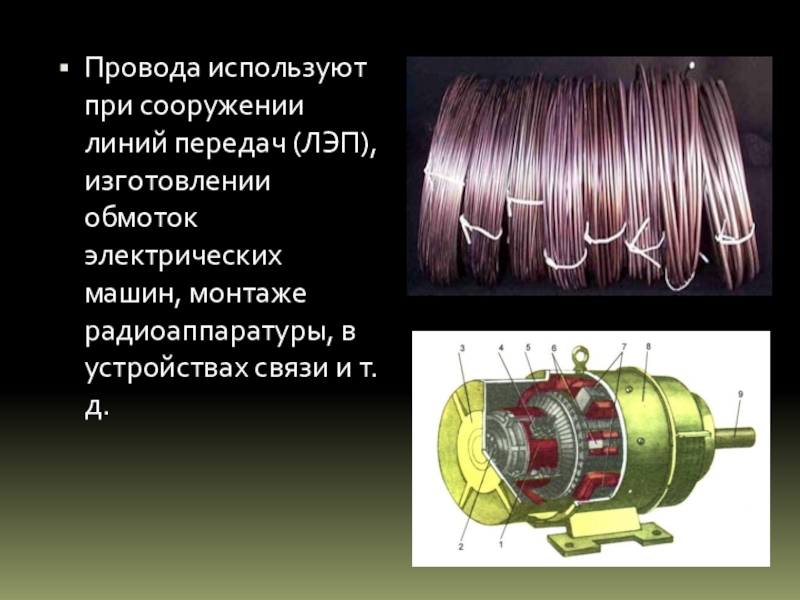

Слайд 9Провода используют при сооружении линий передач (ЛЭП), изготовлении обмоток электрических машин,
монтаже радиоаппаратуры, в устройствах связи и т.д.

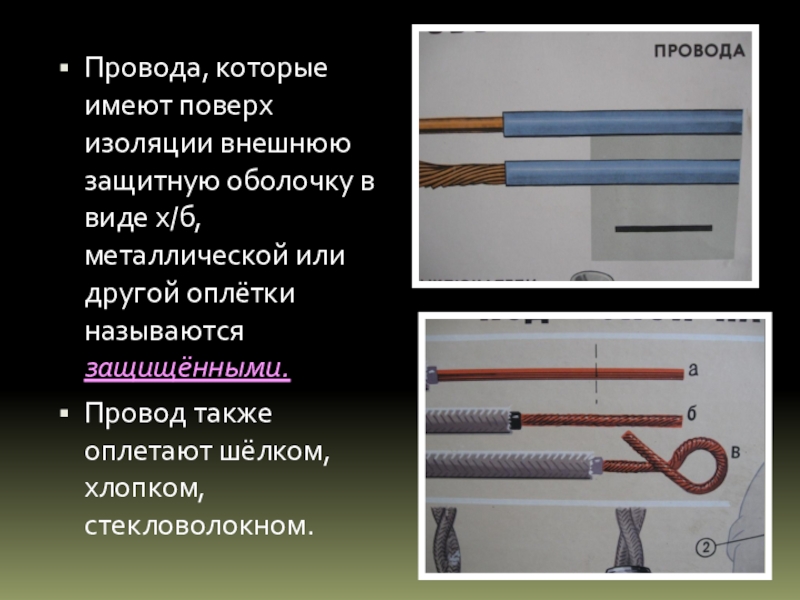

Слайд 10Провода, которые имеют поверх изоляции внешнюю защитную оболочку в виде х/б,
металлической или другой оплётки называются защищёнными.
Провод также оплетают шёлком, хлопком, стекловолокном.
Провод также оплетают шёлком, хлопком, стекловолокном.

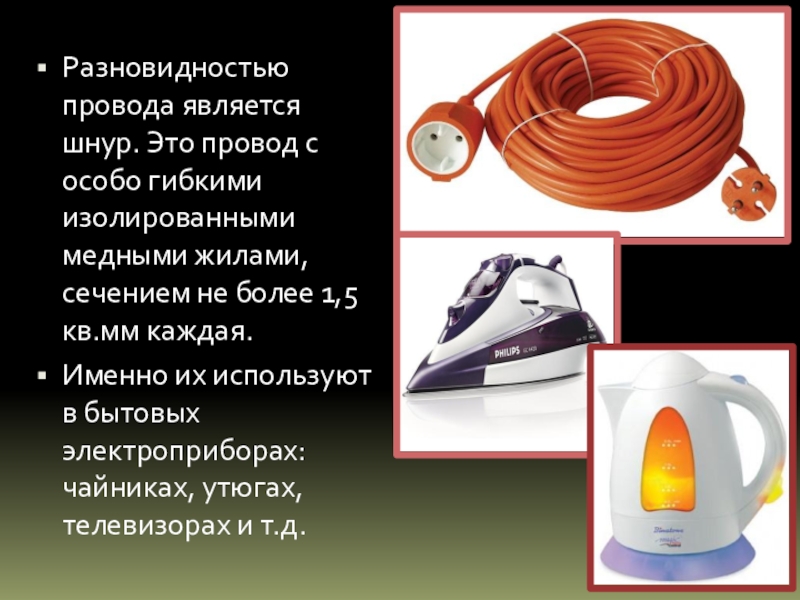

Слайд 11Разновидностью провода является шнур. Это провод с особо гибкими изолированными медными
жилами, сечением не более 1,5 кв.мм каждая.
Именно их используют в бытовых электроприборах: чайниках, утюгах, телевизорах и т.д.
Именно их используют в бытовых электроприборах: чайниках, утюгах, телевизорах и т.д.
Слайд 12Маркировка проводов и шнуров складывается из букв и цифр.
Первая буква –
материал, например: А – алюминий. При отсутствии этой буквы жила считается медной.
Вторая буква
П – провод:
ПП – провод плоский.
Ш- шнур
Вторая буква
П – провод:
ПП – провод плоский.
Ш- шнур
Третья и последующие буквы – материал изоляции и защиты:
Р – резиновая;
В – поливинилхлоридная;
П – полиэтилен;
О – изолированные жилы в оплётке из х.б. пряжи;
Н – негорючая резиновая оболочка;
A – фальцованная (металлическая) оболочка;
Г – с гибкой жилой;
Д – провод двужильный;
Т – с несущим тросом.

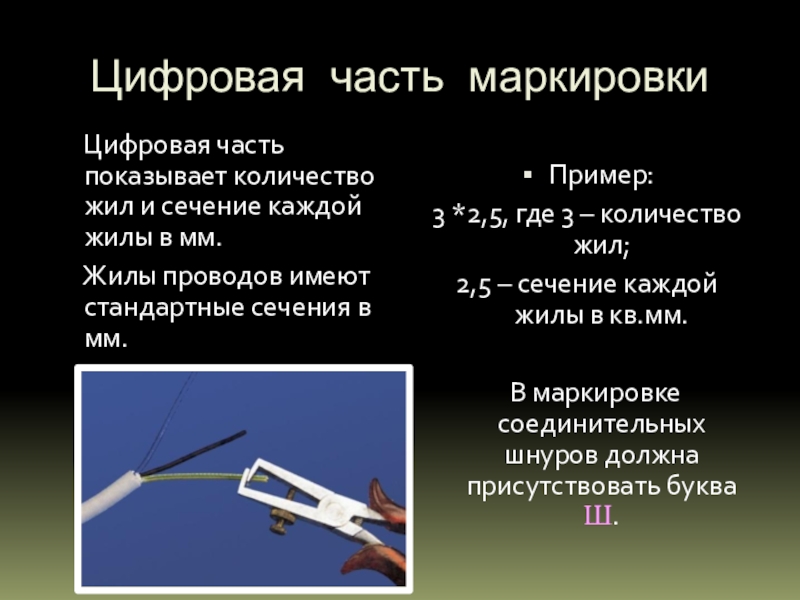

Слайд 13Цифровая часть маркировки
Цифровая часть показывает количество жил и
сечение каждой жилы в мм.
Жилы проводов имеют стандартные сечения в мм.
Жилы проводов имеют стандартные сечения в мм.
Пример:
3 *2,5, где 3 – количество жил;
2,5 – сечение каждой жилы в кв.мм.
В маркировке соединительных шнуров должна присутствовать буква Ш.
Слайд 14Профессии людей,
изготовляющих изделия из проволоки
В строительстве широко применяют проволочные
изделия (арматура). При бетонировании используют проволочные сетки и каркасы.
Арматурщики разматывают и вытягивают арматурную сталь, режут и гнут её, собирают и устанавливают проволочные сетки и плоские каркасы, выполняют электросварку простейших арматурных конструкций и т.д.
От умения, внимательности и аккуратности арматурщика зависит прочность сооружения.
Арматурщики разматывают и вытягивают арматурную сталь, режут и гнут её, собирают и устанавливают проволочные сетки и плоские каркасы, выполняют электросварку простейших арматурных конструкций и т.д.
От умения, внимательности и аккуратности арматурщика зависит прочность сооружения.
Слайд 15Арматурщику часто приходится работать на большой высоте, на открытом воздухе в
любую погоду. Поэтому он должен иметь хорошее здоровье.
Арматурщик должен знать виды, назначение и свойства употребляемых материалов, назначение и способы применения необходимых инструментов, приспособлений, станков и механизмов, порядок и способы обработки заготовок и изготовления изделий, уметь пользоваться чертежами.
Арматурщик должен знать виды, назначение и свойства употребляемых материалов, назначение и способы применения необходимых инструментов, приспособлений, станков и механизмов, порядок и способы обработки заготовок и изготовления изделий, уметь пользоваться чертежами.
Слайд 16Проверь себя!
1. Где применяются изолированные провода?
2. Где применяются неизолированные провода?
3. Чем
удобны для использования изолированные провода?
4. Почему в бытовых электроприборах применяют только изолированные провода?
4. Почему в бытовых электроприборах применяют только изолированные провода?
