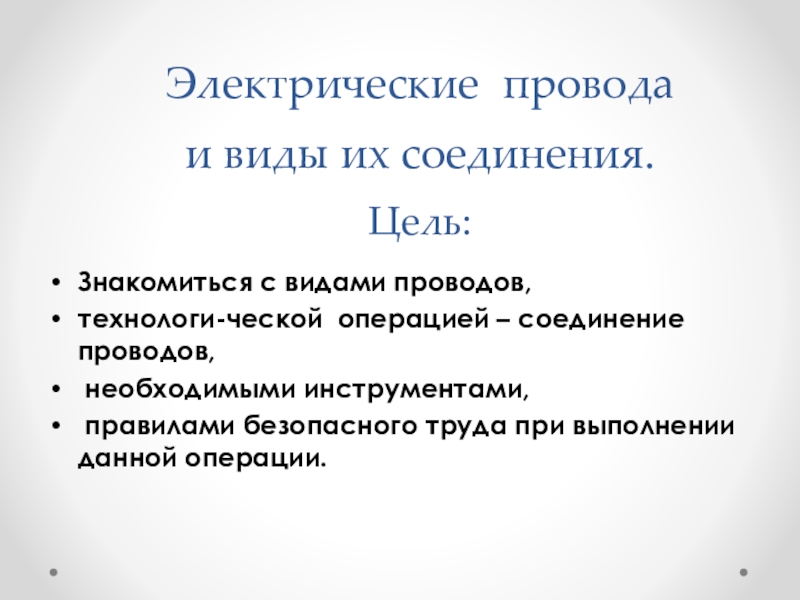

Слайд 2Электрические провода
и виды их соединения.
Цель:
Знакомиться с видами проводов,
технологи-ческой операцией – соединение проводов,
необходимыми инструментами,
правилами безопасного труда при выполнении данной операции.

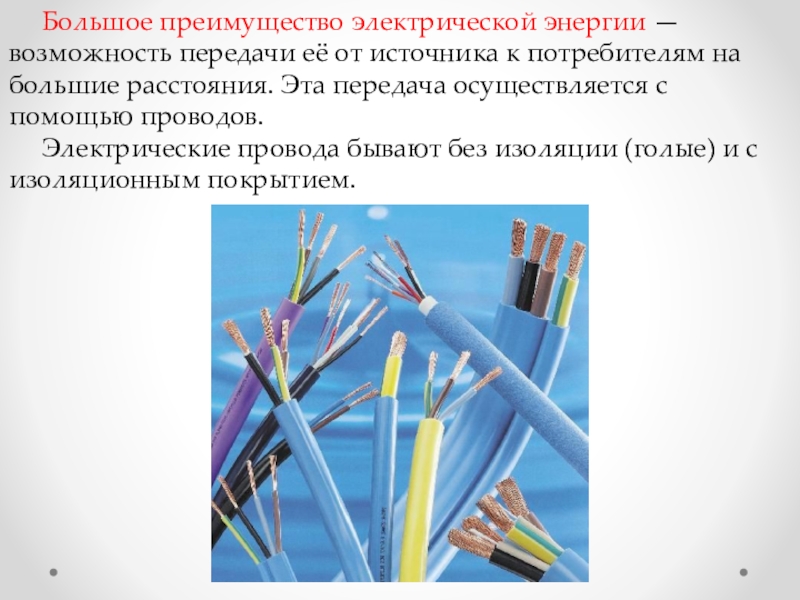

Слайд 4 Большое преимущество электрической энергии — возможность передачи её
от источника к потребителям на большие расстояния. Эта передача осуществляется с помощью проводов.
Электрические провода бывают без изоляции (голые) и с изоляционным покрытием.

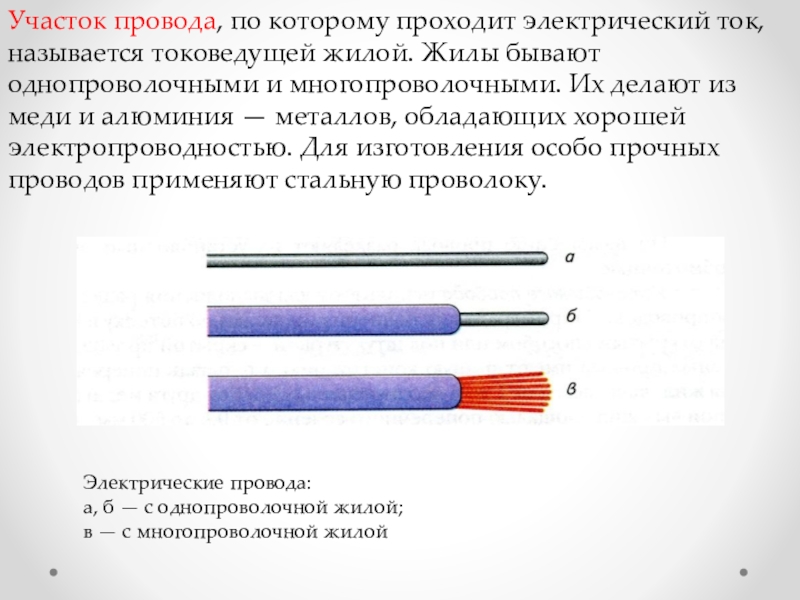

Слайд 5Участок провода, по которому проходит электрический ток, называется токоведущей жилой. Жилы
бывают однопроволочными и многопроволочными. Их делают из меди и алюминия — металлов, обладающих хорошей электропроводностью. Для изготовления особо прочных проводов применяют стальную проволоку.
Электрические провода:
а, б — с однопроволочной жилой;
в — с многопроволочной жилой

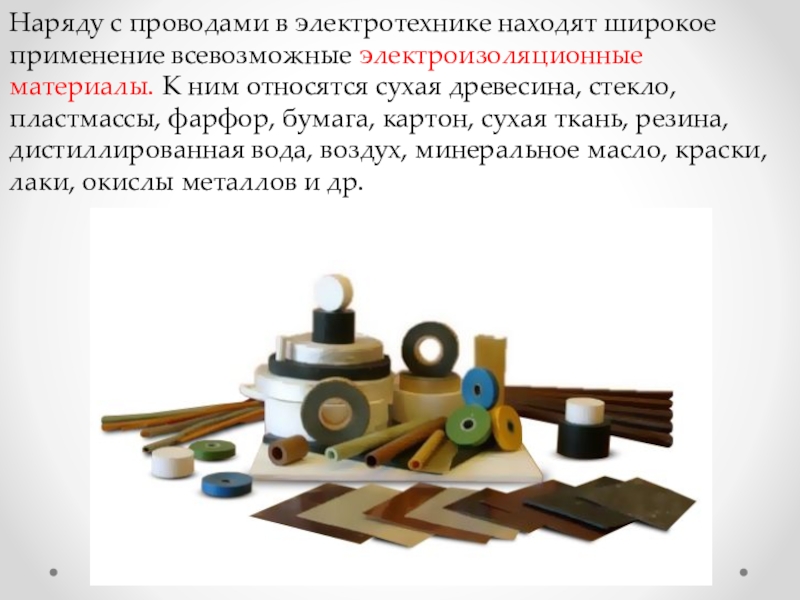

Слайд 6Наряду с проводами в электротехнике находят широкое применение всевозможные электроизоляционные материалы.
К ним относятся сухая древесина, стекло, пластмассы, фарфор, бумага, картон, сухая ткань, резина, дистиллированная вода, воздух, минеральное масло, краски, лаки, окислы металлов и др.

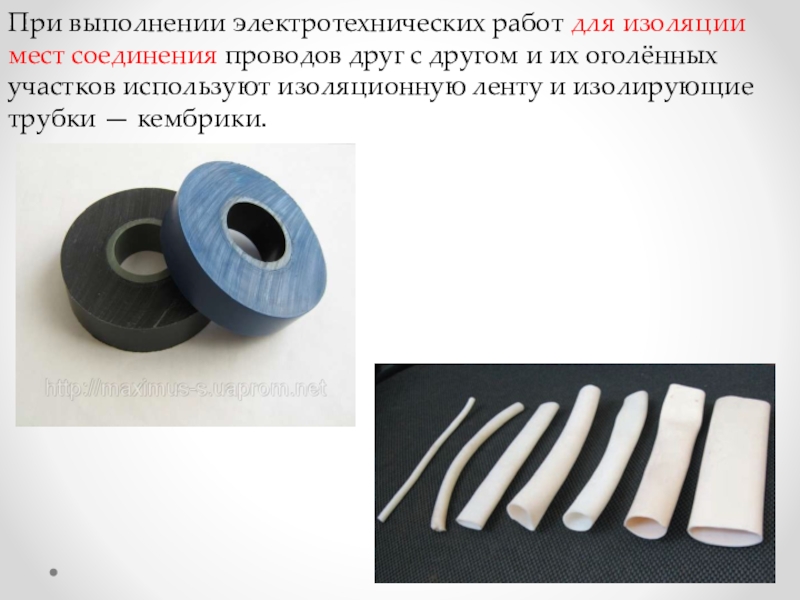

Слайд 7При выполнении электротехнических работ для изоляции мест соединения проводов друг с
другом и их оголённых участков используют изоляционную ленту и изолирующие трубки — кембрики.

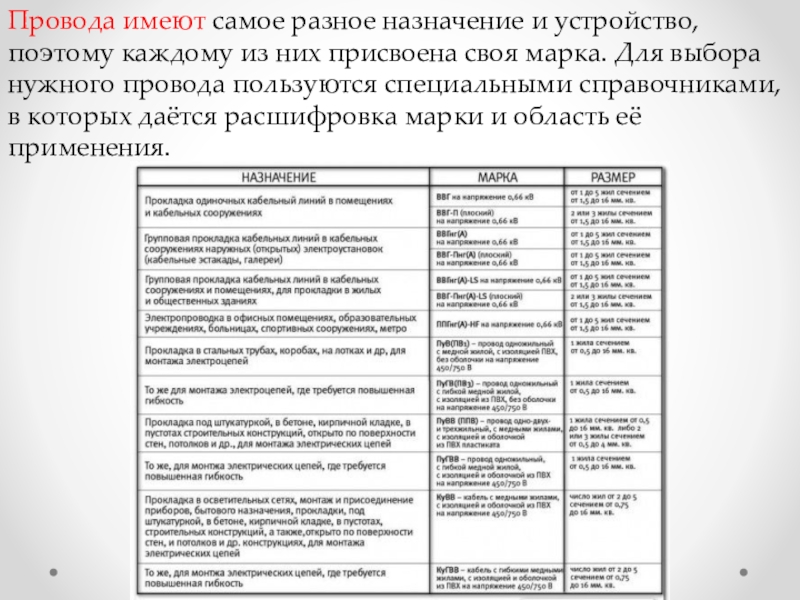

Слайд 8Провода имеют самое разное назначение и устройство, поэтому каждому из них
присвоена своя марка. Для выбора нужного провода пользуются специальными справочниками, в которых даётся расшифровка марки и область её применения.

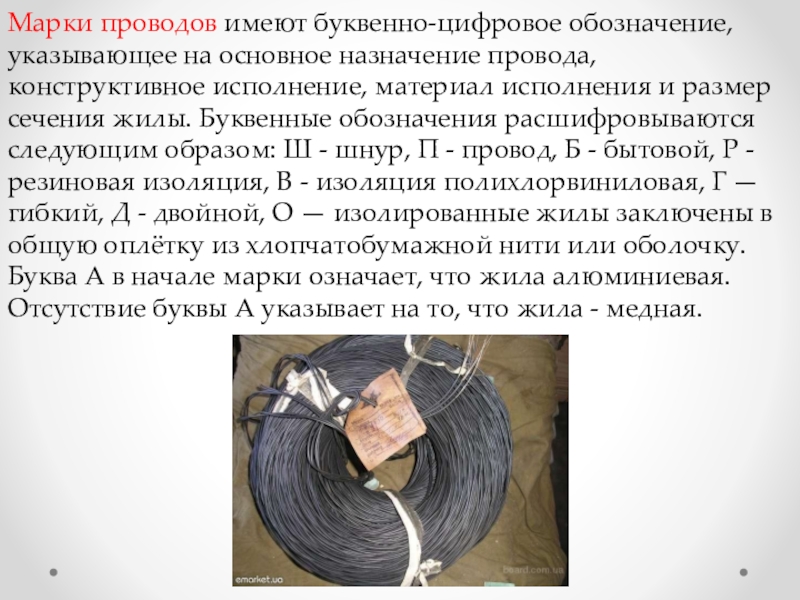

Слайд 9Марки проводов имеют буквенно-цифровое обозначение, указывающее на основное назначение провода, конструктивное
исполнение, материал исполнения и размер сечения жилы. Буквенные обозначения расшифровываются следующим образом: Ш - шнур, П - провод, Б - бытовой, Р - резиновая изоляция, В - изоляция полихлорвиниловая, Г — гибкий, Д - двойной, О — изолированные жилы заключены в общую оплётку из хлопчатобумажной нити или оболочку. Буква А в начале марки означает, что жила алюминиевая. Отсутствие буквы А указывает на то, что жила - медная.

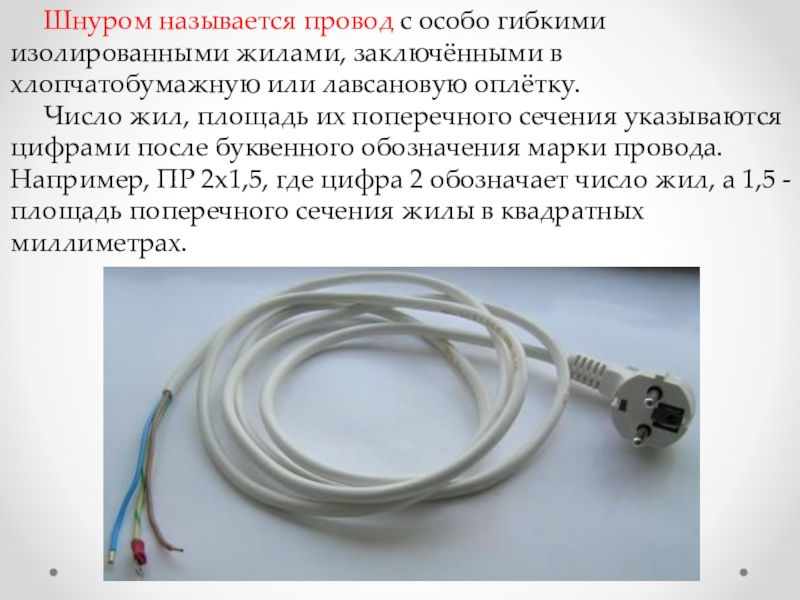

Слайд 10 Шнуром называется провод с особо гибкими изолированными жилами,
заключёнными в хлопчатобумажную или лавсановую оплётку.
Число жил, площадь их поперечного сечения указываются цифрами после буквенного обозначения марки провода. Например, ПР 2x1,5, где цифра 2 обозначает число жил, а 1,5 - площадь поперечного сечения жилы в квадратных миллиметрах.

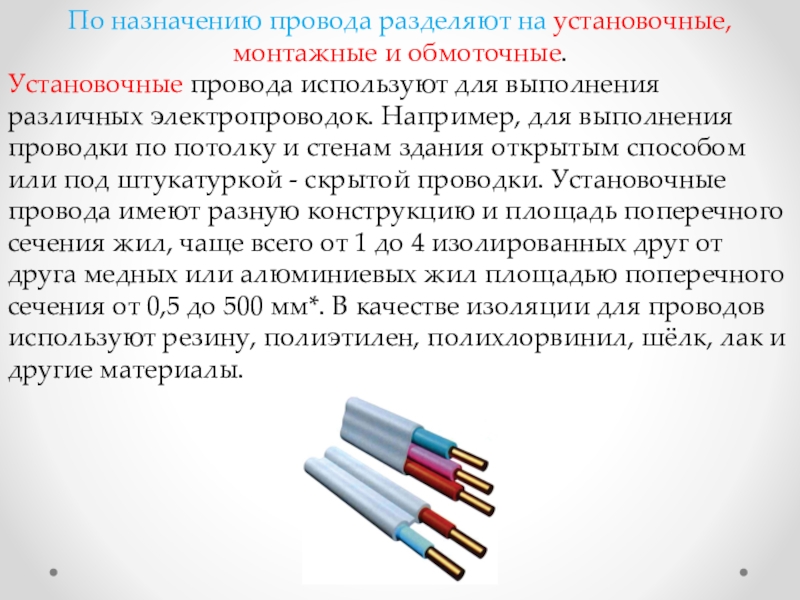

Слайд 11По назначению провода разделяют на установочные, монтажные и обмоточные.
Установочные провода используют
для выполнения различных электропроводок. Например, для выполнения проводки по потолку и стенам здания открытым способом или под штукатуркой - скрытой проводки. Установочные провода имеют разную конструкцию и площадь поперечного сечения жил, чаще всего от 1 до 4 изолированных друг от друга медных или алюминиевых жил площадью поперечного сечения от 0,5 до 500 мм*. В качестве изоляции для проводов используют резину, полиэтилен, полихлорвинил, шёлк, лак и другие материалы.
Слайд 12 Монтажные провода применяют для внутреннего монтажа электрических приборов
и аппаратов. Жила таких проводов должна обладать повышенной гибкостью, так как при выполнении монтажных работ провода приходится сильно изгибать. По этой причине жилы монтажных проводов выполняются из мягкой медной проволоки площадью поперечного сечения от 0,05 до 6 мм2. Количество жил в монтажном проводе обычно не более трёх. Эти жилы легко паяются.
В качестве изоляции в монтажных проводах применяют капроновые, лавсановые, стекловолоконные нити, которые покрывают полиэтиленовой или поливинилхлоридной оболочкой.

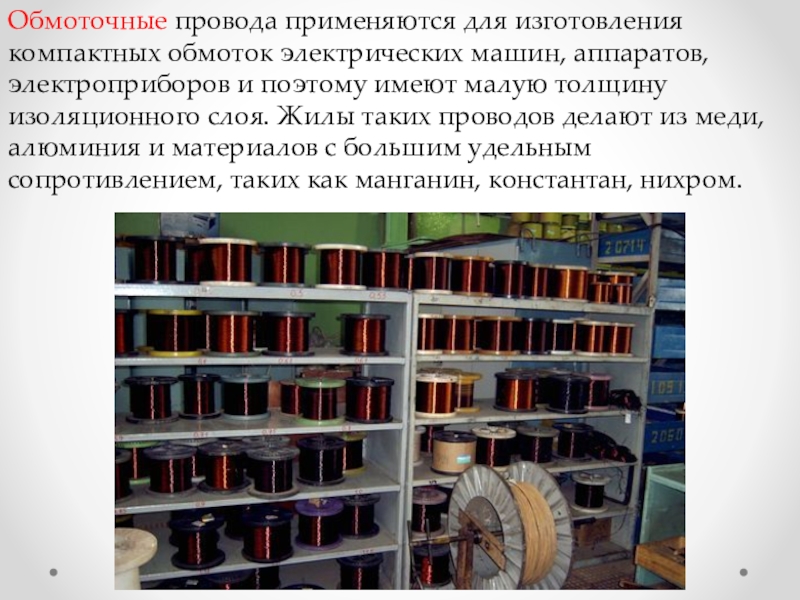

Слайд 13Обмоточные провода применяются для изготовления компактных обмоток электрических машин, аппаратов, электроприборов
и поэтому имеют малую толщину изоляционного слоя. Жилы таких проводов делают из меди, алюминия и материалов с большим удельным сопротивлением, таких как манганин, константан, нихром.

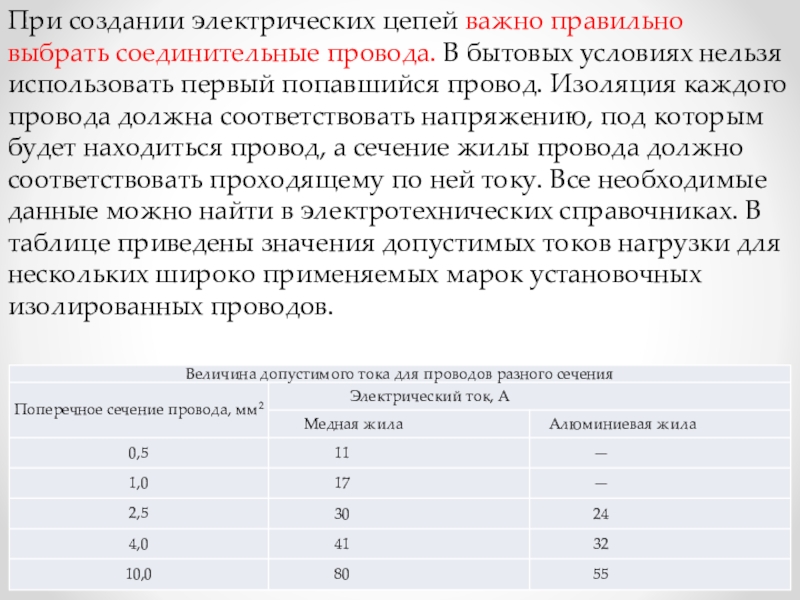

Слайд 14При создании электрических цепей важно правильно выбрать соединительные провода. В бытовых
условиях нельзя использовать первый попавшийся провод. Изоляция каждого провода должна соответствовать напряжению, под которым будет находиться провод, а сечение жилы провода должно соответствовать проходящему по ней току. Все необходимые данные можно найти в электротехнических справочниках. В таблице приведены значения допустимых токов нагрузки для нескольких широко применяемых марок установочных изолированных проводов.

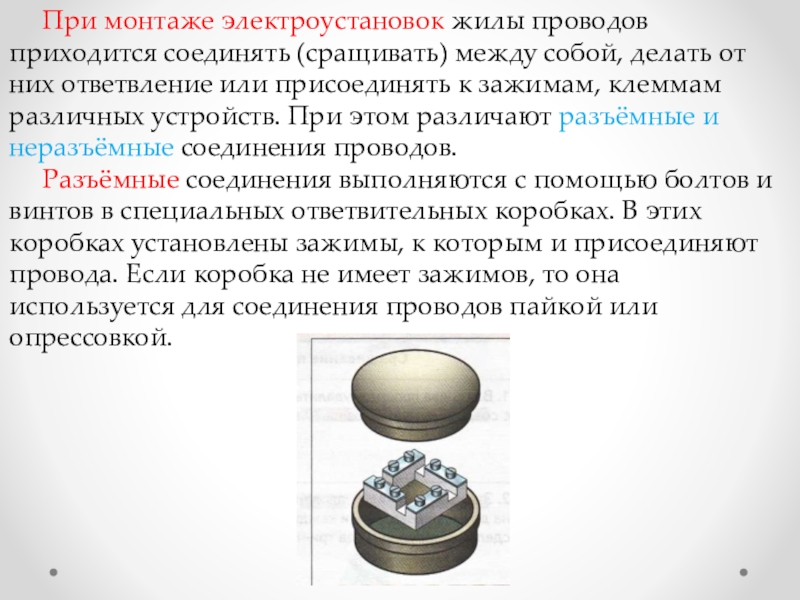

Слайд 16 При монтаже электроустановок жилы проводов приходится соединять (сращивать)
между собой, делать от них ответвление или присоединять к зажимам, клеммам различных устройств. При этом различают разъёмные и неразъёмные соединения проводов.
Разъёмные соединения выполняются с помощью болтов и винтов в специальных ответвительных коробках. В этих коробках установлены зажимы, к которым и присоединяют провода. Если коробка не имеет зажимов, то она используется для соединения проводов пайкой или опрессовкой.

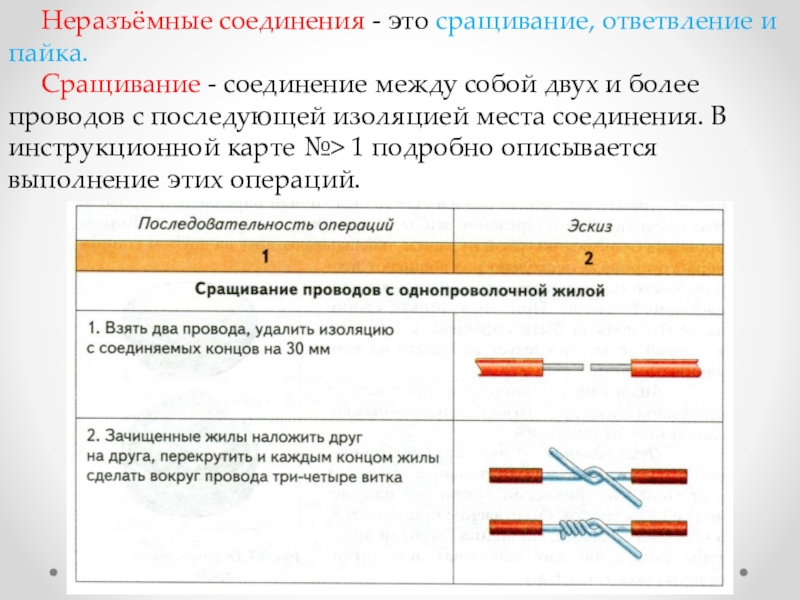

Слайд 17 Неразъёмные соединения - это сращивание, ответвление и пайка.

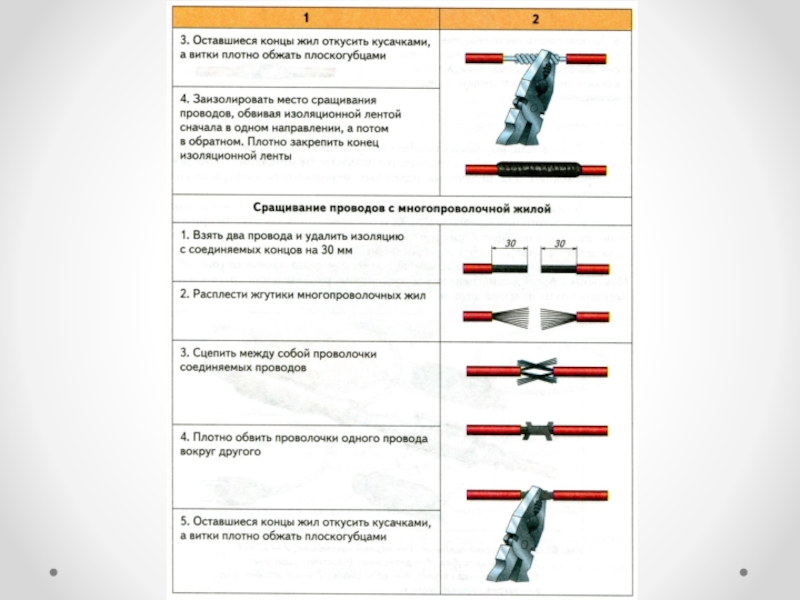

Сращивание - соединение между собой двух и более проводов с последующей изоляцией места соединения. В инструкционной карте №> 1 подробно описывается выполнение этих операций.

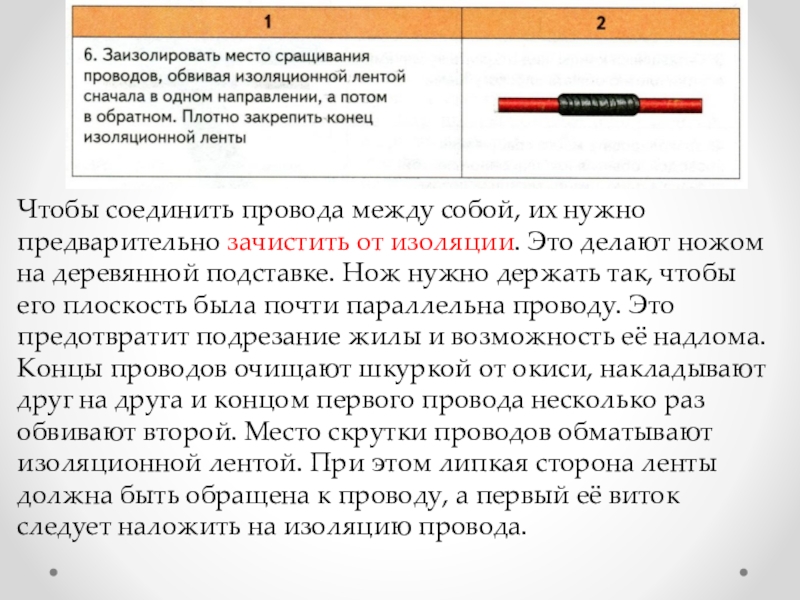

Слайд 19Чтобы соединить провода между собой, их нужно предварительно зачистить от изоляции.
Это делают ножом на деревянной подставке. Нож нужно держать так, чтобы его плоскость была почти параллельна проводу. Это предотвратит подрезание жилы и возможность её надлома. Концы проводов очищают шкуркой от окиси, накладывают друг на друга и концом первого провода несколько раз обвивают второй. Место скрутки проводов обматывают изоляционной лентой. При этом липкая сторона ленты должна быть обращена к проводу, а первый её виток следует наложить на изоляцию провода.
Слайд 20 Аналогичные операции проводят и при выполнении другого вида
неразъёмных соединений — ответвлений.
Ответвление — это присоединение путём сращивания дополнительных проводов к главной электрической линии без нарушения её целостности. Ответвление применяется, в частности, для подключения бытовой арматуры (электрических выключателей, штепсельных розеток и т. д.).
