Презентация, доклад на тему Электрическая цепь и ее элементы

А.Г.

г. Новокузнецк, 2017

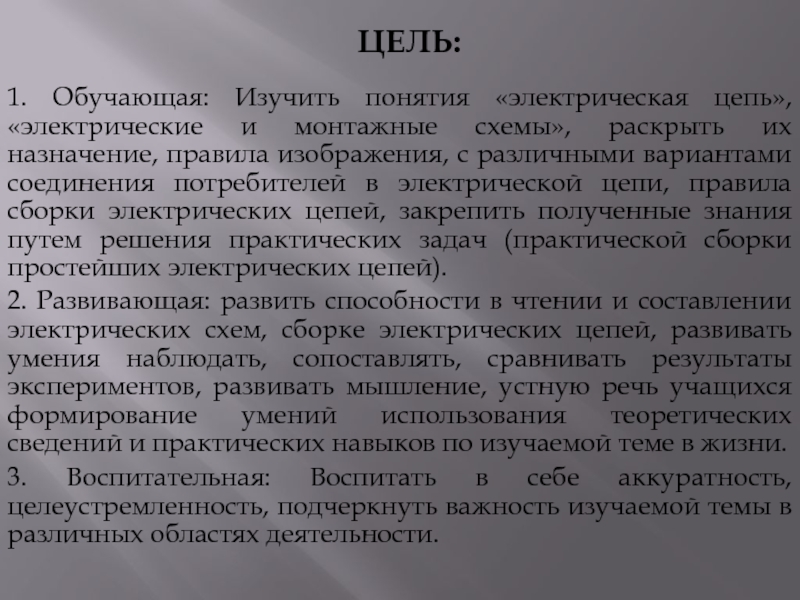

их назначение, правила изображения, с различными вариантами соединения потребителей в электрической цепи, правила сборки электрических цепей, закрепить полученные знания путем решения практических задач (практической сборки простейших электрических цепей).
2. Развивающая: развить способности в чтении и составлении электрических схем, сборке электрических цепей, развивать умения наблюдать, сопоставлять, сравнивать результаты экспериментов, развивать мышление, устную речь учащихся формирование умений использования теоретических сведений и практических навыков по изучаемой теме в жизни.
3. Воспитательная: Воспитать в себе аккуратность, целеустремленность, подчеркнуть важность изучаемой темы в различных областях деятельности.

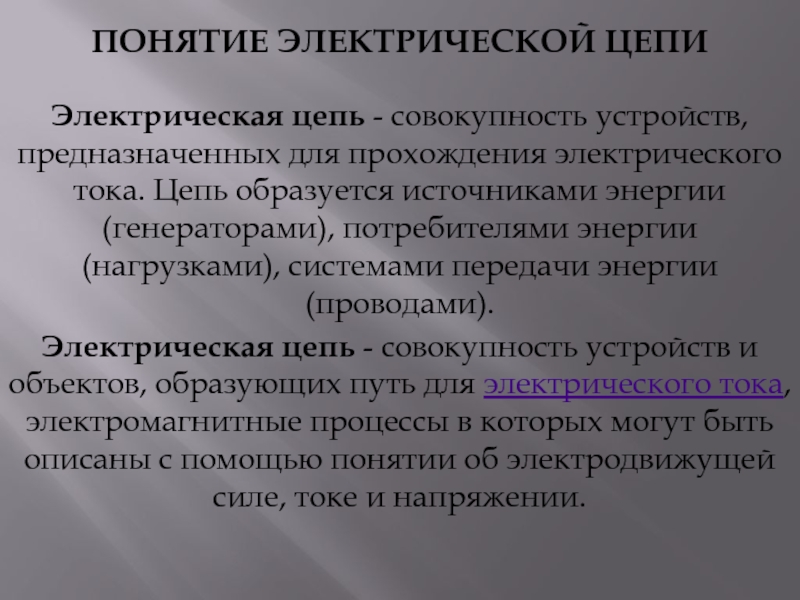

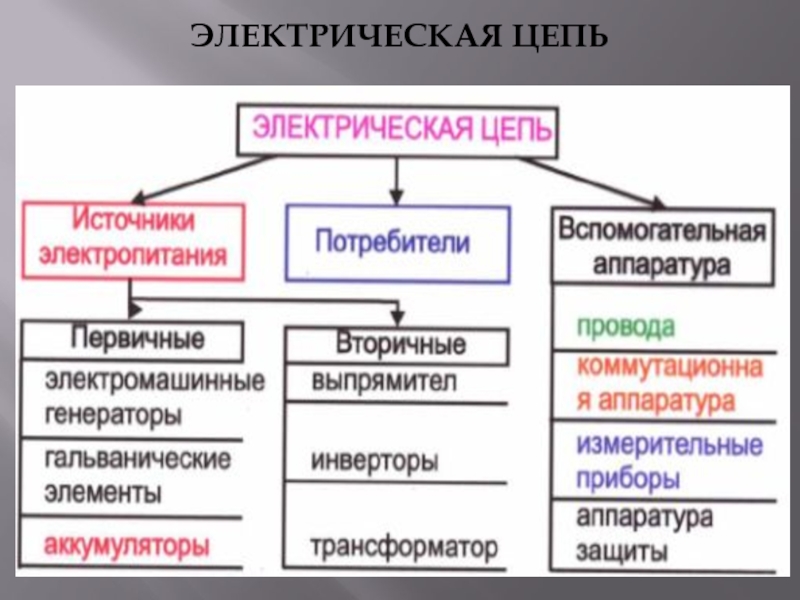

Цепь образуется источниками энергии (генераторами), потребителями энергии (нагрузками), системами передачи энергии (проводами).
Электрическая цепь - совокупность устройств и объектов, образующих путь для электрического тока, электромагнитные процессы в которых могут быть описаны с помощью понятии об электродвижущей силе, токе и напряжении.

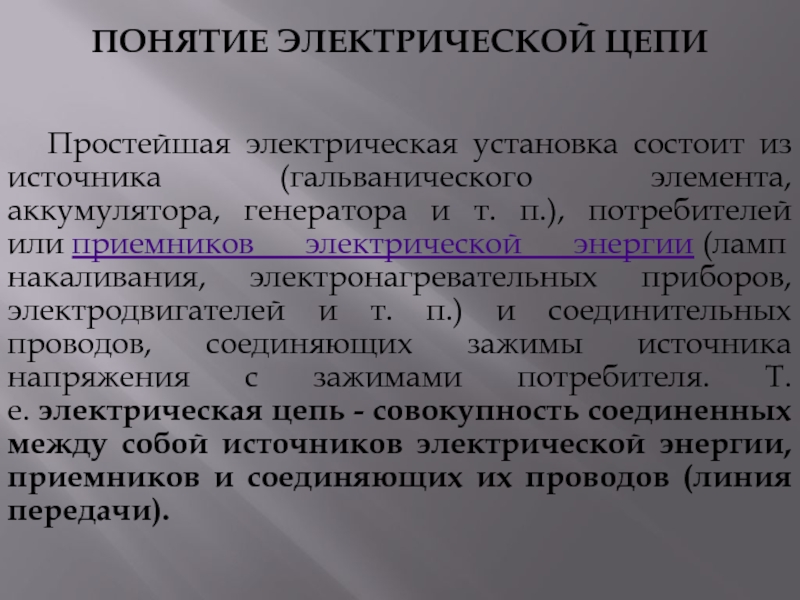

генератора и т. п.), потребителей или приемников электрической энергии (ламп накаливания, электронагревательных приборов, электродвигателей и т. п.) и соединительных проводов, соединяющих зажимы источника напряжения с зажимами потребителя. Т.е. электрическая цепь - совокупность соединенных между собой источников электрической энергии, приемников и соединяющих их проводов (линия передачи).

К внутренней части электрической цепи относится сам источник электрической энергии. Во внешнюю часть цепи входят соединительные провода, потребители, рубильники, выключатели, электро-измерительные приборы, т. е. все то, что присоединено к зажимам источника электрической энергии.
Электрический ток может протекать только по замкнутой электрической цепи. Разрыв цепи в любом месте вызывает прекращение электрического тока.

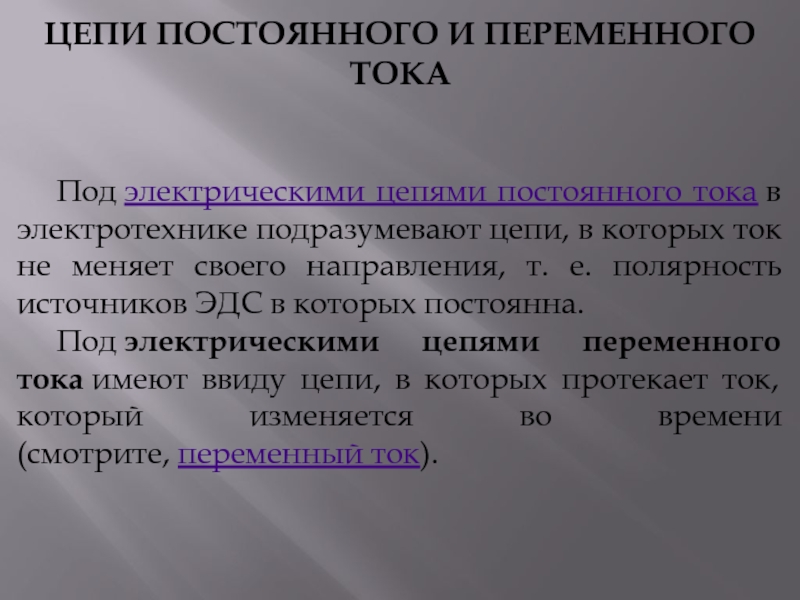

в которых ток не меняет своего направления, т. е. полярность источников ЭДС в которых постоянна.
Под электрическими цепями переменного тока имеют ввиду цепи, в которых протекает ток, который изменяется во времени (смотрите, переменный ток).

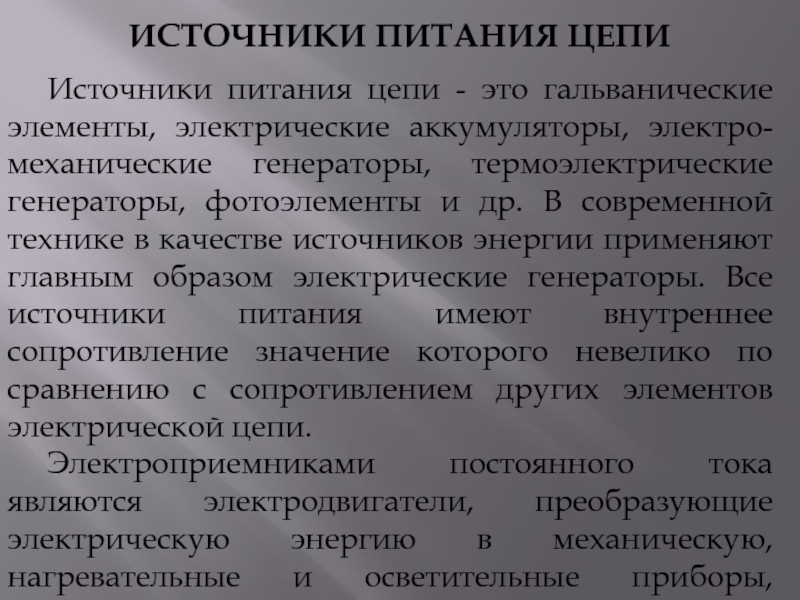

электро-механические генераторы, термоэлектрические генераторы, фотоэлементы и др. В современной технике в качестве источников энергии применяют главным образом электрические генераторы. Все источники питания имеют внутреннее сопротивление значение которого невелико по сравнению с сопротивлением других элементов электрической цепи.
Электроприемниками постоянного тока являются электродвигатели, преобразующие электрическую энергию в механическую, нагревательные и осветительные приборы, электролизные установки и др.

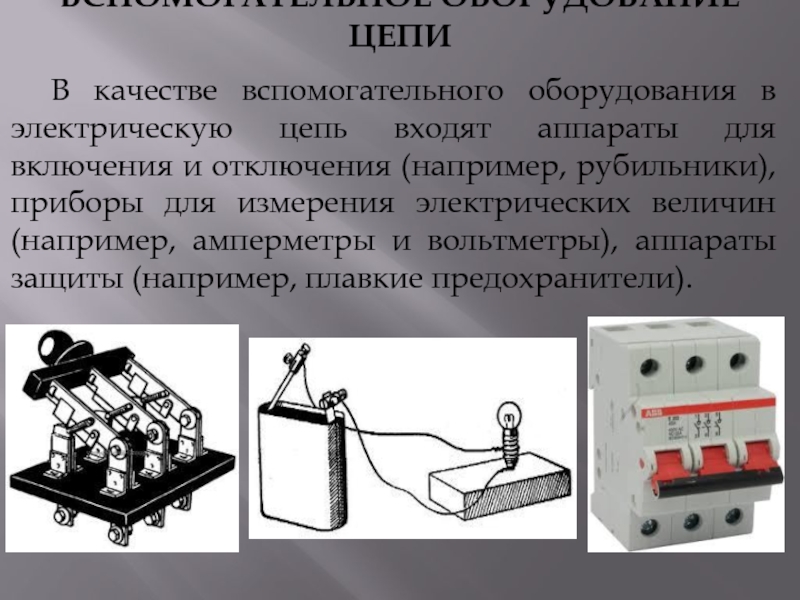

для включения и отключения (например, рубильники), приборы для измерения электрических величин (например, амперметры и вольтметры), аппараты защиты (например, плавкие предохранители).

мощность. Для нормальной работы электроприемника на его зажимах необходимо поддерживать номинальное напряжение.
Элементы электрической цепи делятся на активные и пассивные. К активным элементам электрической цепи относятся те, в которых индуцируется ЭДС (источники ЭДС, электродвигатели, аккумуляторы в процессе зарядки и т. п.). К пассивным элементам относятся электроприемники и соединительные провода.

Напряжение электрической цепи

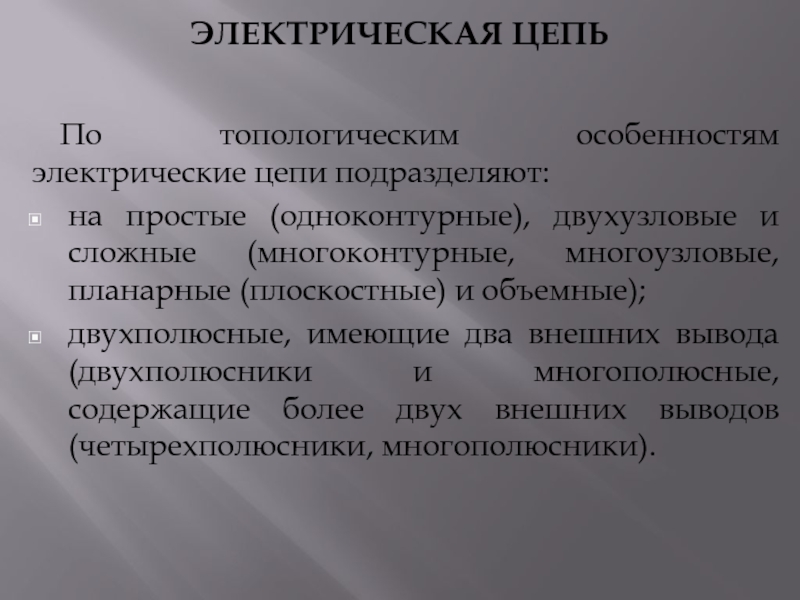

(многоконтурные, многоузловые, планарные (плоскостные) и объемные);
двухполюсные, имеющие два внешних вывода (двухполюсники и многополюсные, содержащие более двух внешних выводов (четырехполюсники, многополюсники).

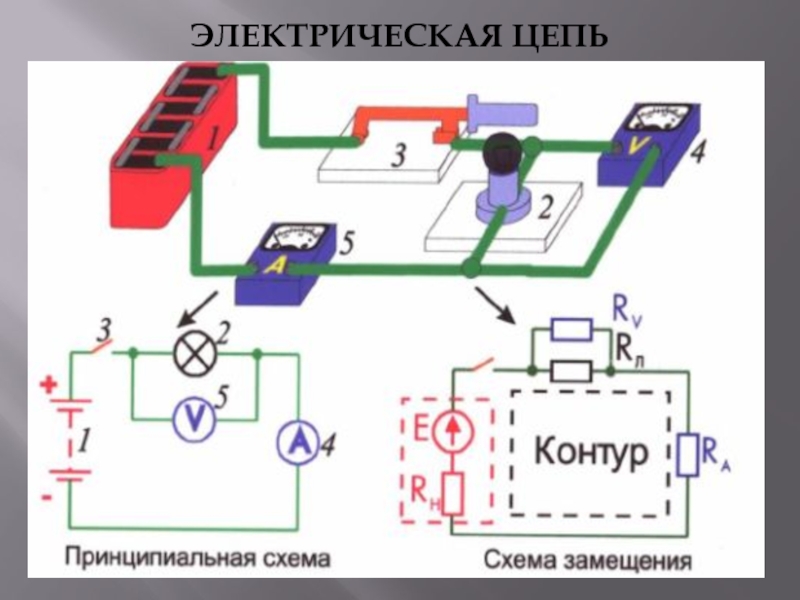

ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ

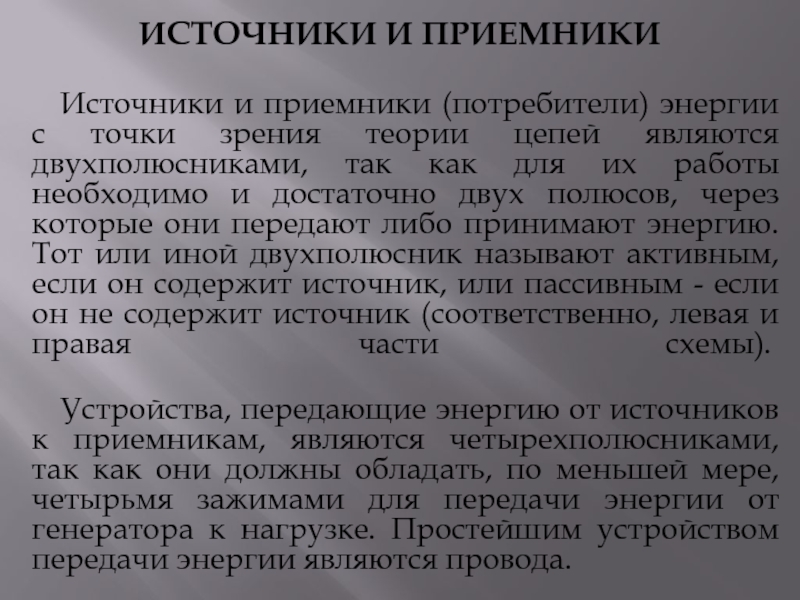

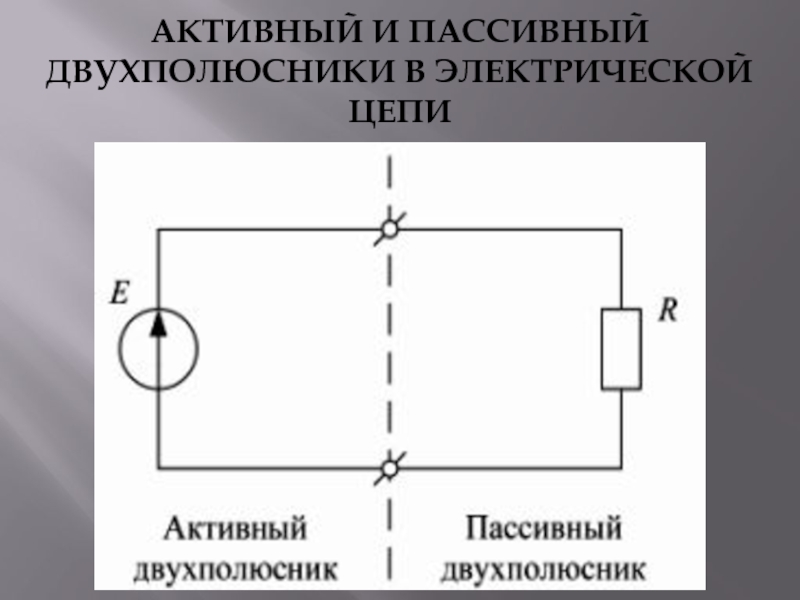

двухполюсниками, так как для их работы необходимо и достаточно двух полюсов, через которые они передают либо принимают энергию. Тот или иной двухполюсник называют активным, если он содержит источник, или пассивным - если он не содержит источник (соответственно, левая и правая части схемы).

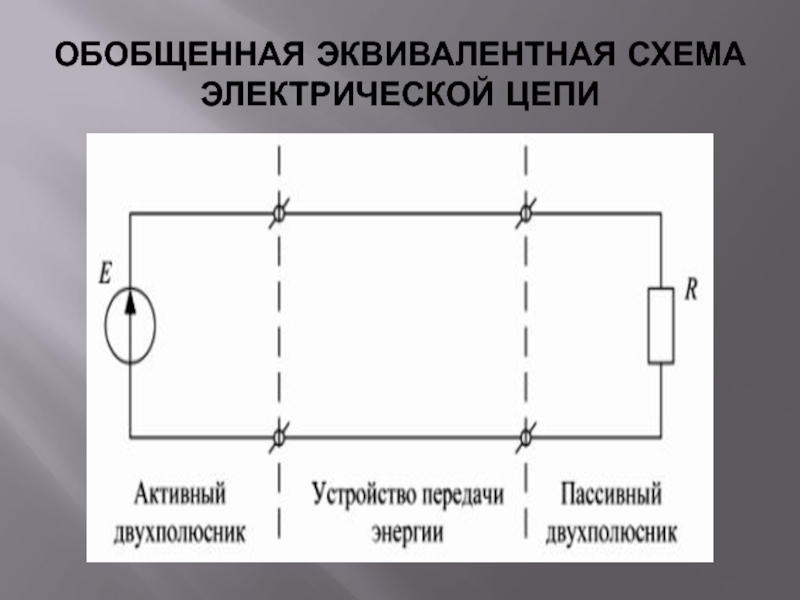

Устройства, передающие энергию от источников к приемникам, являются четырехполюсниками, так как они должны обладать, по меньшей мере, четырьмя зажимами для передачи энергии от генератора к нагрузке. Простейшим устройством передачи энергии являются провода.

ИСТОЧНИКИ И ПРИЕМНИКИ

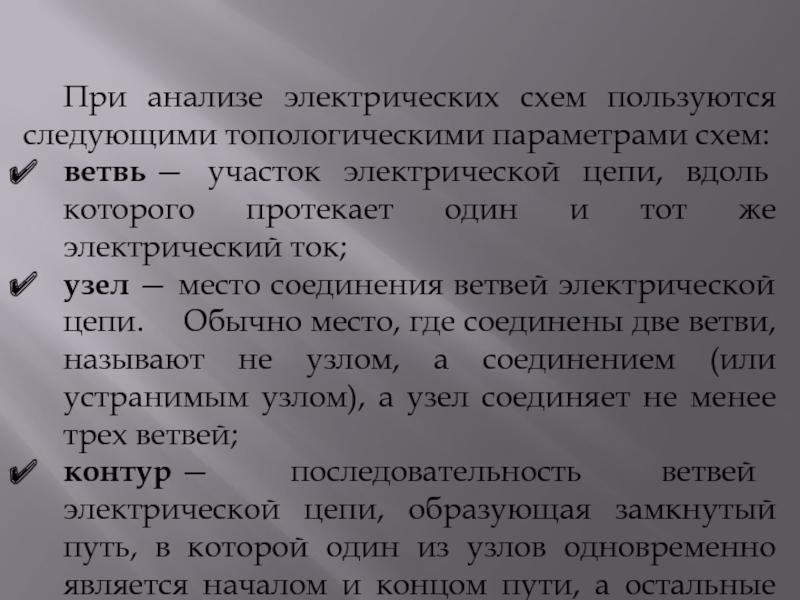

цепи, вдоль которого протекает один и тот же электрический ток;
узел — место соединения ветвей электрической цепи. Обычно место, где соединены две ветви, называют не узлом, а соединением (или устранимым узлом), а узел соединяет не менее трех ветвей;
контур — последовательность ветвей электрической цепи, образующая замкнутый путь, в которой один из узлов одновременно является началом и концом пути, а остальные встречаются только один раз.
