Презентация, доклад на тему Балансовые испытания котлов

Содержание: 1 КПД котельной установки по прямому балансу 2КПД котельной установки по обратному балансу3 Организация балансовых испытаний котла

Слайд 1Лекция: ТЕПЛОВОЙ БАЛАНС КОТЛА
тема: БАЛАНСОВЫЕ ИСПЫТАНИЯ КОТЛОВ

Модуль ПМ.03 Наладка и испытание

теплотехнического оборудования и систем тепло- и топливоснабжения

Преподаватель ГПОУ «ДЭМТ», к.т.н. Владимирова Л.Ю.

Лекция: ТЕПЛОВОЙ БАЛАНС КОТЛАтема: БАЛАНСОВЫЕ ИСПЫТАНИЯ КОТЛОВМодуль ПМ.03 Наладка и испытание теплотехнического оборудования и систем тепло- и

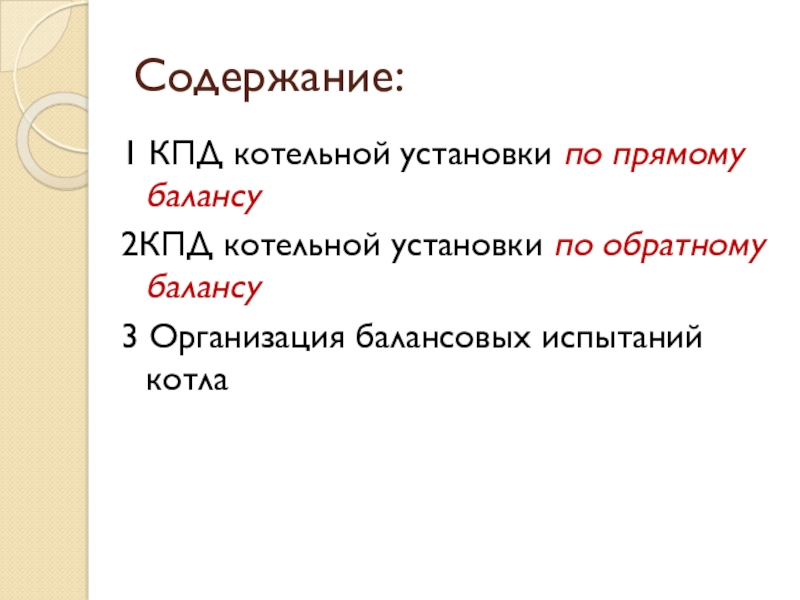

Слайд 2Содержание:
1 КПД котельной установки по прямому балансу
2КПД котельной установки

по обратному балансу
3 Организация балансовых испытаний котла

Содержание: 1 КПД котельной установки по прямому балансу 2КПД котельной установки по обратному балансу3 Организация балансовых испытаний

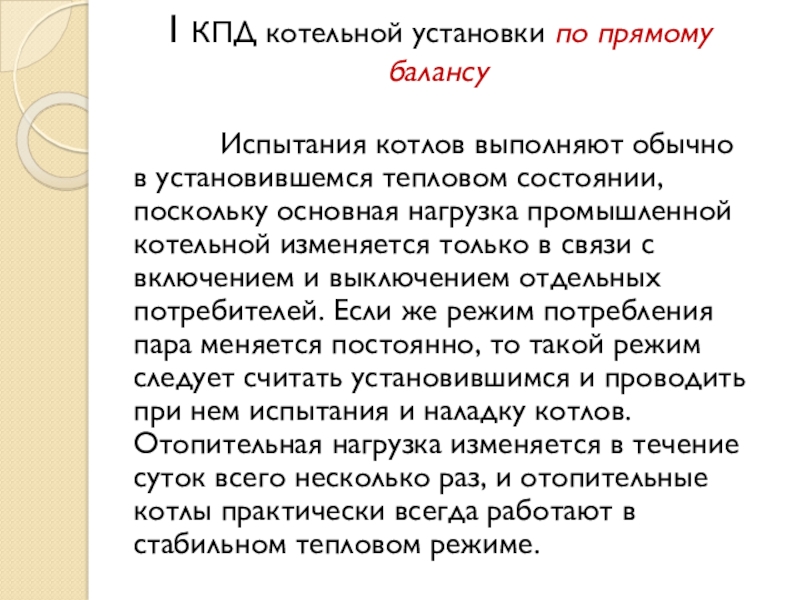

Слайд 3 Испытания котлов выполняют

обычно в установившемся тепловом состоянии, поскольку основная нагрузка промышленной котельной изменяется только в связи с включением и выключением отдельных потребителей. Если же режим потребления пара меняется постоянно, то такой режим следует считать установившимся и проводить при нем испытания и наладку котлов. Отопительная нагрузка изменяется в течение суток всего несколько раз, и отопительные котлы практически всегда работают в стабильном тепловом режиме.

1 КПД котельной установки по прямому балансу

Испытания котлов выполняют обычно в установившемся тепловом состоянии, поскольку

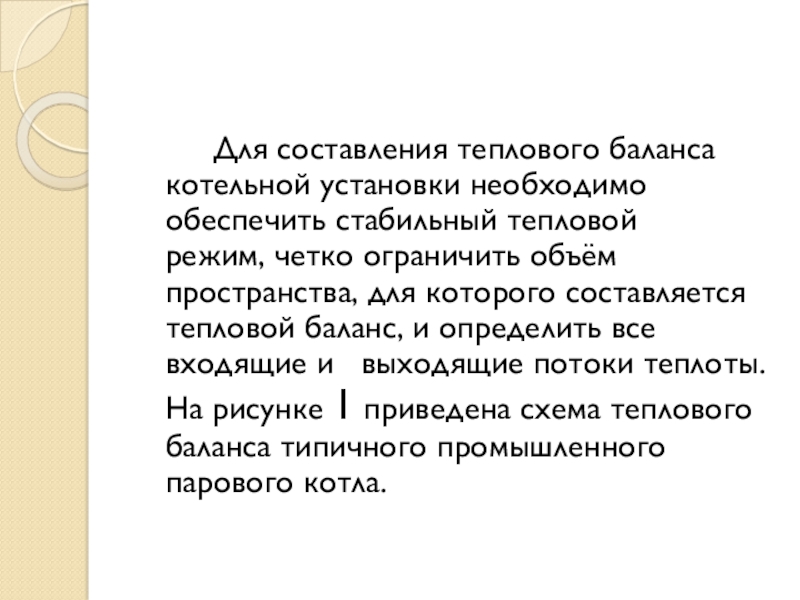

Слайд 4 Для составления теплового баланса котельной установки необходимо

обеспечить стабильный тепловой режим, четко ограничить объём пространства, для которого составляется тепловой баланс, и определить все входящие и выходящие потоки теплоты. На рисунке 1 приведена схема теплового баланса типичного промышленного парового котла.
Для составления теплового баланса котельной установки необходимо обеспечить стабильный тепловой  режим, четко

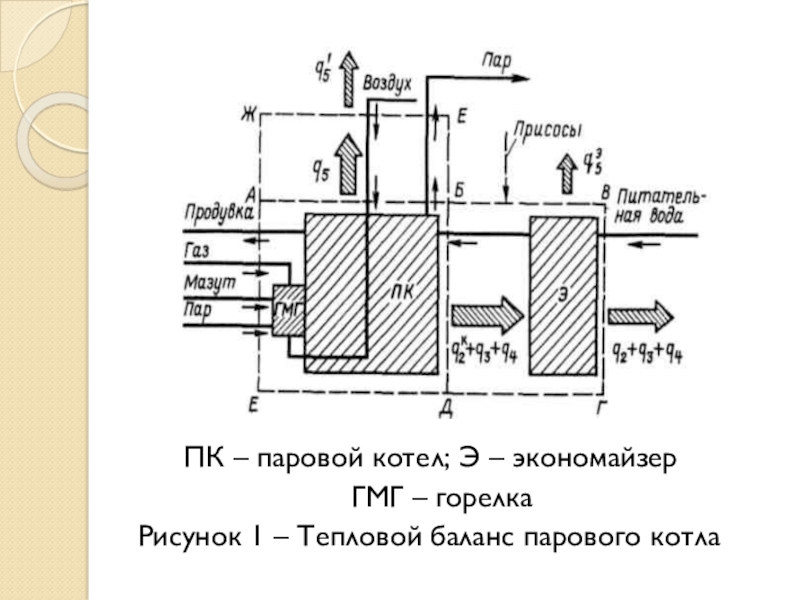

Слайд 5 ПК – паровой котел; Э –

экономайзер
ГМГ – горелка
Рисунок 1 – Тепловой баланс парового котла


ПК – паровой котел; Э – экономайзер

Слайд 6
  Тепловой баланс такой котельной установки составляют обычно

для контура АБВГДЕ, охватывающего котел вместе с экономайзером. Тепловой баланс котельной установки по объёму АБВГДЕ можно представить в виде


     Тепловой баланс такой котельной установки составляют обычно для контура АБВГДЕ, охватывающего котел вместе

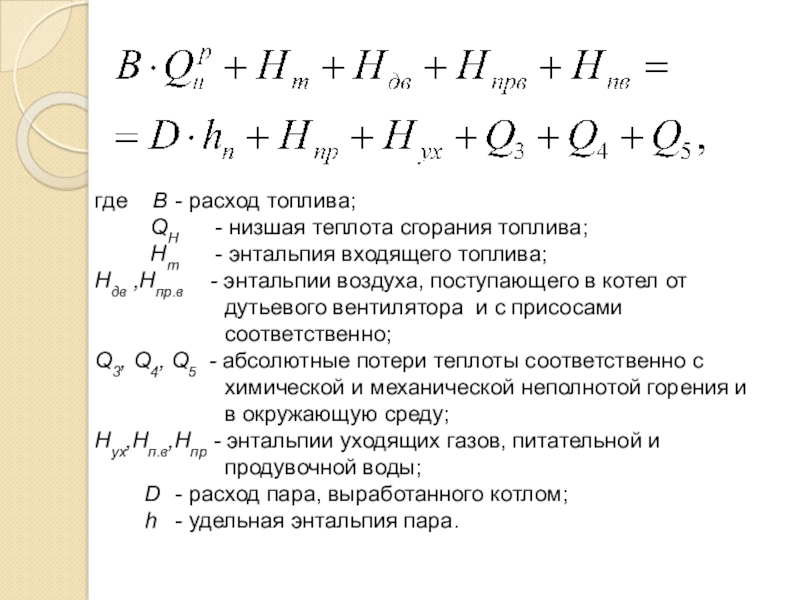

Слайд 7где В - расход топлива;
QH - низшая

теплота сгорания топлива;
Нт - энтальпия входящего топлива;
Ндв ,Нпр.в - энтальпии воздуха, поступающего в котел от
дутьевого вентилятора и с присосами
соответственно;
Q3, Q4, Q5 - абсолютные потери теплоты соответственно с
химической и механической неполнотой горения и
в окружающую среду;
Нух,Нп.в,Нпр - энтальпии уходящих газов, питательной и
продувочной воды;
D - расход пара, выработанного котлом;
h - удельная энтальпия пара.
где  В	- расход топлива;     QH	- низшая теплота сгорания топлива;

Слайд 8 Энтальпию самого топлива учитывают в случае

сжигания мазута и включают в располагаемую теплоту топлива, так что
B · Q = B · (Q + cм· tм ),
где см - теплоёмкость мазута ( примерно
1,9 кДж/кг);
tм - температура его подогрева, °С .

Энтальпию самого топлива учитывают в случае сжигания мазута и включают в располагаемую

Слайд 9Представим уравнение в следующем в виде

Выражение в первой скобке представляет собой теплоту, полезно использованную котлом
Представим уравнение в следующем в виде      Выражение в первой скобке представляет собой

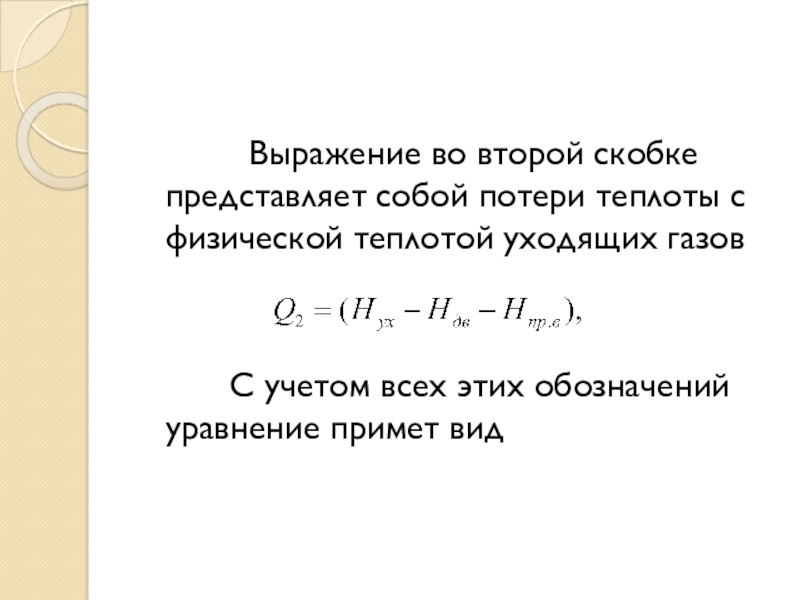

Слайд 10 Выражение во второй скобке представляет

собой потери теплоты с физической теплотой уходящих газов


С учетом всех этих обозначений уравнение примет вид

Выражение во второй скобке представляет собой потери теплоты с физической теплотой

Слайд 11 Разделим на


каждый член уравнения.

После деления на



получим традиционную формулу теплового баланса котельной установки

Разделим на

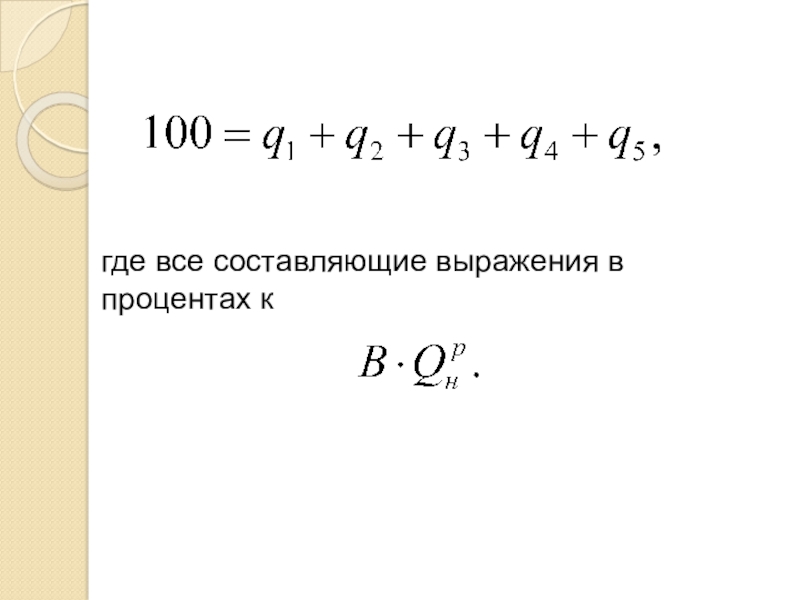

Слайд 12где все составляющие выражения в процентах к

где все составляющие выражения в процентах к

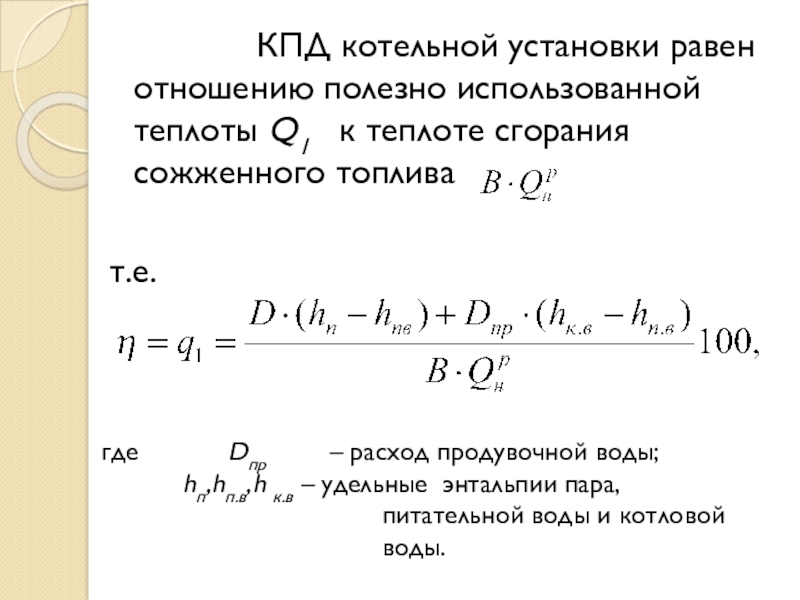

Слайд 13 КПД котельной установки

равен отношению полезно использованной теплоты Q1 к теплоте сгорания сожженного топлива

т.е.



где Dпр – расход продувочной воды;
hп,hп.в,h к.в – удельные энтальпии пара,
питательной воды и котловой
воды.

КПД котельной установки равен отношению полезно использованной теплоты Q1

Слайд 14 КПД котла можно определить по этой

формуле если возможно достаточно точно измерить значения всех входящих в неё величин.
Такой способ принято называть определением КПД котла по прямому балансу.

КПД котла можно определить по этой формуле если возможно достаточно точно измерить

Слайд 15 Практические трудности при

таком определении связаны с недостаточной точностью измерения расходов. В частности, при измерении расхода насыщенного пара обычно используемые дроссельные расходомеры не учитывают наличия в паре капельной влаги. Измерение расхода мазута (обычно по разности уровней в емкости) также выполняется обычно недостаточно точно. Кроме того, необходимо точное определение Qh для условий опыта, что требует отбора и анализа проб топлива.
Практические трудности при таком определении связаны с недостаточной точностью

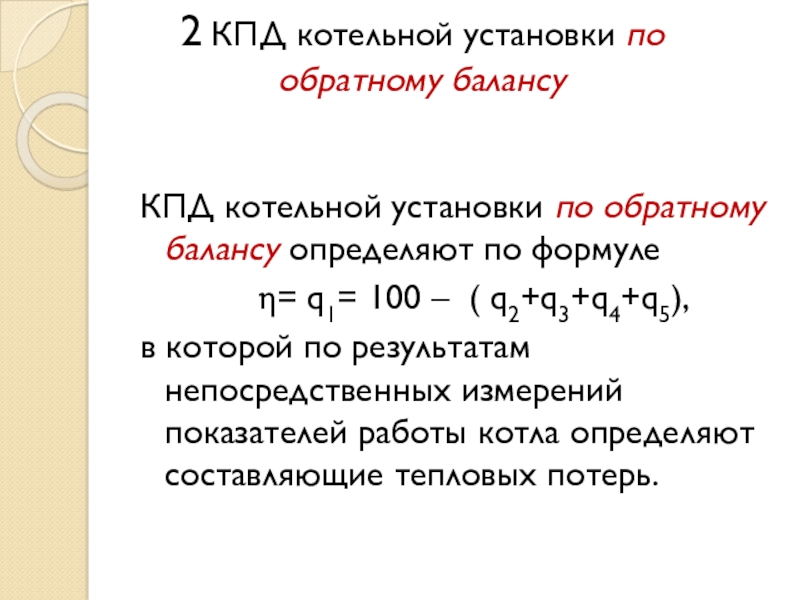

Слайд 16КПД котельной установки по обратному балансу определяют по формуле

η= q1= 100 – ( q2+q3+q4+q5),
в которой по результатам непосредственных измерений показателей работы котла определяют составляющие тепловых потерь.

2 КПД котельной установки по обратному балансу

КПД котельной установки по обратному балансу определяют по формуле      η= q1= 100

Слайд 17 Относительно точное

определение тепловых потерь позволяет с большей точностью, чем по прямому балансу, определить КПД котла. С другой стороны, определение конкретных тепловых потерь позволяет провести их анализ и разработать мероприятия по повышению эффективности котельной установки. Кроме того, современные методики определения тепловых потерь не требуют измерения расходов пара, топлива, воздуха, а также отбора проб топлива и их анализа. Все это существенно упрощает балансовые испытания котлов.

Относительно точное определение тепловых потерь позволяет с большей

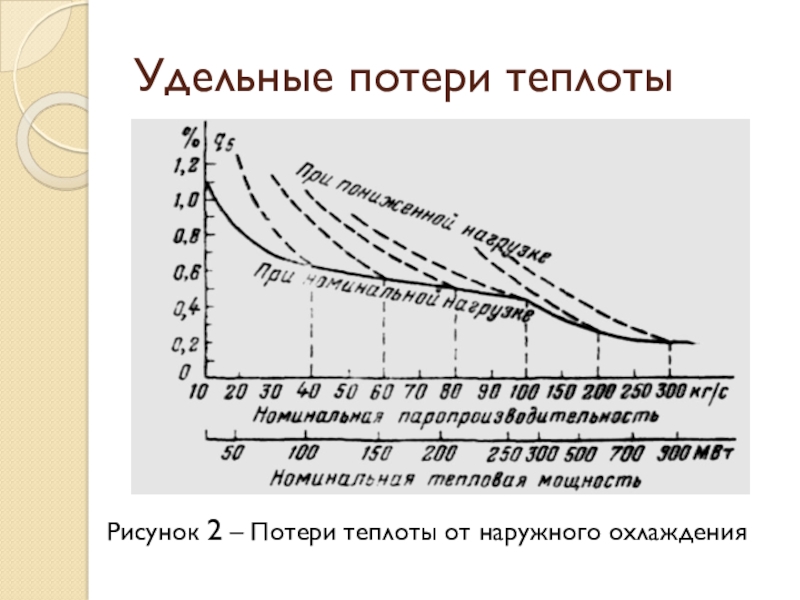

Слайд 18Удельные потери теплоты
Рисунок 2 – Потери теплоты от наружного охлаждения

Удельные потери теплоты Рисунок 2 – Потери теплоты от наружного охлаждения

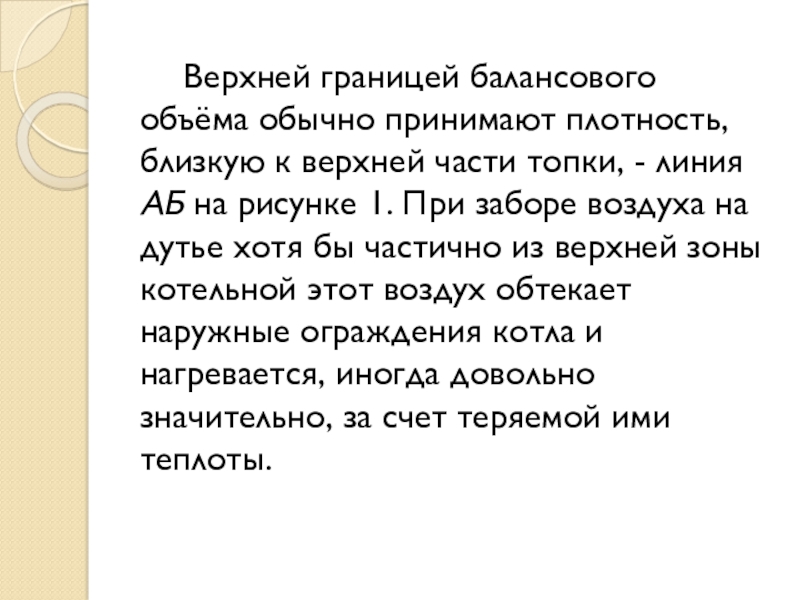

Слайд 19 Верхней границей балансового объёма обычно принимают плотность,

близкую к верхней части топки, - линия АБ на рисунке 1. При заборе воздуха на дутье хотя бы частично из верхней зоны котельной этот воздух обтекает наружные ограждения котла и нагревается, иногда довольно значительно, за счет теряемой ими теплоты.

Верхней границей балансового объёма обычно принимают плотность, близкую к верхней части топки, -

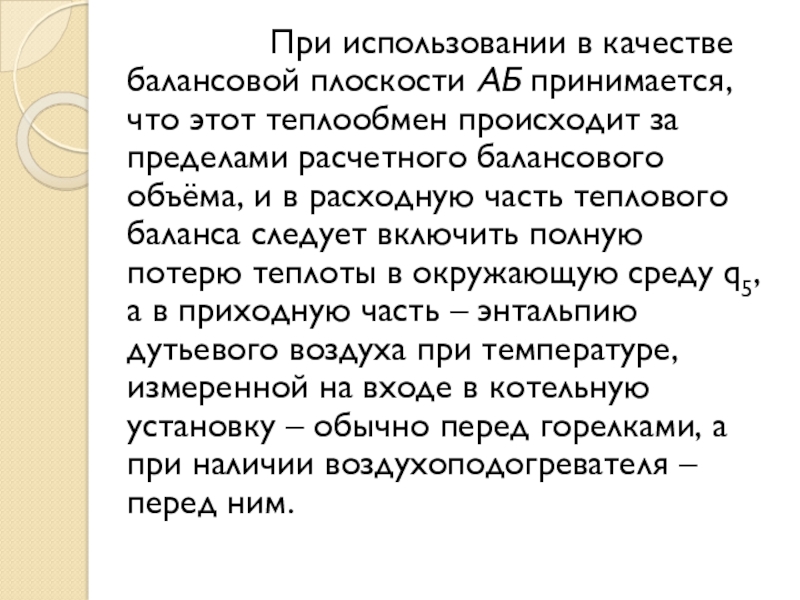

Слайд 20 При использовании

в качестве балансовой плоскости АБ принимается, что этот теплообмен происходит за пределами расчетного балансового объёма, и в расходную часть теплового баланса следует включить полную потерю теплоты в окружающую среду q5, а в приходную часть – энтальпию дутьевого воздуха при температуре, измеренной на входе в котельную установку – обычно перед горелками, а при наличии воздухоподогревателя – перед ним.

При использовании в качестве балансовой плоскости АБ принимается,

Слайд 21 ОРГАНИЗАЦИЯ БАЛАНСОВЫХ ИСПЫТАНИЙ
Выбор режимов. Балансовые

испытания котлов, как правило, должны проводиться до и после наладки каждого котла. Перед балансовыми испытаниями до наладки должны быть выполнены предварительные измерения по определению присосов, пределов регулирования и т.п. Режимы для балансовых опытов до наладки выбирают в соответствии с условиями, зафиксированными в эксплуатационной документации, а после наладки – результатам наладки котлов.

ОРГАНИЗАЦИЯ БАЛАНСОВЫХ ИСПЫТАНИЙ       Выбор режимов. Балансовые испытания котлов, как правило,

Слайд 22 Объём измерений. Для сведения теплового баланса

котла в соответствии изложенным выше необходим определенный минимум измерений, которые можно назвать балансовыми. Сюда входят измерения расходов воды, пара, топлива, анализа продуктов сгорания на выходе из котельной установки, измерения температуры всех входящих и выходящих потоков, температуры наружных ограждений котла для определения потерь в окружающую среду. Кроме того, для составления полной характеристики котла при балансовых испытаниях измеряют также давления и разрежения по газовоздушному и пароводяному трактам котла, определяющие надежность его работы и степень загрязнения.

Объём измерений. Для сведения теплового баланса котла в соответствии изложенным выше необходим

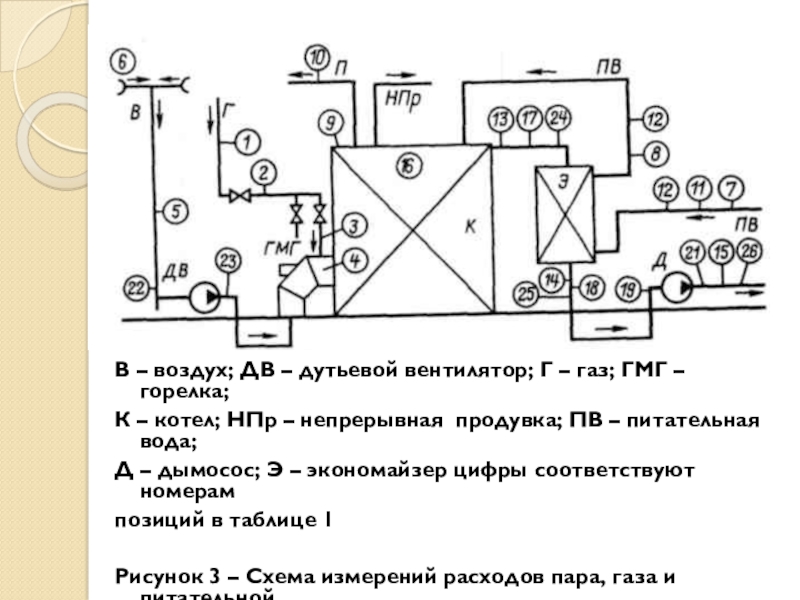

Слайд 23В – воздух; ДВ – дутьевой вентилятор; Г – газ; ГМГ

– горелка;
К – котел; НПр – непрерывная продувка; ПВ – питательная вода;
Д – дымосос; Э – экономайзер цифры соответствуют номерам
позиций в таблице 1

Рисунок 3 – Схема измерений расходов пара, газа и питательной
воды при испытаниях парового котла

В – воздух; ДВ – дутьевой вентилятор; Г – газ; ГМГ – горелка; К – котел; НПр

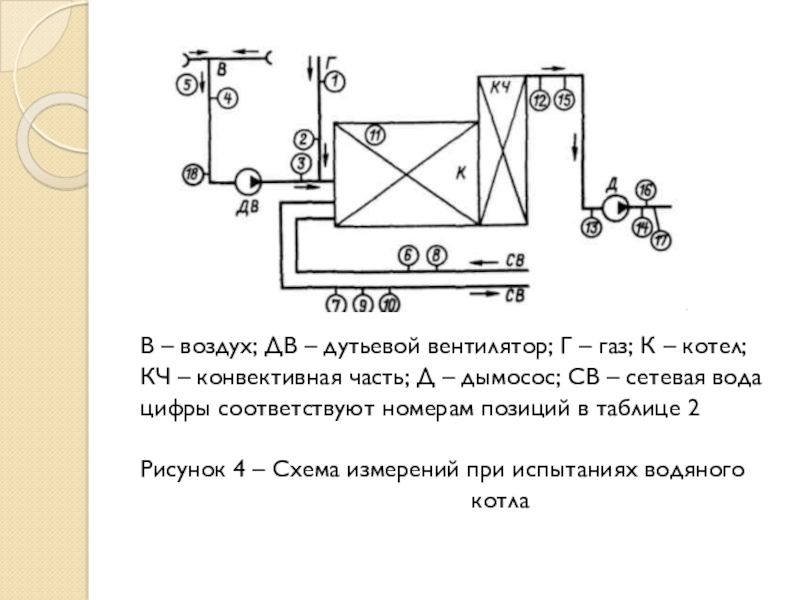

Слайд 24В – воздух; ДВ – дутьевой вентилятор; Г – газ; К

– котел;
КЧ – конвективная часть; Д – дымосос; СВ – сетевая вода
цифры соответствуют номерам позиций в таблице 2

Рисунок 4 – Схема измерений при испытаниях водяного
котла

В – воздух; ДВ – дутьевой вентилятор; Г – газ; К – котел; КЧ – конвективная часть;
