Презентация, доклад на тему Аварийные разливы нефти

Содержание

Цель разработки плановПредупреждение и ликвидация последствий разливов нефти и нефтепродуктовЗащита населения и окружающей природной среды от их вредного воздействия

Слайд 1 Предупреждение, локализация и ликвидация аварийных разливов нефти на магистральных

трубопроводах
Предупреждение, локализация и ликвидация аварийных разливов нефти на магистральных трубопроводах

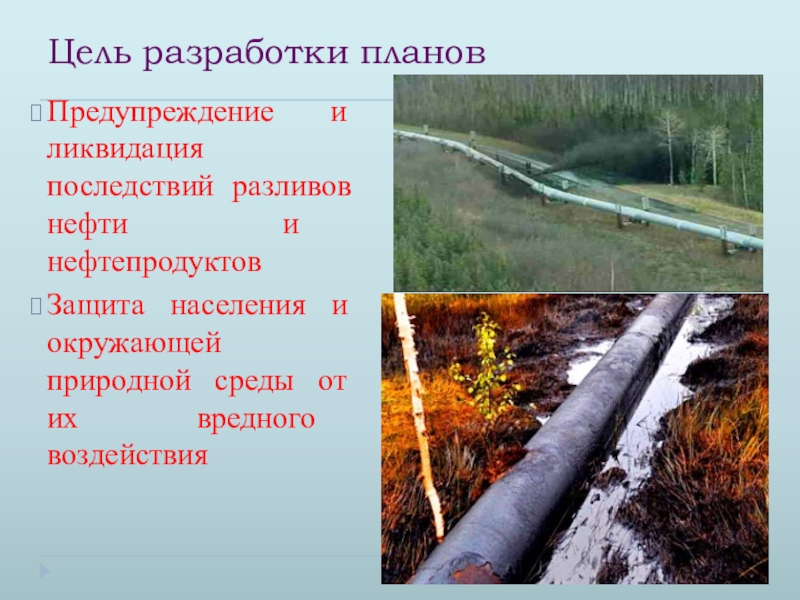

Слайд 2Цель разработки планов
Предупреждение и ликвидация последствий разливов нефти и нефтепродуктов
Защита населения

и окружающей природной среды от их вредного воздействия


Цель разработки плановПредупреждение и ликвидация последствий разливов нефти и нефтепродуктовЗащита населения и окружающей природной среды от их

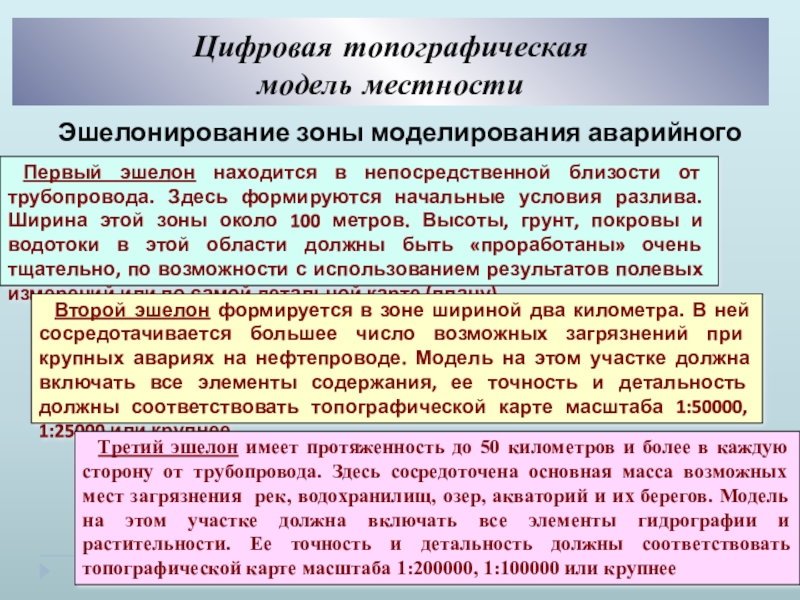

Слайд 4Цифровая топографическая модель местности




Эшелонирование зоны моделирования аварийного разлива
Первый эшелон

находится в непосредственной близости от трубопровода. Здесь формируются начальные условия разлива. Ширина этой зоны около 100 метров. Высоты, грунт, покровы и водотоки в этой области должны быть «проработаны» очень тщательно, по возможности с использованием результатов полевых измерений или по самой детальной карте (плану)

Второй эшелон формируется в зоне шириной два километра. В ней сосредотачивается большее число возможных загрязнений при крупных авариях на нефтепроводе. Модель на этом участке должна включать все элементы содержания, ее точность и детальность должны соответствовать топографической карте масштаба 1:50000, 1:25000 или крупнее.

Третий эшелон имеет протяженность до 50 километров и более в каждую сторону от трубопровода. Здесь сосредоточена основная масса возможных мест загрязнения рек, водохранилищ, озер, акваторий и их берегов. Модель на этом участке должна включать все элементы гидрографии и растительности. Ее точность и детальность должны соответствовать топографической карте масштаба 1:200000, 1:100000 или крупнее

Цифровая топографическая  модель местности Эшелонирование зоны моделирования аварийного разлива Первый эшелон находится в непосредственной близости от

Слайд 6ТРЕХМЕРНАЯ МОДЕЛЬ РЕЛЬЕФА
Масштаб 1:1 000 000
Масштаб 1:25 000

ТРЕХМЕРНАЯ МОДЕЛЬ РЕЛЬЕФАМасштаб 1:1 000 000Масштаб 1:25 000

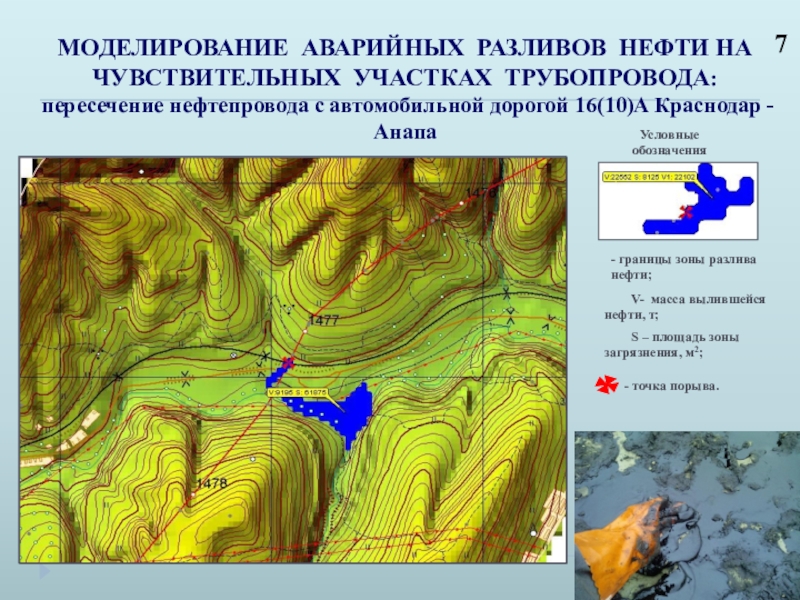

Слайд 7МОДЕЛИРОВАНИЕ АВАРИЙНЫХ РАЗЛИВОВ НЕФТИ НА ЧУВСТВИТЕЛЬНЫХ УЧАСТКАХ ТРУБОПРОВОДА: пересечение нефтепровода с

автомобильной дорогой 16(10)A Краснодар - Анапа

V- масса вылившейся нефти, т;
S – площадь зоны загрязнения, м2;


Условные обозначения

- границы зоны разлива нефти;

7

МОДЕЛИРОВАНИЕ АВАРИЙНЫХ РАЗЛИВОВ НЕФТИ НА ЧУВСТВИТЕЛЬНЫХ УЧАСТКАХ ТРУБОПРОВОДА: пересечение нефтепровода с автомобильной дорогой 16(10)A Краснодар - Анапа

Слайд 8

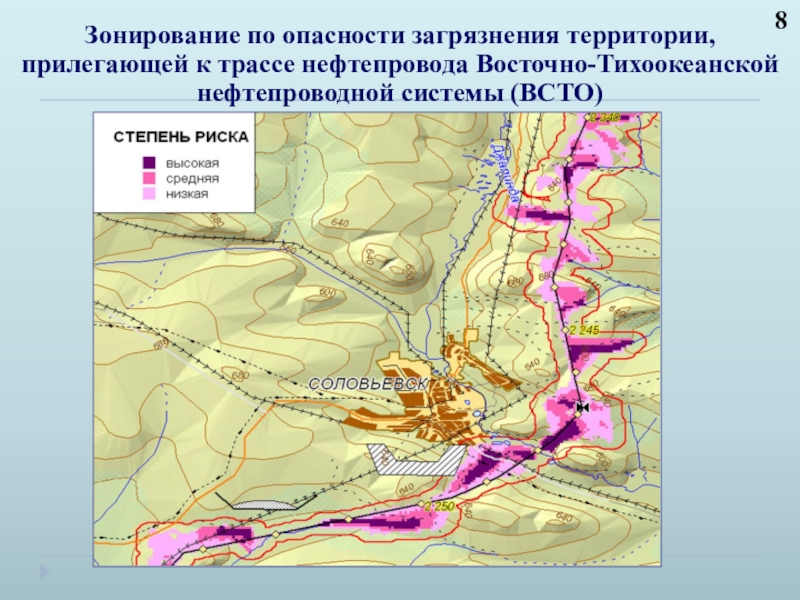

Зонирование по опасности загрязнения территории, прилегающей к трассе нефтепровода Восточно-Тихоокеанской нефтепроводной

системы (ВСТО)














8

Зонирование по опасности загрязнения территории, прилегающей к трассе нефтепровода Восточно-Тихоокеанской нефтепроводной системы (ВСТО) 8

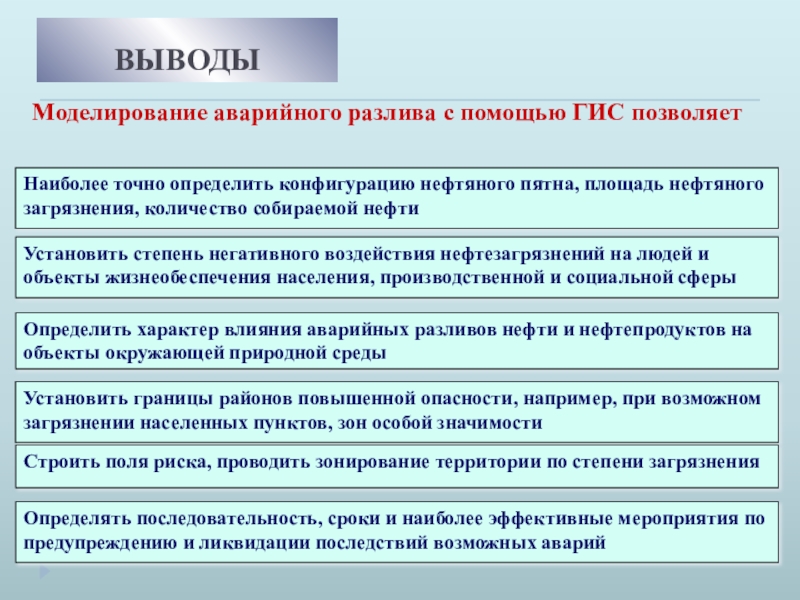

Слайд 10ВЫВОДЫ




Моделирование аварийного разлива с помощью ГИС позволяет
Установить степень негативного

воздействия нефтезагрязнений на людей и объекты жизнеобеспечения населения, производственной и социальной сферы

Наиболее точно определить конфигурацию нефтяного пятна, площадь нефтяного загрязнения, количество собираемой нефти

Определить характер влияния аварийных разливов нефти и нефтепродуктов на объекты окружающей природной среды

Установить границы районов повышенной опасности, например, при возможном загрязнении населенных пунктов, зон особой значимости

Строить поля риска, проводить зонирование территории по степени загрязнения

Определять последовательность, сроки и наиболее эффективные мероприятия по предупреждению и ликвидации последствий возможных аварий

ВЫВОДЫ Моделирование аварийного разлива с помощью ГИС позволяет Установить степень негативного воздействия нефтезагрязнений на людей и объекты

Слайд 11Принципиальная технологическая схема локализации и сбора нефтепродукта при авариях на подводных

переходах магистральных трубопроводах в зимний период


1 - направляющая прорезь; 2 – заградительные боны; 3 - сборная прорезь; 4 - сборная магистральная прорезь; 5 - устройство для создания принудительного водотока в прорези; 6 - майна; 7 - нефтесборщик; 8 - обогреваемое укрытие; 9 - сепаратор; 10 – вакуумная установка; 11 - бензовоз; 12 – ёмкость накопительная, разборная; 13 – рукав для подачи воздуха; 14 – нагреватель воздуха; 15 - контрольная прорезь.


Принципиальная технологическая схема локализации и сбора нефтепродукта при авариях на подводных переходах магистральных трубопроводах в зимний период1

Слайд 13Установка защитных укрытий прорезей
Технические характеристики защитных укрытий прорезей

Установка защитных укрытий прорезейТехнические характеристики защитных укрытий прорезей

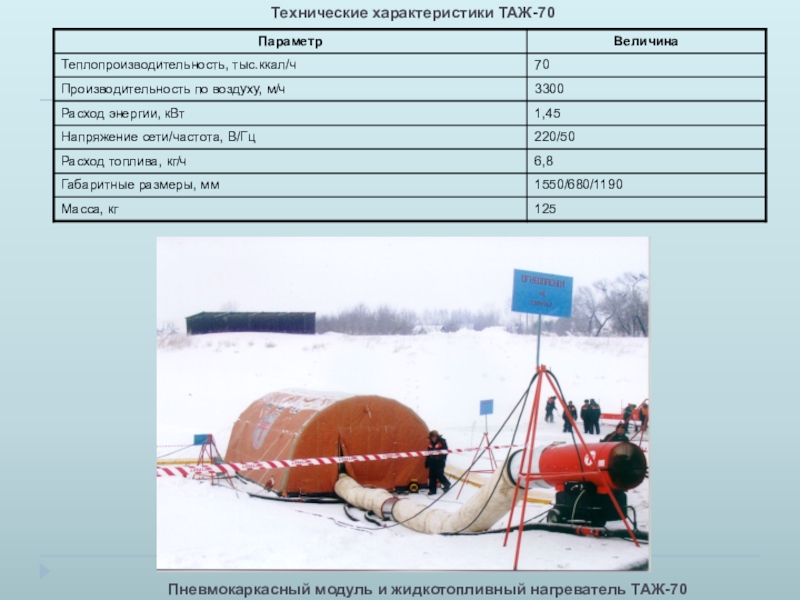

Слайд 14Технические характеристики ТАЖ-70
Пневмокаркасный модуль и жидкотопливный нагреватель ТАЖ-70

Технические характеристики ТАЖ-70Пневмокаркасный модуль и жидкотопливный нагреватель ТАЖ-70

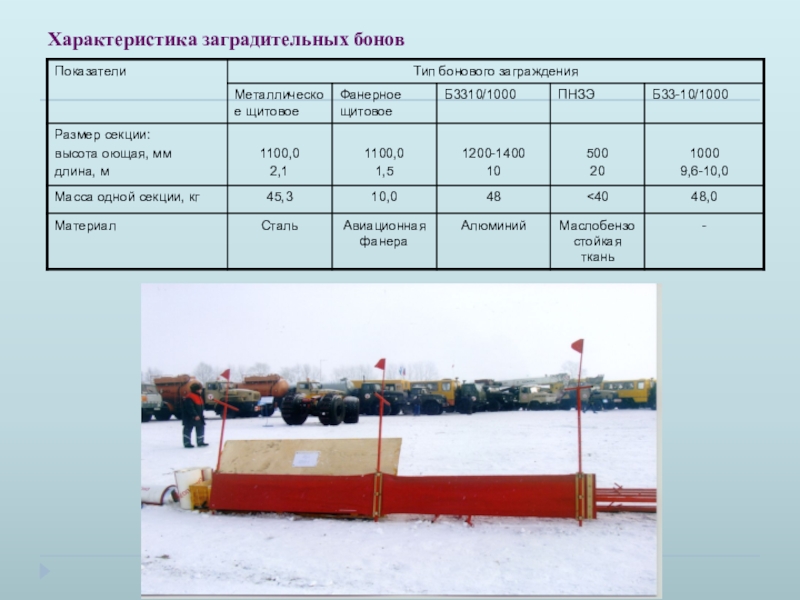

Слайд 15Характеристика заградительных бонов

Характеристика заградительных бонов

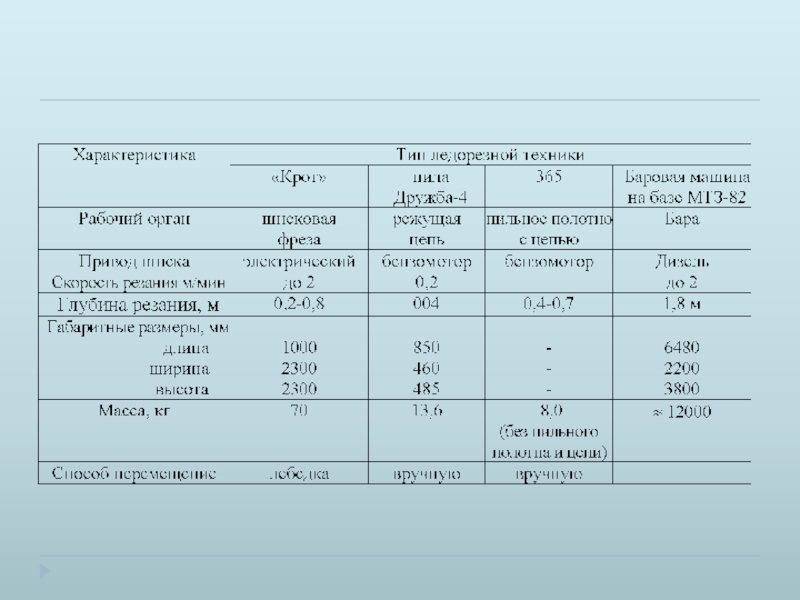

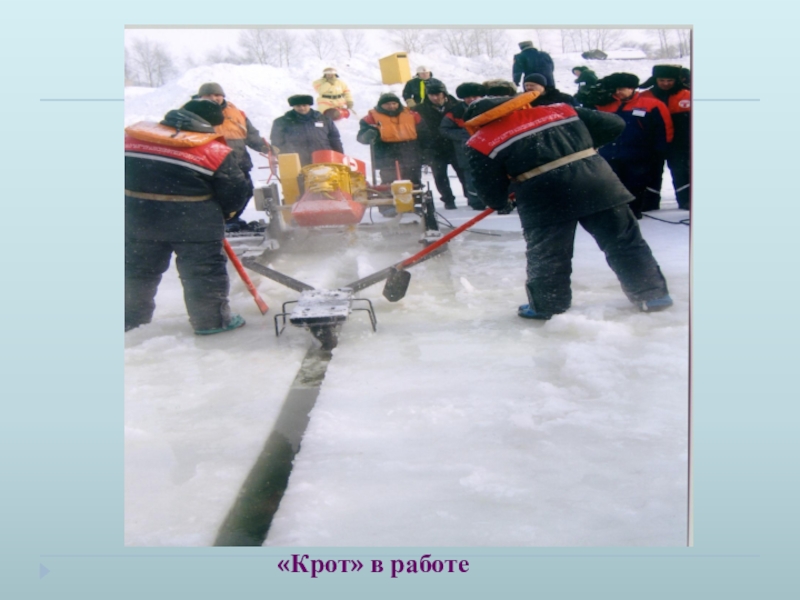

Слайд 16«Крот» в работе

«Крот» в работе

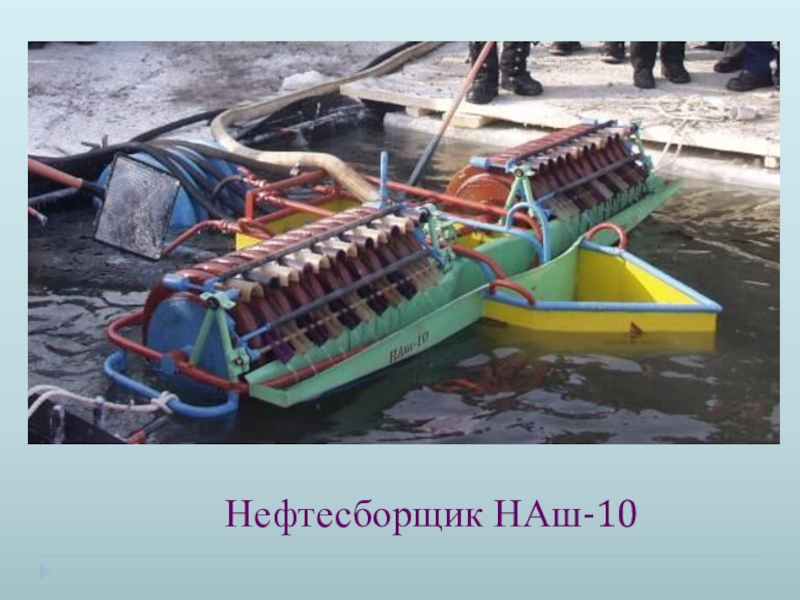

Слайд 18Нефтесборщик НАш-10

Нефтесборщик НАш-10
