Алгоритм решения изобретательских задач (АРИЗ)

Слайд 1

Методы решения творческих изобретательских задач

Творческие методы решения задач

Алгоритм

решения изобретательских задач (АРИЗ)

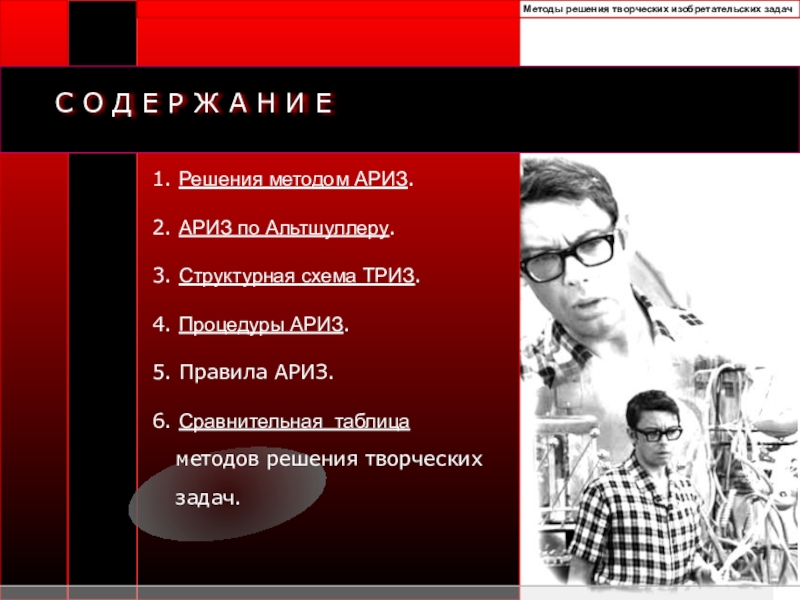

Слайд 2

Методы решения творческих изобретательских задач

С О Д Е

Р Ж А Н И Е

1. Решения методом АРИЗ.
2. АРИЗ по Альтшуллеру.
3. Структурная схема ТРИЗ.
4. Процедуры АРИЗ.
5. Правила АРИЗ.
6. Сравнительная таблица методов решения творческих задач.

Слайд 3

Методы решения творческих изобретательских задач

С О Д Е

Р Ж А Н И Е

Слайд 4

это последовательное выполнение действий по разрешению технических

противоречий.

Решения методом АРИЗ -

Алгоритм решения изобретательских задач

АРИЗ – это алгоритм анализа и поиска решений нетиповых задач, ориентируемый на эффектив-ное решение задач с наимень-шими затратами, минимальной переделкой исходной технической системы.

это последовательное выполнение действий по разрешению технических противоречий.Решения методом АРИЗ -Алгоритм решения изобретательских задачАРИЗ

Слайд 5

Алгоритм решения изобретательских задач
Анализ задачи (1)
Модели задачи и ее

анализ (2)

Определение ИКР и ФП (3)

да

Решение

Работа с ресурсами (4)

нет

да

нет

Поиск аналогов в базе данных (5)

нет

да

Корректировка задачи (6)

Проверка качества
Решения(7)

Статистика (8)

(3)

Алгоритм РИЗ по Альтшуллеру

Слайд 6

Алгоритм решения изобретательских задач
Законы развития технических схем
ТРИЗ
Решение

задач

стандартный

нестандартный

1. Стандарты

2. Технологические
эффекты

3. Приемы

4. Ресурсы

1. Программа

2. Информационное
обеспечение

3. Методы
управления.
Психологическими
факторами

ВЕПОЛЬНЫЙ
АНАЛИЗ

А Р И З

ИНФОРМ ФОНД

Структурная схема ТРИЗ

Алгоритм решения изобретательских задачЗаконы развития технических схемТРИЗРешение задачстандартныйнестандартный1. Стандарты2. Технологические эффекты3. Приемы4. Ресурсы1. Программа2.

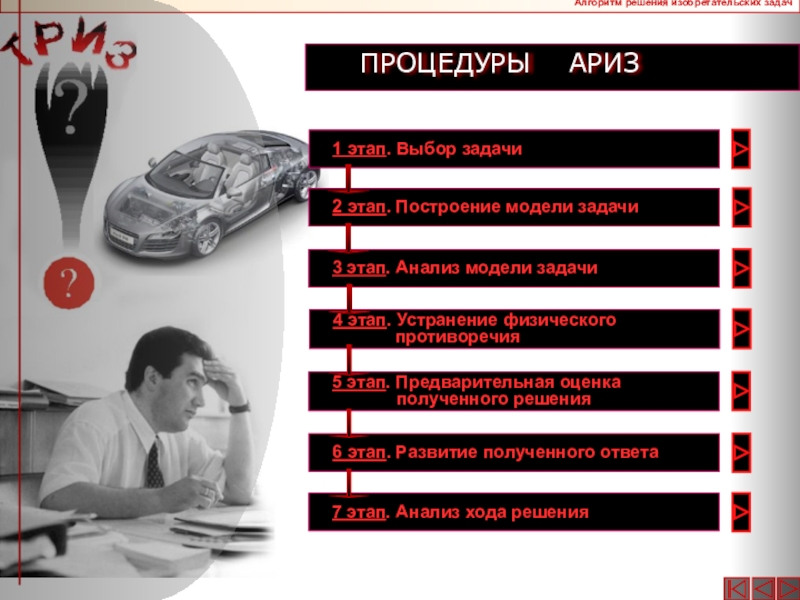

Слайд 7Алгоритм решения изобретательских задач

ПРОЦЕДУРЫ АРИЗ

7 этап. Анализ хода решения

Слайд 8

Алгоритм решения изобретательских задач
Определить конечную цель решения задачи
1 этап. Выбор

задачи

Проверить обходной путь

Определить, какой вариант постановки
задачи целесообразнее

Уточнить требования, в которых
предполагается реализация изобретения

Уточнить задачу, используя патентную
информацию.

Определить количественные показатели

Применить оператор РВС

ПРОЦЕДУРЫ АРИЗ

Алгоритм решения изобретательских задачОпределить конечную цель решения задачи 1 этап. Выбор задачиПроверить обходной путьОпределить, какой вариант постановки

Слайд 9

Алгоритм решения изобретательских задач

2 этап. Построение модели задачи
Записать условия задачи,
не

используя специальные термины

Выделить и записать конфликтующую
пару элементов

Записать два взаимодействия элементов
конфликтующей пары

Записать стандартную формулировку
модели задачи, указав конфликтующую пару
и техническое противоречие

ПРОЦЕДУРЫ АРИЗ

Алгоритм решения изобретательских задач2 этап. Построение модели задачи Записать условия задачи,не используя специальные терминыВыделить и записать конфликтующую

Слайд 10

Алгоритм решения изобретательских задач

3 этап. Анализ модели задачи

Выбрать из элементов, входящих

в модель
задачи, тот, который можно легко изменить

Записать стандартную формулировку ИКР.
Элемент сам устраняет вредное взаимодействие

Выделить ту зону элемента, которая не
справляется с требуемым по ИКР комплексом
двух взаимодействий

Сформулировать противоречивые физические
требования, предъявляемые к состоянию
выделенной зоны элемента конфликтующими
взаимодействиями.

Записать стандартные формулировки
физического противоречия

ПРОЦЕДУРЫ АРИЗ

Алгоритм решения изобретательских задач3 этап. Анализ модели задачиВыбрать из элементов, входящих в модельзадачи, тот, который можно легко

Слайд 11

Алгоритм решения изобретательских задач

Рассмотреть простейшие преобразования
выделенной зоны элемента
Использовать таблицу типовых

моделей
задач и вепольных преобразований

Использовать таблицу применения
физических эффектов и явлений

Использовать таблицу основных приемов
устранения технических противоречий

Перейти от физического ответа к техническому

4 этап. Устранение физического противоречия

ПРОЦЕДУРЫ АРИЗ

Алгоритм решения изобретательских задачРассмотреть простейшие преобразования выделенной зоны элементаИспользовать таблицу типовых моделей задач и вепольных преобразованийИспользовать таблицу

Слайд 12

Алгоритм решения изобретательских задач

Провести предварительную оценку
Проверить формальную новизну полученного
решения
Записать возможные подзадачи

5 этап. Предварительная оценка полученного решения

ПРОЦЕДУРЫ АРИЗ

Алгоритм решения изобретательских задачПровести предварительную оценкуПроверить формальную новизну полученногорешенияЗаписать возможные подзадачи 5 этап. Предварительная оценка

Слайд 13

Алгоритм решения изобретательских задач

6 этап. Развитие полученного ответа
Определить, как должна быть

изменена
надсистема, в которую входит измененная
система

Проверить, может ли измененная система
применяться по-новому

Использовать полученный ответ при
решении других технических задач

ПРОЦЕДУРЫ АРИЗ

Алгоритм решения изобретательских задач6 этап. Развитие полученного ответаОпределить, как должна быть измененанадсистема, в которую входит измененнаясистема Проверить,

Слайд 14

Алгоритм решения изобретательских задач

7 этап. Анализ хода решения
Сравнить реальный ход решения

с
теоретическим

Сравнить полученный ответ с табличными
данными

ПРОЦЕДУРЫ АРИЗ

Алгоритм решения изобретательских задач7 этап. Анализ хода решенияСравнить реальный ход решения с теоретическимСравнить полученный ответ с табличными

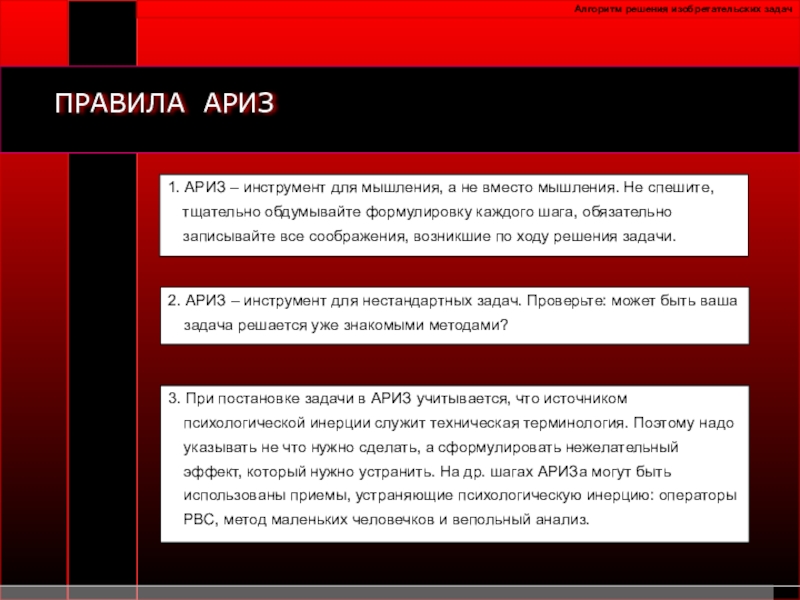

Слайд 15

Алгоритм решения изобретательских задач

ПРАВИЛА АРИЗ
1. АРИЗ –

инструмент для мышления, а не вместо мышления. Не спешите, тщательно обдумывайте формулировку каждого шага, обязательно записывайте все соображения, возникшие по ходу решения задачи.

2. АРИЗ – инструмент для нестандартных задач. Проверьте: может быть ваша задача решается уже знакомыми методами?

3. При постановке задачи в АРИЗ учитывается, что источником психологической инерции служит техническая терминология. Поэтому надо указывать не что нужно сделать, а сформулировать нежелательный эффект, который нужно устранить. На др. шагах АРИЗа могут быть использованы приемы, устраняющие психологическую инерцию: операторы РВС, метод маленьких человечков и вепольный анализ.

Алгоритм решения изобретательских задачПРАВИЛА АРИЗ 1. АРИЗ – инструмент для мышления, а не вместо мышления.

Слайд 16

СРАВНИТЕЛЬНАЯ ТАБЛИЦА
методов решения творческих задач
ДОСТОИНСТВА
НЕДОСТАТКИ
Неалгоритмические методы
Решают относительно простые задачи
Неэффективность при

решении сложных задач

Резко увеличивают количество новых идей

Низкая вероятность продуцирования новой качественной идеи

Принципиально доступны в усвоении.
Иногда упираются на коллективный опыт

Нет корректного отечественного опыта применения.
Не развиваются на качественном уровне

Не дают критериев оценки полученных идей, поэтому трудно использовать ЭВМ

Алгоритмический метод (АРИЗ)

Позволяет решать конкретные задачи, прогнозировать развитие техники. Повышает КДП при решении сходных изобретательских задач.

Может эффективно использоваться в нетехнических областях знаний (педагогика, психология, социология и т. п.)

Опирается на широкий опыт многих изобретателей достижений физики, химии и т.п.
Технологичность метода позволяет овладеть его основными процедурами и приемами. Придает уверенность в успех.

Труден в освоении, требует
постоянного поддерживания
изобретательской формы.

В настоящее время в АРИЗе слабо
разработаны принципы решения
задач в области химии и радиотехники.

Дает лишь идеи решения, а не
конструкции (как и все другие методы)

СРАВНИТЕЛЬНАЯ ТАБЛИЦАметодов решения творческих задачДОСТОИНСТВАНЕДОСТАТКИНеалгоритмические методыРешают относительно простые задачиНеэффективность при решении сложных задачРезко увеличивают количество новых
