Презентация, доклад на тему : Строгание древесины

поверхностей при относительном возвратно-поступательном перемещении заготовки и инструмента - резца.

2008

2009

2010

30

50

Строгание древесины разделяют на различные виды: ручное строгание, механизированное строгание и обработку древесины на строгальных станках.
0

Строгание древесины

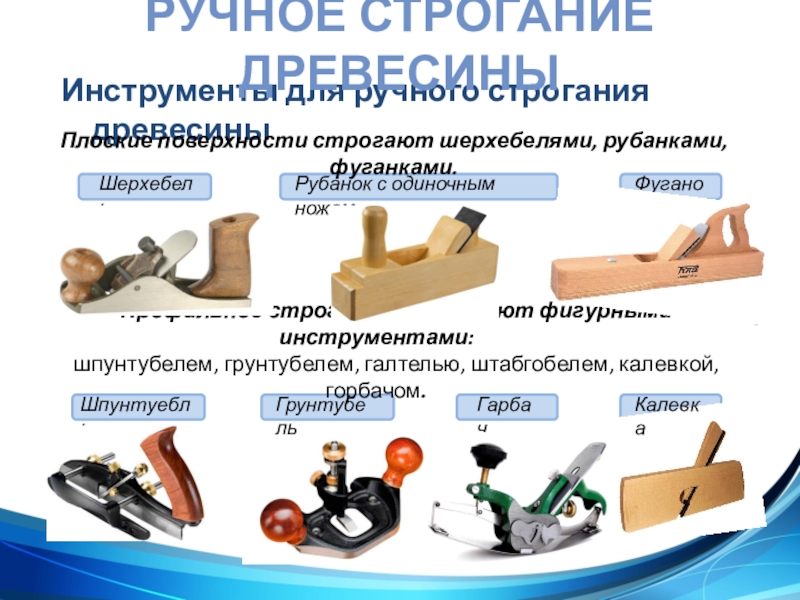

строгают шерхебелями, рубанками, фуганками.

Профильное строгание выполняют фигурными инструментами:
шпунтубелем, грунтубелем, галтелью, штабгобелем, калевкой, горбачом.

Шпунтуебль

Грунтубель

Калевка

Гарбач

и степень шероховатости поверхности.
Строгают древесину всегда по слою, т. е. в сторону выхода перерезанных годичных слоев и косослойных волокон на обрабатываемую поверхность.
Закрепленная заготовка должна плотно прилегать к крышке верстака.
Шерхебель и рубанок держат так: левой рукой - рог, ладонью правой - подпирают упор инструмента. Фуганок и полуфуганок держат правой рукой за рукоятку, левую ладонь накладывают на колодку сверху около пробки

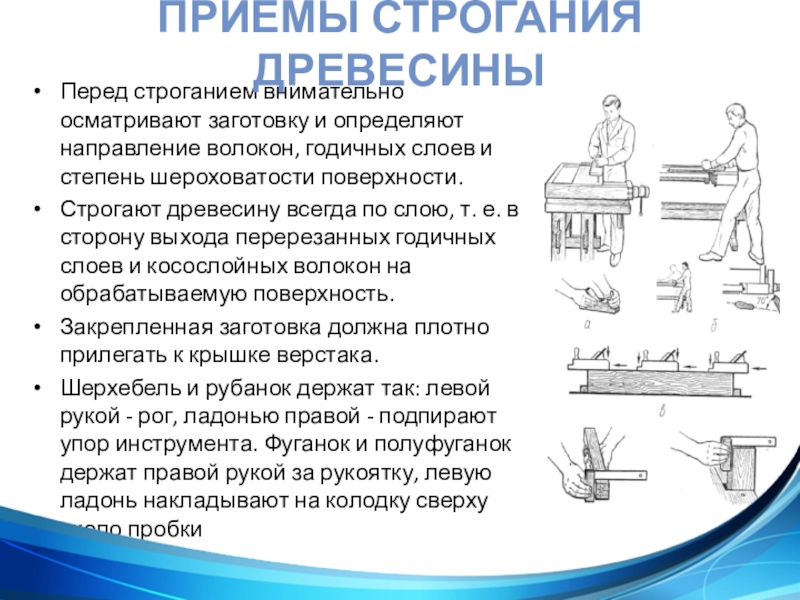

Приемы Строгания древесины

безопасности:

Строгать разрешается только инструментами с остро и правильно заточенными ножами, правильно пригнанными клиньями.
Разрешается закреплять только заготовку с параллельными торцами, перпендикулярными кромкам.
Нельзя ставить строгальный инструмент на подошву, надо класть его набок, подошвой от себя.
Запрещается удалять стружки из летка инструмента металлическими и другими предметами.

электрорубанком возвратиться в исходное положение, после чего включить электродвигатель и начать обработку. Качество строгания по длине и по торцу проверяют угольником.

Работают электрорубанком следующим образомВключают штепсельную вилку в сеть, после чего нажимом на курок включают электродвигатель и, когда ножевой вал достигнет нужной частоты вращения, электрорубанок аккуратно опускают на обрабатываемый материал. Электрорубанок продвигают по материалу по прямой линии, без перекосов.

работе с электрорубанком нужно следить за тем, чтобы токоведущие части были надежно защищены.
К работе с электрифицированным инструментом допускаются рабочие, прошедшие курс обучения правилам эксплуатации инструмента.
При работе нужно следить за тем, чтобы под режущий инструмент не попадали металлические инструменты.

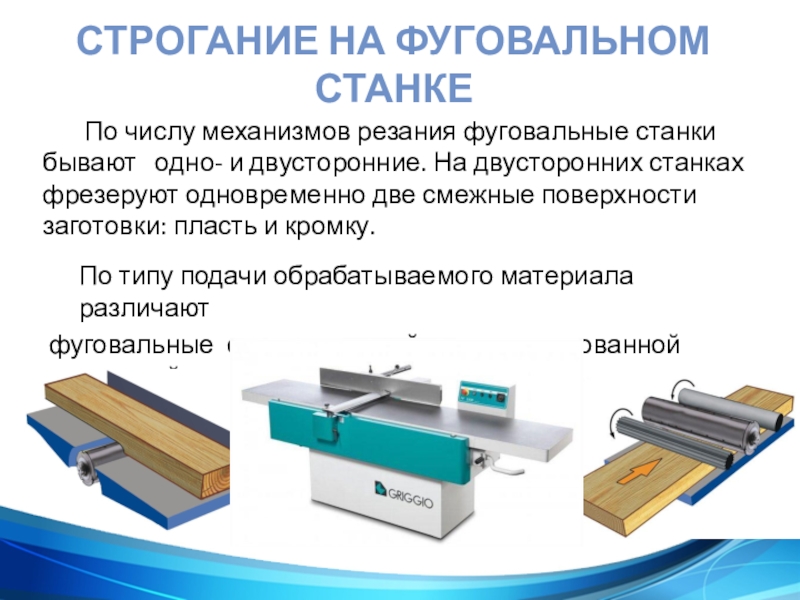

фуговальные станки бывают одно- и двусторонние. На двусторонних станках фрезеруют одновременно две смежные поверхности заготовки: пласть и кромку.

По типу подачи обрабатываемого материала различают
фуговальные станки с ручной и механизированной подачей.

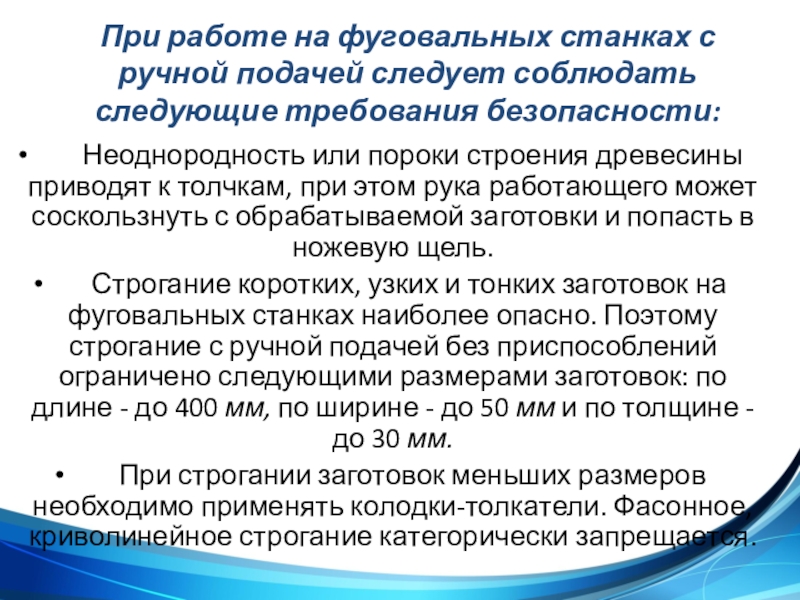

требования безопасности:

Неоднородность или пороки строения древесины приводят к толчкам, при этом рука работающего может соскользнуть с обрабатываемой заготовки и попасть в ножевую щель.
Строгание коротких, узких и тонких заготовок на фуговальных станках наиболее опасно. Поэтому строгание с ручной подачей без приспособлений ограничено следующими размерами заготовок: по длине - до 400 мм, по ширине - до 50 мм и по толщине - до 30 мм.
При строгании заготовок меньших размеров необходимо применять колодки-толкатели. Фасонное, криволинейное строгание категорически запрещается.

операций по обработке. В данной работе были разобраны различные способы строгания древесины, наладка строгальных инструментов, устройство и принципы работы на фуговальных станках, и что немало важно, затронут вопрос техники безопасности при работе со строгальными инструментами.
