Слайд 1Структура железоуглеродистых сплавов
Слайд 3Немного о воде…
Структура воды - это то, как организованы её молекулы.
Слайд 4Вода запечатлевает любое воздействие, запоминает всё, что происходит в окружающем пространстве.
Слайд 5Если ввести воду в тело человека, человеческое тело усвоит новую информацию.
И это может изменить состояние человека.
Слайд 8А ведь расплавленные металлы – тоже жидкости!!!
Может, причина плохих изделий -
в плохом настроении???
Слайд 9А какое строение имеют металлы?

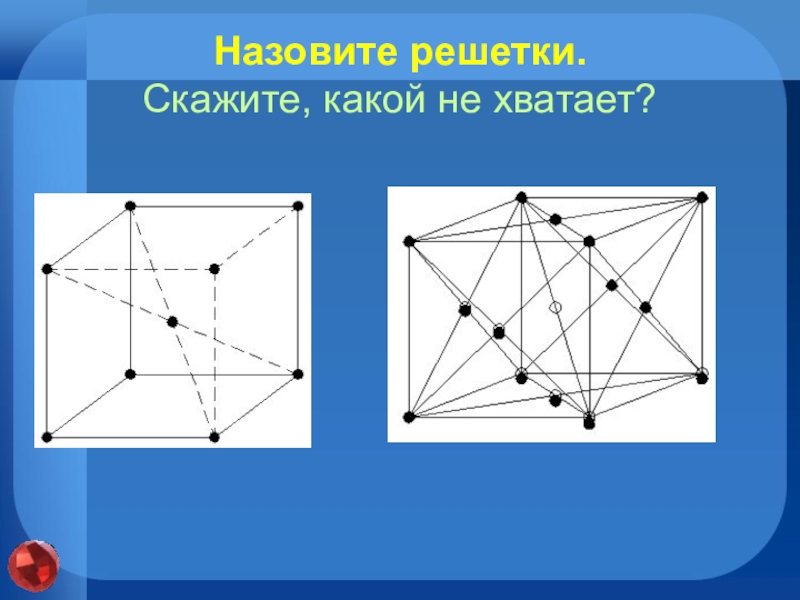

Слайд 10Назовите решетки.
Скажите, какой не хватает?
Слайд 13Комплекс для изучения структуры металлов и сплавов.
Слайд 14Аустенит.
Микроструктура аустенита как твердого раствора углерода и других элементов в
сигма-железе состоит из светлых зерен.

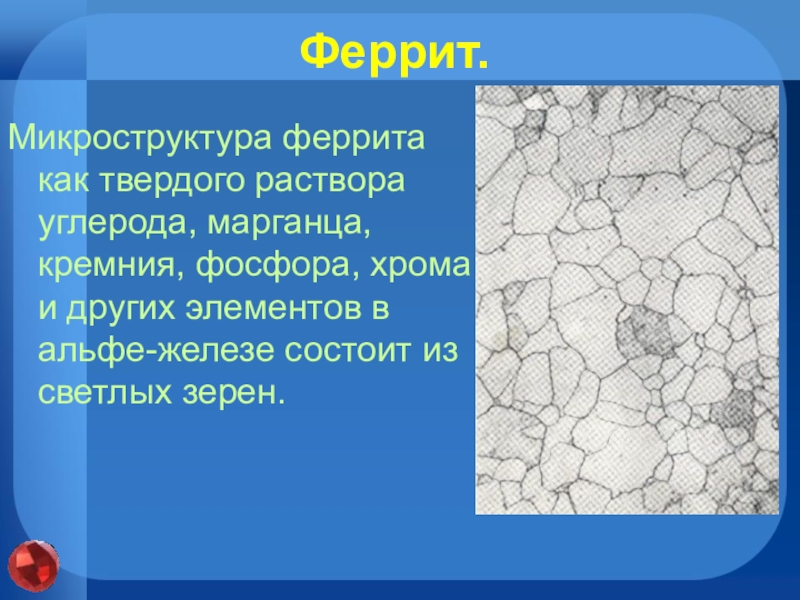

Слайд 15Феррит.
Микроструктура феррита как твердого раствора углерода, марганца, кремния, фосфора, хрома
и других элементов в альфе-железе состоит из светлых зерен.

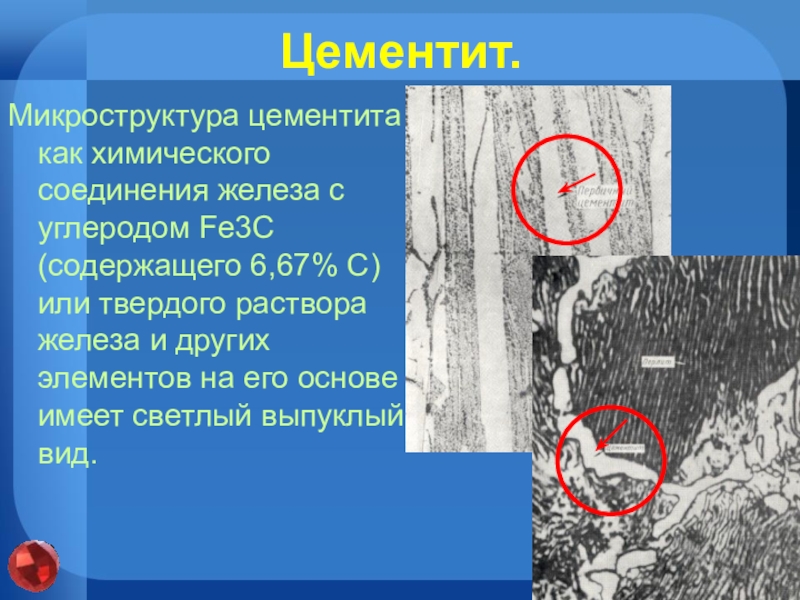

Слайд 16Цементит.
Микроструктура цементита как химического соединения железа с углеродом Fe3C (содержащего 6,67%
С) или твердого раствора железа и других элементов на его основе имеет светлый выпуклый вид.
Слайд 17Перлит.
Эвтектоид, состоящий из мелких различной величины пластинок цементита, расположенных в
феррите, называется пластинчатым перлитом, если цементит расположен в виде мелких зерен различной величины в феррите, то такая структура называется зернистым перлитом.
Слайд 18Ледебурит.
Ледебурит или цементитная эвтектика состоит в момент образования из выделений
аустенита, расположенных в цементите.
Слайд 19Микроструктура стали.
Определите название
структуры по внешнему виду.

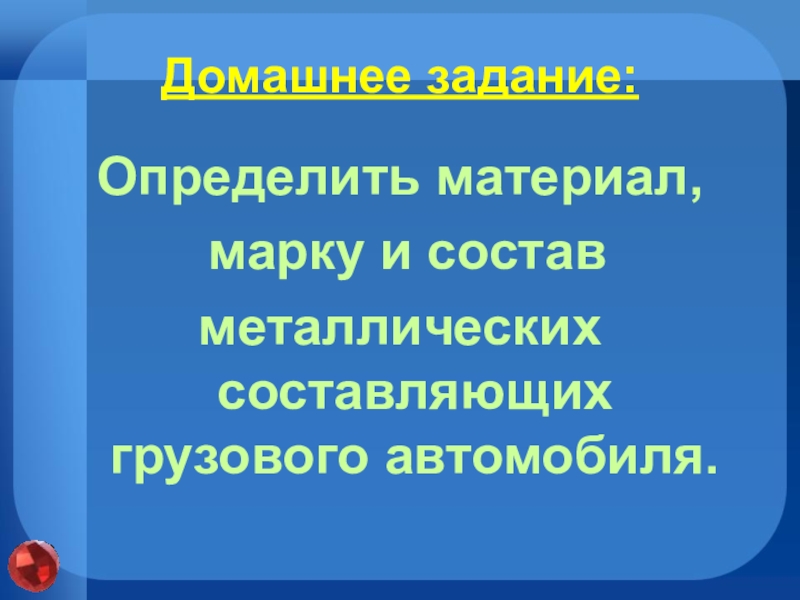

Слайд 20Домашнее задание:
Определить материал,
марку и состав
металлических составляющих грузового автомобиля.
Слайд 22КОНТРОЛЬНЫЕ ВОПРОСЫ ДЛЯ САМОПРОВЕРКИ
Что такое сталь?
Компоненты углеродистых сталей.
Дать определение фаз углеродистых
сталей ( феррита, цементита, аустенита).
Охарактеризовать механические свойства феррита и цементита.
Влияние массовой доли углерода на количественное соотношение фаз и механические свойства стали.
Что такое перлит?
Структурные составляющие углеродистых сталей и особенности их механических свойств.
Как маркируются конструкционные и инструментальные углеродистые стали?
Как подразделяются углеродистые стали по качеству?
