Презентация, доклад к экзаменационной работе

Содержание

Автомобильный кран предназначен для выполнения погрузочно-разгрузочных и строительно-монтажных работ с обычными и разрядными грузами на рассредоточенных объектах. Максимальная грузоподъемность крана 16 т. В связи с этим, целесообразно применение крана при работе с грузами весом свыше 16т.

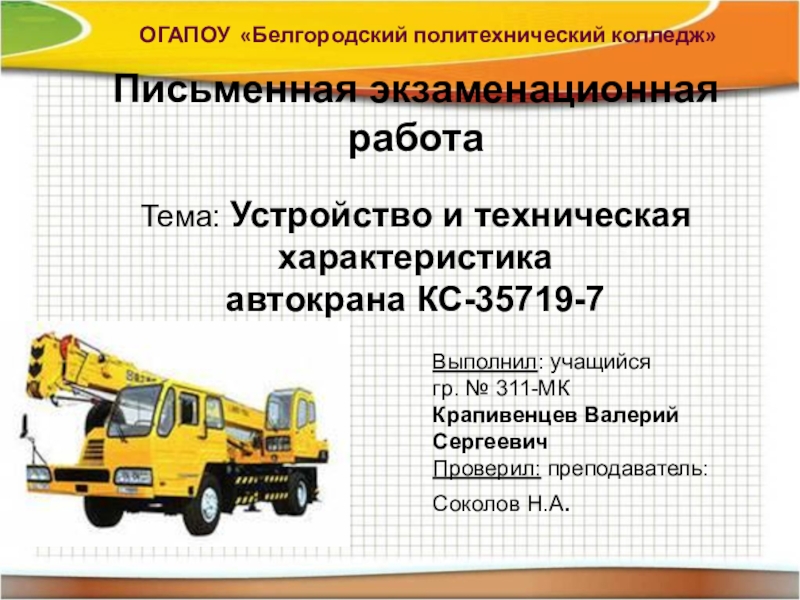

Слайд 1ОГАПОУ «Белгородский политехнический колледж»
Выполнил: учащийся
гр. № 311-МК
Крапивенцев Валерий Сергеевич
Проверил:

преподаватель:
Соколов Н.А.

Письменная экзаменационная работа

Тема: Устройство и техническая характеристика
автокрана КС-35719-7


ОГАПОУ «Белгородский политехнический колледж»Выполнил: учащийся гр. № 311-МК Крапивенцев Валерий СергеевичПроверил: преподаватель:Соколов Н.А.Письменная экзаменационная работаТема: Устройство и

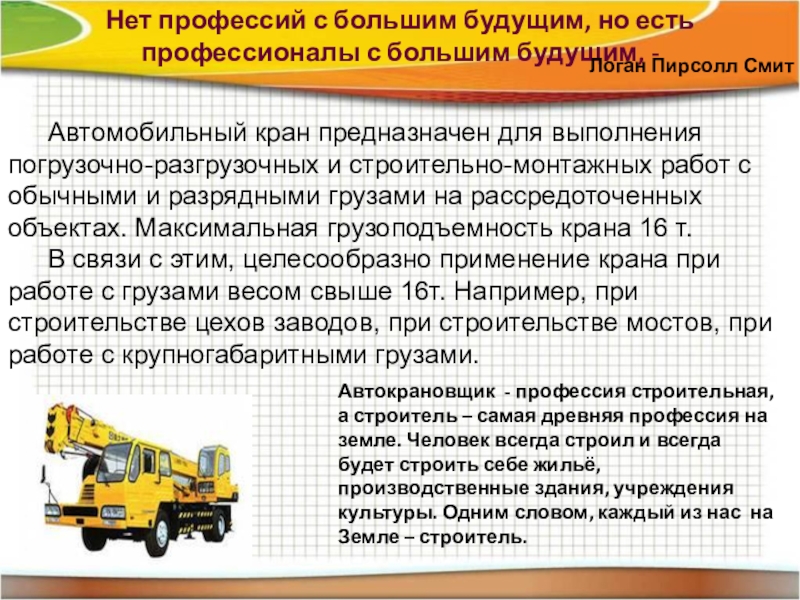

Слайд 2 Автомобильный кран предназначен для выполнения погрузочно-разгрузочных и строительно-монтажных работ с обычными

и разрядными грузами на рассредоточенных объектах. Максимальная грузоподъемность крана 16 т.
В связи с этим, целесообразно применение крана при работе с грузами весом свыше 16т. Например, при строительстве цехов заводов, при строительстве мостов, при работе с крупногабаритными грузами.

Нет профессий с большим будущим, но есть профессионалы с большим будущим, -

Логан Пирсолл Смит

Автокрановщик - профессия строительная, а строитель – самая древняя профессия на земле. Человек всегда строил и всегда будет строить себе жильё, производственные здания, учреждения культуры. Одним словом, каждый из нас на Земле – строитель.

Автомобильный кран предназначен для выполнения погрузочно-разгрузочных и строительно-монтажных работ с обычными и разрядными грузами на рассредоточенных объектах.

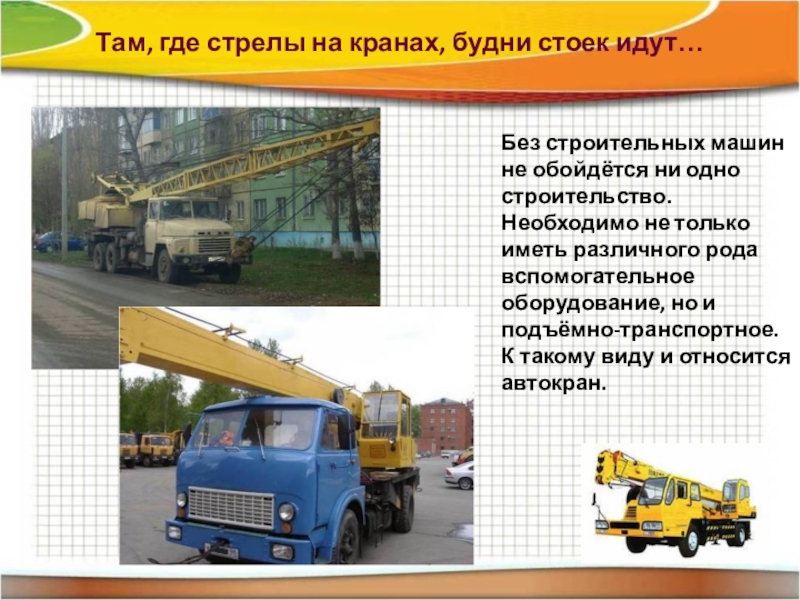

Слайд 3Без строительных машин не обойдётся ни одно строительство. Необходимо не только

иметь различного рода вспомогательное оборудование, но и подъёмно-транспортное. К такому виду и относится автокран.

Там, где стрелы на кранах, будни стоек идут…

Без строительных машин не обойдётся ни одно строительство. Необходимо не только иметь различного рода вспомогательное оборудование, но

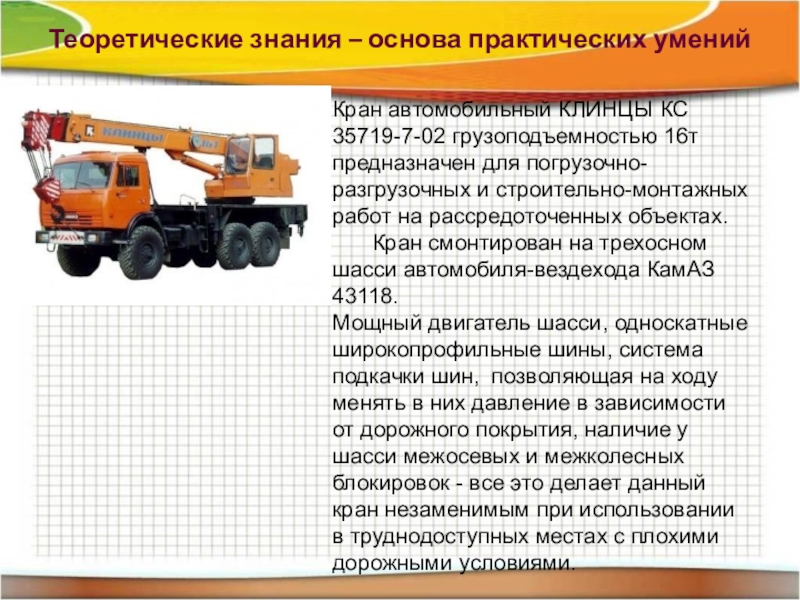

Слайд 4Теоретические знания – основа практических умений
Кран автомобильный КЛИНЦЫ КС 35719-7-02 грузоподъемностью

16т предназначен для погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах. Кран смонтирован на трехосном шасси автомобиля-вездехода КамАЗ 43118.
Мощный двигатель шасси, односкатные широкопрофильные шины, система подкачки шин, позволяющая на ходу менять в них давление в зависимости от дорожного покрытия, наличие у шасси межосевых и межколесных блокировок - все это делает данный кран незаменимым при использовании в труднодоступных местах с плохими дорожными условиями.
Теоретические знания – основа практических уменийКран автомобильный КЛИНЦЫ КС 35719-7-02 грузоподъемностью 16т предназначен для погрузочно-разгрузочных и строительно-монтажных

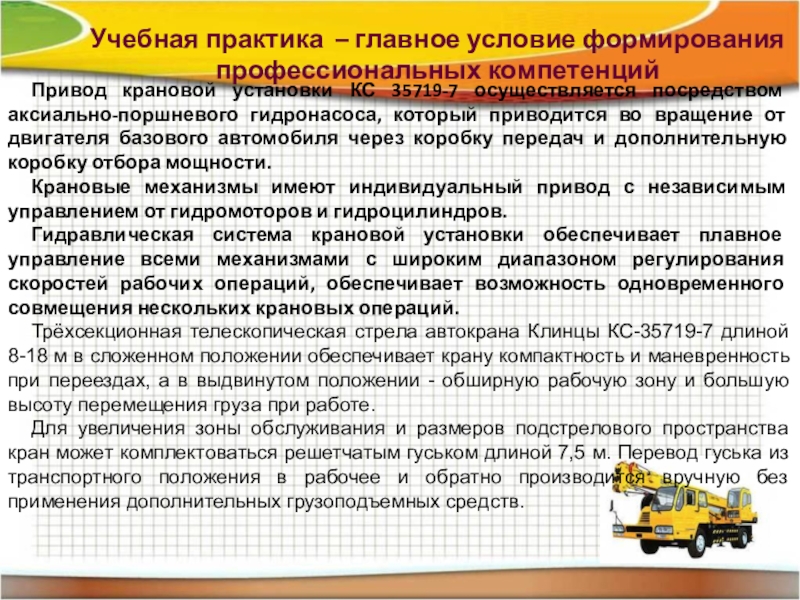

Слайд 5Учебная практика – главное условие формирования профессиональных компетенций

Привод крановой установки КС

35719-7 осуществляется посредством аксиально-поршневого гидронасоса, который приводится во вращение от двигателя базового автомобиля через коробку передач и дополнительную коробку отбора мощности.
Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров.
Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операций, обеспечивает возможность одновременного совмещения нескольких крановых операций.
Трёхсекционная телескопическая стрела автокрана Клинцы КС-35719-7 длиной 8-18 м в сложенном положении обеспечивает крану компактность и маневренность при переездах, а в выдвинутом положении - обширную рабочую зону и большую высоту перемещения груза при работе.
Для увеличения зоны обслуживания и размеров подстрелового пространства кран может комплектоваться решетчатым гуськом длиной 7,5 м. Перевод гуська из транспортного положения в рабочее и обратно производится вручную без применения дополнительных грузоподъемных средств.

Учебная практика – главное условие формирования профессиональных компетенций	Привод крановой установки КС 35719-7 осуществляется посредством аксиально-поршневого гидронасоса, который

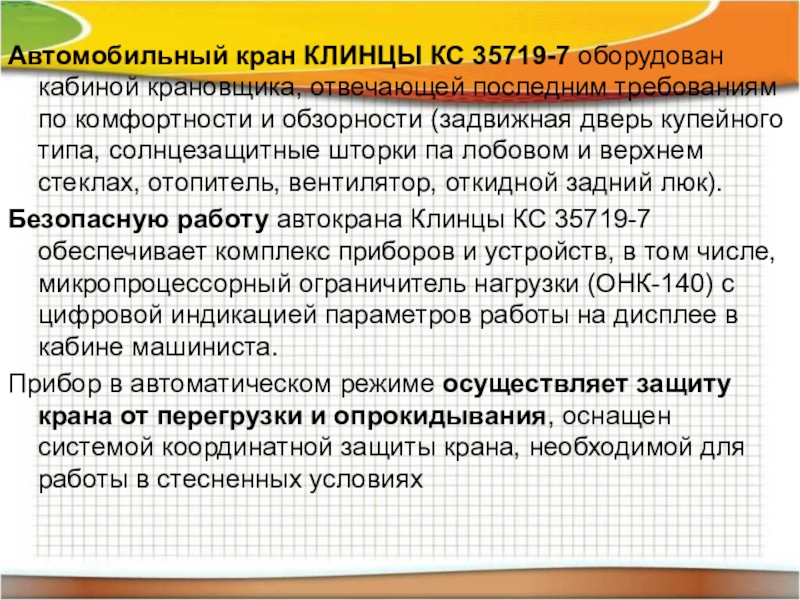

Слайд 6Автомобильный кран КЛИНЦЫ КС 35719-7 оборудован кабиной крановщика, отвечающей последним требованиям

по комфортности и обзорности (задвижная дверь купейного типа, солнцезащитные шторки па лобовом и верхнем стеклах, отопитель, вентилятор, откидной задний люк).
Безопасную работу автокрана Клинцы КС 35719-7 обеспечивает комплекс приборов и устройств, в том числе, микропроцессорный ограничитель нагрузки (ОНК-140) с цифровой индикацией параметров работы на дисплее в кабине машиниста.
Прибор в автоматическом режиме осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты крана, необходимой для работы в стесненных условиях

Автомобильный кран КЛИНЦЫ КС 35719-7 оборудован кабиной крановщика, отвечающей последним требованиям по комфортности и обзорности (задвижная дверь

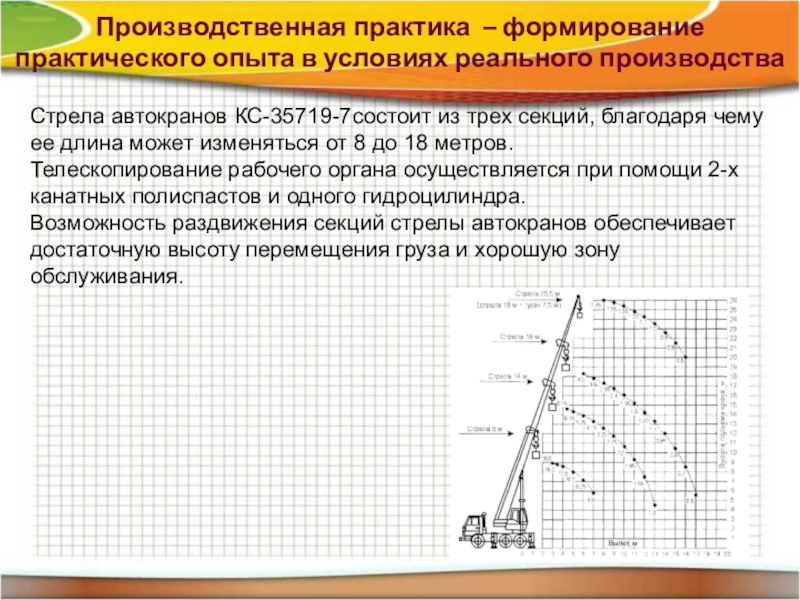

Слайд 7Стрела автокранов КС-35719-7состоит из трех секций, благодаря чему ее длина может

изменяться от 8 до 18 метров.
Телескопирование рабочего органа осуществляется при помощи 2-х канатных полиспастов и одного гидроцилиндра.
Возможность раздвижения секций стрелы автокранов обеспечивает достаточную высоту перемещения груза и хорошую зону обслуживания.

Производственная практика – формирование практического опыта в условиях реального производства

Стрела автокранов КС-35719-7состоит из трех секций, благодаря чему ее длина может изменяться от 8 до 18 метров.

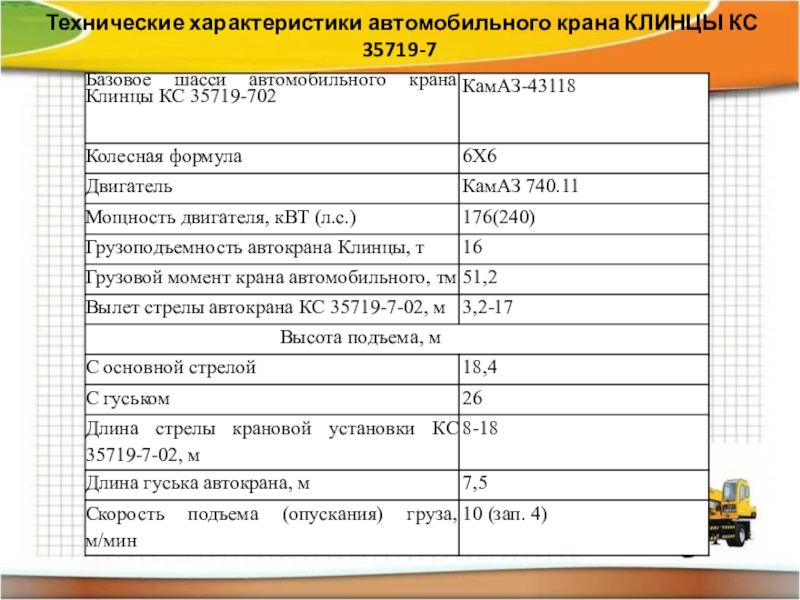

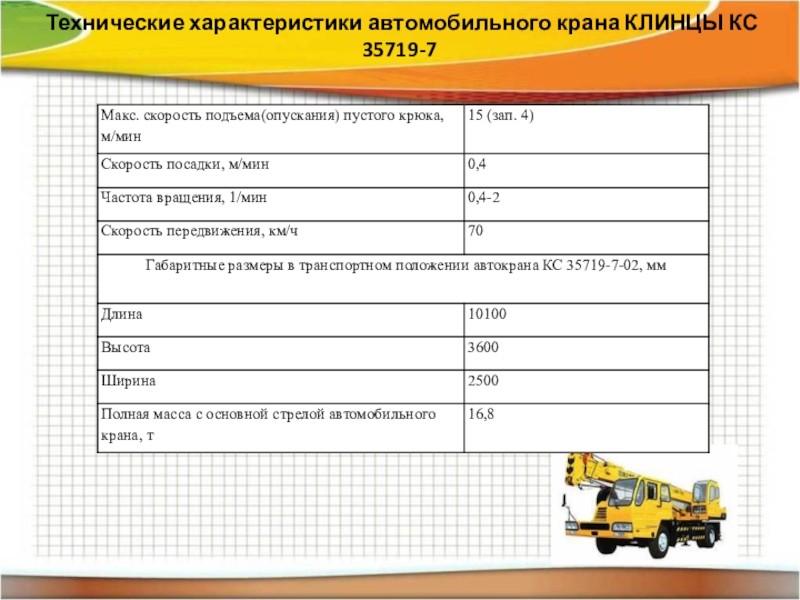

Слайд 8Технические характеристики автомобильного крана КЛИНЦЫ КС 35719-7

Технические характеристики автомобильного крана КЛИНЦЫ КС 35719-7

Слайд 9Технические характеристики автомобильного крана КЛИНЦЫ КС 35719-7

Технические характеристики автомобильного крана КЛИНЦЫ КС 35719-7

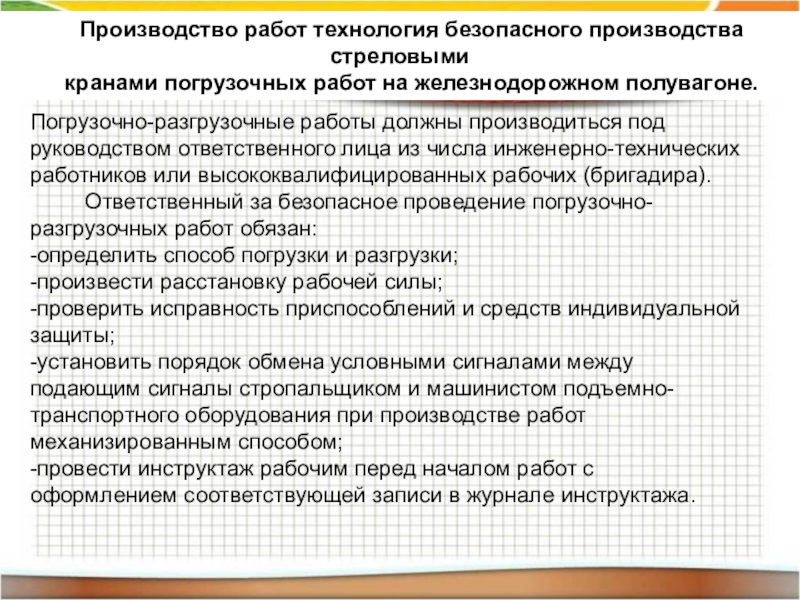

Слайд 10



Производство работ технология безопасного производства стреловыми
кранами погрузочных работ на железнодорожном полувагоне.
Погрузочно-разгрузочные

работы должны производиться под руководством ответственного лица из числа инженерно-технических работников или высококвалифицированных рабочих (бригадира).  Ответственный за безопасное проведение погрузочно-разгрузочных работ обязан:  -определить способ погрузки и разгрузки;  -произвести расстановку рабочей силы;  -проверить исправность приспособлений и средств индивидуальной защиты;  -установить порядок обмена условными сигналами между подающим сигналы стропальщиком и машинистом подъемно-транспортного оборудования при производстве работ механизированным способом;  -провести инструктаж рабочим перед началом работ с оформлением соответствующей записи в журнале инструктажа.
Производство работ технология безопасного производства стреловымикранами погрузочных работ на железнодорожном полувагоне.Погрузочно-разгрузочные работы должны производиться под руководством

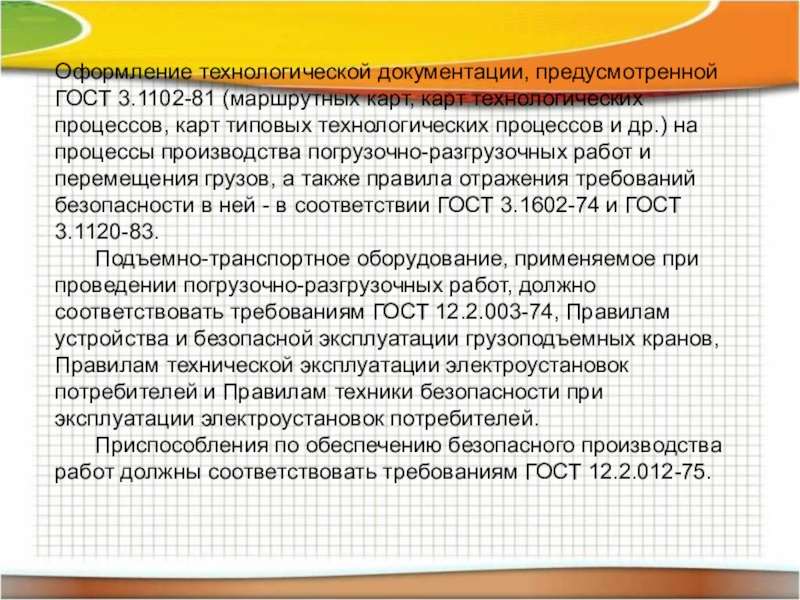

Слайд 11Оформление технологической документации, предусмотренной ГОСТ 3.1102-81 (маршрутных карт, карт технологических процессов,

карт типовых технологических процессов и др.) на процессы производства погрузочно-разгрузочных работ и перемещения грузов, а также правила отражения требований безопасности в ней - в соответствии ГОСТ 3.1602-74 и ГОСТ 3.1120-83.
Подъемно-транспортное оборудование, применяемое при проведении погрузочно-разгрузочных работ, должно соответствовать требованиям ГОСТ 12.2.003-74, Правилам устройства и безопасной эксплуатации грузоподъемных кранов, Правилам технической эксплуатации электроустановок потребителей и Правилам техники безопасности при эксплуатации электроустановок потребителей.
Приспособления по обеспечению безопасного производства работ должны соответствовать требованиям ГОСТ 12.2.012-75.
Оформление технологической документации, предусмотренной ГОСТ 3.1102-81 (маршрутных карт, карт технологических процессов, карт типовых технологических процессов и др.)

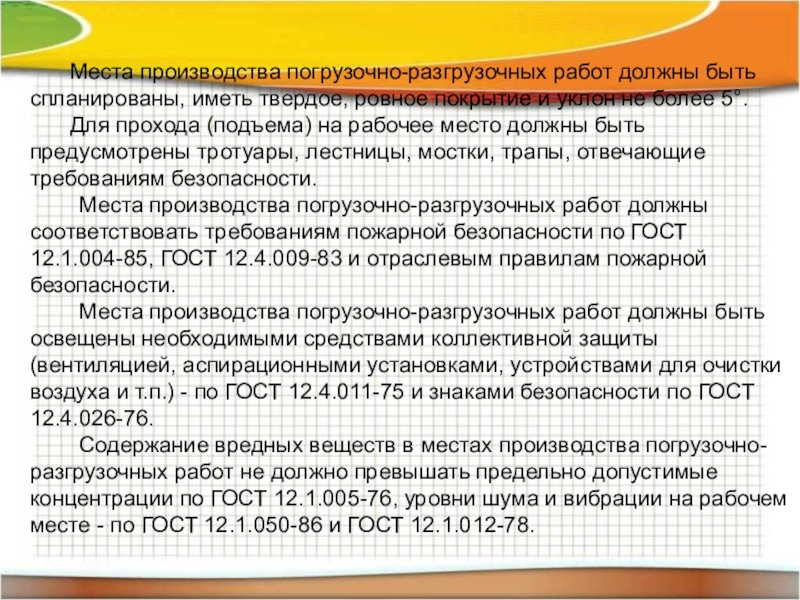

Слайд 12 Места производства погрузочно-разгрузочных работ должны быть спланированы, иметь твердое, ровное покрытие

и уклон не более 5°.  Для прохода (подъема) на рабочее место должны быть предусмотрены тротуары, лестницы, мостки, трапы, отвечающие требованиям безопасности.
Места производства погрузочно-разгрузочных работ должны соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004-85, ГОСТ 12.4.009-83 и отраслевым правилам пожарной безопасности.  Места производства погрузочно-разгрузочных работ должны быть освещены необходимыми средствами коллективной защиты(вентиляцией, аспирационными установками, устройствами для очистки воздуха и т.п.) - по ГОСТ 12.4.011-75 и знаками безопасности по ГОСТ 12.4.026-76.  Содержание вредных веществ в местах производства погрузочно-разгрузочных работ не должно превышать предельно допустимые концентрации по ГОСТ 12.1.005-76, уровни шума и вибрации на рабочем месте - по ГОСТ 12.1.050-86 и ГОСТ 12.1.012-78.
Места производства погрузочно-разгрузочных работ должны быть спланированы, иметь твердое, ровное покрытие и уклон не более 5°.  	Для

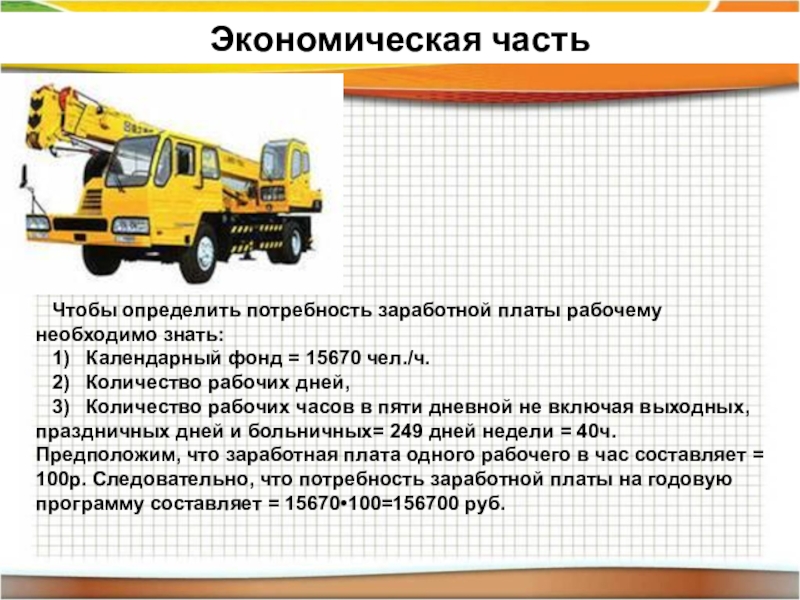

Слайд 13Экономическая часть
Чтобы определить потребность заработной платы рабочему необходимо знать:
1)

Календарный фонд = 15670 чел./ч.
2) Количество рабочих дней,
3) Количество рабочих часов в пяти дневной не включая выходных, праздничных дней и больничных= 249 дней недели = 40ч. Предположим, что заработная плата одного рабочего в час составляет = 100р. Следовательно, что потребность заработной платы на годовую программу составляет = 15670•100=156700 руб.
Экономическая часть Чтобы определить потребность заработной платы рабочему необходимо знать:1)  Календарный фонд = 15670 чел./ч.2)

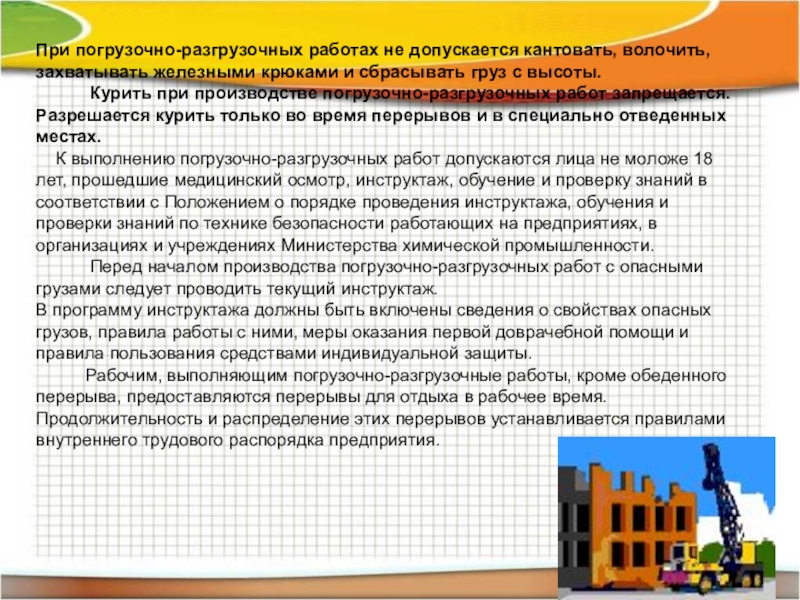

Слайд 14При погрузочно-разгрузочных работах не допускается кантовать, волочить, захватывать железными крюками и

сбрасывать груз с высоты.  Курить при производстве погрузочно-разгрузочных работ запрещается.  Разрешается курить только во время перерывов и в специально отведенных местах.
К выполнению погрузочно-разгрузочных работ допускаются лица не моложе 18 лет, прошедшие медицинский осмотр, инструктаж, обучение и проверку знаний в соответствии с Положением о порядке проведения инструктажа, обучения и проверки знаний по технике безопасности работающих на предприятиях, в организациях и учреждениях Министерства химической промышленности.  Перед началом производства погрузочно-разгрузочных работ с опасными грузами следует проводить текущий инструктаж.  В программу инструктажа должны быть включены сведения о свойствах опасных грузов, правила работы с ними, меры оказания первой доврачебной помощи и правила пользования средствами индивидуальной защиты.  Рабочим, выполняющим погрузочно-разгрузочные работы, кроме обеденного перерыва, предоставляются перерывы для отдыха в рабочее время. Продолжительность и распределение этих перерывов устанавливается правилами внутреннего трудового распорядка предприятия.
При погрузочно-разгрузочных работах не допускается кантовать, волочить, захватывать железными крюками и сбрасывать груз с высоты.

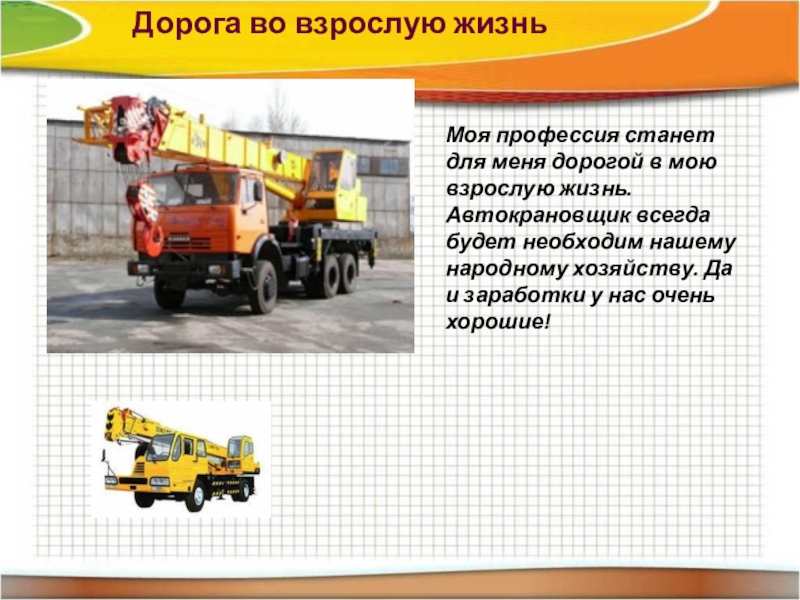

Слайд 15Моя профессия станет для меня дорогой в мою взрослую жизнь. Автокрановщик

всегда будет необходим нашему народному хозяйству. Да и заработки у нас очень хорошие!

Дорога во взрослую жизнь

Моя профессия станет для меня дорогой в мою взрослую жизнь. Автокрановщик всегда будет необходим нашему народному хозяйству.
