Слайд 1Стрелковое оружие и ручные противотанковые гранатометы
«Назначение, устройство и боевые свойства

стрелкового оружия и гранатометов.»

Материал подготовил учитель ОВС
ГБОУ Школы № 1905 г. Москвы
Панин Геннадий Геннадьевич.

Стрелковое оружие и ручные противотанковые гранатометы  «Назначение, устройство и боевые свойства стрелкового оружия и гранатометов.»Материал подготовил

Слайд 4ПРИНАДЛЕЖНОСТЬ
1. ВЫКОЛОТКА 2. ПРОТИРКА 3. ЕРШИК 4. ОТВЕРТКА

5. ПЕНАЛ

1

2

3

4

5

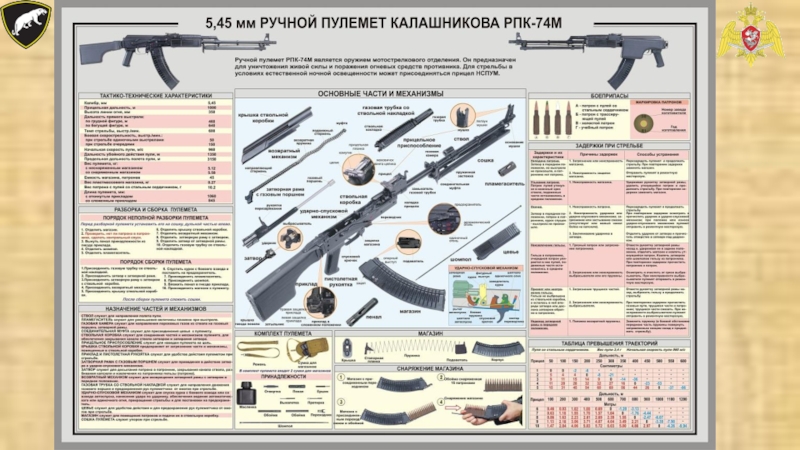

5,45-мм РУЧНОЙ ПУЛЕМЕТ КАЛАШНИКОВА ОБРАЗЦА 1974 ГОДА-РПК-74

Технические характеристики:
Прицельная дальность, м 1000
Дальность прямого выстрела, м:
по грудной фигуре 460
по бегущей фигуре 645
Начальная скорость пули, м/с 960
Темп стрельбы, выстрелов в мин 600
Боевая скорострельность, выстрелов в мин:
при стрельбе очередями до150
при стрельбе одиночными выстрелами до 50
Масса пулемета без патронов, г 5460
Емкость магазина, патронов 45

5,45-мм ручной пулемет Калашникова является оружием мотострелкового отделения. Он предназначен для уничтожения живой силы и поражения огневых средств противника.

Для стрельбы ночью к пулемету РПК-74Н присоединяется ночной стрелковый прицел универсальный (НСПУ).

5,45-мм РУЧНОЙ ПУЛЕМЕТ КАЛАШНИКОВА ОБРАЗЦА 1974 ГОДА-РПК-74Н с НСПУ

5,45-мм РУЧНОЙ ПУЛЕМЕТ КАЛАШНИКОВА РПК-74

Состав РПК-74:
1. Ствол со ствольной коробкой, ударно-спусковым механизмом, прицельным приспособлением, прикладом и пистолетной рукояткой
2. Крышка ствольной коробки
3. Затворная рама с газовым поршнем
4. Затвор
5. Возвратный механизм
6. Газовая трубка со ствольной накладкой
7. Цевье
8. Магазин
9. Шомпол
10. Пламегаситель
11. Сошка
12. Пенал с принадлежностью
13. Ремень

ПРИНАДЛЕЖНОСТЬ1. ВЫКОЛОТКА  2. ПРОТИРКА  3. ЕРШИК  4. ОТВЕРТКА  5. ПЕНАЛ123455,45-мм РУЧНОЙ ПУЛЕМЕТ КАЛАШНИКОВА

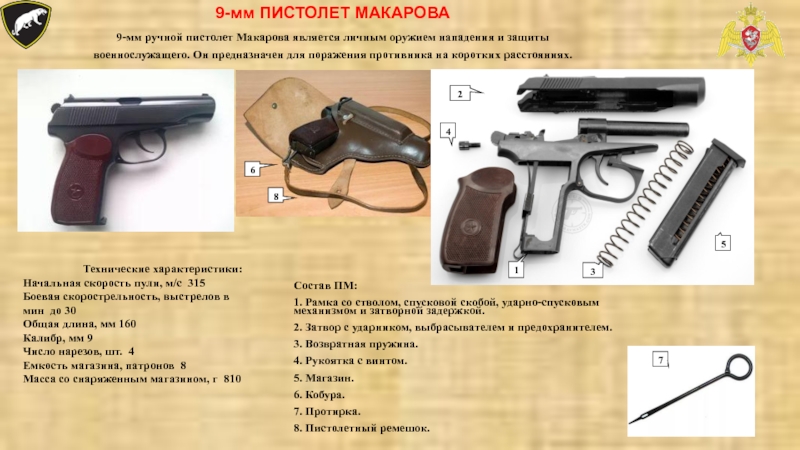

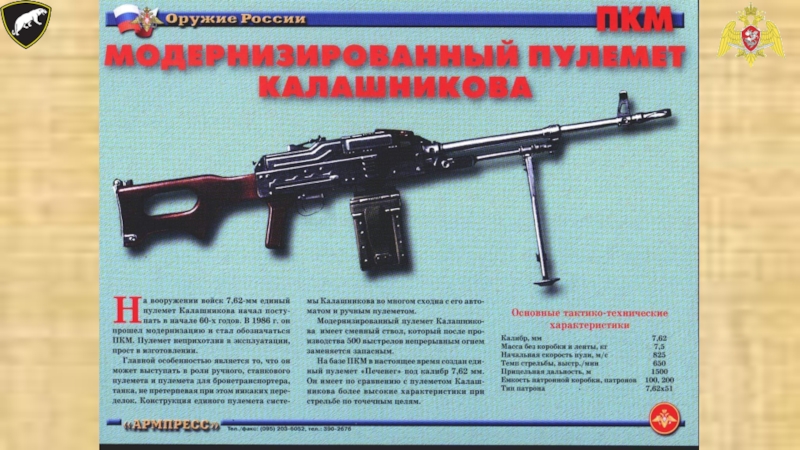

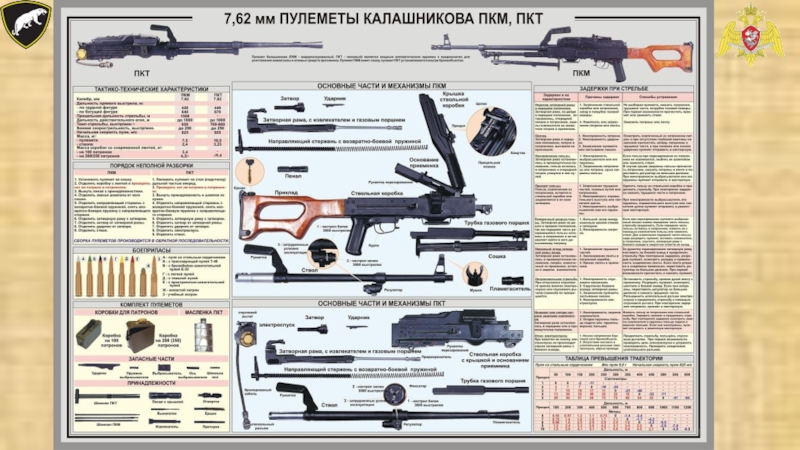

Слайд 8Состав ПМ:
1. Рамка со стволом, спусковой скобой, ударно-спусковым механизмом и затворной

задержкой.
2. Затвор с ударником, выбрасывателем и предохранителем.
3. Возвратная пружина.
4. Рукоятка с винтом.
5. Магазин.
6. Кобура.
7. Протирка.
8. Пистолетный ремешок.

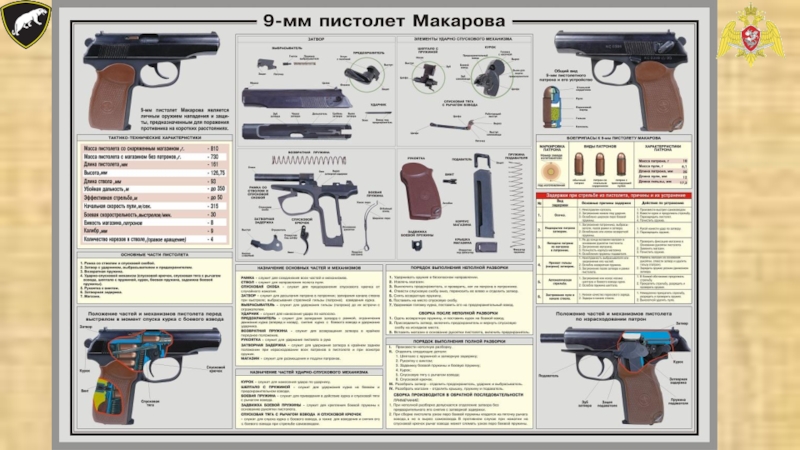

9-мм ПИСТОЛЕТ МАКАРОВА
9-мм ручной пистолет Макарова является личным оружием нападения и защиты военнослужащего. Он предназначен для поражения противника на коротких расстояниях.

Технические характеристики:
Начальная скорость пули, м/с 315
Боевая скорострельность, выстрелов в мин до 30
Общая длина, мм 160
Калибр, мм 9
Число нарезов, шт. 4
Емкость магазина, патронов 8
Масса со снаряженным магазином, г 810


2

3

5

4

8

7

6

1

Состав ПМ:1. Рамка со стволом, спусковой скобой, ударно-спусковым механизмом и затворной задержкой.2. Затвор с ударником, выбрасывателем и

Слайд 9

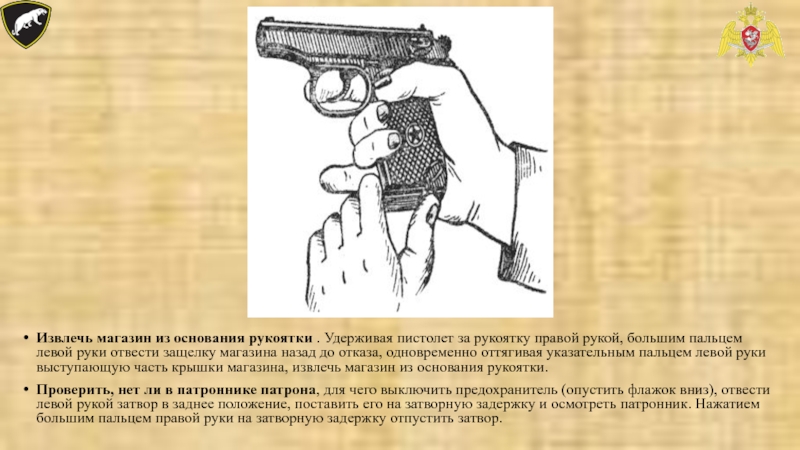

Извлечь магазин из основания рукоятки . Удерживая пистолет за рукоятку правой

рукой, большим пальцем левой руки отвести защелку магазина назад до отказа, одновременно оттягивая указательным пальцем левой руки выступающую часть крышки магазина, извлечь магазин из основания рукоятки.
Проверить, нет ли в патроннике патрона, для чего выключить предохранитель (опустить флажок вниз), отвести левой рукой затвор в заднее положение, поставить его на затворную задержку и осмотреть патронник. Нажатием большим пальцем правой руки на затворную задержку отпустить затвор.
Извлечь магазин из основания рукоятки . Удерживая пистолет за рукоятку правой рукой, большим пальцем левой руки отвести

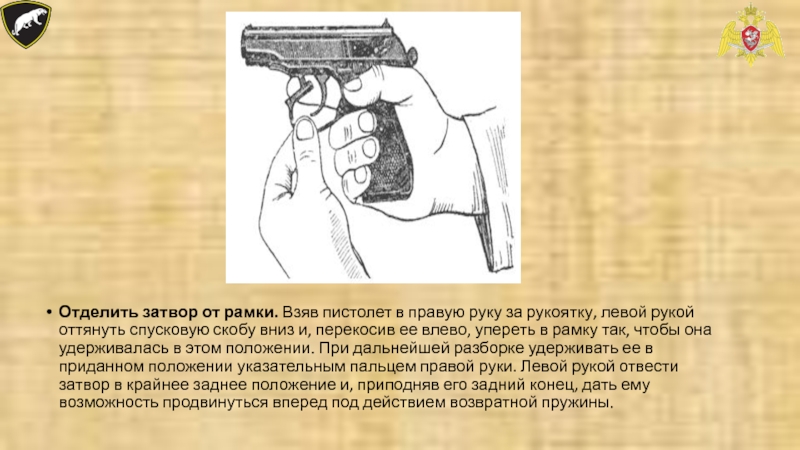

Слайд 10Отделить затвор от рамки. Взяв пистолет в правую руку за рукоятку,

левой рукой оттянуть спусковую скобу вниз и, перекосив ее влево, упереть в рамку так, чтобы она удерживалась в этом положении. При дальнейшей разборке удерживать ее в приданном положении указательным пальцем правой руки. Левой рукой отвести затвор в крайнее заднее положение и, приподняв его задний конец, дать ему возможность продвинуться вперед под действием возвратной пружины.
Отделить затвор от рамки. Взяв пистолет в правую руку за рукоятку, левой рукой оттянуть спусковую скобу вниз

Слайд 11Отделить затвор от рамки (рис. 5) и поставить спусковую скобу на

свое место.
Снять со ствола возвратную пружину. Удерживая рамку правой рукой за рукоятку и вращая возвратную пружину на себя левой рукой, снять ее со ствола.
Сборку пистолета после неполной разборки производить в обратном порядке.
Отделить затвор от рамки (рис. 5) и поставить спусковую скобу на свое место.Снять со ствола возвратную пружину.

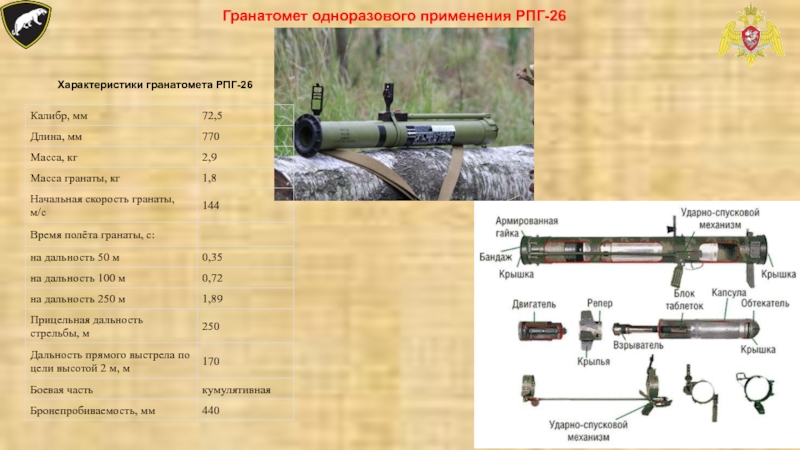

Слайд 14Гранатомет одноразового применения РПГ-26
Характеристики гранатомета РПГ-26

Гранатомет одноразового применения РПГ-26Характеристики гранатомета РПГ-26

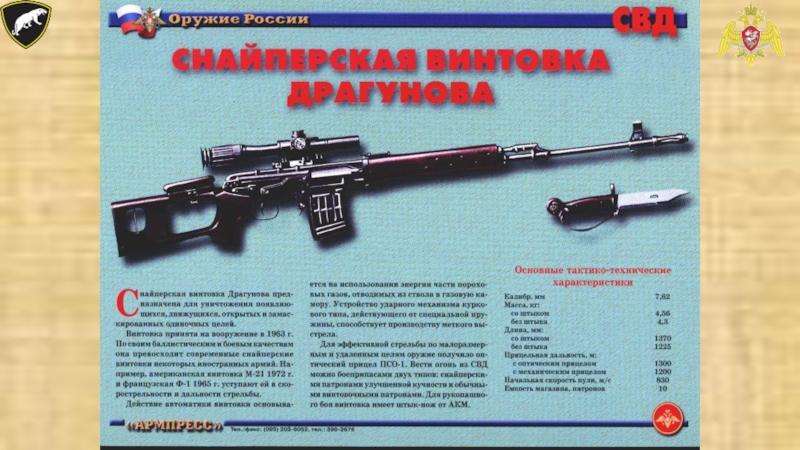

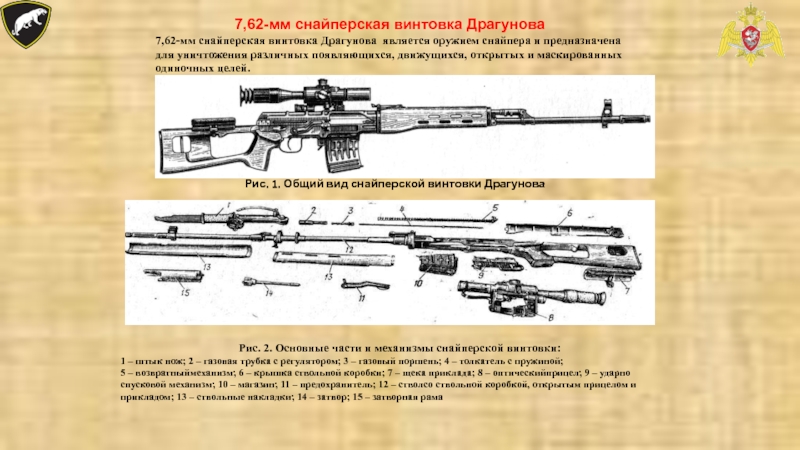

Слайд 187,62-мм снайперская винтовка Драгунова
7,62-мм снайперская винтовка Драгунова является оружием снайпера

и предназначена для уничтожения различных появляющихся, движущихся, открытых и маскированных одиночных целей.




Рис. 1. Общий вид снайперской винтовки Драгунова


Рис. 2. Основные части и механизмы снайперской винтовки:
1 – штык нож; 2 – газовая трубка с регулятором; 3 – газовый поршень; 4 – толкатель с пружиной;
5 – возвратныймеханизм; 6 – крышка ствольной коробки; 7 – щека приклада; 8 – оптическийприцел; 9 – ударно спусковой механизм; 10 – магазин; 11 – предохранитель; 12 – стволсо ствольной коробкой, открытым прицелом и прикладом; 13 – ствольные накладки; 14 – затвор; 15 – затворная рама

7,62-мм снайперская винтовка Драгунова 7,62-мм снайперская винтовка Драгунова является оружием снайпера и предназначена для уничтожения различных появляющихся,

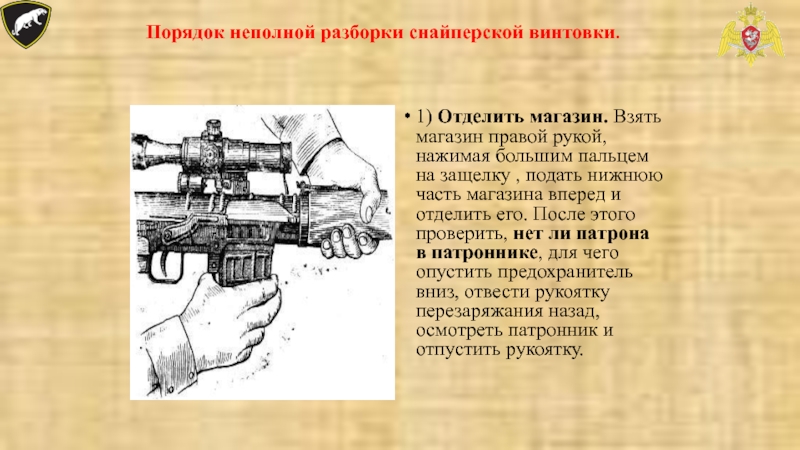

Слайд 19Порядок неполной разборки снайперской винтовки.
1) Отделить магазин. Взять магазин правой

рукой, нажимая большим пальцем на защелку , подать нижнюю часть магазина вперед и отделить его. После этого проверить, нет ли патрона в патроннике, для чего опустить предохранитель вниз, отвести рукоятку перезаряжания назад, осмотреть патронник и отпустить рукоятку.
Порядок неполной разборки снайперской винтовки. 1) Отделить магазин. Взять магазин правой рукой, нажимая большим пальцем на защелку

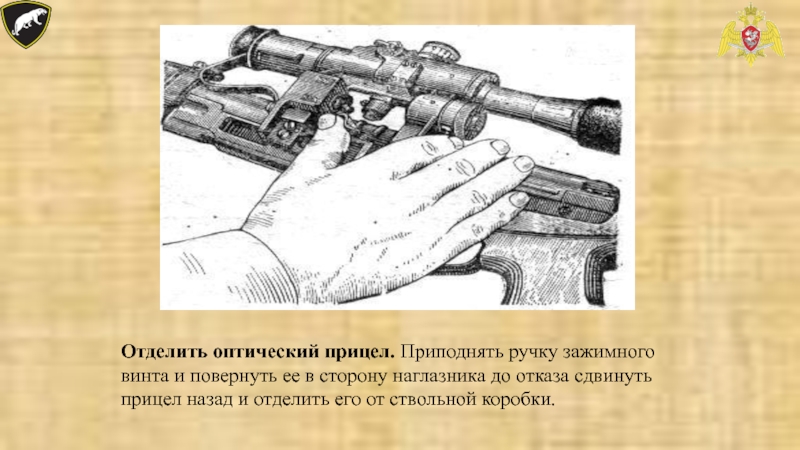

Слайд 20Отделить оптический прицел. Приподнять ручку зажимного винта и повернуть ее в

сторону наглазника до отказа сдвинуть прицел назад и отделить его от ствольной коробки.
Отделить оптический прицел. Приподнять ручку зажимного винта и повернуть ее в сторону наглазника до отказа сдвинуть прицел

Слайд 21Отделить щеку приклада. Повернуть застежку замка щеки вниз снять петлю с

зацепа обоймы и отделить щеку.
Отделить щеку приклада. Повернуть застежку замка щеки вниз снять петлю с зацепа обоймы и отделить щеку.

Слайд 22Отделить крышку ствольной коробки с возвратным механизмом. Повернуть замыкатель крышки ствольной

коробки назад до постановки его на фиксатор; поднять вверх заднюю часть крышки ствольной коробки и отделить крышку с возвратным механизмом.
Отделить крышку ствольной коробки с возвратным механизмом. Повернуть замыкатель крышки ствольной коробки назад до постановки его на

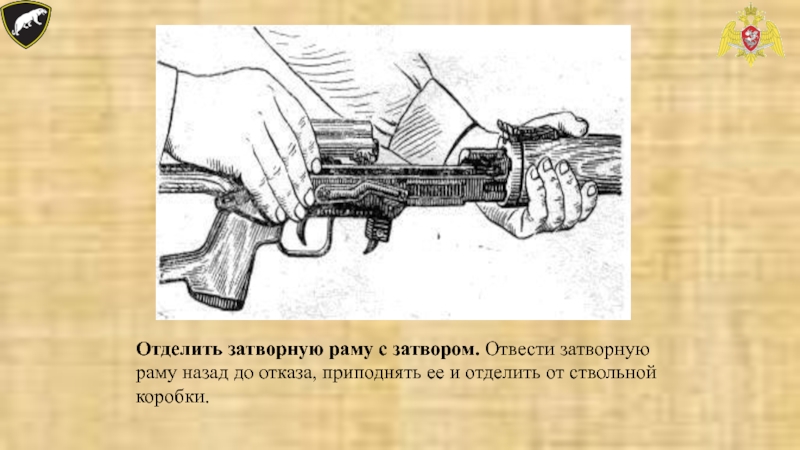

Слайд 23Отделить затворную раму с затвором. Отвести затворную раму назад до отказа,

приподнять ее и отделить от ствольной коробки.
Отделить затворную раму с затвором. Отвести затворную раму назад до отказа, приподнять ее и отделить от ствольной

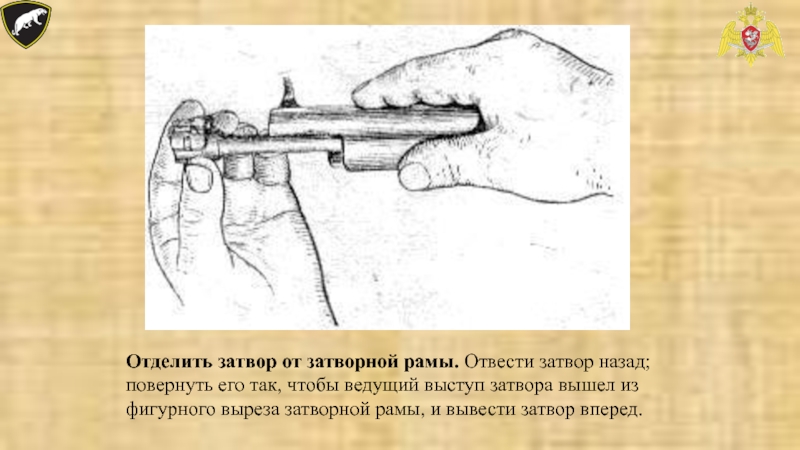

Слайд 24Отделить затвор от затворной рамы. Отвести затвор назад; повернуть его так,

чтобы ведущий выступ затвора вышел из фигурного выреза затворной рамы, и вывести затвор вперед.
Отделить затвор от затворной рамы. Отвести затвор назад; повернуть его так, чтобы ведущий выступ затвора вышел из

Слайд 25Отделить ударно-спусковой механизм. Повернуть предохранитель вверх до вертикального положения (рис. а),

сдвинуть его вправо и отделить от ствольной коробки; взявшись за спусковую скобу (рис. б), движением вниз отделить ударно-спусковой механизм от ствольной коробки.
Отделить ударно-спусковой механизм. Повернуть предохранитель вверх до вертикального положения (рис. а), сдвинуть его вправо и отделить от

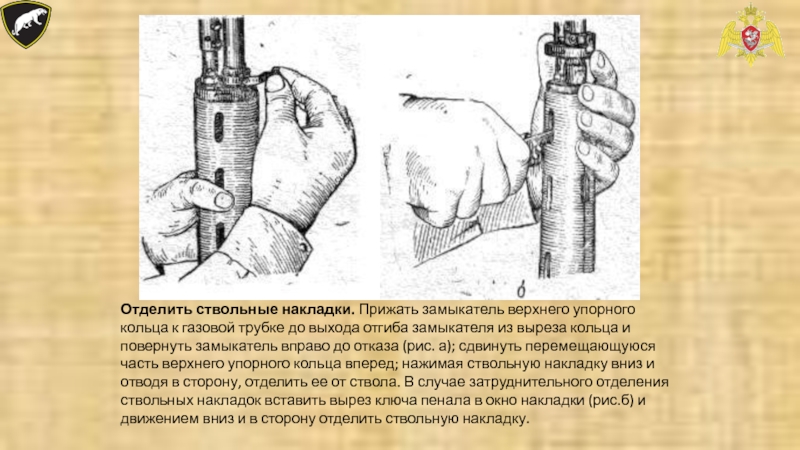

Слайд 26Отделить ствольные накладки. Прижать замыкатель верхнего упорного кольца к газовой трубке

до выхода отгиба замыкателя из выреза кольца и повернуть замыкатель вправо до отказа (рис. а); сдвинуть перемещающуюся часть верхнего упорного кольца вперед; нажимая ствольную накладку вниз и отводя в сторону, отделить ее от ствола. В случае затруднительного отделения ствольных накладок вставить вырез ключа пенала в окно накладки (рис.б) и движением вниз и в сторону отделить ствольную накладку.
Отделить ствольные накладки. Прижать замыкатель верхнего упорного кольца к газовой трубке до выхода отгиба замыкателя из выреза

Слайд 27Отделить газовый поршень и толкатель с пружиной. Отвести толкатель назад, вывести

его передний конец из гнезда поршня и отделить от газовой трубки поршень (рис а); ввести передний конец толкателя в газовую трубку; поджать пружину толкателя до выхода ее из канала прицельной колодки (рис.б) и отделить толкатель с пружиной, а затем отделить пружину от толкателя.
Отделить газовый поршень и толкатель с пружиной. Отвести толкатель назад, вывести его передний конец из гнезда поршня

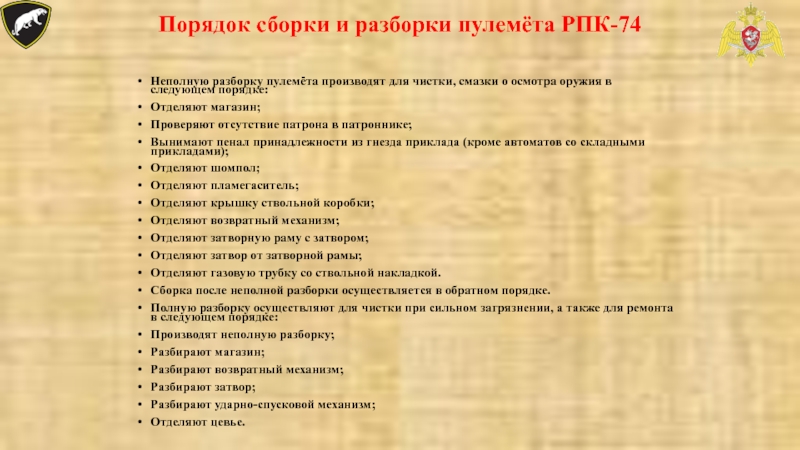

Слайд 28Порядок сборки и разборки пулемёта РПК-74
Неполную разборку пулемёта производят для чистки,

смазки о осмотра оружия в следующем порядке:
Отделяют магазин;
Проверяют отсутствие патрона в патроннике;
Вынимают пенал принадлежности из гнезда приклада (кроме автоматов со складными прикладами);
Отделяют шомпол;
Отделяют пламегаситель;
Отделяют крышку ствольной коробки;
Отделяют возвратный механизм;
Отделяют затворную раму с затвором;
Отделяют затвор от затворной рамы;
Отделяют газовую трубку со ствольной накладкой.
Сборка после неполной разборки осуществляется в обратном порядке.
Полную разборку осуществляют для чистки при сильном загрязнении, а также для ремонта в следующем порядке:
Производят неполную разборку;
Разбирают магазин;
Разбирают возвратный механизм;
Разбирают затвор;
Разбирают ударно-спусковой механизм;
Отделяют цевье.
Порядок сборки и разборки пулемёта РПК-74 Неполную разборку пулемёта производят для чистки, смазки о осмотра оружия в

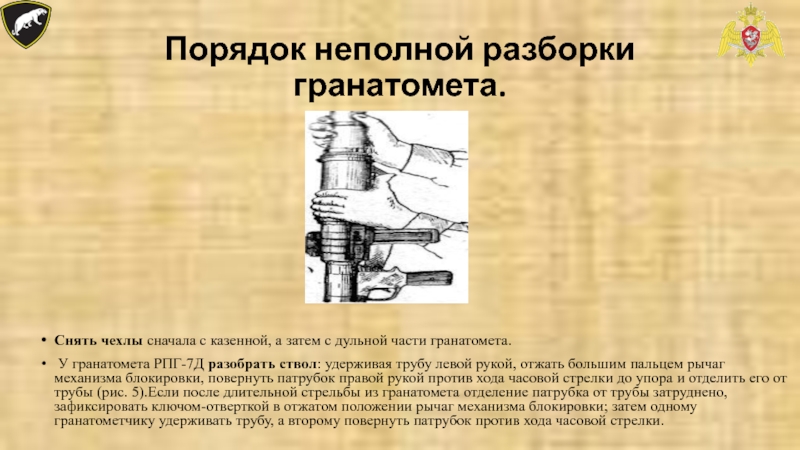

Слайд 29Порядок неполной разборки гранатомета.
Снять чехлы сначала с казенной, а затем

с дульной части гранатомета.
 У гранатомета РПГ-7Д разобрать ствол: удерживая трубу левой рукой, отжать большим пальцем рычаг механизма блокировки, повернуть патрубок правой рукой против хода часовой стрелки до упора и отделить его от трубы (рис. 5).Если после длительной стрельбы из гранатомета отделение патрубка от трубы затруднено, зафиксировать ключом-отверткой в отжатом положении рычаг механизма блокировки; затем одному гранатометчику удерживать трубу, а второму повернуть патрубок против хода часовой стрелки.
Порядок неполной разборки гранатомета. Снять чехлы сначала с казенной, а затем с дульной части гранатомета. У гранатомета РПГ-7Д

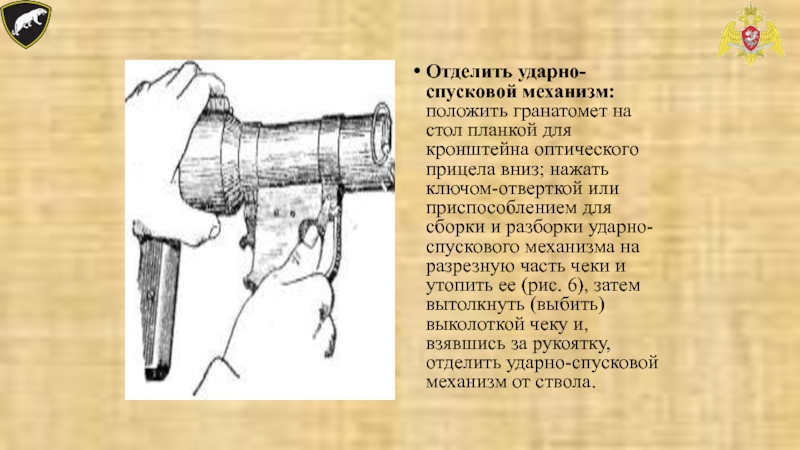

Слайд 30Отделить ударно-спусковой механизм: положить гранатомет на стол планкой для кронштейна оптического

прицела вниз; нажать ключом-отверткой или приспособлением для сборки и разборки ударно-спускового механизма на разрезную часть чеки и утопить ее (рис. 6), затем вытолкнуть (выбить) выколоткой чеку и, взявшись за рукоятку, отделить ударно-спусковой механизм от ствола.
Отделить ударно-спусковой механизм: положить гранатомет на стол планкой для кронштейна оптического прицела вниз; нажать ключом-отверткой или приспособлением

Слайд 31Отделить ударно-спусковой механизм: положить гранатомет на стол планкой для кронштейна оптического

прицела вниз; нажать ключом-отверткой или приспособлением для сборки и разборки ударно-спускового механизма на разрезную часть чеки и утопить ее (рис. 6), затем вытолкнуть (выбить) выколоткой чеку и, взявшись за рукоятку, отделить ударно-спусковой механизм от ствола.
Отделить ударно-спусковой механизм: положить гранатомет на стол планкой для кронштейна оптического прицела вниз; нажать ключом-отверткой или приспособлением

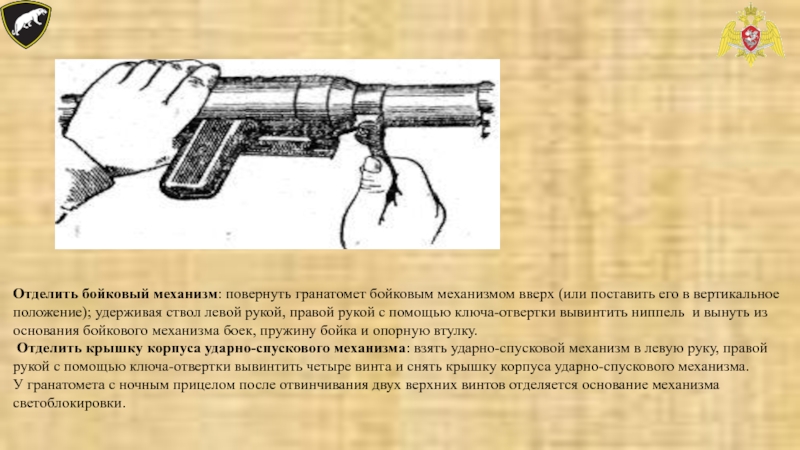

Слайд 32Отделить бойковый механизм: повернуть гранатомет бойковым механизмом вверх (или поставить его

в вертикальное положение); удерживая ствол левой рукой, правой рукой с помощью ключа-отвертки вывинтить ниппель и вынуть из основания бойкового механизма боек, пружину бойка и опорную втулку.
Отделить крышку корпуса ударно-спускового механизма: взять ударно-спусковой механизм в левую руку, правой рукой с помощью ключа-отвертки вывинтить четыре винта и снять крышку корпуса ударно-спускового механизма.
У гранатомета с ночным прицелом после отвинчивания двух верхних винтов отделяется основание механизма светоблокировки.
Отделить бойковый механизм: повернуть гранатомет бойковым механизмом вверх (или поставить его в вертикальное положение); удерживая ствол левой

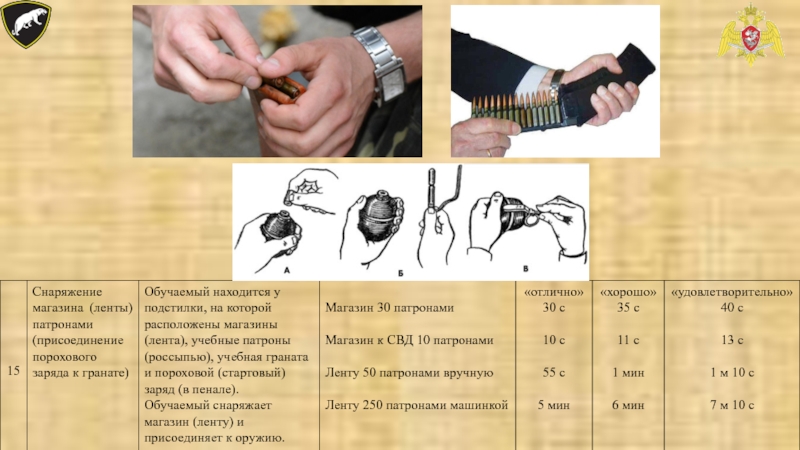

Слайд 33Выполнение нормативов по огневой подготовке № 12,13, 15.

Выполнение нормативов по огневой подготовке № 12,13, 15.

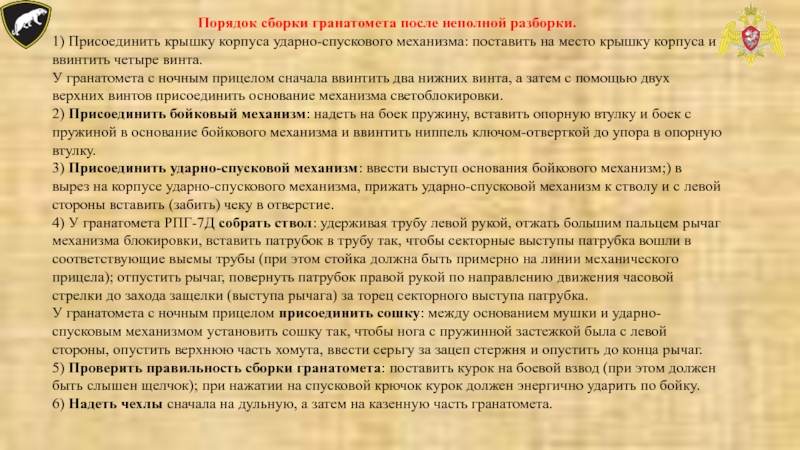

Слайд 34Порядок сборки гранатомета после неполной разборки.
1) Присоединить крышку корпуса ударно-спускового механизма:

поставить на место крышку корпуса и ввинтить четыре винта.
У гранатомета с ночным прицелом сначала ввинтить два нижних винта, а затем с помощью двух верхних винтов присоединить основание механизма светоблокировки.
2) Присоединить бойковый механизм: надеть на боек пружину, вставить опорную втулку и боек с пружиной в основание бойкового механизма и ввинтить ниппель ключом-отверткой до упора в опорную втулку.
3) Присоединить ударно-спусковой механизм: ввести выступ основания бойкового механизм;) в вырез на корпусе ударно-спускового механизма, прижать ударно-спусковой механизм к стволу и с левой стороны вставить (забить) чеку в отверстие.
4) У гранатомета РПГ-7Д собрать ствол: удерживая трубу левой рукой, отжать большим пальцем рычаг механизма блокировки, вставить патрубок в трубу так, чтобы секторные выступы патрубка вошли в соответствующие выемы трубы (при этом стойка должна быть примерно на линии механического прицела); отпустить рычаг, повернуть патрубок правой рукой по направлению движения часовой стрелки до захода защелки (выступа рычага) за торец секторного выступа патрубка.
У гранатомета с ночным прицелом присоединить сошку: между основанием мушки и ударно-спусковым механизмом установить сошку так, чтобы нога с пружинной застежкой была с левой стороны, опустить верхнюю часть хомута, ввести серьгу за зацеп стержня и опустить до конца рычаг.
5) Проверить правильность сборки гранатомета: поставить курок на боевой взвод (при этом должен быть слышен щелчок); при нажатии на спусковой крючок курок должен энергично ударить по бойку.
6) Надеть чехлы сначала на дульную, а затем на казенную часть гранатомета.
Порядок сборки гранатомета после неполной разборки.1) Присоединить крышку корпуса ударно-спускового механизма: поставить на место крышку корпуса и

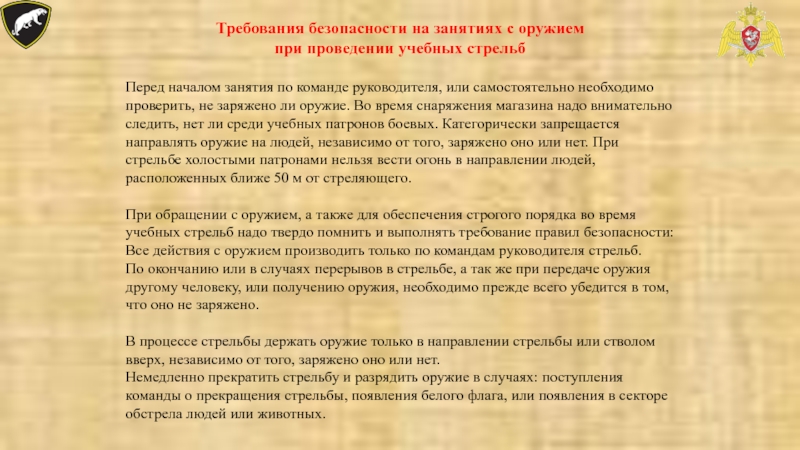

Слайд 35Требования безопасности на занятиях с оружием
при проведении учебных стрельб

Перед началом

занятия по команде руководителя, или самостоятельно необходимо проверить, не заряжено ли оружие. Во время снаряжения магазина надо внимательно следить, нет ли среди учебных патронов боевых. Категорически запрещается направлять оружие на людей, независимо от того, заряжено оно или нет. При стрельбе холостыми патронами нельзя вести огонь в направлении людей, расположенных ближе 50 м от стреляющего.

При обращении с оружием, а также для обеспечения строгого порядка во время учебных стрельб надо твердо помнить и выполнять требование правил безопасности:
Все действия с оружием производить только по командам руководителя стрельб.
По окончанию или в случаях перерывов в стрельбе, а так же при передаче оружия другому человеку, или получению оружия, необходимо прежде всего убедится в том, что оно не заряжено.

В процессе стрельбы держать оружие только в направлении стрельбы или стволом вверх, независимо от того, заряжено оно или нет.
Немедленно прекратить стрельбу и разрядить оружие в случаях: поступления команды о прекращения стрельбы, появления белого флага, или появления в секторе обстрела людей или животных.
Требования безопасности на занятиях с оружием при проведении учебных стрельбПеред началом занятия по команде руководителя, или самостоятельно

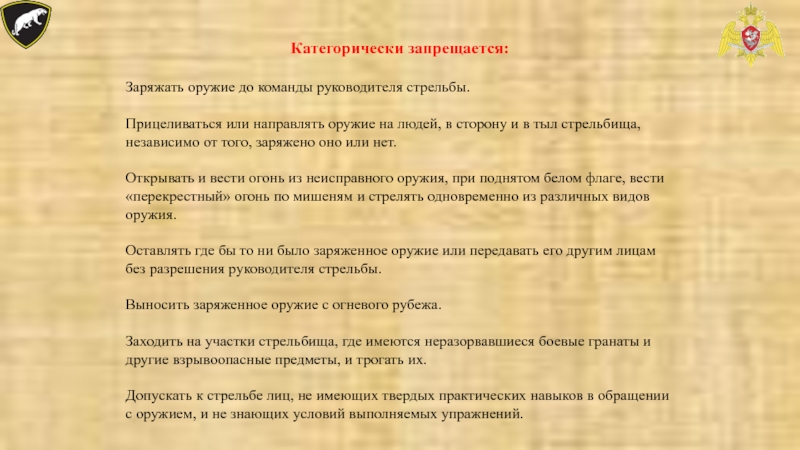

Слайд 36Категорически запрещается:

Заряжать оружие до команды руководителя стрельбы.

Прицеливаться или направлять оружие

на людей, в сторону и в тыл стрельбища, независимо от того, заряжено оно или нет.

Открывать и вести огонь из неисправного оружия, при поднятом белом флаге, вести «перекрестный» огонь по мишеням и стрелять одновременно из различных видов оружия.

Оставлять где бы то ни было заряженное оружие или передавать его другим лицам без разрешения руководителя стрельбы.

Выносить заряженное оружие с огневого рубежа.

Заходить на участки стрельбища, где имеются неразорвавшиеся боевые гранаты и другие взрывоопасные предметы, и трогать их.

Допускать к стрельбе лиц, не имеющих твердых практических навыков в обращении с оружием, и не знающих условий выполняемых упражнений.
Категорически запрещается: Заряжать оружие до команды руководителя стрельбы.Прицеливаться или направлять оружие на людей, в сторону и в

Слайд 37Меры безопасности на занятиях.

Тренировку в изготовке к стрельбе лежа проводить на

ровном, очищенном участке местности.
Изготовку к стрельбе, заряжание оружия, установку прицела, разряжение оружия производить только по команде.

Запрещается:
использовать патроны с осечкой для тренировки в заряжании и разряжании оружия;
производить разборку патронов;
направлять или наводить оружие, в том числе учебное, на кого бы то ни было, прицеливаться и нажимать спусковой крючок, независимо от того, заряжено оно или нет.
Заряжать оружие учебными патронами без команды руководителя;
Производить тренировку в неполной разборке и сборке автомата на неподготовленном месте;

Оставлять оружие без присмотра и передавать его другим лицам без указания руководителя
Меры безопасности на занятиях.Тренировку в изготовке к стрельбе лежа проводить на ровном, очищенном участке местности.Изготовку к стрельбе,
