Презентация, доклад по основам огневой подготовки Характеристики отечественного стрелкового оружия

Содержание

Калибр 7,62 ммПатрон 7,62х54 ммБОЕВЫЕ ХАРАКТЕРИСТИКИ ОРУЖИЯ ФЕДОРОВАКалибр 6,5 ммПатрон 6,5х50 мм

Слайд 1ХАРАКТЕРИСТИКИ ОТЕЧЕСТВЕННОГО СТРЕЛКОВОГО ОРУЖИЯ

ХАРАКТЕРИСТИКИ ОТЕЧЕСТВЕННОГО СТРЕЛКОВОГО ОРУЖИЯ

Слайд 2Калибр 7,62 мм
Патрон 7,62х54 мм

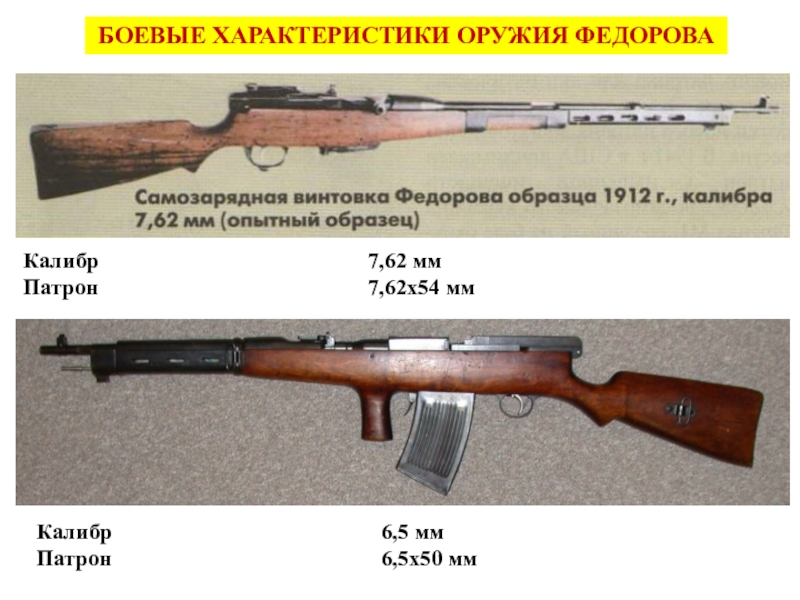

БОЕВЫЕ ХАРАКТЕРИСТИКИ ОРУЖИЯ ФЕДОРОВА
Калибр 6,5 мм
Патрон 6,5х50 мм

Калибр 7,62 ммПатрон 7,62х54 ммБОЕВЫЕ ХАРАКТЕРИСТИКИ ОРУЖИЯ ФЕДОРОВАКалибр 6,5 ммПатрон 6,5х50 мм

Слайд 3Калибр 7,62 мм
Патрон 7,62х39 мм
Прицельная дальность 800 м
Эффективный огонь 400 м
ДПВ по грудной

фигуре 350 м
Темп стрельбы 600 в/мин
Боевая скорострельность очередям/одиночным огнем 100/40 в/мин
Начальная скорость пули 715 м/с
Длина автомата 870 мм
Длина ствола 415 мм
Емкость коробчатого магазина 30 патронов
Вес автомата с патронами 4,8 кг

БОЕВЫЕ ХАРАКТЕРИСТИКИ АК-47

Калибр 7,62 ммПатрон 7,62х39 ммПрицельная дальность 800 мЭффективный огонь 400 мДПВ по грудной фигуре 350 мТемп стрельбы 600 в/минБоевая скорострельность очередям/одиночным

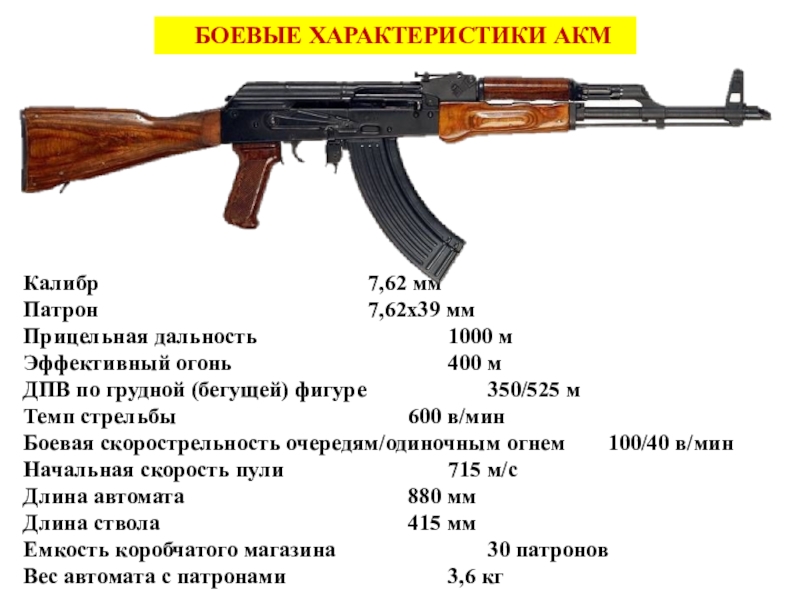

Слайд 4Калибр 7,62 мм
Патрон 7,62х39 мм
Прицельная дальность 1000 м
Эффективный огонь 400 м
ДПВ по грудной

(бегущей) фигуре 350/525 м
Темп стрельбы 600 в/мин
Боевая скорострельность очередям/одиночным огнем 100/40 в/мин
Начальная скорость пули 715 м/с
Длина автомата 880 мм
Длина ствола 415 мм
Емкость коробчатого магазина 30 патронов
Вес автомата с патронами 3,6 кг

БОЕВЫЕ ХАРАКТЕРИСТИКИ АКМ

Калибр 7,62 ммПатрон 7,62х39 ммПрицельная дальность 1000 мЭффективный огонь 400 мДПВ по грудной (бегущей) фигуре 350/525 мТемп стрельбы 600 в/минБоевая скорострельность

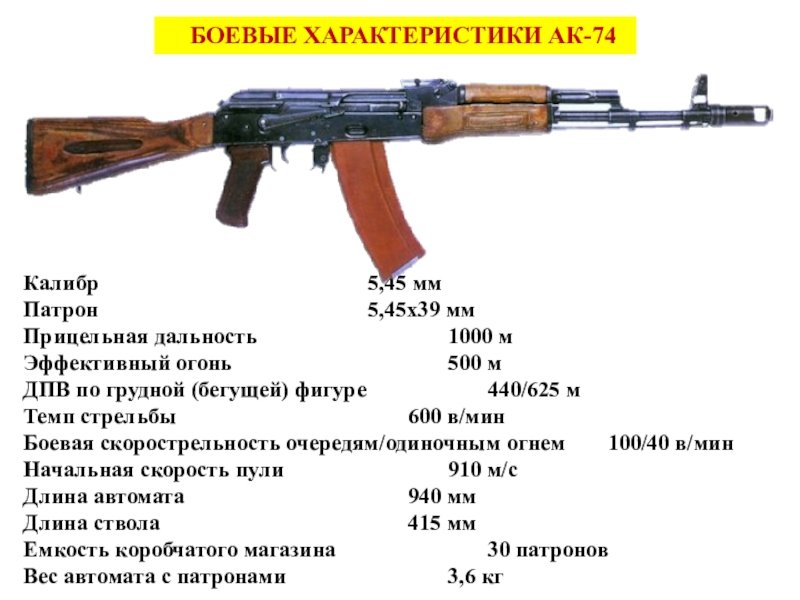

Слайд 5Калибр 5,45 мм
Патрон 5,45х39 мм
Прицельная дальность 1000 м
Эффективный огонь 500 м
ДПВ по грудной

(бегущей) фигуре 440/625 м
Темп стрельбы 600 в/мин
Боевая скорострельность очередям/одиночным огнем 100/40 в/мин
Начальная скорость пули 910 м/с
Длина автомата 940 мм
Длина ствола 415 мм
Емкость коробчатого магазина 30 патронов
Вес автомата с патронами 3,6 кг

БОЕВЫЕ ХАРАКТЕРИСТИКИ АК-74

Калибр 5,45 ммПатрон 5,45х39 ммПрицельная дальность 1000 мЭффективный огонь 500 мДПВ по грудной (бегущей) фигуре 440/625 мТемп стрельбы 600 в/минБоевая скорострельность

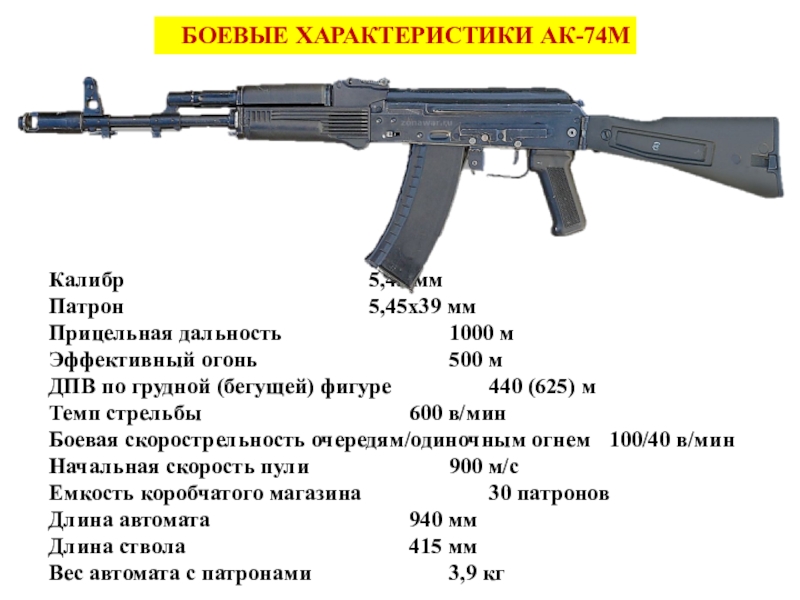

Слайд 6Калибр 5,45 мм
Патрон 5,45х39 мм
Прицельная дальность 1000 м
Эффективный огонь 500 м
ДПВ по грудной

(бегущей) фигуре 440 (625) м
Темп стрельбы 600 в/мин
Боевая скорострельность очередям/одиночным огнем 100/40 в/мин
Начальная скорость пули 900 м/с
Емкость коробчатого магазина 30 патронов
Длина автомата 940 мм
Длина ствола 415 мм
Вес автомата с патронами 3,9 кг

БОЕВЫЕ ХАРАКТЕРИСТИКИ АК-74М

Калибр 5,45 ммПатрон 5,45х39 ммПрицельная дальность 1000 мЭффективный огонь 500 мДПВ по грудной (бегущей) фигуре 440 (625) мТемп стрельбы 600 в/минБоевая

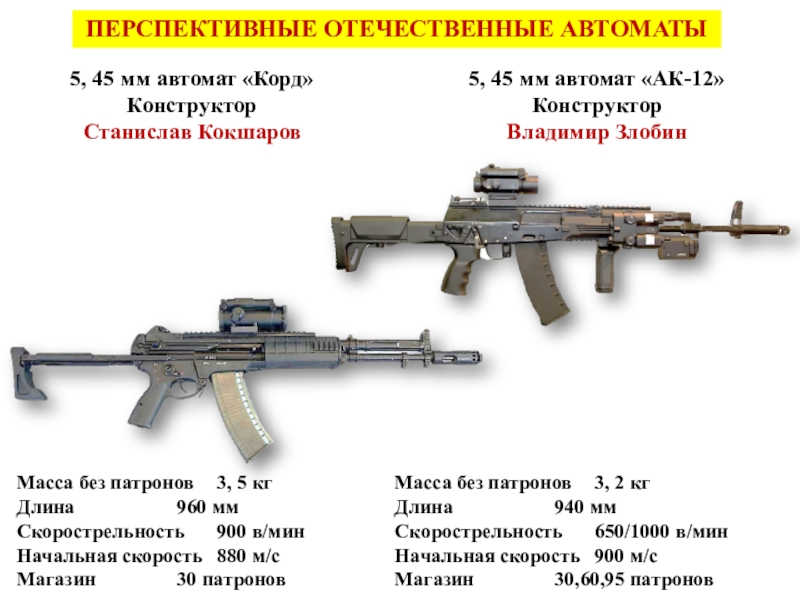

Слайд 75, 45 мм автомат «Корд»
Конструктор
Станислав Кокшаров
Масса без патронов 3, 5 кг Длина 960

мм
Скорострельность 900 в/мин Начальная скорость 880 м/с Магазин 30 патронов

5, 45 мм автомат «АК-12»
Конструктор
Владимир Злобин

Масса без патронов 3, 2 кг Длина 940 мм
Скорострельность 650/1000 в/мин Начальная скорость 900 м/с Магазин 30,60,95 патронов

ПЕРСПЕКТИВНЫЕ ОТЕЧЕСТВЕННЫЕ АВТОМАТЫ

5, 45 мм автомат «Корд»Конструктор Станислав КокшаровМасса без патронов 3, 5 кг Длина 960 ммСкорострельность 900 в/мин Начальная скорость 880 м/с

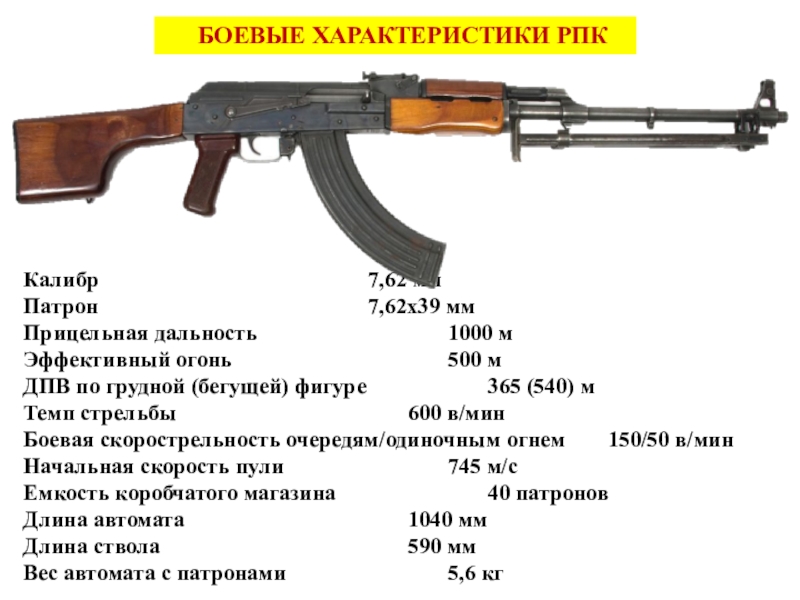

Слайд 8Калибр 7,62 мм
Патрон 7,62х39 мм
Прицельная дальность 1000 м
Эффективный огонь 500 м
ДПВ по грудной

(бегущей) фигуре 365 (540) м
Темп стрельбы 600 в/мин
Боевая скорострельность очередям/одиночным огнем 150/50 в/мин
Начальная скорость пули 745 м/с
Емкость коробчатого магазина 40 патронов
Длина автомата 1040 мм
Длина ствола 590 мм
Вес автомата с патронами 5,6 кг

БОЕВЫЕ ХАРАКТЕРИСТИКИ РПК

Калибр 7,62 ммПатрон 7,62х39 ммПрицельная дальность 1000 мЭффективный огонь 500 мДПВ по грудной (бегущей) фигуре 365 (540) мТемп стрельбы 600 в/минБоевая

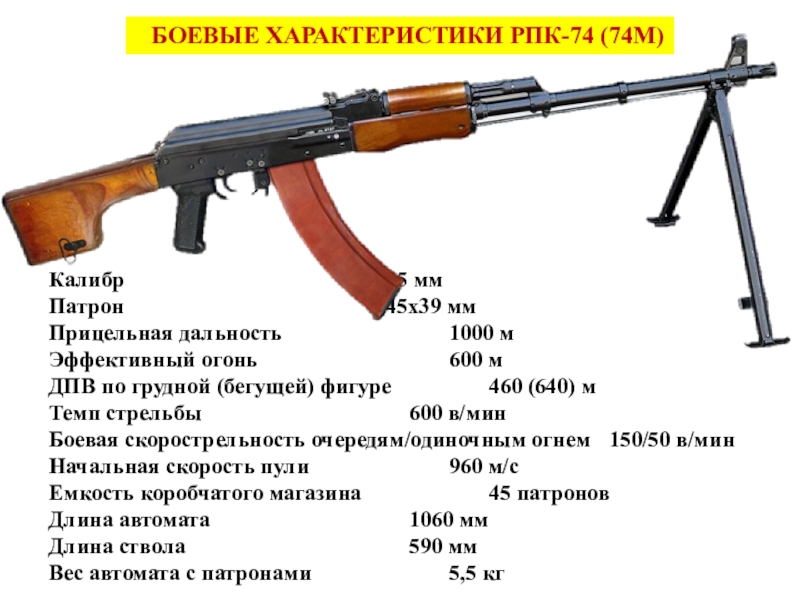

Слайд 9Калибр 5,45 мм
Патрон 5,45х39 мм
Прицельная дальность 1000 м
Эффективный огонь 600 м
ДПВ по грудной

(бегущей) фигуре 460 (640) м
Темп стрельбы 600 в/мин
Боевая скорострельность очередям/одиночным огнем 150/50 в/мин
Начальная скорость пули 960 м/с
Емкость коробчатого магазина 45 патронов
Длина автомата 1060 мм
Длина ствола 590 мм
Вес автомата с патронами 5,5 кг

БОЕВЫЕ ХАРАКТЕРИСТИКИ РПК-74 (74М)

Калибр 5,45 ммПатрон 5,45х39 ммПрицельная дальность 1000 мЭффективный огонь 600 мДПВ по грудной (бегущей) фигуре 460 (640) мТемп стрельбы 600 в/минБоевая

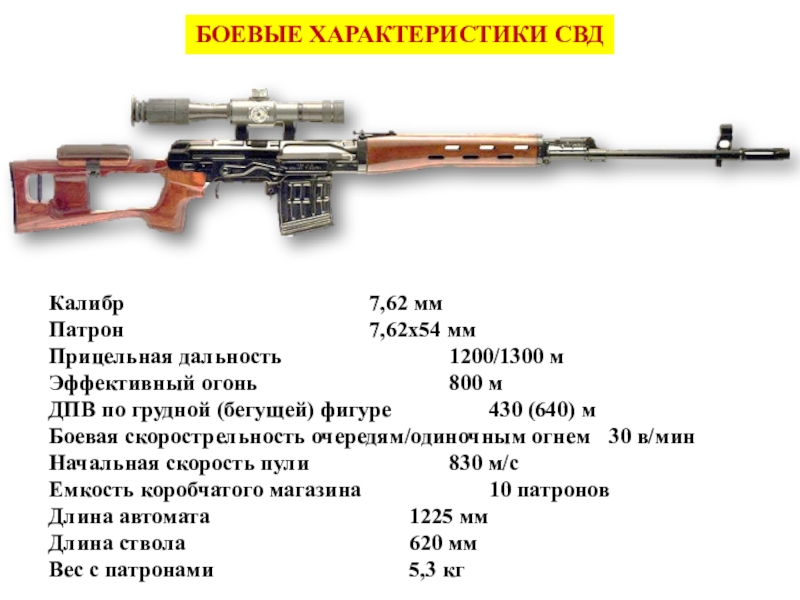

Слайд 10БОЕВЫЕ ХАРАКТЕРИСТИКИ СВД
Калибр 7,62 мм
Патрон 7,62х54 мм
Прицельная дальность 1200/1300 м
Эффективный огонь 800 м
ДПВ

по грудной (бегущей) фигуре 430 (640) м
Боевая скорострельность очередям/одиночным огнем 30 в/мин
Начальная скорость пули 830 м/с
Емкость коробчатого магазина 10 патронов
Длина автомата 1225 мм
Длина ствола 620 мм
Вес с патронами 5,3 кг
БОЕВЫЕ ХАРАКТЕРИСТИКИ СВДКалибр 7,62 ммПатрон 7,62х54 ммПрицельная дальность 1200/1300 мЭффективный огонь 800 мДПВ по грудной (бегущей) фигуре 430 (640) мБоевая

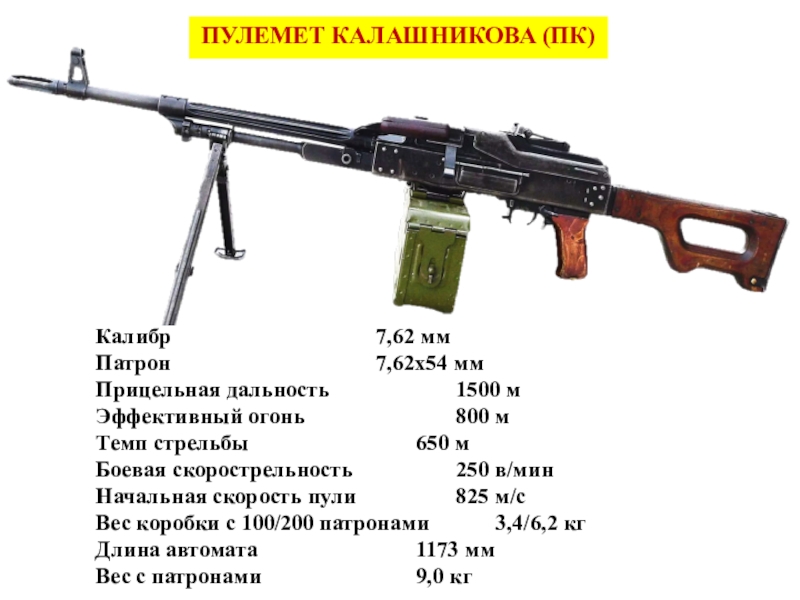

Слайд 11ПУЛЕМЕТ КАЛАШНИКОВА (ПК)
Калибр 7,62 мм
Патрон 7,62х54 мм
Прицельная дальность 1500 м
Эффективный огонь 800 м
Темп

стрельбы 650 м
Боевая скорострельность 250 в/мин
Начальная скорость пули 825 м/с
Вес коробки с 100/200 патронами 3,4/6,2 кг
Длина автомата 1173 мм
Вес с патронами 9,0 кг
ПУЛЕМЕТ КАЛАШНИКОВА (ПК)Калибр 7,62 ммПатрон 7,62х54 ммПрицельная дальность 1500 мЭффективный огонь 800 мТемп стрельбы 650 мБоевая скорострельность 250 в/минНачальная скорость

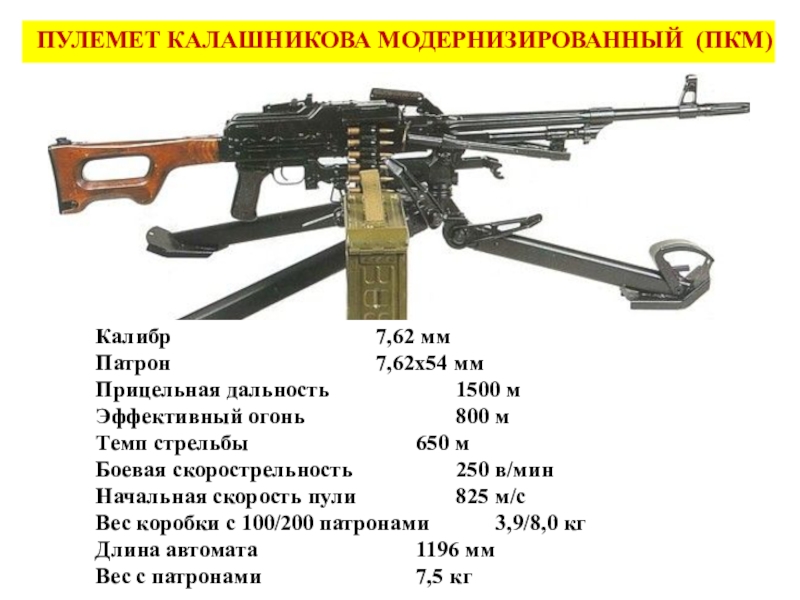

Слайд 12ПУЛЕМЕТ КАЛАШНИКОВА МОДЕРНИЗИРОВАННЫЙ (ПКМ)
Калибр 7,62 мм
Патрон 7,62х54 мм
Прицельная дальность 1500 м
Эффективный огонь 800

м
Темп стрельбы 650 м
Боевая скорострельность 250 в/мин
Начальная скорость пули 825 м/с
Вес коробки с 100/200 патронами 3,9/8,0 кг
Длина автомата 1196 мм
Вес с патронами 7,5 кг
ПУЛЕМЕТ КАЛАШНИКОВА МОДЕРНИЗИРОВАННЫЙ (ПКМ)Калибр 7,62 ммПатрон 7,62х54 ммПрицельная дальность 1500 мЭффективный огонь 800 мТемп стрельбы 650 мБоевая скорострельность 250 в/минНачальная

Слайд 13ПИСТОЛЕТ МАКАРОВА (ПМ)
Патрон 9х18 мм ПМ
Эффективный огонь 50 м
Скорострельность 30 в/мин
Скорость пули 315 м/с
Масса без

патронов 730 г
Масса с патронами 810 г
Магазин 8 патронов
ПИСТОЛЕТ МАКАРОВА (ПМ)Патрон 9х18 мм ПМЭффективный огонь 50 мСкорострельность 30 в/минСкорость пули 315 м/сМасса без патронов 730 гМасса с патронами 810 гМагазин 8 патронов

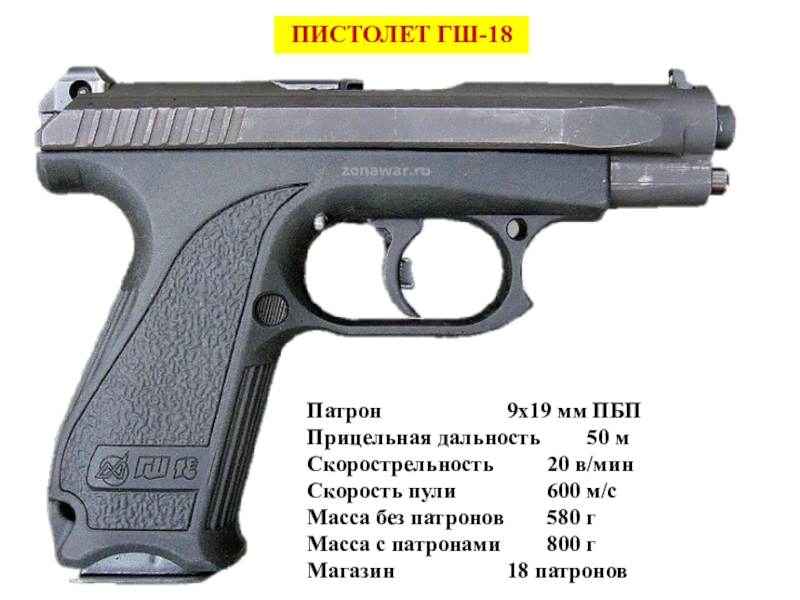

Слайд 14ПИСТОЛЕТ ГШ-18
Патрон 9х19 мм ПБП
Прицельная дальность 50 м
Скорострельность 20 в/мин
Скорость пули 600 м/с
Масса без патронов 580

г
Масса с патронами 800 г
Магазин 18 патронов
ПИСТОЛЕТ ГШ-18Патрон 9х19 мм ПБППрицельная дальность 50 мСкорострельность 20 в/минСкорость пули 600 м/сМасса без патронов 580 гМасса с патронами 800 гМагазин 18 патронов

Слайд 15ПИСТОЛЕТ ЯРЫГИНА (ПЯ)
Патрон 9х19 мм
Прицельная дальность 50 м
Скорострельность 20 в/мин
Скорость пули 340 м/с
Масса без патронов 950

г
Масса с патронами 1,25 кг
Магазин 18 патронов
ПИСТОЛЕТ ЯРЫГИНА (ПЯ)Патрон 9х19 ммПрицельная дальность 50 мСкорострельность 20 в/минСкорость пули 340 м/сМасса без патронов 950 гМасса с патронами 1,25 кгМагазин 18 патронов

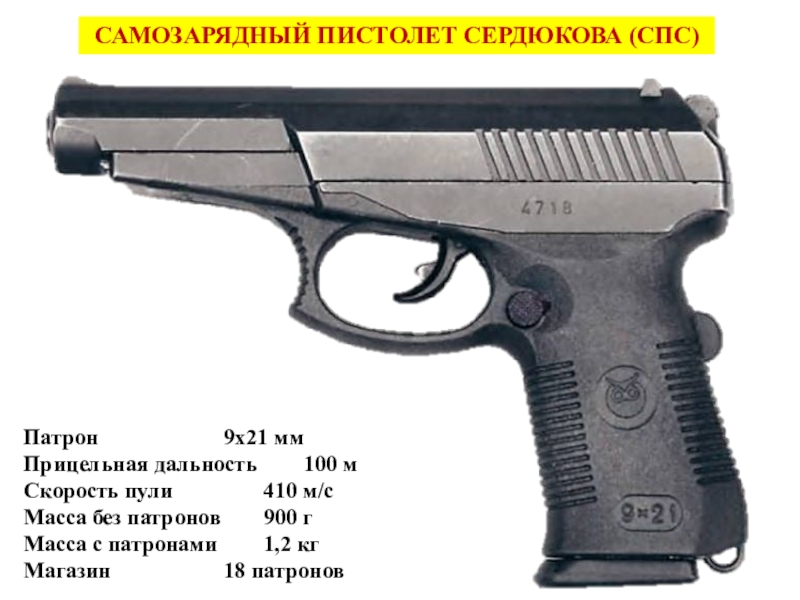

Слайд 16САМОЗАРЯДНЫЙ ПИСТОЛЕТ СЕРДЮКОВА (СПС)
Патрон 9х21 мм
Прицельная дальность 100 м
Скорость пули 410 м/с
Масса без патронов 900

г
Масса с патронами 1,2 кг
Магазин 18 патронов
САМОЗАРЯДНЫЙ ПИСТОЛЕТ СЕРДЮКОВА (СПС)Патрон 9х21 ммПрицельная дальность 100 мСкорость пули 410 м/сМасса без патронов 900 гМасса с патронами 1,2 кгМагазин 18 патронов

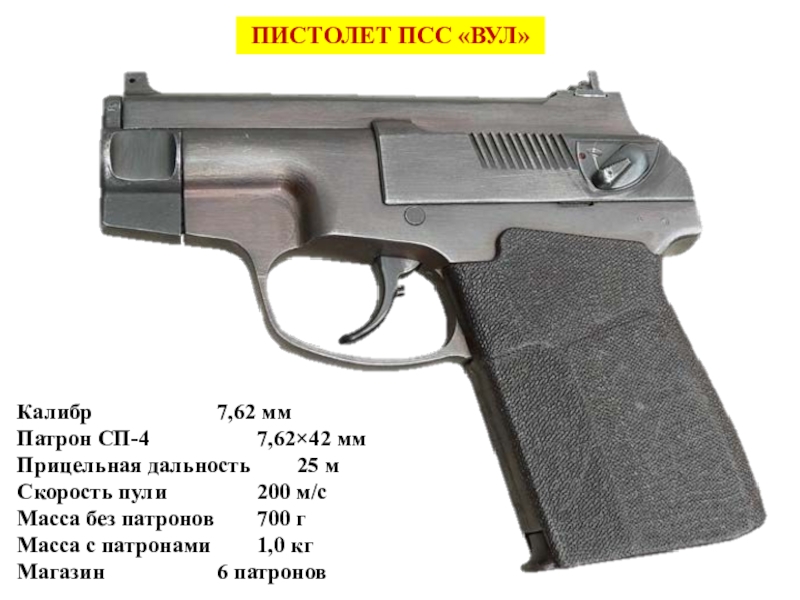

Слайд 17ПИСТОЛЕТ ПСС «ВУЛ»
Калибр 7,62 мм
Патрон СП-4 7,62×42 мм
Прицельная дальность 25 м
Скорость пули 200 м/с
Масса без

патронов 700 г
Масса с патронами 1,0 кг
Магазин 6 патронов
ПИСТОЛЕТ ПСС «ВУЛ»Калибр 7,62 ммПатрон СП-4 7,62×42 ммПрицельная дальность 25 мСкорость пули 200 м/сМасса без патронов 700 гМасса с патронами 1,0 кгМагазин 6 патронов

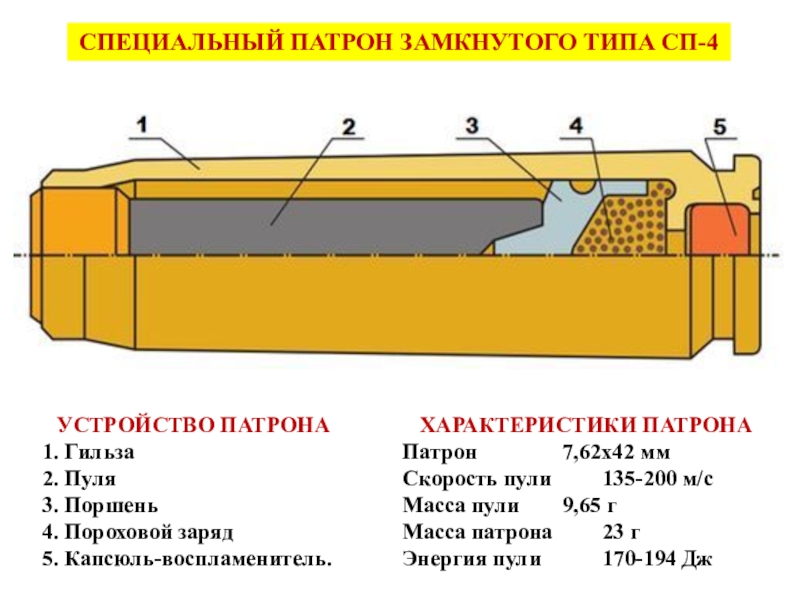

Слайд 18СПЕЦИАЛЬНЫЙ ПАТРОН ЗАМКНУТОГО ТИПА СП-4
ХАРАКТЕРИСТИКИ ПАТРОНА
Патрон 7,62х42 мм
Скорость пули 135-200 м/с
Масса пули 9,65 г
Масса

патрона 23 г
Энергия пули 170-194 Дж

УСТРОЙСТВО ПАТРОНА
1. Гильза
2. Пуля
3. Поршень
4. Пороховой заряд
5. Капсюль-воспламенитель.

СПЕЦИАЛЬНЫЙ ПАТРОН ЗАМКНУТОГО ТИПА СП-4ХАРАКТЕРИСТИКИ ПАТРОНАПатрон 7,62х42 ммСкорость пули 135-200 м/сМасса пули 9,65 гМасса патрона 23 гЭнергия пули 170-194 ДжУСТРОЙСТВО ПАТРОНА1. Гильза2.
