Презентация, доклад по охране труда на тему Защита человека от опасности механического травмирования и от опасных факторов комплексного характера

Содержание

Содержание лекцииСпособы защиты от механического воздействия.Средства индивидуальной защиты человека от механических негативных факторов.Методы пожарной защиты на промышленных объектах.Методы защиты от статического электричества и молнии.Методы обеспечения безопасности герметичных систем, работающих под давлением.2

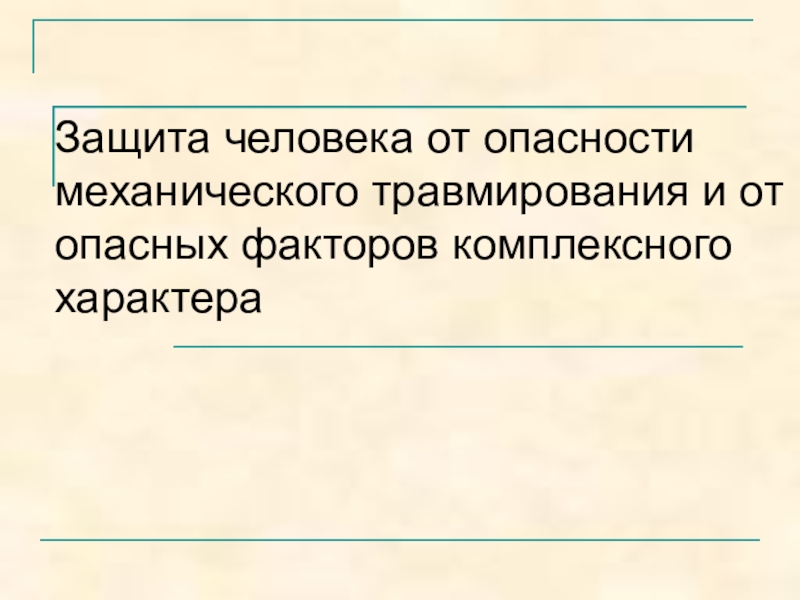

Слайд 1

Защита человека от опасности механического травмирования и от опасных факторов комплексного

характера
Защита человека от опасности механического травмирования и от опасных факторов комплексного характера

Слайд 2Содержание лекции
Способы защиты от механического воздействия.
Средства индивидуальной защиты человека от механических

негативных факторов.
Методы пожарной защиты на промышленных объектах.
Методы защиты от статического электричества и молнии.
Методы обеспечения безопасности герметичных систем, работающих под давлением.

2

Содержание лекцииСпособы защиты от механического воздействия.Средства индивидуальной защиты человека от механических негативных факторов.Методы пожарной защиты на промышленных

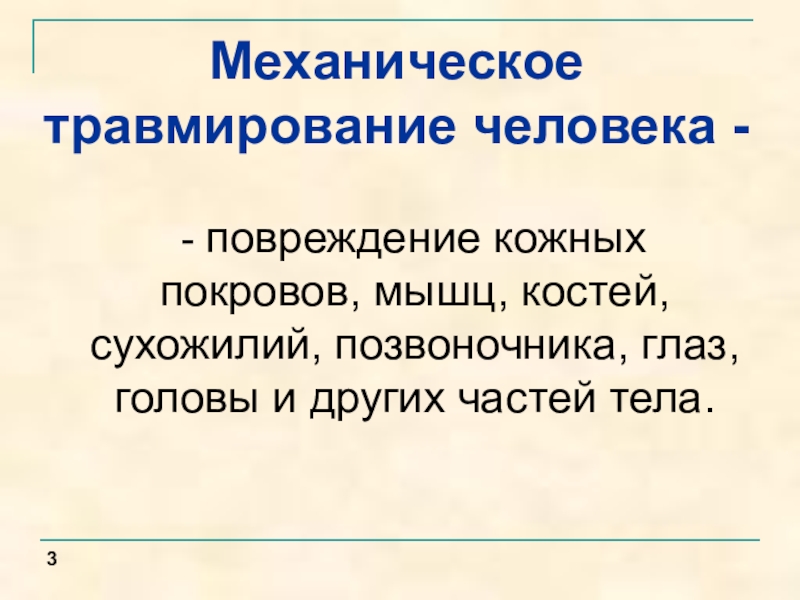

Слайд 3Механическое травмирование человека -
- повреждение кожных покровов, мышц,

костей, сухожилий, позвоночника, глаз, головы и других частей тела.

3

Механическое травмирование человека - - повреждение кожных покровов, мышц, костей, сухожилий, позвоночника, глаз, головы и других

Слайд 4Причины травм:
шероховатость поверхности;
острые кромки и грани инструмента и оборудования;
движущиеся механизмы

и машины;
незащищенные элементы производственного оборудования;
передвигающиеся изделия, материалы, заготовки;
разрушающиеся конструкции;
падение с высоты;
возможны травмы глаз острыми предметами, образующимися при обработке материалов.

4

Причины травм: шероховатость поверхности;острые кромки и грани инструмента и оборудования;движущиеся механизмы и машины;незащищенные элементы производственного оборудования;передвигающиеся изделия,

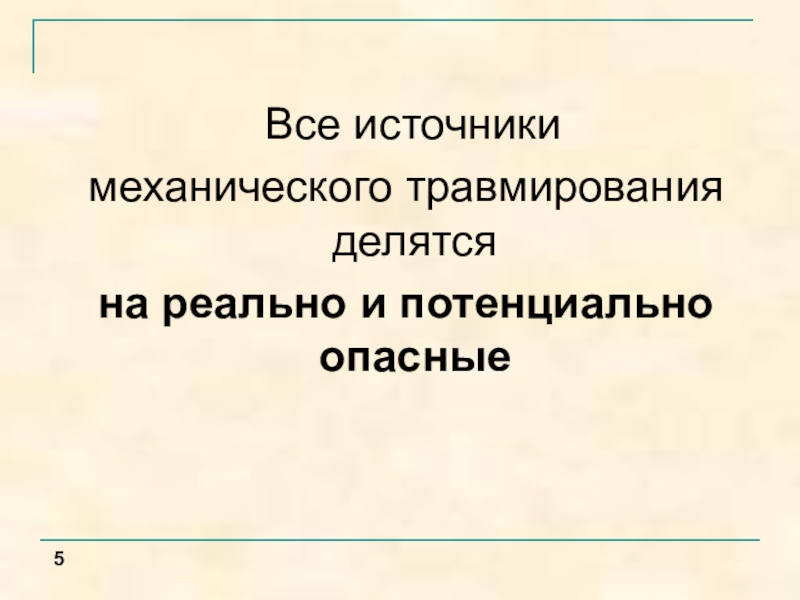

Слайд 5 Все источники
механического травмирования делятся
на реально и потенциально

опасные

5

Все источники механического травмирования делятся на реально и потенциально опасные5

Слайд 6Реально опасные источники механического травмирования:
шероховатости поверхности;
риски, заусенцы;
острые кромки и выступы

на частях оборудования;
подвижные заготовки при работе на металлообрабатывающих станках;
рабочие органы штамповочного и прессового оборудования;
частицы абразива при заточке инструмента;
движущиеся грузоподъемные машины и средства транспорта.

6

Реально опасные источники механического травмирования: шероховатости поверхности;риски, заусенцы;острые кромки и выступы на частях оборудования;подвижные заготовки при работе

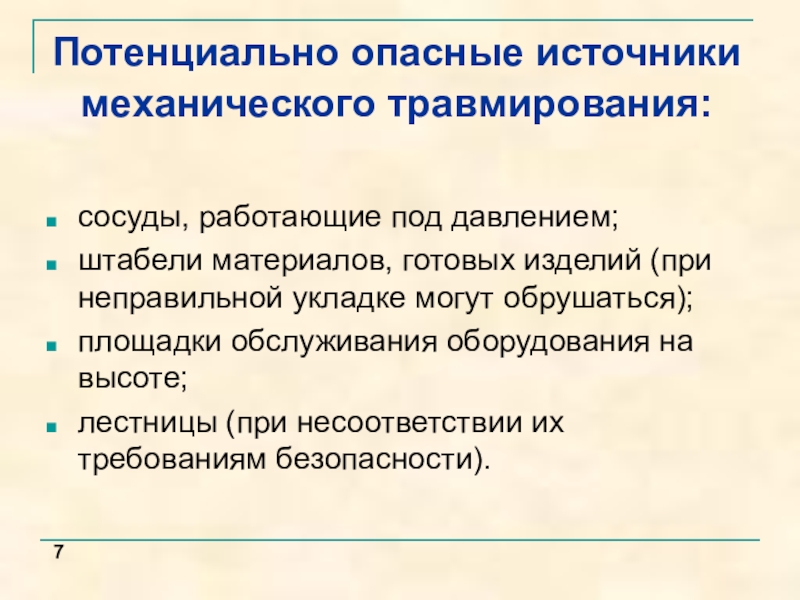

Слайд 7Потенциально опасные источники механического травмирования:
сосуды, работающие под давлением;
штабели материалов, готовых

изделий (при неправильной укладке могут обрушаться);
площадки обслуживания оборудования на высоте;
лестницы (при несоответствии их требованиям безопасности).

7

Потенциально опасные источники механического травмирования: сосуды, работающие под давлением;штабели материалов, готовых изделий (при неправильной укладке могут обрушаться);площадки

Слайд 8Другие причины получения механических травм:
падение на скользком полу (на полу могут

оказаться пятна разлившегося или вытекшего из оборудования масла);
падение с высоты;
наезд технологического транспорта (вагонетки, погрузчики), передвигающегося в рабочей зоне;
воздействие роботов и манипуляторов при попадании человека в зону их действия;
разрушение емкостей, находящихся под давлением;
падение предметов или человека с высоты;
обрушение строительных конструкций.

8

Другие причины получения механических травм:падение на скользком полу (на полу могут оказаться пятна разлившегося или вытекшего из

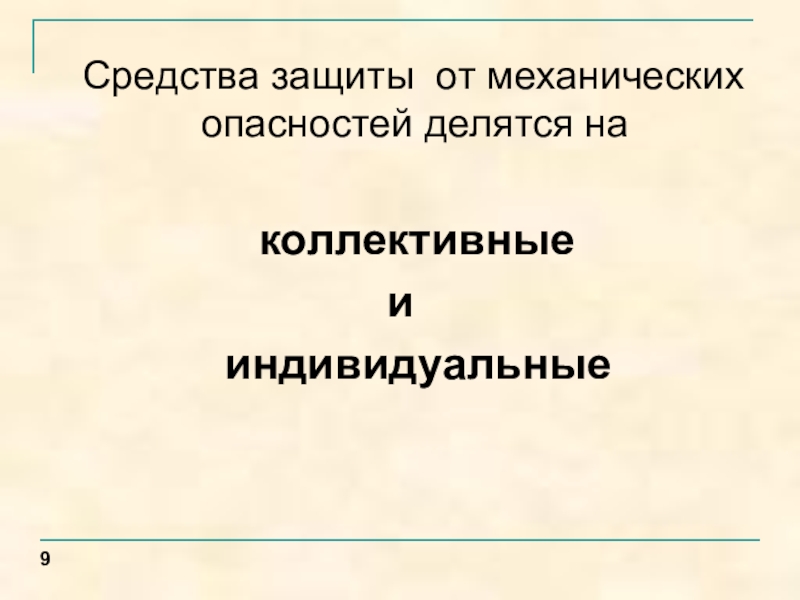

Слайд 9 Средства защиты от механических опасностей делятся на

коллективные
и

индивидуальные

9

Средства защиты от механических опасностей делятся на коллективныеи индивидуальные9

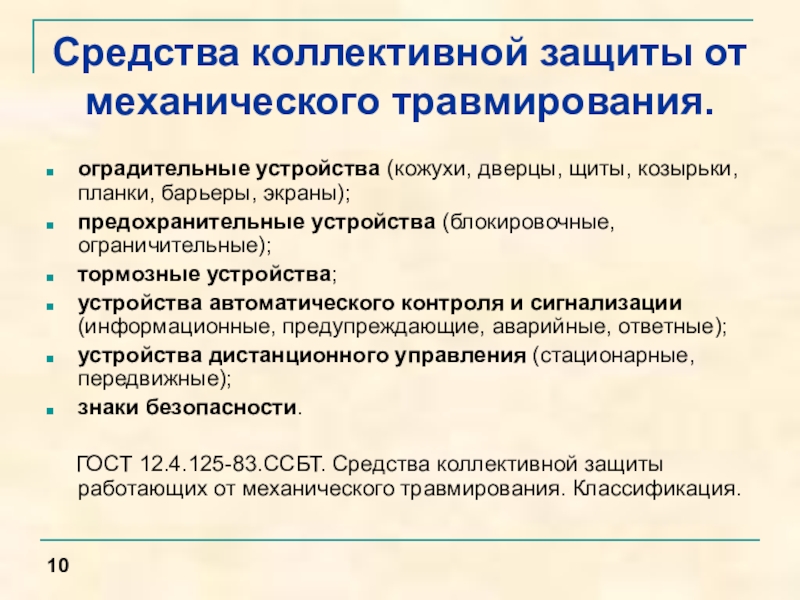

Слайд 10Средства коллективной защиты от механического травмирования.
оградительные устройства (кожухи, дверцы, щиты, козырьки,

планки, барьеры, экраны);
предохранительные устройства (блокировочные, ограничительные);
тормозные устройства;
устройства автоматического контроля и сигнализации (информационные, предупреждающие, аварийные, ответные);
устройства дистанционного управления (стационарные, передвижные);
знаки безопасности.

ГОСТ 12.4.125-83.ССБТ. Средства коллективной защиты работающих от механического травмирования. Классификация.


10

Средства коллективной защиты от механического травмирования.оградительные устройства (кожухи, дверцы, щиты, козырьки, планки, барьеры, экраны);предохранительные устройства (блокировочные, ограничительные);тормозные

Слайд 11Смысловое значение и область применения сигнальных цветов
11

Смысловое значение и область применения сигнальных цветов11

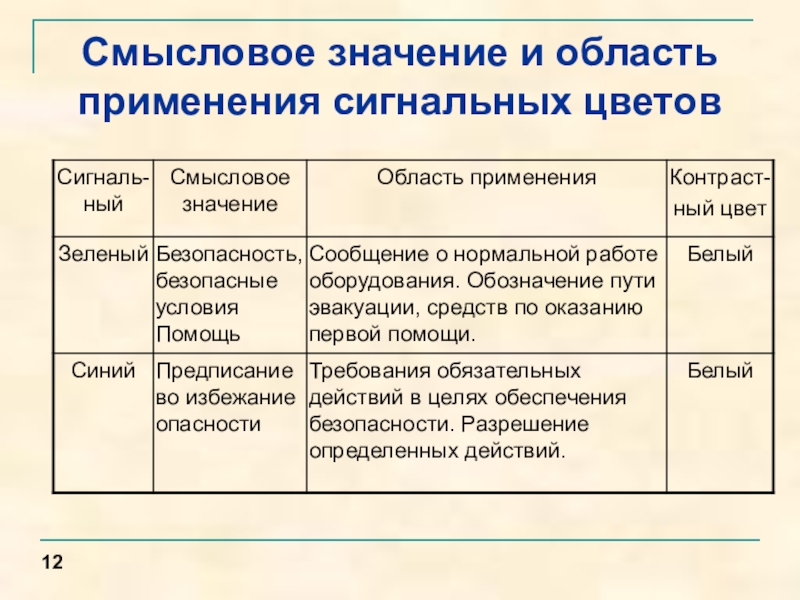

Слайд 12Смысловое значение и область применения сигнальных цветов
12

Смысловое значение и область применения сигнальных цветов12

Слайд 13Смысловое значение основных знаков безопасности
13

Смысловое значение основных знаков безопасности13

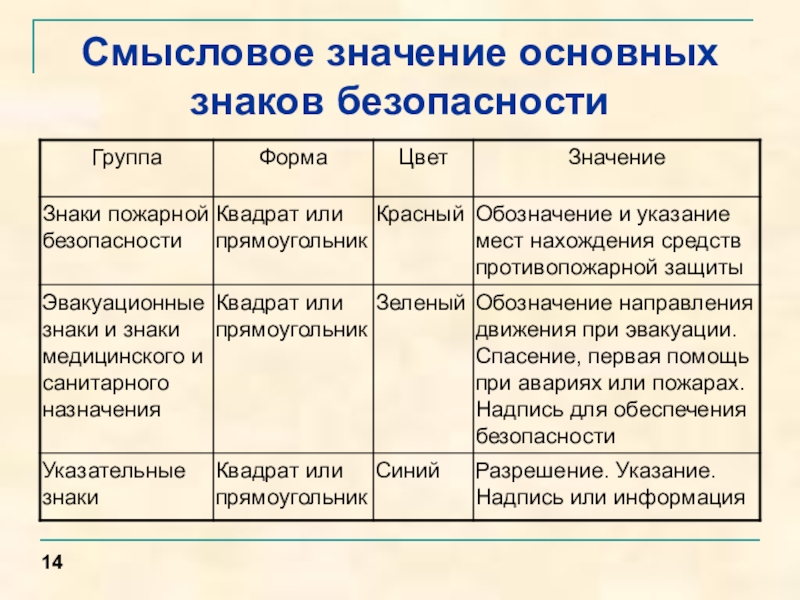

Слайд 14Смысловое значение основных знаков безопасности
14

Смысловое значение основных знаков безопасности14

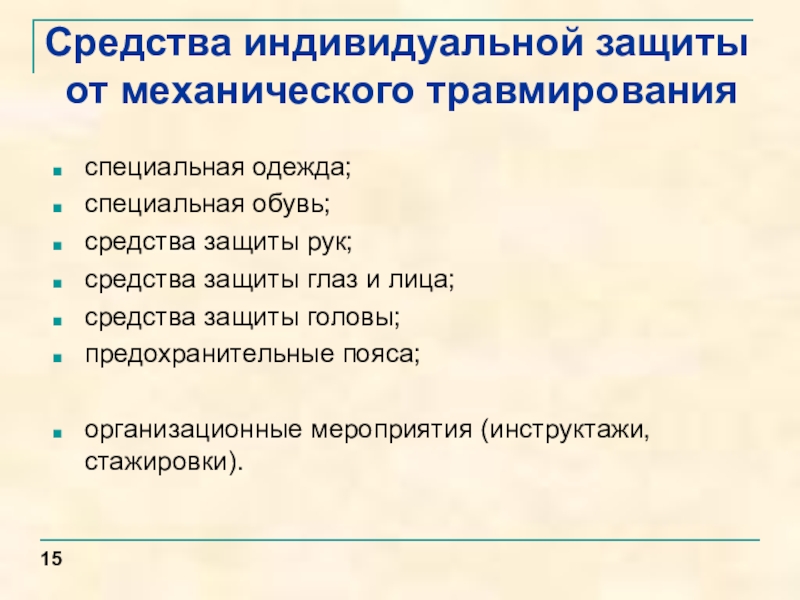

Слайд 15Средства индивидуальной защиты от механического травмирования
специальная одежда;
специальная обувь;
средства защиты рук;
средства защиты

глаз и лица;
средства защиты головы;
предохранительные пояса;

организационные мероприятия (инструктажи, стажировки).

15

Средства индивидуальной защиты от механического травмированияспециальная одежда;специальная обувь;средства защиты рук;средства защиты глаз и лица;средства защиты головы;предохранительные

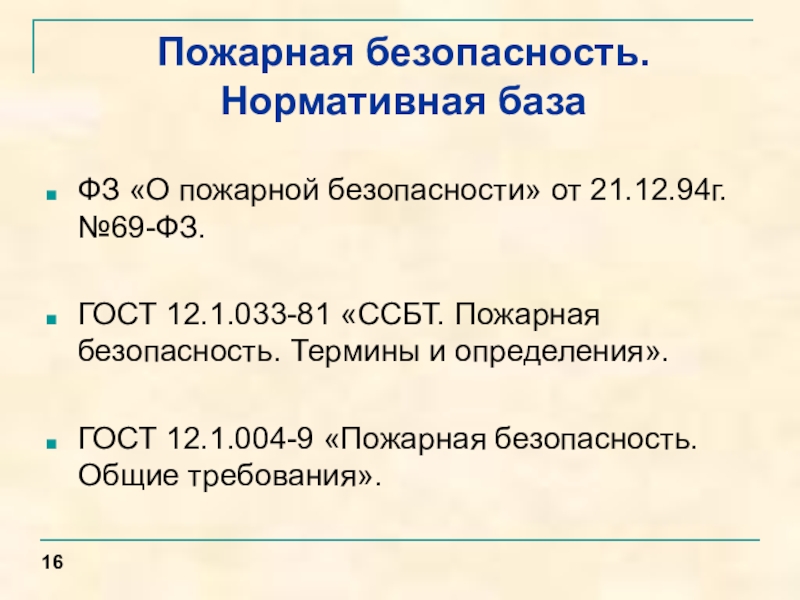

Слайд 16ФЗ «О пожарной безопасности» от 21.12.94г. №69-ФЗ.

ГОСТ 12.1.033-81 «ССБТ. Пожарная безопасность.

Термины и определения».

ГОСТ 12.1.004-9 «Пожарная безопасность. Общие требования».

16

Пожарная безопасность. Нормативная база

ФЗ «О пожарной безопасности» от 21.12.94г. №69-ФЗ.ГОСТ 12.1.033-81 «ССБТ. Пожарная безопасность. Термины и определения».ГОСТ 12.1.004-9 «Пожарная безопасность.

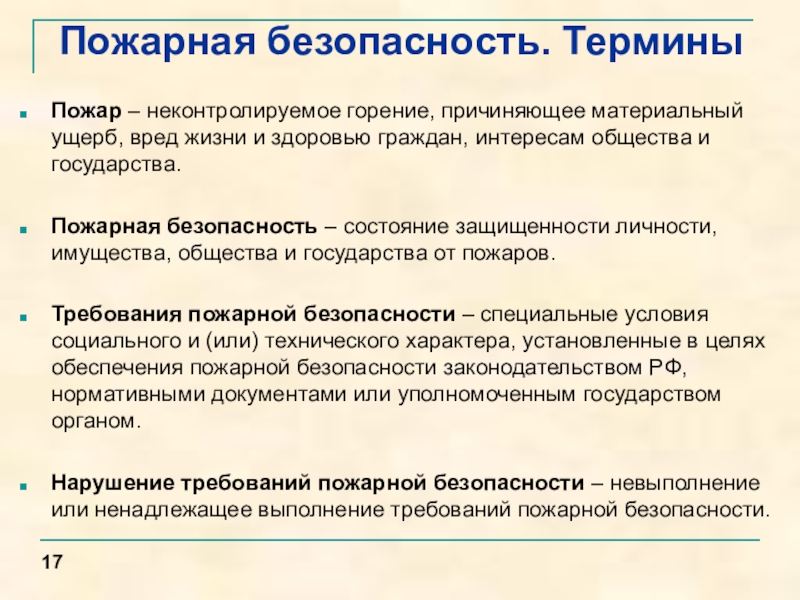

Слайд 17Пожар – неконтролируемое горение, причиняющее материальный ущерб, вред жизни и здоровью

граждан, интересам общества и государства.

Пожарная безопасность – состояние защищенности личности, имущества, общества и государства от пожаров.

Требования пожарной безопасности – специальные условия социального и (или) технического характера, установленные в целях обеспечения пожарной безопасности законодательством РФ, нормативными документами или уполномоченным государством органом.

Нарушение требований пожарной безопасности – невыполнение или ненадлежащее выполнение требований пожарной безопасности.

17

Пожарная безопасность. Термины

Пожар – неконтролируемое горение, причиняющее материальный ущерб, вред жизни и здоровью граждан, интересам общества и государства.Пожарная безопасность

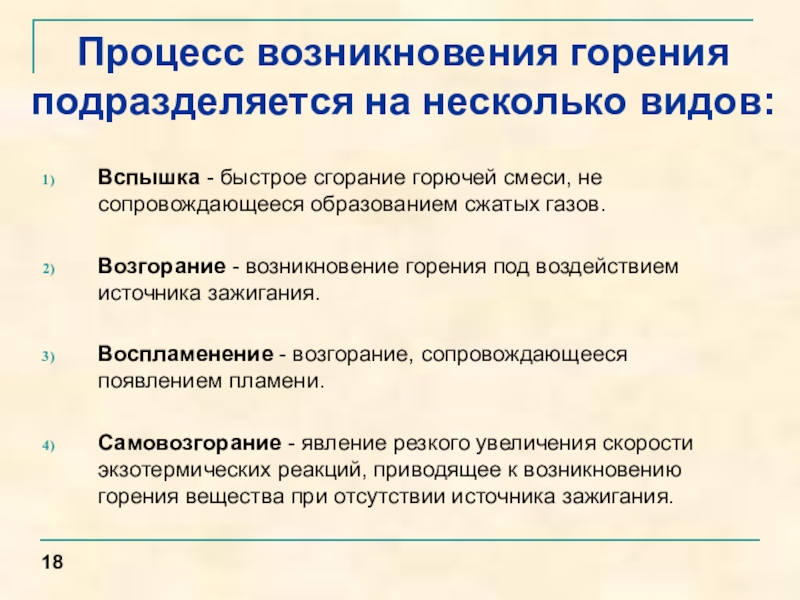

Слайд 18Вспышка - быстрое сгорание горючей смеси, не сопровождающееся образованием сжатых газов.

Возгорание

- возникновение горения под воздействием источника зажигания.

Воспламенение - возгорание, сопровождающееся появлением пламени.

Самовозгорание - явление резкого увеличения скорости экзотермических реакций, приводящее к возникновению горения вещества при отсутствии источника зажигания.


18

Процесс возникновения горения подразделяется на несколько видов:

Вспышка - быстрое сгорание горючей смеси, не сопровождающееся образованием сжатых газов.Возгорание - возникновение горения под воздействием источника

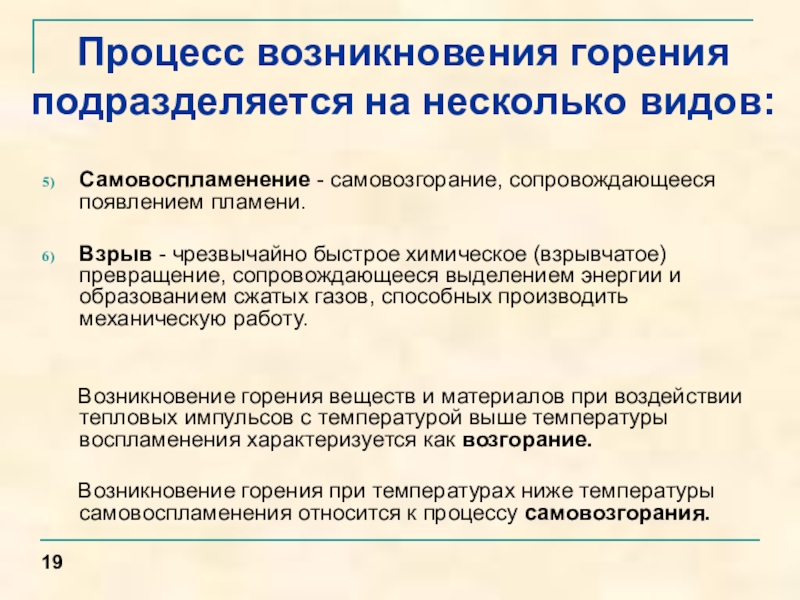

Слайд 19Самовоспламенение - самовозгорание, сопровождающееся появлением пламени.

Взрыв - чрезвычайно быстрое химическое (взрывчатое)

превращение, сопровождающееся выделением энергии и образованием сжатых газов, способных производить механическую работу.


Возникновение горения веществ и материалов при воздействии тепловых импульсов с температурой выше температуры воспламенения характеризуется как возгорание.

Возникновение горения при температурах ниже температуры самовоспламенения относится к процессу самовозгорания.

19

Процесс возникновения горения подразделяется на несколько видов:

Самовоспламенение - самовозгорание, сопровождающееся появлением пламени.Взрыв - чрезвычайно быстрое химическое (взрывчатое) превращение, сопровождающееся выделением энергии и образованием

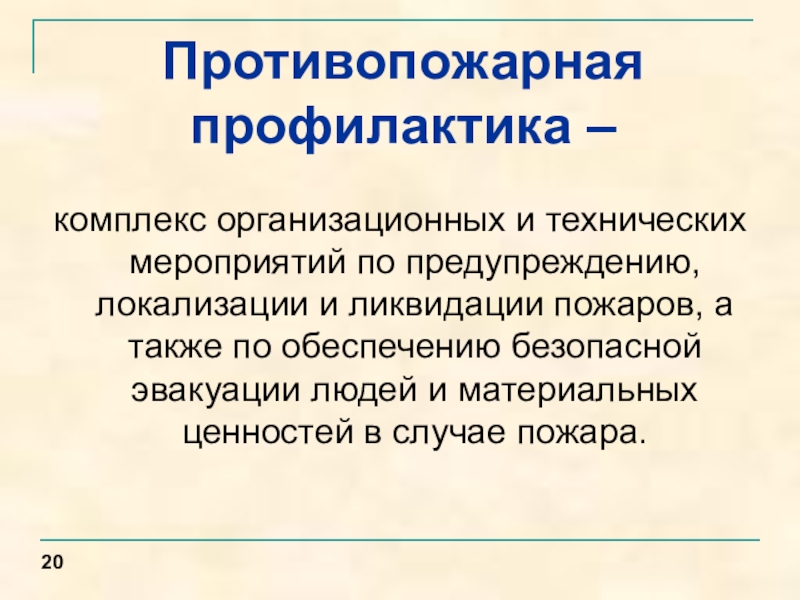

Слайд 20комплекс организационных и технических мероприятий по предупреждению, локализации и ликвидации пожаров,

а также по обеспечению безопасной эвакуации людей и материальных ценностей в случае пожара.

20

Противопожарная профилактика –

комплекс организационных и технических мероприятий по предупреждению, локализации и ликвидации пожаров, а также по обеспечению безопасной эвакуации

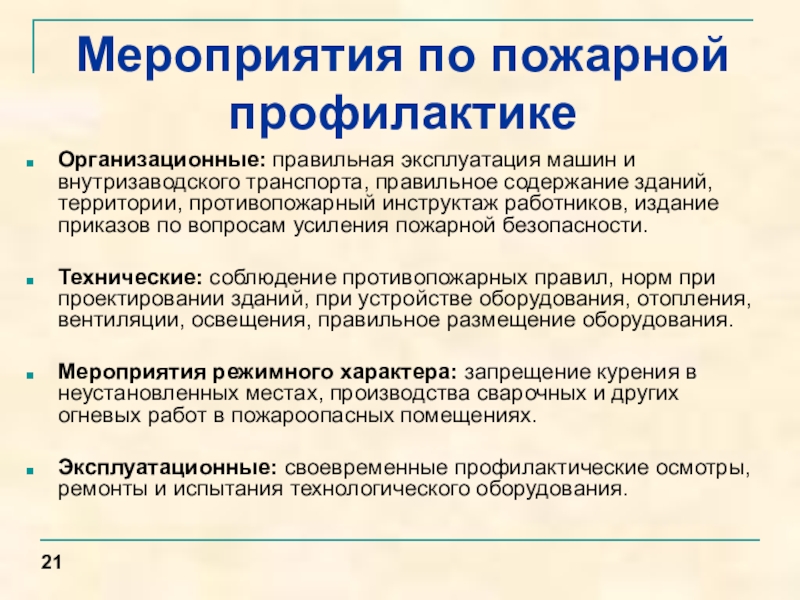

Слайд 21Организационные: правильная эксплуатация машин и внутризаводского транспорта, правильное содержание зданий, территории,

противопожарный инструктаж работников, издание приказов по вопросам усиления пожарной безопасности.

Технические: соблюдение противопожарных правил, норм при проектировании зданий, при устройстве оборудования, отопления, вентиляции, освещения, правильное размещение оборудования.

Мероприятия режимного характера: запрещение курения в неустановленных местах, производства сварочных и других огневых работ в пожароопасных помещениях.

Эксплуатационные: своевременные профилактические осмотры, ремонты и испытания технологического оборудования.

21

Мероприятия по пожарной профилактике

Организационные: правильная эксплуатация машин и внутризаводского транспорта, правильное содержание зданий, территории, противопожарный инструктаж работников, издание приказов по

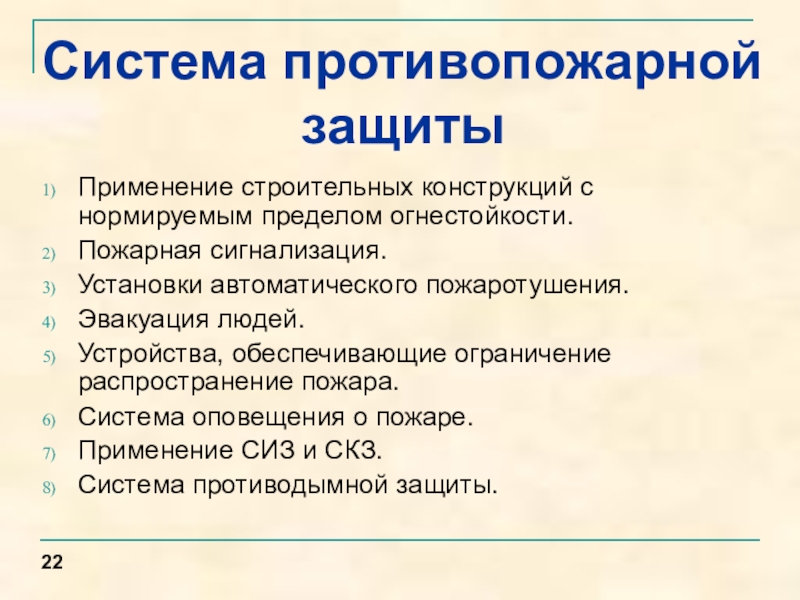

Слайд 22
Применение строительных конструкций с нормируемым пределом огнестойкости.
Пожарная сигнализация.
Установки автоматического пожаротушения.
Эвакуация

людей.
Устройства, обеспечивающие ограничение распространение пожара.
Система оповещения о пожаре.
Применение СИЗ и СКЗ.
Система противодымной защиты.

22

Система противопожарной защиты

Применение строительных конструкций с нормируемым пределом огнестойкости.Пожарная сигнализация. Установки автоматического пожаротушения.Эвакуация людей.Устройства, обеспечивающие ограничение распространение пожара.Система оповещения

Слайд 23 Спасение – вынужденное перемещение людей наружу при воздействии на

них опасных факторов пожара или при возникновении непосредственной угрозы этого воздействия.

Эвакуация – процесс организованного самостоятельного движения людей наружу из помещений, в которых имеется возможность воздействия на них факторов пожара.

Эвакуация осуществляется через эвакуационные выходы.

23

Спасение людей при пожаре

Спасение – вынужденное перемещение людей наружу при воздействии на них опасных факторов пожара или при

Слайд 24 Для того, чтобы обеспечить эвакуацию людей из объекта или

защиту людей в пределах объекта, необходимо:

установить количество, размеры и конструктивное положение эвакуационных путей, выходов;
обеспечить возможность беспрепятственного передвижения по эвакуационным путям;
организовать при необходимости управление движением людей по эвакуационным путям (световые указатели, звуковые и речевые оповещатели);
организовать применение СИЗ и СКЗ людей от опасных факторов пожара (убежища);
применение систем противодымной защиты должно обеспечить незадымление, снижение температуры на путях эвакуации.

24

Спасение людей при пожаре

Для того, чтобы обеспечить эвакуацию людей из объекта или защиту людей в пределах объекта, необходимо:установить

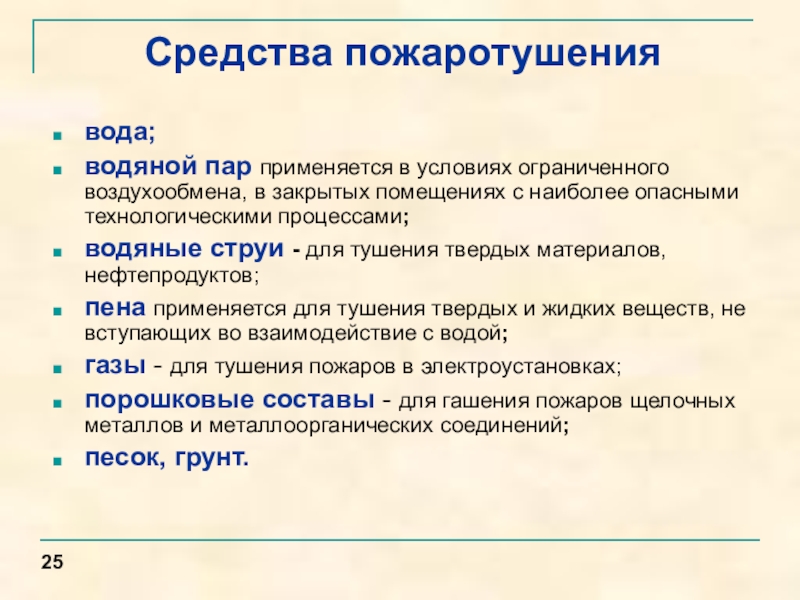

Слайд 25вода;
водяной пар применяется в условиях ограниченного воздухообмена, в закрытых помещениях с

наиболее опасными технологическими процессами;
водяные струи - для тушения твердых материалов, нефтепродуктов;
пена применяется для тушения твердых и жидких веществ, не вступающих во взаимодействие с водой;
газы - для тушения пожаров в электроустановках;
порошковые составы - для гашения пожаров щелочных металлов и металлоорганических соединений;
песок, грунт.

25

Средства пожаротушения

вода;водяной пар применяется в условиях ограниченного воздухообмена, в закрытых помещениях с наиболее опасными технологическими процессами;водяные струи -

Слайд 26 Достоинства:
охлаждающее действие;
разбавление горючей смеси паром (при испарении воды

ее объем увеличивается в 1700 раз);
механическое воздействие на пламя;
доступность и низкая стоимость;
химическая нейтральность.

Недостатки:
нефтепродукты всплывают и продолжают гореть на поверхности воды;
обладает высокой электропроводностью.

Установки водяного пожаротушения
спринклерные;
дренчерные.

26

Вода

Достоинства:охлаждающее действие;разбавление горючей смеси паром (при испарении воды ее объем увеличивается в 1700 раз);механическое

Слайд 27передвижные (пожарные автомобили);


стационарные установки;


огнетушители.
27
Аппараты пожаротушения

передвижные (пожарные автомобили); стационарные установки;огнетушители.27Аппараты пожаротушения

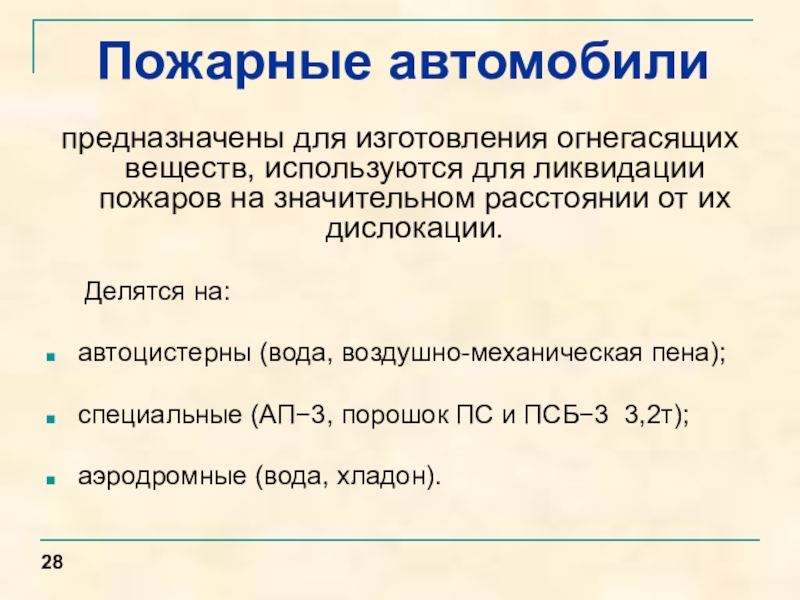

Слайд 28предназначены для изготовления огнегасящих веществ, используются для ликвидации пожаров на значительном

расстоянии от их дислокации.

Делятся на:

автоцистерны (вода, воздушно-механическая пена);

специальные (АП−3, порошок ПС и ПСБ−3 3,2т);

аэродромные (вода, хладон).

28

Пожарные автомобили

предназначены для изготовления огнегасящих веществ, используются для ликвидации пожаров на значительном расстоянии от их дислокации.

Слайд 29предназначены для тушения пожаров в начальной стадии их возникновения без участия

человека.

Могут быть автоматическими и ручными с дистанционным управлением.

Делятся на:

водяные;
пенные;
газовые;
порошковые;
паровые.


29

Стационарные установки

предназначены для тушения пожаров в начальной стадии их возникновения без участия человека.Могут быть автоматическими и ручными с

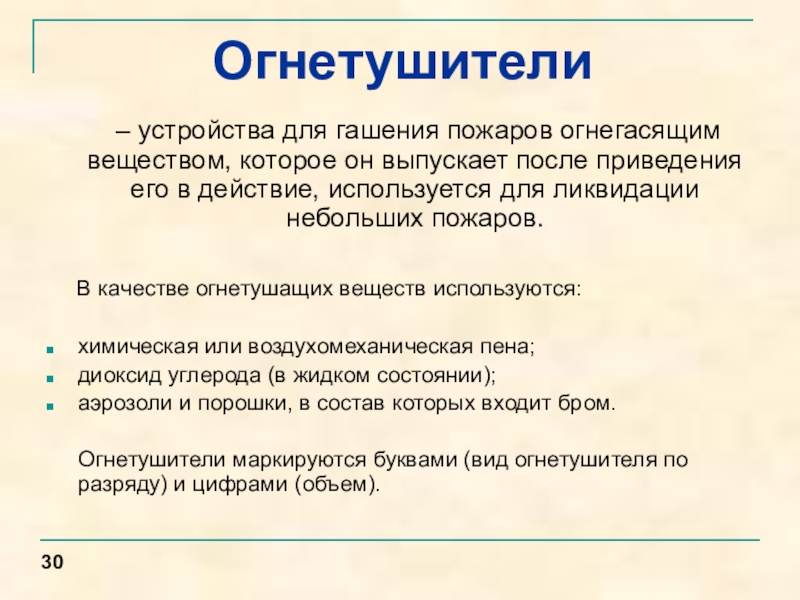

Слайд 30 – устройства для гашения пожаров огнегасящим веществом, которое он

выпускает после приведения его в действие, используется для ликвидации небольших пожаров.

В качестве огнетушащих веществ используются:

химическая или воздухомеханическая пена;
диоксид углерода (в жидком состоянии);
аэрозоли и порошки, в состав которых входит бром.

Огнетушители маркируются буквами (вид огнетушителя по разряду) и цифрами (объем).

30

Огнетушители

– устройства для гашения пожаров огнегасящим веществом, которое он выпускает после приведения его в действие,

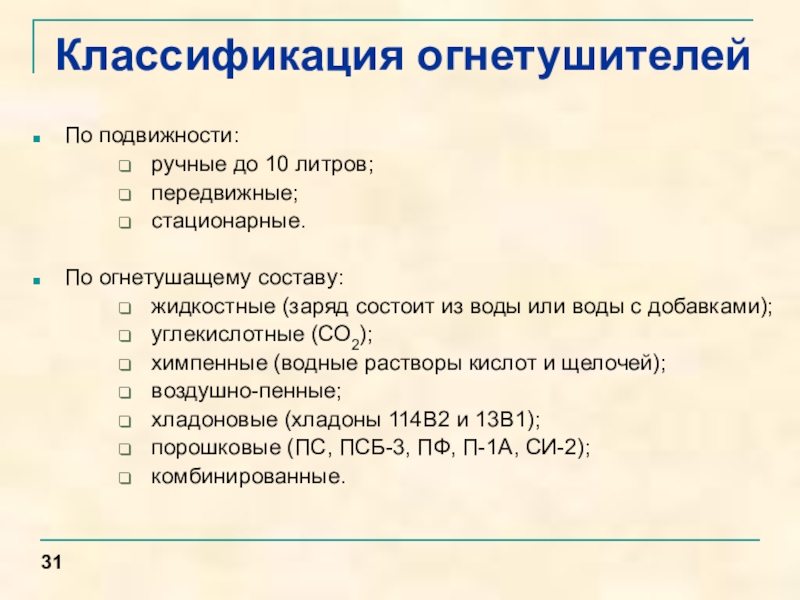

Слайд 31По подвижности:
ручные до 10 литров;
передвижные;
стационарные.

По огнетушащему составу:
жидкостные (заряд состоит из воды

или воды с добавками);
углекислотные (СО2);
химпенные (водные растворы кислот и щелочей);
воздушно-пенные;
хладоновые (хладоны 114В2 и 13В1);
порошковые (ПС, ПСБ-3, ПФ, П-1А, СИ-2);
комбинированные.

31

Классификация огнетушителей

По подвижности:ручные до 10 литров;передвижные;стационарные.По огнетушащему составу:жидкостные (заряд состоит из воды или воды с добавками); углекислотные (СО2);химпенные

Слайд 32– это система организационных и технических мероприятий и средств, обеспечивающих защиту

людей от вредного и опасного воздействия электрического тока, электрической дуги, электромагнитного поля и статического электричества

32

Электробезопасность

– это система организационных и технических мероприятий и средств, обеспечивающих защиту людей от вредного и опасного воздействия

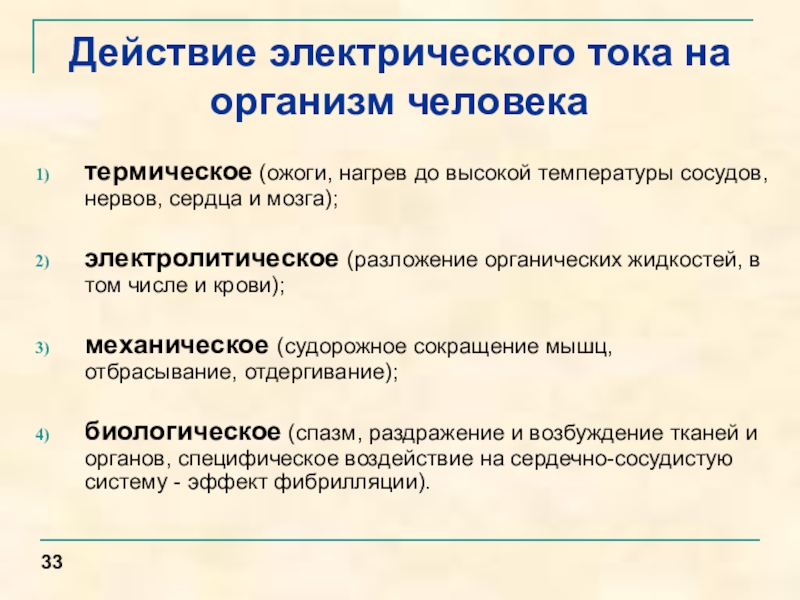

Слайд 33Действие электрического тока на организм человека
термическое (ожоги, нагрев до высокой температуры

сосудов, нервов, сердца и мозга);

электролитическое (разложение органических жидкостей, в том числе и крови);

механическое (судорожное сокращение мышц, отбрасывание, отдергивание);

биологическое (спазм, раздражение и возбуждение тканей и органов, специфическое воздействие на сердечно-сосудистую систему - эффект фибрилляции).

33

Действие электрического тока на организм человекатермическое (ожоги, нагрев до высокой температуры сосудов, нервов, сердца и мозга);электролитическое (разложение

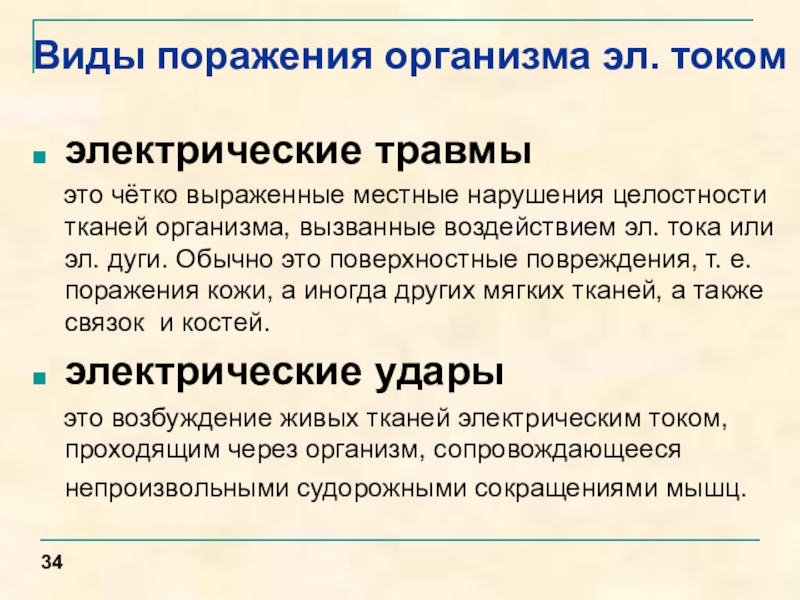

Слайд 34электрические травмы
это чётко выраженные местные нарушения целостности тканей организма,

вызванные воздействием эл. тока или эл. дуги. Обычно это поверхностные повреждения, т. е. поражения кожи, а иногда других мягких тканей, а также связок и костей.
электрические удары
это возбуждение живых тканей электрическим током, проходящим через организм, сопровождающееся непроизвольными судорожными сокращениями мышц.

34

Виды поражения организма эл. током

электрические травмы это чётко выраженные местные нарушения целостности тканей организма, вызванные воздействием эл. тока или эл.

Слайд 35электрический ожог
токовый;
дуговой;
смешанный

металлизация кожи;


35
Электрические травмы

электрический ожогтоковый;дуговой;смешанный металлизация кожи;35Электрические травмы

Слайд 36Электрические удары делятся на четыре степени:
I - судорожное сокращение мышц без

потери сознания.

II - судорожное сокращение мышц с потерей сознания, но с сохранившимся дыханием и работой сердца.

III – потеря сознания и нарушение сердечной деятельности или дыхания (или того и другого вместе).

IV – состояние клинической смерти, то есть отсутствие дыхания и кровообращения.

36

Электрические удары делятся на четыре степени: I - судорожное сокращение мышц без потери сознания.II - судорожное сокращение

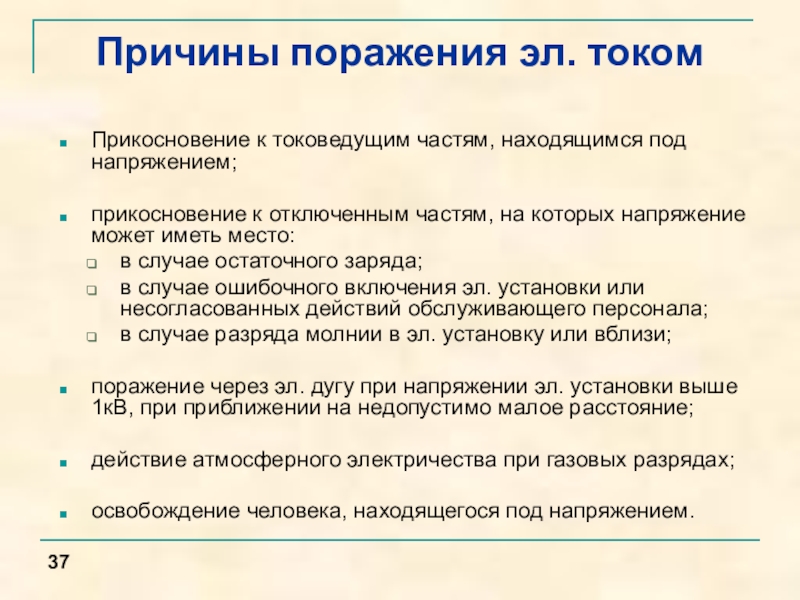

Слайд 37Причины поражения эл. током
Прикосновение к токоведущим частям, находящимся под напряжением;

прикосновение к

отключенным частям, на которых напряжение может иметь место:
в случае остаточного заряда;
в случае ошибочного включения эл. установки или несогласованных действий обслуживающего персонала;
в случае разряда молнии в эл. установку или вблизи;

поражение через эл. дугу при напряжении эл. установки выше 1кВ, при приближении на недопустимо малое расстояние;

действие атмосферного электричества при газовых разрядах;

освобождение человека, находящегося под напряжением.

37

Причины поражения эл. токомПрикосновение к токоведущим частям, находящимся под напряжением;прикосновение к отключенным частям, на которых напряжение может

Слайд 3838

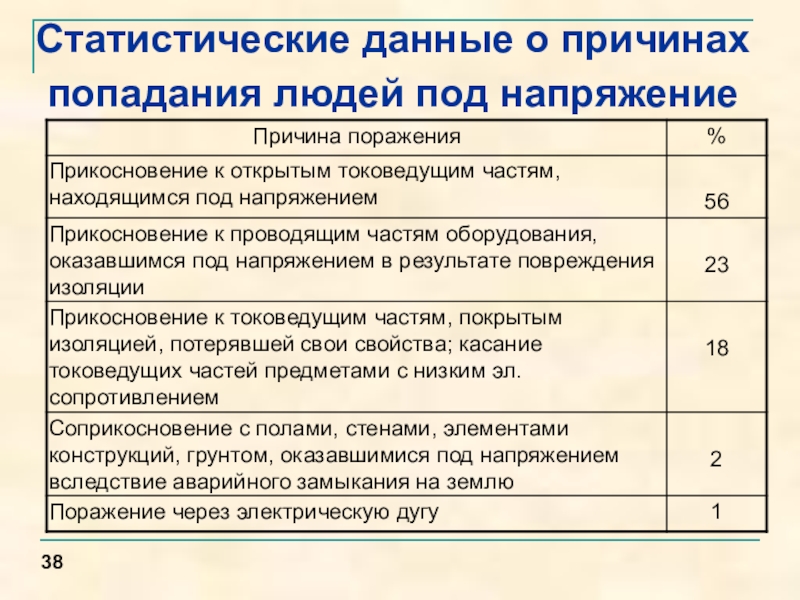

Статистические данные о причинах попадания людей под напряжение

38Статистические данные о причинах попадания людей под напряжение

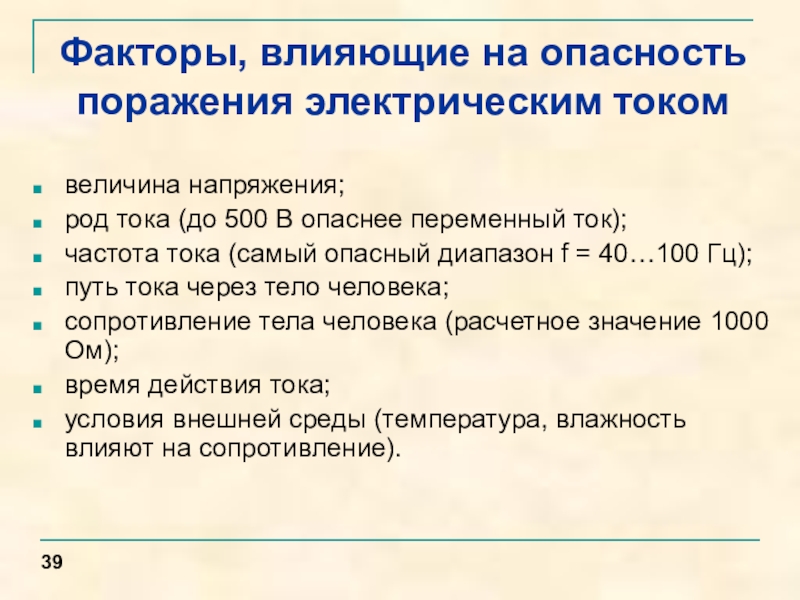

Слайд 39величина напряжения;
род тока (до 500 В опаснее переменный ток);
частота тока (самый

опасный диапазон f = 40…100 Гц);
путь тока через тело человека;
сопротивление тела человека (расчетное значение 1000 Ом);
время действия тока;
условия внешней среды (температура, влажность влияют на сопротивление).

39

Факторы, влияющие на опасность поражения электрическим током

величина напряжения;род тока (до 500 В опаснее переменный ток);частота тока (самый опасный диапазон f = 40…100 Гц);путь

Слайд 40Без повышенной опасности.
Сухие помещения с нормальной температурой, влажностью

и изолирующими полами.

С повышенной опасностью.
Влажность >75%, t>350C, токопроводящая пыль, токопроводящие полы, возможность одновременного прикосновения человека к корпусам электрооборудования и заземлённым металлоконструкциям здания.

Особо опасные.
Влажность ~ 100%, химически агрессивная среда, наличие двух и более условий повышенной опасности.

40

Классификация помещений по электроопасности

Без повышенной опасности. Сухие помещения с нормальной температурой, влажностью и изолирующими полами.С повышенной опасностью.

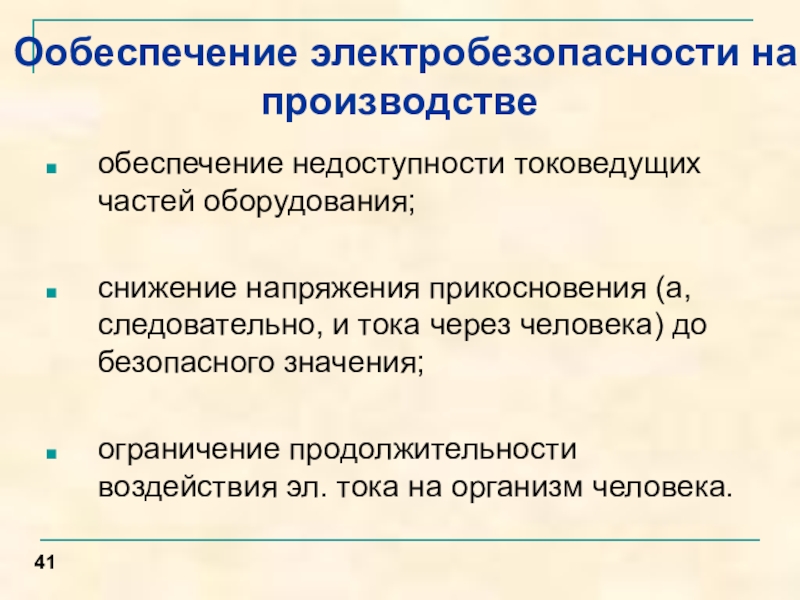

Слайд 41обеспечение недоступности токоведущих частей оборудования;

снижение напряжения прикосновения (а, следовательно, и тока

через человека) до безопасного значения;

ограничение продолжительности воздействия эл. тока на организм человека.

41

Ообеспечение электробезопасности на производстве

обеспечение недоступности токоведущих частей оборудования;снижение напряжения прикосновения (а, следовательно, и тока через человека) до безопасного значения;ограничение продолжительности

Слайд 42организационные;

организационно-технические;

технические.
42
Меры защиты от эл. тока

организационные;организационно-технические;технические.42Меры защиты от эл. тока

Слайд 43инструктаж;

техника безопасности;

правильная организация рабочего места;

режим труда и отдыха;

применение СИЗ;

применение предупреждающих плакатов

и знаков безопасности;

подбор кадров.

43

Организационные меры защиты

инструктаж;техника безопасности;правильная организация рабочего места;режим труда и отдыха;применение СИЗ;применение предупреждающих плакатов и знаков безопасности;подбор кадров.43Организационные меры защиты

Слайд 44 Электрозащитные средства предназначены для защиты людей от

поражения током, воздействия эл. дуги и электромагнитного поля.

Основные - для работы в электроустановках напряжением выше 1 кВ:
изолирующие штанги,
изолирующие и электроизмерительные клещи,
указатели напряжения.

Дополнительные:
диэлектрические перчатки, боты, ковры и колпаки;
индивидуальные экранизирующие комплекты,
изолирующие подставки и накладки;
переносные заземления;
оградительные устройства;
плакаты и знаки безопасности.

44

Средства индивидуальной защиты

Электрозащитные средства предназначены для защиты людей от поражения током, воздействия эл. дуги и

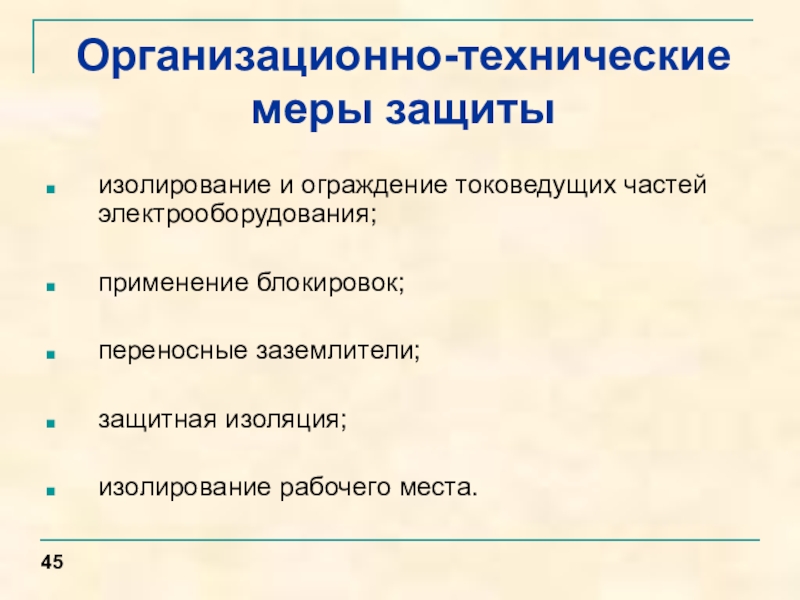

Слайд 45изолирование и ограждение токоведущих частей электрооборудования;

применение блокировок;

переносные заземлители;

защитная изоляция;

изолирование рабочего места.
45
Организационно-технические

меры защиты
изолирование и ограждение токоведущих частей электрооборудования;применение блокировок;переносные заземлители;защитная изоляция;изолирование рабочего места.45Организационно-технические меры защиты

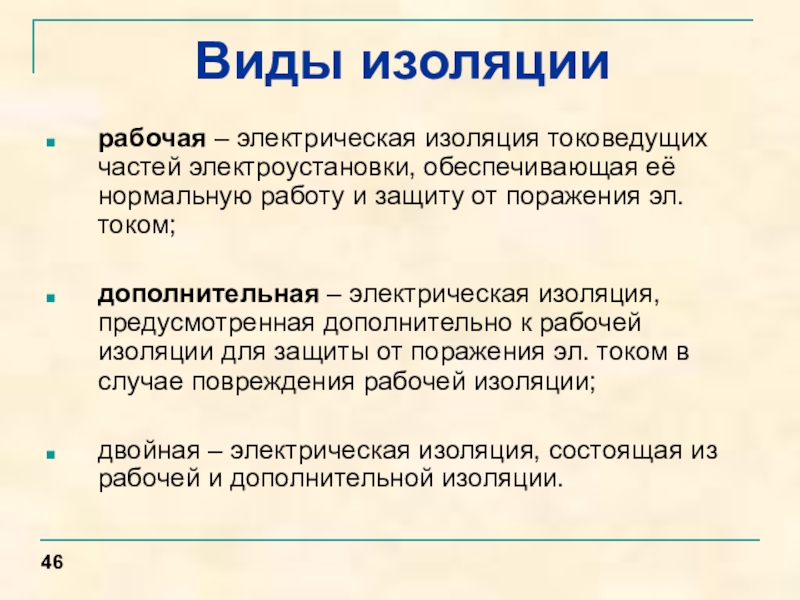

Слайд 46рабочая – электрическая изоляция токоведущих частей электроустановки, обеспечивающая её нормальную работу

и защиту от поражения эл. током;

дополнительная – электрическая изоляция, предусмотренная дополнительно к рабочей изоляции для защиты от поражения эл. током в случае повреждения рабочей изоляции;

двойная – электрическая изоляция, состоящая из рабочей и дополнительной изоляции.

46

Виды изоляции

рабочая – электрическая изоляция токоведущих частей электроустановки, обеспечивающая её нормальную работу и защиту от поражения эл. током;дополнительная

Слайд 47применение малых напряжений;
разделение электрической сети;
контроль, профилактика изоляции, обнаружение её повреждений,

защита от замыканий на землю;
компенсация ёмкостного тока утечки;
защитное заземление;
двойная изоляция;
зануление;
защитное отключение.

47

Технические меры защиты

применение малых напряжений; разделение электрической сети;контроль, профилактика изоляции, обнаружение её повреждений, защита от замыканий на землю;компенсация ёмкостного

Слайд 48Сосуд, работающий под давлением – герметически закрытая емкость, предназначенная для ведения

химических и тепловых процессов, а также для хранения и перевозки сжатых, сжиженных и растворенных газов и жидкостей, находящихся под избыточным давлением.


При нарушении их герметичности и режимов эксплуатации возможны взрывы.

48

Производственное оборудование и системы, находящиеся под давлением

Сосуд, работающий под давлением – герметически закрытая емкость, предназначенная для ведения химических и тепловых процессов, а также

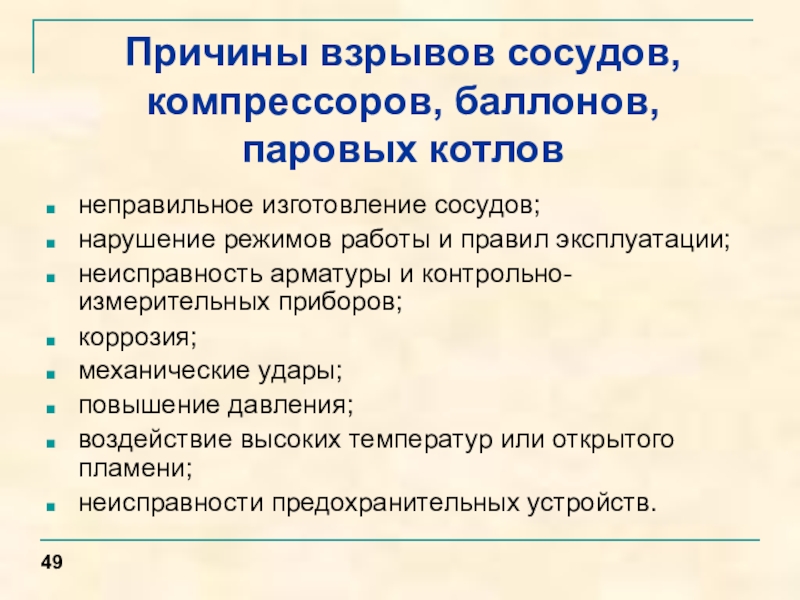

Слайд 49неправильное изготовление сосудов;
нарушение режимов работы и правил эксплуатации;
неисправность арматуры и контрольно-измерительных

приборов;
коррозия;
механические удары;
повышение давления;
воздействие высоких температур или открытого пламени;
неисправности предохранительных устройств.

49

Причины взрывов сосудов, компрессоров, баллонов, паровых котлов

неправильное изготовление сосудов;нарушение режимов работы и правил эксплуатации;неисправность арматуры и контрольно-измерительных приборов;коррозия;механические удары;повышение давления;воздействие высоких температур или

Слайд 50техническое освидетельствование сосудов (проводится при изготовлении и далее с установленной периодичностью);

все

сосуды снабжаются приборами для измерения давления, температуры, указателями уровня жидкости, предохранительными устройствами;

специальная окраска сосудов, надписи и маркировка;

поддержание температуры хранения (в том числе и пустых сосудов);

соблюдение требований безопасности при транспортировке.

50

Методы обеспечения безопасности герметичных систем, работающих под давлением

техническое освидетельствование сосудов (проводится при изготовлении и далее с установленной периодичностью);все сосуды снабжаются приборами для измерения давления,

Слайд 51Вопросы для самопроверки:
Перечислите средства индивидуальной и коллективной защиты от механического травмирования.
Что

включает в себя система противопожарной защиты?
Какие средства применяются для тушения пожара?
Какое действие оказывает эл. ток на организм человека?
Перечислите организационные меры защиты от эл. тока.
Перечислите организационно-технические меры защиты от эл. тока.
Перечислите технические меры защиты от эл. тока.

51

Вопросы для самопроверки:Перечислите средства индивидуальной и коллективной защиты от механического травмирования.Что включает в себя система противопожарной защиты?Какие
Скачать презентацию

Похожие презентации

Опасные ситуации в жилище Опасные ситуации в жилище 239
Презентация по ОБЖ Знание и соблюдение правил поведения на водоемах Презентация по ОБЖ Знание и соблюдение правил поведения на водоемах 253
Требования пожарной безопасности и задачи должностных лиц и работников организации по их выполнению Требования пожарной безопасности и задачи должностных лиц и работников организации по их выполнению 402
Презентация к уроку ОБЖ по теме: Правильное питание. Презентация к уроку ОБЖ по теме: Правильное питание. 292
Презентация по ОБЖ Антиобщественное поведение Презентация по ОБЖ Антиобщественное поведение 286
Основы Безопасности Жизнедеятельности. Презентация Чрезвычайные ситуации и их классификация Основы Безопасности Жизнедеятельности. Презентация Чрезвычайные ситуации и их классификация 183

Что такое shareslide.ru?

Это сайт презентаций, где можно хранить и обмениваться своими презентациями, докладами, проектами, шаблонами в формате PowerPoint с другими пользователями. Мы помогаем школьникам, студентам, учителям, преподавателям хранить и обмениваться учебными материалами.

Для правообладателей

Яндекс.Метрика

Обратная связь

Email: Нажмите что бы посмотреть
