Слайд 1ЗАНЯТИЕ ПО ОСНОВАМ ОГНЕВОЙ ПОДГОТОВКИ ТЕМА № 3 «БОЕПРИПАСЫ. РУЧНЫЕ ОСКОЛОЧНЫЕ ГРАНАТЫ» ЗАНЯТИЕ
Слайд 2ЦЕЛИ УРОКА:
2. Изучить работу частей и механизмов запала УЗРГМ.
1. Уяснить назначение
и устройство запала УЗРГМ.
Слайд 3БОЕВЫЕ ХАРАКТЕРИСТИКИ
ГРАНАТ ДИСТАНЦИОННОГО ДЕЙСТВИЯ
Ф-1
Масса 600 грамм
Масса тротила 60 грамм
D броска 25-40 м
R поражения до
200 м
Время замедления 3,2 - 4,2 с
Время замедления 3,2 - 4,2 с
РГД-5
Масса 310 грамм
Масса тротила 110 грамм
D броска 35-45 м
R поражения 25 м
Время замедления 3,2 - 4,2 с
Слайд 4БОЕВЫЕ ХАРАКТЕРИСТИКИ
ГРАНАТ УДАРНО-ДИСТАНЦИОННОГО ДЕЙСТВИЯ
РГО
Масса гранаты 530 грамм
Масса гексогена 92 грамм
Время взведения 1,3 -
1,8 с
Время самоликвидации 3,2 - 4,2 с
R поражения до 150 м
D броска 25-40 м
Время самоликвидации 3,2 - 4,2 с
R поражения до 150 м
D броска 25-40 м
РГН
Масса гранаты 310 грамм
Масса гексогена 114 грамм
Время взведения 1,3 - 1,8 с
Время самоликвидации 3,2 - 4,2 с
R поражениядо до 35 м
D броска 35-45 м

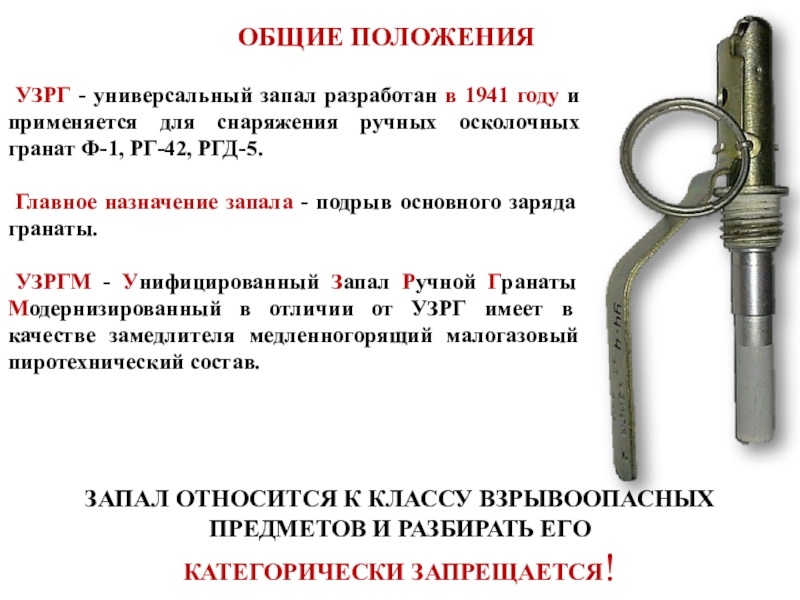

Слайд 5ОБЩИЕ ПОЛОЖЕНИЯ
УЗРГ - универсальный запал разработан в 1941 году и применяется
для снаряжения ручных осколочных гранат Ф-1, РГ-42, РГД-5.
Главное назначение запала - подрыв основного заряда гранаты.
УЗРГМ - Унифицированный Запал Ручной Гранаты Модернизированный в отличии от УЗРГ имеет в качестве замедлителя медленногорящий малогазовый пиротехнический состав.
Главное назначение запала - подрыв основного заряда гранаты.
УЗРГМ - Унифицированный Запал Ручной Гранаты Модернизированный в отличии от УЗРГ имеет в качестве замедлителя медленногорящий малогазовый пиротехнический состав.
ЗАПАЛ ОТНОСИТСЯ К КЛАССУ ВЗРЫВООПАСНЫХ ПРЕДМЕТОВ И РАЗБИРАТЬ ЕГО
КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ!
Слайд 7УДАРНЫЙ МЕХАНИЗМ
служит для воспламенения капсюля-воспламенителя запала и состоит из:
Трубка ударного
механизма с направляющей шайбой
Соединительная
втулка
Боевая
пружина
Ударник
Шайба
ударника
Спусковой
рычаг
Предохранительная
чека
ОБЩИЙ ВИД
Слайд 8служит для взрыва разрывного заряда гранаты и стоит из:
СОБСТВЕННО ЗАПАЛ
1.
Втулка замедлителя в верхней части имеет резьбу для соединения с трубкой ударного механизма, гнездо для капсюля-воспламенителя, канал для замедлителя и проточку для присоединения гильзы капсюля-детонатора.
2. Капсюль-воспламенитель предназначен для воспламенения замедлителя.
3. Замедлитель передает луч огня от капсюля-воспламенителя к капсюлю-детонатору.
4. Капсюль-детонатор служит для взрыва разрывного заряда гранаты. Он помещен в гильзе, закрепленной на нижней части втулки замедлителя.
Слайд 9РАБОТА ЧАСТЕЙ И МЕХАНИЗМОВ УЗРГМ
ИСХОДНОЕ ПОЛОЖЕНИЕ
В служебном обращении ударник постоянно находится
во взведенном состоянии и удерживается вилкой спускового рычага. Спусковой рычаг соединен с трубкой ударного механизма предохранительной чекой.
ДЛЯ МЕТАНИЯ ГРАНАТЫ НЕОБХОДИМО:
1. Одной рукой прижать спусковой рычаг к корпусу гранаты.
2. Другой рукой выпрямить концы предохранительной чеки и выдернуть её из отверстия проушины за кольцо.
ДЛЯ МЕТАНИЯ ГРАНАТЫ НЕОБХОДИМО:
1. Одной рукой прижать спусковой рычаг к корпусу гранаты.
2. Другой рукой выпрямить концы предохранительной чеки и выдернуть её из отверстия проушины за кольцо.
ПОСЛЕ ВЫДЕРГИВАНИЯ ЧЕКИ ПОЛОЖЕНИЕ ЧАСТЕЙ ЗАПАЛА НЕ МЕНЯЕТСЯ!

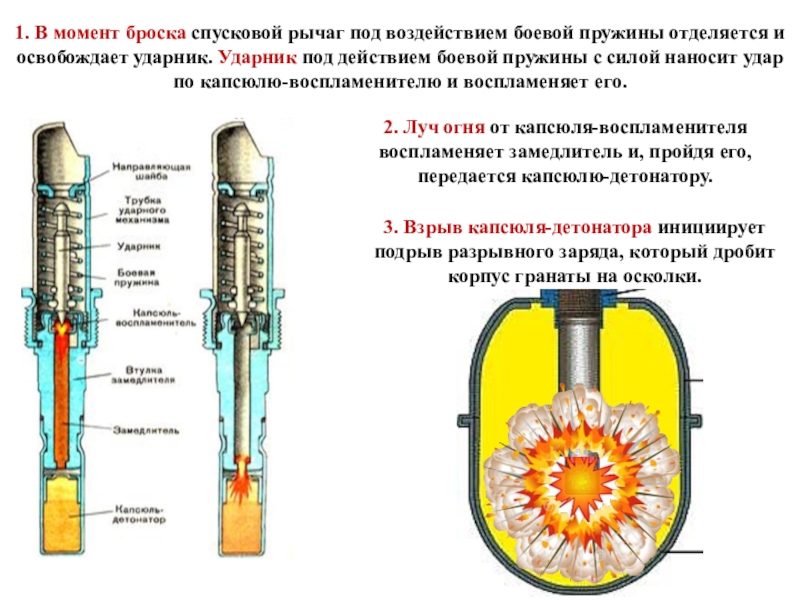

Слайд 101. В момент броска спусковой рычаг под воздействием боевой пружины отделяется
и освобождает ударник. Ударник под действием боевой пружины с силой наносит удар по капсюлю-воспламенителю и воспламеняет его.
2. Луч огня от капсюля-воспламенителя воспламеняет замедлитель и, пройдя его, передается капсюлю-детонатору.
3. Взрыв капсюля-детонатора инициирует подрыв разрывного заряда, который дробит корпус гранаты на осколки.
Слайд 11УЗРГМ СОСТОИТ ИЗ:
УДАРНОГО
МЕХАНИЗМА
СОБСТВЕННО
ЗАПАЛА
ЗАПАЛ СОСТОИТ:
1. Втулки замедлителя
2. Капсюля-воспламенителя
3.
Замедлителя
4. Капсюля-детонатора
САМОПРОВЕРКА И ВЗАИМОПРОВЕРКА ЗНАНИЙ
Слайд 12служит для воспламенения капсюля-воспламенителя запала и состоит из:
Трубка ударного механизма с
направляющей шайбой
Соединительная
втулка
Боевая
пружина
Ударник
Шайба
ударника
Спусковой
рычаг
Предохранительная
чека
ДОЛОЖИТЬ НАЗНАЧЕНИЕ И ЧАСТИ УДАРНОГО МЕХАНИЗМА

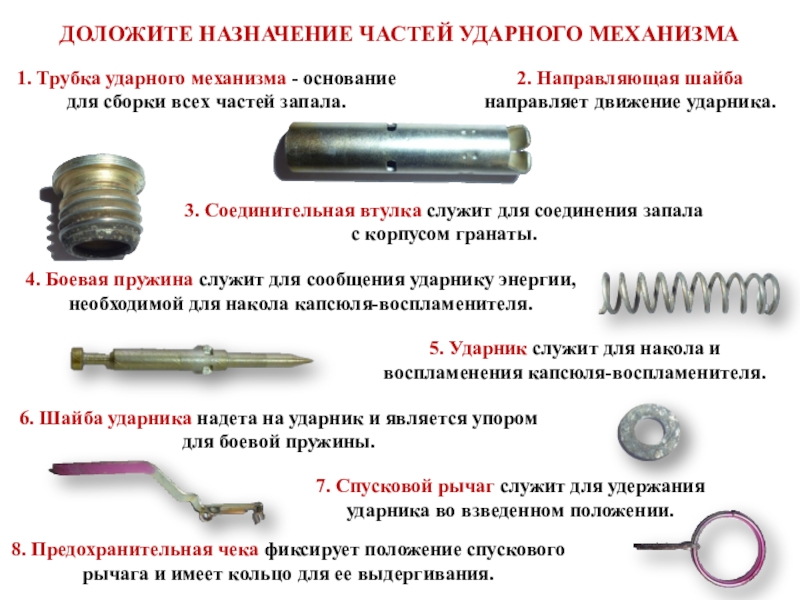

Слайд 13ДОЛОЖИТЕ НАЗНАЧЕНИЕ ЧАСТЕЙ УДАРНОГО МЕХАНИЗМА
1. Трубка ударного механизма - основание
для сборки всех частей запала.
2. Направляющая шайба направляет движение ударника.
3. Соединительная втулка служит для соединения запала
с корпусом гранаты.
4. Боевая пружина служит для сообщения ударнику энергии, необходимой для накола капсюля-воспламенителя.
5. Ударник служит для накола и воспламенения капсюля-воспламенителя.
6. Шайба ударника надета на ударник и является упором
для боевой пружины.
7. Спусковой рычаг служит для удержания ударника во взведенном положении.
8. Предохранительная чека фиксирует положение спускового рычага и имеет кольцо для ее выдергивания.
Слайд 14ДОМАШНЕЕ ЗАДАНИЕ
ВЫУЧИТЬ:
1. Назначение и общее устройство запала УЗРГМ.
2. Устройство ударного механизма.
3.
Устройство собственно запала.
