Слайд 1Веревочные узлы, их виды и техника вязания.
Выполнила: Переломова Т.Б.
учитель ОБЖ
МБОУ «СОШ

№40»
Веревочные узлы, их виды и техника вязания.Выполнила: Переломова Т.Б.учитель ОБЖМБОУ «СОШ №40»

Слайд 2 Порой человека узлы преследуют на каждом шагу, выходя из

дома, мы завязываем галстук и ботинки, в быту и на природе, нам приходиться вязать узлы. Любой рыбак или охотник уже умеет завязывать различные узлы для своих нужд. А в альпинизме или в морском деле, люди просто обязаны уметь завязывать с десяток узлов.
Порой человека узлы преследуют на каждом шагу, выходя из дома, мы завязываем галстук и ботинки,

Слайд 3 Иметь в рюкзаке несколько метров веревки – это еще

не все. Надо уметь ею пользоваться, то есть знать основные туристические узлы.


Иметь в рюкзаке несколько метров веревки – это еще не все. Надо уметь ею пользоваться,

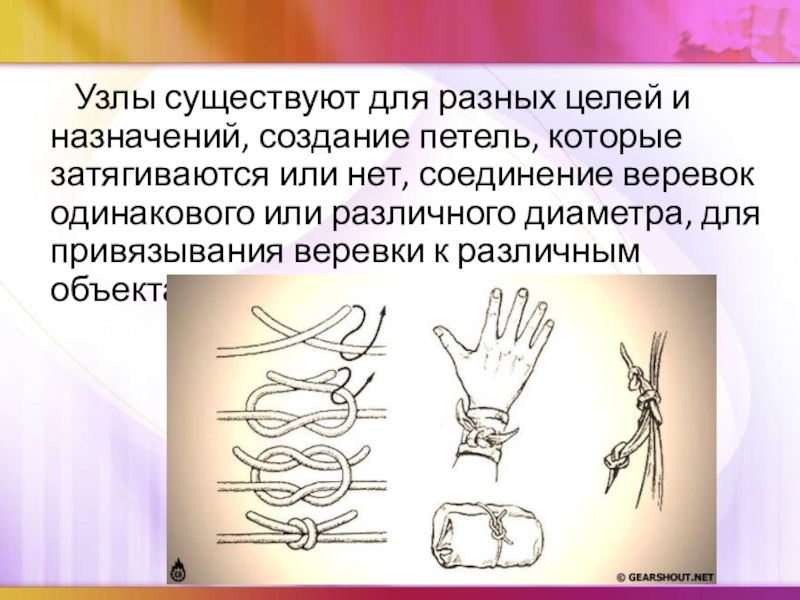

Слайд 4 Узлы существуют для разных целей и назначений, создание петель,

которые затягиваются или нет, соединение веревок одинакового или различного диаметра, для привязывания веревки к различным объектам и т.д.
Узлы существуют для разных целей и назначений, создание петель, которые затягиваются или нет, соединение веревок

Слайд 5 Но чтобы правильно вязать узлы, нужна практика. И лучше

отказаться от узла, и воспользоваться другим, если вы, хоть немного сомневаетесь в его вязке. Мы начнем с самых простых узлов и будем с каждым новым узлом приближаться к более сложным узлам.


Но чтобы правильно вязать узлы, нужна практика. И лучше отказаться от узла, и воспользоваться другим,

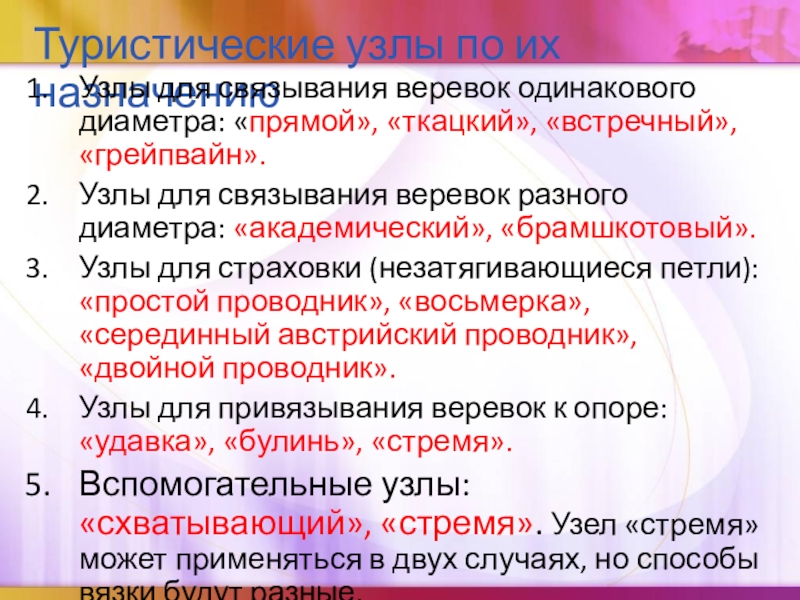

Слайд 6Туристические узлы по их назначению
Узлы для связывания веревок одинакового диаметра: «прямой»,

«ткацкий», «встречный», «грейпвайн».
Узлы для связывания веревок разного диаметра: «академический», «брамшкотовый».
Узлы для страховки (незатягивающиеся петли): «простой проводник», «восьмерка», «серединный австрийский проводник», «двойной проводник».
Узлы для привязывания веревок к опоре: «удавка», «булинь», «стремя».
Вспомогательные узлы: «схватывающий», «стремя». Узел «стремя» может применяться в двух случаях, но способы вязки будут разные.
Туристические узлы по их назначениюУзлы для связывания веревок одинакового диаметра: «прямой», «ткацкий», «встречный», «грейпвайн».Узлы для связывания веревок

Слайд 7Прямой узел
Прямой узел, служит для соединения веревок примерно одинакового

диаметра. Связывать веревки разного диаметра этим узлом не безопасно, так как тонкий трос будет рвать более толстую веревку.

а — обычный способ вязки; 6 — морской способ вязки

Прямой узел  Прямой узел, служит для соединения веревок примерно одинакового диаметра. Связывать веревки разного диаметра этим

Слайд 8Ткацкий узел
Берутся две веревки одинакового диаметра, накладываются друг на

друга, затем вяжется контрольный узел сначала с одной стороны (а), потом с другой (6). Далее узлы стягиваются и на концах завязываются контрольные узлы (в).

Ткацкий узел   Берутся две веревки одинакового диаметра, накладываются друг на друга, затем вяжется контрольный узел

Слайд 9Встречный узел
Берем две веревки одинакового диаметра, на конце одной

вяжется простой узел (а), затем второй веревкой навстречу ходовому концу первой веревки полностью повторяем узел, чтобы он получился двойным и ходовые концы выходили в разные стороны (. б). После этого узел затягивается, контрольные узлы обычно не вяжутся (в).
Встречный узел  Берем две веревки одинакового диаметра, на конце одной вяжется простой узел (а), затем второй

Слайд 10Грейпвайн
Грейпвайн является самым прочным из узлов предназначенных для связывания

веревок одинакового диаметра.
Этот узел имеет наименьший коэффициент ослабления веревок в 5%, таких показателей нет у других узлов. При вязке узла Грейпвайн можно обойтись без контрольных узлов, он всё равно остается довольно безопасным.
Грейпвайн  Грейпвайн является самым прочным из узлов предназначенных для связывания веревок одинакового диаметра.   Этот

Слайд 11Академический
Академическим узлом также можно связывать веревки разной толщины. В

отличие от шкотового и брамшкотового он может применяться при переменных нагрузках. Этот усложненный вариант прямого узла обладает всеми его свойствами.
Академический  Академическим узлом также можно связывать веревки разной толщины. В отличие от шкотового и брамшкотового он

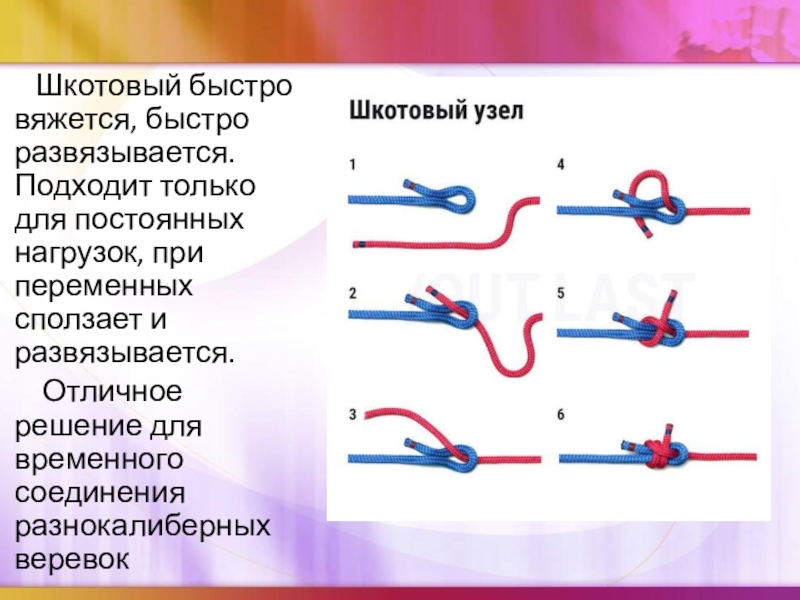

Слайд 12 Шкотовый быстро вяжется, быстро развязывается. Подходит только для постоянных

нагрузок, при переменных сползает и развязывается.
Отличное решение для временного соединения разнокалиберных веревок
Шкотовый быстро вяжется, быстро развязывается. Подходит только для постоянных нагрузок, при переменных сползает и развязывается.

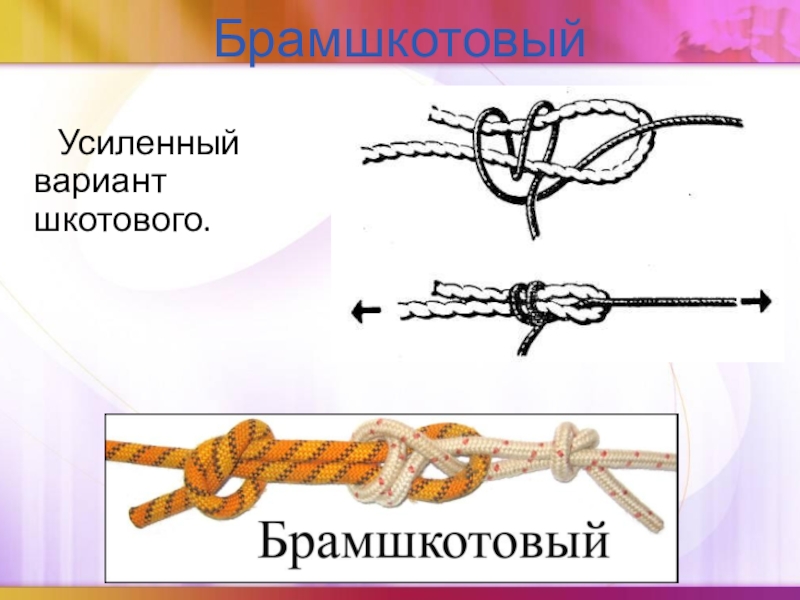

Слайд 13Брамшкотовый
Усиленный вариант шкотового.

Брамшкотовый  Усиленный вариант шкотового.

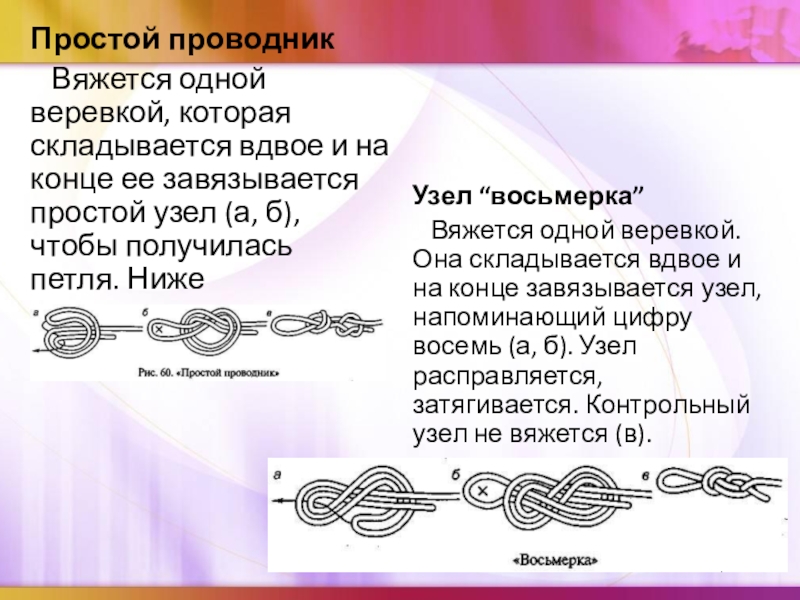

Слайд 14Простой проводник
Вяжется одной веревкой, которая складывается вдвое и на

конце ее завязывается простой узел (а, б), чтобы получилась петля. Ниже завязывается контрольный узел (в).

Узел “восьмерка”
Вяжется одной веревкой. Она складывается вдвое и на конце завязывается узел, напоминающий цифру восемь (а, б). Узел расправляется, затягивается. Контрольный узел не вяжется (в).

Простой проводник  Вяжется одной веревкой, которая складывается вдвое и на конце ее завязывается простой узел (а,

Слайд 15Узел “срединный австрийский проводник”
Узел вяжется на одной веревке. Веревка

берется за середину, затем поворотом на 360° из нее складывается восьмерка (а), вершина которой опускается вниз и протаскивается, как показано стрелкой на рисунке (б), чтобы вышла петля. Для того чтобы получился правильный узел (в), нужно растянуть концы веревки в разные стороны. Контрольный узел не вяжется.

Узел “срединный австрийский проводник”  Узел вяжется на одной веревке. Веревка берется за середину, затем поворотом на

Слайд 16Узел “двойной проводник”, или “заячьи уши”
Вяжется на одной веревке.

Веревка складывается вдвое, на ней вяжется «пустышка» (а), затягивается (в) и завязывается так, чтобы она развязалась, если дернуть ее за петлю. В том случае, когда «пустышка» будет завязана наоборот, узел «двойной проводник» не получится. Затем нижняя петля проносится, как показано стрелкой на рисунке (б), чтобы через нее прошли две верхние петли, и стягивается за верхние петли к узлу (в).

Узел “двойной проводник”, или “заячьи уши”  Вяжется на одной веревке. Веревка складывается вдвое, на ней вяжется

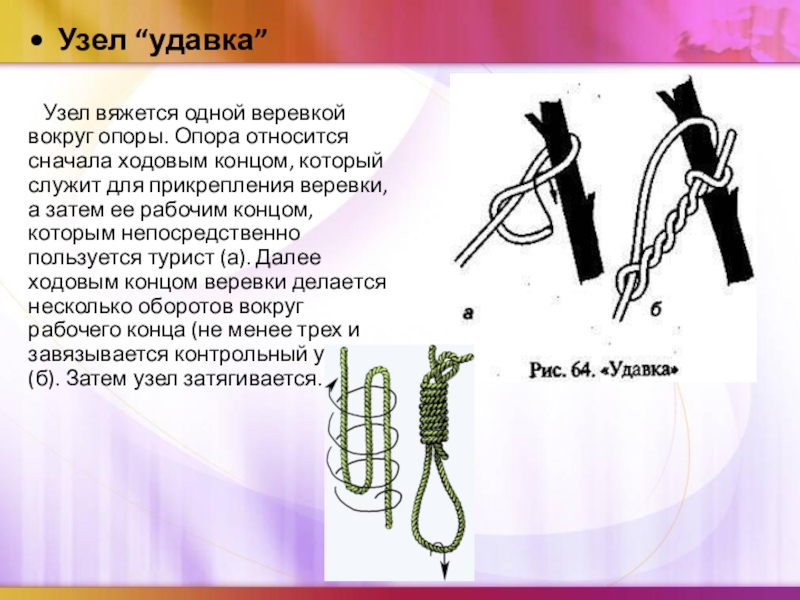

Слайд 17Узел “удавка”

Узел вяжется одной веревкой вокруг опоры. Опора относится

сначала ходовым концом, который служит для прикрепления веревки, а затем ее рабочим концом, которым непосредственно пользуется турист (а). Далее ходовым концом веревки делается несколько оборотов вокруг рабочего конца (не менее трех и завязывается контрольный узел (б). Затем узел затягивается.

Узел “удавка”  Узел вяжется одной веревкой вокруг опоры. Опора относится сначала ходовым концом, который служит для

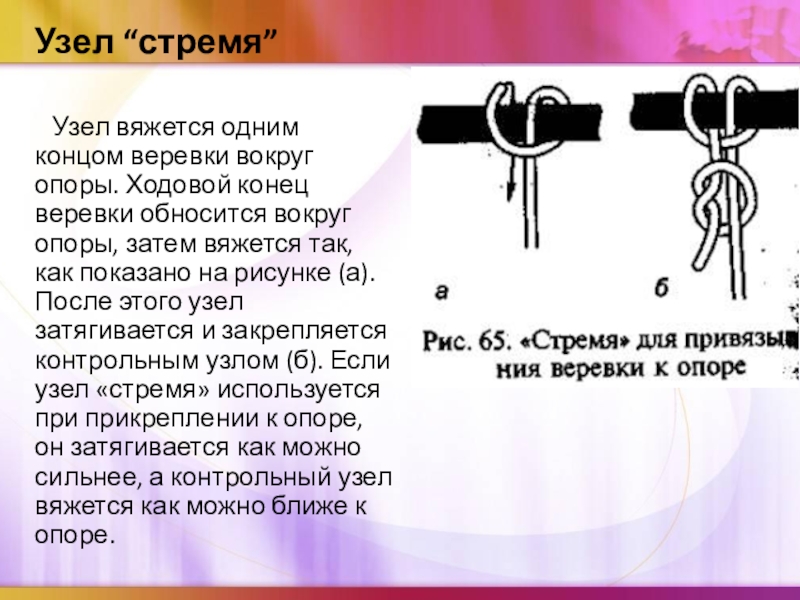

Слайд 18Узел “стремя”

Узел вяжется одним концом веревки вокруг опоры. Ходовой

конец веревки обносится вокруг опоры, затем вяжется так, как показано на рисунке (а). После этого узел затягивается и закрепляется контрольным узлом (б). Если узел «стремя» используется при прикреплении к опоре, он затягивается как можно сильнее, а контрольный узел вяжется как можно ближе к опоре.

Узел “стремя”  Узел вяжется одним концом веревки вокруг опоры. Ходовой конец веревки обносится вокруг опоры, затем

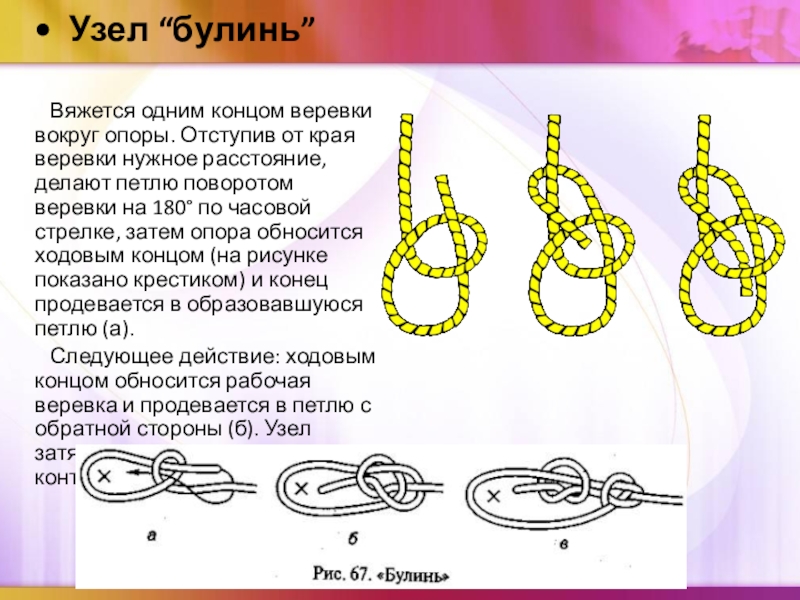

Слайд 19Узел “булинь”

Вяжется одним концом веревки вокруг опоры. Отступив от

края веревки нужное расстояние, делают петлю поворотом веревки на 180° по часовой стрелке, затем опора обносится ходовым концом (на рисунке показано крестиком) и конец продевается в образовавшуюся петлю (а).
Следующее действие: ходовым концом обносится рабочая веревка и продевается в петлю с обратной стороны (б). Узел затягивается и завязывается контрольный узел (в).

Узел “булинь”  Вяжется одним концом веревки вокруг опоры. Отступив от края веревки нужное расстояние, делают петлю

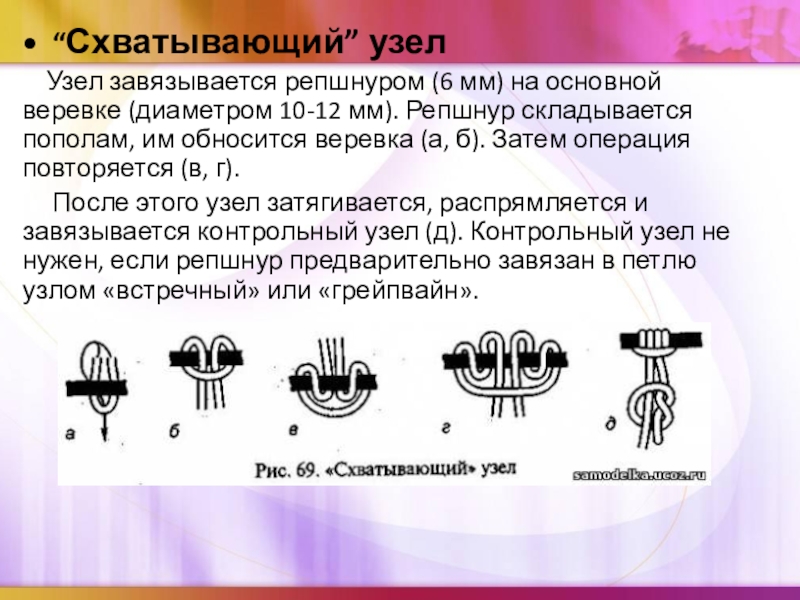

Слайд 20“Схватывающий” узел
Узел завязывается репшнуром (6 мм) на основной веревке

(диаметром 10-12 мм). Репшнур складывается пополам, им обносится веревка (а, б). Затем операция повторяется (в, г).
После этого узел затягивается, распрямляется и завязывается контрольный узел (д). Контрольный узел не нужен, если репшнур предварительно завязан в петлю узлом «встречный» или «грейпвайн».

“Схватывающий” узел  Узел завязывается репшнуром (6 мм) на основной веревке (диаметром 10-12 мм). Репшнур складывается пополам,

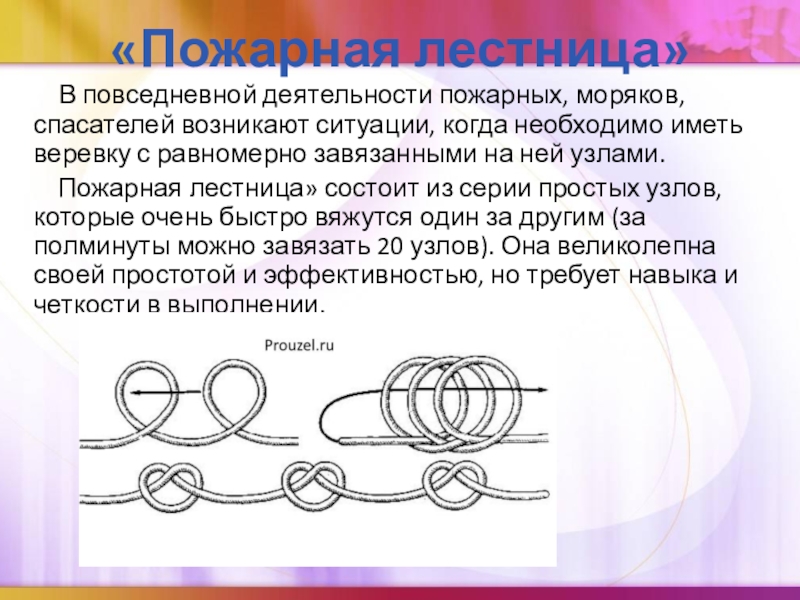

Слайд 21«Пожарная лестница»
В повседневной деятельности пожарных, моряков, спасателей возникают

ситуации, когда необходимо иметь веревку с равномерно завязанными на ней узлами.
Пожарная лестница» состоит из серии простых узлов, которые очень быстро вя­жутся один за другим (за полминуты можно завязать 20 узлов). Она великолепна своей простотой и эффективно­стью, но требует навыка и четкости в выполнении.
«Пожарная лестница»   В повседневной деятельности пожарных, моряков, спасателей возникают ситуации, когда необходимо иметь веревку с

Слайд 22 Веревка в умелых руках- отличный инструмент для создания уюта

и комфорта в походных условиях. Знание узлов и умение их вязать – один из базовых навыков.
Когда-нибудь завязанный тобой узел сможет спасти тебе жизнь.
Веревка в умелых руках- отличный инструмент для создания уюта и комфорта в походных условиях. Знание
