Презентация, доклад по ОБЖ на тему Современное вооружение ВС РФ. Автомат Калашникова

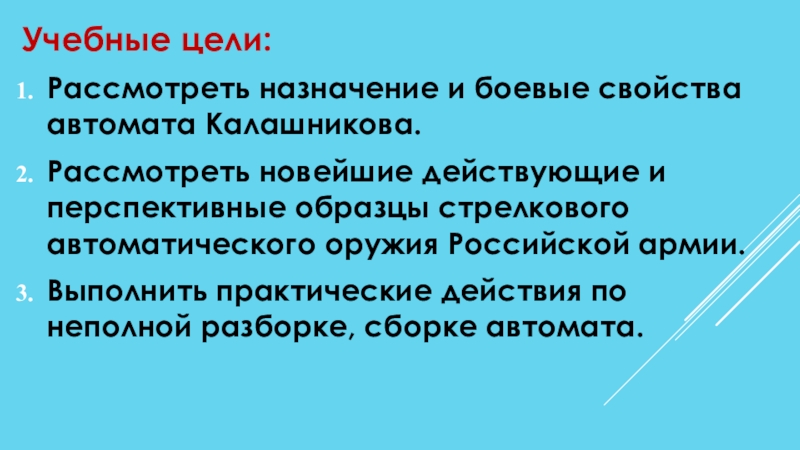

перспективные образцы стрелкового автоматического оружия Российской армии.
Выполнить практические действия по неполной разборке, сборке автомата.

механизмов при заряжании и стрельбе.
3. Дальнейшее развитие стрелкового автоматического оружия Российской армии.
4. Изучение условий и порядка выполнения нормативов по неполной разборке и сборке автомата. Выполнение нормативов: “Неполная разборка оружия” и “Сборка оружия после неполной разборки”.

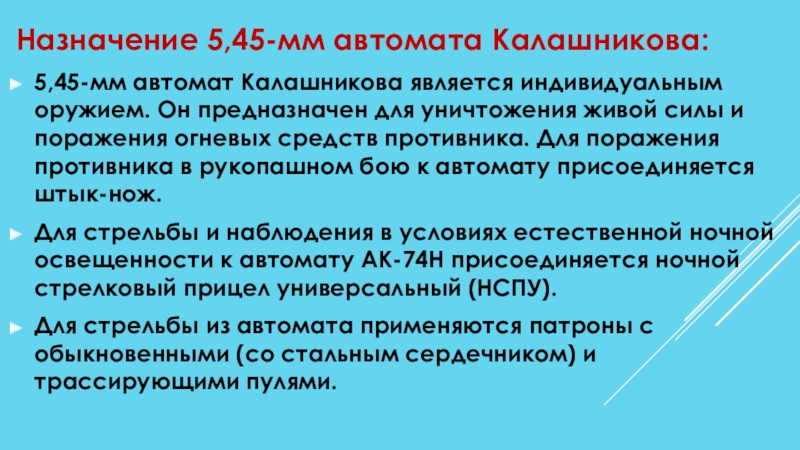

предназначен для уничтожения живой силы и поражения огневых средств противника. Для поражения противника в рукопашном бою к автомату присоединяется штык-нож.
Для стрельбы и наблюдения в условиях естественной ночной освещенности к автомату АК-74Н присоединяется ночной стрелковый прицел универсальный (НСПУ).
Для стрельбы из автомата применяются патроны с обыкновенными (со стальным сердечником) и трассирующими пулями.

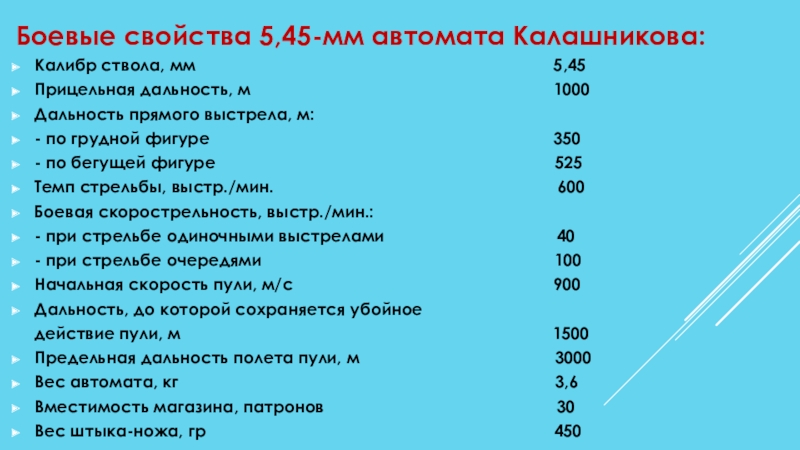

5,45
Прицельная дальность, м 1000
Дальность прямого выстрела, м:
- по грудной фигуре 350
- по бегущей фигуре 525
Темп стрельбы, выстр./мин. 600
Боевая скорострельность, выстр./мин.:
- при стрельбе одиночными выстрелами 40
- при стрельбе очередями 100
Начальная скорость пули, м/с 900
Дальность, до которой сохраняется убойное
действие пули, м 1500
Предельная дальность полета пули, м 3000
Вес автомата, кг 3,6
Вместимость магазина, патронов 30
Вес штыка-ножа, гр 450

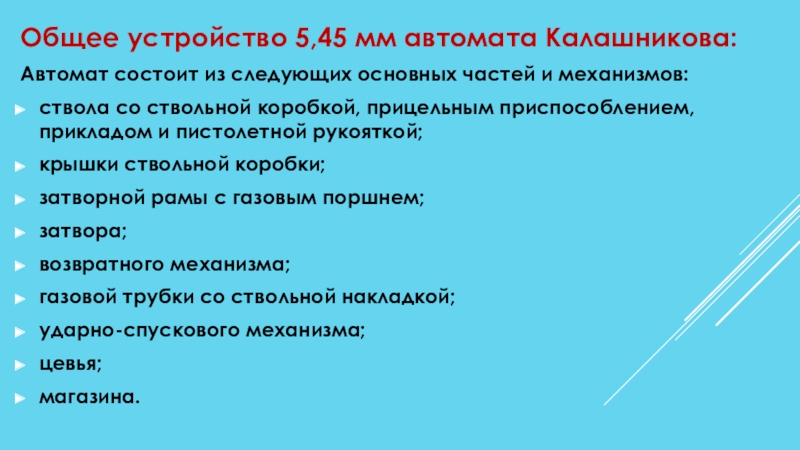

и механизмов:
ствола со ствольной коробкой, прицельным приспособлением, прикладом и пистолетной рукояткой;
крышки ствольной коробки;
затворной рамы с газовым поршнем;
затвора;
возвратного механизма;
газовой трубки со ствольной накладкой;
ударно-спускового механизма;
цевья;
магазина.

имя «Калаш» в честь автомата.
Изображение автомата Калашникова используется на флагах и гербах некоторых стран мира: Мозамбик (с примкнутым штык-ножом), Зимбабве, Буркина Фасо (с 1984 по 1997 годы), Восточный Тимор (С 2007 года).
В честь шестидесятилетия Автомата Калашникова модели 1947 года Новозеландским монетным двором были выпущены (для Островов Кука) 2 серебряные (999) монеты номиналом в 2 доллара. На них изображён генерал-лейтенант М.Т. Калашников в парадном мундире (полноцветное изображение), АК, российский солдат с автоматом и др.
На Камчатке 17 июля 2008 года был установлен памятник автомату на погранзаставе «Налычево».
Автомат входит в «Книгу рекордов Гиннеса» - он и его модификации занимают 15 % всех единиц стрелкового оружия в мире, являясь самым распространённым стрелковым оружием.
АК занял первое место в списке самых значимых изобретений XX века, по версии французского журнала «Либерасьон» (оставив позади атомное оружие и космические технологии).

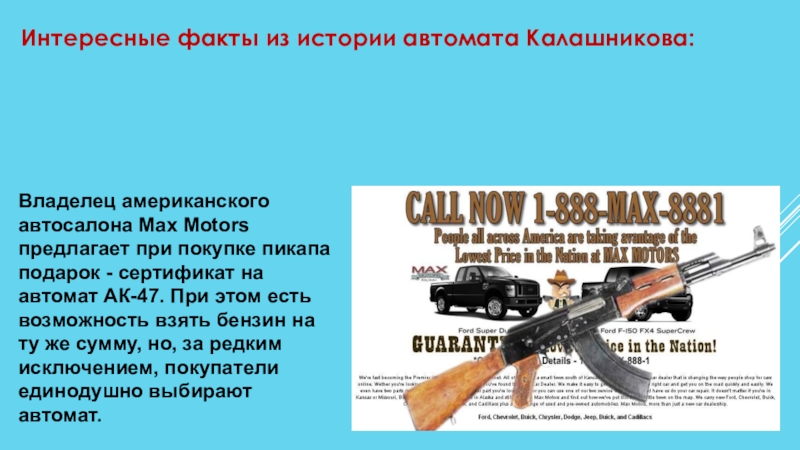

Владелец американского автосалона Max Motors предлагает при покупке пикапа подарок - сертификат на автомат АК-47. При этом есть возможность взять бензин на ту же сумму, но, за редким исключением, покупатели единодушно выбирают автомат.

имя «Калаш»
в честь автомата

и гербах некоторых стран мира:

Флаг и герб Мозамбика

Герб Зимбабве

Герб Буркина Фасо
(с 1984 по 1997 годы)

Герб Восточного Тимора
(с 2007 года)

1947 года Новозеландским монетным двором были выпущены (для Островов Кука) 2 серебряные (999 пробы) монеты номиналом в 2 доллара. На них изображён генерал-лейтенант М.Т. Калашников в парадном мундире (полноцветное изображение), АК, российский солдат с автоматом.

и некоторых странах мира:

Погранзастава «Налычево»
(Камчатка)

Египет

Москва

Египет

Судан

КНДР

- он и его модификации занимают 15 % всех единиц стрелкового оружия в мире, являясь самым распространённым стрелковым оружием.

самых значимых изобретений XX века, по версии французского журнала «Либерасьон» (оставив позади атомное оружие и космические технологии).

при покупке пикапа подарок - сертификат на автомат АК-47. При этом есть возможность взять бензин на ту же сумму, но, за редким исключением, покупатели единодушно выбирают автомат.

АЕК-971:
При принятии на вооружение Советской армии нового патрона калибра 5.45мм подразумевалось, что принимаемые вместе с ним модернизированные автомат и ручной пулемет системы Калашникова АК-74 и РПК-74 будут со временем заменены на более со вершенные и эффективные образцы стрелкового оружия. Исследовательская, а затем и конкурсная тема под кодовым именем «Абакан» была начата как раз для создания принципиально нового образца индивидуального стрелкового оружия калибра 5.45мм на замену АК-74. В рамках темы «Абакан» работало большое количество конструкторских коллективов под руководством в том числе и весьма маститых конструкторов. Однако, победа в конкурсе досталась образку, разработанному конструктором Геннадием Никоновым на Ижевском Машиностроительном Заводе (ИЖМАШ) под названием АСН. Почему победа досталась именно этому образцу - можно спорить лишь имея на руках полные результаты официальных испытаний, но так или иначе, в 1994 году автомат Никонова был официально принят на вооружение Российской Армии под обозначением АН-94. Изначально планировалось, что АН-94 со временем заменит в армии все автоматы АК-74 и АКМ, однако в свете последних веяний и с учетом особенностей конструкции АН-94, этот автомат стал оружием элиты Российской Армии и МВД. АН-94 требует гораздо более длительного обучения, чем АК-74, и потому малопригоден для призывников, да и денег на полное перевооружение у Армии нет. В настоящее время автоматы АН-94 состоят на вооружении ряда подразделений МВД и РА в Чечне (в основном укомплектованных профессионалами, а не призывниками), а также в Таманской дивизии.

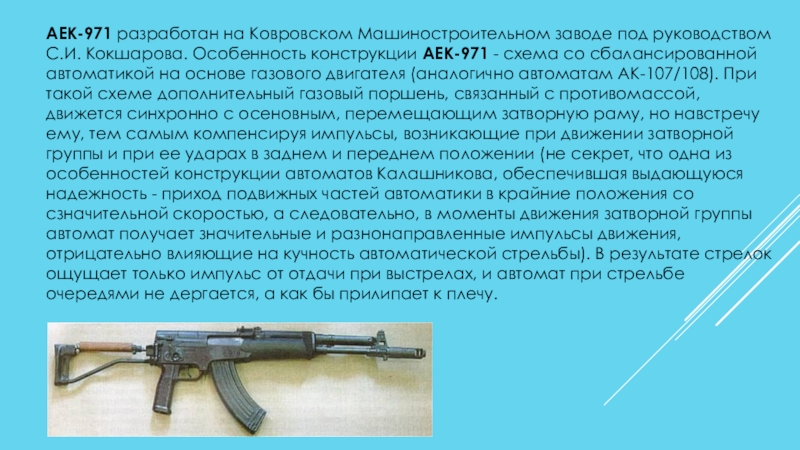

Особенность конструкции АЕК-971 - схема со сбалансированной автоматикой на основе газового двигателя (аналогично автоматам АК-107/108). При такой схеме дополнительный газовый поршень, связанный с противомассой, движется синхронно с осеновным, перемещающим затворную раму, но навстречу ему, тем самым компенсируя импульсы, возникающие при движении затворной группы и при ее ударах в заднем и переднем положении (не секрет, что одна из особенностей конструкции автоматов Калашникова, обеспечившая выдающуюся надежность - приход подвижных частей автоматики в крайние положения со сзначительной скоростью, а следовательно, в моменты движения затворной группы автомат получает значительные и разнонаправленные импульсы движения, отрицательно влияющие на кучность автоматической стрельбы). В результате стрелок ощущает только импульс от отдачи при выстрелах, и автомат при стрельбе очередями не дергается, а как бы прилипает к плечу.

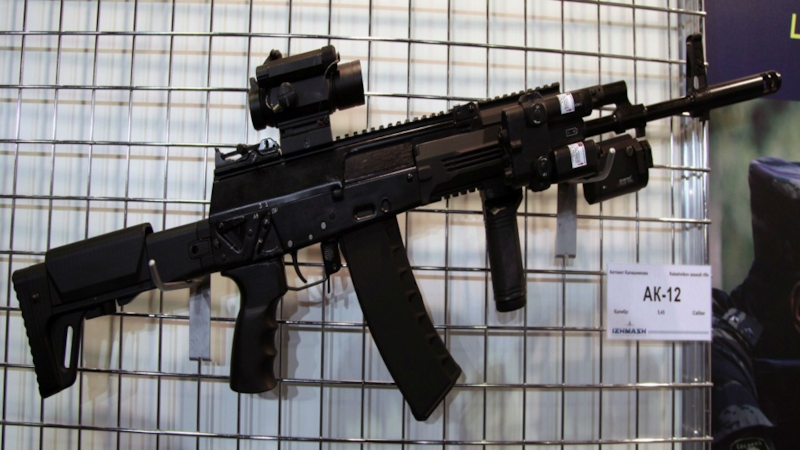

инициативном порядке с июня 2011 года под руководством главного конструктора «Ижмаша» Владимира Викторовича Злобина на основе наработок за предыдущие 10 лет. В 2011 году завершена сборка и начаты испытания первого опытного образца автомата Калашникова пятого поколения с рабочим названием АК-12. Автомат был впервые показан в январе 2012 года. Государство не оказывало поддержки разработке нового автомата из-за избыточного количества старых АК, которых насчитывалось на складах, в общей сложности, более 17 миллионов.
2 июня 2012 года в Солнечногорске главный конструктор НПО «Ижмаш» Владимир Викторович Злобин провёл презентацию АК-12 для Межведомственной рабочей группы (лаборатории) при Военно-промышленной комиссии, в состав которой входили представители Министерства обороны, МВД и ФСБ России. Члены комиссии по результатам демонстрационных стрельбы отметили, что автомат при стрельбе ведёт себя более устойчиво, чем образцы предшествующих поколений: уменьшились отдача и увод при стрельбе очередями.
В течение 2013—2014 годов, автомат встречал определённое противодействие со стороны военных под предлогом многочисленных недостатков, в связи с чем перспективному автомату отказывали в государственном финансировании испытаний.
21 февраля 2015 Минобороны выбрало автомат Калашникова АК-12 в качестве основного автомата для экипировки военнослужащих «Ратник», благодаря более низкой цене и меньшему весу в сравнении с конкурентом А-545.

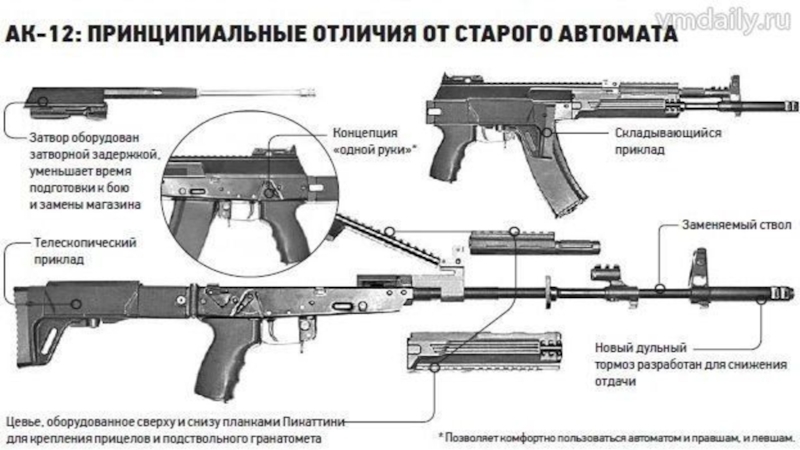

пользователей, изменён и продублирован с левой стороны флажок предохранителя-переводчика огня, введена затворная задержкаОрганы управления оружием значительно переработаны для удобства пользователей, изменён и продублирован с левой стороны флажок предохранителя-переводчика огня, введена затворная задержка, кнопка которой также располагается с двух сторон. Для лучшего доступа к кнопке затворной задержки и защёлке магазина, рукоятка удержания передвинута вперёд и укорочена спусковая скоба. Сам рычажок защёлки магазина удлинён и несколько смещён назад, его теперь можно достать пальцем руки, лежащей на рукоятке, причём при выключении защёлки патрон будет автоматически досылаться из горловины магазина в патронник ствола.
Легко снимаемый прикладЛегко снимаемый приклад может складываться в обе стороны, он телескопический, регулируются по высоте щека и затыльник приклада. Разработан также съёмный нескладной пластмассовый приклад, с которым, очевидно, автомат облегчается из-за отсутствия в нём шарнира с его механизмом крепления и других регулировок. Ещё одно новшество состоит в использовании планок Пикатинни.
Рукоятка затворной рамы смещена вперёд на шток поршня и теперь может переставляться на левую сторону. Попутно это также позволило избавиться от коренного недостатка всех предыдущих модификаций АК — открытой щели позади окна для выброса гильз при снятом предохранителе, через которую могли попадать грязь и пыль внутрь ствольной коробки. В АК-12 эта щель под рукоятку затворной рамы (уже спереди от окна для экстракции гильз), независимо от положения предохранителя, теперь всегда прикрыта штоком поршня. Но из-за такой кардинальной переработки пришлось значительно удлинить крышку ствольной коробки.

винтовочными гранатами, тем не менее, пока на показанном образце отсутствует газовый регулятор, необходимый для этого. Вдобавок к планкам Пикатинни, расположенным поверх крышки ствольной коробки, на ствольной накладке и снизу цевьяДульный тормоз-компенсатор переделан и уменьшен в диаметре для возможности стрельбы наствольными винтовочными гранатами, тем не менее, пока на показанном образце отсутствует газовый регулятор, необходимый для этого. Вдобавок к планкам Пикатинни, расположенным поверх крышки ствольной коробки, на ствольной накладке и снизу цевья, автомат АК-12 также имеет две короткие направляющие по бокам цевья и одну сверху газовой каморы. Нижняя планка Пикатинни не мешает установке штатных подствольных гранатомётовДульный тормоз-компенсатор переделан и уменьшен в диаметре для возможности стрельбы наствольными винтовочными гранатами, тем не менее, пока на показанном образце отсутствует газовый регулятор, необходимый для этого. Вдобавок к планкам Пикатинни, расположенным поверх крышки ствольной коробки, на ствольной накладке и снизу цевья, автомат АК-12 также имеет две короткие направляющие по бокам цевья и одну сверху газовой каморы. Нижняя планка Пикатинни не мешает установке штатных подствольных гранатомётов ГП-25Дульный тормоз-компенсатор переделан и уменьшен в диаметре для возможности стрельбы наствольными винтовочными гранатами, тем не менее, пока на показанном образце отсутствует газовый регулятор, необходимый для этого. Вдобавок к планкам Пикатинни, расположенным поверх крышки ствольной коробки, на ствольной накладке и снизу цевья, автомат АК-12 также имеет две короткие направляющие по бокам цевья и одну сверху газовой каморы. Нижняя планка Пикатинни не мешает установке штатных подствольных гранатомётов ГП-25, ГП-30Дульный тормоз-компенсатор переделан и уменьшен в диаметре для возможности стрельбы наствольными винтовочными гранатами, тем не менее, пока на показанном образце отсутствует газовый регулятор, необходимый для этого. Вдобавок к планкам Пикатинни, расположенным поверх крышки ствольной коробки, на ствольной накладке и снизу цевья, автомат АК-12 также имеет две короткие направляющие по бокам цевья и одну сверху газовой каморы. Нижняя планка Пикатинни не мешает установке штатных подствольных гранатомётов ГП-25, ГП-30или ГП-34.
Ещё одно конкурентное преимущество АК-12: солдат сможет производить все основные операции с автоматом — переключать предохранитель, менять магазин и передёргивать затвор — одной рукой. Если боец ранен или его другая рука чем-нибудь занята, он всё равно сможет производить с оружием все операции.
Автомат может использовать те же магазины, что и АК74/РПК74 (в том числе 4-рядные на 60 патронов и опытные барабанные на 95 патронов). Но для возможности работы затворной задержки для АК-12 разрабатываются новые магазины. В частности, в конце июня на выставке «Технологии в машиностроении - 2012» был показан новый магазин на 30 патронов с изменённым подавателем.

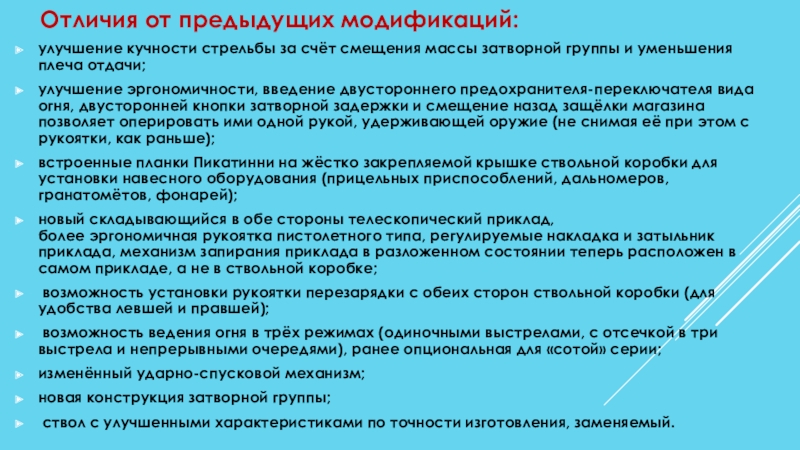

затворной группы и уменьшения плеча отдачи;
улучшение эргономичности, введение двустороннего предохранителя-переключателя вида огня, двусторонней кнопки затворной задержки и смещение назад защёлки магазина позволяет оперировать ими одной рукой, удерживающей оружие (не снимая её при этом с рукоятки, как раньше);
встроенные планки Пикатинни на жёстко закрепляемой крышке ствольной коробки для установки навесного оборудования (прицельных приспособлений, дальномеров, гранатомётов, фонарей);
новый складывающийся в обе стороны телескопический приклад, более эргономичная рукоятка пистолетного типа, регулируемые накладка и затыльник приклада, механизм запирания приклада в разложенном состоянии теперь расположен в самом прикладе, а не в ствольной коробке;
возможность установки рукоятки перезарядки с обеих сторон ствольной коробки (для удобства левшей и правшей);
возможность ведения огня в трёх режимах (одиночными выстрелами, с отсечкой в три выстрела и непрерывными очередями), ранее опциональная для «сотой» серии;
изменённый ударно-спусковой механизм;
новая конструкция затворной группы;
ствол с улучшенными характеристиками по точности изготовления, заменяемый.

патроннике.
Вынуть пенал с принадлежностью.
Отделить шомпол.
Отделить крышку ствольной коробки.
Отделить возвратный механизм.
Отделить затворную раму с затвором.
Отделить затвор от затворной рамы.
Отделить газовую трубку со ствольной накладкой.

Результаты: “отлично” – 15 сек., “хорошо” – 17 сек., “удовлетворительно” – 19 сек.

Сборка автомата после неполной разборки производится в обратной последовательности. При этом после присоединения крышки ствольной коробки необходимо спустить курок с боевого взвода и поставить автомат на предохранитель.






Результаты: “отлично” – 25 сек., “хорошо” – 27 сек., “удовлетворительно” – 32 сек.

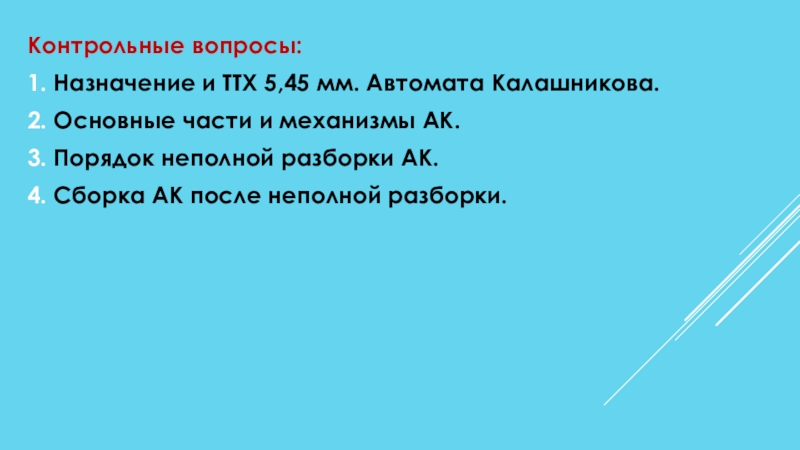

и механизмы АК.
3. Порядок неполной разборки АК.
4. Сборка АК после неполной разборки.
