Презентация, доклад по ОБЖ на тему АК-74 - легендарный автомат Калашникова

село Курья Алтайского края.
Семья: мать - Александра Фроловна Калашникова, отец - Тимофей Александрович Калашников.
Историческая справка: в 1930 году семья, признанная кулаческой, сослана в Томскую область, посёлок Нижняя Моховая.
Интересы: техника, устройство и принципы работы разных механизмов.

Михаил Тимофеевич Калашников 10.11.1919-23.12.2013гг

в действие… В школе увлекался физикой, геометрией и литературой. После окончания 9-го класса средней школы М. Т. Калашников поступил на работу учеником в железнодорожное депо станции Матай, а позже работал в Алма-Ате техническим секретарем одного из отделений Туркестанско - Сибирской железной дороги.
В 1938 году М. Т. Калашников был призван в ряды Красной Армии, служил в Киевском Особом военном округе, окончил школу механиков - водителей танка и служил в 12-й танковой дивизии в г. Старый (Западная Украина).
С началом Великой Отечественной войны старший сержант Калашников участвовал в боях с фашистскими захватчиками в качестве командира танка. В октябре 1941 года в ожесточенных боях под Брянском он был тяжело ранен и контужен.
Еще в госпитале М. Т. Калашников задумал разработать и изготовить для советского солдата пистолет - пулемёт.

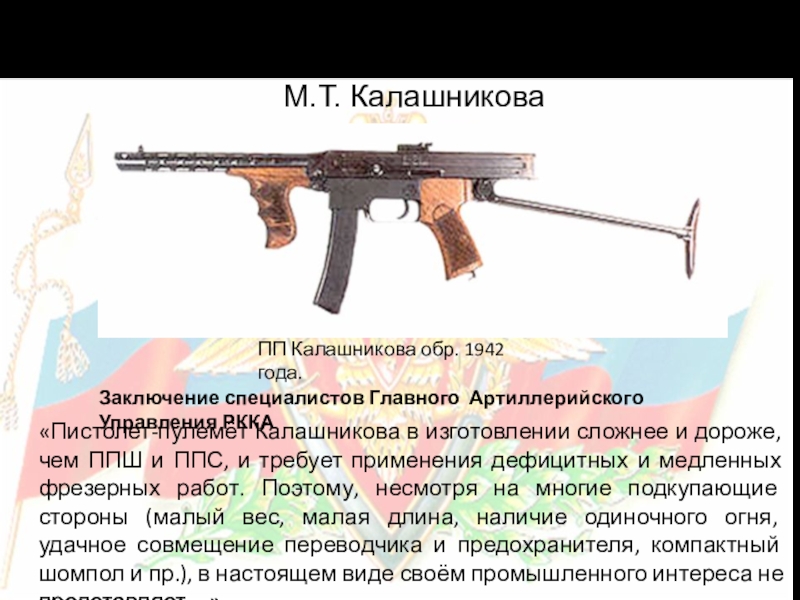

чем ППШ и ППС, и требует применения дефицитных и медленных фрезерных работ. Поэтому, несмотря на многие подкупающие стороны (малый вес, малая длина, наличие одиночного огня, удачное совмещение переводчика и предохранителя, компактный шомпол и пр.), в настоящем виде своём промышленного интереса не представляет…»

Заключение специалистов Главного Артиллерийского Управления РККА

Первый пистолет-пулемет
М.Т. Калашникова

(НИПСМВО) Главного Артиллерийского управления РККА.
В 1944 году он создал опытный образец самозарядного карабина, который частично послужил прототипом для создания автомата.
С 1945 года Михаил начал разработку автоматического оружия под промежуточный патрон 7,62×39 образца 1943 года.
В 1947 году автомат Калашникова победил в конкурсе и был принят на вооружение АК-47.

АК-47

АК-101

АК-102

АК-105

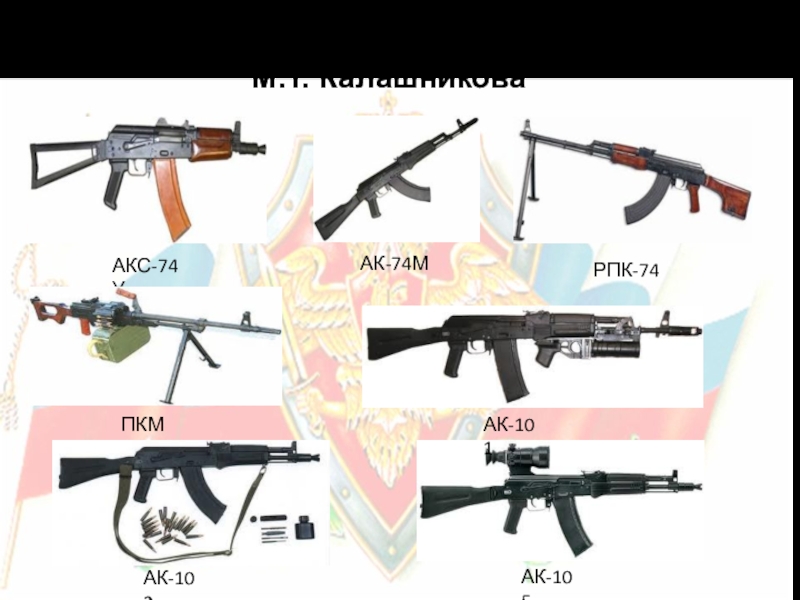

Последующие разработки стрелкового оружия М.Т. Калашникова

уничтожения живой силы и поражения огневых средств противника.

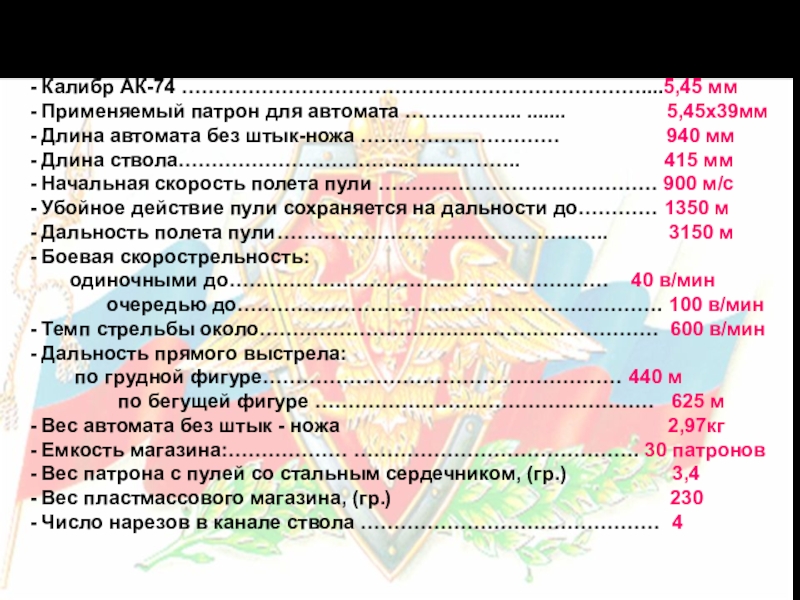

……………... ....... 5,45х39мм
- Длина автомата без штык-ножа ………………………… 940 мм
- Длина ствола……………………………..…………….. 415 мм
- Начальная скорость полета пули …………………………………… 900 м/с
- Убойное действие пули сохраняется на дальности до………… 1350 м
- Дальность полета пули………………………………………….. 3150 м
- Боевая скорострельность:
одиночными до………………………………………………… 40 в/мин
очередью до………………………………………………………. 100 в/мин
- Темп стрельбы около…………………………………………………… 600 в/мин
- Дальность прямого выстрела:
по грудной фигуре……………………………………………… 440 м
по бегущей фигуре …………………………………………… 625 м
- Вес автомата без штык - ножа 2,97кг
- Емкость магазина:……………… ……………………………………. 30 патронов
- Вес патрона с пулей со стальным сердечником, (гр.) 3,4
- Вес пластмассового магазина, (гр.) 230
- Число нарезов в канале ствола ……………………………………… 4

рукоятка обеспечивают удобство стрельбы из автомата .

Прицельное приспособление служит для наводки автомата при стрельбе по целям на различные расстояния и состоит из прицела и мушки.

Ствольная коробка служит для соединения частей и механизмов автомата, для обеспечения закрывания канала ствола затвором и запирания затвора.

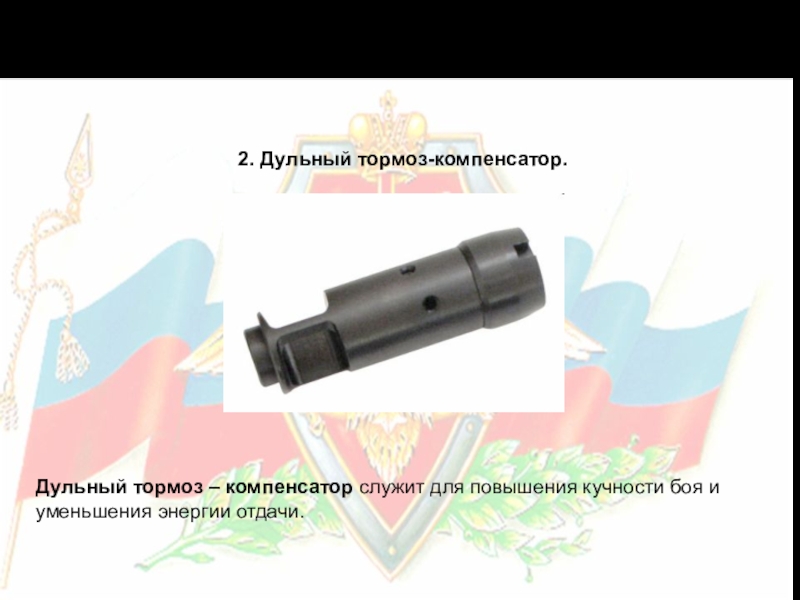

кучности боя и уменьшения энергии отдачи.

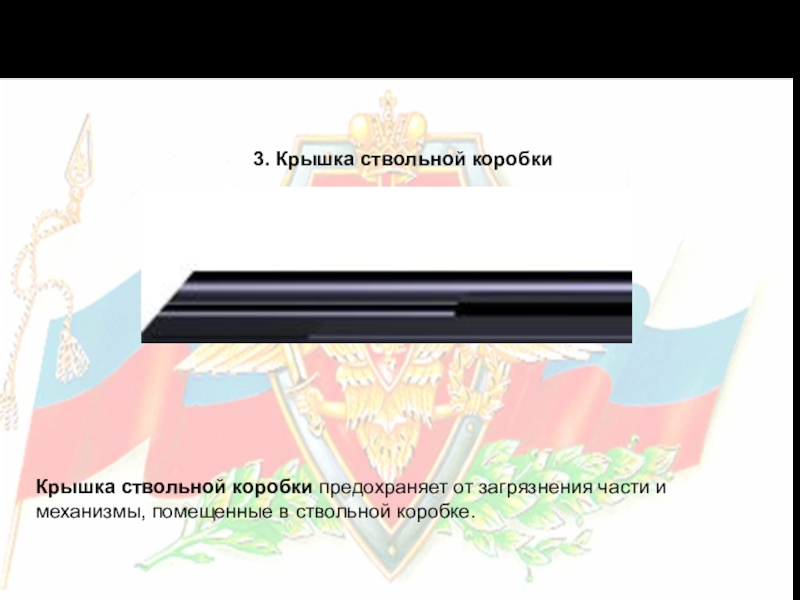

части и механизмы, помещенные в ствольной коробке.

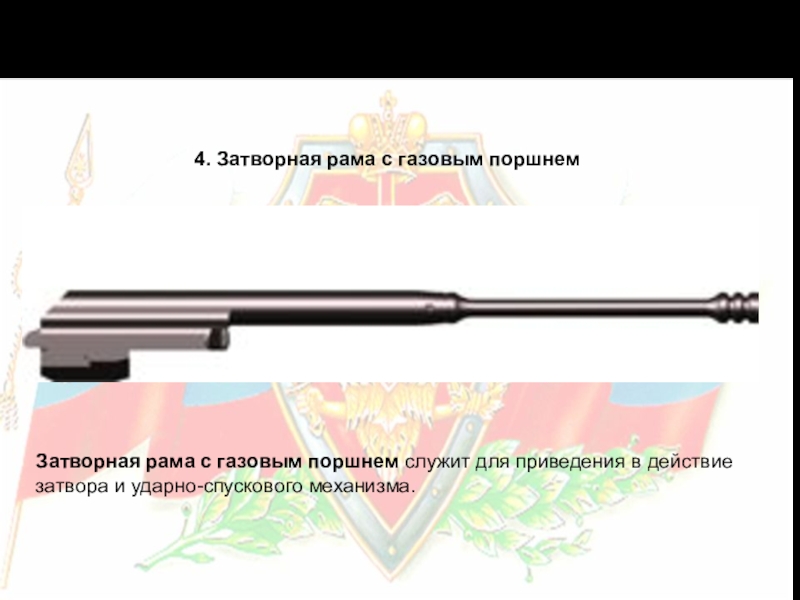

поршнем служит для приведения в действие затвора и ударно-спускового механизма.

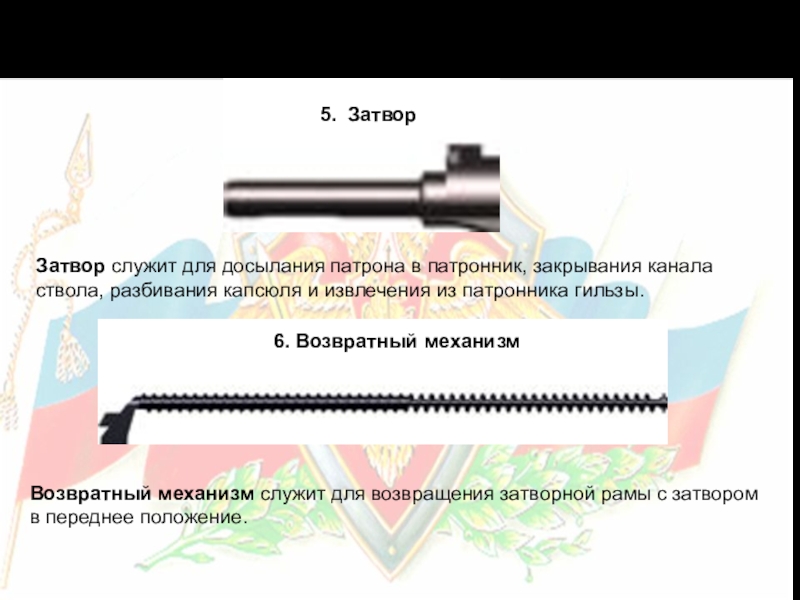

патронник, закрывания канала ствола, разбивания капсюля и извлечения из патронника гильзы.

Возвратный механизм служит для возвращения затворной рамы с затвором в переднее положение.

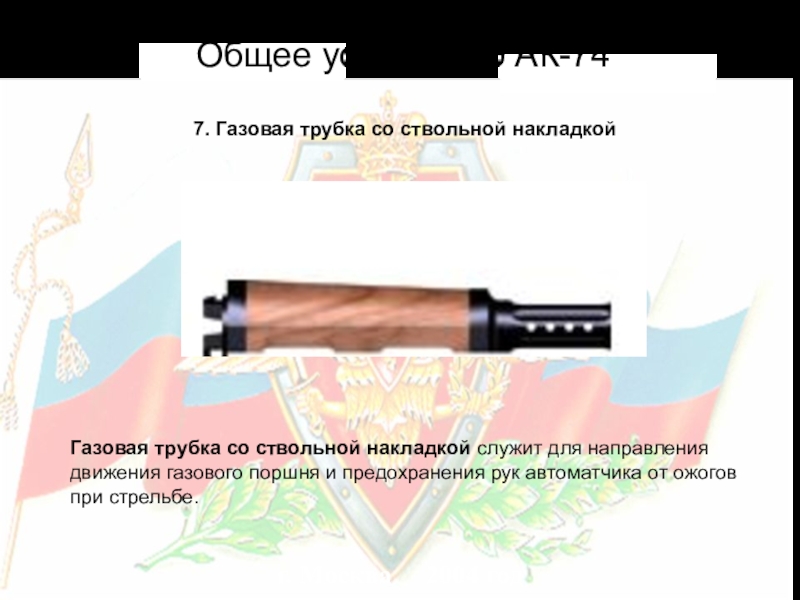

накладкой служит для направления движения газового поршня и предохранения рук автоматчика от ожогов при стрельбе.

для предохранения рук от ожогов.

в ствольную коробку.

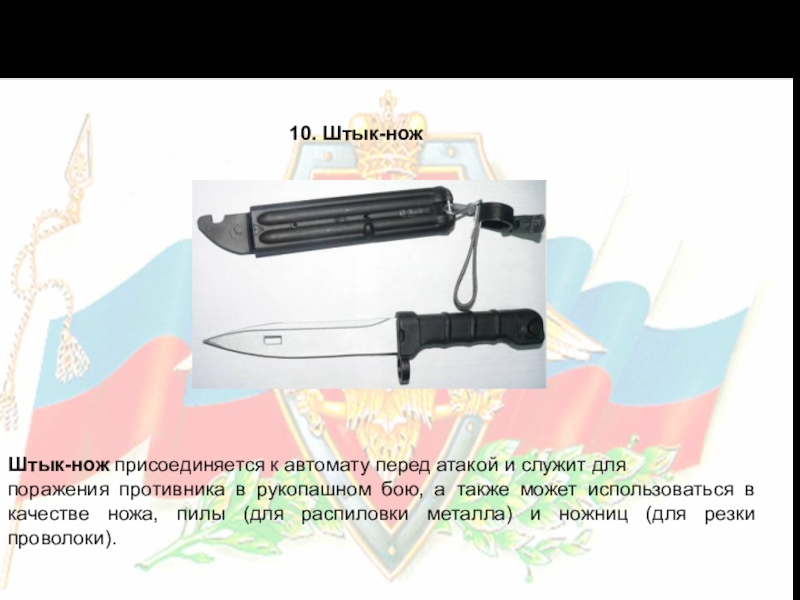

для
поражения противника в рукопашном бою, а также может использоваться в качестве ножа, пилы (для распиловки металла) и ножниц (для резки проволоки).

на отводе пороховых газов через отверстие в стволе с последующим их воздействием на поршень затворной рамы, которая под действием этих газов отходит, поворачивая сам затвор вокруг оси (боевые выступы выходят из соответствующих им пазов), тем самым отпирает его и отводит его за собой. Двигаясь назад, затвор отражает гильзу, а рама взводит курок. Далее под действием возвратной пружины рама с затвором двигаются обратно - вперед, вытаскивая очередной патрон из магазина и отправляя его в ствол, затвор останавливается (упирается в ствол). Дальнейшее движение рамы приводит к повороту стебля затвора вокруг оси, при этом боевые выступы входят в ответные пазы в затворной коробке, как правило (курок пока под рамой - взведен). Затвор заперт. Рама останавливается. Если спусковой крючок отпущен, то курок встает на шептало, если нет, то курок под действием боевой пружины бьет по ударнику - происходит выстрел и все начинается с начала...

магазинов
- Дополнительные магазины АК-74 – 3 шт.
- Масленка




Принадлежности автомата предназначены для чистки и смазки, а также для разборки и сборки автомата.

чистки, смазки и осмотра автомата;
- полная - для чистки при сильном загрязнении автомата, после нахождения его под дождем или в снегу и при ремонте.
Разборку и сборку автомата следует производить:
- на столе или чистой подстилке или специальном столе;
- части и механизмы класть в порядке разборки, обращаться с ними осторожно, не класть одну часть на другую и не применять излишних усилий и резких ударов.
