Презентация, доклад по ОБЖ Автомат Калашникова

в многодетной крестьянской семье. Михаил был семнадцатым ребенком Тимофея Александровича и Александры Фроловны Калашниковых.

В 1938 г. М.Т.Калашников был призван в ряды Красной Армии, служил в Киевском Особом военном округе, окончил школу механиков-водителей танка.

В октябре 1941 г. в ожесточенных боях под Брянском он был тяжело ранен и контужен. Еще в госпитале М.Т.Калашников задумал разработать и изготовить для советского солдата пистолет-пулемет. Получив шестимесячный отпуск по состоянию здоровья, он приехал на станцию Матай и в мастерских депо с помощью руководства и товарищей по работе осуществил задуманное.

В институте, в мастерских факультета стрелково-пушечного вооружения авиации, был разработан и изготовлен второй образец пистолета-пулемета Калашникова, который в июне 1942 г

Пистолетом-пулеметом старшего сержанта Калашникова заинтересовался выдающийся советский ученый в области стрелкового вооружения А.А.Благонравов. Хотя он и не рекомендовал пистолет-пулемет для принятия на вооружение, но высоко оценил талант и труд изобретателя, оригинальность решения целого ряда технических вопросов и сделал все, чтобы направить конструктора-самоучку на учебу. В 1942 г.

На полигоне в 1944 г. Калашников разработал опытный образец

самозарядного карабина, устройство основных узлов которого послужило базой для создания автомата в 1946 г. В 1947 г. М.Т.Калашников усовершенствовал свой автомат и в том же году благодаря высокой надежности и эффективности в работе автомата одержал блестящую победу в труднейших конкурсных испытаниях. После доработки автомат в 1949 году был принят на вооружение Советской Армии под названием "7,62 мм автомат Калашникова образца 1947 г. (АК)", а старшему сержанту М.Т.Калашникову в 1949 г. была присуждена Сталинская премия первой степени

В 1950-1970 гг. на базе АК на вооружение Советской Армии был принят целый ряд унифицированных образцов стрелкового автоматического оружия, разработанный М.Т.Калашниковым: АКМ, АКМС, АК74, АКС74, АК74У, РПК, РПКС, РПК74, РПКС74, ПК, ПКС, ПКМ, ПКСМ, ПКТ, ПКМТ, ПКБ, ПКМБ.

Российской Федерации Б. Н. Ельцин лично вручил Михаилу Тимофеевичу Калашникову орден "За заслуги перед Отечеством" второй степени за номером один и присвоил ему звание генерал-майора

приспособлением, прикладом и рукояткой; 2 - пламегаситель; 3 - газовая трубка со ствольной накладкой; 4 - крышка ствольной коробки; 5 - возвратный механизм; 6 - затворная рама со штоком (газовым поршнем); 7 - затвор; 8 - пенал с принадлежностью; 9 - ремень для ношения автомата; 10 - магазин; 11 - цевье; 12 - шомпол

ствола автомата; б - казенная часть в разрезе; в - сечение ствола; 1 - колодка прицела; 2 - кольцо цевья; 3 - колодка мушки; 4 -; патронник 5 - выем для штифта ствола; 6 - пульный вход; 7 - нарезная часть

Ствол служит для направления полета нули. Внутри ствол имеет канал с четырьмя винтовыми нарезами, направленными слева вверх направо. Нарезы служат для придания пуле вращательного движения. Промежутки между нарезами называются нолями. Расстояние между двумя противоположными полями по диаметру называется калибром ствола. В казенной части канал гладкий и выполнен по форме гильзы; эта часть канала служит для помещения патрона и называется патронником. Переход от патронника к нарезной части канала ствола называется дульным входом.

- выемка для использования шомпола при отвинчивании; 4 - внутренняя резьба

Пламегаситель уменьшает величину звука и пламени при выстреле. Он представляет собой камеру с круглым отверстием для вылета пули и коническим раструбом. Сзади пламегаситель имеет внутреннюю резьбу для навинчивания на резьбовой выступ основания мушки и выем, в который заходит фиксатор, спереди на коническом раструбе две выемки для возможности использования шомпола при отвинчивании пламегасителя.

основание мушки; 3 - мушка; 4 - предохранитель мушки; 5 - фиксатор; 6 - резьба для навинчивания пламегасителя; 7 - газовая камера

Колодка мушки (рис. 5) выполнена совместно с газовой камерой. Она имеет основание мушки, мушку, предохранитель мушки, резьбовой выступ для навинчивания пламегасителя, фиксатор с пружиной. Фиксатор удерживает от самопроизвольного свинчивания пламегаситель. Газовая камера имеет газоотводное отверстие, патрубок с каналом для газового поршня и с отверстиями для выхода пороховых газов. Она служит для отвода пороховых газов из ствола и направления их на газовый поршень затворной рамы.

продольный паз; 4 - отгибы; 5 - направляющий выступ; 6 - перемычка; 7 - отражательный; выступ 8 - вырезы; 9 - защелка магазина; 10 - спусковая скоба; 11 - рукоятка управления

Ствольная коробка служит для соединения частей и механизмов автомата, для обеспечения закрывания канала ствола затвором и запирания затвора. В ствольной коробке помещается ударно-спусковой механизм. Сверху коробка закрывается крышкой.

планка; 4 - хомутик; 5 - гривка прицельной планки; 6 - защелка хомутика

Прицельное приспособление служит для наводки автомата при стрельбе по целям на различные расстояния. Оно состоит из прицела и мушки.

мушка

ствольной коробки) предохраняет от загрязнения части и механизмы, помещенные в ствольной коробке

1 - паз для шомпола; 2 - выступ; 3 - экран; 4 - упор для пальцев

Цевье служит для удобства удержания и для предохранения рук автоматчика от ожогов

- толкатель защелки; 3 - затылок приклада; 4 - пружина пенала; 5 - фиксатор приклада; 6 - рукоятка; 7 - защелка приклада; 8 - антабка для ремня; 9 - наконечник приклад

Приклад и рукоятка служат для удобства действия автомата при стрельбе

В гнезде приклада укреплена пружина для выталкивания пенала.

Для складывания приклада надо утопить фиксатор с левой стороны приклада (фиксатор выйдет из зацепления с наконечником приклада) и повернуть приклад влево вокруг оси до закрепления приклада защелкой, находящейся в левой стенке ствольной коробки. Допускается легкий предварительный удар пеналом по фиксатору.

предохранительный выступ; 3 - выступ для опускания рычага автоспуска; 4 - паз для отгибов ствольной коробки; 5 - рукоятка; б - шток; 7 - газовый поршень; 8 - фигурный вырез; 9 - паз для отражательного выступа

Затворная рама со штоком (рис. 10) приводит в действие затвор и ударно-спусковой механизм.

В передней части затворной рамы укреплен шток с газовым поршнем.

1 - чашечка для дна гильзы; 2 - вырез для выбрасывателя; 3 - ведущий выступ; 4 - отверстие для оси выбрасывателя; 5 - боевой выступ; 6 - продольный паз; 7 - пружина выбрасывателя; 8 - ось выбрасывателя; 9 - штифт ударника

Затвор служит для досылания патрона в патронник, запирания канала ствола, разбивания капсюля и извлечения из патронника гильзы (патрона).

Выбрасыватель с пружиной и осью предназначен для извлечения гильзы из патронника и удержания ее до отражения из ствольной коробки. Выбрасыватель имеет зацеп для захвата гильзы, гнездо для пружины и вырез для оси.

- подвижный стержень; 4 - муфта

Возвратный механизм служит для возвращения затворной рамы с затвором в переднее положение.

Газовая трубка со ствольной накладкой

1 - газовая трубка; 2 - направляющие ребра; 3 - переднее кольцо; 4 - ствольная накладка; 5 - заднее кольцо; 6 - пластинчатая пружина; 7 - выступ

Газовая трубка направляет движение газового поршня штока.

Ствольная накладка предохраняет руку автоматчика от ожогов при стрельбе.

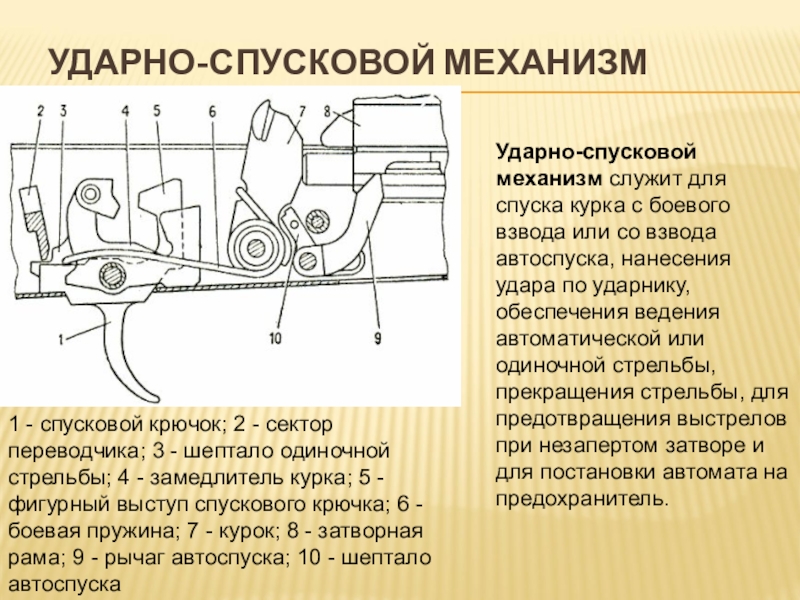

- шептало одиночной стрельбы; 4 - замедлитель курка; 5 - фигурный выступ спускового крючка; 6 - боевая пружина; 7 - курок; 8 - затворная рама; 9 - рычаг автоспуска; 10 - шептало автоспуска

Ударно-спусковой механизм служит для спуска курка с боевого взвода или со взвода автоспуска, нанесения удара по ударнику, обеспечения ведения автоматической или одиночной стрельбы, прекращения стрельбы, для предотвращения выстрелов при незапертом затворе и для постановки автомата на предохранитель.

выступ; 4 - подаватель; 5 - зацеп; 6 - корпус; 7 - крышка

Магазин служит для помещения патронов и подачи их в ствольную коробку.

Ремень для ношения

1 - шлевка; 2 - петля; 3 - пряжка; 4 - карабин

Ремень для ношения (рис. 20) служит для переноски автомата в боевом и походном положении.

Сумка для магазинов

1 - клапан бокового кармана; 2 - горт; 3 - крышка сумки; 4 - магазин; 5 - фиксатор; 6 - масленка

гнезда приклада.

3. Отделить шомпол.

4. Отделить крышку ствольной коробки

5. Отделить возвратный механизм

рамы.

8. Отделить газовую трубку со ствольной накладкой.

а также каналов и полостей автомата. Он имеет головку с отверстием для выколотки, направляющую часть и конец с резьбой для установки ершика или протирки.
Протирка применяется для чистки и смазки канала ствола.
Ершик - только для чистки канала ствола раствором РЧС.
Отвертка и выколотка применяются при разборке и сборке автомата. Вырез на конце отвертки предназначен для ввинчивания и вывинчивания мушки. Для удобства пользования отвертка вставляется в боковое отверстие пенала.
Пенал предназначен для хранения отвертки, протирки, ершика и выколотки. Пенал закрывается крышкой.
Пенал применяется как рукоятка для отвертки при ввинчивании и вывинчивании мушки, для поворота чеки газовой трубки, а также как рукоятка для шомпола.
