Презентация, доклад по НВП на тему Практическая установка и обезвреживание одиночных противотанковых мин. Установка противотанкового минного поля строевым расчетом.
Содержание
- 1. Презентация по НВП на тему Практическая установка и обезвреживание одиночных противотанковых мин. Установка противотанкового минного поля строевым расчетом.
- 2. Установка одиночной противотанковой мины в снегМина ТМ-62М без взрывателя

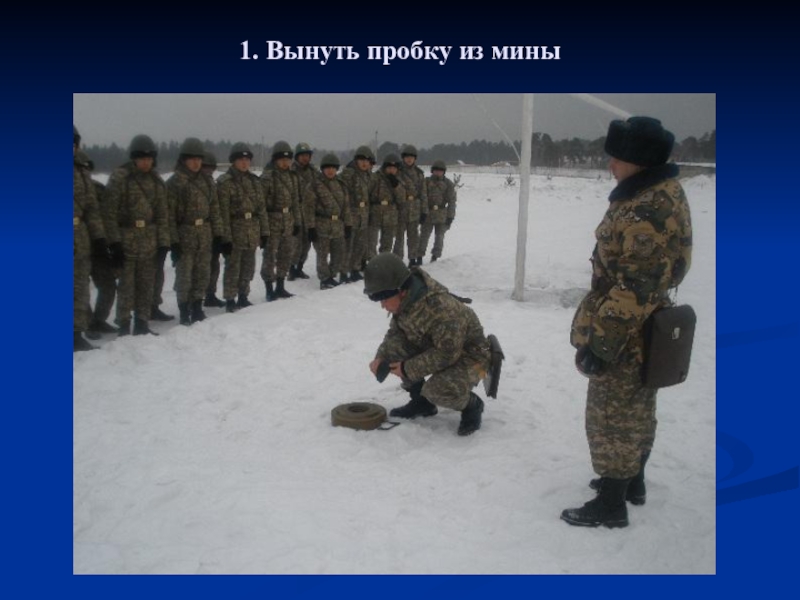

- 3. 1. Вынуть пробку из мины

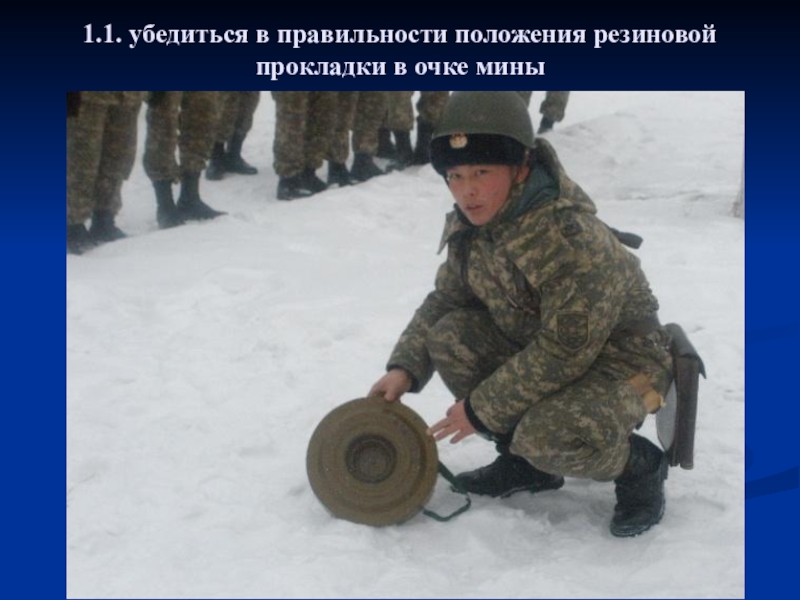

- 4. 1.1. убедиться в правильности положения резиновой прокладки в очке мины

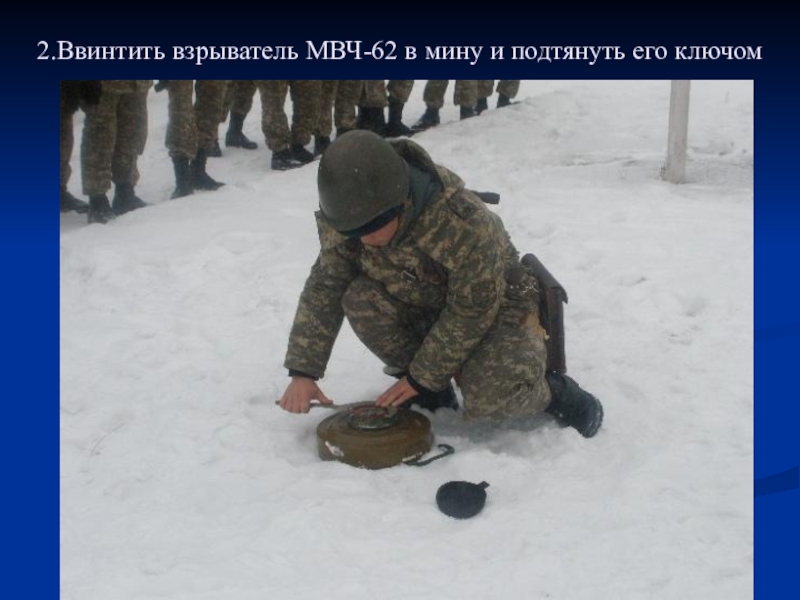

- 5. 2.Ввинтить взрыватель МВЧ-62 в мину и подтянуть его ключом

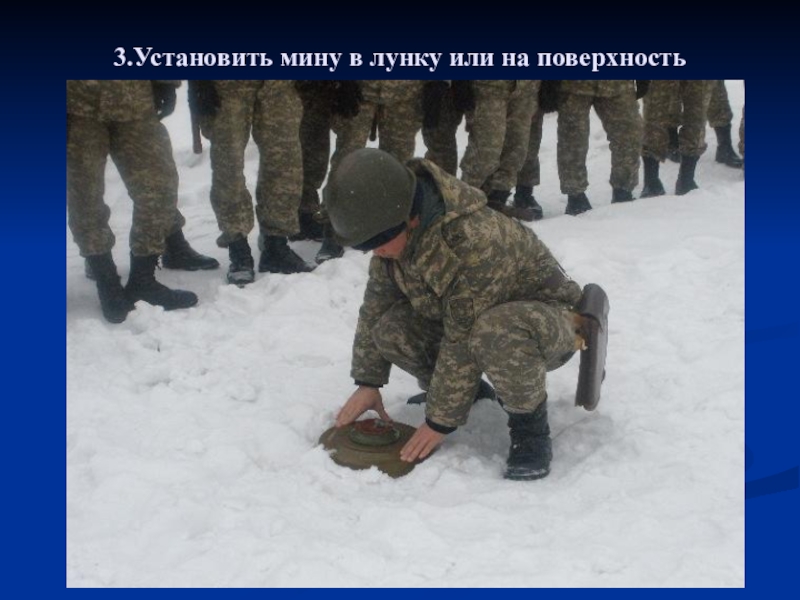

- 6. 3.Установить мину в лунку или на поверхность
- 7. 4. Снять с взрывателя предохранительную чеку и резко нажать кнопку пускателя4.1. Удалить предохранительную чеку

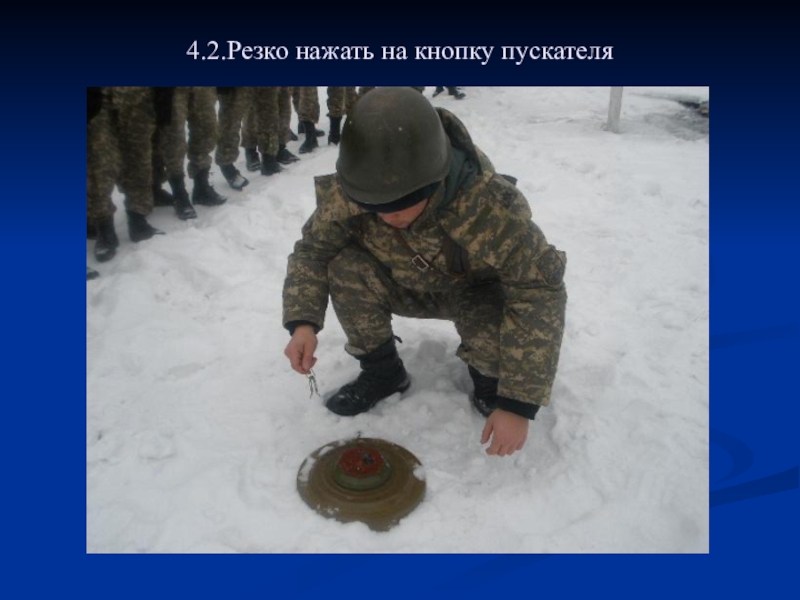

- 8. 4.2.Резко нажать на кнопку пускателя

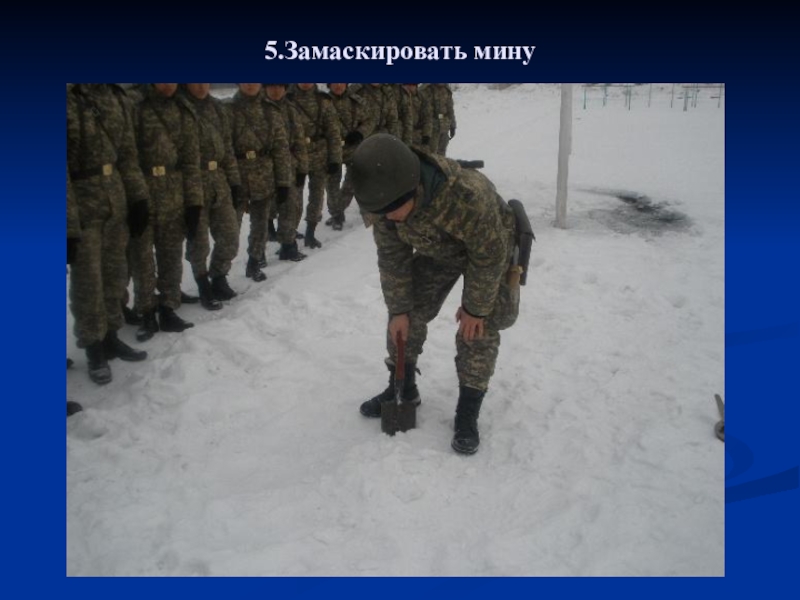

- 9. 5.Замаскировать мину

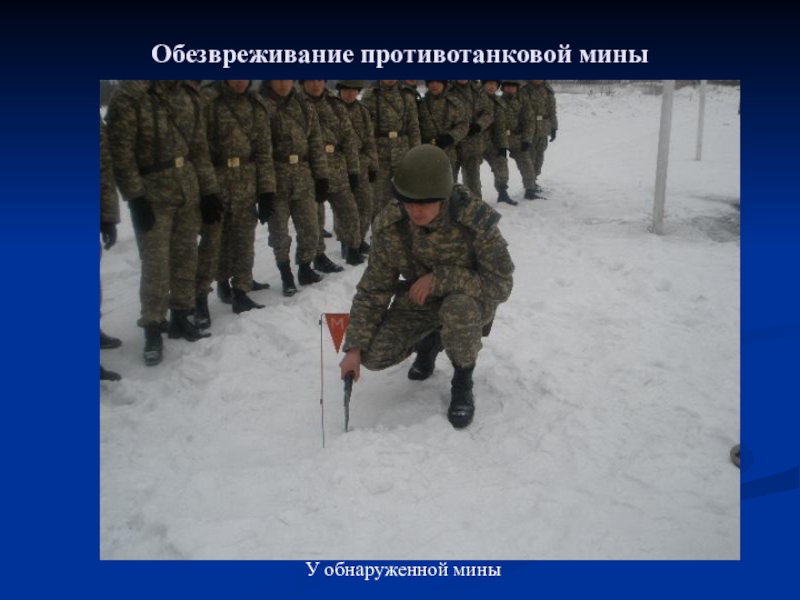

- 10. Обезвреживание противотанковой миныУ обнаруженной мины

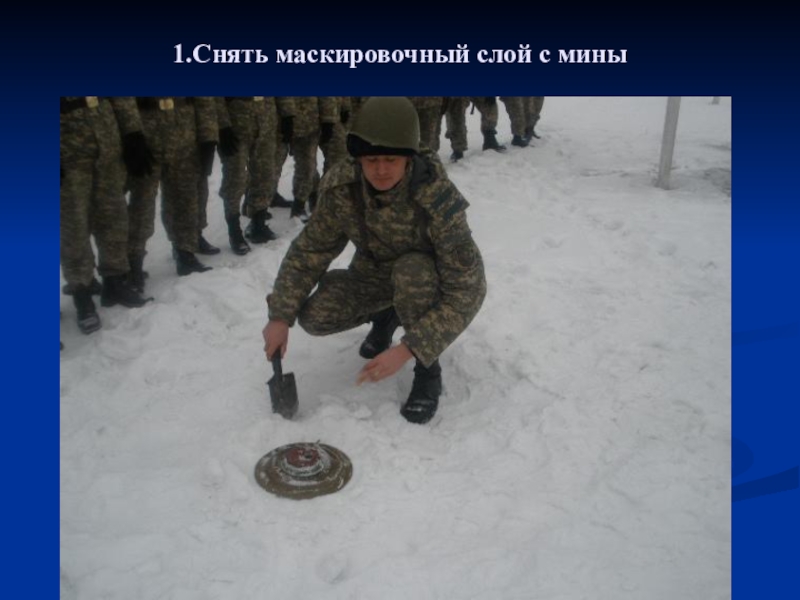

- 11. 1.Снять маскировочный слой с мины

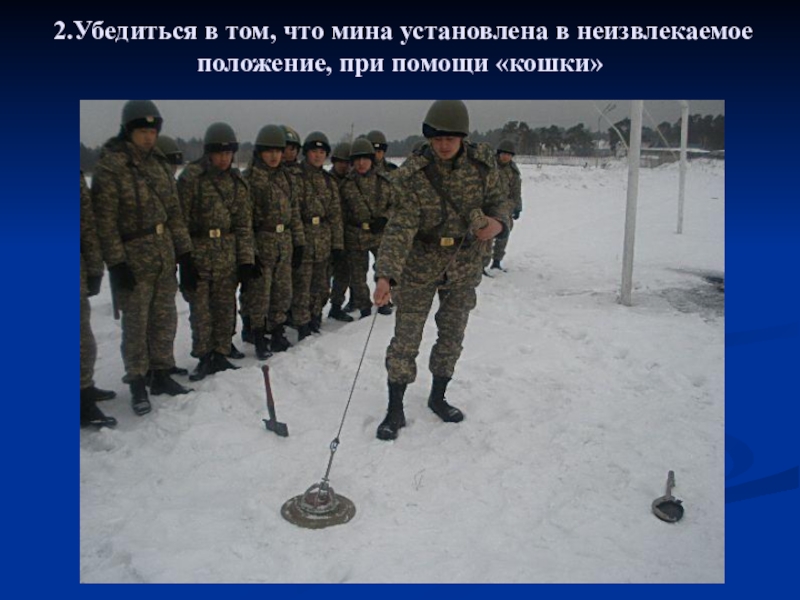

- 12. 2.Убедиться в том, что мина установлена в неизвлекаемое положение, при помощи «кошки»

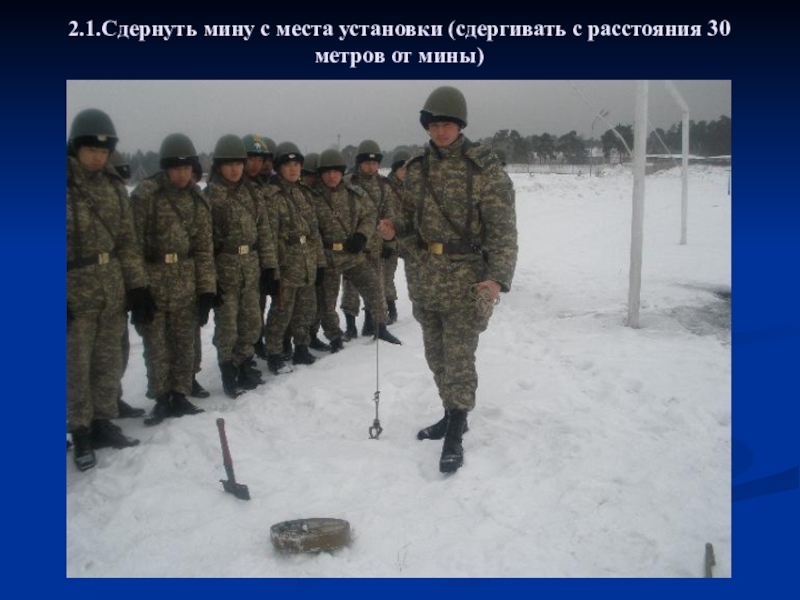

- 13. 2.1.Сдернуть мину с места установки (сдергивать с расстояния 30 метров от мины)
- 14. 3. Перевести взрыватель из боевого положения в
- 15. 3.2. Ключом повернуть переводной кран по ходу

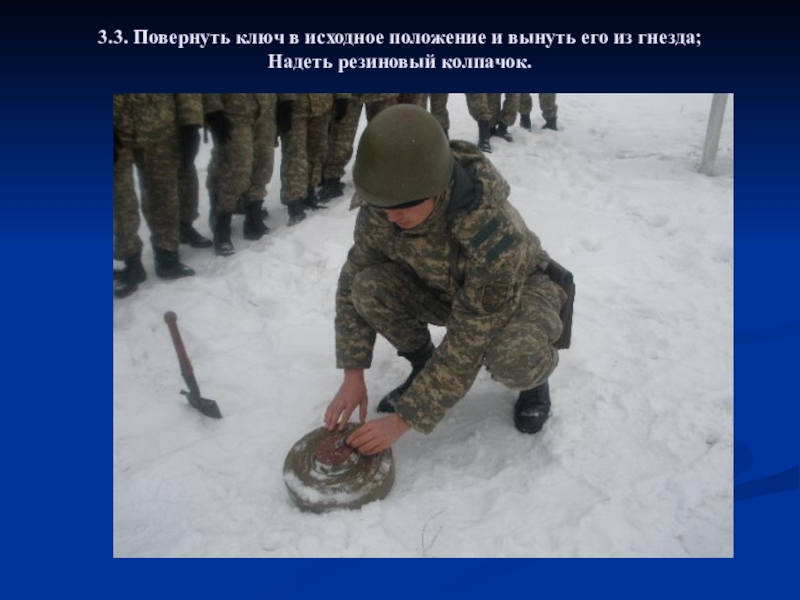

- 16. 3.3. Повернуть ключ в исходное положение и вынуть его из гнезда; Надеть резиновый колпачок.

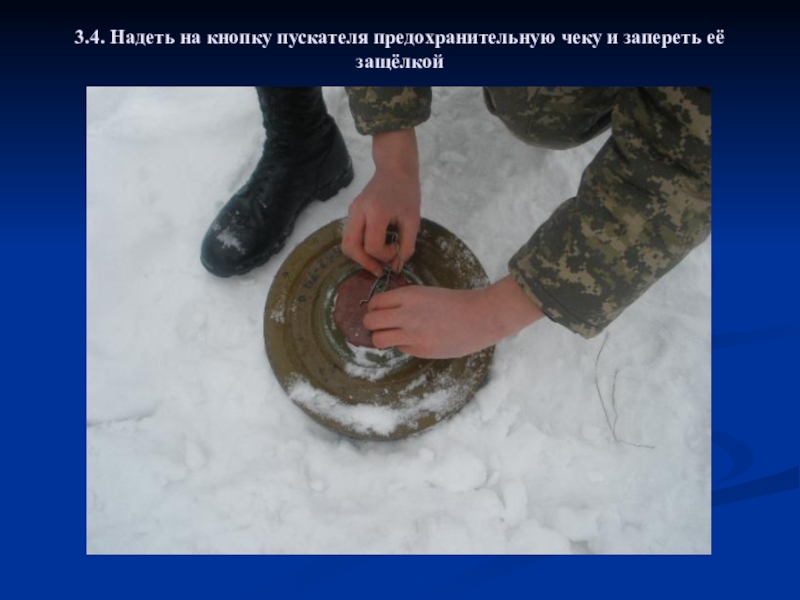

- 17. 3.4. Надеть на кнопку пускателя предохранительную чеку и запереть её защёлкой
- 18. Мина обезврежена4.Снять мину с места установки, очистить

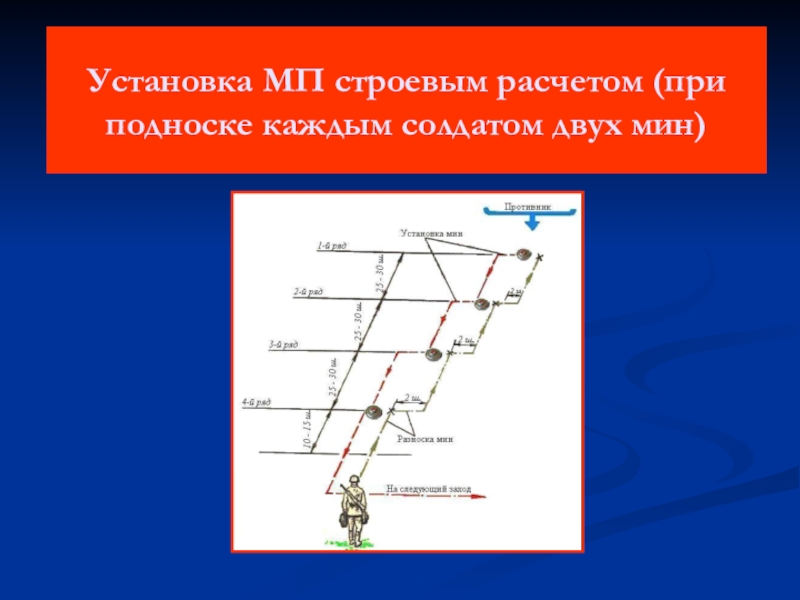

- 19. Установка МП строевым расчетом (при подноске каждым солдатом двух мин)

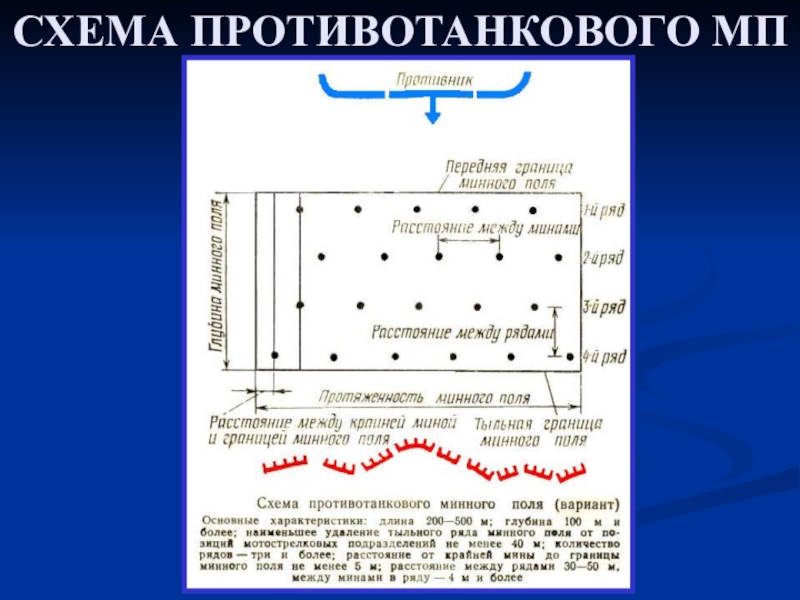

- 20. СХЕМА ПРОТИВОТАНКОВОГО МП

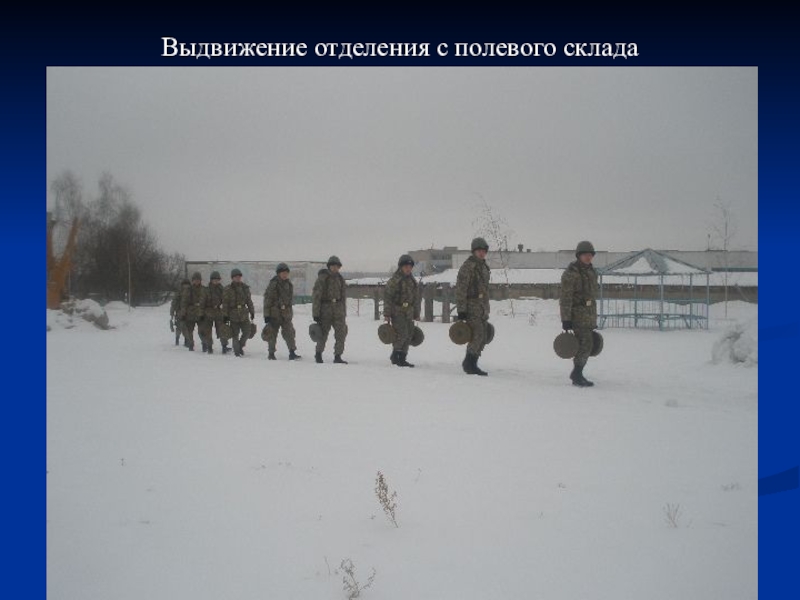

- 21. Выдвижение отделения с полевого склада

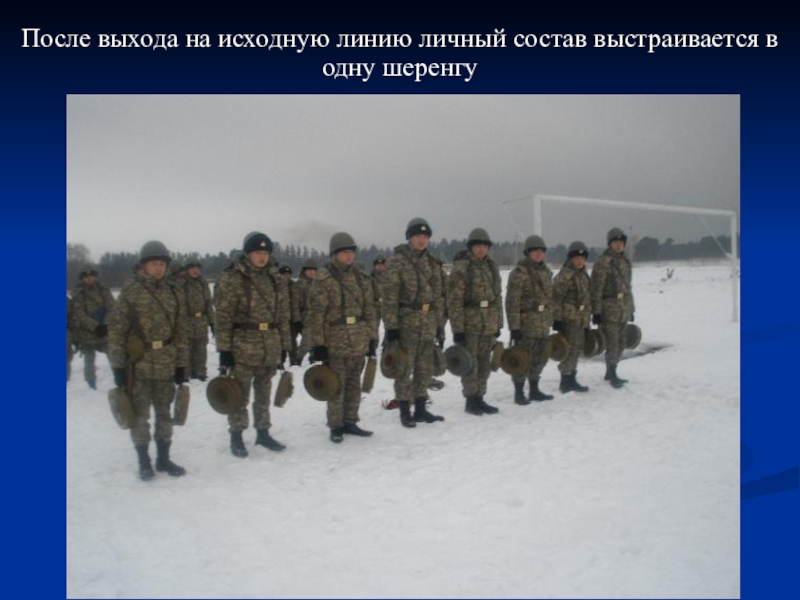

- 22. После выхода на исходную линию личный состав выстраивается в одну шеренгу

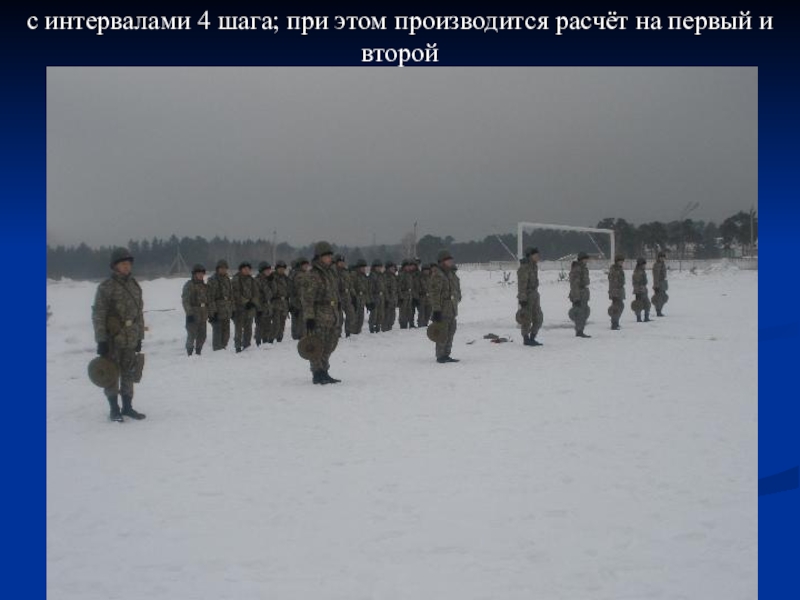

- 23. с интервалами 4 шага; при этом производится расчёт на первый и второй

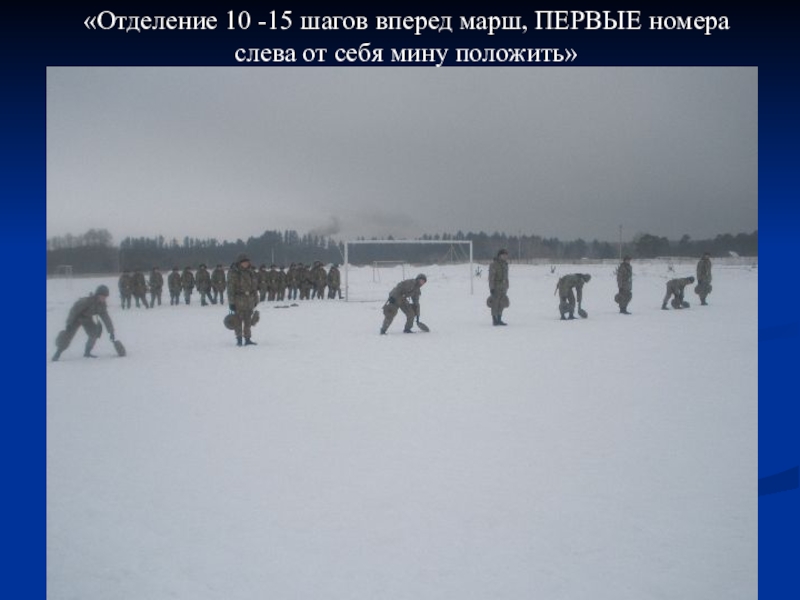

- 24. «Отделение 10 -15 шагов вперед марш, ПЕРВЫЕ номера слева от себя мину положить»

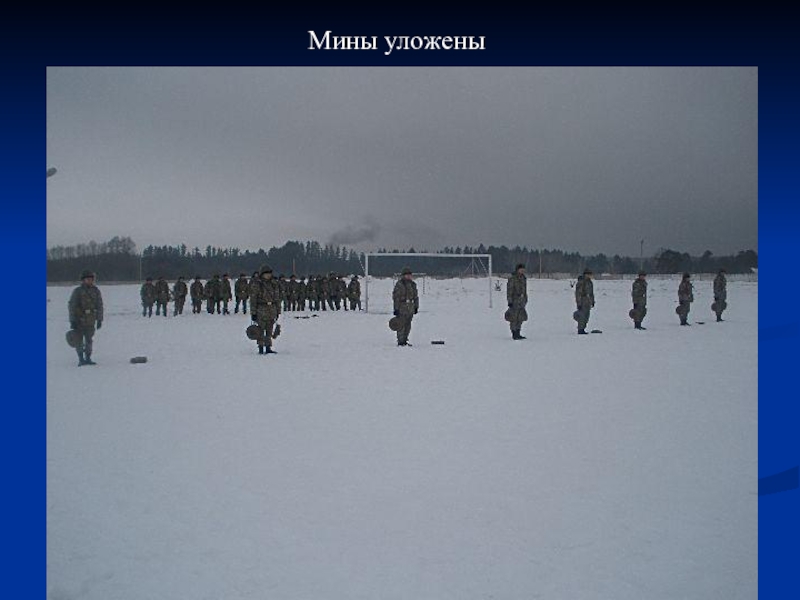

- 25. Мины уложены
- 26. Затем шеренга продвигается ещё на 30-40 шагов;
- 27. Слайд 27
- 28. После установки первых мин по команде командира

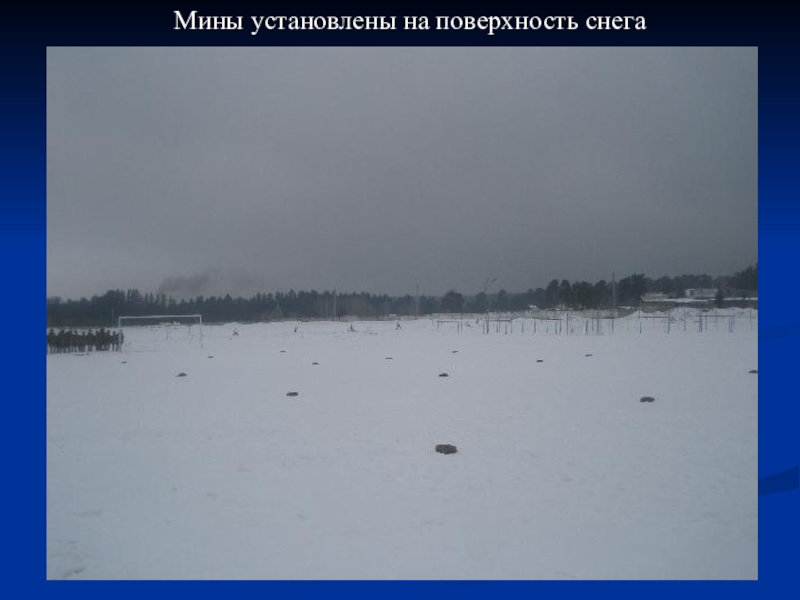

- 29. Мины установлены на поверхность снега
- 30. После выхода всех номеров с минного поля
- 31. Установка МП строевым расчетом при подноски каждым солдатом 4-х мин
- 32. Установка минного поля строевым расчётом осуществляется вне
- 33. По команде «К установке - ПРИСТУПИТЬ» номера

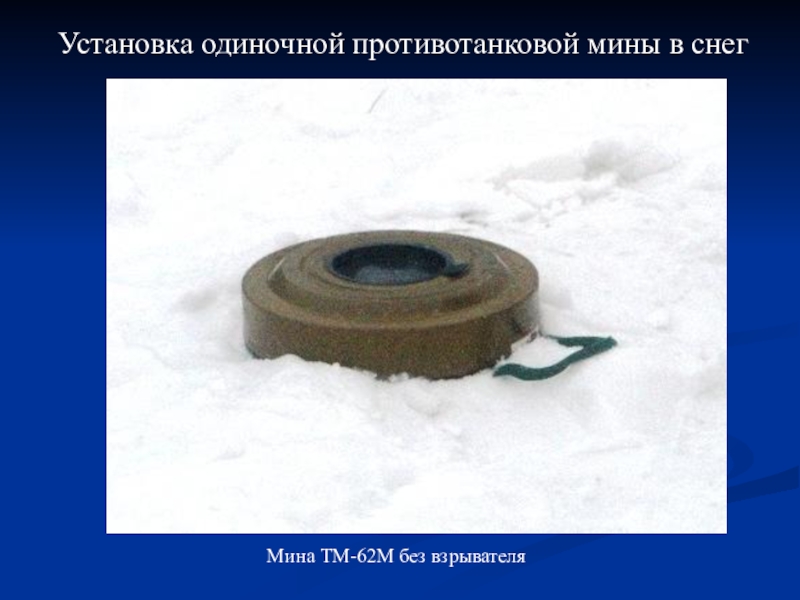

Установка одиночной противотанковой мины в снегМина ТМ-62М без взрывателя
Слайд 1Практическая установка и обезвреживание одиночных противотанковых мин. Установка противотанкового минного поля

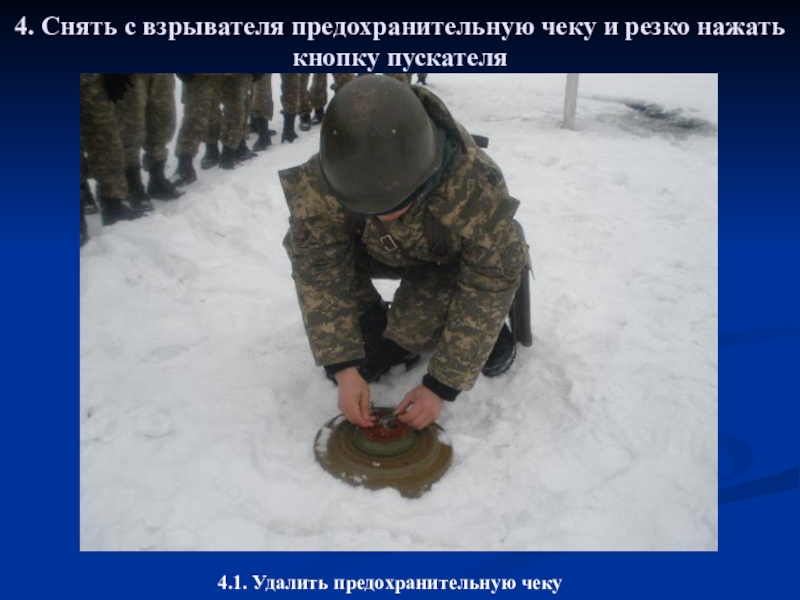

Слайд 74. Снять с взрывателя предохранительную чеку и резко нажать кнопку пускателя
4.1.
Удалить предохранительную чеку

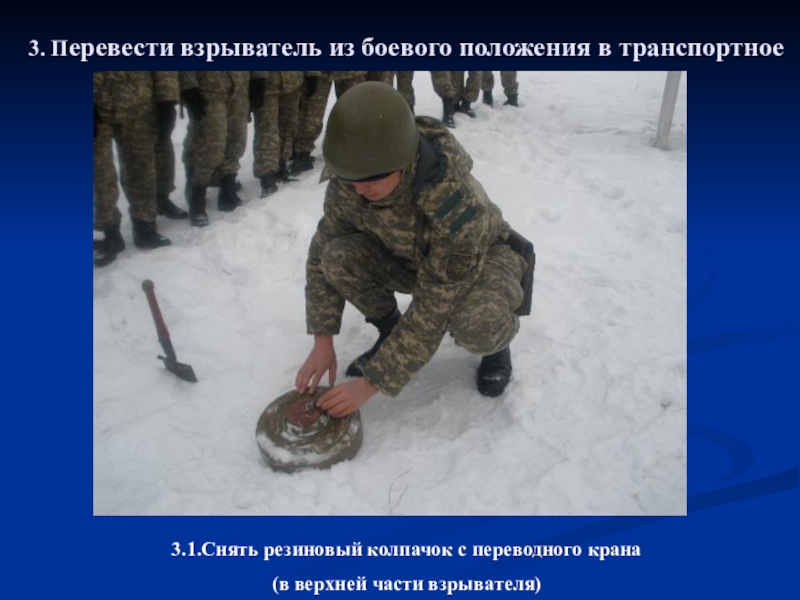

Слайд 143. Перевести взрыватель из боевого положения в транспортное
3.1.Снять резиновый колпачок с
переводного крана
(в верхней части взрывателя)
(в верхней части взрывателя)

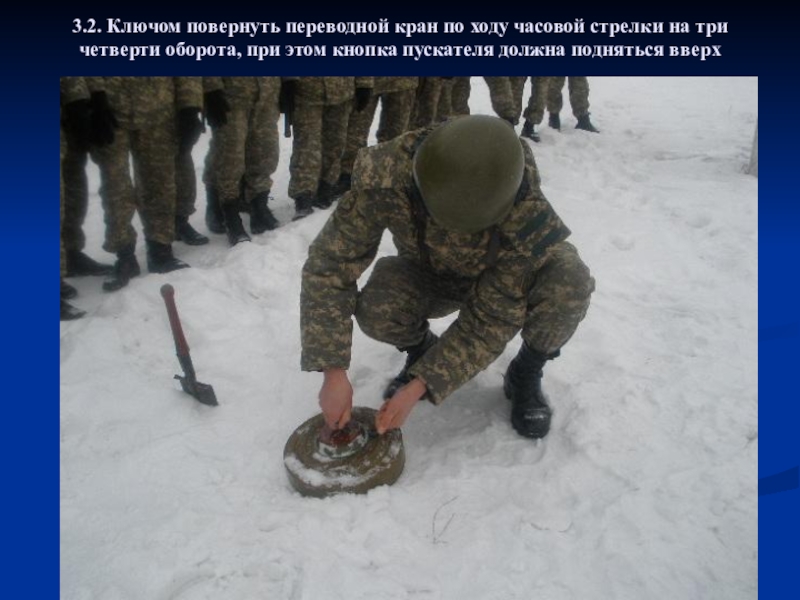

Слайд 153.2. Ключом повернуть переводной кран по ходу часовой стрелки на три
четверти оборота, при этом кнопка пускателя должна подняться вверх

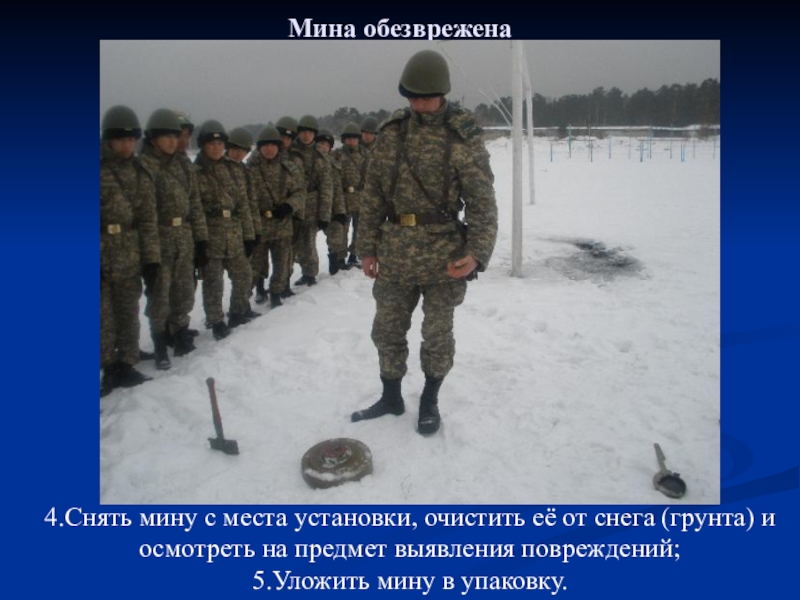

Слайд 18Мина обезврежена
4.Снять мину с места установки, очистить её от снега (грунта)
и осмотреть на предмет выявления повреждений;
5.Уложить мину в упаковку.
5.Уложить мину в упаковку.
Слайд 26Затем шеренга продвигается ещё на 30-40 шагов; вторые номера кладут по
одной мине слева от себя. После этого шеренга продвигается ещё на 30-40 шагов вперёд; вторые номера кладут справа от себя вторые мины и остаются на месте; первые же номера продвигаются вперёд ещё на 30-40 шагов, кладут вторые мины справа от себя и также остаются на месте.
По команде «К установке - ПРИСТУПИТЬ» первые и вторые номера отрывают лунки и устанавливают в них мины; командиры отделений выдают взрыватели и проверяют правильность установки мин и их маскировку. При минировании окончательно снаряжёнными минами после установки их в лунки взрыватели переводятся в боевое положение, а мины маскируются.
По команде «К установке - ПРИСТУПИТЬ» первые и вторые номера отрывают лунки и устанавливают в них мины; командиры отделений выдают взрыватели и проверяют правильность установки мин и их маскировку. При минировании окончательно снаряжёнными минами после установки их в лунки взрыватели переводятся в боевое положение, а мины маскируются.

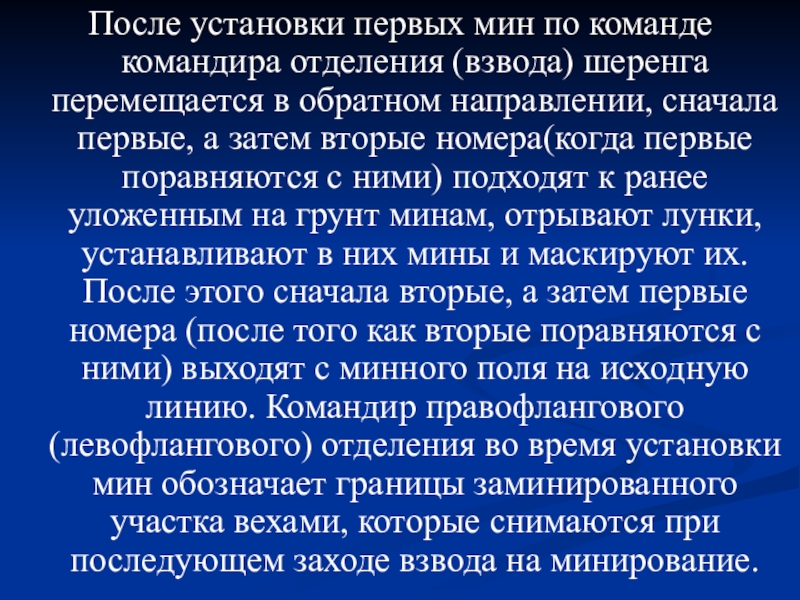

Слайд 28После установки первых мин по команде командира отделения (взвода) шеренга перемещается
в обратном направлении, сначала первые, а затем вторые номера(когда первые поравняются с ними) подходят к ранее уложенным на грунт минам, отрывают лунки, устанавливают в них мины и маскируют их. После этого сначала вторые, а затем первые номера (после того как вторые поравняются с ними) выходят с минного поля на исходную линию. Командир правофлангового (левофлангового) отделения во время установки мин обозначает границы заминированного участка вехами, которые снимаются при последующем заходе взвода на минирование.

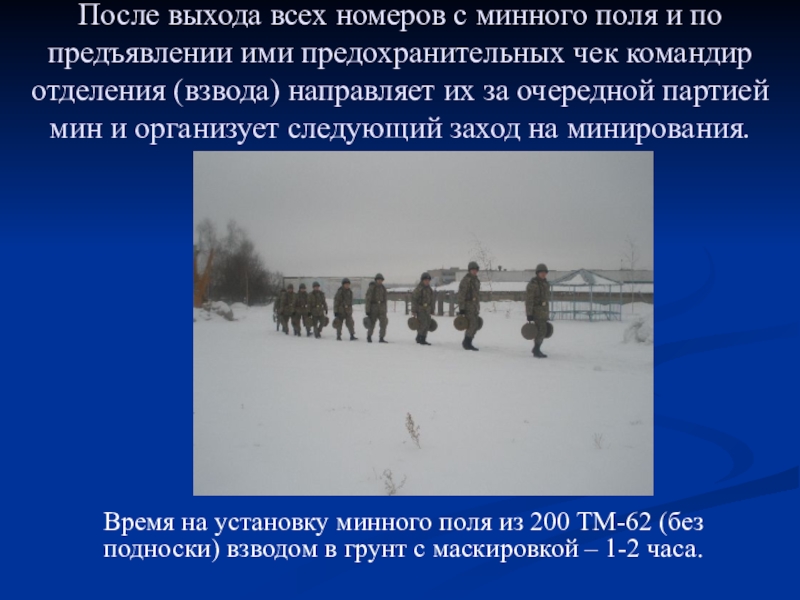

Слайд 30После выхода всех номеров с минного поля и по предъявлении ими
предохранительных чек командир отделения (взвода) направляет их за очередной партией мин и организует следующий заход на минирования.

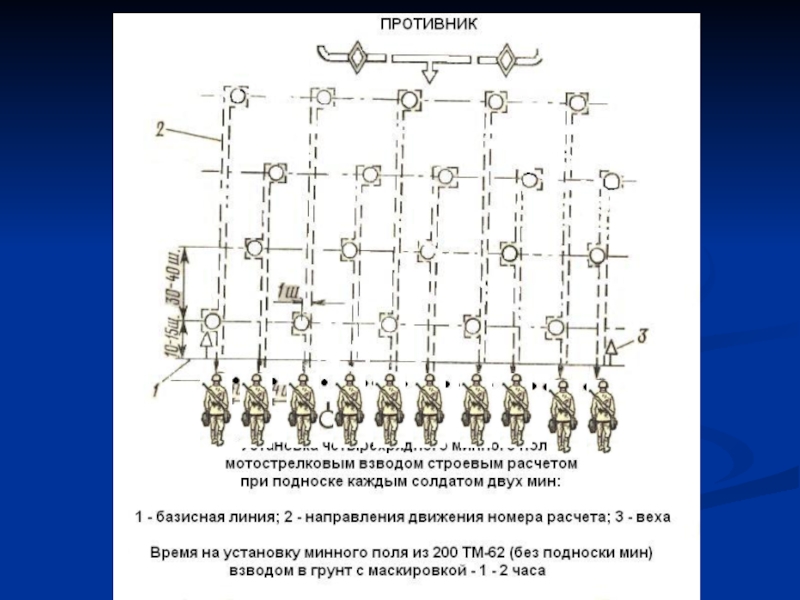

Время на установку минного поля из 200 ТМ-62 (без подноски) взводом в грунт с маскировкой – 1-2 часа.

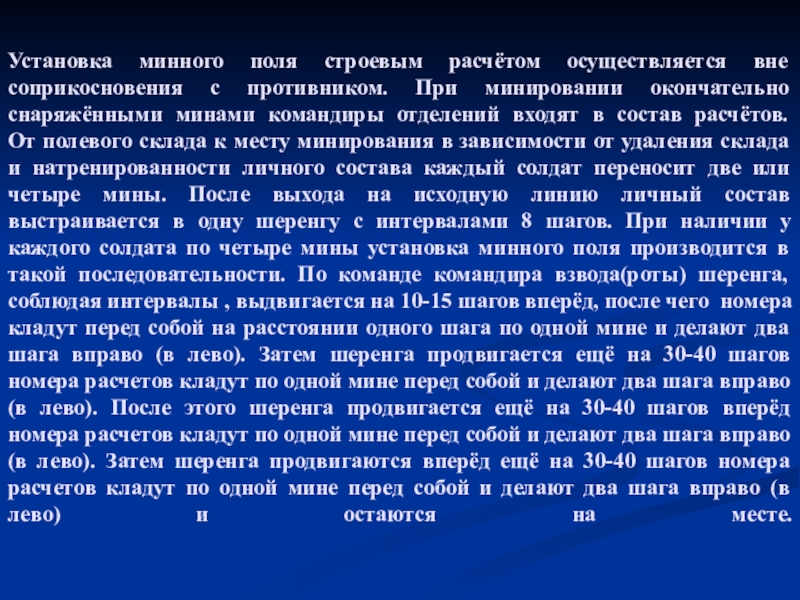

Слайд 32Установка минного поля строевым расчётом осуществляется вне соприкосновения с противником. При
минировании окончательно снаряжёнными минами командиры отделений входят в состав расчётов.
От полевого склада к месту минирования в зависимости от удаления склада и натренированности личного состава каждый солдат переносит две или четыре мины. После выхода на исходную линию личный состав выстраивается в одну шеренгу с интервалами 8 шагов. При наличии у каждого солдата по четыре мины установка минного поля производится в такой последовательности. По команде командира взвода(роты) шеренга, соблюдая интервалы , выдвигается на 10-15 шагов вперёд, после чего номера кладут перед собой на расстоянии одного шага по одной мине и делают два шага вправо (в лево). Затем шеренга продвигается ещё на 30-40 шагов номера расчетов кладут по одной мине перед собой и делают два шага вправо (в лево). После этого шеренга продвигается ещё на 30-40 шагов вперёд номера расчетов кладут по одной мине перед собой и делают два шага вправо (в лево). Затем шеренга продвигаются вперёд ещё на 30-40 шагов номера расчетов кладут по одной мине перед собой и делают два шага вправо (в лево) и остаются на месте.
Слайд 33По команде «К установке - ПРИСТУПИТЬ» номера расчетов отрывают лунки и
устанавливают в них мины; командиры отделений выдают взрыватели и проверяют правильность установки мин и их маскировку. При минировании окончательно снаряжёнными минами после установки их в лунки взрыватели переводятся в боевое положение, а мины маскируются.

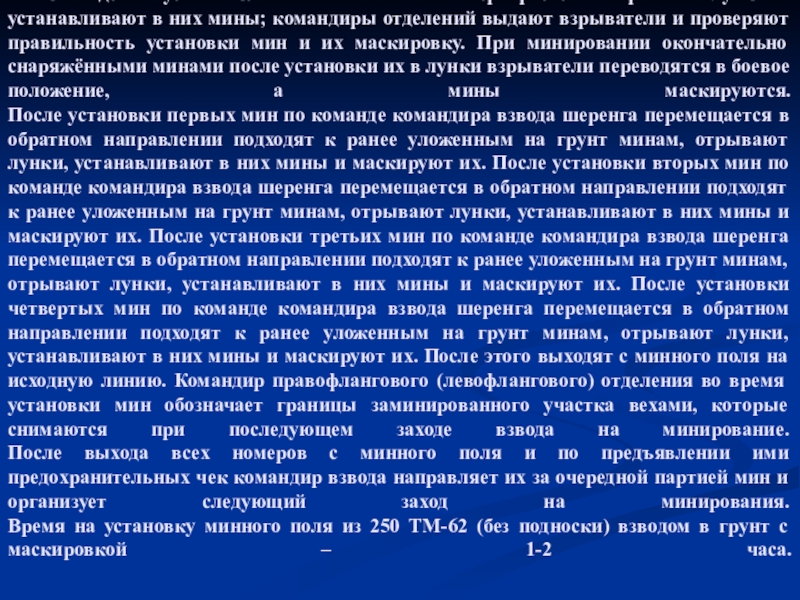

После установки первых мин по команде командира взвода шеренга перемещается в обратном направлении подходят к ранее уложенным на грунт минам, отрывают лунки, устанавливают в них мины и маскируют их. После установки вторых мин по команде командира взвода шеренга перемещается в обратном направлении подходят к ранее уложенным на грунт минам, отрывают лунки, устанавливают в них мины и маскируют их. После установки третьих мин по команде командира взвода шеренга перемещается в обратном направлении подходят к ранее уложенным на грунт минам, отрывают лунки, устанавливают в них мины и маскируют их. После установки четвертых мин по команде командира взвода шеренга перемещается в обратном направлении подходят к ранее уложенным на грунт минам, отрывают лунки, устанавливают в них мины и маскируют их. После этого выходят с минного поля на исходную линию. Командир правофлангового (левофлангового) отделения во время установки мин обозначает границы заминированного участка вехами, которые снимаются при последующем заходе взвода на минирование.
После выхода всех номеров с минного поля и по предъявлении ими предохранительных чек командир взвода направляет их за очередной партией мин и организует следующий заход на минирования.
Время на установку минного поля из 250 ТМ-62 (без подноски) взводом в грунт с маскировкой – 1-2 часа.
