Презентация, доклад по НВП: Инженерные заграждения

Казахстан, их тактико-технические данные, общее устройство и принцип действия, места и порядок их установки, демаскирующие признаки
.

Контактные данные: nis.taraz.adenov.g@mail.ru
Сотовый телефон: +77021090299, +77082210979

Преподаватель-организатор по начальной военной подготовке Назарбаев Интеллектуальной школы физико-математического направления города Тараз Аденов Г.А

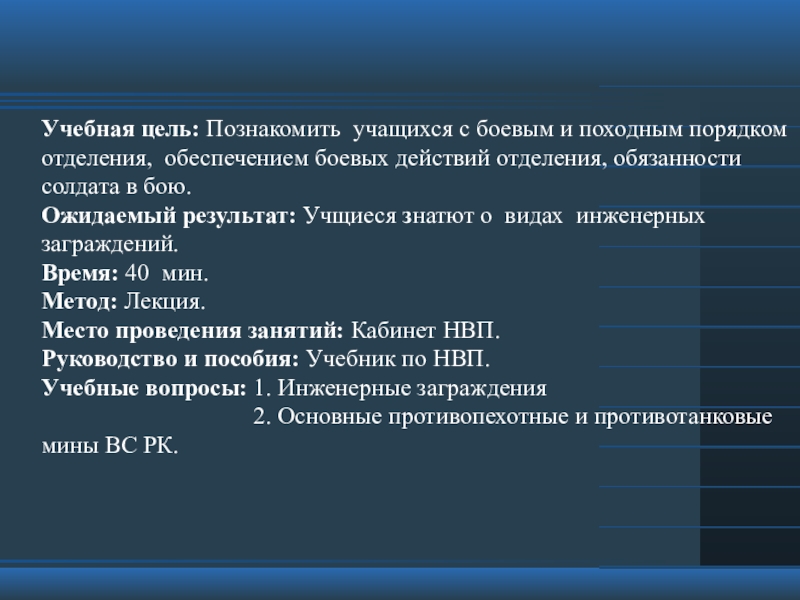

боевых действий отделения, обязанности солдата в бою.
Ожидаемый результат: Учщиеся знатют о видах инженерных заграждений.
Время: 40 мин.
Метод: Лекция.
Место проведения занятий: Кабинет НВП.
Руководство и пособия: Учебник по НВП.
Учебные вопросы: 1. Инженерные заграждения
2. Основные противопехотные и противотанковые мины ВС РК.

5 мин.
Б) Проверка домашнего задания 5 мин.
Основная часть 25 мин.
ИНЖЕНЕРНЫЕ ЗАГРАЖДЕНИЯ
Инженерные заграждения
Искусственные препятствия и преграды, устраиваемые на местности в целях затруднения продвижения и маневра нарушителей ГГ (противника), обеспечения пограничным нарядам и резервам благоприятных условий для их блокирования и задержания (уничтожения), ограничения (воспрещения) воздействия животных и людей на линейную часть средств сигнализационного вооружения и контрольно-следовые полосы. С обострением военно-политической обстановки и в военное время инженерные заграждения устанавливаются с целью нанести потери противнику, задержать его продвижение, создать благоприятные условия для поражения его огнем из всех видов оружия, сковать маневр или вынудить передвигаться в выгодном для своих подразделений направлении. По характеру воздействия на нарушителей ГГ (противника) инженерные заграждения подразделяются на: минно-взрывные; невзрывные (земляные, деревоземляные, деревянные, металлические, каменные, бетонные, железобетонные или сочетанием нескольких материалов), комбинированные. По целевому назначению они подразделяются на: противотанковые, противопехотные, противодесантные, комбинированные.

противника. По назначению заграждения подразделяются на противопехотные, противотанковые, противотранспортные и противодесантные; по характеру воздействия — на минно-взрывные, создаваемые из противотанковых и противопехотных мин (минные поля), и невзрывные — рвы, эскарпы, контрэскарпы, надолбы, ежи и др. Заграждения бывают переносные (проволочные спирали, рогатки из жердевых крестовин, ежи) и постоянные (проволочные сети на кольях, проволочные заборы, надолбы). Эффективность всех видов заграждений повышается при одновременном воздействии на преодолевающего их противника артиллерийских и других огневых средств обороняющихся войск.

http://voennizdat.ru/KonspektuRF/IP/4-1/Untitled-1_clip_image040.jpg

Противотанковые рвы

Барьеры в лесу

и затруднения ма­невра. Они применяются во всех видах боевых действий. Заграж­дения делятся на минно-взрывные, невзрывные и комбиниро­ванные     К невзрывным заграждениям относятся противотанковые рвы, эскарпы, контрэскарпы, снежные валы, надолбы, лесные завалы, а также проволочные заграждения.

Эскарпы

Надолбы

Завалы в лесу

Ежи

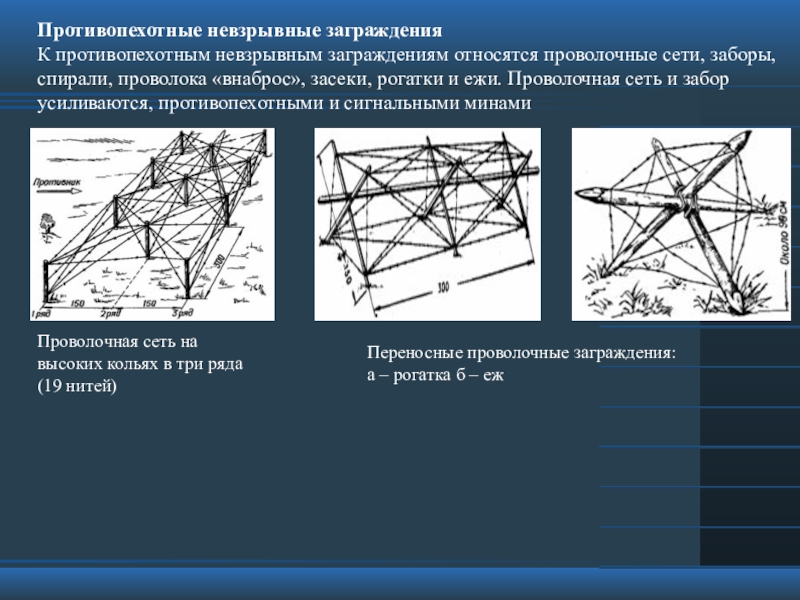

проволока «внаброс», засеки, рогатки и ежи. Проволочная сеть и забор усиливаются, противопехотными и сигнальными минами

Проволочная сеть на высоких кольях в три ряда (19 нитей)

Переносные проволочные заграждения: а – рогатка б – еж

проволоки или усиленных оттяжками с дополнительными двумя–тремя натянутыми горизонтальными на них нитями.
На устройство 100 погонных метров усиленного проволочного забора требуется 30 человеко-часов. Материал: проволока колючая однопрядная – 4–5 мотков; скобы–5 кг; колья длиной 175 см – 34 шт.; колья длиной 70 см – 67 шт.

Проволочные заборы

Проволочная сеть на низких кольях делается шириной 4,5–6,0 м. Колья длиной 70 см забиваются рядами на расстоянии 1,5 м один от другого в шахматном порядке с возвышением над поверхностью земли на 25–30 см. Каждый ряд кольев и промежутки между рядами оплетаются проволокой в две нити, одна нить тянется с петлями. На устройство 100 погонных метров проволочкой сети на низких кольях шириной 6 м требуется 120 человеко-часов. Материал: проволока колючая однопрядная – 20 мотков; снобы – 15 кг; колья длиной 70 см – 350 шт.

Проволочная сеть на низких кольях (спотыкач)

деревья не отделяются полностью от пней) в сторону противника. Она может усиливаться минами и оплеткой деревьев колючей проволокой.

Проволока внаброс

Проволочная спираль

Малозаметные проволочные сети (МЗП)

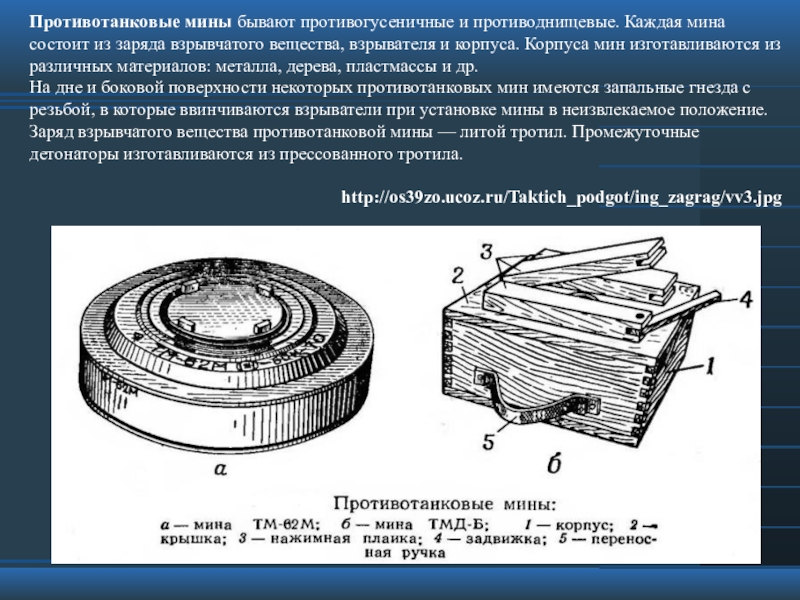

взрывчатого вещества, взрывателя и корпуса. Корпуса мин изготавливаются из различных материалов: металла, дерева, пластмассы и др. На дне и боковой поверхности некоторых противотанковых мин имеются запальные гнезда с резьбой, в которые ввинчиваются взрыватели при установке мины в неизвлекаемое положение. Заряд взрывчатого вещества противотанковой мины — литой тротил. Промежуточные детонаторы изготавливаются из прессованного тротила.

http://os39zo.ucoz.ru/Taktich_podgot/ing_zagrag/vv3.jpg

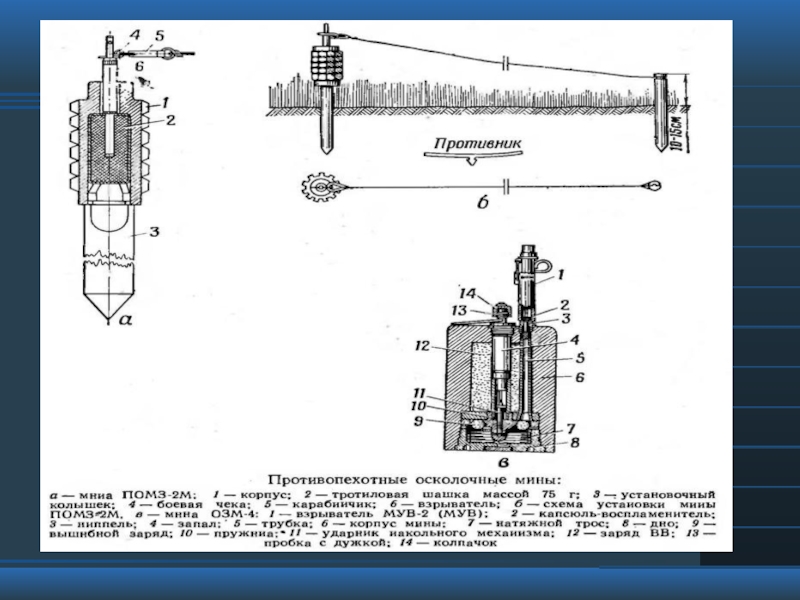

наносят поражение фугасным действием — мины ПМД-6М и ПМН и осколками — мины ПОМЗ-2М и ОЗМ-4.

http://rudocs.exdat.com/data/202/201512/201512_html_457442b2.png

их установке земля, зимой утоптанный снег, осадка грунта, забытая укупорка от мин и взрывателей, брошенный инструмент и принадлежности для минирования, следы машин, людей, указки и ограждения. Некоторые характерные демаскирующие признаки мин показаны на рисунке.

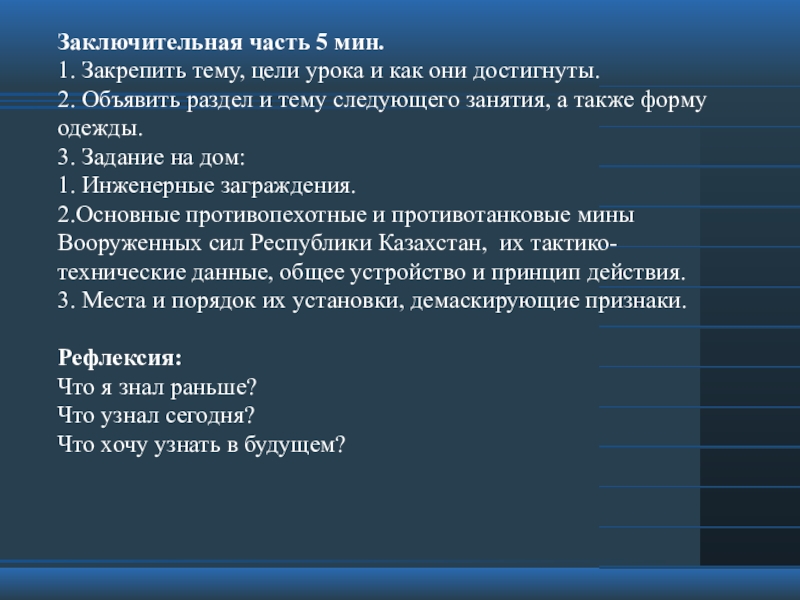

достигнуты.
2. Объявить раздел и тему следующего занятия, а также форму одежды.
3. Задание на дом:
1. Инженерные заграждения.
2.Основные противопехотные и противотанковые мины Вооруженных сил Республики Казахстан, их тактико-технические данные, общее устройство и принцип действия.
3. Места и порядок их установки, демаскирующие признаки.

Рефлексия: Что я знал раньше? Что узнал сегодня? Что хочу узнать в будущем?
