Презентация, доклад по начальной военной подготовке на тему Вооруженные силы Республики Казахстан
Содержание
- 1. Презентация по начальной военной подготовке на тему Вооруженные силы Республики Казахстан
- 2. Слайд 2

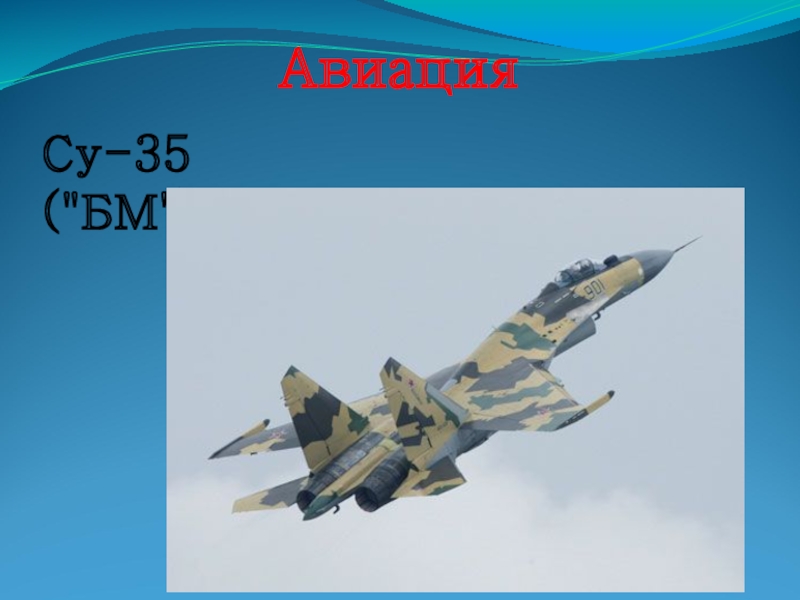

- 3. Су-35 ("БМ") Размер крыла, м 15.30Длина самолета,

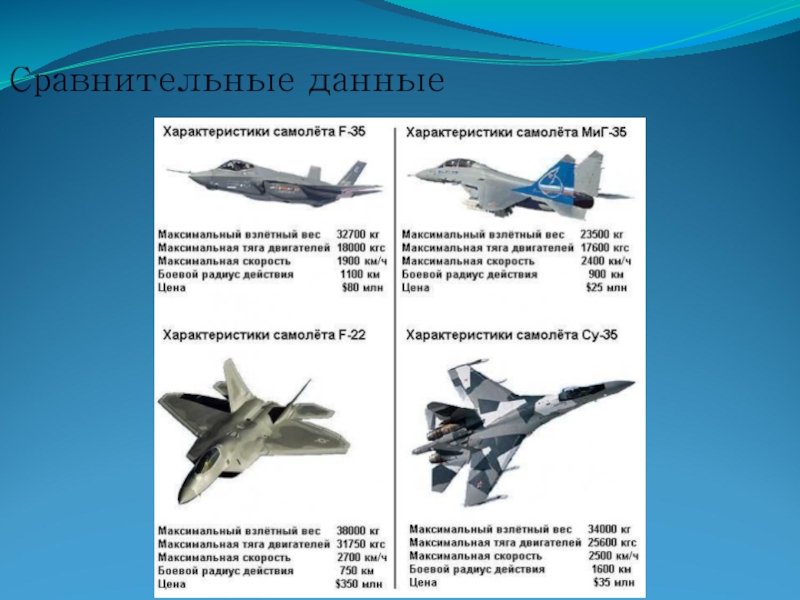

- 4. Сравнительные данные
- 5. Вооружение Пушечное: 30 мм авиационная пушка ГШ-30-1Основные
- 6. КС-172 Тип: управляемая ракета «воздух-воздух» сверхбольшой дальностиНаведение: Инерциальное +
- 7. Р-77 (РВВ-АЕ)Основные технические характеристики:Максимальная дальность пуска: 80
- 8. Х-31 тактическая управляемая ракета класса «воздух-поверхность»
- 9. Х-29 Высокоточная авиационная ракета класса «воздух-поверхность» малого
- 10. С-25 (НАР) Неуправляемая авиационная ракетаС-25 предназначены для

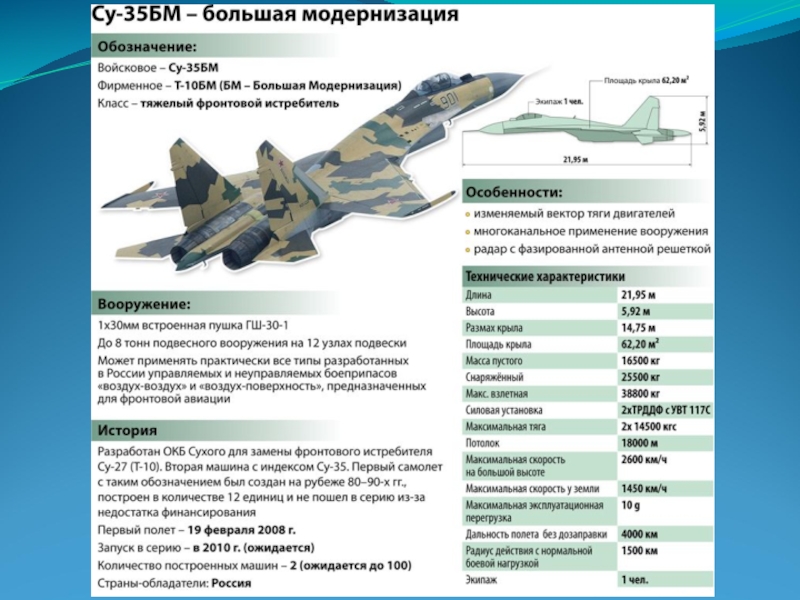

Слайд 3Су-35 ("БМ")
Размер крыла, м 15.30
Длина самолета, м 21.90
Высота самолета, м 5.90
Площадь
Масса
пустого самолета 19000
нормальная взлетная 25300
максимальная взлетная 34500
топлива 11500
топлива (с двумя ПТБ) 14300
Тип двигателя 2 ТРДДФ 117С
Максимальная тяга, кгс 2 х 14500
Максимальная скорость, км/ч:
у земли 1400
на большой высоте 2400 (М=2.25)
Практическая дальность, км:
перегоночная 4500
на большой высоте 3600
на малой высоте 1580
Практический потолок, м 18000
Макс. эксплуатационная перегрузка 9
Экипаж, чел 1
Вооружение:
30-мм пушка ГШ-301 (150 патронов).
боевая нагрузка - 8000 кг на 12 узлах подвески.

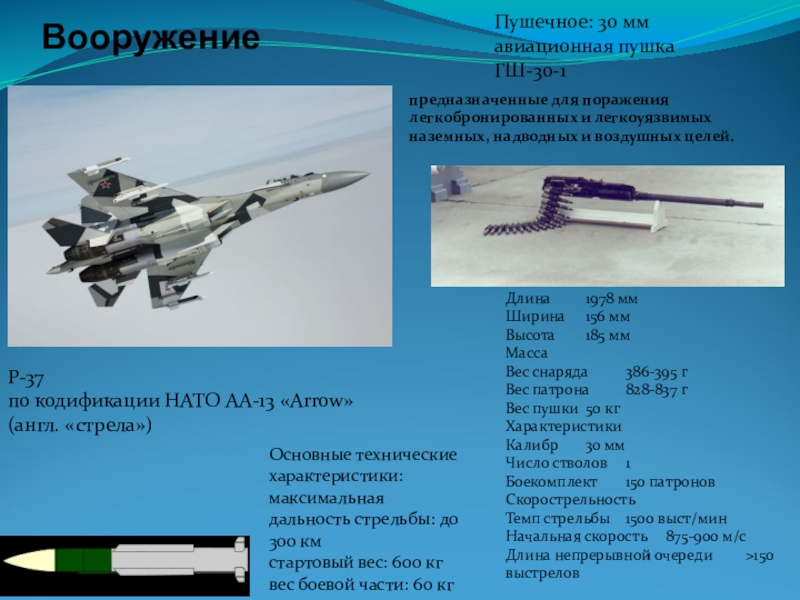

Слайд 5Вооружение
Пушечное: 30 мм авиационная пушка ГШ-30-1
Основные технические характеристики:
максимальная дальность стрельбы: до
стартовый вес: 600 кг
вес боевой части: 60 кг
Р-37
по кодификации НАТО AA-13 «Arrow» (англ. «стрела»)
Длина 1978 мм
Ширина 156 мм
Высота 185 мм
Масса
Вес снаряда 386-395 г
Вес патрона 828-837 г
Вес пушки 50 кг
Характеристики
Калибр 30 мм
Число стволов 1
Боекомплект 150 патронов
Скорострельность
Темп стрельбы 1500 выст/мин
Начальная скорость 875-900 м/с
Длина непрерывной очереди >150 выстрелов
предназначенные для поражения легкобронированных и легкоуязвимых наземных, надводных и воздушных целей.

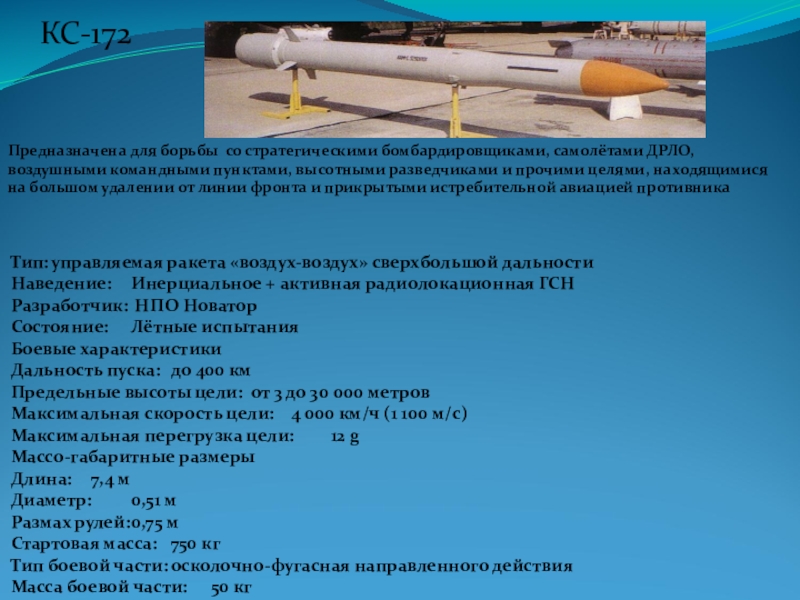

Слайд 6КС-172
Тип: управляемая ракета «воздух-воздух» сверхбольшой дальности
Наведение: Инерциальное + активная радиолокационная ГСН
Разработчик: НПО Новатор
Состояние: Лётные
Боевые характеристики
Дальность пуска: до 400 км
Предельные высоты цели: от 3 до 30 000 метров
Максимальная скорость цели: 4 000 км/ч (1 100 м/с)
Максимальная перегрузка цели: 12 g
Массо-габаритные размеры
Длина: 7,4 м
Диаметр: 0,51 м
Размах рулей: 0,75 м
Стартовая масса: 750 кг
Тип боевой части: осколочно-фугасная направленного действия
Масса боевой части: 50 кг
Предназначена для борьбы со стратегическими бомбардировщиками, самолётами ДРЛО, воздушными командными пунктами, высотными разведчиками и прочими целями, находящимися на большом удалении от линии фронта и прикрытыми истребительной авиацией противника

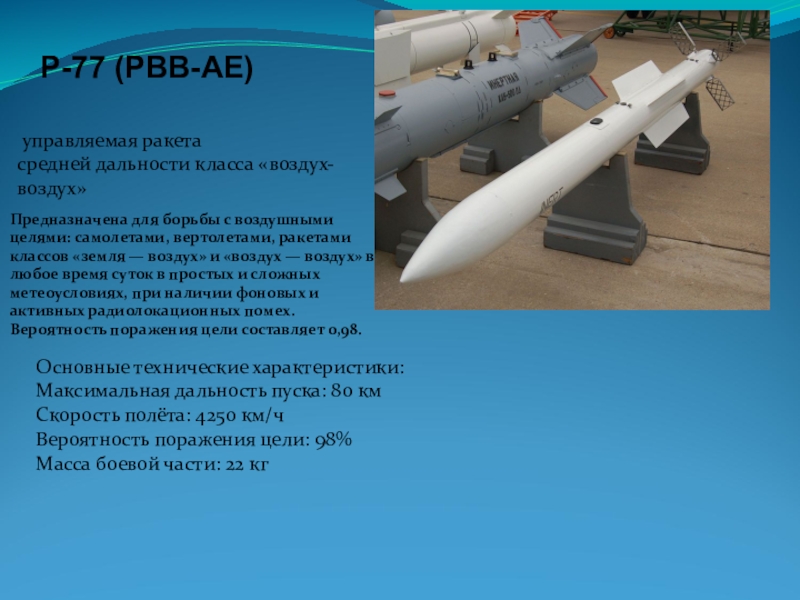

Слайд 7Р-77 (РВВ-АЕ)
Основные технические характеристики:
Максимальная дальность пуска: 80 км
Скорость полёта: 4250 км/ч
Вероятность
Масса боевой части: 22 кг
управляемая ракета
средней дальности класса «воздух-воздух»
Предназначена для борьбы с воздушными целями: самолетами, вертолетами, ракетами классов «земля — воздух» и «воздух — воздух» в любое время суток в простых и сложных метеоусловиях, при наличии фоновых и активных радиолокационных помех. Вероятность поражения цели составляет 0,98.
Слайд 8Х-31
тактическая управляемая ракета класса «воздух-поверхность» средней дальности
Дальность пуска 15-160 км.
Скорость
Масса 600-715 кг.
БЧ: фугасно-проникающая 87-110 кг.
Предназначена для уничтожения кораблей, РЛС

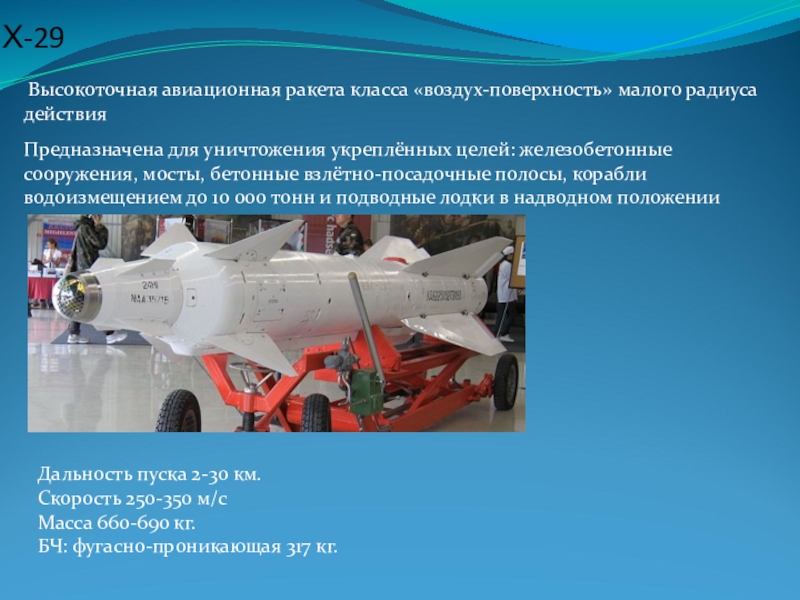

Слайд 9Х-29
Высокоточная авиационная ракета класса «воздух-поверхность» малого радиуса действия
Предназначена для уничтожения
Дальность пуска 2-30 км.
Скорость 250-350 м/с
Масса 660-690 кг.
БЧ: фугасно-проникающая 317 кг.

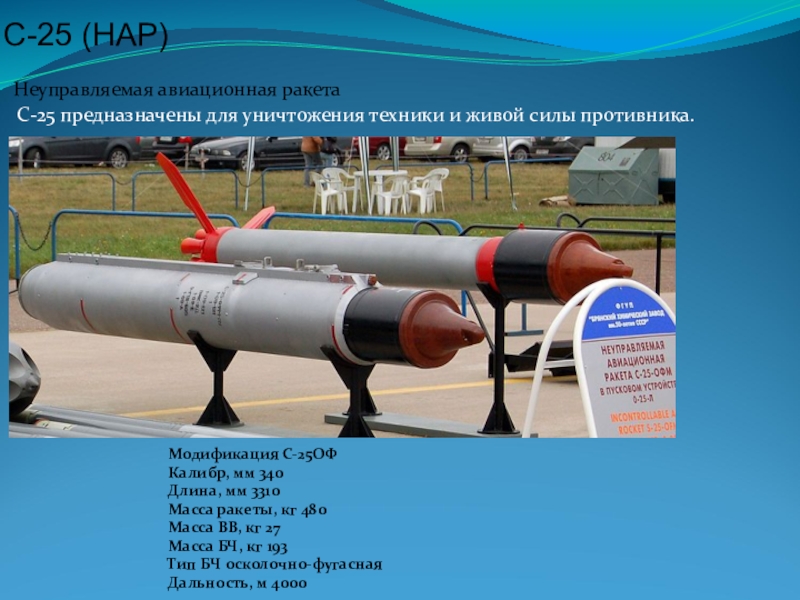

Слайд 10С-25 (НАР)
Неуправляемая авиационная ракета
С-25 предназначены для уничтожения техники и живой
Модификация С-25ОФ
Калибр, мм 340
Длина, мм 3310
Масса ракеты, кг 480
Масса ВВ, кг 27
Масса БЧ, кг 193
Тип БЧ осколочно-фугасная
Дальность, м 4000
