3. Кем подписываются записанные

1вариант: ВЗЫСКАНИЯ? 2вариант: ПООЩРЕНИЯ?

2. За что, согласно ДУ ВС РФ, могут объявляться

1вариант: ВЗЫСКАНИЯ? 2вариант: ПООЩРЕНИЯ?

1. Где учитываются объявленные:

1вариант: ПООЩРЕНИЯ? 2вариант: ВЗЫСКАНИЯ?

село Курья Алтайского края.
Семья: мать - Александра Фроловна Калашникова, отец - Тимофей Александрович Калашников.
Историческая справка: в 1930 году семья, признанная кулаческой, сослана в Томскую область, посёлок Нижняя Моховая.
Интересы: техника, устройство и принципы работы разных механизмов.

сообщение вице-сержанта Д.ТИМУХИНА по теме:
«Жизнь и творчество
Михаила Тимофеевича Калашникова»

чем ППШ и ППС, и требует применения дефицитных и медленных фрезерных работ. Поэтому, несмотря на многие подкупающие стороны (малый вес, малая длина, наличие одиночного огня, удачное совмещение переводчика и предохранителя, компактный шомпол и пр.), в настоящем виде своём промышленного интереса не представляет…»

Заключение специалистов Главного Артиллерийского Управления РККА

Первый пистолет-пулемет
М.Т. Калашникова

(НИПСМВО) Главного Артиллерийского управления РККА.
В 1944 году он создал опытный образец самозарядного карабина, который частично послужил прототипом для создания автомата.
С 1945 года Михаил начал разработку автоматического оружия под промежуточный патрон 7,62×39 образца 1943 года.
В 1947 году автомат Калашникова победил в конкурсе и был принят на вооружение.

Ак-47

АК-101

АК-102

АК-105

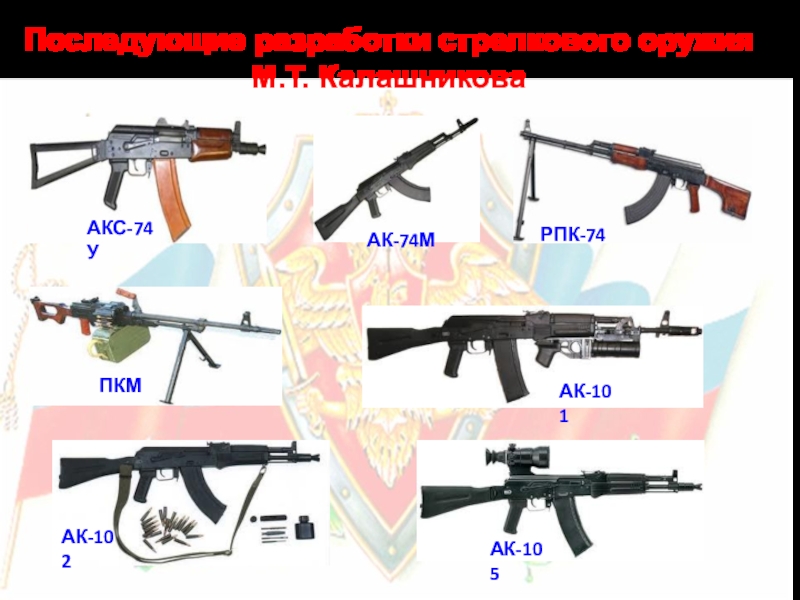

Последующие разработки стрелкового оружия М.Т. Калашникова

модернизирован- ных автоматов,

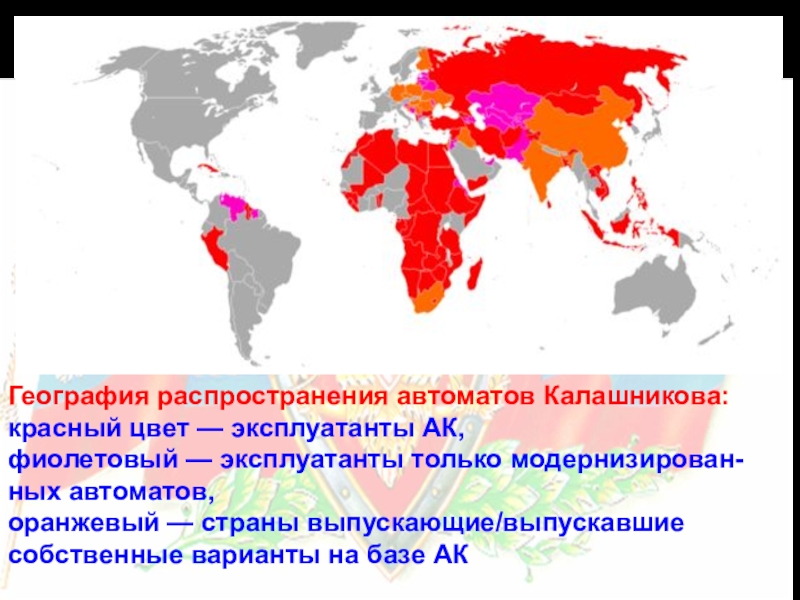

оранжевый — страны выпускающие/выпускавшие собственные варианты на базе АК

Герб страны Зимбабве

Автоматы и пулемёты М.Т.Калашникова находятся на вооружении армий более чем пятидесяти стран мира. В Мозамбике в честь советского автомата родившимся мальчикам стали давать имя «Калаш».

ИСПОЛЬЗОВАНИЕ БРЕНДА АК-74 (47)

комплекс, посвящённый легендарному конструктору-оружейнику. Центральное место в экспозиции занял памятник конструктору скульптора В.Курочкина.

На родине М.Т.Калашникова,
в селе Курья, в 1980 г. ему сооружён бронзовый бюст работы скульптора А.Бельдюшкина.

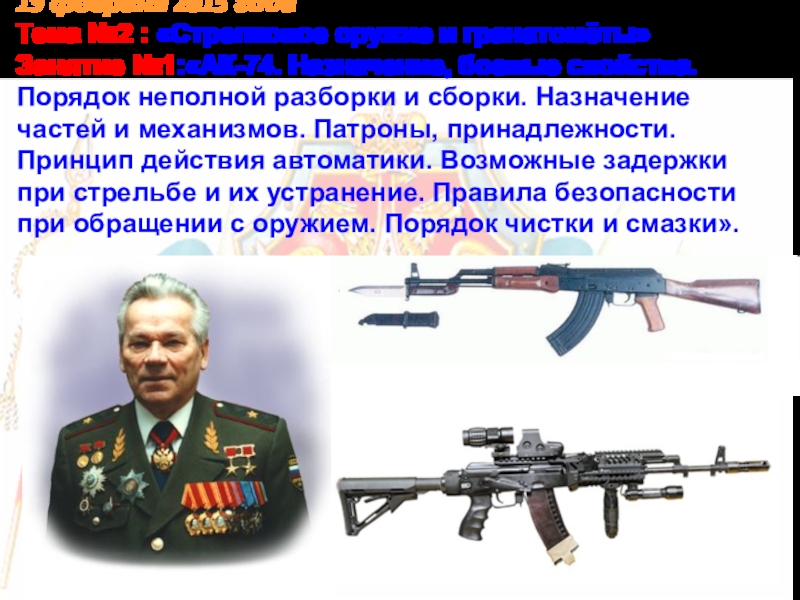

Назначение, боевые свойства. Порядок неполной разборки и сборки. Назначение частей и механизмов. Патроны, принадлежности. Принцип действия автоматики. Возможные задержки при стрельбе и их устранение. Правила безопасности при обращении с оружием. Порядок чистки и смазки».

– 74 и возможные задержки.
2. Научиться производить неполную разборку и сборку автомата.
3. Воспитывать уверенность в своем оружии и прививать любовь к нему.

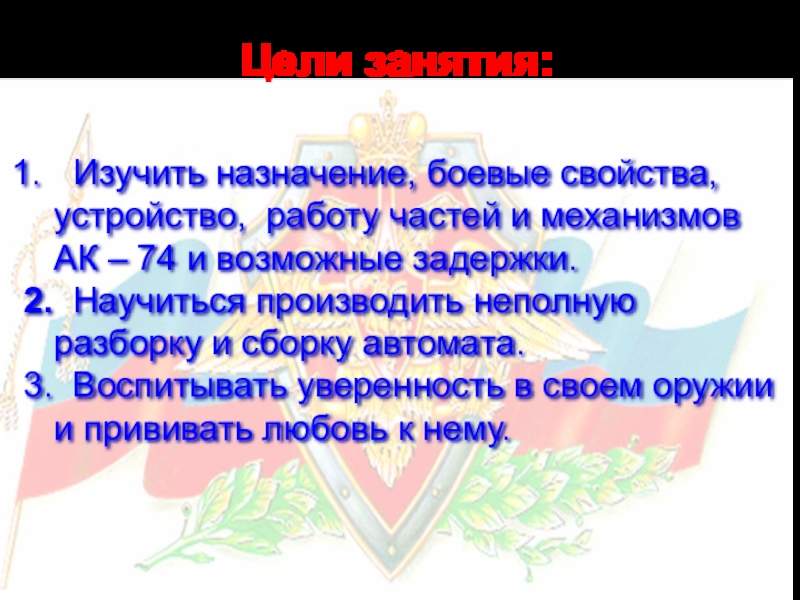

Цели занятия:

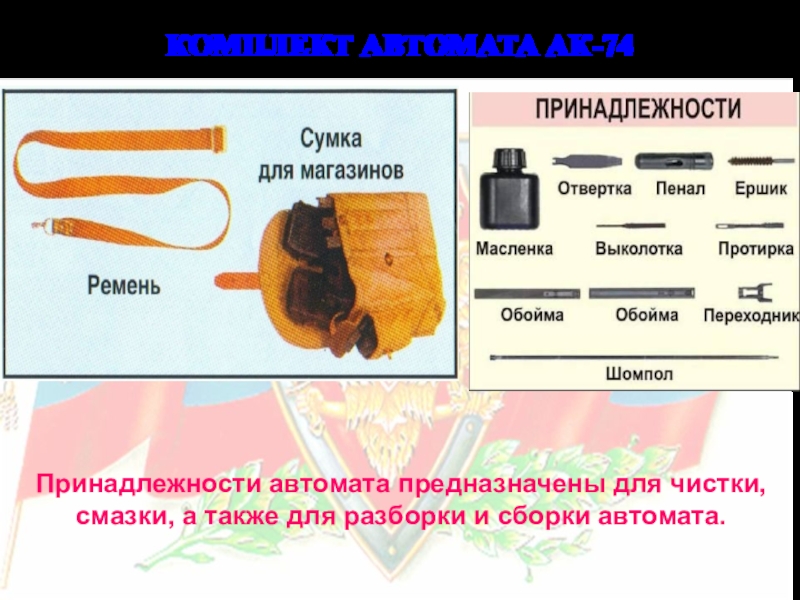

Патроны и принадлежности.
Порядок неполной разборки и сборки после неполной разборки АК-74

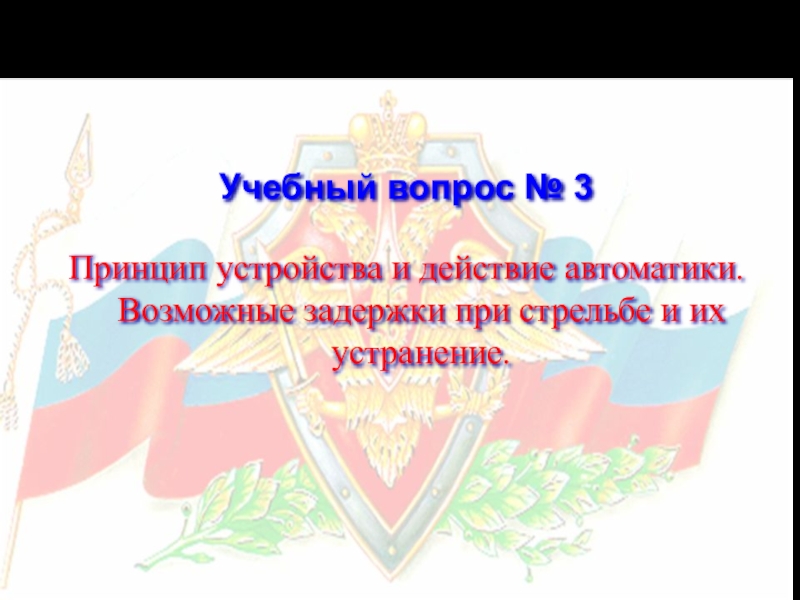

Принцип устройства и действие автоматики. Возможные задержки при стрельбе и их устранение.
Особенности РПК-74. Порядок чистки и смазки АК-74. Правила безопасности при обращении с оружием.

механизмов.
Патроны и принадлежности.

вооружения личного состава силовых и других структур и предназначен для уничтожения живой силы и поражения огневых средств противника.

используется отдельно или присоединяется к автомату.

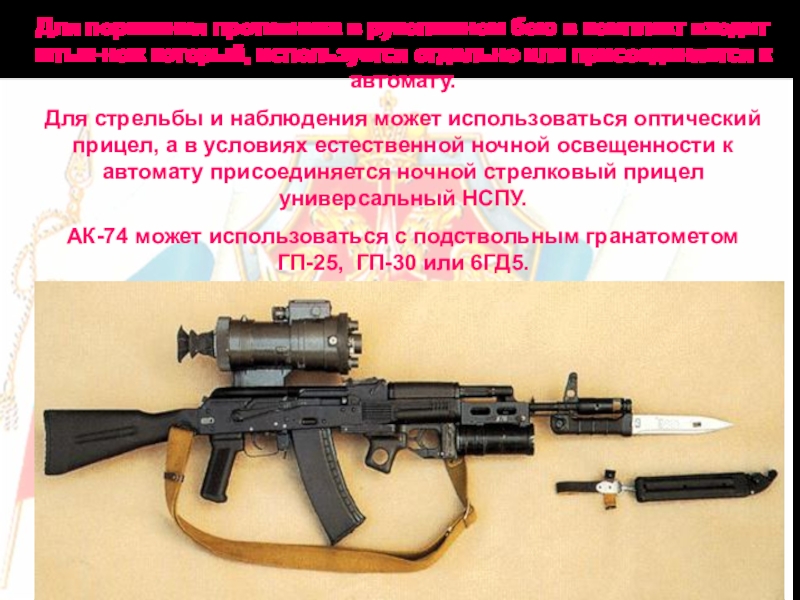

Для стрельбы и наблюдения может использоваться оптический прицел, а в условиях естественной ночной освещенности к автомату присоединяется ночной стрелковый прицел универсальный НСПУ.
АК-74 может использоваться с подствольным гранатометом ГП-25, ГП-30 или 6ГД5.

огонь является основным видом огня: он ведётся короткими ( до 5 выстрелов) и длинными (до 10 выстрелов) очередями и непрерывно. Подача патронов при стрельбе производится из коробчатого магазина емкостью
30 патронов.

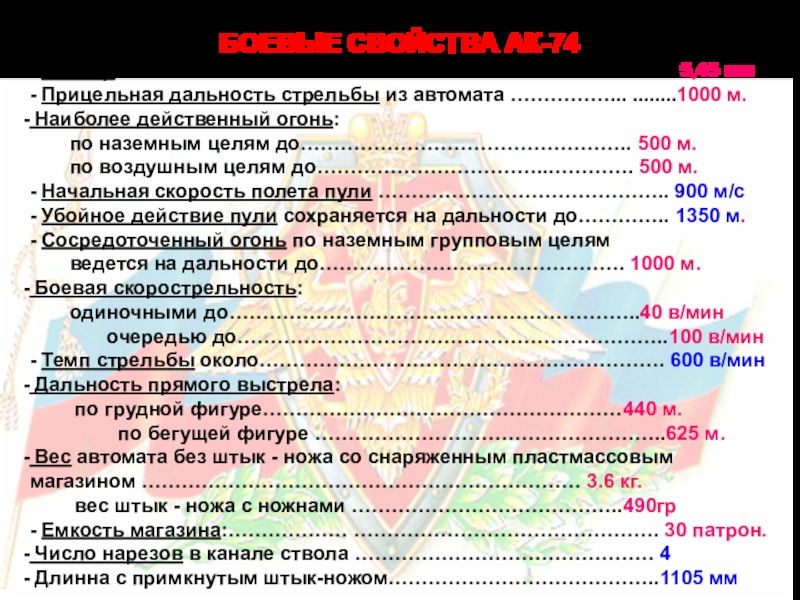

автомата ……………... ........1000 м.
Наиболее действенный огонь:
по наземным целям до………………………………………….. 500 м.
по воздушным целям до……………………………..…………. 500 м.
- Начальная скорость полета пули …………………………………….. 900 м/с
- Убойное действие пули сохраняется на дальности до………….. 1350 м.
- Сосредоточенный огонь по наземным групповым целям
ведется на дальности до………………………………………. 1000 м.
Боевая скорострельность:
одиночными до……………………………………………………..40 в/мин
очередью до………………………………………………………..100 в/мин
- Темп стрельбы около……………………………………………………. 600 в/мин
Дальность прямого выстрела:
по грудной фигуре………………………………………………440 м.
по бегущей фигуре ……………………………………………..625 м.
Вес автомата без штык - ножа со снаряженным пластмассовым магазином ………………………………………………………… 3.6 кг.
вес штык - ножа с ножнами …………………………………..490гр
- Емкость магазина:……………… ………………………………………. 30 патрон.
Число нарезов в канале ствола ……………………………………… 4
Длинна с примкнутым штык-ножом…………………………………..1105 мм

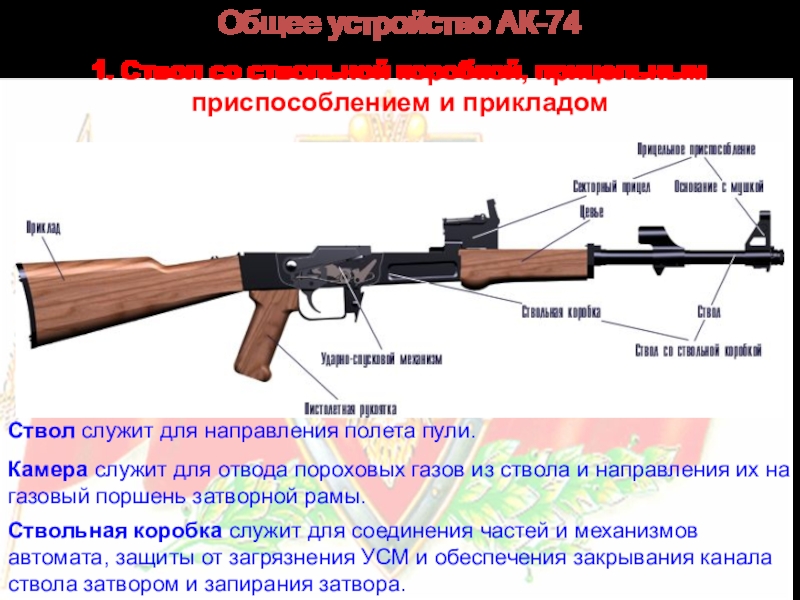

служит для направления полета пули.

Камера служит для отвода пороховых газов из ствола и направления их на газовый поршень затворной рамы.

Ствольная коробка служит для соединения частей и механизмов автомата, защиты от загрязнения УСМ и обеспечения закрывания канала ствола затвором и запирания затвора.

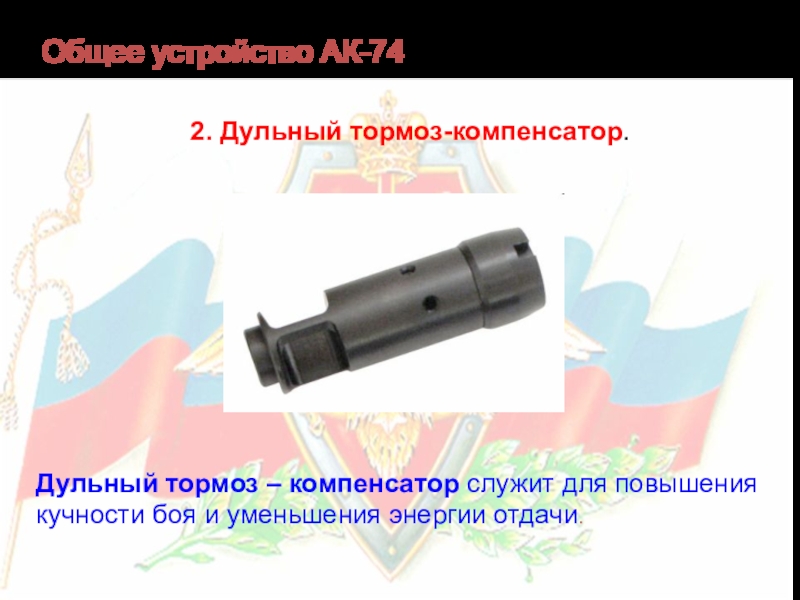

кучности боя и уменьшения энергии отдачи.

части и механизмы, помещенные в ствольной коробке.

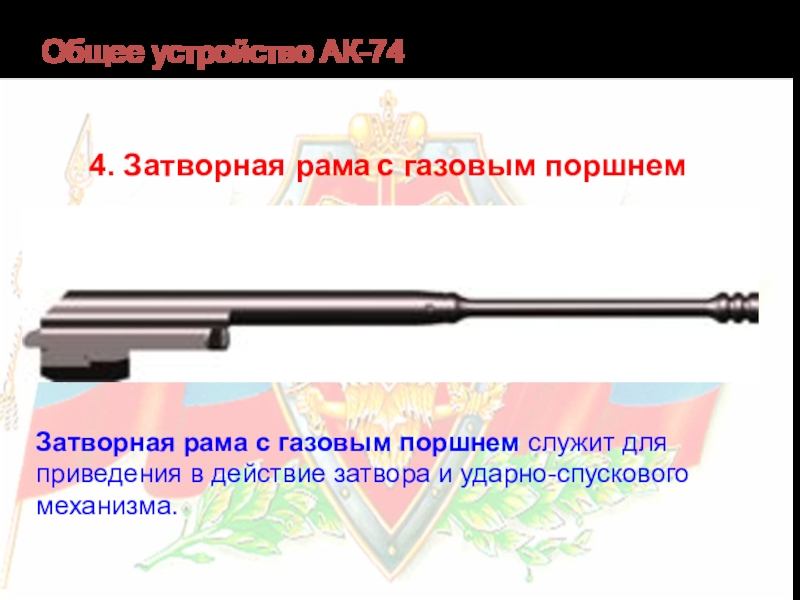

поршнем служит для приведения в действие затвора и ударно-спускового механизма.

патронник, закрывания канала ствола, разбивания капсюля и извлечения из патронника гильзы.

Возвратный механизм служит для возвращения затворной рамы с затвором в переднее положение.

накладкой служит для направления движения газового поршня и предохранения рук автоматчика от ожогов при стрельбе.

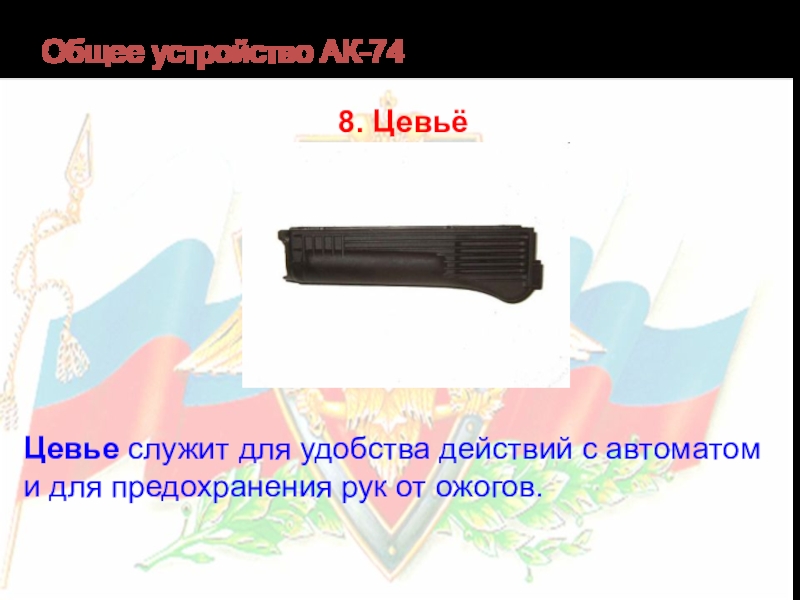

для предохранения рук от ожогов.

в ствольную коробку.

для поражения противника в рукопашном бою, а также может использоваться отдельно в качестве ножа, пилы (для распиловки металла), молотка и ножниц (для резки проволоки).

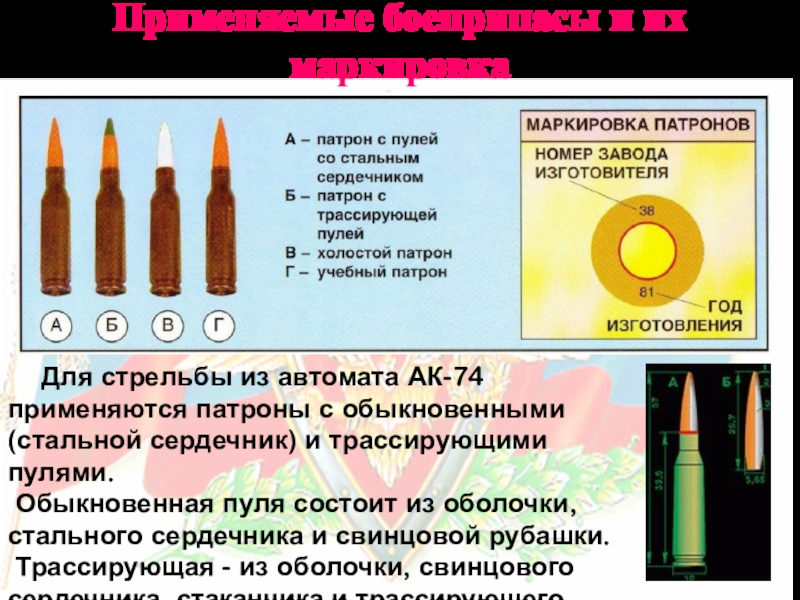

АК-74 применяются патроны с обыкновенными (стальной сердечник) и трассирующими пулями.
Обыкновенная пуля состоит из оболочки, стального сердечника и свинцовой рубашки.
Трассирующая - из оболочки, свинцового сердечника, стаканчика и трассирующего состава.

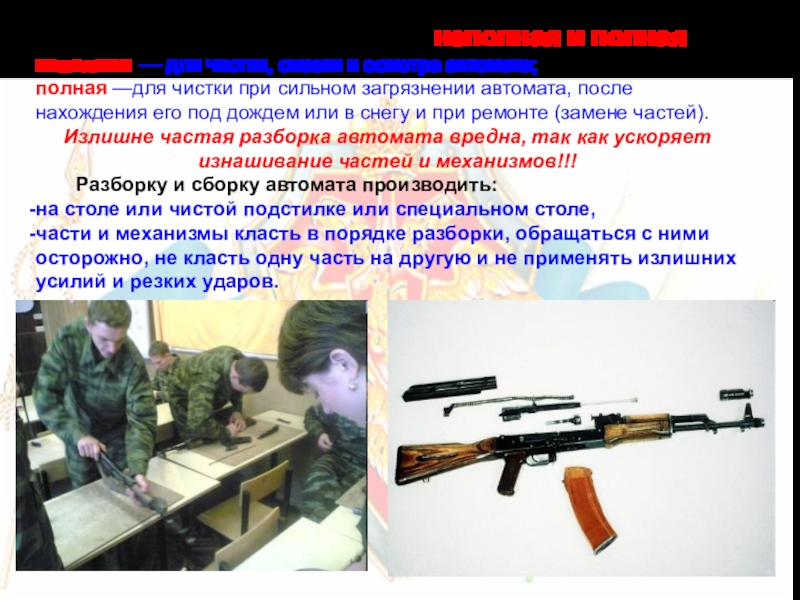

разборки и сборки автомата.

и осмотра автомата;
полная —для чистки при сильном загрязнении автомата, после нахождения его под дождем или в снегу и при ремонте (замене частей).
Излишне частая разборка автомата вредна, так как ускоряет изнашивание частей и механизмов!!!
Разборку и сборку автомата производить:
на столе или чистой подстилке или специальном столе,
части и механизмы класть в порядке разборки, обращаться с ними осторожно, не класть одну часть на другую и не применять излишних усилий и резких ударов.

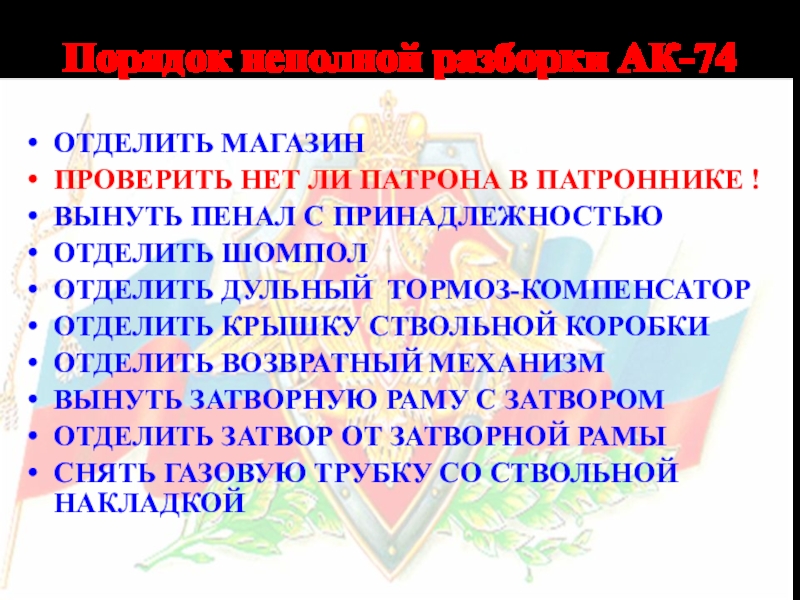

ПЕНАЛ С ПРИНАДЛЕЖНОСТЬЮ
ОТДЕЛИТЬ ШОМПОЛ
ОТДЕЛИТЬ ДУЛЬНЫЙ ТОРМОЗ-КОМПЕНСАТОР
ОТДЕЛИТЬ КРЫШКУ СТВОЛЬНОЙ КОРОБКИ
ОТДЕЛИТЬ ВОЗВРАТНЫЙ МЕХАНИЗМ
ВЫНУТЬ ЗАТВОРНУЮ РАМУ С ЗАТВОРОМ
ОТДЕЛИТЬ ЗАТВОР ОТ ЗАТВОРНОЙ РАМЫ
СНЯТЬ ГАЗОВУЮ ТРУБКУ СО СТВОЛЬНОЙ НАКЛАДКОЙ

ТРУБКУ СО СТВОЛЬНОЙ НАКЛАДКОЙ

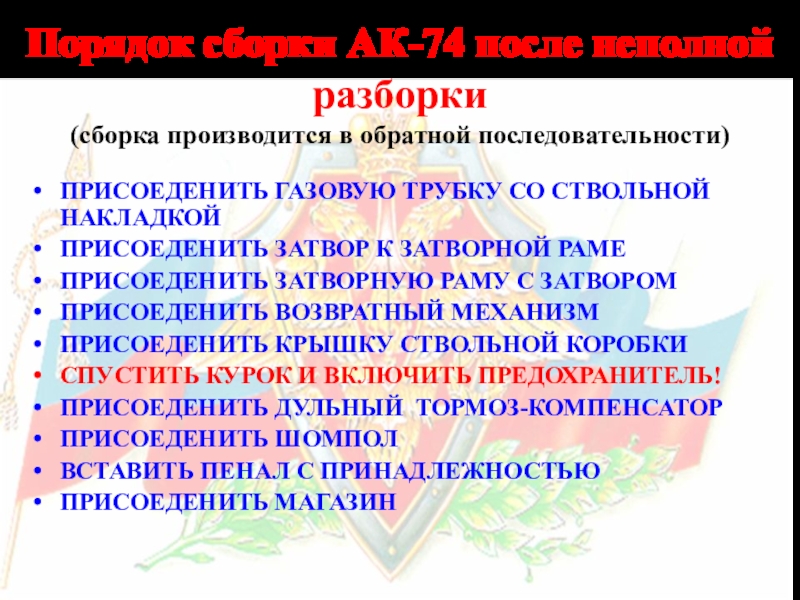

ПРИСОЕДЕНИТЬ ЗАТВОР К ЗАТВОРНОЙ РАМЕ
ПРИСОЕДЕНИТЬ ЗАТВОРНУЮ РАМУ С ЗАТВОРОМ
ПРИСОЕДЕНИТЬ ВОЗВРАТНЫЙ МЕХАНИЗМ
ПРИСОЕДЕНИТЬ КРЫШКУ СТВОЛЬНОЙ КОРОБКИ
СПУСТИТЬ КУРОК И ВКЛЮЧИТЬ ПРЕДОХРАНИТЕЛЬ!
ПРИСОЕДЕНИТЬ ДУЛЬНЫЙ ТОРМОЗ-КОМПЕНСАТОР
ПРИСОЕДЕНИТЬ ШОМПОЛ
ВСТАВИТЬ ПЕНАЛ С ПРИНАДЛЕЖНОСТЬЮ
ПРИСОЕДЕНИТЬ МАГАЗИН

стрельбе и их устранение.

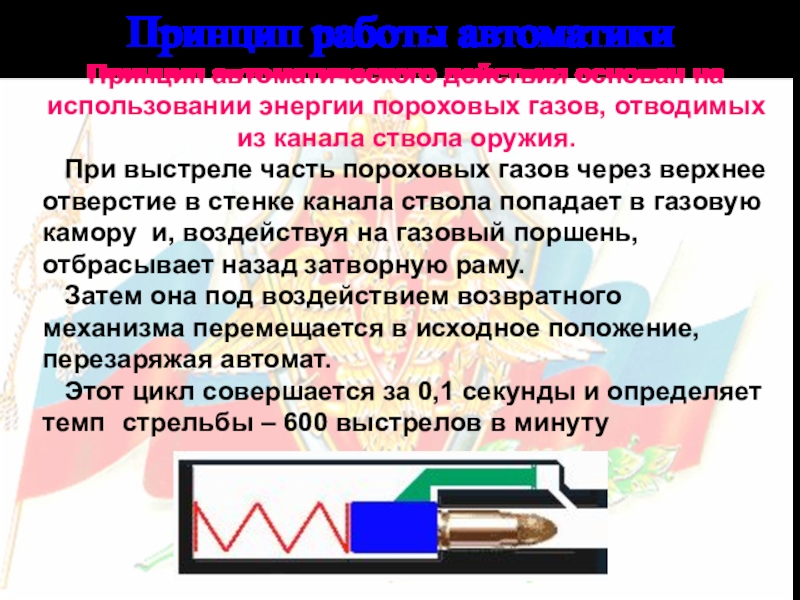

отводимых из канала ствола оружия.
При выстреле часть пороховых газов через верхнее отверстие в стенке канала ствола попадает в газовую камору и, воздействуя на газовый поршень, отбрасывает назад затворную раму.
Затем она под воздействием возвратного механизма перемещается в исходное положение, перезаряжая автомат.
Этот цикл совершается за 0,1 секунды и определяет темп стрельбы – 600 выстрелов в минуту

обращении с оружием

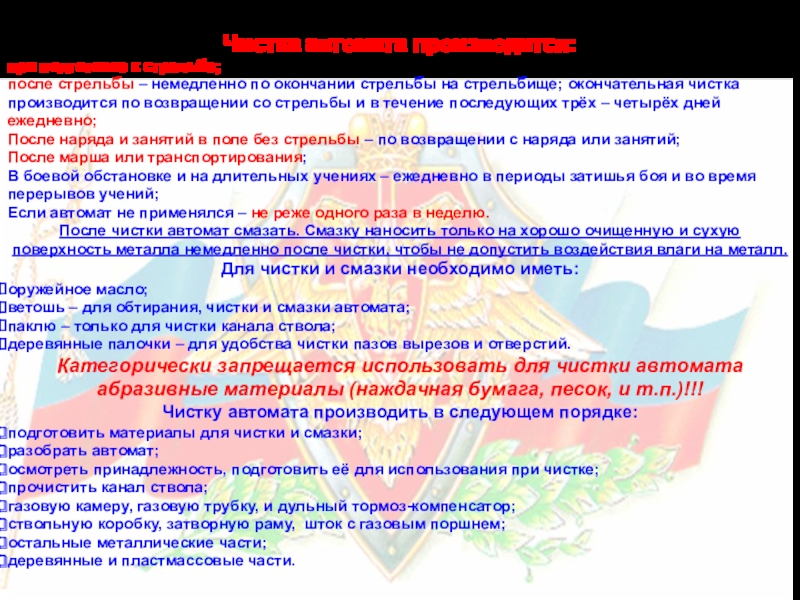

стрельбы на стрельбище; окончательная чистка производится по возвращении со стрельбы и в течение последующих трёх – четырёх дней ежедневно;
После наряда и занятий в поле без стрельбы – по возвращении с наряда или занятий;
После марша или транспортирования;
В боевой обстановке и на длительных учениях – ежедневно в периоды затишья боя и во время перерывов учений;
Если автомат не применялся – не реже одного раза в неделю.
После чистки автомат смазать. Смазку наносить только на хорошо очищенную и сухую поверхность металла немедленно после чистки, чтобы не допустить воздействия влаги на металл.
Для чистки и смазки необходимо иметь:
оружейное масло;
ветошь – для обтирания, чистки и смазки автомата;
паклю – только для чистки канала ствола;
деревянные палочки – для удобства чистки пазов вырезов и отверстий.
Категорически запрещается использовать для чистки автомата абразивные материалы (наждачная бумага, песок, и т.п.)!!!
Чистку автомата производить в следующем порядке:
подготовить материалы для чистки и смазки;
разобрать автомат;
осмотреть принадлежность, подготовить её для использования при чистке;
прочистить канал ствола;
газовую камеру, газовую трубку, и дульный тормоз-компенсатор;
ствольную коробку, затворную раму, шток с газовым поршнем;
остальные металлические части;
деревянные и пластмассовые части.

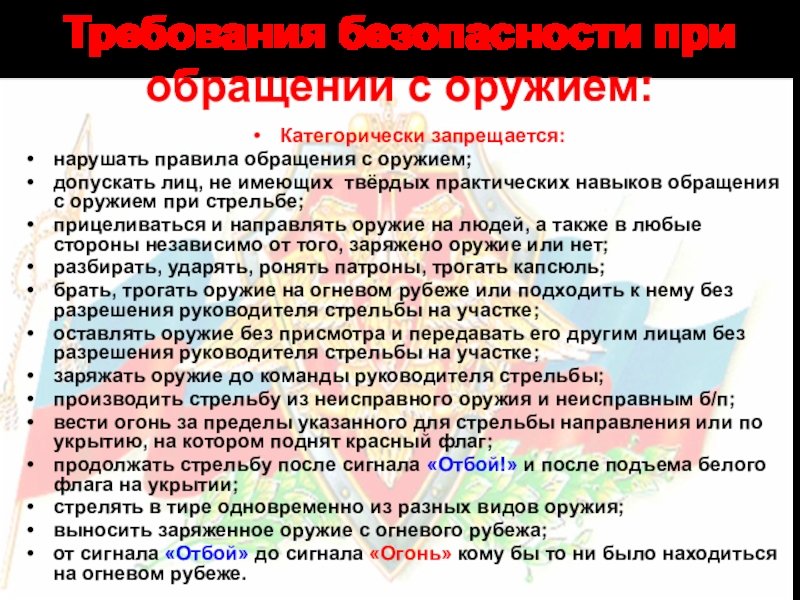

оружием;
допускать лиц, не имеющих твёрдых практических навыков обращения с оружием при стрельбе;
прицеливаться и направлять оружие на людей, а также в любые стороны независимо от того, заряжено оружие или нет;
разбирать, ударять, ронять патроны, трогать капсюль;
брать, трогать оружие на огневом рубеже или подходить к нему без разрешения руководителя стрельбы на участке;
оставлять оружие без присмотра и передавать его другим лицам без разрешения руководителя стрельбы на участке;
заряжать оружие до команды руководителя стрельбы;
производить стрельбу из неисправного оружия и неисправным б/п;
вести огонь за пределы указанного для стрельбы направления или по укрытию, на котором поднят красный флаг;
продолжать стрельбу после сигнала «Отбой!» и после подъема белого флага на укрытии;
стрелять в тире одновременно из разных видов оружия;
выносить заряженное оружие с огневого рубежа;
от сигнала «Отбой» до сигнала «Огонь» кому бы то ни было находиться на огневом рубеже.

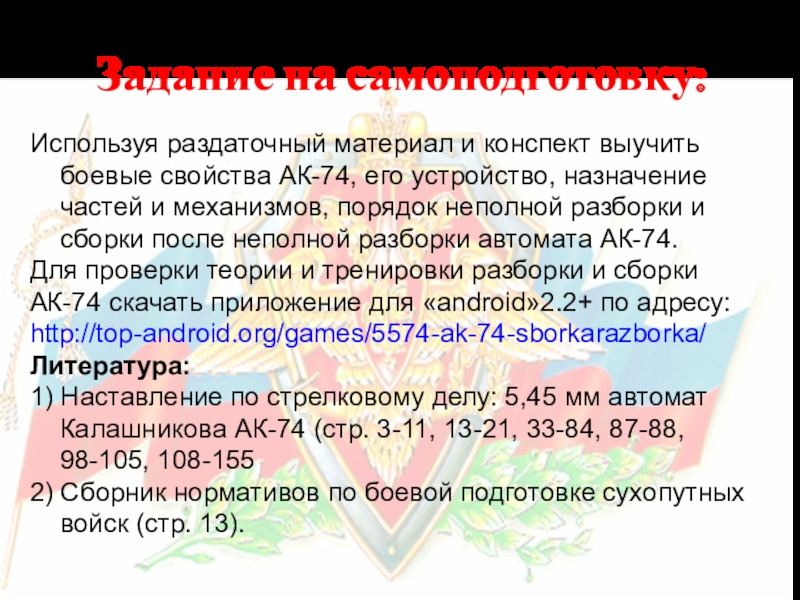

его устройство, назначение частей и механизмов, порядок неполной разборки и сборки после неполной разборки автомата АК-74.
Для проверки теории и тренировки разборки и сборки
АК-74 скачать приложение для «android»2.2+ по адресу:
http://top-android.org/games/5574-ak-74-sborkarazborka/
Литература:
1) Наставление по стрелковому делу: 5,45 мм автомат Калашникова АК-74 (стр. 3-11, 13-21, 33-84, 87-88, 98-105, 108-155

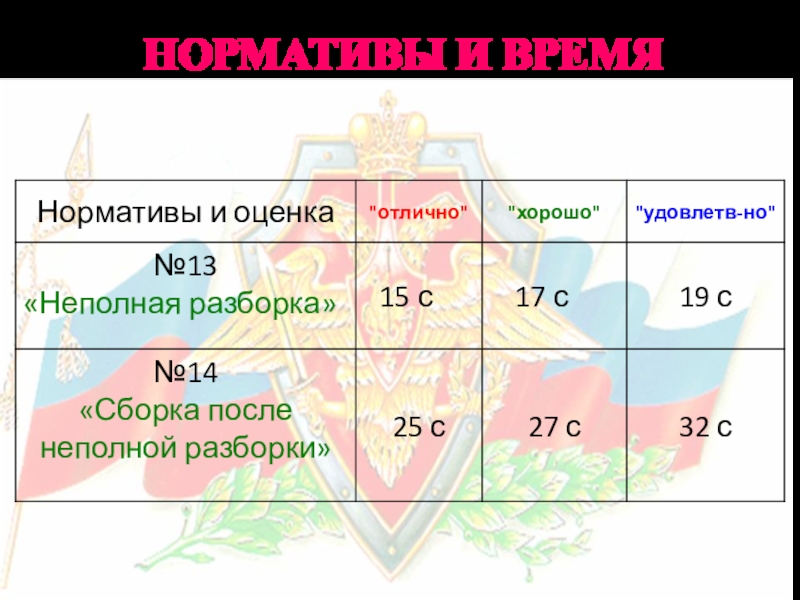

2) Сборник нормативов по боевой подготовке сухопутных войск (стр. 13).

ПОДГОТОВИЛ: С. НИЧКА
