Презентация, доклад для урока ОБЖ Приборы контроля разведки

ГОЧС Новосибирской области

г. Новосибирск

ТТХ приборов РХР и ДК;
дать практику работы с приборами.

ДК).

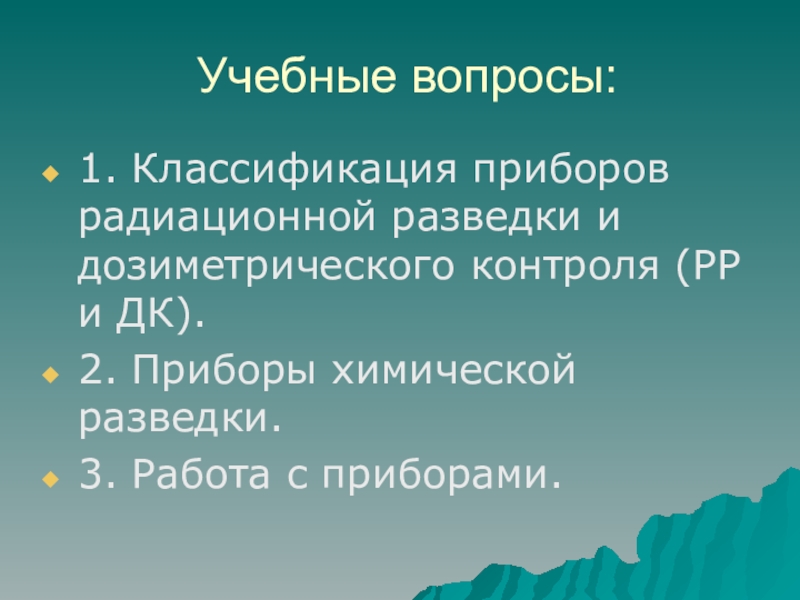

2. Приборы химической разведки.
3. Работа с приборами.

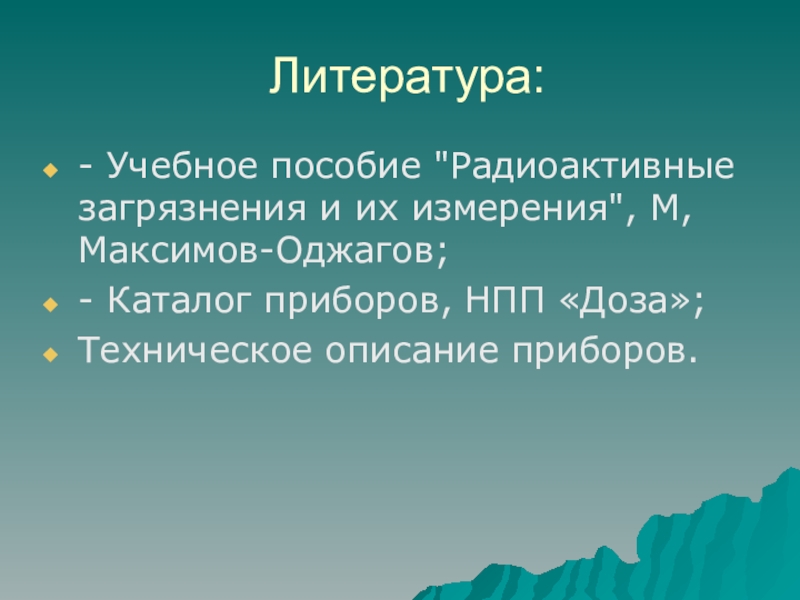

приборов, НПП «Доза»;
Техническое описание приборов.

И ИХ ИЗМЕРЕНИЕ.

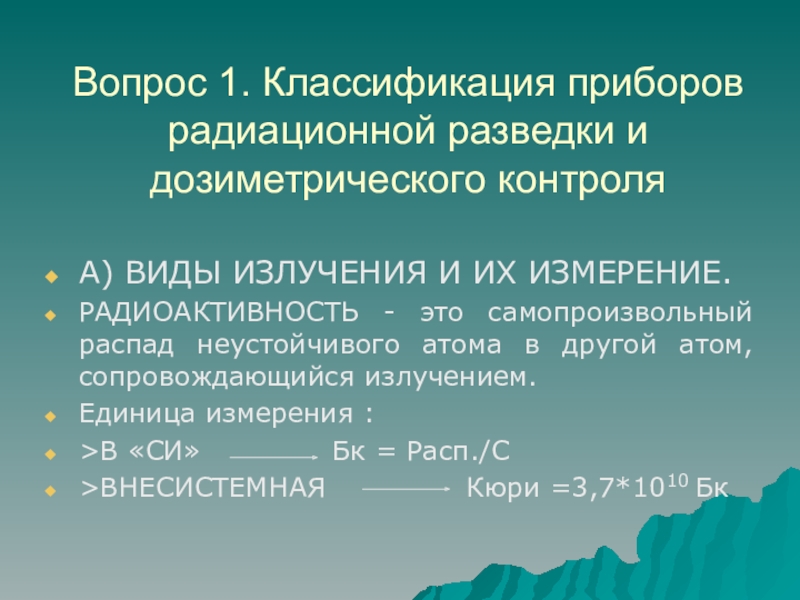

РАДИОАКТИВНОСТЬ - это самопроизвольный распад неустойчивого атома в другой атом, сопровождающийся излучением.
Единица измерения :
>В «СИ» Бк = Расп./С
>ВНЕСИСТЕМНАЯ Кюри =3,7*1010 Бк

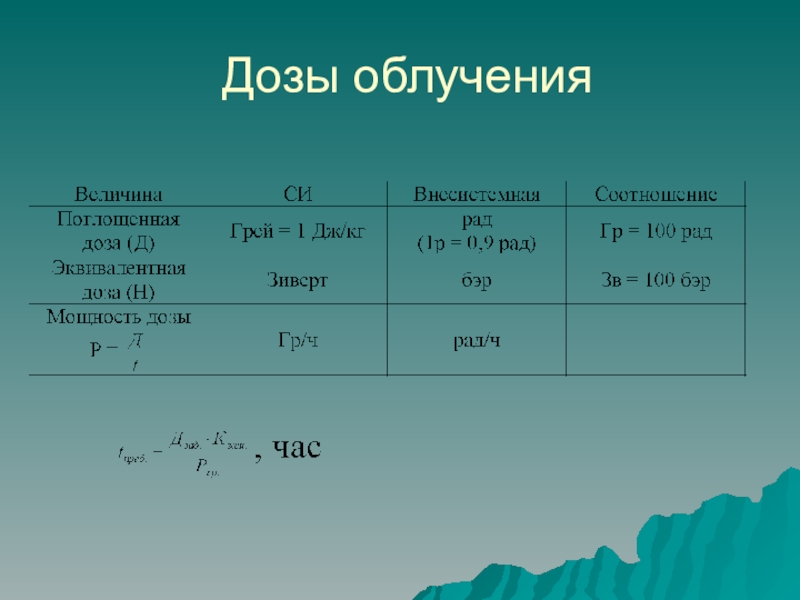

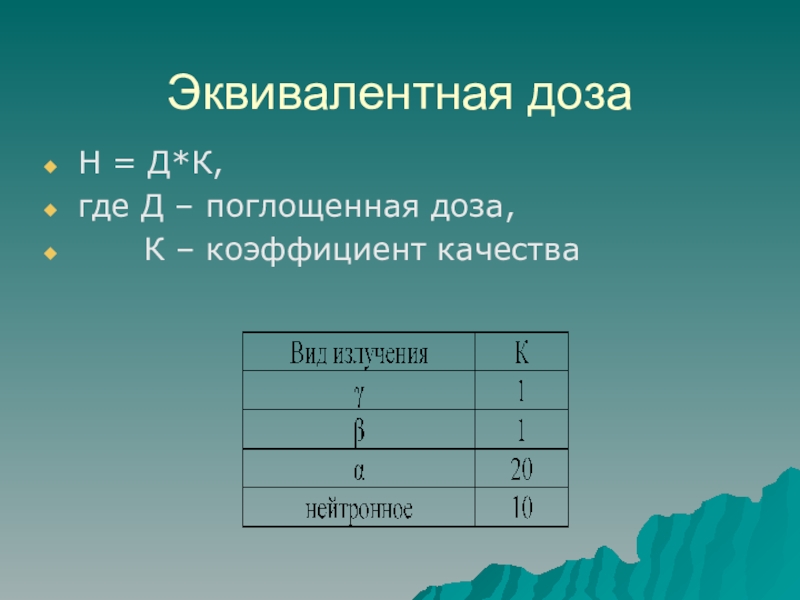

– коэффициент качества

ТАКЖЕ ДЛЯ ОПРЕДЕЛЕНИЯ НАЛИЧИЯ В ВОЗДУХЕ, НА ЗЕМЛЕ ИЛИ ДРУГИХ ПОВЕРХНОСТЯХ ОТРАВЛЯЮЩИХ ВЕЩЕСТВ ИСПОЛЬЗУЮТСЯ ПРИБОРЫ РАДИАЦИОННОЙ И ХИМИЧЕСКОЙ РАЗВЕДКИ,
ДОЗИМЕТРИЧЕСКОГО И ХИМИЧЕСКОГО
КОНТРОЛЯ

БЫТОВЫЕ
ДОЗИМЕТРИЧЕСКИЕ
ПРИБОРЫ

ПРИБОРЫ
РАДИАЦИОННОЙ
РАЗВЕДКИ

ПРИБОРЫ
РАДИАЦИОННОГО
КОНТРОЛЯ

ПРИБОРЫ
ХИМИЧЕСКОЙ
РАЗВЕДКИ
И КОНТРОЛЯ

Радиометры-рентгенометры: ИМД-5; ИМД-21(22); ДП-5А,(Б,В); ДП-3Б;

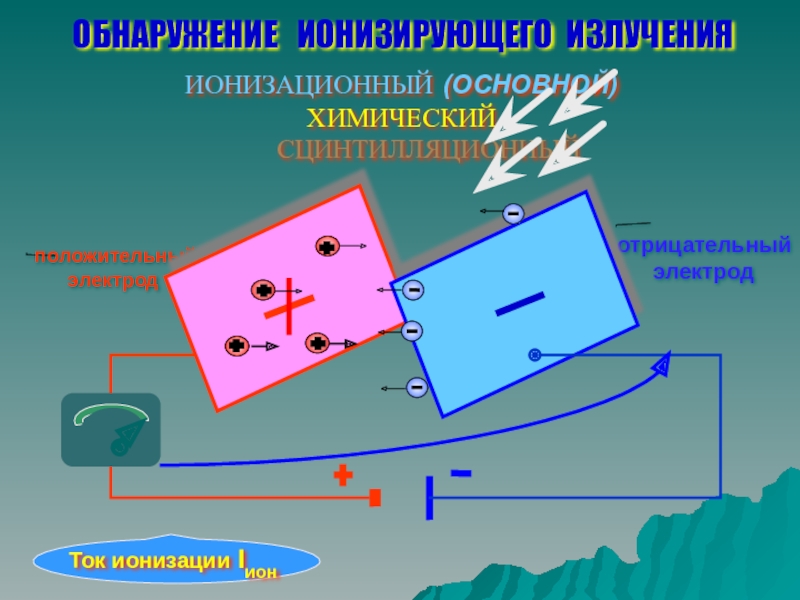

Метод измерения –ИОНИЗАЦИОННЫЙ

Дозиметры ДП-24; ИД-1; ДП-22;
Метод измерения - ИОНИЗАЦИОННЫЙ
Химические дозиметры: ДП-70, ДП-70М;
Сцинтилляционные дозиметры: ИД-11

БЕЛЛА, ДБГ-01Н – индикаторы мощности дозы γ-излучения;
ЭКПЕРТ - бытовой дозиметр-радиометр;
ДРГБ-04, ЭКО-1 – дозиметр-радиометр;
АРГУС-2 – настольный прибор часы-дозиметр;
СВЕРЧОК – бытовой миниатюрный индикатор.
Метод измерения - ИОНИЗАЦИОННЫЙ

ВПХР - войсковой прибор хим. разведки;
ППХР – п/автоматический прибор хим. разведки;
УГ-2 - универсальный газоанализатор;
ГСП-11 - автоматический газоанализатор;
Метод обнаружения ОВ - ХИМИЧЕСКИЕ РЕАКЦИИ

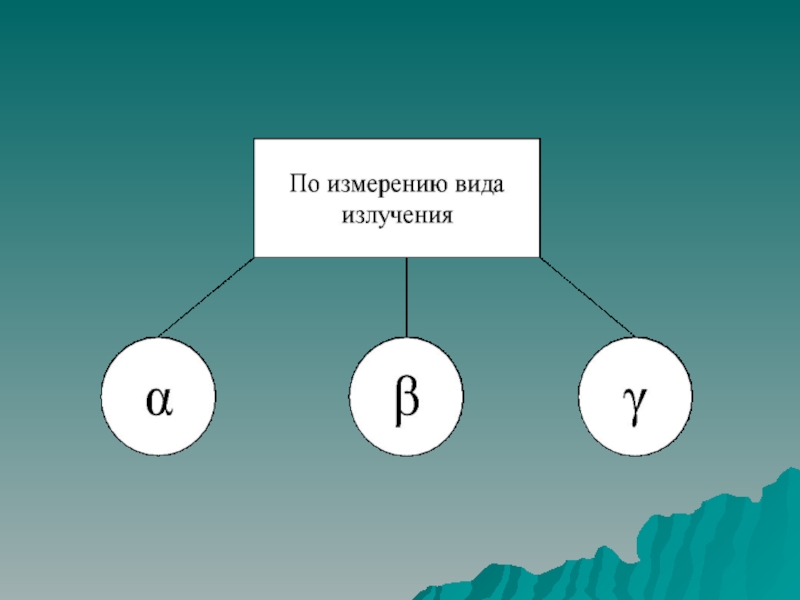

НАЗНАЧЕНИЕ И КЛАССИФИКАЦИЯ ПРИБОРОВ

ПРЕДНАЗНАЧЕНЫ ДЛЯ ИЗМЕРЕНИЯ МОЩНОСТИ ДОЗЫ НА МЕСТНОСТИ (УРОВНЯ РАДИАЦИИ)

ПРЕДНАЗНАЧЕНЫ ДЛЯ КОНТРОЛЯ СТЕПЕНИ РАДИОАКТИВНОГО ЗАГРЯЗНЕНИЯ (ЗАРАЖЕНИЯ) ПОВЕРХНОСТЕЙ (ТЕЛА ЧЕЛОВЕКА, ОДЕЖДЫ, ТЕХНИКИ, СИЗ И Т.П.)

ПРЕДНАЗНАЧЕНЫ ДЛЯ ОЦЕНКИ РАДИАЦИОННОЙ ОБСТАНОВКИ И КОНТРОЛЯ РАДИОАКТИВНОГО ЗАГРЯЗНЕНИЯ (ЗАРАЖЕНИЯ) ПРОДУКТОВ ПИТАНИЯ

ПРЕДНАЗНАЧЕНЫ ДЛЯ ОБНАРУЖЕНИЯ И ОПРЕДЕЛЕНИЯ СОСТАВА ОТРАВЛЯЮЩИХ ВЕЩЕСТВ В ВОЗДУХЕ, НА МЕСТНОСТИ, НА ПОВЕРХНОСТЯХ ОДЕЖДЫ И ТЕХНИКИ И Т.П.

СЦИНТИЛЛЯЦИОННЫЙ

дозы гамма-излучения и обнаружения плотности потока бета-излучения на местности и объектах.

Состав комплекта:

1. Прибор ИМД-5

2. Блок детектиро-
вания (зонд)

3. Удлинительная
штанга

4. Телефон

5.Делитель напря-
жения

6.Колодка питания

7.Кабели, ЗИП

8.Элементы питания

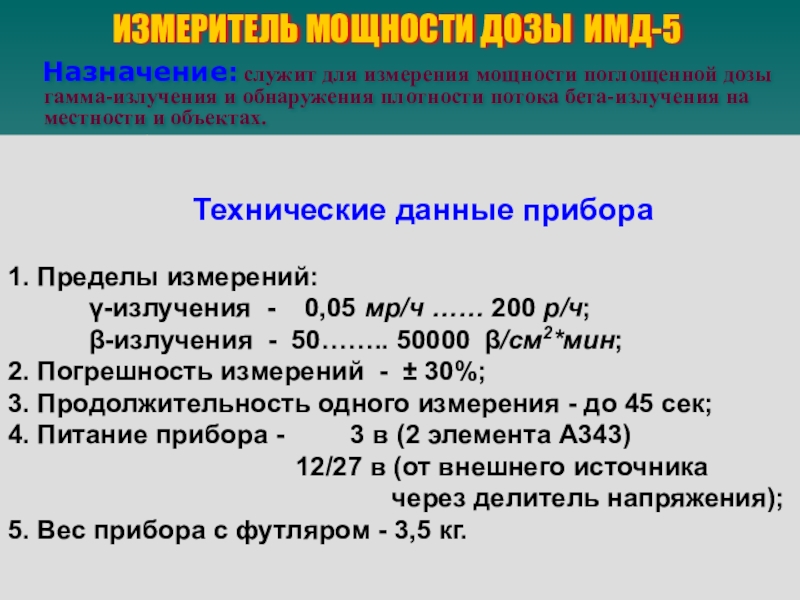

Технические данные прибора

1. Пределы измерений:
γ-излучения - 0,05 мр/ч …… 200 р/ч;
β-излучения - 50…….. 50000 β/см2*мин;
2. Погрешность измерений - ± 30%;
3. Продолжительность одного измерения - до 45 сек;
4. Питание прибора - 3 в (2 элемента А343)
12/27 в (от внешнего источника
через делитель напряжения);
5. Вес прибора с футляром - 3,5 кг.

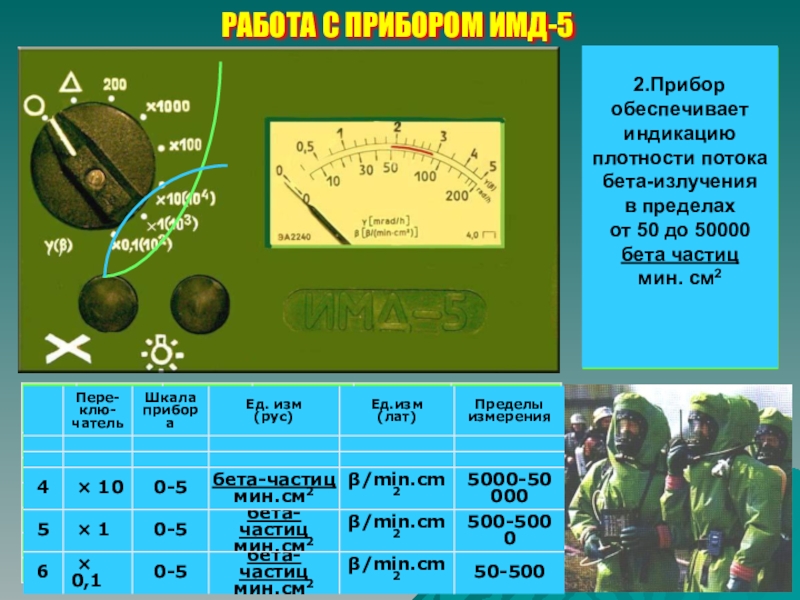

от 0,05 мрад/ч до 200 рад/ч на шести поддиапазонах измерений

2.Прибор обеспечивает индикацию плотности потока бета-излучения в пределах от 50 до 50000 бета частиц мин. см2

ОБОРОНЫ ИСПОЛЬЗУЮТСЯ ПРИБОРЫ ДОЗИМЕТРИЧЕСКОГО КОНТРОЛЯ ГРУППОВОГО И ИНДИВИДУАЛЬНОГО ПОЛЬЗОВАНИЯ

Дозиметры ДКП-50А входят в комплекты ДП-22 (50 дозиметров и заряд-ное устройство на сухих батареях) и ДП-24 (5 дозиметров и зарядное устройство на сухих батареях)

В комплект входят 10 измерителей дозы и зарядное устройство на пьезоэлементе.

Для выставления риски шкалы на «0»
не требуется внешний источник питания

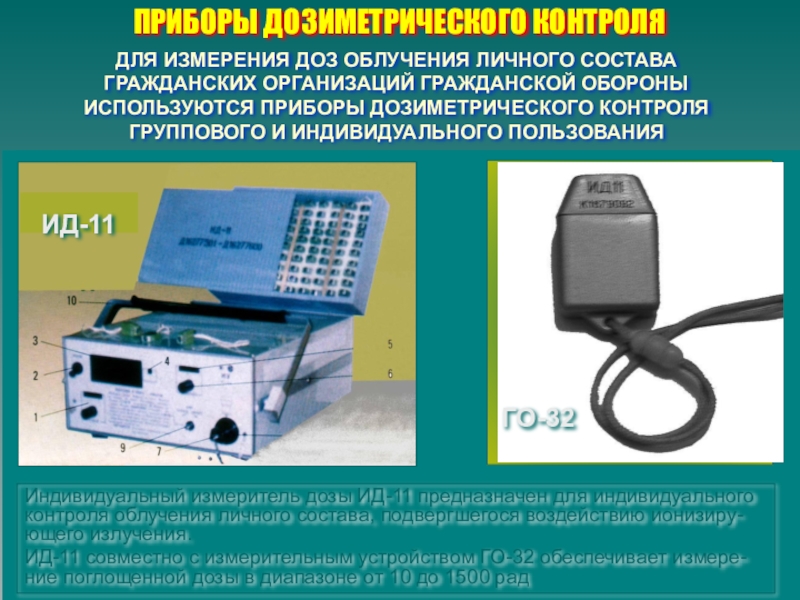

Индивидуальный измеритель дозы ИД-11 предназначен для индивидуального контроля облучения личного состава, подвергшегося воздействию ионизиру-ющего излучения.
ИД-11 совместно с измерительным устройством ГО-32 обеспечивает измере-ние поглощенной дозы в диапазоне от 10 до 1500 рад

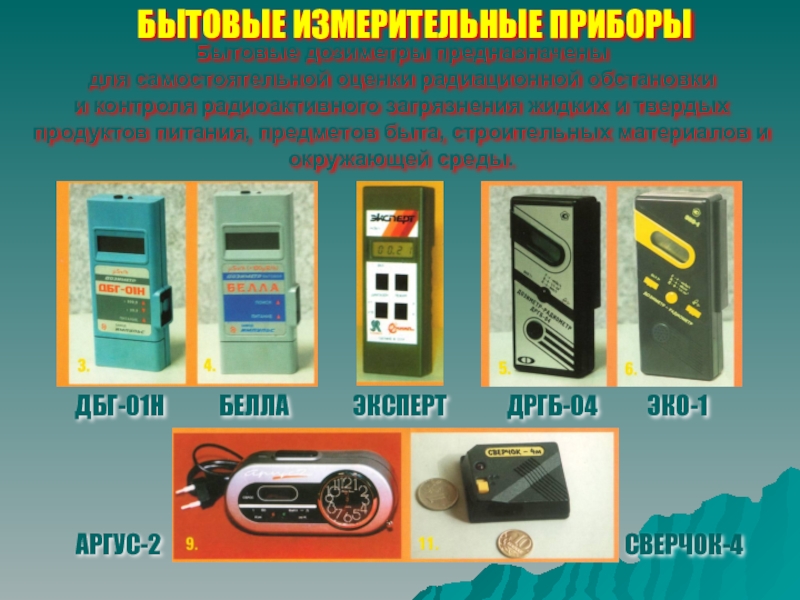

контроля радиоактивного загрязнения жидких и твердых продуктов питания, предметов быта, строительных материалов и окружающей среды.

ДБГ-01Н

БЕЛЛА

ЭКСПЕРТ

ДРГБ-04

ЭКО-1

АРГУС-2

СВЕРЧОК-4

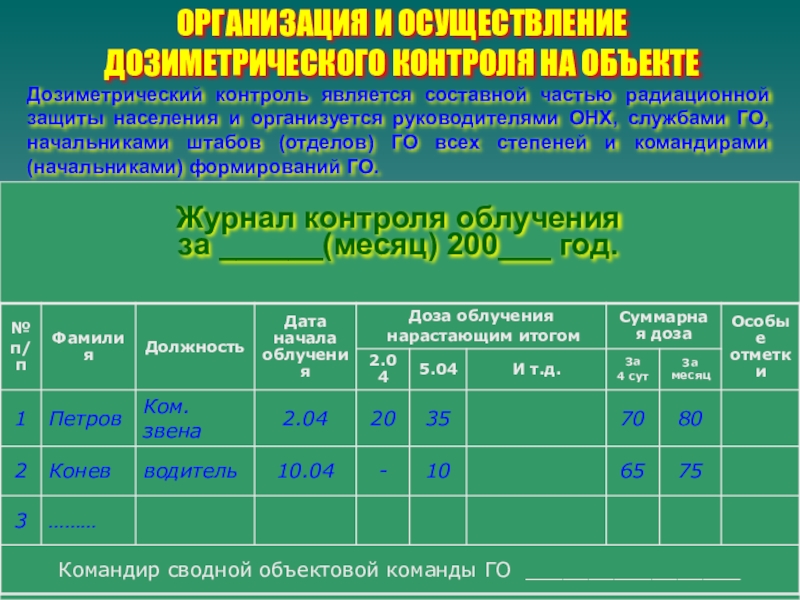

радиационной защиты населения и организуется руководителями ОНХ, службами ГО, начальниками штабов (отделов) ГО всех степеней и командирами (начальниками) формирований ГО.

ДОЗИМЕТРИЧЕСКИЙ
КОНТРОЛЬ

КОНТРОЛЬ ОБЛУЧЕНИЯ Л/С
(НЕПРЕРЫВНЫЙ)

КОНТРОЛЬ РАДИОАКТИВНОГО
ЗАГРЯЗНЕНИЯ
(ПОСЛЕ ВЫПОЛНЕНИЯ ЗАДАЧИ)

ГРУППОВОЙ

ИНДИВИДУАЛЬНЫЙ

ПОЛОЖЕНИЕ
О ДОЗИМЕТРИЧЕСКОМ
И ХИМИЧЕСКОМ
КОНТРОЛЕ
В ГРАЖДАНСКОЙ
ОБОРОНЕ

Данные группового контроля облучения заносятся в ведомость выдачи дозиметров и считывания показаний (Приложение 8).
Данные о дозах облучения учитываются в журнале контроля облучения (Приложение9).

РАБОТОСПОСОБНОСТИ:
- ПРИ ОДНОКРАТНОМ ОБЛУЧЕНИИ (ДО 4 СУТОК) – НЕ БОЛЕЕ 50 рад;
ПРИ МНОГОКРАТНОМ ОБЛУЧЕНИИ
В ТЕЧЕНИЕ 1го МЕСЯЦА - НЕ БОЛЕЕ 100 рад;
В ТЕЧЕНИЕ 3х МЕСЯЦЕВ - НЕ БОЛЕЕ 200 рад;
В ТЕЧЕНИЕ ГОДА - НЕ БОЛЕЕ 300 рад

в воздухе, на местности и на технике отравляющих веществ нервно-паралитического, обще ядовитого и кожно-нарывного действия.

ТАКТИКО –ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРА:
Чувствительность к ОВ:
- нервно-паралитического действия - 5*10-6 мГ/л;
- обще ядовитого действия - 5*10-3 мГ/л;
- кожно-нарывного действия - 2*10-3 мГ/л;
Производительность насоса - 1,8 - 2,0 л воздуха (50качков/мин)
Вес прибора - 2,3 кГ

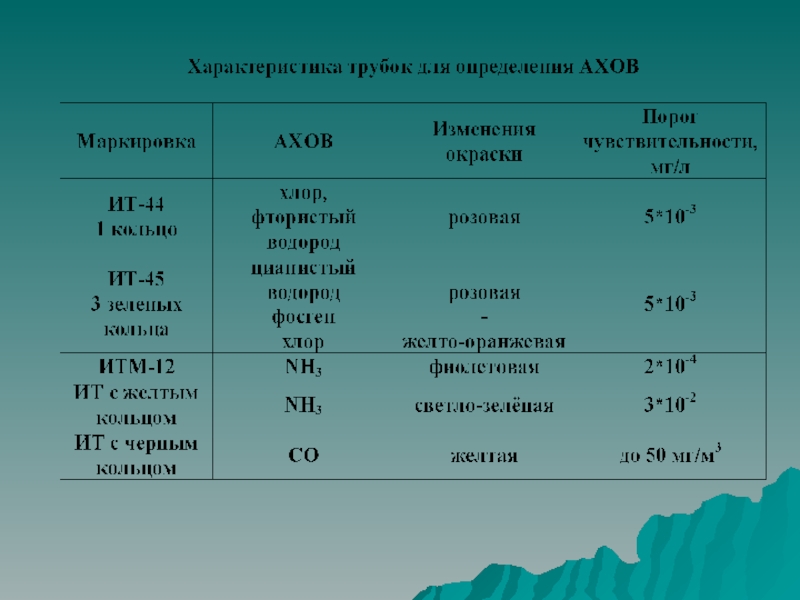

СОСТАВ КОМПЛЕКТА:

1. Футляр металлический;

2. Ручной воздушный насос;

4. Комплект индикаторных трубок;

3. Насадка к насосу;

5. Принадлежности (колпачки, фильтры, грелки и т.п.)

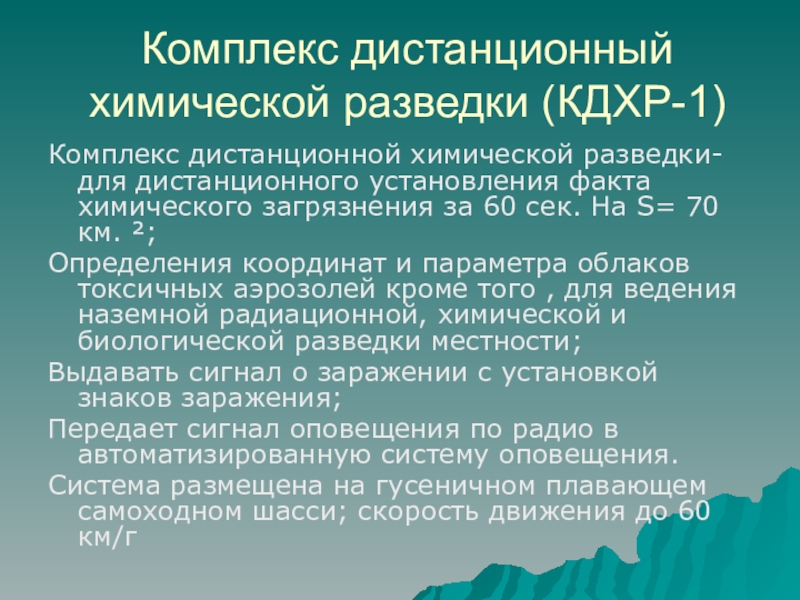

факта химического загрязнения за 60 сек. На S= 70 км. ²;
Определения координат и параметра облаков токсичных аэрозолей кроме того , для ведения наземной радиационной, химической и биологической разведки местности;
Выдавать сигнал о заражении с установкой знаков заражения;
Передает сигнал оповещения по радио в автоматизированную систему оповещения.
Система размещена на гусеничном плавающем самоходном шасси; скорость движения до 60 км/г

в) СИРЕНА, ГРАНТ
г) ГАЗОИЗМЕРИТЕЛЬНАЯ СИСТЕМА <<ПОЛИТРОН>>
д) ГАЗООПРЕДЕЛИТЕЛЬ
ХИМ. ПРОМЫШ. ВЫБРОСОВ
(ГХ ПВ-2)

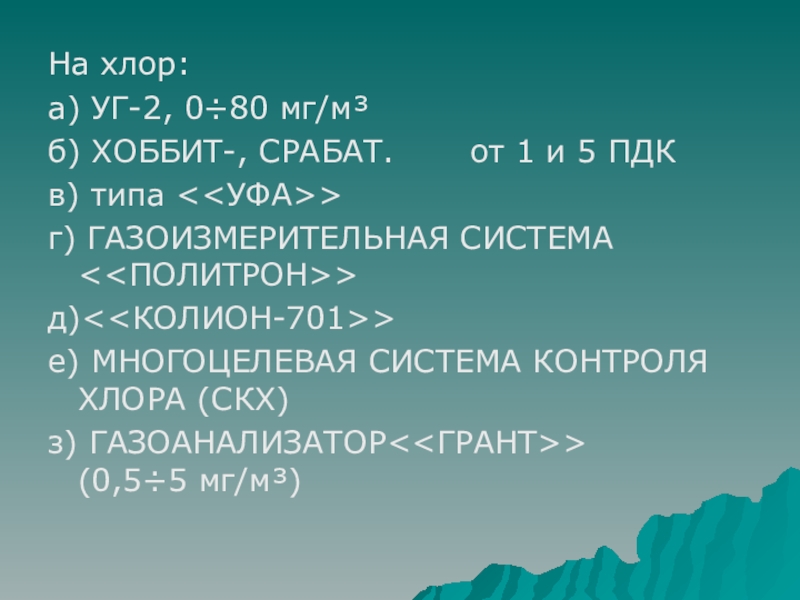

1 и 5 ПДК
в) типа <<УФА>>
г) ГАЗОИЗМЕРИТЕЛЬНАЯ СИСТЕМА <<ПОЛИТРОН>>
д)<<КОЛИОН-701>>
е) МНОГОЦЕЛЕВАЯ СИСТЕМА КОНТРОЛЯ ХЛОРА (СКХ)
з) ГАЗОАНАЛИЗАТОР<<ГРАНТ>> (0,5÷5 мг/м³)

.<<ГРАНТ>>,1÷100мг/ м³
б)ПОРТАТИВНЫЙ ГАЗОАНАЛИЗАТОР <<ТЕСТО 350>>

мг/ м³)
ФТОРИСТЫЙ ВОДОРОД(НF),
ПЛАВИКОВАЯ КИСЛОТА.
а) ГАЗООПРЕДЕЛИТЕЛЬ ПРОМЫШЛЕННЫХ ВЫБРОСОВ
(ГХПВ-2,0÷1000 мг/ м³)
О2. (кислород)
а) ПОРТАТИВНЫЙ ГАЗОАНАЛИЗАТОР <<ТЕСТО 300 м>>
(0÷21%)
б) ПОРТАТИВНЫЙ БЛОЧНЫЙ ГАЗОАНАЛИЗАТОР
<<ТЕСТО 350 м>> (0÷21%)
в) ИЗМЕРИТЕЛЬ КИСЛОРОДА В ВОЗДУХЕ "ИК-96".
