Слайд 1Тема: ПРИБОРЫ РАДИАЦИОННОЙ, ХИМИЧЕСКОЙ РАЗВЕДКИ И ДОЗИМЕТРИЧЕСКОГО КОНТРОЛЯ

Тема: ПРИБОРЫ РАДИАЦИОННОЙ, ХИМИЧЕСКОЙ РАЗВЕДКИ И ДОЗИМЕТРИЧЕСКОГО КОНТРОЛЯ

Слайд 2Цели:
Изучить классификацию приборов радиационной разведки и дозиметрического контроля;
ознакомить с принципами действия

ТТХ приборов РХР и ДК;
дать практику работы с приборами.
Цели:Изучить классификацию приборов радиационной разведки и дозиметрического контроля;ознакомить с принципами действия ТТХ приборов РХР и ДК;дать практику

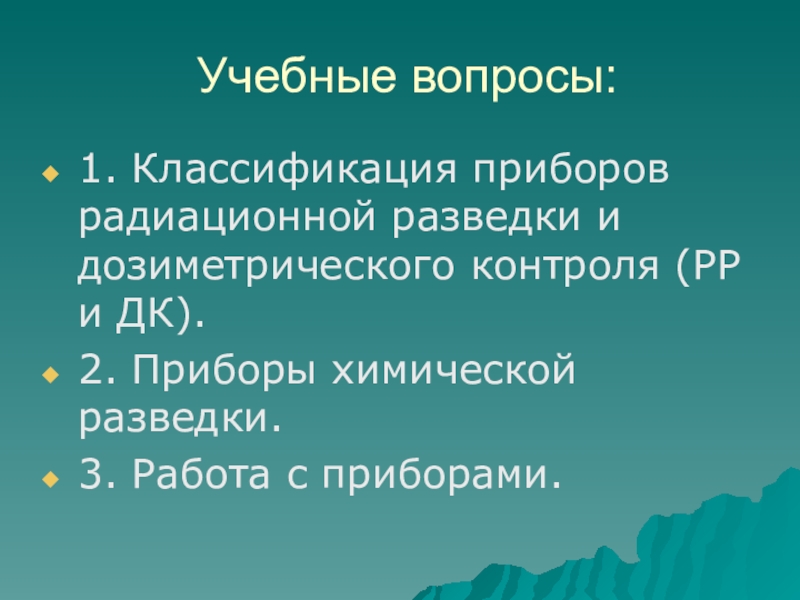

Слайд 3Учебные вопросы:
1. Классификация приборов радиационной разведки и дозиметрического контроля (РР и

ДК).
2. Приборы химической разведки.
3. Работа с приборами.
Учебные вопросы:1. Классификация приборов радиационной разведки и дозиметрического контроля (РР и ДК).2. Приборы химической разведки.3. Работа с

Слайд 4Литература:
- Учебное пособие "Радиоактивные загрязнения и их измерения", М, Максимов-Оджагов;
- Каталог

приборов, НПП «Доза»;
Техническое описание приборов.
Литература:- Учебное пособие

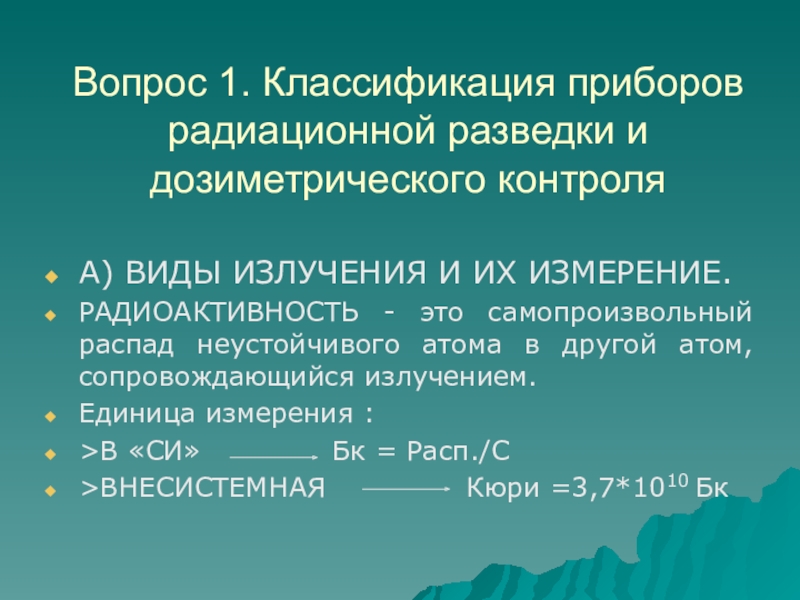

Слайд 5Вопрос 1. Классификация приборов радиационной разведки и дозиметрического контроля
А) ВИДЫ ИЗЛУЧЕНИЯ

И ИХ ИЗМЕРЕНИЕ.
РАДИОАКТИВНОСТЬ - это самопроизвольный распад неустойчивого атома в другой атом, сопровождающийся излучением.
Единица измерения :
>В «СИ» Бк = Расп./С
>ВНЕСИСТЕМНАЯ Кюри =3,7*1010 Бк

Вопрос 1. Классификация приборов радиационной разведки и дозиметрического контроляА) ВИДЫ ИЗЛУЧЕНИЯ И ИХ ИЗМЕРЕНИЕ.РАДИОАКТИВНОСТЬ - это самопроизвольный

Слайд 6 Виды излучения

Виды излучения

Слайд 7Дозы облучения

Дозы облучения

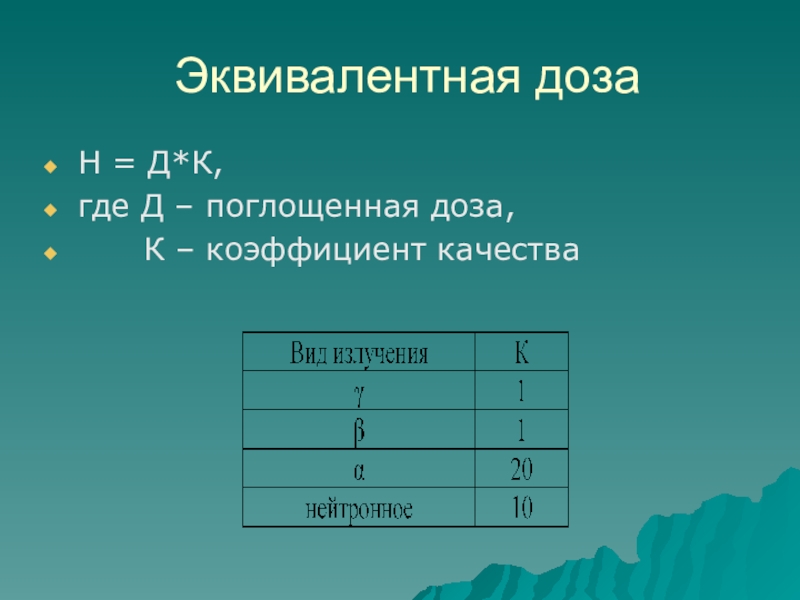

Слайд 8Эквивалентная доза
Н = Д*К,
где Д – поглощенная доза,
К

– коэффициент качества

Эквивалентная дозаН = Д*К,где Д – поглощенная доза,   К – коэффициент качества

Слайд 9ДЛЯ ОБНАРУЖЕНИЯ ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ, ИЗМЕРЕНИЯ ИХ ЭНЕРГИИ
И ДРУГИХ ПАРАМЕТРОВ,
А

ТАКЖЕ ДЛЯ ОПРЕДЕЛЕНИЯ НАЛИЧИЯ В ВОЗДУХЕ, НА ЗЕМЛЕ ИЛИ ДРУГИХ ПОВЕРХНОСТЯХ ОТРАВЛЯЮЩИХ ВЕЩЕСТВ ИСПОЛЬЗУЮТСЯ ПРИБОРЫ РАДИАЦИОННОЙ И ХИМИЧЕСКОЙ РАЗВЕДКИ,
ДОЗИМЕТРИЧЕСКОГО И ХИМИЧЕСКОГО
КОНТРОЛЯ

БЫТОВЫЕ
ДОЗИМЕТРИЧЕСКИЕ
ПРИБОРЫ

ПРИБОРЫ
РАДИАЦИОННОЙ
РАЗВЕДКИ

ПРИБОРЫ
РАДИАЦИОННОГО
КОНТРОЛЯ

ПРИБОРЫ
ХИМИЧЕСКОЙ
РАЗВЕДКИ
И КОНТРОЛЯ

Радиометры-рентгенометры: ИМД-5; ИМД-21(22); ДП-5А,(Б,В); ДП-3Б;
Метод измерения –ИОНИЗАЦИОННЫЙ

Дозиметры ДП-24; ИД-1; ДП-22;
Метод измерения - ИОНИЗАЦИОННЫЙ
Химические дозиметры: ДП-70, ДП-70М;
Сцинтилляционные дозиметры: ИД-11

БЕЛЛА, ДБГ-01Н – индикаторы мощности дозы γ-излучения;
ЭКПЕРТ - бытовой дозиметр-радиометр;
ДРГБ-04, ЭКО-1 – дозиметр-радиометр;
АРГУС-2 – настольный прибор часы-дозиметр;
СВЕРЧОК – бытовой миниатюрный индикатор.
Метод измерения - ИОНИЗАЦИОННЫЙ

ВПХР - войсковой прибор хим. разведки;
ППХР – п/автоматический прибор хим. разведки;
УГ-2 - универсальный газоанализатор;
ГСП-11 - автоматический газоанализатор;
Метод обнаружения ОВ - ХИМИЧЕСКИЕ РЕАКЦИИ

НАЗНАЧЕНИЕ И КЛАССИФИКАЦИЯ ПРИБОРОВ

ПРЕДНАЗНАЧЕНЫ ДЛЯ ИЗМЕРЕНИЯ МОЩНОСТИ ДОЗЫ НА МЕСТНОСТИ (УРОВНЯ РАДИАЦИИ)

ПРЕДНАЗНАЧЕНЫ ДЛЯ КОНТРОЛЯ СТЕПЕНИ РАДИОАКТИВНОГО ЗАГРЯЗНЕНИЯ (ЗАРАЖЕНИЯ) ПОВЕРХНОСТЕЙ (ТЕЛА ЧЕЛОВЕКА, ОДЕЖДЫ, ТЕХНИКИ, СИЗ И Т.П.)

ПРЕДНАЗНАЧЕНЫ ДЛЯ ОЦЕНКИ РАДИАЦИОННОЙ ОБСТАНОВКИ И КОНТРОЛЯ РАДИОАКТИВНОГО ЗАГРЯЗНЕНИЯ (ЗАРАЖЕНИЯ) ПРОДУКТОВ ПИТАНИЯ

ПРЕДНАЗНАЧЕНЫ ДЛЯ ОБНАРУЖЕНИЯ И ОПРЕДЕЛЕНИЯ СОСТАВА ОТРАВЛЯЮЩИХ ВЕЩЕСТВ В ВОЗДУХЕ, НА МЕСТНОСТИ, НА ПОВЕРХНОСТЯХ ОДЕЖДЫ И ТЕХНИКИ И Т.П.

ДЛЯ ОБНАРУЖЕНИЯ ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ, ИЗМЕРЕНИЯ ИХ ЭНЕРГИИ И ДРУГИХ ПАРАМЕТРОВ, А ТАКЖЕ ДЛЯ ОПРЕДЕЛЕНИЯ НАЛИЧИЯ В ВОЗДУХЕ,

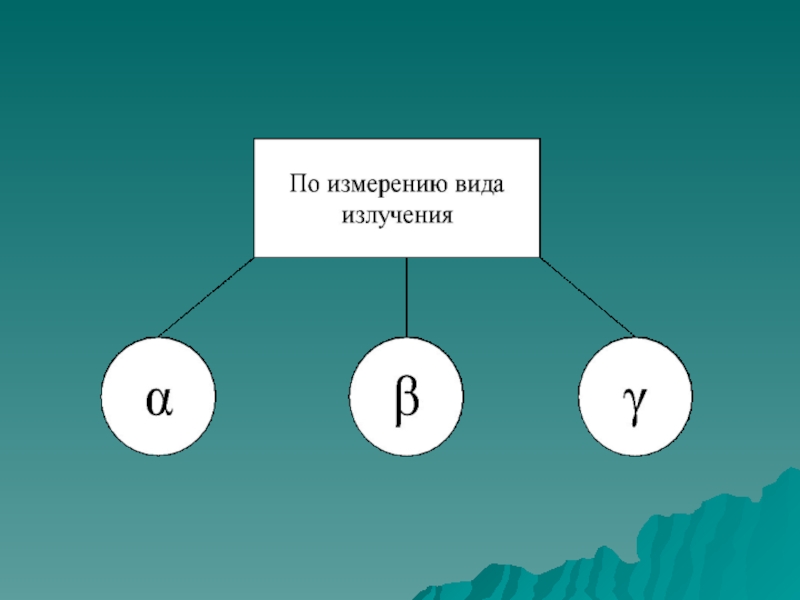

Слайд 11
Ток ионизации Iион
ОБНАРУЖЕНИЕ ИОНИЗИРУЮЩЕГО ИЗЛУЧЕНИЯ
ИОНИЗАЦИОННЫЙ (ОСНОВНОЙ)
ХИМИЧЕСКИЙ


СЦИНТИЛЛЯЦИОННЫЙ


Ток ионизации Iион ОБНАРУЖЕНИЕ  ИОНИЗИРУЮЩЕГО ИЗЛУЧЕНИЯИОНИЗАЦИОННЫЙ (ОСНОВНОЙ)ХИМИЧЕСКИЙ       СЦИНТИЛЛЯЦИОННЫЙ

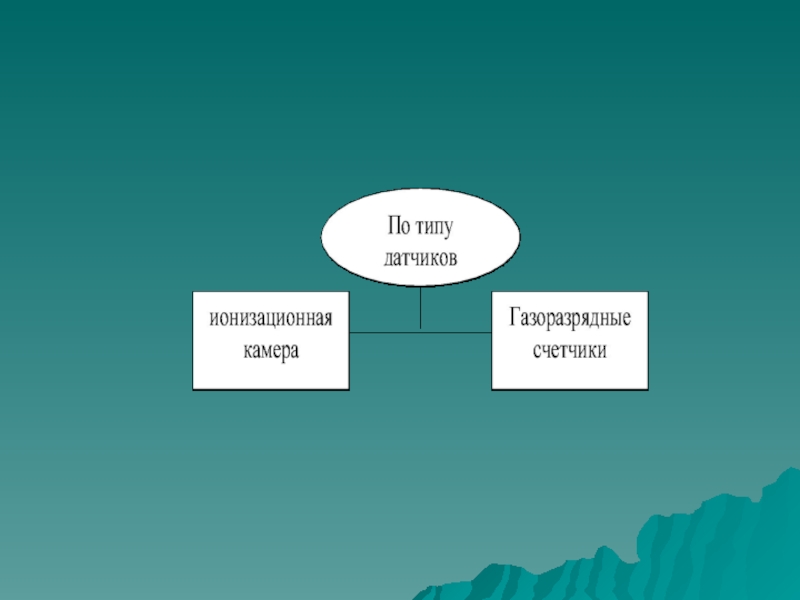

Слайд 13Радиометры - рентгенметры

Радиометры - рентгенметры

Слайд 14ИЗМЕРИТЕЛЬ МОЩНОСТИ ДОЗЫ ИМД-5
Назначение: служит для измерения мощности поглощенной

дозы гамма-излучения и обнаружения плотности потока бета-излучения на местности и объектах.

Состав комплекта:

1. Прибор ИМД-5


2. Блок детектиро-
вания (зонд)

3. Удлинительная
штанга

4. Телефон

5.Делитель напря-
жения





6.Колодка питания

7.Кабели, ЗИП



8.Элементы питания


Технические данные прибора

1. Пределы измерений:
γ-излучения - 0,05 мр/ч …… 200 р/ч;
β-излучения - 50…….. 50000 β/см2*мин;
2. Погрешность измерений - ± 30%;
3. Продолжительность одного измерения - до 45 сек;
4. Питание прибора - 3 в (2 элемента А343)
12/27 в (от внешнего источника
через делитель напряжения);
5. Вес прибора с футляром - 3,5 кг.

ИЗМЕРИТЕЛЬ МОЩНОСТИ ДОЗЫ ИМД-5  Назначение: служит для измерения мощности поглощенной дозы гамма-излучения и обнаружения плотности потока

Слайд 15РАБОТА С ПРИБОРОМ ИМД-5

1.Прибор обеспечивает измерение мощности поглощенной дозы гамма- излучений

от 0,05 мрад/ч до 200 рад/ч на шести поддиапазонах измерений


2.Прибор обеспечивает индикацию плотности потока бета-излучения в пределах от 50 до 50000 бета частиц мин. см2






РАБОТА С ПРИБОРОМ ИМД-51.Прибор обеспечивает измерение мощности поглощенной дозы гамма- излучений     от 0,05

Слайд 16ПРИБОРЫ ДОЗИМЕТРИЧЕСКОГО КОНТРОЛЯ
ДЛЯ ИЗМЕРЕНИЯ ДОЗ ОБЛУЧЕНИЯ ЛИЧНОГО СОСТАВА ГРАЖДАНСКИХ ОРГАНИЗАЦИЙ ГРАЖДАНСКОЙ

ОБОРОНЫ ИСПОЛЬЗУЮТСЯ ПРИБОРЫ ДОЗИМЕТРИЧЕСКОГО КОНТРОЛЯ ГРУППОВОГО И ИНДИВИДУАЛЬНОГО ПОЛЬЗОВАНИЯ

Дозиметры ДКП-50А входят в комплекты ДП-22 (50 дозиметров и заряд-ное устройство на сухих батареях) и ДП-24 (5 дозиметров и зарядное устройство на сухих батареях)

В комплект входят 10 измерителей дозы и зарядное устройство на пьезоэлементе.

Для выставления риски шкалы на «0»
не требуется внешний источник питания

Индивидуальный измеритель дозы ИД-11 предназначен для индивидуального контроля облучения личного состава, подвергшегося воздействию ионизиру-ющего излучения.
ИД-11 совместно с измерительным устройством ГО-32 обеспечивает измере-ние поглощенной дозы в диапазоне от 10 до 1500 рад

ПРИБОРЫ ДОЗИМЕТРИЧЕСКОГО КОНТРОЛЯДЛЯ ИЗМЕРЕНИЯ ДОЗ ОБЛУЧЕНИЯ ЛИЧНОГО СОСТАВА ГРАЖДАНСКИХ ОРГАНИЗАЦИЙ ГРАЖДАНСКОЙ ОБОРОНЫ ИСПОЛЬЗУЮТСЯ ПРИБОРЫ ДОЗИМЕТРИЧЕСКОГО КОНТРОЛЯ ГРУППОВОГО

Слайд 17БЫТОВЫЕ ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ
Бытовые дозиметры предназначены
для самостоятельной оценки радиационной обстановки
и

контроля радиоактивного загрязнения жидких и твердых продуктов питания, предметов быта, строительных материалов и окружающей среды.

ДБГ-01Н

БЕЛЛА

ЭКСПЕРТ

ДРГБ-04

ЭКО-1

АРГУС-2

СВЕРЧОК-4

БЫТОВЫЕ ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫБытовые дозиметры предназначены для самостоятельной оценки радиационной обстановки и контроля радиоактивного загрязнения жидких и твердых

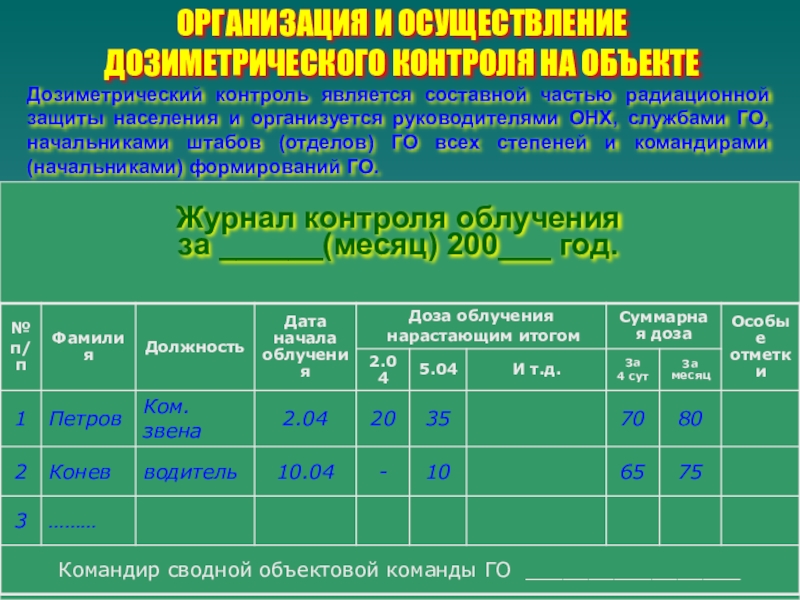

Слайд 19ОРГАНИЗАЦИЯ И ОСУЩЕСТВЛЕНИЕ ДОЗИМЕТРИЧЕСКОГО КОНТРОЛЯ НА ОБЪЕКТЕ
Дозиметрический контроль является составной частью

радиационной защиты населения и организуется руководителями ОНХ, службами ГО, начальниками штабов (отделов) ГО всех степеней и командирами (начальниками) формирований ГО.

ДОЗИМЕТРИЧЕСКИЙ
КОНТРОЛЬ

КОНТРОЛЬ ОБЛУЧЕНИЯ Л/С
(НЕПРЕРЫВНЫЙ)

КОНТРОЛЬ РАДИОАКТИВНОГО
ЗАГРЯЗНЕНИЯ
(ПОСЛЕ ВЫПОЛНЕНИЯ ЗАДАЧИ)

ГРУППОВОЙ

ИНДИВИДУАЛЬНЫЙ

ПОЛОЖЕНИЕ
О ДОЗИМЕТРИЧЕСКОМ
И ХИМИЧЕСКОМ
КОНТРОЛЕ
В ГРАЖДАНСКОЙ
ОБОРОНЕ

Данные группового контроля облучения заносятся в ведомость выдачи дозиметров и считывания показаний (Приложение 8).
Данные о дозах облучения учитываются в журнале контроля облучения (Приложение9).

ОРГАНИЗАЦИЯ И ОСУЩЕСТВЛЕНИЕ ДОЗИМЕТРИЧЕСКОГО КОНТРОЛЯ НА ОБЪЕКТЕДозиметрический контроль является составной частью радиационной защиты населения и организуется руководителями

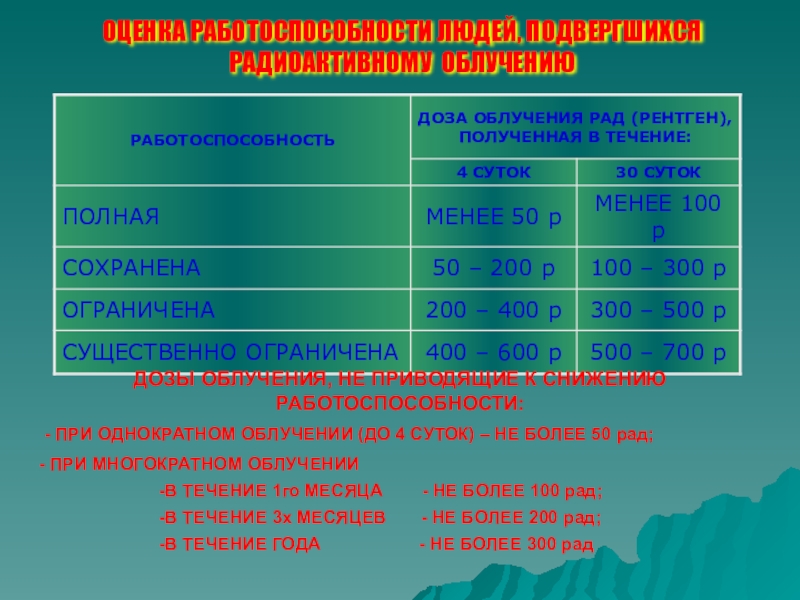

Слайд 20ОЦЕНКА РАБОТОСПОСОБНОСТИ ЛЮДЕЙ, ПОДВЕРГШИХСЯ РАДИОАКТИВНОМУ ОБЛУЧЕНИЮ
ДОЗЫ ОБЛУЧЕНИЯ, НЕ ПРИВОДЯЩИЕ К СНИЖЕНИЮ

РАБОТОСПОСОБНОСТИ:
- ПРИ ОДНОКРАТНОМ ОБЛУЧЕНИИ (ДО 4 СУТОК) – НЕ БОЛЕЕ 50 рад;
ПРИ МНОГОКРАТНОМ ОБЛУЧЕНИИ
В ТЕЧЕНИЕ 1го МЕСЯЦА - НЕ БОЛЕЕ 100 рад;
В ТЕЧЕНИЕ 3х МЕСЯЦЕВ - НЕ БОЛЕЕ 200 рад;
В ТЕЧЕНИЕ ГОДА - НЕ БОЛЕЕ 300 рад
ОЦЕНКА РАБОТОСПОСОБНОСТИ ЛЮДЕЙ, ПОДВЕРГШИХСЯ РАДИОАКТИВНОМУ ОБЛУЧЕНИЮДОЗЫ ОБЛУЧЕНИЯ, НЕ ПРИВОДЯЩИЕ К СНИЖЕНИЮ РАБОТОСПОСОБНОСТИ:- ПРИ ОДНОКРАТНОМ ОБЛУЧЕНИИ (ДО 4

Слайд 21В П Х Р
(войсковой прибор химической разведки)
ПРЕДНАЗНАЧЕН для определения наличия

в воздухе, на местности и на технике отравляющих веществ нервно-паралитического, обще ядовитого и кожно-нарывного действия.

ТАКТИКО –ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРА:
Чувствительность к ОВ:
- нервно-паралитического действия - 5*10-6 мГ/л;
- обще ядовитого действия - 5*10-3 мГ/л;
- кожно-нарывного действия - 2*10-3 мГ/л;
Производительность насоса - 1,8 - 2,0 л воздуха (50качков/мин)
Вес прибора - 2,3 кГ

СОСТАВ КОМПЛЕКТА:

1. Футляр металлический;

2. Ручной воздушный насос;

4. Комплект индикаторных трубок;

3. Насадка к насосу;

5. Принадлежности (колпачки, фильтры, грелки и т.п.)





В П Х Р(войсковой прибор химической разведки) ПРЕДНАЗНАЧЕН для определения наличия в воздухе, на местности и на

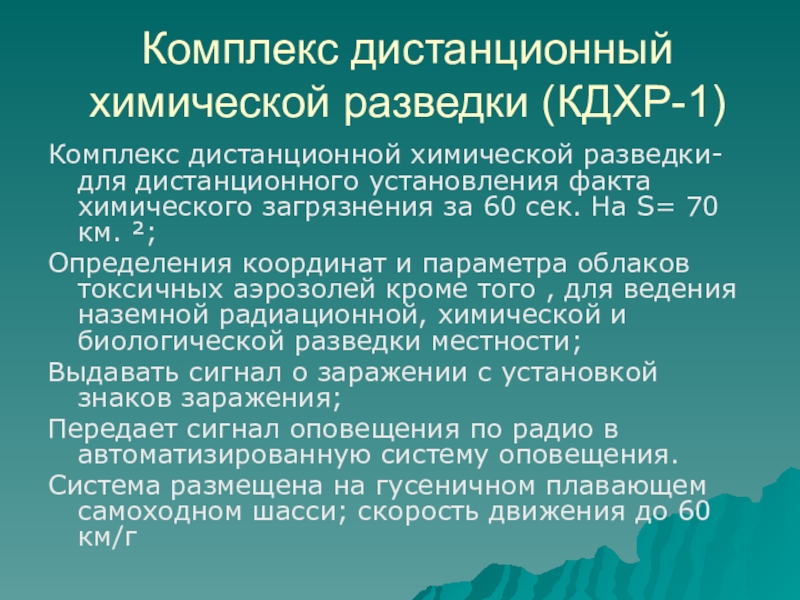

Слайд 22Комплекс дистанционный химической разведки (КДХР-1)
Комплекс дистанционной химической разведки- для дистанционного установления

факта химического загрязнения за 60 сек. На S= 70 км. ²;
Определения координат и параметра облаков токсичных аэрозолей кроме того , для ведения наземной радиационной, химической и биологической разведки местности;
Выдавать сигнал о заражении с установкой знаков заражения;
Передает сигнал оповещения по радио в автоматизированную систему оповещения.
Система размещена на гусеничном плавающем самоходном шасси; скорость движения до 60 км/г
Комплекс дистанционный химической разведки (КДХР-1)Комплекс дистанционной химической разведки- для дистанционного установления факта химического загрязнения за 60 сек.

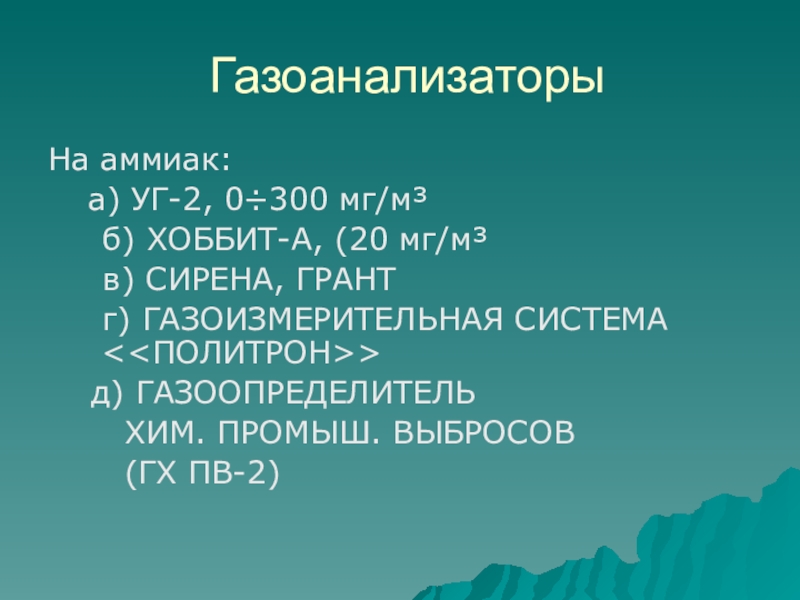

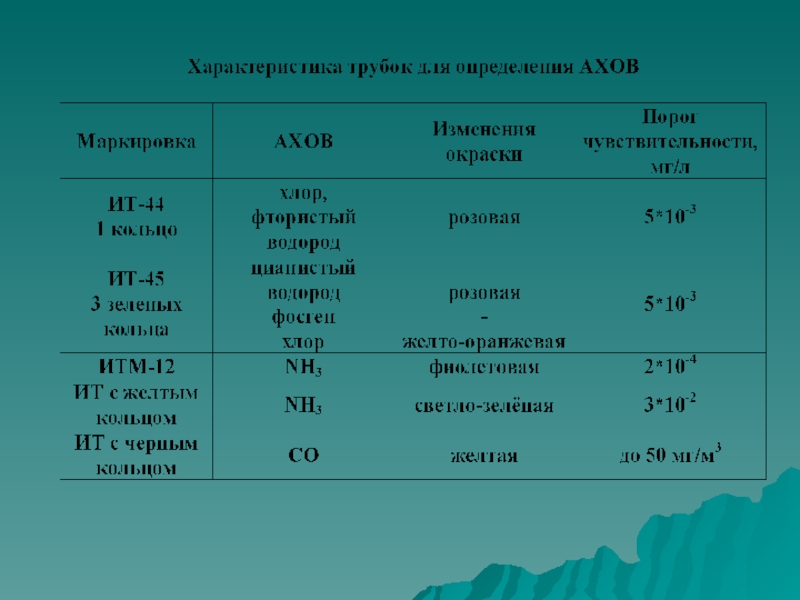

Слайд 23Газоанализаторы
На аммиак:
а) УГ-2, 0÷300 мг/м³
б) ХОББИТ-А, (20 мг/м³

в) СИРЕНА, ГРАНТ
г) ГАЗОИЗМЕРИТЕЛЬНАЯ СИСТЕМА <<ПОЛИТРОН>>
д) ГАЗООПРЕДЕЛИТЕЛЬ
ХИМ. ПРОМЫШ. ВЫБРОСОВ
(ГХ ПВ-2)
ГазоанализаторыНа аммиак:	а) УГ-2, 0÷300 мг/м³   б) ХОББИТ-А, (20 мг/м³   в) СИРЕНА, ГРАНТ

Слайд 24На хлор:
а) УГ-2, 0÷80 мг/м³
б) ХОББИТ-, СРАБАТ. от

1 и 5 ПДК
в) типа <<УФА>>
г) ГАЗОИЗМЕРИТЕЛЬНАЯ СИСТЕМА <<ПОЛИТРОН>>
д)<<КОЛИОН-701>>
е) МНОГОЦЕЛЕВАЯ СИСТЕМА КОНТРОЛЯ ХЛОРА (СКХ)
з) ГАЗОАНАЛИЗАТОР<<ГРАНТ>> (0,5÷5 мг/м³)
На хлор:а) УГ-2, 0÷80 мг/м³б) ХОББИТ-, СРАБАТ.    от 1 и 5 ПДК  в)

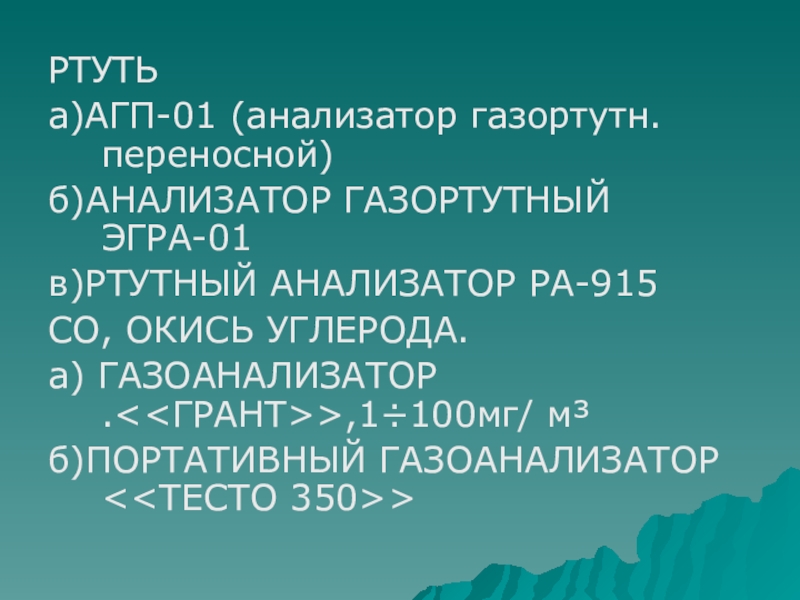

Слайд 25РТУТЬ
а)АГП-01 (анализатор газортутн. переносной)
б)АНАЛИЗАТОР ГАЗОРТУТНЫЙ ЭГРА-01
в)РТУТНЫЙ АНАЛИЗАТОР РА-915
СО, ОКИСЬ УГЛЕРОДА.
а) ГАЗОАНАЛИЗАТОР

.<<ГРАНТ>>,1÷100мг/ м³
б)ПОРТАТИВНЫЙ ГАЗОАНАЛИЗАТОР <<ТЕСТО 350>>
РТУТЬа)АГП-01 (анализатор газортутн. переносной)б)АНАЛИЗАТОР ГАЗОРТУТНЫЙ ЭГРА-01в)РТУТНЫЙ АНАЛИЗАТОР РА-915СО, ОКИСЬ УГЛЕРОДА.а) ГАЗОАНАЛИЗАТОР .,1÷100мг/ м³б)ПОРТАТИВНЫЙ ГАЗОАНАЛИЗАТОР

Слайд 26МЕТИЛАМИН (СН³ N H²)
а) СИГНАЛИЗАТОР ХИМИЧЕСКИЙ
б) ГАЗООПРЕДЕЛИТЕЛЬ ПРОМЫШЛЕННЫХ ВЫБРОСОВ
(ГХПВ-2,1÷50

мг/ м³)
ФТОРИСТЫЙ ВОДОРОД(НF),
ПЛАВИКОВАЯ КИСЛОТА.
а) ГАЗООПРЕДЕЛИТЕЛЬ ПРОМЫШЛЕННЫХ ВЫБРОСОВ
(ГХПВ-2,0÷1000 мг/ м³)
О2. (кислород)
а) ПОРТАТИВНЫЙ ГАЗОАНАЛИЗАТОР <<ТЕСТО 300 м>>
(0÷21%)
б) ПОРТАТИВНЫЙ БЛОЧНЫЙ ГАЗОАНАЛИЗАТОР
<<ТЕСТО 350 м>> (0÷21%)
в) ИЗМЕРИТЕЛЬ КИСЛОРОДА В ВОЗДУХЕ "ИК-96".
МЕТИЛАМИН (СН³ N H²)а) СИГНАЛИЗАТОР ХИМИЧЕСКИЙ б) ГАЗООПРЕДЕЛИТЕЛЬ ПРОМЫШЛЕННЫХ ВЫБРОСОВ(ГХПВ-2,1÷50 мг/ м³)ФТОРИСТЫЙ ВОДОРОД(НF),ПЛАВИКОВАЯ КИСЛОТА.а) ГАЗООПРЕДЕЛИТЕЛЬ ПРОМЫШЛЕННЫХ ВЫБРОСОВ
