Презентация, доклад Блокировки в электроустановках. Знаки безопасности.

в опасную зону или становится невозможным выполнить неправильные, опасные для жизни действия, переключения коммутационной аппаратуры.

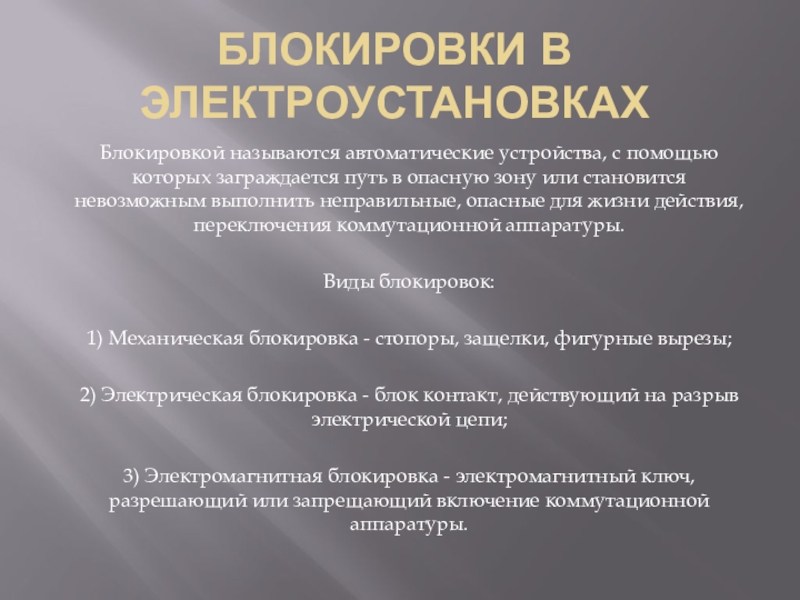

Виды блокировок:

1) Механическая блокировка - стопоры, защелки, фигурные вырезы;

2) Электрическая блокировка - блок контакт, действующий на разрыв электрической цепи;

3) Электромагнитная блокировка - электромагнитный ключ, разрешающий или запрещающий включение коммутационной аппаратуры.

.

и фигурного сектора.

а - нормальная работа, заземляющий нож включить нельзя;

б - линейный разъединитель отключен, можно включить заземляющий нож;

в - включен заземляющий нож, нельзя включить линейный разъединитель;

1 - линейный разъединитель;

2 - заземляющий нож;

3 - сегмент;

4 - диск.

электроприемник от общей сети и возможных в ней токов замыкания на землю, токов утечки и других условий, создающих опасность для людей.

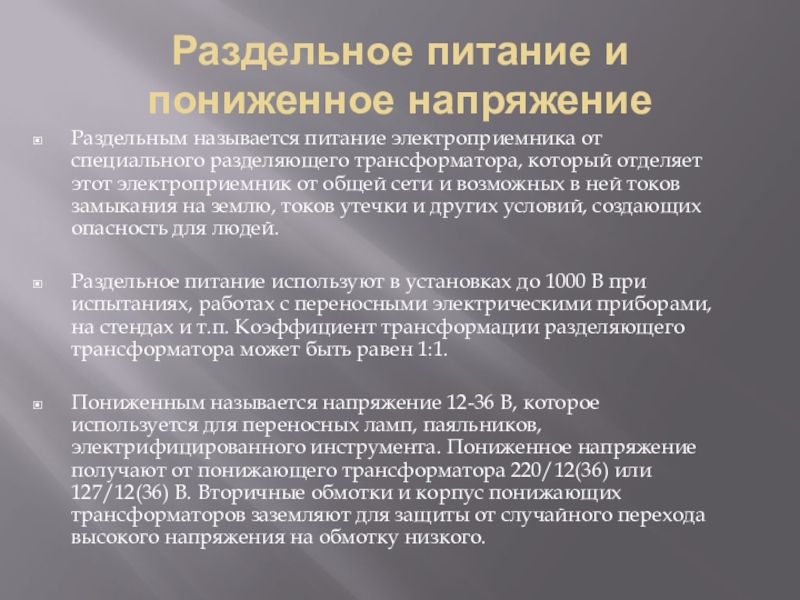

Раздельное питание используют в установках до 1000 В при испытаниях, работах с переносными электрическими приборами, на стендах и т.п. Коэффициент трансформации разделяющего трансформатора может быть равен 1:1.

Пониженным называется напряжение 12-36 В, которое используется для переносных ламп, паяльников, электрифицированного инструмента. Пониженное напряжение получают от понижающего трансформатора 220/12(36) или 127/12(36) В. Вторичные обмотки и корпус понижающих трансформаторов заземляют для защиты от случайного перехода высокого напряжения на обмотку низкого.

Раздельное питание и пониженное напряжение

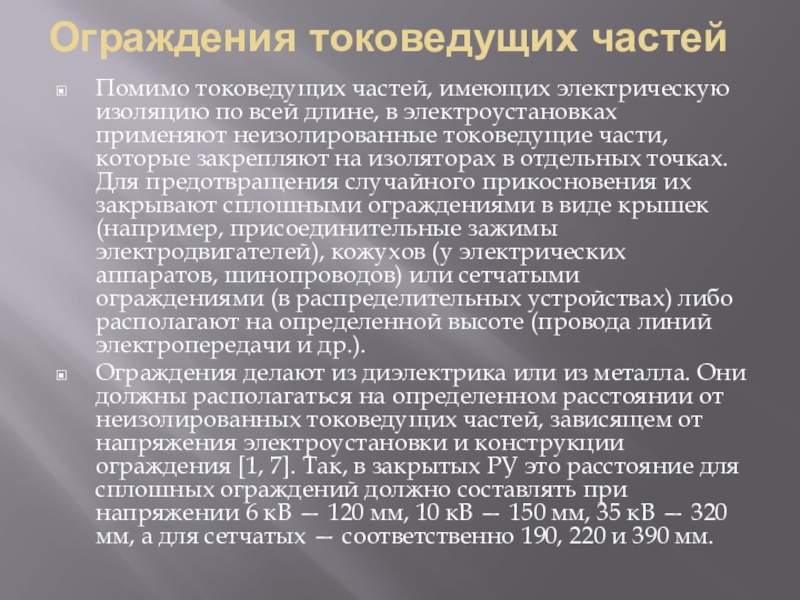

в электроустановках применяют неизолированные токоведущие части, которые закрепляют на изоляторах в отдельных точках. Для предотвращения случайного прикосновения их закрывают сплошными ограждениями в виде крышек (например, присоединительные зажимы электродвигателей), кожухов (у электрических аппаратов, шинопроводов) или сетчатыми ограждениями (в распределительных устройствах) либо располагают на определенной высоте (провода линий электропередачи и др.).
Ограждения делают из диэлектрика или из металла. Они должны располагаться на определенном расстоянии от неизолированных токоведущих частей, зависящем от напряжения электроустановки и конструкции ограждения [1, 7]. Так, в закрытых РУ это расстояние для сплошных ограждений должно составлять при напряжении 6 кВ — 120 мм, 10 кВ — 150 мм, 35 кВ — 320 мм, а для сетчатых — соответственно 190, 220 и 390 мм.

под напряжением, является блокировка. В общем случае блокировками называют устройства, исключающие возможность опасных ошибок в работе. Блокировки могут быть электромагнитными и механическими. Примером электромагнитной блокировки может служить блокировка двери ячейки РУ выше 1 кВ с выключателем и разъединителем, которая позволяет открыть дверь ячейки только при отключенных выключателе и разъединителе, через которые в ячейку подается напряжение. При механической блокировке, например, при снятии защитного кожуха размыкается штепсельный разъем и подача напряжения к устройствам под кожухом прекращается.

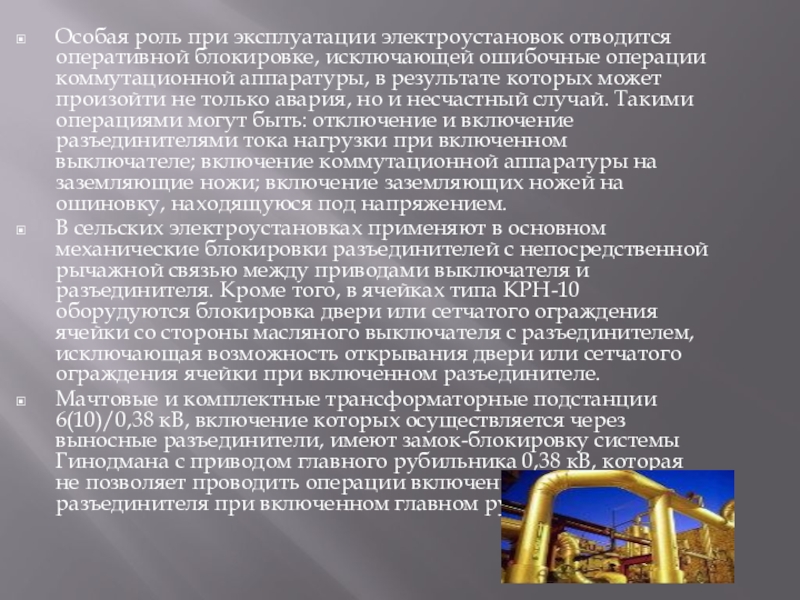

коммутационной аппаратуры, в результате которых может произойти не только авария, но и несчастный случай. Такими операциями могут быть: отключение и включение разъединителями тока нагрузки при включенном выключателе; включение коммутационной аппаратуры на заземляющие ножи; включение заземляющих ножей на ошиновку, находящуюся под напряжением.
В сельских электроустановках применяют в основном механические блокировки разъединителей с непосредственной рычажной связью между приводами выключателя и разъединителя. Кроме того, в ячейках типа КРН-10 оборудуются блокировка двери или сетчатого ограждения ячейки со стороны масляного выключателя с разъединителем, исключающая возможность открывания двери или сетчатого ограждения ячейки при включенном разъединителе.
Мачтовые и комплектные трансформаторные подстанции 6(10)/0,38 кВ, включение которых осуществляется через выносные разъединители, имеют замок-блокировку системы Гинодмана с приводом главного рубильника 0,38 кВ, которая не позволяет проводить операции включения и отключения разъединителя при включенном главном рубильнике.

на короткие участки. Оно осуществляется путем подключения отдельных электроприемников через разделительный трансформатор, защитное действие которого основано на том, что он отделяет электроприемник от первичной сети и сети заземления. Вследствие этого при пробое изоляции в электроприемнике на корпус опасности для человека не возникает.
Разделительные трансформаторы должны удовлетворять следующим требованиям:
первичное напряжение — до 1 кВ, а вторичное — до 380 В. При этом коэффициент трансформации может быть 1:1;
от трансформатора может питаться только один электроприемник по сравнительно коротким проводам с надежной изоляцией;
конструкция и изоляция трансформатора должны иметь повышенную надежность;
корпус трансформатора должен быть заземлен или занулен в зависимости от режима работы нейтрали питающей сети;
заземлять или занулять вторичную обмотку трансформатора или питающийся от него электроприемник запрещается.

наложения заземления, измерительные), клещи изолирующие для операций с предохранителями и электроизмерительные, указатели напряжения, указатели напряжения для фазировки и т. д.;
изолирующие устройства и приспособления для ремонтных работ под напряжением выше 1 кВ и слесарно-монтажный инструмент с изолирующими рукоятками для работы в электроустановках до 1 кВ;
диэлектрические перчатки, боты, галоши, коврики, изолирующие накладки и подставки;
переносные заземления; оградительные устройства и диэлектрические колпаки; плакаты и знаки безопасности (эта группа защитных средств рассмотрена выше);
защитные очки, каски, противогазы, рукавицы, предохранительные монтерские пояса и страховочные канаты.

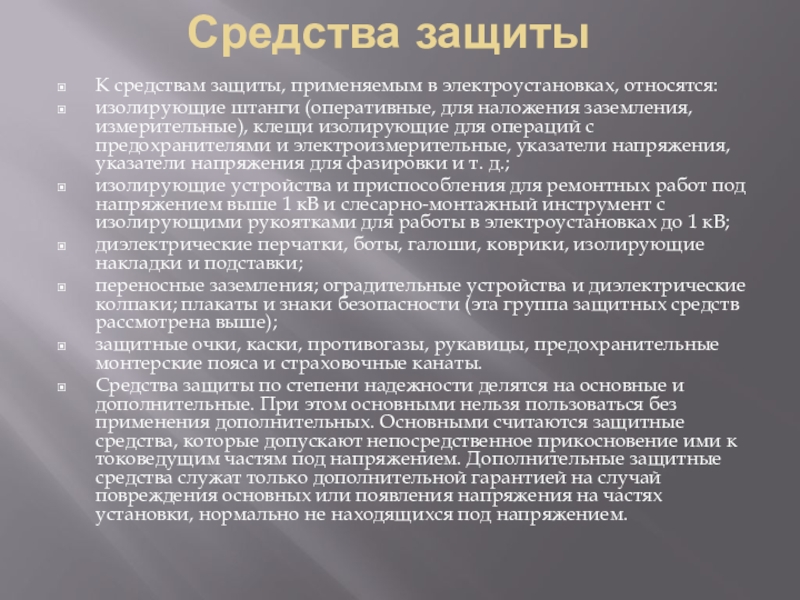

Средства защиты по степени надежности делятся на основные и дополнительные. При этом основными нельзя пользоваться без применения дополнительных. Основными считаются защитные средства, которые допускают непосредственное прикосновение ими к токоведущим частям под напряжением. Дополнительные защитные средства служат только дополнительной гарантией на случай повреждения основных или появления напряжения на частях установки, нормально не находящихся под напряжением.

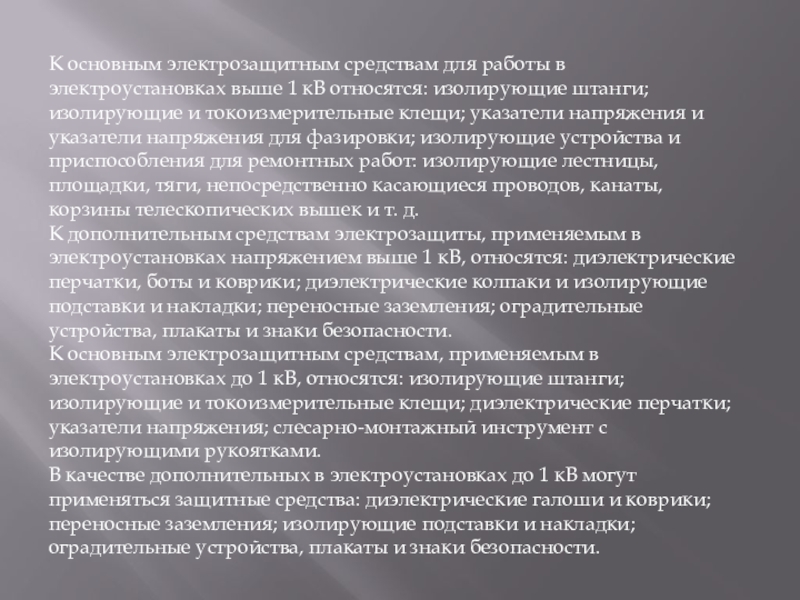

относятся: изолирующие штанги; изолирующие и токоизмерительные клещи; указатели напряжения и указатели напряжения для фазировки; изолирующие устройства и приспособления для ремонтных работ: изолирующие лестницы, площадки, тяги, непосредственно касающиеся проводов, канаты, корзины телескопических вышек и т. д.
К дополнительным средствам электрозащиты, применяемым в электроустановках напряжением выше 1 кВ, относятся: диэлектрические перчатки, боты и коврики; диэлектрические колпаки и изолирующие подставки и накладки; переносные заземления; оградительные устройства, плакаты и знаки безопасности.
К основным электрозащитным средствам, применяемым в электроустановках до 1 кВ, относятся: изолирующие штанги; изолирующие и токоизмерительные клещи; диэлектрические перчатки; указатели напряжения; слесарно-монтажный инструмент с изолирующими рукоятками.
В качестве дополнительных в электроустановках до 1 кВ могут применяться защитные средства: диэлектрические галоши и коврики; переносные заземления; изолирующие подставки и накладки; оградительные устройства, плакаты и знаки безопасности.

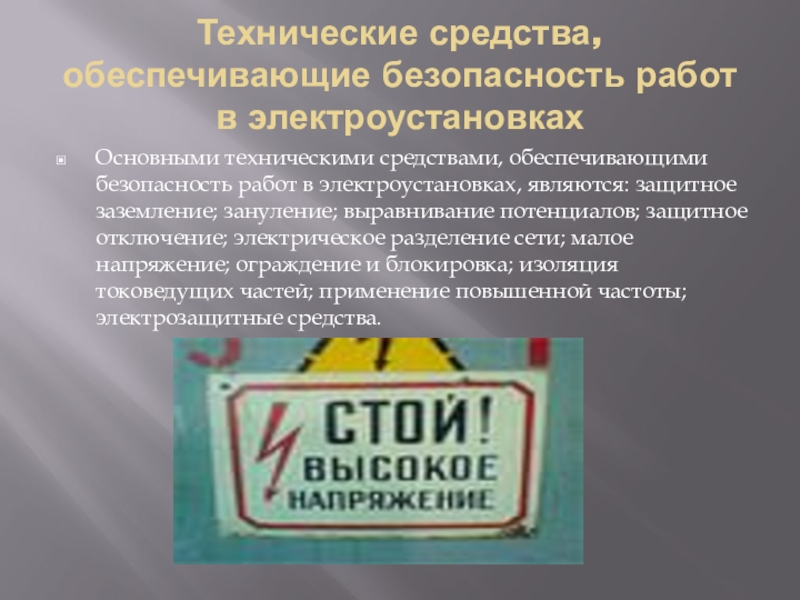

работ в электроустановках, являются: защитное заземление; зануление; выравнивание потенциалов; защитное отключение; электрическое разделение сети; малое напряжение; ограждение и блокировка; изоляция токоведущих частей; применение повышенной частоты; электрозащитные средства.

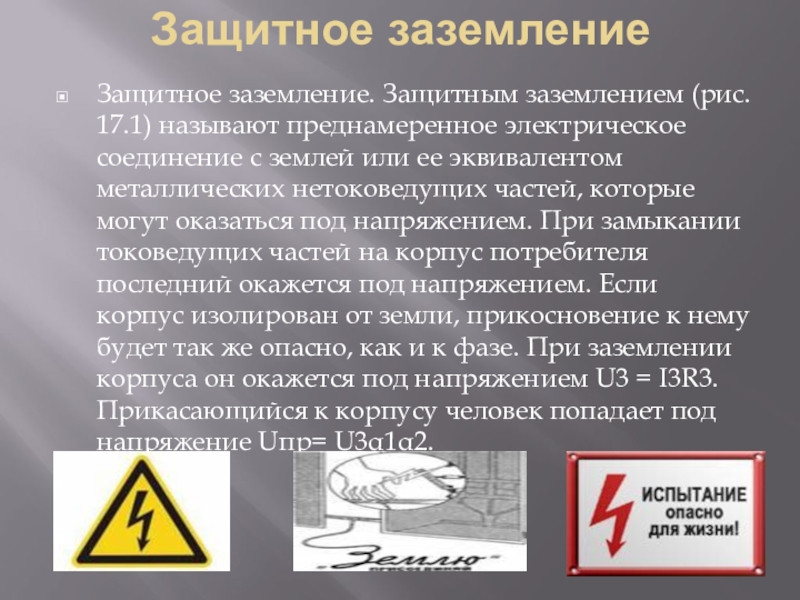

с землей или ее эквивалентом металлических нетоковедущих частей, которые могут оказаться под напряжением. При замыкании токоведущих частей на корпус потребителя последний окажется под напряжением. Если корпус изолирован от земли, прикосновение к нему будет так же опасно, как и к фазе. При заземлении корпуса он окажется под напряжением U3 = I3R3. Прикасающийся к корпусу человек попадает под напряжение Uпр= U3α1α2.
