Слайд 1Тема :
Инженерная защита населения
.

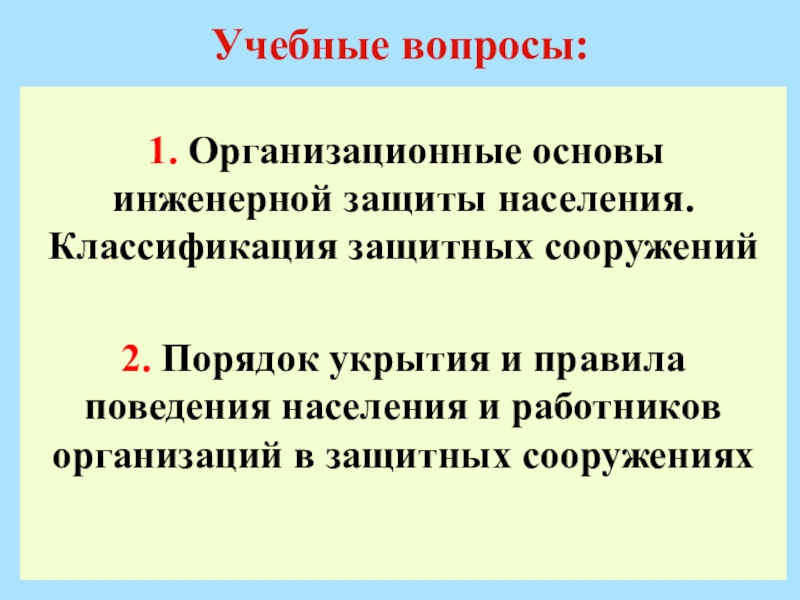

Слайд 2Учебные вопросы:
1. Организационные основы инженерной защиты населения. Классификация защитных сооружений
2.
Порядок укрытия и правила поведения населения и работников организаций в защитных сооружениях
Слайд 3Литература:
1. Федеральный закон от 12.02.1998 г. № 28
«О гражданской обороне».
2. Постановление Правительства РФ от 29.11.1999 г.
№ 1309 «О порядке создания убежищ и иных объектов ГО» .
3. Постановление Правительства РФ от 26 ноября 2007г. № 804 «Об утверждении Положения о гражданской обороне в Российской Федерации».
4. ГОСТ Р 42.4.03-2015 Национальный стандарт Российской Федерации. «Гражданская оборона. Защитные сооружения гражданской обороны. Классификация. Общие технические требования».
5. Свод правил СП 88.13330.2014 Инженерно-технические мероприятия по гражданской обороне. Актуализированная редакция СН и П II-11-77.
Слайд 4Литература:
6. Приказ МЧС РФ от 15.12.2003 г. № 583 «Об утверждении
и введении в действие «Правил эксплуатации ЗС ГО».
7. Постановление Правительства Санкт-Петербурга от 29.08.2017 N 726 "О мерах по созданию и содержанию защитных сооружений гражданской обороны в Санкт-Петербурге, внесении изменений в некоторые постановления Правительства Санкт-Петербурга и признании утратившим силу постановления Правительства Санкт-Петербурга от 12.07.2012 N 710"
8. Инженерная защита населения и работников организаций. Учебно-методическое пособие. СПб ГКУ «УМЦ ГО и ЧС» 2016г.

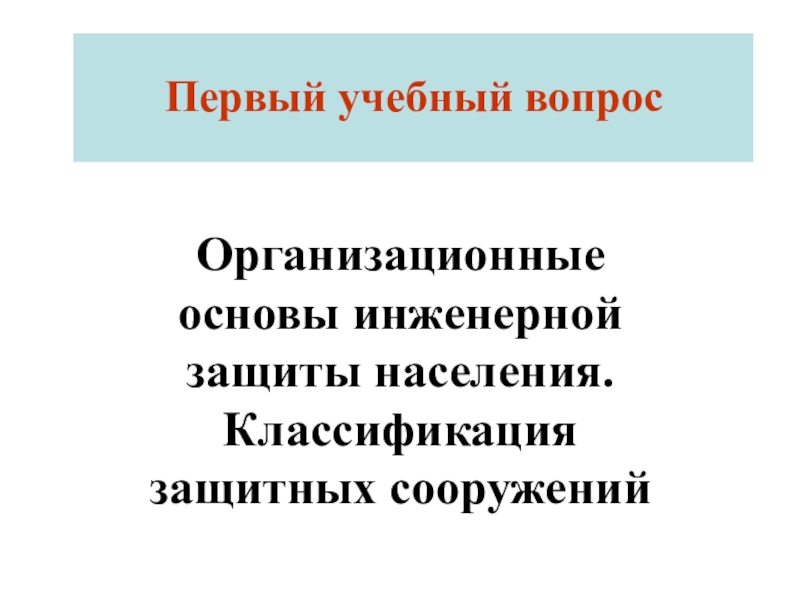

Слайд 5Организационные основы инженерной защиты населения. Классификация защитных сооружений
Первый учебный вопрос
Слайд 6
Инженерная защита населения -способ защиты населения путем укрытия их в защитных
сооружениях, ускоренного их создания с возникновением опасностей, а также возведения инженерных сооружений (дамб, плотин и т.п.) и проведения других инженерно-технических мероприятий.
(словарь терминов МЧС, 2010год.)
.
.

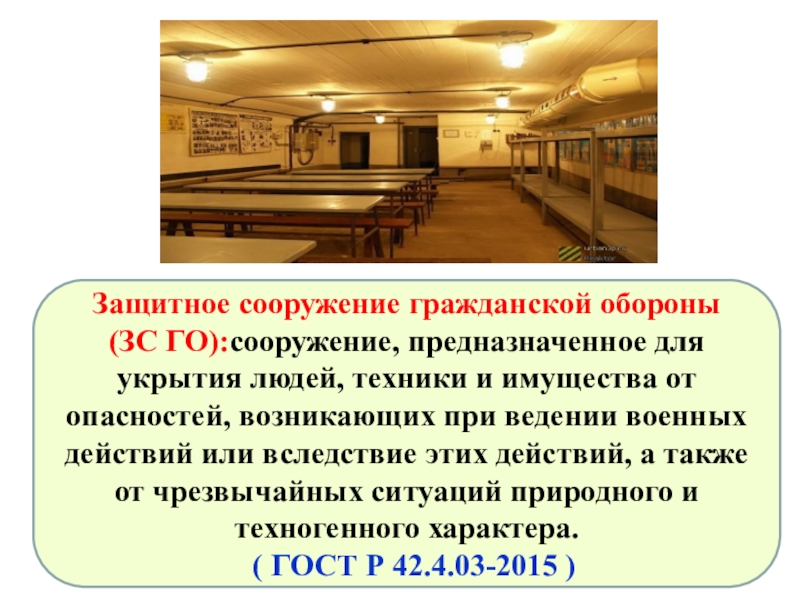

Слайд 7Защитное сооружение гражданской обороны (ЗС ГО):сооружение, предназначенное для
укрытия людей, техники и имущества от опасностей, возникающих при ведении военных действий или вследствие этих действий, а также от чрезвычайных ситуаций природного и техногенного характера.
( ГОСТ Р 42.4.03-2015 )

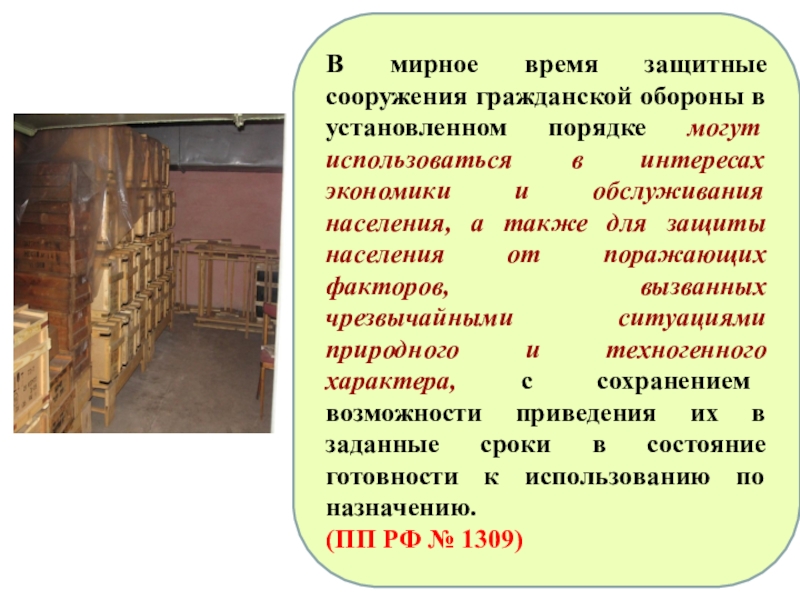

Слайд 8В мирное время защитные сооружения гражданской обороны в установленном порядке могут
использоваться в интересах экономики и обслуживания населения, а также для защиты населения от поражающих факторов, вызванных чрезвычайными ситуациями природного и техногенного характера, с сохранением возможности приведения их в заданные сроки в состояние готовности к использованию по назначению.
(ПП РФ № 1309)

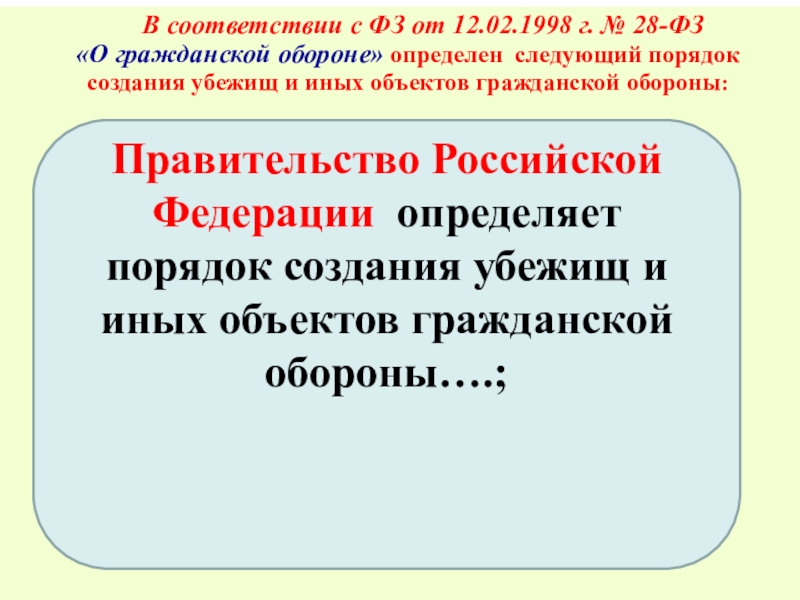

Слайд 9 В соответствии с ФЗ от 12.02.1998 г. № 28-ФЗ
«О гражданской обороне» определен следующий порядок создания убежищ и иных объектов гражданской обороны:
Правительство Российской Федерации определяет порядок создания убежищ и иных объектов гражданской обороны….;
Слайд 10

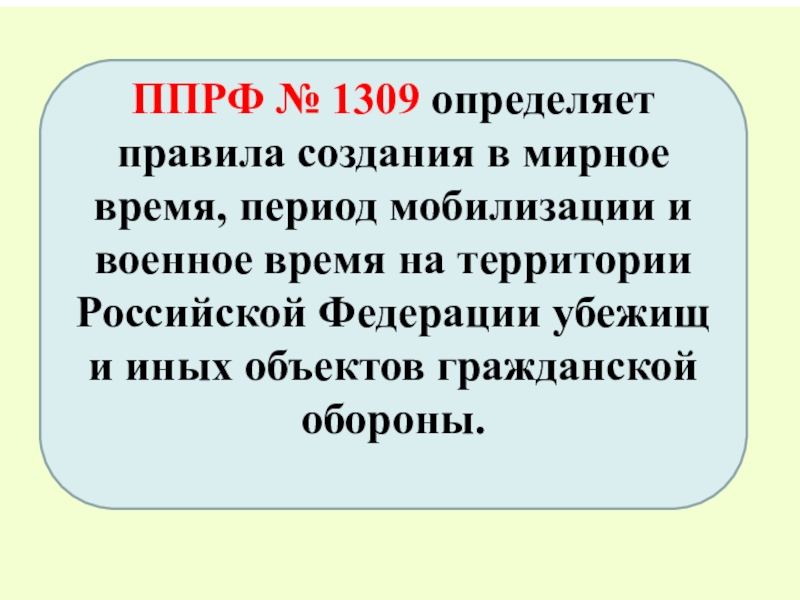

ППРФ № 1309 определяет правила создания в мирное время, период
мобилизации и военное время на территории Российской Федерации убежищ и иных объектов гражданской обороны.
Слайд 11
ППРФ № 1309 определяет, что создание объектов гражданской обороны в
мирное время осуществляется на основании планов, разрабатываемых федеральными органами исполнительной власти и органами исполнительной власти субъектов Российской Федерации и согласованных с Министерством Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий.

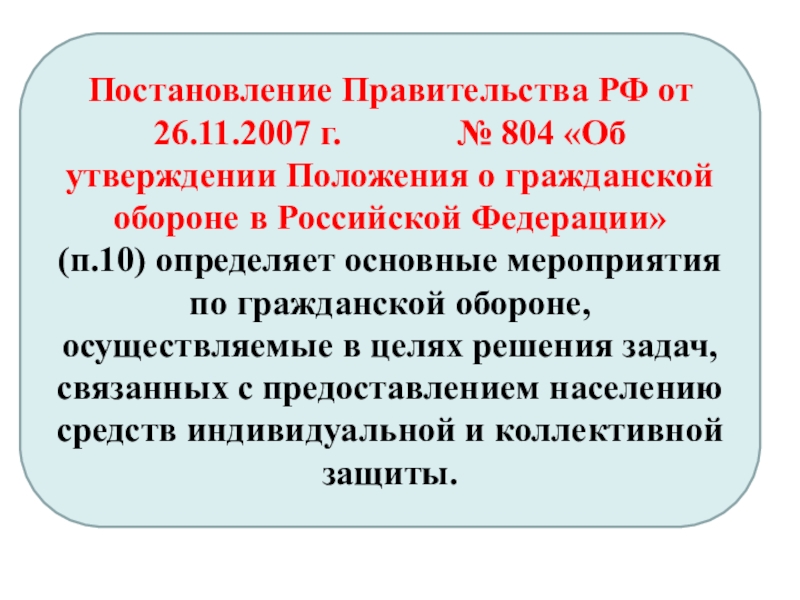

Слайд 12Постановление Правительства РФ от 26.11.2007 г.
№ 804 «Об утверждении Положения о гражданской обороне в Российской Федерации»
(п.10) определяет основные мероприятия по гражданской обороне, осуществляемые в целях решения задач, связанных с предоставлением населению средств индивидуальной и коллективной защиты.
Слайд 13Приказ МЧС России от 15.12.2003 г. № 583 «Правила эксплуатации защитных
сооружений гражданской обороны»
Издан в целях сохранения имеющегося фонда защитных сооружений гражданской обороны, организации планирования и проведения мероприятий по подготовке и содержанию защитных сооружений гражданской обороны в готовности к приему укрываемых, их учету, техническому обслуживанию, текущему и капитальному ремонтам.
Слайд 14
Для обслуживания ЗС ГО в мирное время в организациях, эксплуатирующих эти
сооружения, создаются звенья по обслуживанию ЗС ГО.
Комендант убежища
( ПРУ )
Слесарь-сантехник - 1
Слесарь по вентиляции - 1
Электрик - 1
( при наличии ДЭС- электрик-моторист )
Связист - 1
( при наличии ПУ)
Всего личного состава – 4 ( 5 ) человек.
Слайд 15
Для поддержания ЗС ГО в готовности к использованию по
предназначению в период пребывания в них укрываемых создаются группы (звенья) по обслуживанию сооружений из расчета одна группа (звено) на каждый объект ГО в зависимости от их вместимости.
Численный состав группы (звена) при приеме укрываемых в количестве:
до 150 человек – 10 человек;
от 150 до 600 укрываемых – 21 человек;
свыше 600 укрываемых- 36 человек.
Слайд 16Постановление Правительства Санкт-Петербурга от 29.08.2017 N 726
Устанавливает, что:
ИОГВ СПб
Комитет по
здравоох-ранению и Админист-рации районов СПб
Комитет по социальной политике СПб
Администрации районов СПб
1. Определяют общую потребность в ЗСГО в Санкт- Петербурге для защиты:
лиц, замещающих должнос-ти, являющиеся государст-венными должностями СПб в ИОГВ, государственных гражданских служащих СПб, а также работников ИОГВ, замещающих должности, не являющиеся должностями государственной гражданс-кой службыСПб, и работни-ков подведомственных ИОГВ государственных унитарных предприятий СПб и государственных казенных, автономных, бюджетных учреждений СПб.
Нетранспорта-бельных боль-ных, находя-щихся в гос. учреждениях, подведомственных Комитету по здравоохра-нению и адми-нистрациям районов СПб соответственно.
Нетранспортабельных больных, находящихся в гос. учреждениях, подведомственных Комитету по социальной политике СПб
для укрытия населения, проживающего на территориях соответствующих районов СПб
Слайд 17Классификация ЗС ГО
В соответствии с ГОСТ Р 42.4.03-2015 Защитные сооружения гражданской
обороны подразделяют на:
убежища;
противорадиационные укрытия;
укрытия

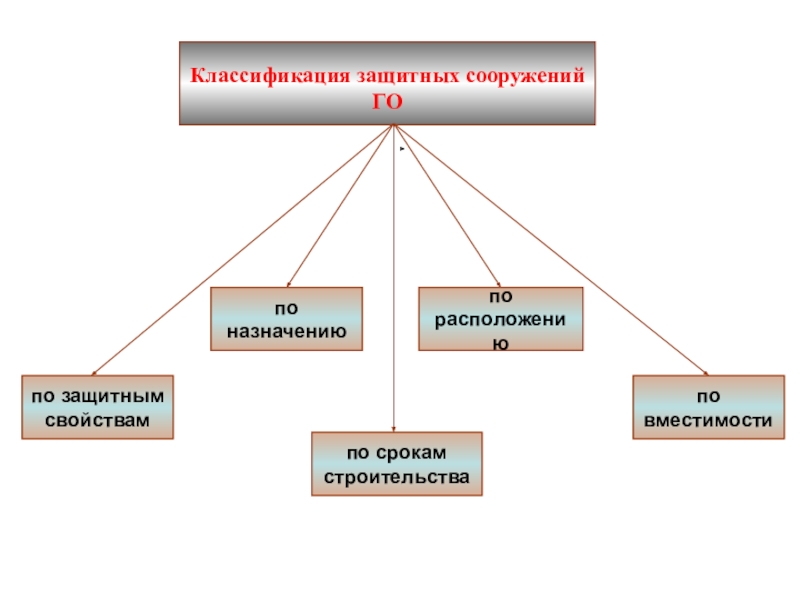

Слайд 18
Классификация защитных сооружений
ГО
по защитным
свойствам
по срокам
строительства
по
расположению
по
назначению
по
вместимости

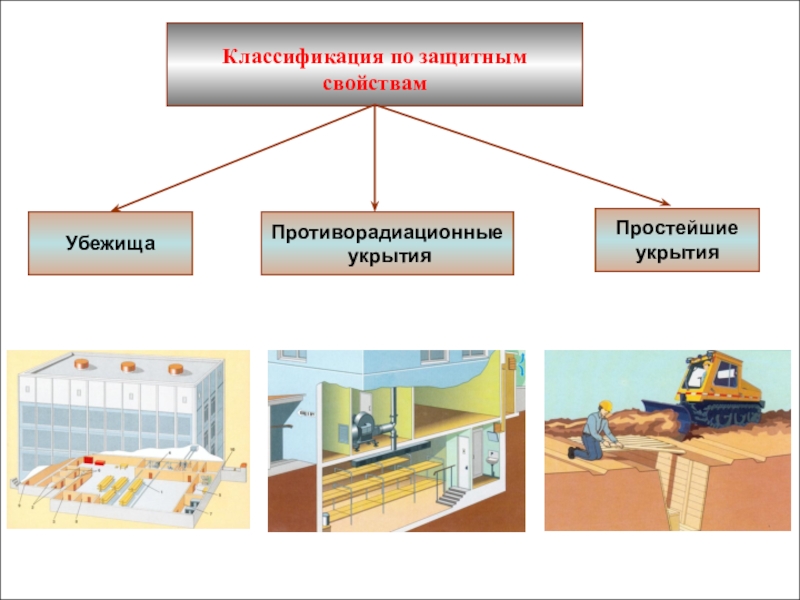

Слайд 19
Классификация по защитным свойствам
Простейшие
укрытия
Противорадиационные
укрытия
Убежища
Слайд 20

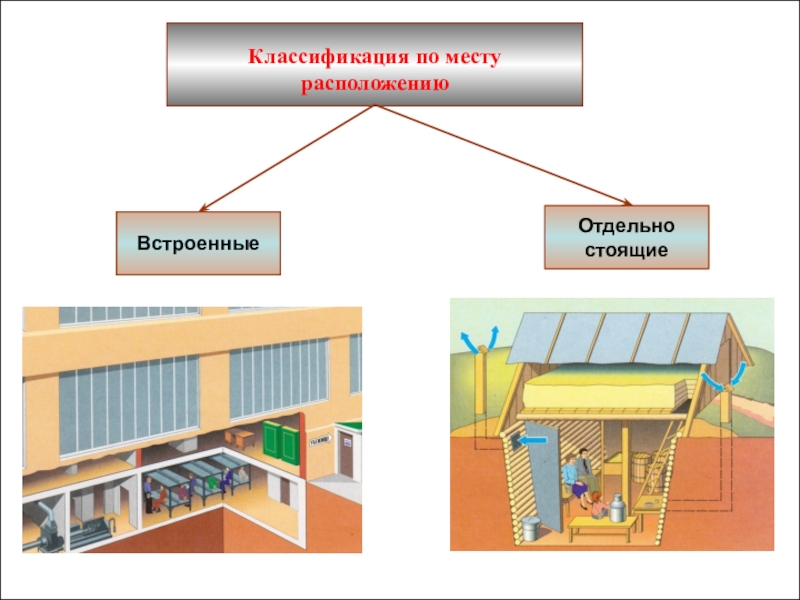

Классификация по месту расположению
Отдельно
стоящие
Встроенные
Слайд 21
Классификация по времени возведения
Быстровозводимые
Возводимые
заблаговременно
Слайд 22
Классификация по вместимости
Большие
более 2000 укрываемых
Средние
600 – 2000 укрываемых
Малые
до 600 укрываемых

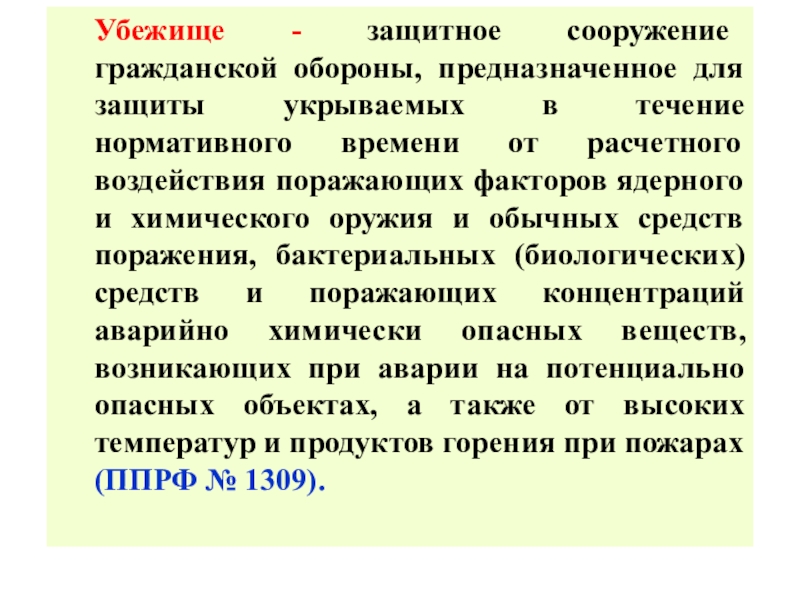

Слайд 23Убежище - защитное сооружение гражданской обороны, предназначенное для защиты укрываемых в
течение нормативного времени от расчетного воздействия поражающих факторов ядерного и химического оружия и обычных средств поражения, бактериальных (биологических) средств и поражающих концентраций аварийно химически опасных веществ, возникающих при аварии на потенциально опасных объектах, а также от высоких температур и продуктов горения при пожарах (ППРФ № 1309).
Убежища создаются:
для работников наибольшей работающей смены организаций, отнесенных к категориям по гражданской обороне;
- для работников объектов использования атомной энергии, особо радиационно опасных и ядерно опасных производственных объектов и организаций, обеспечивающих функционирование и жизнедеятельность этих объектов и организаций

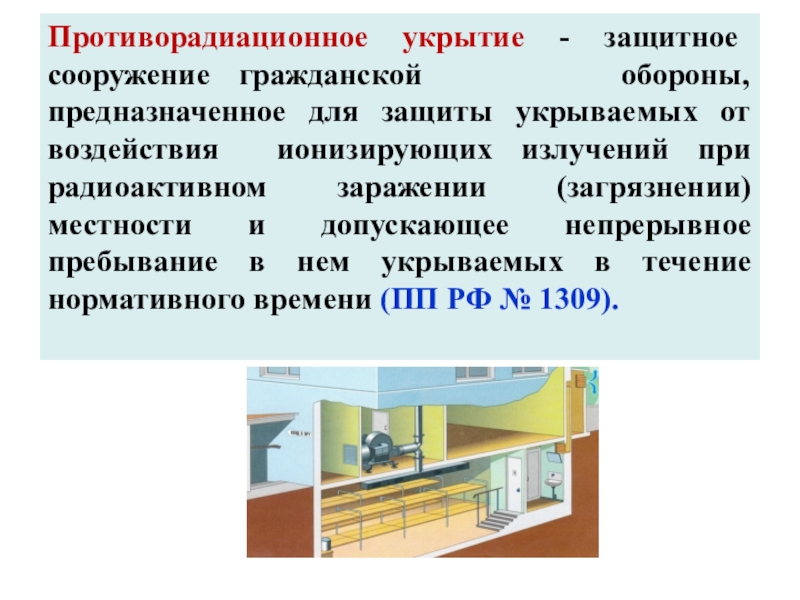

Слайд 25Противорадиационное укрытие - защитное сооружение гражданской обороны, предназначенное
для защиты укрываемых от воздействия ионизирующих излучений при радиоактивном заражении (загрязнении) местности и допускающее непрерывное пребывание в нем укрываемых в течение нормативного времени (ПП РФ № 1309).

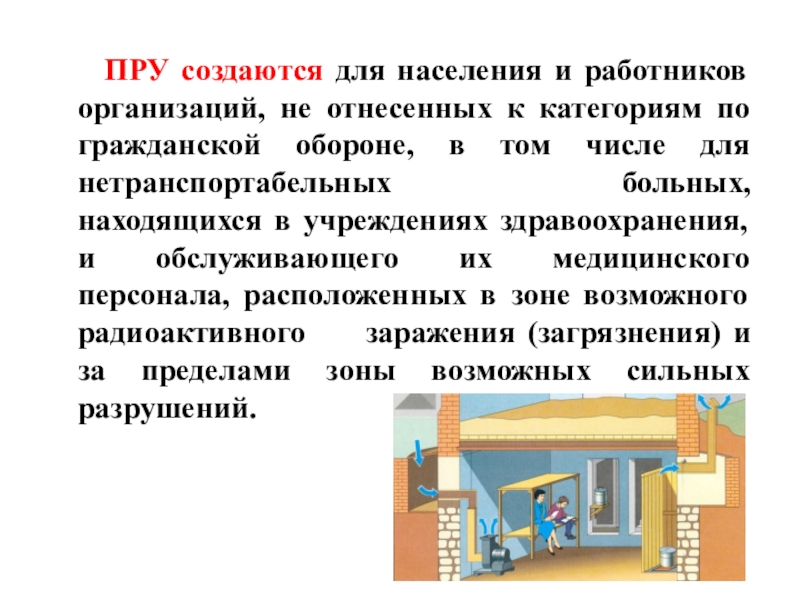

Слайд 26 ПРУ создаются для населения и работников организаций, не
отнесенных к категориям по гражданской обороне, в том числе для нетранспортабельных больных, находящихся в учреждениях здравоохранения, и обслуживающего их медицинского персонала, расположенных в зоне возможного радиоактивного заражения (загрязнения) и за пределами зоны возможных сильных разрушений.

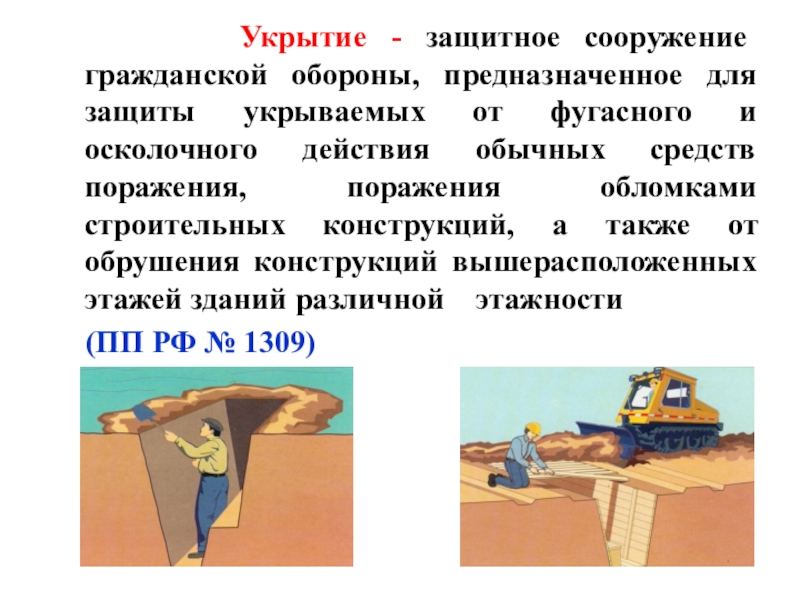

Слайд 27 Укрытие - защитное сооружение гражданской обороны, предназначенное
для защиты укрываемых от фугасного и осколочного действия обычных средств поражения, поражения обломками строительных конструкций, а также от обрушения конструкций вышерасположенных этажей зданий различной этажности
(ПП РФ № 1309)
Укрытия создаются:
для работников организаций, не отнесенных к категориям по гражданской обороне, и населения, проживающего на территориях, отнесенных к группам по гражданской обороне, находящихся за пределами зон возможного радиоактивного заражения (загрязнения) и возможных сильных разрушений;
для работников дежурной смены и линейного персонала организаций, расположенных за пределами зон возможного радиоактивного заражения (загрязнения) и возможных сильных разрушений, осуществляющих жизнеобеспечение населения и деятельность организаций, отнесенных к категориям по гражданской обороне;
для нетранспортабельных больных, находящихся в учреждениях здравоохранения, расположенных в зонах возможных разрушений, а также для обслуживающего их медицинского персонала.

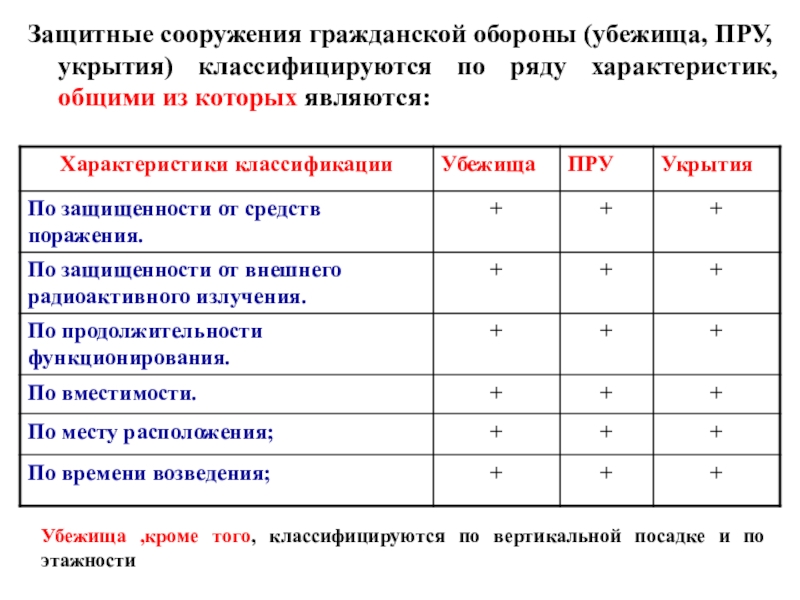

Слайд 29Защитные сооружения гражданской обороны (убежища, ПРУ, укрытия) классифицируются по ряду характеристик,
общими из которых являются:
Убежища ,кроме того, классифицируются по вертикальной посадке и по этажности
Слайд 30
Основные помещения
1.Помещения для укрываемых

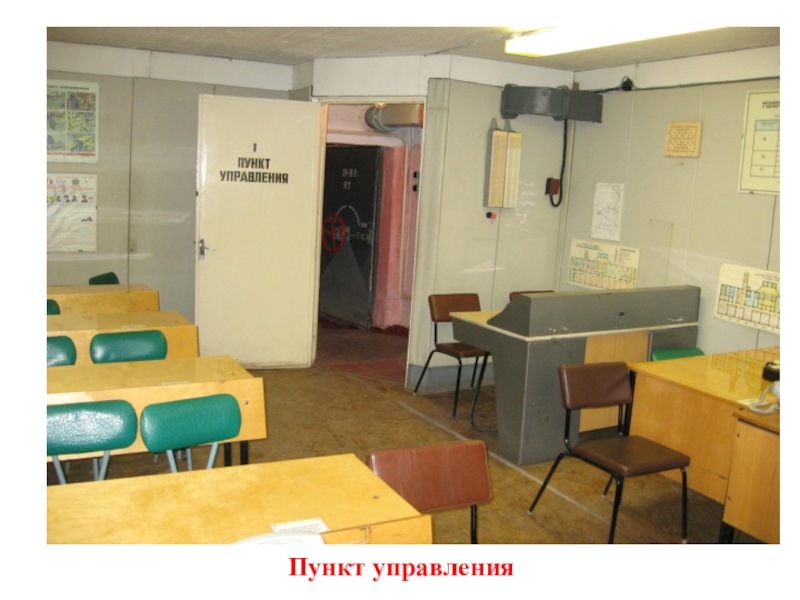

2.Пункт управления
3.Санитарный пост (пункт)
Вспомогательные помещения

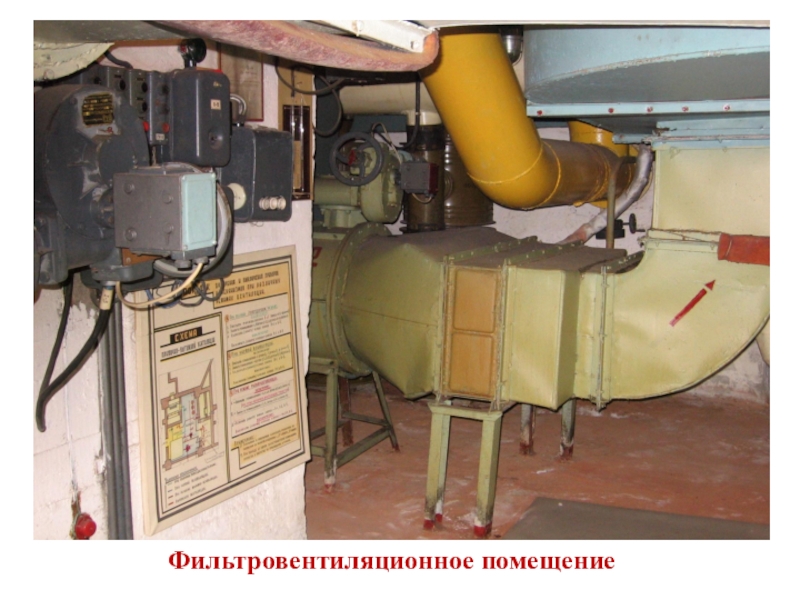

1.Фильтровентиляционные помещения
2.Санитарные узлы
3.Защищенные дизельные
электростанции
4.Электрощитовая
5.Помещение для хранения продовольствия
6. Станция перекачки
7. Баллонная
8.Тамбур-шлюз
9.Тамбуры
Устройство и внутреннее оборудование убежищ
Слайд 35
Системы жизнеобеспечения убежищ должны обеспечивать непрерывное пребывание в них расчетного количества
укрываемых в течение 48 часов, а на АЭС- 5 суток.
Слайд 36Оборудование убежищ
Система воздухоснабжения - должна обеспечить людей в убежище
необходимым количеством
воздуха соответствующей температуры,
влажности и газового состава
Слайд 38Система воздухоснабжения
ФВК – 1
ПФП – 1000( 2 шт. )
ФПУ - 200
( 3 шт. )
ЭРВ – 600/300(2шт.)
Клапаны
Тягонапоромер
ФВК – 2
ПФП – 1000( 2 шт. )
ФПУ - 200 ( 3 шт. )
ЭРВ – 600/300(2шт.)
Клапаны
Тягонапоромер
РУ – 150/6
ФГ -- 70
Общий вид фильтров –поглотителей ФПУ-200
Противопыльный масляный фильтр

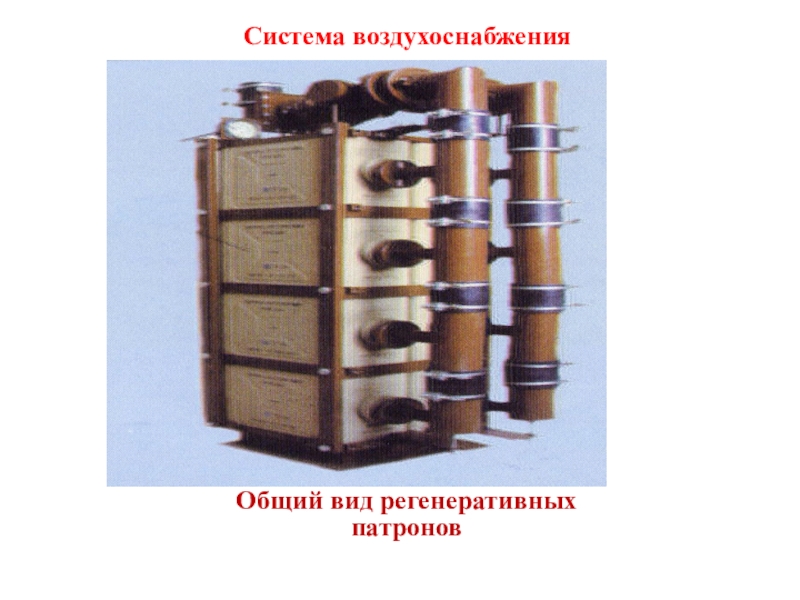

Слайд 39Система воздухоснабжения
Общий вид регенеративных
патронов

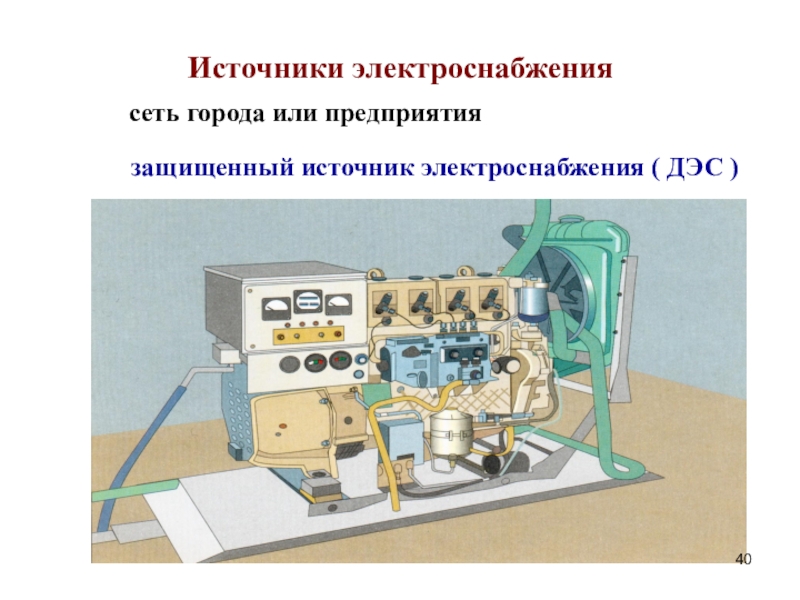

Слайд 40 сеть города или предприятия
защищенный источник электроснабжения ( ДЭС )
Источники
электроснабжения

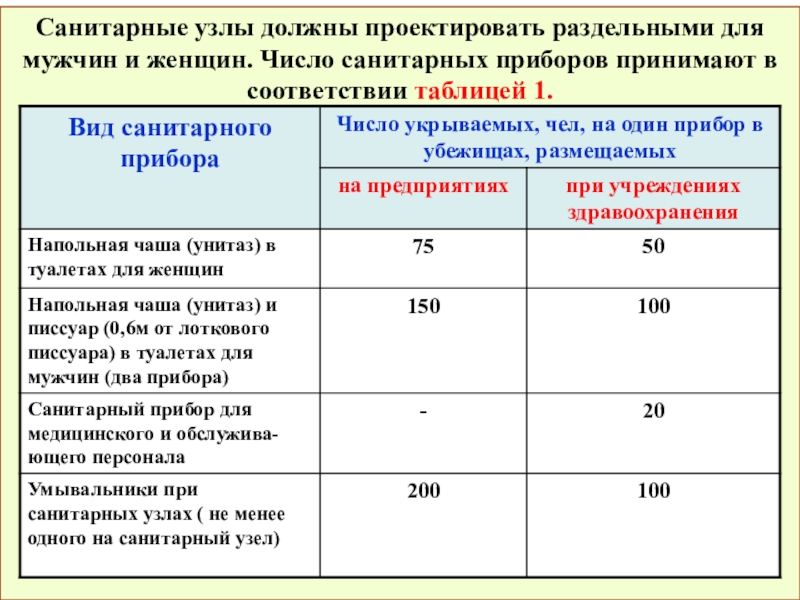

Слайд 41Санитарные узлы должны проектировать раздельными для мужчин и женщин. Число санитарных
приборов принимают в соответствии таблицей 1.
Слайд 42 Водоснабжение убежищ следует предусматривать от наружной водопроводной сети с установкой
на вводе внутри убежища запорной арматуры и обратного клапана. Кроме этого из расчета 3 л/сутки на 1 человека, устанавливаются ёмкости запаса питьевой воды, как правило, должны быть проточными, с обеспечением полного обмена воды в течение 2-х суток.
В убежищах, вместимостью более 600 человек необходимо предусматривать запас воды для целей пожаротушения объемом 4,5 м3.
Слайд 43 Устройство и внутреннее оборудование
ПРУ
Помещения ПРУ подразделяются на:
основные- помещения для размещения укрываемых;
- вспомогательные – помещения санитарного поста (медпункта), санитарного узла, вентиляционной и для хранения загрязненной верхней одежды .
В не канализованных укрытиях допускается предусматривать помещение для выносной тары.
Противорадиационные укрытия для учреждений здравоохранения должны иметь следующие основные помещения:
для размещения больных и выздоравливающих;
медицинского и обслуживающего персонала;
процедурную (перевязочную);
буфет;
посты медсестер.
Слайд 44Устройство и внутреннее оборудование укрытий
Подвальные, цокольные и
первые этажи существующих зданий и сооружений, подземных пространств городов, в том числе метрополитенов относятся к укрытиям, не требующим значительных материальных затрат, для их использования населением для защиты от опасностей мирного и военного времени.
Подвальные помещения, намеченные для выбора под укрытия должны удовлетворять следующим требования:
- основные конструкции (стены, перекрытия и колонны) должны быть несгораемыми и достаточно прочными;
- помещения подвала должны быть полностью заглублены в грунт, не подвергаться затоплению грунтовыми и аварийными водами;
- подвальные помещения должны иметь необходимую площадь для размещения населения, свободную от оборудования и достаточную по высоте;

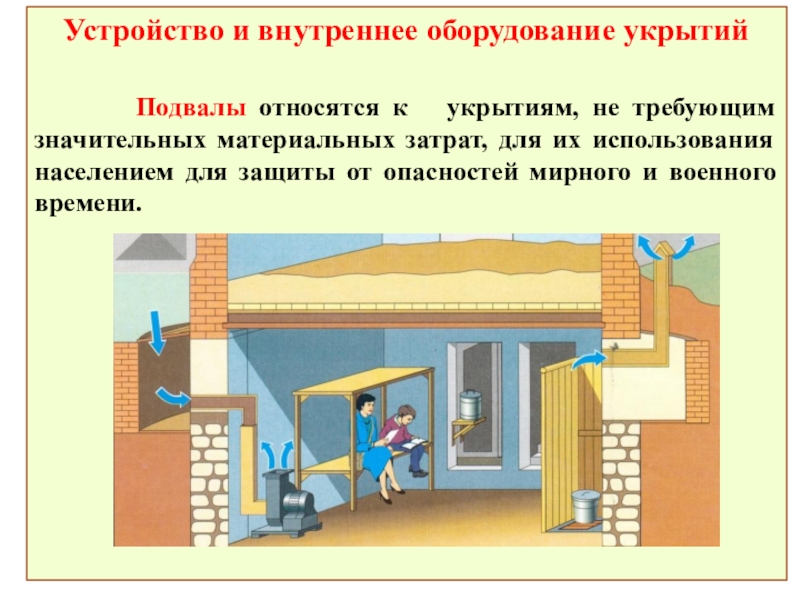

Слайд 45Устройство и внутреннее оборудование укрытий
Подвалы относятся к
укрытиям, не требующим значительных материальных затрат, для их использования населением для защиты от опасностей мирного и военного времени.
Слайд 46 Вывод:
ЗС ГО должны
обеспечивать надежную защиту укрываемых от воздействия поражающих факторов ядерного оружия, отравляющих и бактериальных веществ, радиационных и химических аварий, а также от фугасного и осколочного действия обычных средств поражения в течение нормативного времени.
Слайд 47ВТОРОЙ УЧЕБНЫЙ ВОПРОС
Порядок укрытия и правила поведения населения и работников организаций
в защитных сооружениях
Слайд 48 Заполнение ЗС ГО осуществляется по сигналам
гражданской обороны.
В противорадиационных укрытиях и укрытиях, при опасной концентрации АХОВ и отравляющих веществ укрываемые должны находиться в средствах индивидуальной защиты.
Укрываемые прибывают в ЗС ГО со средствами индивидуальной защиты.
Личный состав формирований по обслуживанию ЗС ГО должен иметь при себе положенные по табелю средства радиационной и химической разведки, связи, медицинское и другое необходимое имущество.
Населению, укрываемому в ЗС ГО по месту жительства, рекомендуется иметь при себе необходимый запас продуктов питания (на 2 суток).

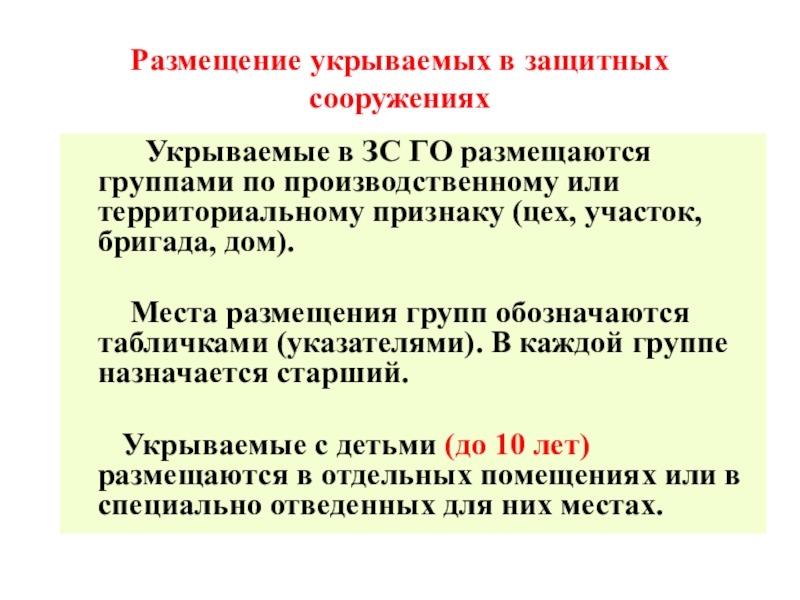

Слайд 49Размещение укрываемых в защитных сооружениях
Укрываемые в
ЗС ГО размещаются группами по производственному или территориальному признаку (цех, участок, бригада, дом).
Места размещения групп обозначаются табличками (указателями). В каждой группе назначается старший.
Укрываемые с детьми (до 10 лет) размещаются в отдельных помещениях или в специально отведенных для них местах.
Слайд 50Размещение укрываемых в защитных сооружениях
Укрываемые размещаются на нарах.
При оборудовании ЗС ГО двухъярусными или трехъярусными нарами устанавливается очередность пользования местами для лежания.
В условиях перезаполнения ЗС ГО укрываемые могут размещаться также в проходах и
тамбур-шлюзах.
Слайд 51Параметры воздушной среды в ЗС ГО
Слайд 52 Укрываемым в защитном сооружении запрещается:
- курить и употреблять спиртные
напитки; - проводить ( приносить ) в сооружение домашних животных;
- приносить легковоспламеняющиеся вещества, взрывоопасные и имеющие резкий запах вещества, громоздкие вещи;
-шуметь, громко разговаривать, ходить без особой надобности, открывать двери и выходить из сооружения;
- применять источники освещения с открытым огнем.
В убежищах рекомендуется проводить беседы, чтение вслух, слушать радиопередачи, разрешать играть в тихие игры (шашки, шахматы и др.).
Выход из убежища производится только с разрешения коменданта (старшего) после выяснения обстановки (радиационной химической, биологической и пожарной).
Слайд 53
ЗАНЯТИЕ ЗАКОНЧЕНО
СПАСИБО ЗА ВНИМАНИЕ
